《组态软件》实验报告WJM
组态王实验报告
组态王实验报告1. 引言组态王是一款用于人机界面设计的软件，广泛应用于各行各业的自动控制系统。
它具有强大的功能和灵活的界面设计能力，能够帮助工程师快速高效地设计和开发人机界面。
本实验旨在通过实际操作，深入学习和掌握组态王的使用方法和技巧。
2. 实验步骤2.1 安装组态王软件首先，我们需要在电脑上安装组态王软件。
打开组态王官方网站，下载最新版本的组态王安装包。
双击安装包，按照安装向导的指示完成安装。
2.2 创建新项目打开组态王软件，点击菜单栏中的“新建项目”按钮。
在弹出的对话框中输入项目名称和存储路径，点击“确定”按钮创建新项目。
2.3 绘制界面元素在新创建的项目中，我们可以开始设计和绘制人机界面了。
组态王提供了丰富的界面元素库，包括按钮、文本框、图表、动画等。
我们可以通过拖拽这些元素到画布上来生成界面。
通过选中元素，我们可以对其进行属性设置，如大小、颜色、字体等。
2.4 编辑界面交互逻辑除了界面设计，组态王还提供了强大的交互逻辑编辑功能。
我们可以为界面元素添加事件响应，根据用户的操作来触发相应的动作。
例如，我们可以为按钮添加点击事件，点击按钮时执行某个操作。
2.5 调试和测试完成界面设计和交互逻辑编辑后，我们可以进行调试和测试。
组态王提供了仿真功能，可以在软件内部模拟运行界面，检查界面的展示效果和交互逻辑的正确性。
如果有必要，我们还可以连接真实的设备进行测试。
3. 实验结果经过实验，我们成功完成了使用组态王软件进行人机界面设计的任务。
我们设计了一个简单的控制界面，包括按钮、文本框和图表。
通过添加交互逻辑，我们实现了按钮点击时改变文本框内容和图表数据的功能。
4. 总结通过本次实验，我们深入学习和掌握了组态王的使用方法和技巧。
组态王作为一款优秀的人机界面设计软件，具有强大的功能和灵活的界面设计能力，能够帮助工程师快速高效地设计和开发人机界面。
我们相信，在今后的工程实践中，组态王将发挥重要的作用，提升工作效率和开发质量。
组态软件控制实训报告
一、实训背景随着工业自动化技术的不断发展，组态软件在工业控制领域中的应用越来越广泛。
为了提高我们的实际操作能力，本次实训选择了组态软件作为实训内容，通过实际操作掌握组态软件的使用方法，实现工业控制系统的搭建与调试。
二、实训内容1. 组态软件介绍组态软件是一种用于工业自动化控制的图形化编程工具，它通过图形化的方式将工业控制系统中的各种设备和参数进行配置和连接，从而实现对工业生产过程的实时监控和控制。
2. 实训目标（1）掌握组态软件的基本功能和使用方法；（2）学会搭建简单的工业控制系统；（3）了解工业控制系统中的常见问题及解决方法。
3. 实训步骤（1）安装组态软件：选择合适的组态软件，如MCGS、力控等，并进行安装。
（2）创建新工程：在组态软件中创建一个新的工程，包括工程名称、描述、版本等信息。
（3）添加设备：在工程中添加需要控制的设备，如PLC、传感器、执行器等。
（4）配置设备：对添加的设备进行配置，包括设备类型、参数、通信方式等。
（5）设计画面：根据实际需求设计画面，包括设备状态显示、参数设置、报警提示等。
（6）编写脚本程序：根据控制需求编写脚本程序，实现对设备的控制。
（7）调试与运行：对搭建的控制系统进行调试，确保系统正常运行。
三、实训过程1. 安装组态软件根据实训要求，选择MCGS组态软件进行安装。
安装过程中，按照软件提示进行操作，完成安装。
2. 创建新工程打开MCGS组态软件，点击“新建工程”按钮，输入工程名称、描述、版本等信息，创建一个新的工程。
3. 添加设备在工程中添加需要控制的设备，如PLC、传感器、执行器等。
选择相应的设备类型，配置设备参数，如通信端口、波特率等。
4. 配置设备对添加的设备进行配置，包括设备类型、参数、通信方式等。
根据实际需求，设置设备的报警阈值、控制逻辑等。
5. 设计画面根据实际需求设计画面，包括设备状态显示、参数设置、报警提示等。
使用MCGS组态软件提供的图形化工具，绘制画面元素，如按钮、指示灯、图表等。
组态软件实验内容
实验一、力控开发系统与实时数据库一、实验目的1．熟悉力控组态软件的安装，开发环境的组成及功能。
2．了解实时数据库的功能，学会使用实时数据库管理器（DbManager）来定义数据字典。
二、实验设备及仪器1．包含Windows操作系统的计算机2．力控组态软件PCAuto3.1安装包三、实验原理创建一个存储罐液位监控系统，系统包含存储罐、进出控制阀门、仿真PLC和按钮的仿真工程示例。
通过示例熟悉力控组态软件的组态步骤。
其工艺过程为从入口阀门不断地向一个存储罐内注入某种液体，当存储罐的液位达到一定值时，入口阀门要自动关闭，此时出口阀门自动打开，将存储罐内的液体排放到下游。
当存储罐的液体将要排空时，出口阀门自动关闭，入口阀门打开，又开始向存储罐内注入液体。
过程如此反复进行。
整个逻辑的控制过程使用一台仿真PLC来实现，用力控的实时数据库管理器来定义数据字典，并和仿真PLC进行I/O连接。
四、实验内容和方法1．新建一个工程，创建一个窗口。
2．在窗口中创建一幅工艺流程图，图中包含一个油罐、一个进油阀门和一个出油阀门。
3．创建两个按钮来实现启动和停止仿真PLC工作。
4．创建实时数据库，定义I/O设备。
5．对窗口中工艺流程图的图形对象进行动画连接，阀门要根据开关状态改变颜色。
6．配置工程的初始启动设置。
7．保存并运行应用程序，保存的时候不可改变默认目录。
8．测试功能，看是否达到设计要求。
9．制作运行安装包，系统投入运行。
五、实验报告1．列出力控组态软件的开发环境组成并说明其作用，知道工程文件的存放目录的作用。
2．列出数据字典表，并写出用数据库管理器（DbManager）定义数据的一般步骤。
实验二、动画连接与动作脚本应用一、实验目的1.熟悉力动画连接的常用属性和功能，掌握动画连接的使用方法。
2.熟悉力动作脚本的常用属性和功能，掌握动作脚本的使用方法。
二、实验设备及仪器1．包含Windows操作系统的计算机2．力控组态软件开发环境三、实验原理动画连接是指将画面中的图形对象与变量或表达式建立对应关系。
组态软件实验报告范文(3篇)
第1篇实验名称：组态软件应用实验实验日期：2023年4月15日实验地点：计算机实验室一、实验目的1. 熟悉组态软件的基本功能和操作流程。
2. 学习如何使用组态软件进行实时数据的采集、处理和显示。
3. 培养实际应用组态软件解决实际问题的能力。
二、实验原理组态软件是一种广泛应用于工业自动化领域的软件，它可以将各种硬件设备连接起来，实现对实时数据的采集、处理和显示。
组态软件具有以下特点：1. 灵活性：可以灵活地配置各种硬件设备，满足不同应用需求。
2. 易用性：操作简单，用户界面友好，易于上手。
3. 可扩展性：支持多种接口，可以方便地与其他软件或硬件设备进行集成。
三、实验内容1. 组态软件的安装与启动2. 硬件设备的连接与配置3. 数据采集与处理4. 数据显示与报警设置5. 组态软件的应用案例四、实验步骤1. 组态软件的安装与启动（1）将组态软件安装光盘放入光驱，自动运行安装程序。
（2）按照安装向导提示，选择合适的安装路径、组件和选项，完成安装。
（3）启动组态软件，进入主界面。
2. 硬件设备的连接与配置（1）将硬件设备连接到计算机，确保设备正常运行。
（2）在组态软件中，选择“设备”菜单，添加相应的硬件设备。
（3）配置设备参数，如通讯方式、波特率、地址等。
3. 数据采集与处理（1）在组态软件中，创建一个新项目，设置项目名称、描述等信息。
（2）在项目中，添加数据采集设备，如模拟量输入、开关量输入等。
（3）设置采集设备的参数，如采样周期、数据类型等。
（4）对采集到的数据进行处理，如滤波、转换等。
4. 数据显示与报警设置（1）在组态软件中，创建一个新画面，用于显示实时数据。
（2）在画面上，添加相应的控件，如趋势图、仪表盘等。
（3）设置控件的数据源，将采集到的数据绑定到控件上。
（4）设置报警条件，如数据超出范围、设备故障等，并配置报警动作。
5. 组态软件的应用案例（1）以一个简单的工业生产过程为例，设计一个组态软件项目。
组态软件实验报告1

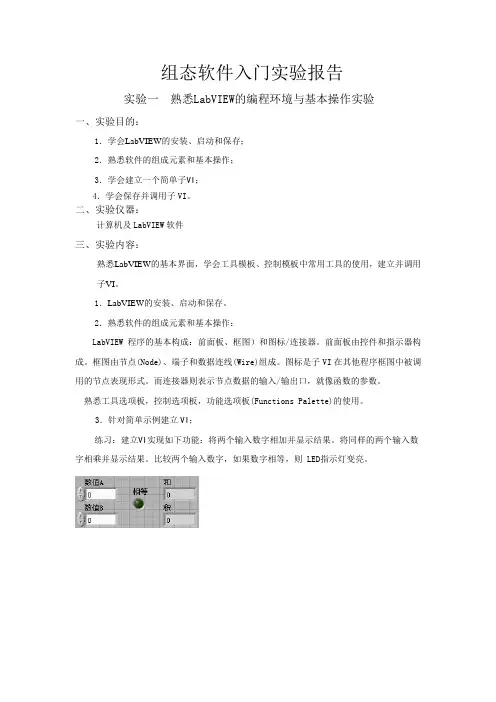

组态软件入门实验报告
实验一熟悉LabVIEW的编程环境与基本操作实验
一、实验目的：
1．学会LabVIEW的安装、启动和保存；
2．熟悉软件的组成元素和基本操作；
3．学会建立一个简单子VI；
4．学会保存并调用子VI。
二、实验仪器：
计算机及LabVIEW软件
三、实验内容：
熟悉LabVIEW的基本界面，学会工具模板、控制模板中常用工具的使用，建立并调用子VI。
1．LabVIEW的安装、启动和保存。
2．熟悉软件的组成元素和基本操作：
LabVIEW程序的基本构成：前面板、框图）和图标/连接器。
前面板由控件和指示器构成。
框图由节点(Node)、端子和数据连线(Wire)组成。
图标是子VI在其他程序框图中被调用的节点表现形式。
而连接器则表示节点数据的输入/输出口，就像函数的参数。
熟悉工具选项板，控制选项板，功能选项板(Functions Palette)的使用。
3．针对简单示例建立VI；
练习：建立VI实现如下功能：将两个输入数字相加并显示结果。
将同样的两个输入数字相乘并显示结果。
比较两个输入数字，如果数字相等，则 LED指示灯变亮。
4．保存并调用子VI。
练习：构建子VI：d=100(a+b+c)，构建VI：
e= ＋80，其中100(a+b+c)调用子VI完成。
构建子VI
构建VI
四、思考
LabVIEW程序中数据流编程的思想。
)
(
100c
b
a+
+。

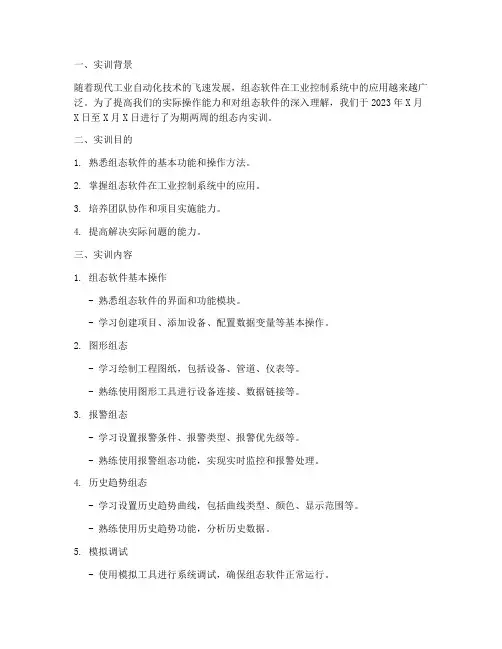

组态内实训报告
一、实训背景随着现代工业自动化技术的飞速发展，组态软件在工业控制系统中的应用越来越广泛。
为了提高我们的实际操作能力和对组态软件的深入理解，我们于2023年X月X日至X月X日进行了为期两周的组态内实训。
二、实训目的1. 熟悉组态软件的基本功能和操作方法。
2. 掌握组态软件在工业控制系统中的应用。
3. 培养团队协作和项目实施能力。
4. 提高解决实际问题的能力。
三、实训内容1. 组态软件基本操作- 熟悉组态软件的界面和功能模块。
- 学习创建项目、添加设备、配置数据变量等基本操作。
2. 图形组态- 学习绘制工程图纸，包括设备、管道、仪表等。
- 熟练使用图形工具进行设备连接、数据链接等。
3. 报警组态- 学习设置报警条件、报警类型、报警优先级等。
- 熟练使用报警组态功能，实现实时监控和报警处理。
4. 历史趋势组态- 学习设置历史趋势曲线，包括曲线类型、颜色、显示范围等。
- 熟练使用历史趋势功能，分析历史数据。
5. 模拟调试- 使用模拟工具进行系统调试，确保组态软件正常运行。
- 检查并修正错误，提高系统稳定性。
6. 实际项目应用- 参与一个实际项目，从需求分析、方案设计、组态软件配置到系统调试。
- 学习与项目相关的知识和技能，提高实际操作能力。
四、实训过程1. 前期准备- 了解实训项目背景，明确实训目标和要求。
- 熟悉组态软件的操作界面和基本功能。
2. 实训实施- 按照实训计划，逐步完成各项实训内容。
- 在实训过程中，遇到问题及时与指导老师沟通，共同解决。
3. 实训总结- 完成实训项目后，进行总结和反思，分析实训过程中的优点和不足。
- 撰写实训报告，记录实训过程和心得体会。
五、实训成果1. 掌握了组态软件的基本操作和高级应用。
2. 学会了如何使用组态软件进行工业控制系统设计。
3. 培养了团队协作和项目实施能力。
4. 提高了解决实际问题的能力。
六、实训体会通过本次组态内实训，我深刻认识到组态软件在工业控制系统中的重要作用。
工控组态软件实验报告
桂林航天工业学院实验报告课程名称工控组态软件开课学期实验室XXX班级XXX姓名XXX桂林航天工业学院学生实验报告桂林航天工业学院学生实验报告三、总结与体会1.新建工程双击，进入MCGS组态环境，点击“文件/新建工程”，新建一个新的工程，其系统默认存储地址为“X/X/MCGS/WORK/新建工程”。
2.组态实时数据库(1)在新建工程的界面中选择“实时数据库”选项标题栏，点击“新增对象”按钮两次，在主对话框中就会出现两个新建立的内部数据，名称分别为Data1和Data2，如下所示：(2)双击“Data1”数据对象，在弹出的属性对话框中对其属性做如下设置，其他默认设置即可，设置完毕后，点击“确定”按钮，推出设置对话框：与第（2）步一致，双击“Data2”数据对象，在弹出的属性对话框中对其属性做如下设置，其他默认设置即可，设置完毕后，点击“确定”按钮，推出设置对话框：桂林航天工业学院学生实验报告三、总结与体会1.组态设备窗口(1)在新建工程的界面中选择“设备窗口”选项标题栏，点击“设备窗口”图标，系统弹出设备窗口设置对话框，如下所示：(2)点击，在弹出的“设备工具箱”中点击“设备管理按钮”，弹出“设备管理”对话框。
如下所示：(3)双击对话框中左侧选择区中的“通信父设备”，将其添加至右侧对话框中。
如下所示：(4)与上步一致，双击对话框中左侧选择区中的“西门子S7-200PPI”，将其添加至右侧对话框中。
如下所示：(5)添加完毕后，双击“设备工具箱”中的“通用串口父设备”及“西门子S7-200PPI”，将其添加至通道设置对话框中。
如下所示：(6)双击“通用串口父设备”，设置其参数，具体如下：(7)同理，双击“西门子S7-200PPI”，在弹出的对话框中选择“基本属性”标题栏，对其基本属性进行如下设置：(8)光标选择“设置设备内部属性”，点击其右侧按钮，在弹出的“通道属性设置”对话框中添加MCGS与PLC之间的数据通道，点击“增加通道”，在弹出的“增加通道”设置对话框中，做如下设置：(9)同理，添加另外一个变量通道，如下所示：(10)选择“通道连接”标题栏，对PLC中的数据与MCGS的内部数据进行一一对应，点击“确定”按钮，退出设备属性设置对话框。
组态王软件应用实训报告
一、引言随着工业自动化程度的不断提高，组态软件在工业控制系统中的应用越来越广泛。
组态王软件作为一款优秀的工控组态软件，具有强大的功能和丰富的应用案例。
为了提高自己的实际操作能力，我参加了组态王软件应用实训，以下是我对实训过程的总结和体会。
二、实训目的1. 熟悉组态王软件的基本功能和使用方法；2. 掌握组态王软件的工程创建、画面设计、动画连接、脚本编写等操作；3. 提高实际应用组态王软件解决工程问题的能力。
三、实训内容1. 组态王软件的基本功能和使用方法组态王软件是一款功能强大的工控组态软件，主要包括以下功能：（1）工程管理：创建、编辑、备份、恢复工程文件；（2）画面设计：设计工程画面，包括基本图形、动画、按钮、文本等；（3）动画连接：设置动画元素与实际硬件的连接关系；（4）脚本编写：编写脚本程序，实现控制逻辑；（5）报警管理：设置报警规则，实时监控报警信息；（6）趋势曲线：实时显示历史数据变化趋势；（7）报表系统：生成报表，便于数据分析和统计。
2. 组态王软件的工程创建与画面设计在实训过程中，我学习了如何创建一个新工程，并设计了一个简单的工程画面。
具体步骤如下：（1）打开组态王软件，选择“新建工程”选项；（2）设置工程名称、描述、版本等信息；（3）选择工程类型，如标准工程、监控工程等；（4）设计工程画面，包括添加基本图形、动画、按钮、文本等元素；（5）调整元素位置、大小、颜色等属性，使画面美观、实用。
3. 动画连接与脚本编写在实训过程中，我学习了如何将动画元素与实际硬件连接，并编写脚本程序实现控制逻辑。
具体步骤如下：（1）在工程浏览器中，选择动画元素；（2）设置动画元素与实际硬件的连接关系，如PLC、传感器等；（3）编写脚本程序，实现控制逻辑，如启动、停止、报警等；（4）测试脚本程序，确保控制逻辑正确。
4. 报警管理与趋势曲线在实训过程中，我学习了如何设置报警规则，实时监控报警信息，并查看趋势曲线。
组态软件实验报告
组态实验报告学院：***专业：***班级：***学号：***姓名：***指导教师：***实验一水塔水位仿真控制1、实验目的1、熟悉力控软件及使用方法2、掌握力控的使用环境2、实验环境及设备安装有力控软件的计算机一台3、实验内容1、创建一个工程打开力控软件，点击新建，出现如下图示：2、进入开发页面新建工程，如下所示：3、在界面上放置所需原器件4、定义各组件：5、数据连接，并编写程序：6、进入运行单击左键，点击进入运行，进入以下界面：4、实验总结通过这次实验，我初步认识了力控软件，知道了怎样使用力控软件，并用力控软件仿真一些控制过程。
实验二历史曲线及报表的生成1、实验目的通过本次实验让我们了解在Forcecontrol软件中怎样设置和查询报表及怎样设置历史曲线进一步加强运用力控制作监控界面的能力2、实验环境及设备安装有力控软件的计算机一台3、实验内容步骤1：制作有关报表及历史曲线的相应界面，并对相关参数进行链接、设置步骤2：进入运行界面。
步骤3：查询报表信息。
四、实验总结通过这次实验，我学会了怎样给一个工程制作历史报表以及绘制实时曲线，同时加深了对利空软件的进一步认识。
实验三小灯的现场控制1、实验目的通过本次实验让我们实现用力控与plc的连接。
用力控控制一个简单的plc灯的开和关，同时灯的2、实验环境及设备安装有力控软件的计算机一台西门子 S7-200实验箱一台3、实验内容步骤1：制作一个灯的力控界面并进行连接。
步骤2：把力控与plc进行连接。
步骤3：进行运行，查看其运行状态。
实验总结：经过本次试验我学会了怎样用力控软件连接到plc，并且首次学会了用力控软件控制实物。
实验四多水塔水位的控制1、实验目的学会做比较复杂的力控界面。
通过本次实验让我们进一步学会使用力控监控plc的运行。
2、实验环境及设备安装有力控软件的计算机一台西门子 S7-200实验箱一台3、实验内容步骤1：制作力控的界面步骤2：进入运行界面，观察运行状态。
组态软件实验
自动化专业综合设计报告
设计题目：液位控制监控系统组态设计所在实验室：
指导教师：
学生姓名
班级学号
撰写时间：成绩评定：
一、设计目的
利用MCGS工控组态软件，结合试验系统，完成上位机监控系统的设计。
通过本设计，学会组态软件的基本使用方法、组态技术，为从事计算机控制方面的工作打下基础。
二、设计任务
液位控制是由仪表控制完成，计算机作为上位机发挥监控作用，计算机与仪表之间进行串行通讯，通过计算机可以读取仪表的各个参数，也可以设置仪表的参数，主要要求由:（1）实现水的流动动画，计算机与仪表通讯动画；（2）当前液位显示、控制量输出显示；（3）液位实时显示曲线；（4）液位超限报警记录表，报警指示灯显示；（5）液位设定值、PID三个参数的设置。
三、原理框图
1、液位监控系统原理图
2、液位控制原理图
四、系统数据变量设计说明
系统数据变量定义
五、调试存在问题及其解决方法
1.出现问题：在调试过程中，出现了一些问题像报警灯绿色时表示报警，界面上的控制百分比与实验仪器显示不同步，液位不准确等问题。
2.解决方法：关于报警灯绿色时表示报警，通过改变填充颜色来改正的，界面上的控制百分比与实验仪器显示不同步是通过改变控制百分比的脚本程序来改正的，液位不准确是通过对液位进行校准来实现的。
六、学习体会总结
通过一周的实验是我学会了一门新的比较实用的软件—组态软件，进一步增强了自己的学习能力和实践能力，增强了自己的专业知识。
在实验的过程中遇到了很多问题，通过老师、同学的帮助，加上自己的勤奋钻研最终问题都得到解决，收获了成功与快乐，总之这次实验让我学到了很多,进一步增强了自己的实践能了。
组态王实训总结报告
一、前言随着我国工业自动化程度的不断提高，组态软件在工业自动化领域得到了广泛的应用。
组态王作为一款优秀的组态软件，具有操作简单、功能强大、兼容性好等特点。
为了更好地掌握组态王的使用，提高自身技能水平，我们进行了为期两周的组态王实训。
以下是本次实训的总结报告。
二、实训目的1. 掌握组态王的基本操作，熟悉其界面和功能。
2. 学会使用组态王进行控制系统设计，实现实时监控和数据采集。
3. 提高动手实践能力，为今后从事自动化相关工作打下基础。
三、实训内容1. 组态王软件安装与配置2. 组态王界面及功能介绍3. 实时数据库与趋势曲线4. 图形组态与动画连接5. 通讯与报警设置6. 实际项目案例分析四、实训过程1. 组态王软件安装与配置实训开始，首先对组态王软件进行安装。
在安装过程中，我们注意了软件的版本选择、配置参数设置等，确保软件正常运行。
2. 组态王界面及功能介绍实训过程中，我们详细学习了组态王软件的界面布局、功能模块等。
主要包括工程管理器、画面开发系统、运行系统、报警系统等。
3. 实时数据库与趋势曲线我们了解了实时数据库的基本概念，学会了如何创建数据库变量、设置变量属性、进行数据采集等。
同时，我们还学习了趋势曲线的创建方法，实现了对历史数据的查询和分析。
4. 图形组态与动画连接在图形组态方面，我们学习了如何使用图形库、自定义图形、动画连接等。
通过实际操作，我们掌握了图形组态的基本技巧，为控制系统设计奠定了基础。
5. 通讯与报警设置实训中，我们学习了组态王与PLC、DCS等设备的通讯方式，如Modbus、OPC等。
同时，我们还学会了设置报警条件、报警类型、报警处理等。
6. 实际项目案例分析在实训的最后阶段，我们分析了实际项目案例，了解了组态王在工业自动化领域的应用。
通过对比分析，我们认识到组态王在控制系统设计、实时监控、数据采集等方面的优势。
五、实训收获1. 熟练掌握了组态王软件的基本操作，提高了自己的动手实践能力。
组态软件实验报告
传送系统仿真工程示例在自动化生产线上，我们经常能够看到传送系统的例子。
例如，矿泉水生产线、啤酒厂自动灌装生产线、制药厂的注射液生产线等等。
本节用力控监控组态软件创建一个传送系统仿真工程，模拟制药厂化学药品制剂灌装生产线过程。
1传送系统工艺过程假设制药厂自动灌装生产线工艺过程如图1.1所示。
图1.1工艺过程如下：①制剂空桶由传送带送到液压平台上；②液压平台开始上升，上升到指定位置后停止；③灌装机向制剂空桶开始灌装化学药品制剂，同时显示灌装的制剂容量，当注入规定容量的制剂后停止灌装；④液压平台开始下降，下降到起始位置后停止；⑤装满制剂的桶由传送带送到运货小车上，同时显示运货小车上制剂桶的数量；⑥如果运货小车上有5个装满制剂的桶，运货小车驶向仓库，经过一段时间后，小车回来，传送系统又重新开始，继续①~⑤步骤；否则，小车等待，传送系统继续①~⑤。
2仿真工程监控要求仿真工程监控应满足以下3个要求：①模拟制剂灌装成产过程。
②操作人员可通过画面对灌装生产过程进行实时监控。
③工程技术人员可根据容积分布图的指示情况，对灌装机进行调整，使注入桶内的化学制剂容量在合理的范围之内。
3组态过程1.画面设计根据传送系统的工艺过程及监控要求，创建的工程组态画面如图3.1所示。
图3.1 传动系统的组态画面2.传送系统的组态过程由于传送系统组态画面的图形对象较多，为了便于说明各个图形对象的组态过程，将图中需要组态的图形对象做了标记。
下面就详细说明传送系统的组态过程。
（1）定义变量下面定义的变量类别都是中间变量。
平台高度变量（实型）：raise1速度调节器变量（实型）：mover信号灯变量（离散型）：flag1、flag2统计灌装制剂桶的数量变量（整型）：number随机容量变量（实型）：randweight传送装置的步骤变量（整型）：nSetp桶的水平、竖直位置的变量（实型）：bottlemoveh、bottlemovev灌装的制剂容量的变量（实型）：depth灌装速度变量（实型）：valve容积分布图变量（整型）：distrube1~distrube6运货小车位置变量（实型）：carmoveh图3.2 变量管理器（2）应用程序动作脚本选择Draw的菜单命令“特殊功能/动作/应用程序”，打开脚本编辑器图3.3 应用程序脚本①在“进入程序”脚本编辑区域输入脚本：//平台高度raise1=0；//第1个信号灯为绿色flag1=0；//第2个信号灯为红色flag2=1；//速度调节器mover=30；//已经灌装桶的数量number=4；//随机容量randweight=20；//传送装置的步骤nStep=1；//容积分布图distrube1=0；distrube2=1；distrube3=2；distrube4=0；distrube5=1；distrube6=0；//桶的水平、竖直位置bottlemoveh=0；bottlemovev=0；//灌装容量变量depth=0；//灌装速度valve=0.2；2 在“程序运行周期执行”脚本编辑区域输入脚本：//如果处在初始位置上，则刚开始地1 步，同时信号灯1变绿If bottlemoveh==0 thennsTtep=1;flag1=0;endif//如果是第1步，则桶向前移动If nStep==1 thenBottlemoveh=bottlemoveh +1*mover/35;Endif//如果是到达灌装位置，则开始第2步，信号灯1变红If nStep==1&&bottlemoveh>=45 thennStep=2;bottlemoveh =45;flag1=1;endif//桶上升If nStep==2 thenraise1=raise1+5*mover/35;bottlemovev=bottlemovev+5*mover/35;endif//上升到顶部时，进入第3步，生成随机容量If nStep==2&&raise1>=35 thenRiase=35;nStep=3;randweight = 19.7+rand(12001)/20000endif//开始灌装制剂If nStep==3 thenDepth=depth+mover*valve/7;Endif//灌装达到指定容量时，停止加料，进入第4步//并且加上分布图If nStep==3&&depth>=randweight thenDep0th=randweight;Nsep=4;If randweight>=19.7&&randweight<19.8 thenDistrube1= Distrube1+1;endifIf randweight>=19.8&&randweight<19.9 thenDistrube1= Distrube2+1;endifIf randweight>=19.9&&randweight<20 thenDistrube1= Distrube3+1;endifIf randweight>=20&&randweight<20.1 thenDistrube1= Distrube4+1;endifIf randweight>=20.1&&randweight<20.2 thenDistrube1= Distrube5+1;endifIf randweight>=20.2&&randweight<20 .3thenDistrube1= Distrube6+1;Endif//如果有一个超过100，则全部清0Ifdistrube1==100||distrube2==100||distrube3==100||distrnbe4==100||distrube5==100||distrube6==1 00 thenDistrube1=0;Distrube2=0;Distrube3=0;Distrube4=0;Distrube5=0;Distrube6=0;Endifendif//平台下降if nStep = =4 thenraise1= raise1—mover/15;bottlemovev= bottlemovev—mover/15;endif//如果到达底部，则进入第5步，同时信号灯2变绿if nStep = =4&&raise1< =0 thenflag2=0;raise1=0;bottlemovev=0;nStep =5;endif//桶向前移动if nStep = =5 thenbottlemovevh= bottlemovevh—1 * mover/35；endif//如果到达终点，则信号灯2变红，容积清0if nStep = =5&& bottlemovevh > =0 thenflag2=1;depth=0;number=number + 1;//如果满5个，就进入运输阶段If number= =5 thennStep=6;bottlemoveh=100;//否则重新开始elsenStep=1;bottlemoveh=0;endifendif//小车向前移动if nStep = =6 thencarmoveh= carmoveh + 1 * mover/15;endif//重新开始if nStep = =6&&carmovevh > =100 thencarmoverh=0;nStep=1;number=0;bottlemoveh=0;endif（3）图形对象1的组态双击图形对象（装制剂的空桶），出现“动画连接”对话框，选择“杂项/一般性动作”按钮，在“运行中周期执行”编辑区域输入脚本：if bottlemoveh= =0||nStp= =1 thenShow( );endifif bottlemoveh= =100 thenhide( );endif然后单击“返回”按钮回到“动画连接”对话框；单击“目标移动/垂直”按钮，弹出“水平/垂直移动”对话框，填写内容见图12.16；单击“目标移动/水平”按钮，弹出“水平/垂直移动”对话框，填写内容见图12.17；（4）图形对象2、3的组态双击图形2的左边信号灯，出现“动画连接”对话框，选择“颜色变化/条件”按钮，弹出“颜色变化”对话框，在“表达式”对话框输入flag1、“值为真时颜色”选红色，“值为假图3.4 图形对象1的垂直移动组态图3.5 图形对象1的水平移动组态(4)图形对象2、3的组态双击图形对象2的左边信号灯，出现“动画连接”对话框，选择“颜色变化/条件”按钮，弹出“颜色变化”对话框，在“表达式”输入框输入flag1、“值为真时颜色”选红色，图3.6 图形对象1的垂直移动组态图3.7 图形对象1的水平移动组态“值为假时颜色”选灰色，见图12.18。
工程组态软件实验报告
一、实验目的通过本次实验，使学生掌握工程组态软件的基本操作和功能，熟悉组态软件在工程应用中的优势，并能够利用组态软件完成简单的自动化控制系统设计。
二、实验内容1. 组态软件的安装与启动；2. 系统组态环境的基本操作；3. I/O设备组态；4. 控制策略组态；5. 监控画面组态；6. 报警组态；7. 实验项目组态与运行。
三、实验步骤1. 组态软件的安装与启动（1）将组态软件安装光盘放入光驱，自动运行安装程序；（2）按照提示完成软件安装；（3）双击桌面上的组态软件图标，启动软件。
2. 系统组态环境的基本操作（1）新建项目：点击“文件”菜单，选择“新建项目”，输入项目名称；（2）配置系统：点击“系统”菜单，选择“配置系统”，配置系统参数，如系统名称、通信端口等；（3）添加I/O设备：点击“设备”菜单，选择“添加I/O设备”，选择合适的I/O设备，配置设备参数。
3. I/O设备组态（1）在设备窗口中，双击已添加的I/O设备，进入设备配置界面；（2）配置设备参数，如设备地址、类型、通道等；（3）配置设备报警参数，如报警阈值、报警类型等。
4. 控制策略组态（1）在控制策略窗口中，双击“控制策略”，进入控制策略配置界面；（2）选择合适的控制算法，如PID控制、模糊控制等；（3）配置控制算法参数，如比例系数、积分系数、微分系数等。
5. 监控画面组态（1）在监控画面窗口中，双击“新建监控画面”，进入监控画面配置界面；（2）添加监控元件，如指示灯、趋势图、报警框等；（3）配置监控元件参数，如颜色、位置、大小等；（4）设置监控元件与实际I/O设备之间的映射关系。
6. 报警组态（1）在报警窗口中，双击“新建报警”，进入报警配置界面；（2）设置报警条件，如I/O设备报警、控制策略报警等；（3）配置报警动作，如声光报警、发送邮件等。
7. 实验项目组态与运行（1）将上述配置好的组态项目保存；（2）启动实验项目，观察监控画面，验证组态效果；（3）根据实验要求，调整控制策略参数，观察实验结果。
组态应用实训报告
一、实训目的通过本次组态应用实训，使学生掌握组态软件的基本操作，熟悉组态软件的界面和功能，能够独立完成一个简单的组态项目，提高学生的实际动手能力和对自动化领域的认识。
二、实训环境1. 软件环境：组态软件（如昆仑通态、力控等）；2. 硬件环境：计算机、PLC（可编程逻辑控制器）、传感器、执行器等。
三、实训内容1. 组态软件介绍组态软件是一种图形化编程工具，用于快速开发自动化控制系统。
它具有界面友好、功能强大、易于扩展等特点。
2. 组态软件界面和功能（1）界面：组态软件界面通常包括工程浏览器、画面开发系统、运行系统等模块。
（2）功能：组态软件具有以下功能：①图形化编程：通过拖拽组件、设置参数等方式，实现控制逻辑；②实时数据库：存储实时数据，用于显示、报警、记录等；③动画连接：将图形元素与实际设备或变量连接，实现可视化；④脚本编程：编写脚本程序，实现复杂控制逻辑；⑤报警管理：设置报警条件、报警级别、报警处理等；⑥历史记录：记录历史数据，用于查询、分析等。
3. 实训项目：机械手控制系统（1）建立组态软件新工程打开组态软件，创建一个新的工程，并设置工程名称、描述等信息。
（2）建立机械手控制工程在工程浏览器中，创建一个新的组态工程，命名为“机械手控制系统”。
（3）设计机械手控制工程的画面流程在画面开发系统中，设计机械手控制工程的画面流程。
包括：①添加图形元素：如按钮、指示灯、文本框等；②设置动画连接：将图形元素与实际设备或变量连接；③设置实时数据库：定义变量，用于存储实时数据；④编写脚本程序：实现机械手控制逻辑。
（4）机械手控制工程画面设计在画面开发系统中，设计机械手控制工程的画面。
包括：①布局：将图形元素按照实际需求进行布局；②美化：设置颜色、字体、背景等，使画面美观；③交互：设置按钮等元素的交互效果，如点击、拖动等。
（5）编写控制流程及运行编写机械手控制逻辑，设置控制流程。
在运行系统中，运行组态工程，观察机械手控制效果。
组态软件实训报告
组态软件实训报告本文将针对组态软件实训进行报告和总结，主要包括以下几个方面内容：1. 实训内容概述2. 所学知识及使用技巧3. 实训过程中的困难与解决方案4. 实训心得及总结一、实训内容概述本次组态软件实训主要涉及的软件为Citect SCADA。
Citect SCADA是一款功能强大、应用广泛的组态软件，适用于各种自动化领域，其中包括工业自动化控制、能源管理、工艺监视等。
实训内容主要包括：1. 系统操作环境准备：包括Citect安装和配置环境2. 程序编制准备：包括标记定义、变量定义、图形显示等3. 实时状态显示：包括图形、趋势、数据转移等4. 监控报警处理：包括报警设置、报警显示、历史报警处理等二、所学知识及使用技巧通过这次实训，我学习了以下知识和技巧：1. Citect系统的安装和配置：Citect SCADA的安装顺序和特别注意事项，了解了系统的配置文件以及相关操作2. Citect标记的定义：系统标记的含义、不同类型标记的定义方法、使用了PLC 作为采集口通信多类型采集口的选择、时钟标记的定义及相应PLC的设置、自定义标记的创建等3. Citect变量的定义：了解了不同类型变量的定义方法、变量的命名规则、变量名与变量值的分离、自定义变量的创建等4. Citect图形的绘制：界面的绘制基础掌握、复制、粘贴等操作，如何利用Productivity插件直接自动生成数据源并进行快速绘制，用连线将标记与变量关联一起，实现图标控制5. Citect实时状态显示：Citect功能强大的趋势分析及历史数据更新、数据转移及数据分析6. Citect监控报警处理：了解了Citect实现基本的监控报警、如何使用可处理的警报任何类型的报警、历史警报记录及报表的处理、与数据库的交互，以及如何利用数据库实现在线数据的管理和保存。
三、实训过程中的困难与解决方案在实训过程中，我遇到了以下几个问题：1. 安装Citect软件时无法顺利安装：在安装Citect软件时，遇到了一些安装上的问题，无法顺利安装完成。
组态软件实训总结
组态软件实训总结篇一：MCGS实训总结组态掌握技术及应用学校：二级学院：班级：姓名：学号：指导老师：日期：MCGS实训总结经过连续两周的组态实训，不管项目是老师讲解，还是照搬原书或者与同学们一起争论解决相关问题。
其任务还是踉踉跄跄的完成了，总的来说，两周的训练我还是对组态（MCGS)软件的运行及使用有了较初步的熟悉。
近几年，科技快速进展，自动化产品层出不穷，作为自动化专业的一员，把握组态掌握技术是必要的。
现在我就简洁先总体介绍一下组态技术。
组态掌握技术属于一种计算机掌握技术。
它是利用计算机监控某种设备使其根据掌握要求工作。
利用组态掌握技术构成的计算机组态监控系统主要由被控对象、传感器、I/O接口、计算机及执行机构等部分组成。
本次实训是借助MCGS组态软件平台来完成组态监控系统人机界面制作和程序的设计的。
MCGS(Monitor and Control Generated System,通用监控系统）组态软件是北京昆仑通态软件公司研发的基于Window平台的，用于快速构造和生成上位机监控系统的组态软件系统。
通过对现场数据的采集处理，以动画显示、报警处理、流程掌握、报表输出等和多种方式向用户供应解决实际工程问题的开发平台。
由于是国人开发的软件，所以它是全中文的，很适合我们使用，还有它可供应近百种绘图工具和基本图符，快速构造图形界面，此外还供应上千个精致的图库元件及渐进色等多种动画方式可以快速的构建精致的动画，它还支持温控曲、方案曲线、时实曲线、历史曲线、XY等多种工控曲线。
总之使用MCGS软件可以较快速的完成一个运行稳定、功能成熟、维护量小并且具备专业水准的计算机监控掌握系统的开发工作。
下面我来介绍在使用MCGS组态软件来完成任务的具体过程及遇到的问题和解决的方法。
任务一水泵运行掌握打开MCGS通用版组态软件，我们会观察5个部分，分别为主控窗口、设备窗口、用户窗口、实时数据库和运行策略。
首先我们先新建一个工程，将其命名为水泵掌握系统并进行保存。
自动化组态王实训报告
一、引言随着工业自动化技术的不断发展，组态软件在自动化控制系统中的应用越来越广泛。
组态王作为一款国内领先的组态软件，具有强大的功能和完善的技术支持。
为了提高自身的实践能力和专业技能，我参加了自动化组态王实训课程。
通过本次实训，我对组态王软件有了更加深入的了解，掌握了组态软件的基本操作和编程方法，为今后的工作打下了坚实的基础。
二、实训目的与要求1. 了解组态王软件的基本功能、特点和操作方法。
2. 掌握组态王软件的编程方法和常用函数。
3. 学会使用组态王软件进行工业自动化控制系统的设计和调试。
4. 培养实际操作能力和团队协作精神。
三、实训内容本次实训主要分为以下几个部分：1. 组态王软件简介组态王是一款基于Windows平台的组态软件，具有以下特点：（1）功能强大：支持多种工业控制设备的连接，可实现实时数据采集、处理、显示和控制。
（2）操作简单：图形化界面，易于学习和使用。
（3）可扩展性强：支持多种自定义组件和脚本语言，可满足不同应用需求。
2. 组态王软件基本操作（1）新建工程：启动组态王软件，选择“新建工程”功能，设置工程名称和路径。
（2）添加设备：在工程浏览器中，选择“设备”节点，右键点击“添加设备”，选择相应设备类型。
（3）配置设备：双击添加的设备，进入设备配置界面，设置设备参数。
（4）创建画面：在工程浏览器中，选择“画面”节点，右键点击“新建画面”，设置画面名称和类型。
（5）设计画面：在画面编辑器中，使用图形库和控件绘制画面，设置控件属性。
3. 组态王软件编程组态王软件支持多种编程方法，包括：（1）命令语言：使用组态王提供的命令语言进行编程，可实现各种控制功能。
（2）脚本语言：使用VBS脚本语言进行编程，可扩展组态王的功能。
（3）C语言：使用C语言进行编程，可实现更复杂的控制功能。
4. 实训项目本次实训项目为设计一个简单的温度控制系统。
系统主要由PLC、传感器、执行器和组态王软件组成。
通过组态王软件实现温度的实时采集、显示和控制。
组态软件(实验报告)
组态软件实验报告专业：电气工程及其自动化班级：学号：姓名：实验一组态软件概念介绍实验目的：介绍组态软件的基本概念应用背景。
介绍组态软件的软件系统结构和功能特点。
认识和比较各个公司组态软件的特点。
以讲述的方式让学生了解组态软件，知道组态软件的由来，组态软件的应用背景，和相关技术特点，从概念上对软件有个初步的认识。
实验内容：1、介绍组态的概念；2、计算机监督与控制系统的概念；3、工控机的特点；4、原始组态软件和当前组态软件的区别和优缺点；5、组态软件的基本特性整体结构；6、介绍各公司组态软件的特点。
实验二软件安装与认知实验目的：学习组态软件的安装；学习组态软件各模块的功能；区别开发环境和运行环境的操作。
由于组态软件的编程方式是面向对象的方法，以事件触发软件的相关动作。
基本操作的熟悉让学生对组态软件运行原理有初步的认识。
实验内容：1、安装图灵开物组态软件。
2、了解单机版功能与网络版功能的区别。
3、运行演示工程。
4、学习软件界面的功能及基本操作。
实验结果：实验三工程建立实验目的：通过本次实验让学生学习怎么建立一个组态软件工程，建立的各个元素，对应了实际现场的哪些操作，重要的是记住建立工程中的一些关键性步骤。
实验内容：1、新建组态软件工程。
2、新建计算机节点，了解节点中各功能的含义及配置方法。
3、新建设备，了解组态软件功能设备及驱动的应用方法。
4、新建图页，图页是组态软件界面图形绘制区域。
5、新建标签，了解标签的类型及各种属性，以及标签在工程中作用的区域。
实验结果：实验四图页界面设计（1）图元绘制、标签显示值实验目的：图页的设计是组态软件的静态数据库的建立过程，学习图页的设计不仅要以实现控制目的为主要任务，还要强调图页界面的美观和易操作性，并且熟练掌握各个功能空间的应用。
实验内容：1、学习开物组态软件的帮助文档的使用，了解开物组态软件的功能。
2、定义三个标签变量，分别为一个模拟量，一个开关量，一个字符串量。
组态软件实训报告
《组态软件实训》报告题目：机械手控制系统学院：西安航空职业技术学院系部：自动化工程系学号：姓名：指导教师：实训日期：2012年12月3日目录1.实训内容和要求 (3)2.昆仑通态软件介绍 (4)2.1组态软件的介绍 (4)2.2昆仑通态软件的结构 (4)3.建立组态软件新工程 (5)3.1建立机械手控制工程 (5)3.2设计机械手控制工程的画面流程 (6)3.2.1建立机械手控制用户窗口 (6)3.2.2机械手控制工程画面设计 (6)4动画连接 (9)4.1MCGS实时数据库 (9)4.2MCGS机械手工程中动画连接 (9)4.2.1各元件属性设置 (9)4.2.2标准按钮构件属性设置 (10)4.2.3定时器属性设置 (11)5编写控制流程及MCGS运行 (12)5.1添加脚本程序 (12)5.2脚本程序摘录 (13)5.3MCGS运行环境 (15)6实训过程中遇到的问题及解决方法 (15)7实训过程中的收获和体会 (16)机械手控制系统1.实训内容和要求⑴．了解昆仑通态软件的发展和现状，熟悉MCGS工控昆仑通态软件。
⑵．掌握MCGS昆仑通态软件的基本功能及其使用方法。
⑶．进行控制系统用户窗口、主控窗口、运行策略等的组态软件。
⑷．编写MCGS脚本程序。
⑸．要求组态软件合理，画面显示直观、生动，操作方便。
⑹．进一步巩固和提高对组态软件（工程管理器、工程浏览器、画面开发系统、运行系统）的使用。
⑺．熟悉北京昆仑通态昆仑通态软件，利用自己所掌握的知识点。
实现模拟轨道交通运行速度的基本功能。
⑻．掌握北京昆仑通态软件的技术参数。
⑼．在设计画面的基础上建立动画连接。
2.昆仑通态软件介绍2.1组态软件的介绍昆仑通态软件是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。
它基于Microsoft Windows XP/NT/2000 操作系统，用户可以在企业网络的所有层次的各个位置上都可以及时获得系统的实时信息。
