双阀滤池改造与应用
滤池改造方案
滤池出水阀改造方案一．存在问题我公司滤池工序共有8个V型滤池，滤池出水管径为DN400， 8个出水阀，均为气动调节阀。
经过滤后的清水通过一根DN700管道输送至清水调节池。
V型滤池出水阀门采用FN-D19型气动调节阀，当突发停电时，由于阀门定位器输入信号丢失，8个滤池出水阀全开，出水量瞬间增大，一根DN700输水管无法在短时间内将水导流到调节池，导致大量清水涌出，3-5分钟（估算）就会淹没清水廊道。
二．改造必要性由于以上问题，不仅会使廊道内设备进水造成损坏，而且由于积水难于排出，造成恢复生产时间长，对水厂的正常运行带来很大的影响。
三．原有系统情况本次改造主要针对FN-D19型气动调节阀在外部故障情况下的三断（断气、断电、断信号）保护措施，其工作原理如图：B口进气,A口失气，推动两活塞分开向两边移动，输出轴顺时针方向转动。
四．改造方案方案1拆除原FN-D19常开（气闭）式气动调节阀，更换为同型号常闭（气开）式气动调节阀。
方案优点：施工简单，断电后反应较快。
方案缺点：一次性成本较高；安装，调试耗时较长；断电后仅能使调节阀关闭，不能实现故障保位。
方案2保留原FN-D19常开（气闭）式气动调节阀，在气动阀的A，B进气口上各增加一只电磁阀，如下图。
当故障停电时，两换向阀（常闭）失电关闭，将FN-D19气动调节阀内部的气压锁定，使气动调节阀保持断电前的状态。
主要设备表：方案优点：成本较低；断电后反应迅速；能实现故障保位，避免滤池内清水无法排出引起其它问题。
方案缺点：电磁阀长期带电，影响使用寿命。
说明：以上方案均可解决原系统存在的问题，可作为系统安全的冗余控制措施。
推荐采用方案2。
系统的主要安全措施为增加一套UPS电源，突发停电时，由UPS对阀门控制器持续供电。
溧阳市水厂区域供水的施工技术探究
验成 型 的水 槽 ， 确保 其 无扭 曲 ， 变形 ； 对 槽 体 表面 进 行清 洁 处 理 ， 用酸 洗 钝化
膏对槽体进行钝化处理 ； 将槽体安装到设计图规定的标高及位置， 固定封板 与墙 体 时 可采 用膨 胀 螺 栓 ； 用 水平 仪 调 整 控 制槽 体 的标 高与 位 置 ， 允 许 误差
施 工 技术 与应 用
囵团圆圈１
溧 阳 市 水厂 区域 供 水 的施 工 技 术 探 究
摘要： 本 文 主要探 讨 了溧 阳市水 库 水水处 理 工程 采用 双 阀滤池 折板 反应 池 与气浮 钟罩 滤池 折板反 应 池两种 区域 供水 施工 技术 。
关键词： 区域供 水 ； 施 工技 术 ； 双 阀滤池 折板 ； 气 浮钟 罩 滤池折 板
０ 引言
溧 阳 市水 厂 采用 了双 阀 滤池 折 板 反应 池 与气 浮 钟罩 滤 池 折 板 反应 池 两 种 区域 供水 施 工技 术 ， 极 大 地提 高 了水 处理 能力 ， 显 著改 善 了 出 厂水 水 质 ， 取 得 良好 经 济效 益 与社 会效 益 ， 是 一 次非 常有 意 义 的技 术 尝试 。本 文 将 对此 展
２ ０ １ ４ 年１ 月通 水 。
初次过滤时， 沉淀池出水进入滤池， 将适量漂 白粉投入滤池中进行消毒 。 消毒 ２ ４ ｄ ｘ 时后 ， 确保 初 滤水 排 放 口的取 水通 过 细菌 检 验 ， 达 到合 格 要求 ； 每个 反复冲洗滤池冲洗３ 至４ 次， 滤后水的浊度达到设计要求； 最后检查滤料的污损 及 损失 情况 ， 及 时填 补新 的 滤料 。 首 先打 开 滤池放 空 阀， 在 最低 的滤 速下 ， 尽 量手 动 运行 ， 排放 初 次过 滤 水， 直 到 出水质 量 符合 设计 要求 。关 闭初滤 水 阀，将滤 后水 阀 开度 控制 在 １ ５ ％到
双阀滤池技术改造
双阀滤池技术改造现有水厂中，选型为双阀滤池的不在少数。
双阀滤池是从原普通四阀快滤池改进的，目的是为了减少阀门的数量和解决管理的不便。
但在实际投入运行后，往往存在以下几个问题：1)进水虹吸管真空常因水中气泡逐渐积累而遭到破坏使进水停止；2)排水真空形成困难，尤其在冬季，影响反冲洗效果；3)电磁阀、真空形成信号等诸多因素难以实现计测自控。
滤池的稳定运行难以保证，由此造成水质波动。
根据《城市供水行业2000年技术进步发展规划》的过滤水目标与任务，滤池改造要从技术经济着眼，运用先进技术改造和提高现有滤池的效能，即在保持原有水量的基础上大大提高水质，实现滤池的计测自控。
自动化控制技术的日趋成熟，为实现滤池自动控制提供了技术保证，但实现计测自控的前提是滤池的手动运行必须稳定。
在我公司南门水厂双阀滤池技改工程中，通过滤池改型，选用目前较先进的自动化控制系统，较成功地解决了以上几方面的问题，本文着重从工艺改造上加以探讨。
1 工艺原理拆除双阀滤池进、排水虹吸管，取消真空系统，采用电动蝶阀控制滤池的进水，池底阀控制排水，改型为四阀滤池。
摈弃传统落后且由人工控制的继电器加按钮回路，采用由PLC及OP板构成的全新自动控制系统，使每格滤池的进水量达到均衡，保证各格滤池负荷分配均匀，满足反冲洗强度，使滤池运行达到最佳状态。
2 运用实例嘉兴市自来水公司南门水厂一期工程于1983年建成投产，制水量为2.5万m3/d，采用双阀滤池。
设计滤速8.5m/h，反冲洗强度15L/(s.m2)，冲洗时间6min，共5格(见图1)。
在运行中，沉淀水进入进水渠后，由于跌水或在虹吸管附近形成旋涡等因素，易使空气以气泡的形式存在水中。
气泡积累到一定程度后，使进水虹吸管真空破坏，造成停止进水。
同时，电磁阀在使用过程中易漏气也是一个较常见的现象。
由于进、排水真空系统不稳定，易造成滤池见砂和反冲洗中断，较频繁的滤池见砂和反冲洗中断使滤层受到破坏，造成反冲洗周期减小，增大了运行水耗，同时也使滤砂的使用寿命缩短。

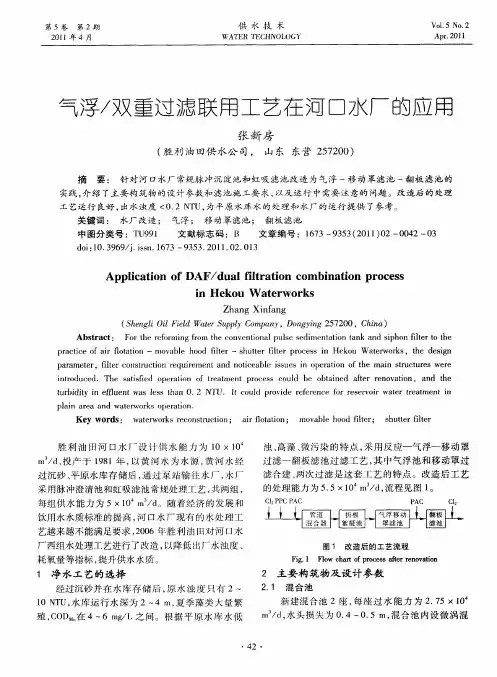

气浮／双重过滤联用工艺在河口水厂的应用
