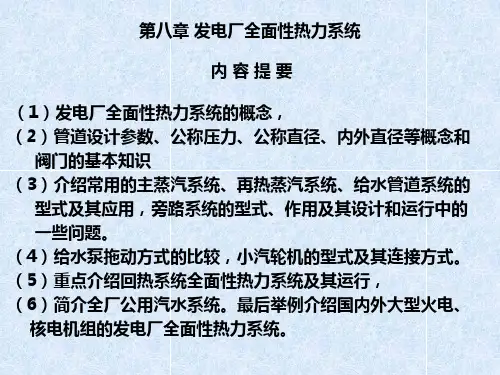

华北电力大学教学课件第八章发电厂全面性热力系统
合集下载
发电厂全面性热力系统
二、常见的旁路系统形式 1．三级旁路系统 2．两级旁路串联系统 3．两级旁路并联系统 4．单级（整机）旁路系统 5．三用阀两级旁路系统 具有启动阀、锅炉安全（溢流）阀和减温减压阀三种功能
图8—13 常见的旁路系统型式
（a）三级旁路系统；(b)两级旁路串联系统；(c)两级旁路并联系统； (d)单级整机旁路系统；(e)装有三用阀的两级旁路串联系统
1．高、中压主汽门和高压缸排汽逆止门 2. 主蒸汽和再热蒸汽（一、二次汽）的混温措施 3. 一、二次汽系统的压损及其管径优化
三、主蒸汽、再热蒸汽系统的全面性热力系统及其运行
图8－8 国产200MW机组的主蒸汽、再热蒸汽系ห้องสมุดไป่ตู้的全面性热力系统
（一）用新汽支管的引出
（二）汽轮机本体的疏水系统
（三）防止汽轮机进水
1. 附件 2．阀门类型及型号 3．阀门的选择与使用
第三节 主蒸汽系统
一、主蒸汽系统的型式及其应用 （一）主蒸汽系统的型式
（二）主蒸汽系统型式的比较和应用
1．可靠性 单母管制最差 2．灵活性 切换母管制最好 3．经济性 单元母管制 4．方便性 单元母管制
二、主蒸汽、再热蒸汽（一、二次汽）系统的温度偏差、 压损及其管径的优化
5．公称通径DN
在允许的介质流速下，管道的通流能力取决于管道内径的大 小.公称直径只是名义上的计算内径，不是实际内径，同一管材， 随公称压力的提高，其壁厚加大，而实际内径却相应减小
二、管径和壁厚的计算 1．管径计算
Di＝594．7 ／(Gυ／ω)1/2rnm（8－2
2．管子壁厚的计算
三、管道附件与阀门
（2）汽动给水泵的热经济性
（3）小汽轮机的热力系统 连接方式分三类：
①背压式小汽轮机 ，汽源引自冷再热蒸汽 ； ②仍为背压式小汽轮机，汽源引自中压缸抽汽 ； ③凝汽式小汽轮机是应用最广泛的，其排汽可直接到主凝汽器； （4）小汽轮机的备用汽源。
热力发电厂全面性热力系统课件
章发电厂全面性热力系统
目的要求 :
①明确全面性热力系统的概念、特点、组成；
②
②重点掌握回热系统全面性热力系统及其运行；
③
③掌握常用的主蒸汽、再热蒸汽系统、给水管道
系统，以及旁路系统的型式及其应用； ④
主要内容 :
§1 发电厂全面性热力系统的概念 §2 主蒸汽系统 §3 旁路系统 §4 给水系统及给水泵的配置
至汽轮机中压缸入口的再热热段管道。
主蒸汽管道 +再热蒸汽管道
特点： 输送工质流量大，参数高，用的金属材
料质量高，对发电厂运行的安全性、可靠性、
经济性影响大。
基本要求： 可靠性、灵活性、经济性、方便性
① 系统简单，工作安全可靠；
② 运行调度灵活，能进行各种切换，便于维修、
安装和扩建；
③ 投资费用少，运行费用低。
减少压损——减少管件（阀门、流量计等），增大
管径。
双管系统： 主蒸汽管分左右两侧进入高压缸的自动
主汽门，高压缸排汽分两侧进入再热器，再热后蒸 汽分两侧进入中压缸的中压联合汽门。
单管—双管系统： 主蒸汽和再热蒸汽管采用单管或
部分采用单管，到自动主蒸汽门或中压联合汽门前 又分叉为两根。
三、主蒸汽系统的全面性热力系统及其运行
一、主蒸汽系统的型式及其应用
（一）主蒸汽系统的型式
① 单母管制系统 ； ② 切换母管制系统 ； ③ 单元制系统。
单母管制：
定义： 全厂的锅炉蒸汽全都先引至一根母管上，再由 该母管引至汽轮机和各用汽处。
优点：运行较灵活，供汽可以相互支援，布置方便。
缺点： 阀门多，可靠性差，压损和热损失大，经济性 差，母管投资高。
应用： 锅炉与汽轮机台数不匹配时、小机组。
目的要求 :
①明确全面性热力系统的概念、特点、组成；
②
②重点掌握回热系统全面性热力系统及其运行；
③
③掌握常用的主蒸汽、再热蒸汽系统、给水管道
系统，以及旁路系统的型式及其应用； ④
主要内容 :
§1 发电厂全面性热力系统的概念 §2 主蒸汽系统 §3 旁路系统 §4 给水系统及给水泵的配置
至汽轮机中压缸入口的再热热段管道。
主蒸汽管道 +再热蒸汽管道
特点： 输送工质流量大，参数高，用的金属材
料质量高，对发电厂运行的安全性、可靠性、
经济性影响大。
基本要求： 可靠性、灵活性、经济性、方便性
① 系统简单，工作安全可靠；
② 运行调度灵活，能进行各种切换，便于维修、
安装和扩建；
③ 投资费用少，运行费用低。
减少压损——减少管件（阀门、流量计等），增大
管径。
双管系统： 主蒸汽管分左右两侧进入高压缸的自动
主汽门，高压缸排汽分两侧进入再热器，再热后蒸 汽分两侧进入中压缸的中压联合汽门。
单管—双管系统： 主蒸汽和再热蒸汽管采用单管或
部分采用单管，到自动主蒸汽门或中压联合汽门前 又分叉为两根。
三、主蒸汽系统的全面性热力系统及其运行
一、主蒸汽系统的型式及其应用
（一）主蒸汽系统的型式
① 单母管制系统 ； ② 切换母管制系统 ； ③ 单元制系统。
单母管制：
定义： 全厂的锅炉蒸汽全都先引至一根母管上，再由 该母管引至汽轮机和各用汽处。
优点：运行较灵活，供汽可以相互支援，布置方便。
缺点： 阀门多，可靠性差，压损和热损失大，经济性 差，母管投资高。
应用： 锅炉与汽轮机台数不匹配时、小机组。
发电厂全面性热力系统
4、主蒸汽管的疏水系统
5、防止汽轮机进水进冷汽设备及系统
18
18
19
19
1、汽轮机加热装置用汽
主蒸汽管暖管的同时，汽缸夹层和法兰螺 栓加热装置都需要蒸汽加热； 加热蒸汽的来源引自电动隔离门之前； 其疏水引至汽轮机本体的疏水扩容器；
20
20
2、辅助蒸汽
在汽轮机冲转前，要投入辅助蒸汽，辅助蒸汽引自电 动隔离门前，主要用于： 1、在汽轮机冲转前15min 左右向轴封系统供汽，以对 轴封系统暖管； 2、锅炉启动前需要加热蒸汽，以建立正常的水循环， 控制汽包上、下壁温差，缩短启动时间，节约燃油，使点 火后过热器、再热器有蒸汽冷却； 3、锅炉点火燃油系统雾化油系统用加热蒸汽； 4、机组起停、甩负荷期间，向除氧器供蒸汽等。
21
21
在汽轮机正常运转工况下，投入辅助蒸汽，多从高压缸排汽引 来冷再热蒸汽。 对于扩建电厂要老厂提供汽源；对于新建电厂需要建起动锅炉
22
22
3、阀门及附件
（1） 主蒸汽管道上电动隔离门主要作用： 暖管、水压试验、汽轮机启停时严密隔绝作用。 （2） 高压缸排汽口处，装有液动和气动逆止门，在汽轮机甩 负荷时即连锁动作，以防止冷再热蒸汽倒流入汽轮机。
24
24
5、防止汽轮机进水进冷汽设备及系统
汽轮机进水事故，多为冷再热蒸汽管道积水造成，其水源主 要来自三方面： （1）暖管、冲转、停机期间形成的凝结水； （2）再热器事故喷水设备故障；
（3）用部分冷再热蒸汽为回热抽汽的该回热加热器管束破
裂,导致部分给水进入再热蒸汽管道； (4 ) 高压旁路的减温水装置与冷再热系统相连,该减温水引自 高压给水,压力高、水量大。由于减温控制失灵而进入冷再热蒸 汽管道。
