基于Windchill的技术状态管理
Windchill9.1 pdmlink管理员相关教程：权限管理、策略管理、工作流、生命周期、队列、日志、类型和属性管理
查看队列
常见队列
队列名 说明
EMailQueue Notificatio nQueue
EMailQueue 由邮件服务用来排列发送电子邮件的请求。 NotificationQueue 由通告服务用来排列生成和发送通知( 基 于策略和预订的通知) 的请求。
1.在“按状况查看条目”(View entries with status) 下拉列表中选择“失败”(Failed)， 然后单击“显示”(Show) 以查看失败的条目。
查看队列
1. 检查每个失败的条目，并决定删除该条目还是对其进行重置。 • 要删除失败的条目，请转至“按状况删除条目”(Delete entries with status) 下拉列表并选择“失败”(Failed)。然后，单击“删除”(Delete) 以删除 所有失败条目。或者，通过选定表中每个条目前的复选框来选择要删除的条目， 然后单击表顶部的“删除”(Delete) 以删除选定的条目。• 要重置失败条目， 转至“变更所有条目从- 到”(Change all entriesfrom - to)，然后选择适当的 “从”(from) 和“到”(to) 状况代码。然后，单击“更新”(Update) 完成所做 的变更。
查看队列 查看日志
2013-5-22
56
查看队列
1.开启IE浏览器，输入网址：/Windchill 输入用户名和密码点击确定即可登录到PLM系统。
2013-5-22
57
查看队列
1.在工作总揽中查看需要审阅的任务
1.点击‘站点’ 2.点击‘实用程 序’ 3.点击‘队列管 理器’
基于windchill平台的关联设计方法
Technological Innovation32 基于Windchill 平台的关联设计方法张石柱（中航通飞研究院有限公司，广东 珠海 519040）摘要：本文结合飞机数字化设计中的应用实践，介绍了基于Windchill 平台的关联设计方法、特点及注意事项，以更好推进飞机数字化设计工作，提高工作效率。
关键词：关联设计；骨架模型；Windchill；数字化设计关联设计技术在飞机数字化设计中已经是常用技术手段。
飞机设计中，一个零/组件的变动往往会影响多个零/组件，在整个设计周期内，这种关联影响数据量惊人。
关联设计技术可以使设计能够自动适应设计的更改或周围环境的变化，是一种特殊形式的参数化设计方法，其驱动参数为上游设计的几何特征(如点、线、面、坐标系等)，其表现为上游设计对下游设计的影响关系。
不受控制的关联设计关系中零件会同时引用多个零件，容易发生循环引用，为理顺父子关系，避免循环应用等情况，常采用骨架模型。
骨架模型是存放设计基准或需要协调、重复引用的元素的零件，它们一般由点、线、平面、面片、坐标系等组成，是整个模型基本设计思路的外在表达。
骨架模型的两个主要功能：为产品装配建立装配基准；为零部件设计建立形状基准，零部件设计参考骨架模型完成。
Windchill 平台是目前当前主要飞机研制单位主要的产品数据管理系统之一，该系统能够构造以产品结构为核心的产品数据管理和工程变更控制体系，实现技术状态的有效管理。
1 关联设计的通用方法 1.1 骨架模型的一般使用逻辑 根据关联设计容易出现的问题，提出了利用骨架模型控制设计中的数据关联关系的方法。
在每个组件级别都设置骨架模型，每个零件只引用向上追溯最近的骨架模型，骨架模型的数据引用逻辑关系如图1。
图1 骨架模型的一般应用逻辑 1.2 Windchill 平台的特性 目前，飞机设计中的关联设计一般基于CATIA 和基于VPM 两种平台进行。
基于VPM 的关联设计，通过结合VPM 的能力，可以实现整个飞机的关联设计。

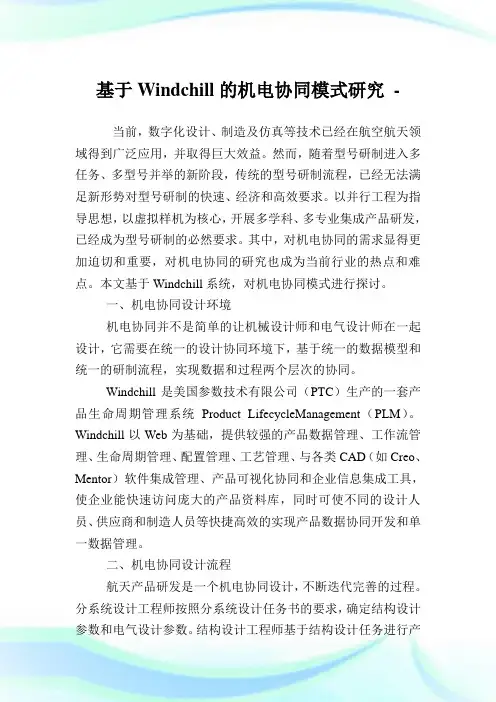

基于Windchill的机电协同模式研究.doc
基于Windchill的机电协同模式研究-当前，数字化设计、制造及仿真等技术已经在航空航天领域得到广泛应用，并取得巨大效益。
然而，随着型号研制进入多任务、多型号并举的新阶段，传统的型号研制流程，已经无法满足新形势对型号研制的快速、经济和高效要求。
以并行工程为指导思想，以虚拟样机为核心，开展多学科、多专业集成产品研发，已经成为型号研制的必然要求。
其中，对机电协同的需求显得更加迫切和重要，对机电协同的研究也成为当前行业的热点和难点。
本文基于Windchill系统，对机电协同模式进行探讨。
一、机电协同设计环境机电协同并不是简单的让机械设计师和电气设计师在一起设计，它需要在统一的设计协同环境下，基于统一的数据模型和统一的研制流程，实现数据和过程两个层次的协同。
Windchill是美国参数技术有限公司（PTC）生产的一套产品生命周期管理系统Product LifecycleManagement（PLM）。
Windchill以Web为基础，提供较强的产品数据管理、工作流管理、生命周期管理、配置管理、工艺管理、与各类CAD（如Creo、Mentor）软件集成管理、产品可视化协同和企业信息集成工具，使企业能快速访问庞大的产品资料库，同时可使不同的设计人员、供应商和制造人员等快捷高效的实现产品数据协同开发和单一数据管理。
二、机电协同设计流程航天产品研发是一个机电协同设计，不断迭代完善的过程。
分系统设计工程师按照分系统设计任务书的要求，确定结构设计参数和电气设计参数。
结构设计工程师基于结构设计任务进行产品结构设计，电气设计工程师获得分系统总体给的设计任务和设计参数进行PCB版设计。
机电设计工程师在产品设计过程中需要不断交换设计更改意见，相互协作以满足分系统设计的要求。
机电协同设计过程总体描述有以下几项。
（1）由总体设计师使用Creo生成PCB轮廓CAD文档，确定PCB板子大小、元器件布置位置/高度、孔位、禁止布置区和通过区等，并生成IDX中性文件作为PCB轮廓CAD文档的附件检入到Windchill系统。
windchill类型和属性管理
风速型Windchill
总结词
仅基于风速和气温计算得出，未考虑相对湿度的影响。
详细描述
风速型Windchill仅根据风速和气温计算得出，没有考虑相对湿度对人体感觉温 度的影响。这种类型的Windchill主要用于指导人们在寒冷天气中进行户外活动 时的保暖措施。
湿度型Windchill
总结词
基于气温、风速和相对湿度计算得出，考虑了湿度对人体感觉温度的影响。
Windchill辐射管理
总结词
描述Windchill辐射管理的概念、方法、应 用和注意事项。
详细描述
Windchill辐射管理是指通过控制辐射来调 节Windchill值的过程。辐射对人体和设备 都会产生一定的影响，因此合理的辐射控制 对于保持人体舒适度和设备的正常运行至关 重要。在实施Windchill辐射管理时，需要 根据实际情况调整辐射量，避免对人体和设 备造成不良影响。同时，也要注意防止辐射
Windchill湿度管理
总结词
描述Windchill湿度管理的概念、方法、应 用和注意事项。
详细描述
Windchill湿度管理是指通过控制湿度来调 节Windchill值的过程。湿度的高低直接影 响到人体的舒适度和设备的运行状态。在实 施Windchill湿度管理时，需要综合考虑湿 度、温度、风速等多个因素，以制定合理的 湿度控制策略。同时，也要注意防止湿度过 高或过低对设备和人体造成不良影响。
详细描述
Windchill温度管理是指通过控制温度来调节Windchill值的过程。它涉及到对环境温度 、人体舒适度、设备运行等多个方面的考虑。在实施Windchill温度管理时，需要综合 考虑多种因素，如季节、气候、室内外温差等，以制定合理的温度控制策略。同时，也
windchill技术状态管理
基于Windchill的技术状态管理1 引言技术状态管理是一门管理科学，是系统工程管理的一个重要方面，它应用于产品的整个寿命周期中，准确地描述了产品的功能特性(如：速度、可靠性、维修性、安全性等)和物理特性(如：形状、尺寸、重量等)并提供了明确的技术和行政的控制方法。
在我所科研设计中技术状态项目实施技术状态管理，即对舰船总体、系统在性能技术指标论证阶段所确定的功能基线、设计阶段所确定的分配基线、定型阶段所确定的产品基线实施管理。
以下针对我所技术状态管理的基本要求，介绍基于Windchill系统建立技术状态管理的几个关键点。
2 技术状态管理的基本概念2.1 技术状态技术状态是指技术文件中规定的并且能在产品上实现的硬件、软件或其组合体的功能特性、物理特性和接口特性。
2.2 技术状态项目技术状态项目是满足最终使用功能要求并被指定为独立进行技术状态管理的硬件、软件或集合体。
2.3 技术状态基线在技术状态项目研制过程中的某一特定时刻，被正式确认并被作为今后研制、生产活动基准的技术状态文件。
一般有三种技术状态基线：功能基线、分配基线和产品基线。
功能基线是经正式确认的，用以描述装备系统或独立研制的重大技术状态项目中功能特性、接口特性和验证上述特性是否达到规定要求所需检查的文件。
分配基线是经正式确认的用以描述技术状态项目下列内容的文件：从装备系统或高一层技术状态项目分配给该技术状态项目的功能特性和接口特性；技术状态项目的接口要求；附加的设计约束条件；验证上述特性是否达到规定要求所需的检查。
各技术状态项目分配基线的综合，形成满足装备系统功能基线目标的技术途径。
产品基线是经正式确认的用以描述技术状态项目下列内容的文件：技术状态项目所有必需的功能特性和物理特性；被指定进行生产验收试验的功能特性和物理特性，为保障技术状态项目合格所需的试验。
2.4 技术状态管理构架技术状态管理主要由四大要素构成：技术状态标识、技术状态控制、技术状态审核和技术状态记实。

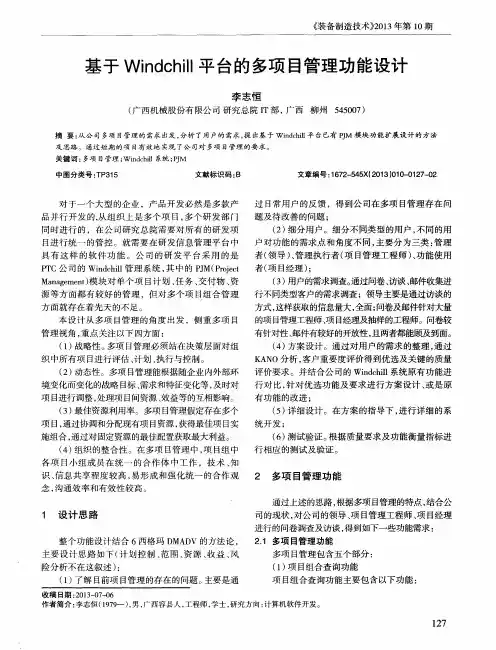

基于Windchill平台的多项目管理功能设计
（ １ ） 项 目组合查询功能
项 目组 合查 询 功能 主要 包 含 以下功 能 ：
作者简 介 ： 李志恒 （ １ ９ ７ ９ 一） ， 男， 广西容县人 ， 工程师 ， 学士 ， 研究方 向 ： 计算机软件开发 。
１ ２ ７
Ｅｑｕ ｉ ｐｍｅ ｎｔ Ｍ ａ ｎ ｕｆ ａ ｃ ｔ ｕｒ ｉ ｎ ｇ Ｔｅ ｃ ｈｎ ｏ ｌ ｏ ｇ ｙ Ｎｏ ． １ ０， ２ ０１ ３
及 思路 。 通 过 短 期 的 项 目有 效 地 实现 了公 司 对 多 项 目管理 的要 求 。 关键词 ： 多项 目管 理 ； Ｗｉ ｎ ｄ ｃ ｈ ｉ ｌ ｌ 系统 ； ｅ Ｊ Ｍ
中图分 类号 ： Ｔ Ｐ ３ １ ５
文献标识码 ： Ｂ
文章编号 ： １ ６ ７ ２ — ５ ４ ５ Ｘ（ ２ ０ １ ３） ０ １ ０ — ０ １ ２ ７ — ０ ２
行相 应 的测试 及 验证 。
１ 设 计 思 路
整个 功 能设 计结 合 ６西 格玛 ＤＭＡ Ｄ Ｖ 的方法 论 ， 主要设计思路如下（ 计划 控 制 、 范 围、 资源 、 收益 、 风 险分 析 不在 这叙 述 ） ： （ １ ） 了解 目前 项 目管 理 的存 在 的问题 。 主要 是 通
主 要 分 为三 类 ： 管 理 目进行统一的管控 。就需要在研发信息管理平台中 户对 功 能 的 需求 点 和 角度 不 同 ， 具 有 这 样 的软 件 功 能 。 公 司 的 研 发 平 台采 用 的是 者（ 领导 ） 、 管理执行者 （ 项 目管理工程 师） 、 功能使用 Ｐ Ｔ Ｃ公 司 的 Ｗｉ ｎ ｄ ｃ ｈ ｉ ｌ ｌ 管理系统 ， 其 中的 Ｐ Ｊ Ｍ（ Ｐ ｒ ｏ ｊ ｅ ｃ ｔ 者（ 项 目经 理 ） ；
Windchill模块功能白皮书.doc
Windchill 模块功能白皮书XXXX年3月9日目录一、Windchill PDMLink1.模块简介Windchill PDMLink是Windchill的基础模块，主要提供文档管理、产品结构管理、工程变更管理、产品配置管理、生命周期管理、工作流程管理、Windchill联邦架构、业务和系统管理、Office集成等功能。
该模块是进行研发管理的核心模块，它提供了以技术状态管理为核心的产品数据管理平台建设所需的全部功能，通过其实现产品数据的合理组织和严格控制，以确保数据的准确性和有效性。
2.主要功能介绍二、Windchill ProjectLink1.模块简介Windchill ProjectLink是Windchill的项目管理模块，主要是项目计划管理（WBS工作任务分解）、项目团队的协同工作环境、项目执行与监控、多项目管理、同PDMLink的一体化交互、同MS Project集成、工作包管理等功能。
该模块是进行项目管理的核心模块，它提供了以项目计划为核，以项目执行为主线，以项目协同为目标，综合产品数据管理和项目管理所需要的全部功能，通过其实现科学有效地管理整个项目过程，建立和规范项目管理制度与流程，提升项目质量。
2.主要功能介绍三、Windchill PartsLink1.模块简介Windchill PartsLink是Windchill的零部件分类管理模块，主要通对零部件（元器件）的分类库的建立，提高零部件的标准化、模块化、通用化，最大限度地提高设计重用，降低设计风险和产品全生命周期内的成本。
零部件分类管理模块，提供了以零部件的分类管理为核心的基本理念，通过对平台零部件数据的科学分类和定义，可以进一步规范设计数据和设计过程，是字数化协同平台建设的重要基础技术要求。
2.预要求Windchill PDMLink。
3.主要功能介绍四、Windchill ProductView1.模块简介Windchill ProductView是一个基于Windchill的可视化查看工具，通过其可对2D/3D、Office、图像等多种格式进行可视化查看，而不需要依赖特定的应用工具。
Windchill集成平台管理中的技术分析
Value Engineering0引言国内某工程机械企业的产品技术得到了国际上的广泛认可。
随着国内外订单的快速增长和全球市场需求的不断增加，企业仅靠本地技术研发、产品测试和应用已无法满足市场的要求。
从战略角度来看，公司将在国内外不同地区进行设计，并有望有效整合各地区的人力资源，降低设计成本，缩短设计周期，同时还需迅速、完整地与顾客进行交流，协助开发符合顾客需要的产品。
因此，在Creo 开发工具和Windchill 平台的基础上，提出一种TopDown 的协作设计方案。
1Creo、Windchill 及两者的集成1.1CreoCreo 是美国参数化技术公司（PTC ）于2010年发布的新产品，涵盖了概念设计、二维、三维、直接建模等方面。
Creo 是一款集成Pro/Engineer 、CoCreate 和ProductView 的软件，并在此基础上重新发布。
本次设计方案采用的是Creo2.0。
1.2WindchillWindchill 系统是基于三层结构的J2EE 标准（见图1）。
客户端是用户应用程序的一部分，是一个基于HTTP 的web 浏览器，用于访问和操作系统。
有些是通过使用javaRMI 技术的java 小程序或java 应用软件完成的。
服务器层包括环形服务器、服务引擎、窗口服务和Java SDK 。
在此基础上，利用Java 技术完成了业务逻辑、安全管理、工作流引擎、图形文档可视化服务等关键模块的功能。
数据库层包括三个块，第一块是Oracle 数据库，用于存储和维护系统元数据；第二是建立一个电子仓库，以文件服务器的形式存储系统外的产品数据；第三个是LDAP 服务器，用于管理用户和角色信息。
1.3Creo 与Windchill 的集成Creo 可以将CAD 资料与Windchill PDM 进行无缝的整合与管理，主要依赖于集成系统所提供的工作区。
工作区是PDM 与Creo 集成界面，该系统能够实现PDM 和Creo 参数会话的通讯。
PTC-Windchill解决方案介绍精选全文
Executables
Source Code
Test Plan
Desktop
Body Battery
Display
LED
PCA
Schematic Bare Board Component AASIC CompFirmware Assembly
Component Software
EASTONE CONFIFENTIAL
EASTONE CONFIFENTIAL
39
基于上下文的文档模板管理Site Organization
PRODUCT
TEMPLATES
PROJECT
TEMPLATES
LIBRARY
TEMPLATES
标准化：文档模板管理
文档间关系：文档结构-3.2.5
定义文档间的父子关系可以通过配置过滤用于收集和共享
Software
C++
Component B
选项变型规则
EASTONE CONFIFENTIAL
PTC WINDCHILL：数据管理容器与共享
EASTONE CONFIFENTIAL
P-96005621
主数据
版本
A
B
C
零件
流程中
发布
废弃
A.1 A.2 A.3
流程中
发布
废弃
B.1 B.2 B.3
流程中
WINDCHILL中的文档管理-3.4
创建/编辑文档
定义文档的 属性，位置 和上传
管理和共享
文档发布
查看，评审，注视和协同
Windchill
客户端
EASTONE CONFIFENTIAL
Windchill模块功能白皮书
Windchill 模块功能白皮书2011年3月9日目录一、Windchill PDMLink ............................. 错误!未定义书签。
二、Windchill ProjectLink ......................... 错误!未定义书签。
三、Windchill PartsLink ........................... 错误!未定义书签。
四、Windchill ProductView ......................... 错误!未定义书签。
五、Windchill Workgroup Manager ................... 错误!未定义书签。
六、Windchill ECAD Workgroup Manager .............. 错误!未定义书签。
七、Windchill Workgroup Manager for Arbortext IsoDraw错误!未定义书签。
八、InterComm Expert Suite ........................ 错误!未定义书签。
九、Windchill Supplier Management ................. 错误!未定义书签。
十、Windchill MPMLink ............................. 错误!未定义书签。
十一、Windchill RequirementsLink .................... 错误!未定义书签。
十二、Windchill Business Reporting .................. 错误!未定义书签。
十三、Windchill Information Modeler ................. 错误!未定义书签。
十四、Windchill Info*Engine ......................... 错误!未定义书签。
windchill解决方案功能介绍--l快速启动解决方案[管理资料]
![windchill解决方案功能介绍--l快速启动解决方案[管理资料]](https://img.taocdn.com/s3/m/bdbc5f3b360cba1aa911dabe.png)
附录A: Windchill快速启动解决方案功能介绍Windchill®快速启动解决方案Windchill快速启动解决方案是“交钥匙工程”，它使用预先包装好的软件和服务来完成特定的业务过程，以快速获取投资回报。
该套解决方案提供了一个建立在公共Windchill体系架构和平台上的创建－协作－控制组合功能。
综合了为数百家客户部署Windchill积累的经验，Windchill快速启动解决方案具有最佳的用户界面、预装的标准工作流和可配置的过程，所以易于使用。
这些解决方案提供了许多实用功能，其中包括CAD集成、丰富的可视化、以及分布式信息共享功能。
每个解决方案都提供了支持特殊业务过程所必需的功能，这些解决方案可以被完美组合，以满足多个产品生命周期阶段的需求。
为了进一步加快投资回报，Windchill快速启动解决方案的价格固定，并包括资深顾问提供的确定范围内的技术服务和培训。
这些实施工作可以在很短的几周内完成，而不象其它企业系统要用几个月或者几年。
Windchill快速启动解决方案包括：Windchill PDMLinkWindchill PDMLink汇集、控制和利用整个产品生命周期中的数字化产品信息，通过一个基于Web的信息源使参与产品开发过程的每个人都能够轻而易举地访问到各种形式的最新准确信息。
随处可用的基于浏览器的强大可视化功能，确保工程师和非工程师无论身在何处，无需启动原始的应用程序都可以在自己的桌面上浏览和圈阅复杂的2D和3D产品信息。
主要功能：●一个主产品知识库把数字化产品表示（其中包括物料清单、文档、组件属性、二维工作图和模型、原理图、软件模块、技术规格、数据资料和修订记录）编制在一个基于Web的虚拟库中；它支持强大的搜索功能和相关信息的超链接导航。
●强大的产品结构管理功能，可以在建立和处理产品时支持产品配置管理－其中包括自动从CAD模型获得的配置。
●过程和信息的阶段-关口管理有助于管理产品开发过程。
windchill系统管理手册
本文档中所述软件在有书面许可协议的条件下提供，其中包括重要的商业秘密和专利信息，并受美国和 其它国家 / 地区版权法的保护。未经 PTC 事先书面许可，本软件不能以任何形式在任何媒介中复制或 分发、公开至第三方，或者以任何软件许可证协议所不允许的方式使用。
未经授权使用软件或其文档，将会引起民事赔偿和刑事诉讼。 PTC 将软件盗版视为犯罪，而且我们据此 来对待盗版者。我们不会容忍对 PTC 软件产品的盗版行为，我们会使用一切可用的法律手段来追查 ( 民事和刑事 ) 那些盗版者，包括公私两种监督资源。作为其中的一项防盗版举措， PTC 使用数据监控 及净化技术来获取和传送对我们的软件进行非法复制的用户的数据。对于从 PTC 及其授权分销商处获 取了合法许可软件的用户，我们不会收集他们的数据。如果您在使用我们软件的非法副本，但不同意我 们收集和传送此类数据 ( 包括美国 )，请停止使用此非法版本，然后与 PTC 联系以获取合法的许可版 本。
使用 Java Management Extensions (JMX).................................................................................1-9 客户机类型 ......................................................................................................................... 1-10 设置 JMX 环境 ................................................................................................................... 1-17 建立连接 ............................................................................................................................ 1-18 远程 JMX 监控 ................................................................................................................... 1-20 在集群环境中使用 JMX ...................................................................................................... 1-24 从 JConsole 访问 Windchill MBean ................................................................................... 1-24 使用 MBean 修改属性值 .................................................................................................... 1-25 使用 Loader MBean 保存配置变更 .................................................................................... 1-27 使用 MBean 启动和停止 Windchill 系统............................................................................. 1-28 使用 MBean 处理日志文件................................................................................................. 1-29 使用 MBean 查看和通过电子邮件发送日志文件 ................................................................ 1-30
浅析Windchill 的BOM管理
浅析Windchill BOM管理BOM的简称已经不能准确的表达企业所需要的产品信息数据结构了。
BOM是Bill of Material的简称，起源于某个部门比如研发、制造为了制定手头的某个任务而列出的关于产品由哪些部件组成的一个简单、明确的列表。
Bill of Material的名字容易让人以为指代的是一个静态的列表、和经过确认之后的明确的列表、仅仅包含Material。
而实际上企业内的产品结构信息是多个职能部门设置外部伙伴协同、经过分层分级的流程才能逐步确定下来的信息，静态的列表无法表达，而且所需的信息远超过部件料号和数量这类基本信息。
因此，使用Bill of Information，或者Product Structure的表达要更合适。
对于产品信息的管理，要想有效的支持企业研发流程以及其他前端（面向客户）后端（面向企业内部协同）的流程，必须从时间范围上覆盖从市场创意到售后退出服务的全生命周期，从职能部门范围上要覆盖研发、市场、销售、采购、预测、测试、制造、服务、质量以及成本的全矩阵的职能组织，从技术学科上要覆盖机械结构、电子电气、软件开发、技术资料等产品所涉及的全面的技术组成。
产品信息管理应该提供‘single source of truth’，PLM系统应该为企业的内部和外部的所有利益相关者提供‘唯一真相’。
仅仅管理一份静态的BOM数据不再有意义，真正有业务价值的系统应该做到让和产品信息相关的参与者和数据都与业务流程紧密结合，使得利益相关者对于产品的构成、产品的状态、产品如何设计、产品如何制造、所依据的技术或者业务理由等等，真正的在共识之下开展各自的工作。
同时，产品信息的管理，也要符合企业自身的研发方法和流程，比如，如果企业推行IPD（集成产品开发）或者模块化开发，都需要考虑在流程落地的时候，和数据相关的组织和角色应该是谁，流程中如何使信息在适合的数据结构上准确和高效的表达以及传递。
企业常见的关于BOM的痛点，比如制造BOM出错，根据BOM备料却常常由于BOM的变动而造成呆滞库存，等等，表面上看是静态BOM清单出错，根因还是当企业面临越来越大的时间、成本和质量压力的时候，跨职能、跨学科的团队之间关于产品的构成、状态和过程，要想高效率的协同形成共识并在共识之下开展各自的工作变得更难了。
基于Windchill的基线实施探讨
0 引言随着市场需求的不断变化和技术的不断提升，产品的设计、制造周期大大缩短，而产品“小批量、多品种”的特点给技术状态控制带来很多问题，为了满足用户需求，灵活地对产品进行配置，并记录产品的配置信息，对产品技术状态进行固化和追溯，迫切需要相应的信息化手段记录各批次状态，windchill的配置管理就能很好地满足这些要求。
技术状态管理是以电子资料室为底层支持，以BOM为组织核心，把定义最终产品的所有工程数据和文档联系起来，对产品对象及其相互之间的联系进行维护和管理，技术状态管理能够建立安全性和完整性控制。
它适用于某一产品或系统从研制到生产，直到生产后产品保障的整个生命周期，作为系统工程管理的关键组成部分，技术状态管理对大型复杂产品或系统的研制起到重要的管控作用，确保在研制、生产的任何时候，都能使用正确的技术文件，技术状态规则主要分为变量配置规则、版本配置规则和有效性配置规则3类。
基线实际上就是按版本配置规则进行技术状态管理。
基线是在技术状态项目研制过程中的某一特定时刻，被正式确认、并被作为今后研制和生产活动基准的技术状态文件。
1 基线管理用途基线是PDM的一项重要功能，它可以有效地提高设计的重用性和效率，方便系列产品的管理，它能够很好地满足对产品多样性管理的要求。
基线管理的主要用途有：a)对产品生命周期内的所有数据的所有版本进行有效性管理。
在产品设计制造及维修过程中，产品数据经常会根据需要发生各种变更，基线可以将产品生命周期内的各种变更如实记录下来，能根据产品基线找到对应的各种产品数据。
b)通过基线管理能使企业获得灵活的产品定义并能提供给用户关心的各类型产品的配置信息。
用户的需求永远是在第一位，利用基线可以根据用户需求在原有产品的基础上进行配置和小部分的改进以满足用户需求。
c)在特定的时刻固化当时的产品技术状态，确保最后交付实物的状态和系统中的电子数据状态完全一致，以便于日后追溯、再次投产及借用。
一旦产品出厂就冻结基线以保证产品状态与基线完全一致，后续批次更改可以不影响到已出厂产品批次基线，有利于保证产品图物一致性。
Windchill应用功能介绍
条件判断 与/或逻辑判断 条件路由
投票统计和判断
自动程序执行
电子邮件通知
客户化程序定义
流程同步
Adhoc 流程定义与指定
订阅机制。一旦用户关心的设计信息发生了变化，他会立即收到通知的邮件，邮件中注明设计信息发生变化的类型，同时带有 URL 链接，直接指向Windchill 系统该设计信息的“属性页”，这样用户便及时查看最新的信息 2
8.2.4 科研项目管理 1、科研项目阶段定义：科研项目或产品开发有其固有的生命周期 阶段，如科研项目的立项、方案论证、总体设计等等。Windchi科研项目的各
个阶段，以及各个阶段之间的转换所需达到的标准。以明确科研
项目所处的阶段，和控制项目从产品生命周期的某个状态提升到
通过工作流定义和管理程序来定义完成某个阶段的工作序列。通过产品数据对象的生命周期管理和工作流管理两个方面结合起 来，共同完成产品开发过程的管理工作，使得产品开发工作在有效控制的情况下完成。生命周期管理和工作流管理与 Windchill的电子邮件服务紧密联系起来，提高了相互协作的效率，实现了在正确的时间把正确的信息传递给正确的人。 3、质量管理与流程控制：在Windchill系统中，可以建立对应的质量管理流程或环节。当需要进行质量控制时，系统可以自动 地将对应的质量控制文档的模板提供给质量管理人员以作参考，或者将需要进行质量审核的文档送到质管人员的任务列表。而 且，当活动结束时，系统可以判断是否已经添加了质量管理文件。从而完善质量监控体系，减轻质管工作人员的负担。
工作流程管理员可以用图形的方式监视和管理正在进行的工作流程并能审查已经完成的或人为中止的过程以及工作流程和活动的详细信息可以指明某个活动当前的状态它什么时候开始什么时候结束它的时间段参与人员以及变化值
基于Windchill的基线实施探讨
基于Windchill的基线实施探讨0 引言随着市场需求的不断变化和技术的不断提升，产品的设计、制造周期大大缩短，而产品“小批量、多品种”的特点给技术状态控制带来很多问题，为了满足用户需求，灵活地对产品进行配置，并记录产品的配置信息，对产品技术状态进行固化和追溯，迫切需要相应的信息化手段记录各批次状态，windchill的配置管理就能很好地满足这些要求。
技术状态管理是以电子资料室为底层支持，以BOM为组织核心，把定义最终产品的所有工程数据和文档联系起来，对产品对象及其相互之间的联系进行维护和管理，技术状态管理能够建立安全性和完整性控制。
它适用于某一产品或系统从研制到生产，直到生产后产品保障的整个生命周期，作为系统工程管理的关键组成部分，技术状态管理对大型复杂产品或系统的研制起到重要的管控作用，确保在研制、生产的任何时候，都能使用正确的技术文件，技术状态规则主要分为变量配置规则、版本配置规则和有效性配置规则3类。
基线实际上就是按版本配置规则进行技术状态管理。
基线是在技术状态项目研制过程中的某一特定时刻，被正式确认、并被作为今后研制和生产活动基准的技术状态文件。
1 基线管理用途基线是PDM的一项重要功能，它可以有效地提高设计的重用性和效率，方便系列产品的管理，它能够很好地满足对产品多样性管理的要求。
基线管理的主要用途有：a)对产品生命周期内的所有数据的所有版本进行有效性管理。
在产品设计制造及维修过程中，产品数据经常会根据需要发生各种变更，基线可以将产品生命周期内的各种变更如实记录下来，能根据产品基线找到对应的各种产品数据。
b)通过基线管理能使企业获得灵活的产品定义并能提供给用户关心的各类型产品的配置信息。
用户的需求永远是在第一位，利用基线可以根据用户需求在原有产品的基础上进行配置和小部分的改进以满足用户需求。
c)在特定的时刻固化当时的产品技术状态，确保最后交付实物的状态和系统中的电子数据状态完全一致，以便于日后追溯、再次投产及借用。
Windchill集成平台管理中的技术分析
数据脱敏与加密
对敏感数据进行脱敏处理或加密，以保护 数据的安全性和隐私。
自动化测试与监控
实施自动化测试和监控系统，及时发现和 诊断集成问题，确保系统的稳定性和可用 性。
06
未来展望
技术发展方向
人工智能与机器学习
随着人工智能和机器学习技术的不断发展，未来 windchill集成平台管理将更加智能化，能够自动化处理 大量繁琐的任务，提高工作效率。
问。
文件版本控制
支持文件版本控制功能，确保数 据的完整性和一致性。
文件同步与备份
支持文件同步和备份功能，提高数 据可用性和可靠性。
数据交互集成
数据格式转换
支持多种数据格式之间的转换，如CSV、XML、JSON等，确 保数据的正确解析和处理。
数据过滤与清洗
支持数据过滤和清洗功能，去除无效和错误数据，提高数据质 量。
能源行业
windchill集成平台管理在能源行业中也有着重要的应用，能够为 能源企业的信息化建设提供强有力的支持。
医疗保健行业
随着医疗保健行业的快速发展，windchill集成平台管理在医疗数据 管理和分析方面将有着广泛的应用前景。
THANKS
感谢观看
windchill集成平台 管理中的技术分析
2023-11-03
目 录
• 平台概述 • 集成技术 • 平台管理技术 • 安全技术 • 技术挑战与解决方案 • 未来展望
01
平台概述
背景介绍
平台发展历程
从早期的基础版本开始，经历了多次迭代和升级，目前已经发展成为一个成 熟的集成平台。
市场需求
随着企业对于数字化转型的需求不断增加，windchill平台应运而生，满足了 对多系统间数据交互、业务流程整合等方面的需求。
Windchill项目管理
项目管理是规划、实施并管理任务和资源以完成明确的目标的过程(通常受时间、资源或成本的限制)。
可以使用项目管理原则管理任何类型的项目，例如，设计并构建摩托车，编写培训课程，甚至是规划公司会议或讨论会。
虽然项目可存在巨大差异，但多数项目都具有共同的活动，这包括：•将项目分解为易于管理的任务。
•安排任务。
•分配各任务的负责人员。
•与团队沟通。
•随着工作的进展跟踪任务。
通常，成功完成各个任务即可成功完成项目。
项目经理的主要职责是计划项目、创建项目、管理项目和完成项目。
项目计划在Windchill 中，项目经理是项目中的超级用户。
项目经理可以查看和控制项目的方方面面。
Windchill 在同一在线项目中根据所有的项目可交付结果维护项目排程(或计划)。
此外，它允许对项目排程进行协同维护。
项目排程由整个团队进行更新，而不仅仅是项目经理。
通过Windchill，您可以为各个可交付结果建立所有权(职责和责任)。
还要为执行工作的用户建立资源分配。
Windchill 还自动跟踪并计算项目状况和完成情况，从而可以随时将项目状况信息提供给所有项目成员。
这可能包括客户和供应商，从而实现即时沟通。
Windchill 还维护项目历史的记录。
项目中存储的文档和部件都具有小版本历史记录。
在项目中维护会议，从而保留会议记录、措施项和所有参考文档的中央信息库以便讨论/审阅。
甚至可以通过Windchill 举行讨论，这样即可在以后访问讨论历史。
您在公司中不必具有项目经理头衔也可在Windchill 中成为项目经理，这只是团队成员的角色的名称。
如果您是项目经理，可以使用下列计划对象来组织计划和跟踪项目的进度：计划对象•“项目计划”(Project Plan) - 任何项目的顶级对象。
它可以包含任意数量的活动、汇总活动和里程碑。
包含整体形式的计划汇总数据。
•“汇总活动”(Summary Activity) - 若干个相关子活动、里程碑或其他汇总活动的父活动。
PTC产品生命周期管理(Windchill)解决方案
© 2006 PTC
生产企业特定格式BOM
基本功能：
● 生产企业特定格式BOM清单 ● 生成分类BOM清单（如自制件/ 外购件/标准件等） ● 支持生成特定Excel格式输出
44
© 2006 PTC
Windchill PDMLink、ProjectLink、Partslink解决方案概览
图文档管理
产品结构与配置管理
集中的产品文档库 多视图BOM 产品配置管理 在线BOM批注 BOM输出
研发流程管理
流程模板 流程进度控制
工程变更管理
CMII工程变更最佳实践
研发项目管理
项目计划与监控 项目流程管理进度控制
零部件分类管理
零部件分类定义 零部件重用流程
项目文档中心 项目模板
分类查询
48
© 2006 PTC
8
© 2006 PTC
PDS实现图
9
© 2006 PTC
Agenda
PLM生命周期管理 PTC PLM解决方案--Windchill PTC的优势
10
© 2006 PTC
Windchill－产品生命周期管理解决方案
● Windchill PDMLink —— 产品数据管理解决方案
● Windchill ProjectLink —— 项目协同管理解决方案
32
© 2006 PTC
Windchill PDMLink、ProjectLink、Partslink解决方案概览
图文档管理
集中的产品文档库 文档分类与模板管理 版本管理 高效检索 访问控制 订阅与通知 可视化技术、异地协同 纸质图档控制
产品结构与配置管理
集中的产品文档库 多视图BOM 产品配置管理 在线BOM批注 BOM输出
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于Windchill的技术状态管理
作者：易华军陈刚
1 引言
技术状态管理是一门管理科学，是系统工程管理的一个重要方面，它应用于产品的整个寿命周期中，准确地描述了产品的功能特性(如：速度、可靠性、维修性、安全性等)和物理特性(如：形状、尺寸、重量等)并提供了明确的技术和行政的控制方法。
在我所科研设计中技术状态项目实施技术状态管理，即对舰船总体、系统在性能技术指标论证阶段所确定的功能基线、设计阶段所确定的分配基线、定型阶段所确定的产品基线实施管理。
以下针对我所技术状态管理的基本要求，介绍基于Windchill系统建立技术状态管理的几个关键点。
2 技术状态管理的基本概念
2.1 技术状态
技术状态是指技术文件中规定的并且能在产品上实现的硬件、软件或其组合体的功能特性、物理特性和接口特性。
2.2 技术状态项目
技术状态项目是满足最终使用功能要求并被指定为独立进行技术状态管理的硬件、软件或集合体。
2.3 技术状态基线
在技术状态项目研制过程中的某一特定时刻，被正式确认并被作为今后研制、生产活动基准的技术状态文件。
一般有三种技术状态基线：功能基线、分配基线和产品基线。
功能基线是经正式确认的，用以描述装备系统或独立研制的重大技术状态项目中功能特性、接口特性和验证上述特性是否达到规定要求所需检查的文件。
分配基线是经正式确认的用以描述技术状态项目下列内容的文件：从装备系统或高一层技
术状态项目分配给该技术状态项目的功能特性和接口特性；技术状态项目的接口要求；附加的设计约束条件；验证上述特性是否达到规定要求所需的检查。
各技术状态项目分配基线的综合，形成满足装备系统功能基线目标的技术途径。
产品基线是经正式确认的用以描述技术状态项目下列内容的文件：技术状态项目所有必需的功能特性和物理特性；被指定进行生产验收试验的功能特性和物理特性，为保障技术状态项目合格所需的试验。
2.4 技术状态管理构架
技术状态管理主要由四大要素构成：技术状态标识、技术状态控制、技术状态审核和技术状态记实。
技术状态标识是把产品技术状态用文字、图样、标志、标识符等在技术文件和产品实物上说明和表达。
技术状态控制始于功能基线确定之时，继而贯穿技术状态项目研制、生产的全过程。
在订购方确认基线之前，承制方应对每一技术状态项目的技术状态文件实施内部的技术状态控制。
在订购方确认基线之后，承制方应按照相关的规定程序控制对技术状态文件的更改，记载更改造成的所有影响，并将已批准的技术状态更改纳入技术状态项目及其相关的技术状态文件。
技术状态审核是由专门的审核组织，鉴定产品的技术状态是否符合规范、图样和其它合同要求，并按规定办理手续予以确认。
技术状态记实是对影响技术状态的行为和情况给予记录和报告，使其具有追溯性的一种信息管理系统。
技术状态记实能及时地向企业管理人员、用户提供有关的信息，以便对产品的技术状态进行有效的监控。
3 基于Windchill的技术状态管理
3.1 我所业务现状的分析和核心需求
舰船设计包括以下几个阶段：论证阶段、方案阶段、工程研制阶段、设计定型阶段、生产
定型阶段，其中工程研制阶段包括技术设计、施工设计、配建试验。
设计转入下一阶段前，要进行转阶段评审。
转阶段首先从设备开始，然后是分系统、系统，最后进行总体转阶段。
转阶段评审后，根据评审意见落实产品数据更改后，固化前一阶段的设计数据，形成设计过程中的技术状态基线，包括功能基线、分配基线和产品基线。
其中功能基线在论证阶段固化，分配基线在方案阶段建立，工程研制阶段固化，产品基线在生产定型后固化。
转入下一阶段后图样和技术文件重新编号。
目前我所数据状态的固化采用纸质文档归档方式，没有对电子数据进行技术状态固化管理，电子数据不具备技术状态的可追溯性。
因此，希望在日常技术状态管理中加强对关键技术状态控制点的管控，主要包括对以下内容的控制：
(1)样机技术状态控制点：原理样机评审、初样机评审、正样机试验大纲评审、正样机鉴定、出厂鉴定；
(2)总体、系统、设备技术状态控制点：方案审查、研制总要求审查、技术设计评审、技术规格书审签、施工设计会签、生产工艺评审或会签、联调试验大纲审查、产品试验大纲审查。
我所技术状态管理方面核心需要主要有以下内容：
(1)通过基线实现不同阶段电子数据的技术状态固化，方便对各阶段设计数据进行查询重用，实现可追溯性；
(2)实现不同阶段基线的更改过程控制；
(3)实现技术状态控制点的管理。
3.2 基于Windchlll的解决方案
3.2.1 方案概述
我所对关键技术状态控制点的管控将通过项目计划管理实现。
比如将完整的型号项目作为
PLM系统总的一个项目进行组织管理，相关管理部门编写项目的一级工作分解结构，在工作分解结构中明确项目关键技术状态控制点，作为里程碑进行管理，研制工作进度安排以此作为参考依据。
在设计工作进入下一阶段前，由技术状态管理部门使用阶段基线对前一阶段产生的数据进行技术状态固化，来完成电子数据技术状态固化和追溯的管理。
3.2.2 基线管理
由于技术状态标识、控制、记实和审核是在基线的基础上进行的，因此建立基线是技术状态管理的核心。
我所实施Windchill系统作为信息化平台来管理基线，首先需要确定阶段基线的编码规则。
该编码规则为：“BL”+“_”+型号代号+“_”+阶段标识+“_”+基线类型。
其中阶段标识分别为：论证阶段0，方案阶段00，初步设计01，技术设计02，施工设计03。
基线类型分别为：F功能基线，A分配基线，P产品基线。
基线生命周期包括“工作中”和“冻结”两种状态，基线创建后处于“工作中”状态，可以向基线投放和移除数据．审批通过后基线状态被冻结，此时基线中的内容不能更改。
(1) 基线的创建
转阶段评审过程在外部进行，评审通过并落实更改后，由技术状态管理部门在PDM系统中创建型号产品的当前阶段的基线，将设备/分系统/总体的当前阶段的产品数据投放到基线中进行技术状态固化。
如图1投基线主界面示意。
产品数据可以按照产品结构，也可以通过搜索的方式间查询结果投放到阶段基线。
图1 投基线主界面示意
(2)基线的冻结
阶段基线完成技术状态固化后，通过批准流程后，阶段基线的状态更改为已冻结，所有人都无法进行基线修改。
(3)基线的更改
要对固化的阶段基线进行更改时，有技术状态管理部门将阶段基线状态修改为“正在工作”，修改后再提交领导批准后，重新进行技术状态冻结。
3.2.3 技术状态控制点管理
由于我所对关键技术状态控制点的管控是通过项目计划管理实现，因此要实现对技术状态控制点的控制需先建立项目计划模型，然后基于Windchill系统对项目创建与初始化、项目计划的制定和分解(包括科技处、研究室、专业组三级计划分解)，计划的执行与反馈，计划的执行监控等几个关键活动的控制来完成对项目关键技术状态控制点的管控。
关于建立项目计划模型具体说明如下：
科技处等相关部门结合我所的型号类项目的管理和组织方式先定义型号项目的模板，具体型号项目的工作分解结构(WBS)可依据模板创建，并根据实际情况进行调整。
如图2型号类项目计划模型所示，型号类项目的一级WBS包括：工程管理、总体设计、系统设计、设备研制、科研攻关、联调试验和专项试验、设备生产。
其中总体设计是按照型号研制阶段进行二级分解，每个阶段中主要包括图样和技术文件设计和技术状态控制点。
图样和技术文件设计按照研究室进行进一步分解。
作为技术状态控制点的计划项，其名称后缀为：_TSI。
图2 型号类项目计划模型
3.3 应用情况及效果
我所引进PTC公司的产品全生命周期管理(PLM)系统windchill，完成PLM第一期建设主要目的为了实现“产品技术状态管理”和“项目计划管理与执行控制”两大核心功能。
目前该项目已经完成系统开发和功能测试，正在开展用户接受性测试，准备上线。
从目前用户测试的效果来看，一方面该系统能建立技术状态管理系统，使之对电子图文档规范准确的管理，实现图纸电子化审签提高工作效率，并对控制技术状态和建立设计变更和技术质量控制体系有较好的效果；另一方面该系统如何出色规范全所型号研制的管理流程和全面管理型号研制数据，尚需在PLM项目的实施使用中不断改进和完善。
4 结束语
基于PLM等信息化技术可以使技术状态管理这项型号研制过程中的复杂工作变得准确而又高效。
同时又给常规的技术状态管理模式带来了管理方法和观念上的变化，例如技术状态标识中的多版本并存和基线标识、技术状态控制工程变更流程等。
这些变化要求全所的研究、设计、开发、生产及管理等各方面人员不仅要掌握新的信息化技术，而且要从观念
上做好适应信息化管理的准备。
对于技术状态管理的信息化乃至整个研究所信息化过程，后者往往是更为关键。
(end)。
