高考物理一轮总复习 必修部分 第10章 交变电流 传感器

高考物理一轮总复习 必修部分 第10章 交变电流 传感器
如图(a)所示。
2.正弦交变电流的产生和变化规律 (1)产生:在匀强磁场中,线圈绕垂直于磁场方向的轴 匀速转动 产生的电流是正弦交变电流。
(2)中性面 ①中性面: 线圈平面与磁感线垂直的位置 称为中性面。
②中性面的特点以及与峰值面(中性面的垂面)的比较
中性面
峰值面
含义
线圈平面与磁场方向垂直
线圈平面与磁场方向平行
A.在线圈平面转到中性面的瞬间,穿过线圈的磁通量最大 B.在线圈平面转到中性面的瞬间,线圈中的感应电流最大 C.在线圈平面转到跟中性面垂直的瞬间,穿过线圈的磁通量最小 D.在线圈平面转到跟中性面垂直的瞬间,线圈中的感应电流最小
解析 线圈在中性面的瞬间,穿过线圈的磁通量最大,感应电动势最小为 0,所以感应电流也最小为 0,所以 A 选项正确,B 选项错误。在与中性面垂直的瞬间,磁通量最小,感应电动势最大,所以感应电 流最大,C 选项正确,D 选项错误。
4.[描述交流电的物理量](多选)如图所示,光滑绝缘水平桌面上直立一个单匝矩形导线框,线框的边长 LAB=0.3 m,LAD=0.2 m,总电阻为 R=0.1 Ω。在直角坐标系 xOy 中,有界匀强磁场区域的下边界与 x 轴 重合,上边界满足曲线方程 y=0.2sin103πx m,磁感应强度大小 B=0.2 T,方向垂直纸面向里。线框在沿 x 轴正方向的拉力 F 作用下,以速度 v=10 m/s 水平向右做匀速直线运动,则下列判断正确的是( )
必考部分
第10章 交变电流 传感器
高考 高考对本部分知识的考查主要以选择题的形式出现,但也出现过关于交变电流的计算
地位 题,试题的难度一般在中等偏下,分值在 6~10 分左右。
1.交变电流、交变电流的图 象 (Ⅰ) 2.正弦交变电流的函数表 考纲 达式、峰值和有效值(Ⅰ) 下载 3.理想变压器(Ⅱ) 4.远距离输电(Ⅰ) 实验十一:传感器的简单 使用

第十章 交变电流 传感器10-2(新课标复习资料)

第十章 交变电流  传感器10-2(新课标复习资料)

考 技 案 例 导 析
区再用降压变压器降到所需的电压,基本电路如图所示. 降压变压器
限 时 规 范 特 训
易 错 易 混 分 析
选修3-2
第十章
交变电流 传感器
金版教程
基 础 知 识 梳 理
高三物理
考 技 案 例 导 析
考技案例导析
随 堂 针 对 训 练
易 错 易 混 分 析
限 时 规 范 特 训
限 时 规 范 特 训 随 堂 针 对 训 练
考 技 案 例 导 析
易 错 易 混 分 析
选修3-2
第十章
交变电流 传感器
金版教程
基 础 知 识 梳 理
高三物理
[解析] 根据理想变压器原、副线圈上电压、电流的决 定关系知:在输入电压 U1 不变的情况下,U2 不变.当保持 Q 的位置不动, 滑动头 P 向上滑动时, 副线圈上的电阻增大, 电流减小, 故输入电流 I 亦随着减小, 即电流表的示数变小, A 错误,B 正确;当保持 P 的位置不动,将 Q 向上滑动时, U1 n1 由 = 知,副线圈上匝数增大,引起副线圈上电压增大, U2 n2 即副线圈上电流增大,故原线圈上的电流亦随着增大,故电 流表的示数增大,C 正确,D 错误.
限 时 规 范 特 训 随 堂 针 对 训 练
考 技 案 例 导 析
易 错 易 混 分 析
选修3-2
第十章
交变电流 传感器
金版教程
基 础 知 识 梳 理
高三物理
n1 (1)U1 不变, 发生变化,故 U2 变化. n2 (2)R 不变,U2 改变,故 I2 发生变化. U2 2 (3)根据 P2= ,P2 发生变化,再根据 P1=P2,故 P1 R 变化,P1=U1I1,U1 不变,故 I1 发生变化. 3.分析动态问题的思路程序可表示为:

2014年物理《复习方略》课件(鲁科版)选修3-2 第十章 第1讲交变电流的产生和描述

2014年物理《复习方略》课件(鲁科版)选修3-2 第十章 第1讲交变电流的产生和描述
( )
(5)交流电压表和电流表测量的是交流电的有效值。(
Hale Waihona Puke )(6)交变电流的峰值总是有效值的 2 倍。( 线圈面积和转速共同决定。( )
)
(7)交流发电机产生的电动势峰值由磁感应强度、线圈匝数、
分析:矩形线圈在匀强磁场中匀速转动时,产生的电流规律可以 用函数i=Imsinωt表示,属于正弦式电流,(1)正确;在正弦交变 电流中,磁通量越大,磁通量的变化率越小,即产生的感应电动
势越小,(2)错误;矩形线圈在匀强磁场中匀速转动经过中性面
时,线圈并不切割磁感线,电路中不会产生感应电动势 ,(3)正 确;各类交流用电器铭牌所示的值、各类交流电表所测得的值均 为有效值,(4)错误;在交流电路中,凡是交流电压表和电流表 测量的电压值和电流值都是交流电的有效值, (5)正确;只有正 弦交变电流的峰值才是有效值的 2 倍,(6)错误;电动势峰值 Em=NBSω,(7)正确。
越来越小,所以感应电动势应减小,感应电流应减小,
故D正确,A、B、C错误。
方法二:还可以用排除法解题。因计时起点时刻对应θ= 45°,即t=0时,线圈中感应电流不为零,也不是最大,故 A、 B错误;当线圈再转过45°时,线圈处于中性面位置,即此时 感应电流为零,故D正确,C错误。
【总结提升】解决交变电流图像问题的三点注意
【思考辨析】
(1)矩形线圈在匀强磁场中匀速转动时,产生正弦式交变电 流。( )
(2)线圈在磁场中转动产生正弦交变电流时,线圈的磁通量最 大时,产生的感应电动势也最大。( )
(3)矩形线圈在匀强磁场中匀速转动经过中性面时,线圈中的 感应电动势为零。( )
(4)交流电气设备上所标的电压和电流值是交变电流的峰值。

高三物理一轮复习 第十章 交变电流 传感器

高三物理一轮复习 第十章 交变电流 传感器

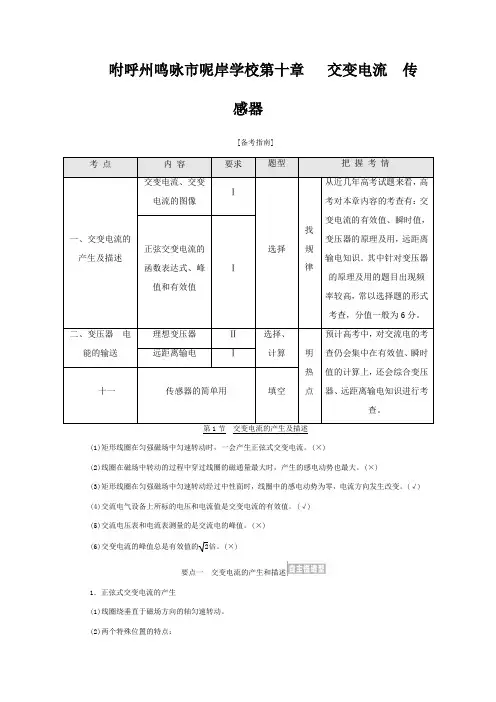

咐呼州鸣咏市呢岸学校第十章交变电流传感器[备考指南]考点内容要求题型把握考情一、交变电流的产生及描述交变电流、交变电流的图像Ⅰ选择找规律从近几年高考试题来看,高考对本章内容的考查有:交变电流的有效值、瞬时值,变压器的原理及用,远距离输电知识。

其中针对变压器的原理及用的题目出现频率较高,常以选择题的形式考查,分值一般为6分。

正弦交变电流的函数表达式、峰值和有效值Ⅰ二、变压器电能的输送理想变压器Ⅱ选择、计算明热点预计高考中,对交流电的考查仍会集中在有效值、瞬时值的计算上,还会综合变压器、远距离输电知识进行考查。

远距离输电Ⅰ十一传感器的简单用填空第1节交变电流的产生及描述(1)矩形线圈在匀强磁场中匀速转动时,一会产生正弦式交变电流。

(×)(2)线圈在磁场中转动的过程中穿过线圈的磁通量最大时,产生的感电动势也最大。

(×)(3)矩形线圈在匀强磁场中匀速转动经过中性面时,线圈中的感电动势为零,电流方向发生改变。

(√)(4)交流电气设备上所标的电压和电流值是交变电流的有效值。

(√)(5)交流电压表和电流表测量的是交流电的峰值。

(×)(6)交变电流的峰值总是有效值的2倍。

(×)要点一交变电流的产生和描述1.正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。

(2)两个特殊位置的特点:①线圈平面与中性面重合时,S ⊥B ,Φ最大,ΔΦΔt =0,e =0,i =0,电流方向将发生改变。

②线圈平面与中性面垂直时,S ∥B ,Φ=0,ΔΦΔt 最大,e 最大,i 最大,电流方向不改变。

(3)电流方向的改变:线圈通过中性面时,电流方向发生改变,一个周期内线圈两次通过中性面,因此电流的方向改变两次。

(4)交变电动势的最大值E m =nBSω,与转轴位置无关,与线圈形状无关。

2.正弦式交变电流的变化规律(线圈在中性面位置开始计时)规律物理量函数表达式图像磁通量Φ=Φm cos ωt =BS cos ωt电动势e =E m sin ωt =nBSωsinωt电压u =U m sin ωt =RE mR +r sin ωt电流i =I m sin ωt =E mR +rsin ωt1.一边长为L 的正方形单匝线框绕垂直于匀强磁场的固轴转动,线框中产生的感电动势e 随时间t 的变化情况如图10­1­1所示。

高考总复习 物理第十章 交变电流 传感器

高考总复习 物理第十章 交变电流 传感器

第十章交变电流传感器第1讲交变电流的产生和描述(1)定义:大小和方向都随时间做周期性变化的电流.(2)图象:如图(a)、(b)、(c)、(d)所示都属于交变电流.其中按正弦规律变化的交变电流叫正弦交流电,如图(a)所示.2.正弦交流电的产生和图象(1)产生:在匀强磁场里,线圈绕垂直于磁场方向的轴匀速转动.(2)图象:用以描述交流电随时间变化的规律,如果线圈从中性面位置开始计时,其图象为正弦曲线.如图(e)、(f)所示.判断正误,正确的划“√”,错误的划“×”.(1)交变电流的主要特征是电流的方向随时间发生周期性变化.()(2)线圈平面与磁感线垂直的位置称为中性面.()(3)矩形线圈在匀强磁场中匀速转动经过中性面时,线圈中的感应电动势为最大.()答案(1)√(2)√(3)×正弦交变电流的函数表达式、有效值(考纲要求Ⅰ)1.周期和频率(1)周期(T):交变电流完成一次周期性变化(线圈转一周)所需的时间,单位是秒(s),公式T=2πω.(2)频率(f):交变电流在1 s内完成周期性变化的次数.单位是赫兹(Hz).(3)周期和频率的关系:T=1f或f=1T.2.正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e随时间变化的规律:e=E m sin_ωt.(2)负载两端的电压u随时间变化的规律:u=U m sin_ωt.(3)电流i随时间变化的规律:i=I m sin_ωt.其中ω等于线圈转动的角速度,E m =nBSω.3.交变电流的瞬时值、峰值、有效值(1)瞬时值:交变电流某一时刻的值,是时间的函数.(2)峰值:交变电流(电流、电压或电动势)所能达到的最大的值,也叫最大值.(3)有效值:跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值.对正弦交流电,其有效值和峰值的关系为:E=E m2,U=U m2,I=I m2.判断正误,正确的划“√”,错误的划“×”.(1)在一个周期内交变电流的方向要改变两次.()(2)交流电气设备上所标的电压和电流值及交流电压表和电流表测量的是交流电的有效值.()(3)交变电流的峰值总是有效值的2倍.()答案(1)√(2)√(3)×基础自测1.(单选)关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是().A.线圈平面每经过中性面一次,感应电流的方向就改变一次,感应电动势的方向不变B.线圈每转动一周,感应电流的方向改变一次C.线圈平面经过中性面一次,感应电动势和感应电流的方向都改变一次D.线圈每转动一周,感应电动势和感应电流的方向都改变一次解析依据交流电的变化规律可知,如果从中性面开始计时,有e=E m sin ωt 和i=I m sin ωt;如果从垂直于中性面的位置开始计时,有e=E m cos ωt和i=I m cos ωt.不难看出:线圈平面每经过中性面一次,感应电流的方向就改变一次,感应电动势的方向也改变一次;线圈每转动一周,感应电流的方向和感应电动势的方向都改变两次.故正确答案为C.答案 C2.(单选)风力发电机为一种新能源产品,功率为200 W到15 kW,广泛应用于分散住户.若风力发电机的矩形线圈在匀强磁场中匀速转动,当线圈通过中性面时,下列说法正确的是().A.穿过线圈的磁通量最大,线圈中的感应电动势最大B.穿过线圈的磁通量等于零,线圈中的感应电动势最大C.穿过线圈的磁通量最大,线圈中的感应电动势等于零D.穿过线圈的磁通量等于零,线圈中的感应电动势等于零解析当线圈通过中性面时,感应电动势为零,但此时穿过线圈的磁通量最大;当线圈平面转到与磁感线平行时,穿过线圈的磁通量为零,但此时感应电动势最大.答案 C3.(2013·福建泉州模拟)(单选)如图所示,面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动,能产生正弦交变电动势e=BSωsinωt的图是().解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动,产生的正弦交变电动势为e=BSωsin ωt,由这一原理可判断,A图中感应电动势为e=BSωsin ωt;B图中的转动轴不在线圈所在平面内;C、D图转动轴与磁场方向平行,而不是垂直.答案 A4.(多选)一个单匝矩形线框的面积为S,在磁感应强度为B的匀强磁场中,从线圈平面与磁场垂直的位置开始计时,转速为n转/秒,则().A.线框交变电动势的最大值为nπBSB.线框交变电动势的有效值为2nπBSC.从开始转动经过14周期,线框中的平均感应电动势为2nBSD.感应电动势瞬时值为e=2nπBS sin 2nπt解析线框交变电动势的最大值为E m=BSω=2nπBS,产生的感应电动势瞬时值为e=2nπBS sin 2nπt,A错、D对;该线框交变电动势的有效值为E=E m2=2nπBS,B对;线框中的平均感应电动势E=ΔΦΔt=4nBS,C错.答案BD5.(单选)在匀强磁场中一矩形金属框绕与磁感线垂直的转轴匀速转动,如图10-1-1甲所示,产生的交变电动势的图象如图乙所示,则().图10-1-1A.t=0.005 s时线框的磁通量变化率为零B.t=0.01 s时线框平面与中性面重合C.线框产生的交变电动势有效值为311 VD.线框产生的交变电动势频率为100 Hz解析由图象知,该交变电流电动势峰值为311 V,交变电动势频率为f=50 Hz,C、D错;t=0.005时,e=311 V,磁通量变化最快,t=0.01 s时,e=0,磁通量最大,线圈处于中性面位置,A错,B对.答案 B热点一正弦交变电流的产生及变化规律1.正弦式交变电流的变化规律线圈在中性面位置时开始计时续表2.(1)线圈平面与中性面重合时,S⊥B,Φ最大,ΔΦΔt=0,e=0,i=0,电流方向将发生改变.(2)线圈平面与中性面垂直时,S ∥B ,Φ=0,ΔΦΔt 最大,e 最大,i 最大,电流方向不改变.【典例1】 (2013·山东卷,17)如图10-1-2甲是小型交流发电机的示意图,两磁极N 、S 间的磁场可视为水平方向的匀强磁场,为交流电流表.线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图象如图乙所示.以下判断正确的是( ).图10-1-2A .电流表的示数为10 AB .线圈转动的角速度为50 π rad/sC .0.01 s 时线圈平面与磁场方向平行D .0.02 s 时电阻R 中电流的方向自右向左解析 电流表的示数为交变电流的有效值10 A ,A 项正确;由ω=2πT 可得,线圈转动的角速度为ω=100 π rad/s ,B 项错;0.01 s 时,电路中电流最大,故该时刻通过线圈的磁通量最小,即该时刻线圈平面与磁场平行,C 项正确;根据楞次定律可得,0.02 s 时电阻R 中电流的方向自左向右,D 项错.答案 AC 反思总结 解决交变电流图象问题的三点注意(1)只有当线圈从中性面位置开始计时,电流的瞬时值表达式才是正弦形式,其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关.(2)注意峰值公式E m =nBSω中的S 为有效面积.(3)在解决有关交变电流的图象问题时,应先把交变电流的图象与线圈的转动位置对应起来,再根据特殊位置求特征解.【跟踪短训】1.如图10-1-3所示,图线a 和图线b 分别表示线圈A 和线圈B 在同一匀强磁场中匀速转动时,通过线圈的磁通量随时间的变化规律.已知线圈A 的匝数与线圈B 的匝数分别为10和30,以下说法正确的是( ).图10-1-3A .线圈A 与线圈B 转速之比2∶3B .线圈A 与线圈B 产生的最大电动势之比为1∶1C .线圈A 的感应电动势的瞬时值表达式为e =500 πcos 5πt (V)D .线圈B 在t =0.3 s 时刻时,感应电流为零解析 由图象可得T a =0.4 s ,T b =0.6 s ,则转速n a =1T a =2.5 r/s ,n b =1T b=53 r/s ,所以线圈A 与线圈B 转速之比为3∶2,A 错误;线圈A 、B 中产生的最大电动势分别为E m a =N a Φm a ωa =N a Φm a 2πT a=10×10×2π0.4 V =500 π V ,E m b =N b Φm b ωb =30×5×2π0.6 V =500π V ,所以线圈A 与线圈B 产生的最大电动势之比为1∶1,B 正确;在t =0时刻,线圈A 的感应电动势最大,因此感应电动势的瞬时值表达式为e =500πcos 5πt (V),C 正确;在t =0.3 s 时刻,通过线圈B 的磁通量为零,磁通量的变化率最大,故感应电流最大,D 错误.答案 BC热点二 交变电流“四值”的应用对交变电流的“四值”的比较和理解【典例2】如图10-1-4所示,有一矩形线圈,面积为S,匝数为N,内阻为r,在匀强磁场中绕垂直磁感线的对称轴OO′以角速度ω匀速转动,从图示位置转过90°的过程中,下列说法正确的是().图10-1-4A.通过电阻R的电荷量Q=πNBS22(R+r)B.通过电阻R的电荷量Q=NBSR+rC.外力做功的平均功率P=N2B2S2ω22(R+r)D.从图示位置开始计时,则感应电动势随时间变化的规律为e=NBSωsin ωt解析 从图示位置转过90°的过程中,磁通量的变化量ΔΦ=BS ,通过电阻R 的电荷量Q =I Δt =E R +r Δt =N ΔΦR +r =NBS R +r,故选项A 错误、B 正确;矩形线圈绕垂直磁感线的对称轴OO ′以角速度ω匀速转动,产生的感应电动势最大值为E m =NBSω,感应电流有效值为I =E m 2(R +r ),外力做功的平均功率为P =I 2(R +r )=N 2B 2S 2ω22(R +r ),选项C 正确;从图示位置开始计时,则感应电动势随时间变化的规律为e =NBSωsin ⎝ ⎛⎭⎪⎫ωt +π2,选项D 错误. 答案 BC反思总结 交变电流瞬时值表达式的求法(1)先求电动势的最大值E m =nBSω;(2)求出角速度ω,ω=2πT ;(3)明确从哪一位置开始计时,从而确定是正弦函数还是余弦函数;(4)写出瞬时值的表达式.【跟踪短训】2.如图10-1-5所示,在匀强磁场中匀速转动的矩形线圈的周期为T ,转轴O 1O 2垂直于磁场方向,线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时,线圈转过60°时的感应电流为1 A .那么( ).图10-1-5A .线圈消耗的电功率为4 WB .线圈中感应电流的有效值为2 AC .任意时刻线圈中的感应电动势为e =4cos 2πT tD .任意时刻穿过线圈的磁通量为Φ=T πsin 2πT t解析 线圈转动角速度ω=2πT ,线圈平面从与磁场方向平行开始计时,当转过60°时,电流的瞬时值表达式为i =I m cos 60°=1 A ⇒I m =2 A ,正弦交变电流有效值I =I m 2= 2 A ,B 项错;线圈消耗的功率P =I 2R =4 W ,A 项正确;由欧姆定律可知,感应电动势最大值E m =I m R =4 V ,所以瞬时值表达式为e =4 cos 2πT t ,C 项正确;通过线圈的磁通量Φ=Φm sin ωt =Φm sin 2πT t ,由感应电动势的最大值E m =BSω=Φm ×2πT ⇒Φm =E m T 2π,解两式得:Φ=E m T 2πsin 2πT t =2T πsin 2πT t ,D 项错.答案 AC3.(2013·东北三校一模,19)如图10-1-6所示,一个“”形线框处在磁感应强度大小为B 的匀强磁场中,OO ′为磁场的边界.现使线框以角速度ω绕轴OO ′匀速转动,通过金属转轴和电刷与阻值为R 的外电阻相连.已知线框各边长为L ,总电阻为r ,不计转轴与电刷的电阻,则电路中电流的有效值为( ).图10-1-6 A.BωL 2R +rB.2BωL 22(R +r )C.2BωL 24(R +r ) D.BωL 22(R +r )解析 由交流电产生的原理可知,线框以图示位置为起点,以转过角度为阶段分析,在0~π2内产生顺时针方向的电流,π2~32π内无电流产生,32π~2π内产生逆时针方向的电流,π2、32π时产生的电流值最大为I m =BL 2ωR +r.由交流电有效值定义可得:⎝ ⎛⎭⎪⎫I m 22R 总·T 4+0+⎝ ⎛⎭⎪⎫I m 22R 总·T 4=I 2x R 总T ,得I x =I m 2=BL 2ω2(R +r ),所以D 正确. 答案 D思想方法 16.求交变电流有效值的方法1.公式法利用E =E m 2,U =U m 2,I =I m 2计算,只适用于正余弦式交流电. 2.利用有效值的定义计算(非正弦式交流电)在计算有效值“相同时间”至少取一个周期或周期的整数倍.3.利用能量关系当有电能和其他形式的能转化时,可利用能的转化和守恒定律来求有效值.【典例1】 (利用有效值的定义计算——分段转化为直流电)如图10-1-7所示为一交变电流随时间变化的图象,此交流电的有效值是( ).图10-1-7A .5 2 AB .5 AC .3.5 2 AD .3.5 A解析 选择一个周期(0.02 s)的时间,根据交流电有效值的定义和焦耳定律,有:I 2R ×0.02=(42)2R ×0.01+(32)2R ×0.01 解之得:I =5 A ,即B 项正确.答案 B【典例2】 (利用有效值的定义计算——分段转化为正弦交变电流)图10-1-8是表示一交变电流随时间变化的图象,其中,从t =0开始的每个T 2时间内的图象均为半个周期的正弦曲线.求此交变电流的有效值.图10-1-8解析 虽然此题所给交变电流正、负半周的最大值不同,但在任意一个周期内,前半周期和后半周期的有效值是可以求的,分别为I 1=22 A ,I 2=42A .设所求交变电流的有效值为I ,根据有效值的定义,选择一个周期的时间,利用在相同时间内通过相同的电阻所产生的热量相等,由焦耳定律得I 2RT =I 21R T 2+I 22R T 2即I 2=⎝ ⎛⎭⎪⎫222×12+⎝ ⎛⎭⎪⎫422×12 答案 5 A即学即练 如图10-1-9所示的区域内有垂直于纸面的匀强磁场,磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界).则线框内产生的感应电流的有效值为( ).图10-1-9A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4RD.BL 2ω4R解析 线框转动的角速度为ω,进磁场的过程用时18周期,出磁场的过程用时18周期,进、出磁场时产生的感应电流大小均为I ′=12BL 2ωR ,则转动一周产生的感应电流的有效值I 满足:I 2RT =⎝ ⎛⎭⎪⎪⎫12BL 2ωR 2R ×14T ,解得I =BL 2ω4R ,D 项正确.答案 D附:对应高考题组(PPT 课件文本,见教师用书)1.(2011·天津理综,4)在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则( ).A .t =0.005 s 时线框的磁通量变化率为零B .t =0.01 s 时线框平面与中性面重合C .线框产生的交变电动势有效值为311 VD .线框产生的交变电动势频率为100 Hz解析 线框中感应电动势与磁通量的变化率成正比,而t =0.005 s 时e 最大,故A 错误.t =0.01 s 时e =0,故B 正确.电动势有效值为311×22 V ≈220 V ,故C 错误.周期T =0.02 s ,频率f =1T =50 Hz ,故D 错误.答案 B2.(2012·北京理综,15)一个小型电热器若接在输出电压为10 V 的直流电源上,消耗电功率为P ;若把它接在某个正弦式交流电源上,其消耗的电功率为P 2.如果电热器电阻不变,则此交流电源输出电压的最大值为().A .5 VB .5 2 VC .10 VD .10 2 V解析 根据P =U 2R ,对直流电有P =102R ,对正弦式交流电有P 2=U ′2R ,所以正弦式交流电的有效值为U ′=PR 2=102V ,故交流电源输出电压的最大值U m ′=2U ′=10 V ,故选项C 正确,选项A 、B 、D 错误.答案 C3.(2012·广东理综,19)某小型发电机产生的交变电动势为e =50sin 100πt (V).对此电动势,下列表述正确的有( ).A .最大值是50 2 VB .频率是100 HzC .有效值是25 2 VD .周期是0.02 s解析 交变电动势e =E m sin ωt 或e =E m cos ωt ,其中E m 为电动势的最大值,ω为角速度,有效值E =E m 2,周期T =2πω,频率f =1T .由e =50sin 100πt (V)知,E m =50 V ,E =502V =25 2 V ,T =2πω=2π100π s =0.02 s ,f =1T =10.02 Hz =50 Hz ,所以选项C 、D 正确.答案 CD4.(2012·安徽卷,23)如图甲所示是交流发电机模型示意图.在磁感应强度为B 的匀强磁场中,有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO ′转动,由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO ′转动的金属圆环相连接,金属圆环又分别与两个固定的电刷保持滑动接触,这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路.图乙是线圈的主视图,导线ab 和cd 分别用它们的横截面来表示.已知ab 长度为L 1,bc 长度为L 2,线圈以恒定角速度ω逆时针转动.(只考虑单匝线圈)(1)线圈平面处于中性面位置时开始计时,试推导t 时刻整个线圈中的感应电动势e 1的表达式;(2)线圈平面处于与中性面成φ0夹角位置时开始计时,如图丙所示,试写出t 时刻整个线圈中的感应电动势e 2的表达式;(3)若线圈电阻为r ,求线圈每转动一周电阻R 上产生的焦耳热.(其它电阻均不计)解析 (1)矩形线圈abcd 在磁场中转动时,ab 、cd 切割磁感线,且转动的半径为r =L 22,转动时ab 、cd 的线速度v =ωr =ωL 22,且与磁场方向的夹角为ωt ,所以,整个线圈中的感应电动势e 1=2BL 1v sin ωt =BL 1L 2ωsin ωt .(2)当t =0时,线圈平面与中性面的夹角为φ0,则某时刻t 时,线圈平面与中性面的夹角为(ωt +φ0),故此时感应电动势的瞬时值e 2=2BL 1v sin(ωt +φ0)=BL 1L 2ωsin(ωt +φ0).(3)线圈匀速转动时感应电动势的最大值E m =BL 1L 2ω,故有效值E =E m 2=BL 1L 2ω2 回路中电流的有效值I =E R +r =BωL 1L 22(R +r ),根据焦耳定律知转动一周电阻R 上的焦耳热为Q =I 2RT =⎣⎢⎡⎦⎥⎤BωL 1L 22(R +r )2R ·2πω=πωRB 2L 21L 22(R +r )2. 答案 (1)e 1=BL 1L 2ωsin ωt (2)e 2=BL 1L 2ωsin(ωt +φ0) (3)πωRB 2L 21L 22(R +r )2A 对点训练——练熟基础知识题组一交变电流的产生及变化规律1.(单选)一矩形线框在匀强磁场内绕垂直于磁场的轴匀速转动的过程中,线框输出的交流电压随时间变化的图象如图10-1-10所示,下列说法中正确的是().图10-1-10A.t=0时刻线框平面与磁场平行B.交流电压的频率为4 HzC.1 s末线框平面垂直于磁场,通过线框的磁通量变化最快D.2 s末线框平面垂直于磁场,通过线框的磁通量最大解析由u-t图象可知,t=0时刻瞬时电压为零,线框处于中性面,频率f =0.25 Hz,故选项A、B错误;由图象可知,1 s末交变电压最大,通过线框=1T的磁通量变化率最大,此时线框与磁场方向平行,而2 s末交变电压为零,此时线框经过中性面与磁场垂直,穿过线框的磁通量最大,故选项C错误、D正确.答案 D2.(单选)如图10-1-11所示为发电机结构示意图,其中N、S是永久磁铁的两个磁极,其表面呈半圆柱面状.M是圆柱形铁芯,它与磁极柱面共轴,铁芯上绕有矩形线框,可绕与铁芯共轴的固定轴转动.磁极与铁芯间的磁场均匀辐向分布.从图示位置开始计时,当线框匀速转动时,图中能正确反映线框感应电动势e随时间t的变化规律的是().图10-1-11解析矩形线框在均匀辐向磁场中转动,v始终与B垂直,由E=BL v知E 大小不变,方向周期性变化.答案 D3.(单选)某台家用柴油发电机正常工作时能够产生与我国照明电网相同的交变电流.现在该发电机出现了故障,转子匀速转动时的转速只能达到正常工作时的一半,则它产生的交变电动势随时间变化的图象是().解析线圈转速为正常时的一半,据ω=2πn=2πT知,周期变为正常时的2倍,又据E m=NBSω知,最大值变为正常时的一半,结合我国电网交流电实际情况,知正确选项为B.答案 B题组二交变电流有效值的计算4.(单选)如图10-1-12所示,图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系.若使这两种电流分别通过两个完全相同的电阻,则经过1 min的时间,两电阻消耗的电功之比W甲∶W乙为().图10-1-12A .1∶2B .1∶2C .1∶3D .1∶6解析 电功的计算中,I 要用有效值计算.图甲中,由有效值的定义得 ⎝ ⎛⎭⎪⎫122R ×2×10-2+0+⎝ ⎛⎭⎪⎫122R ×2×10-2=I 21R ×6×10-2 得I 1=33 A图乙中,I 的值不变,I 2=1 A由W =UIt =I 2Rt 可以得到W 甲∶W 乙=1∶3.答案 C5.(多选)如图10-1-13所示,先后用不同的交流电源给同一盏灯泡供电.第一次灯泡两端的电压随时间按正弦规律变化,如图10-1-14甲所示;第二次灯泡两端的电压变化规律如图乙所示.若图甲、乙中的U 0、T 所表示的电压、周期值是相等的,则以下说法正确的是( ).图10-1-13图10-1-14A .第一次灯泡两端的电压有效值是22U 0B .第二次灯泡两端的电压有效值是32U 0C .第一次和第二次灯泡的电功率之比是2∶9D .第一次和第二次灯泡的电功率之比是1∶5解析 第一次所加正弦交流电压的有效值为U 1=22U 0,A 项正确;设第二次所加交流电压的有效值为U 2,则根据有效值的含义有U 22R T =(2U 0)2R ·T 2+U 20R ·T 2,解得U 2=102U 0,B 项错;根据电功率的定义式P =U 2R 可知,P 1∶P 2=1∶5,C 项错、D 项正确.答案 AD题组三 交变电流“四值”的应用6.(单选)电阻R 1、R 2与交流电源按照如图10-1-15甲所示方式连接,R 1=10 Ω、R 2=20 Ω.合上开关S 后,通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示.则( ).图10-1-15A .通过R 1的电流的有效值是1.2 AB .R 1两端的电压有效值是6 VC .通过R 2的电流的有效值是1.2 2 AD .R 2两端的电压有效值是6 2 V解析 由题图知流过R 2交流电电流的最大值I 2m =0.6 2 A ,有效值I 2=I 2m 2=0.6 A ,故选项C 错误;由U 2m =I 2m R 2=12 2 V 知,U 2=12 V ,选项D 错误;因串联电路电流处处相同,则I1m=0.6 2 A,电流的有效值I1=I1m2=0.6 A,故选项A错误;由U1=I1R1=6 V,故选项B正确.答案 B7.(多选)如图10-1-16所示,闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动,沿着OO′方向观察,线圈沿逆时针方向转动.已知匀强磁场的磁感应强度为B,线圈匝数为n,ab边的边长为l1,ad边的边长为l2,线圈的电阻为R,转动的角速度为ω,则当线圈转至图示位置时().图10-1-16A.线圈中感应电流的方向为abcdaB.线圈中的感应电动势为2nBl2ωC.穿过线圈磁通量随时间的变化率最大D.线圈ad边所受安培力的大小为n2B2l1l22ωR解析当线圈转到图示的位置时,线圈的磁通量即将向右增加,由楞次定律结合安培定则可知,线圈中感应电流的方向为adcba,故A错误;当转到图示的位置时产生的电动势最大,由法拉第电磁感应定律可得,穿过线圈的磁通量的变化率最大.此时电动势的大小为:e=2nBl2ωl12=nBl1l2ω,B错误,C正确;线圈此时的感应电流大小为:I=eR =nBl1l2ωR,所以ad边所受的安培力的大小为:F=nBIl2,代入I可得:F=n2B2l1l22ωR,D正确.答案CD8.(单选)一台小型发电机产生的电动势随时间变化的正弦规律图象如图10-1-17甲所示.电路组成如图乙所示,已知发电机线圈内阻为5.0 Ω,外接灯泡阻值为95.0 Ω,灯泡正常发光,则( ).图10-1-17A .电压表的示数为220 VB .电路中的电流方向每秒钟改变50次C .灯泡消耗的功率为509 WD .发电机线圈内阻每秒钟产生的焦耳热为24.2 J解析 电压表的示数应为有效值,U =U m 2·R R +r=209 V ,A 项错;电路中的电流方向每秒钟改变100次,B 项错;P 灯=U 2R =459.8 W ,C 项错;发电机线圈内阻的发热功率为P ′=I 2r =⎝ ⎛⎭⎪⎫U R 2r =24.2 W ,每秒生热24.2 J ,D 项对. 答案 D9.(2013·福建卷,15)(单选)如图10-1-18所示,实验室一台手摇交流发电机,内阻r =1.0 Ω,外接R =9.0 Ω的电阻.闭合开关S ,当发电机转子以某一转速匀速转动时,产生的电动势e =102sin 10πt (V),则( ).图10-1-18A .该交变电流的频率为10 HzB .该电动势的有效值为10 2 VC .外接电阻R 所消耗的电功率为10 WD .电路中理想交流电流表的示数为1.0 A解析 由e =102sin 10πt (V)知电动势的有效值E 有=E m 2=1022V =10 V ,故B 选项错误;电路中的理想电流表示数为电流的有效值:I 有=E 有r +R =1.0 A ,故D 选项正确;电阻R 消耗的电功率P =I 2有·R =9.0 W ,故C 选项错误;交流电的角速度ω=10π rad/s ,所以频率f =ω2π=5 Hz ,故A 选项错误.答案 D10.(单选)如图10-1-19所示,矩形线圈面积为S ,匝数为N ,线圈电阻为r ,在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω匀速转动,外电路电阻为R ,当线圈由图示位置转过60°的过程中,下列判断正确的是( ).图10-1-19A .电压表的读数为NBSω2B .通过电阻R 的电荷量为q =NBS 2(R +r )C .电阻R 所产生的焦耳热为Q =N 2B 2S 2ωR π4(R +r )2D .当线圈由图示位置转过60°时的电流为NSBω2(R +r )解析 线圈在磁场中转动产生正弦交流电,其电动势的最大值为E m =NBSω,电动势的有效值为E =NBSω2,电压表的读数等于交流电源的路端电压,且为有效值,则U =NBSωR 2(R +r ),A 错误;求通过电阻R 的电荷量要用交流电的平均电流,即q =I t =N ΔΦR +r =N ⎝ ⎛⎭⎪⎫BS -12BS R +r =NBS 2(R +r ),故B 正确;计算电阻R 上产生的焦耳热应该用有效值,则电阻R 产生的焦耳热为Q =I 2Rt =⎣⎢⎡⎦⎥⎤NBSω2(R +r )2R π3ω=πN 2B 2S 2Rω6(R +r )2,故C 错误;线圈由图示位置转过60°时的电流为瞬时值,则符合电流瞬时值表达式,大小为i =NBSωR +r sin π3=3NBSω2(R +r ),故D 错误. 答案 BB 深化训练——提高能力技巧11.(2013·西安五校联考)(单选)如图10-1-20所示,N 匝矩形导线框以角速度ω在磁感应强度为B 的匀强磁场中绕轴OO ′匀速转动,线框面积为S ,线框的电阻、电感均不计,外电路接有电阻R 、理想电流表和二极管D .二极管D 具有单向导电性,即正向电阻为零,反向电阻无穷大.下列说法正确的是( ).图10-1-20A .图示位置电流表的示数为0B .R 两端电压的有效值U =ω2NBS C .一个周期内通过R 的电荷量q =2BS /RD .交流电流表的示数I =ω2R NBS解析 图示位置电流表测的是有效值,故其示数不为0,选项A 错误;由于接有二极管,二极管D 具有单向导电性,由⎝ ⎛⎭⎪⎫ω2R NBS 2RT /2=U 2T /R 解得R 两端电压的有效值U =ωNBS /2,交流电流表的示数I =ω2R NBS ,选项B 错误、D 正确;一个周期内通过R 的电荷量q =2NBS /R ,选项C 错误.答案 D12.(多选)如图10-1-21甲所示,将阻值为R =5 Ω的电阻接到内阻不计的正弦交变电源上,电流随时间变化的规律如图乙所示,电流表串联在电路中测量电流的大小.对此,下列说法正确的是( ).图10-1-21A .电阻R 两端电压变化规律的函数表达式为u =2.5sin(200πt ) VB .电阻R 消耗的电功率为1.25 WC .如图丙所示,若此交变电流由一矩形线框在匀强磁场中匀速转动产生,当线圈的转速提升一倍时,电流表的示数为1 AD .这一交变电流与图丁所示电流比较,其有效值之比为12解析 图乙所示电流的最大值为I m =0.5 A ,周期为T =0.01 s ,其角速度为ω=2πT =200π rad/s ,由欧姆定律得U m =I m R =2.5 V .所以R 两端电压的表达式为u =2.5sin(200πt ) V ,选项A 正确.该电流的有效值为I =I m 2,电阻R 消耗的电功率为P =I 2R ,解得P =0.625 W ,B 选项错误.○A 的示数为有效值,该交变电流由图丙所示矩形线圈在匀强磁场中匀速转动产生,当转速提升一倍时,电动势的最大值E m =nBSω为原来的2倍.电路中电流的有效值也是原来的2倍,为2×0.52A ≠1 A .选项C 错误.图乙中的正弦交变电流的有效值为0.52A .图丁所示的交变电流虽然方向发生变化,但大小恒为0.5 A ,可知选项D 正确.答案 AD。

第十章 交变电流 传感器10-1(新课标复习资料)

第十章 交变电流  传感器10-1(新课标复习资料)

高三物理
交流电的产生和变化规律
1.交变电流
方 大小和方向都随时间做周期性变化的电流.其中,方 大小 方向
向 向随时间变化是交变电流的最主要特征.
随 堂 针 对 训 练
