【最新】高考物理一轮复习第十章交变电流传感器冲刺训练
高考物理一轮总复习 必修部分 第10章 交变电流 传感器
2.正弦交变电流的产生和变化规律 (1)产生:在匀强磁场中,线圈绕垂直于磁场方向的轴 匀速转动 产生的电流是正弦交变电流。
(2)中性面 ①中性面: 线圈平面与磁感线垂直的位置 称为中性面。
②中性面的特点以及与峰值面(中性面的垂面)的比较
中性面
峰值面
含义
线圈平面与磁场方向垂直
线圈平面与磁场方向平行
A.在线圈平面转到中性面的瞬间,穿过线圈的磁通量最大 B.在线圈平面转到中性面的瞬间,线圈中的感应电流最大 C.在线圈平面转到跟中性面垂直的瞬间,穿过线圈的磁通量最小 D.在线圈平面转到跟中性面垂直的瞬间,线圈中的感应电流最小
解析 线圈在中性面的瞬间,穿过线圈的磁通量最大,感应电动势最小为 0,所以感应电流也最小为 0,所以 A 选项正确,B 选项错误。在与中性面垂直的瞬间,磁通量最小,感应电动势最大,所以感应电 流最大,C 选项正确,D 选项错误。
4.[描述交流电的物理量](多选)如图所示,光滑绝缘水平桌面上直立一个单匝矩形导线框,线框的边长 LAB=0.3 m,LAD=0.2 m,总电阻为 R=0.1 Ω。在直角坐标系 xOy 中,有界匀强磁场区域的下边界与 x 轴 重合,上边界满足曲线方程 y=0.2sin103πx m,磁感应强度大小 B=0.2 T,方向垂直纸面向里。线框在沿 x 轴正方向的拉力 F 作用下,以速度 v=10 m/s 水平向右做匀速直线运动,则下列判断正确的是( )
必考部分
第10章 交变电流 传感器
高考 高考对本部分知识的考查主要以选择题的形式出现,但也出现过关于交变电流的计算
地位 题,试题的难度一般在中等偏下,分值在 6~10 分左右。
1.交变电流、交变电流的图 象 (Ⅰ) 2.正弦交变电流的函数表 考纲 达式、峰值和有效值(Ⅰ) 下载 3.理想变压器(Ⅱ) 4.远距离输电(Ⅰ) 实验十一:传感器的简单 使用

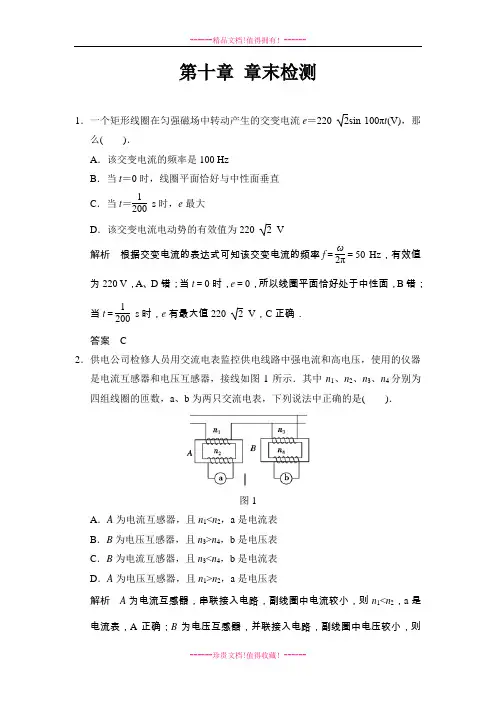

步步高高考物理一轮复习(新课标)同步测试:第10章 交变电流 传感器 章末
第十章章末检测1.一个矩形线圈在匀强磁场中转动产生的交变电流e=220 2sin 100πt(V),那么().A.该交变电流的频率是100 HzB.当t=0时,线圈平面恰好与中性面垂直C.当t=1200s时,e最大D.该交变电流电动势的有效值为220 2 V解析根据交变电流的表达式可知该交变电流的频率f=ω2π=50 Hz,有效值为220 V,A、D错;当t=0时,e=0,所以线圈平面恰好处于中性面,B错;当t=1200s时,e有最大值220 2 V,C正确.答案 C2.供电公司检修人员用交流电表监控供电线路中强电流和高电压,使用的仪器是电流互感器和电压互感器,接线如图1所示.其中n1、n2、n3、n4分别为四组线圈的匝数,a、b为两只交流电表,下列说法中正确的是().图1A.A为电流互感器,且n1<n2,a是电流表B.B为电压互感器,且n3>n4,b是电压表C.B为电流互感器,且n3<n4,b是电流表D.A为电压互感器,且n1>n2,a是电压表解析A为电流互感器,串联接入电路,副线圈中电流较小,则n1<n2,a是电流表,A正确;B为电压互感器,并联接入电路,副线圈中电压较小,则n3>n4,b是电压表,B正确.答案AB3.电阻R1、R2和交流电源按照图2甲所示方式连接,R1=10 Ω,R2=20 Ω.合上开关S后,通过电阻R2的正弦交变电流i随时间t变化的情况如图乙所示,则().图2A.通过R1的电流的有效值是1.2 AB.R1两端的电压有效值是6 VC.通过R2的电流的有效值是1.2 2 AD.R2两端的电压有效值是6 2 V解析由题图知流过R2交流电电流的最大值I2m=0.6 2 A,故选项C错误;由U2m=I2m R2=12 2 V知,选项D错误;因串联电路电流处处相同,则I1m=0.6 2 A,电流的有效值I1=I1m2=0.6 A,故A项错误;由U1=I1R1=6 V,故选项B正确.答案 B4.如图3所示,图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象,当调整线圈转速后,所产生正弦交流电的图象如图线b所示,以下关于这两个正弦交流电的说法正确的是().图3A .在图中t =0时刻穿过线圈的磁通量均为零B .线圈先后两次转速之比为3∶2C .交流电a 的瞬时值为u =10sin 5πt (V)D .交流电b 的最大值为203 V解析 由图可知t =0时刻感应电动势为零,穿过线圈的磁通量最大,选项A 错误;由图可知T a =0.4 s ,T b =0.6 s ,线圈先后两次转速之比n a ∶n b =T b ∶T a=3∶2,选项B 正确;交流电a 的瞬时值为u =U m sin ⎝ ⎛⎭⎪⎫2πT a t ,得u =10sin 5πt (V),选项C 正确;感应电动势最大值U m =NBSω=NBS ⎝ ⎛⎭⎪⎫2πT ,所以U m a ∶U m b =T b ∶T a ,交流电b 的最大值为203 V ,选项D 正确.答案 BCD5.如图4所示,abcd 为一边长为L 、匝数为N 的正方形闭合线圈,绕对称轴OO ′匀速转动,角速度为ω.空间中只有OO ′左侧存在垂直纸面向里的匀强磁场,磁感应强度为B .若闭合线圈的总电阻为R ,则( ).图4A .线圈中电动势的有效值为22NBL 2ωB .线圈中电动势的最大值为12NBL 2ωC .在转动一圈的过程中,线圈中有一半时间没有电流D .当线圈转到图中所处的位置时,穿过线圈的磁通量为12NBL 2解析最大值E m=12NBL2ω,有效值E=E m2=24NBL2ω.在转动的过程中,线圈始终有一半在磁场中运动,故线圈中始终有电流通过.图中所示位置中,穿过线圈的磁通量为12BL2,正确选项为B.答案 B6.如图5所示,矩形线圈abcd与可变电容器C、理想电流表A组成闭合电路.线圈在有界匀强磁场中绕垂直于磁场的bc边匀速转动,转动的角速度ω=100π rad/s.线圈的匝数N=100,边长ab=0.2 m,ad=0.4 m,电阻不计.磁场只分布在bc边的左侧,磁感应强度大小B=216πT.电容器放电时间不计.下列说法正确的是().图5A.该线圈产生的交流电动势峰值为50 VB.该线圈产生的交流电动势有效值为25 2 VC.电容器的耐压值至少为50 VD.电容器的电容C变大时,电流表的示数变小解析该交流电的瞬时值表达式为e=NBSωsin ωt=502sin 100πt V,其峰值为50 2 V,所以A、C均错.由于一个周期内只有半个周期产生感应电动势,所以有E2R T=502R×T2+0,解得E=25 2 V,即B正确.C变大时电容器对交流电的阻碍作用减小,电流表的示数变大,所以D错.答案 B7.某水电站,用总电阻为2.5 Ω的输电线输电给500 km 外的用户,其输出电功率是3×106 kW ,现用500 kV 电压输电,则下列说法正确的是( ).A .输电线上输送的电流大小为2.0×105 AB .输电线上由电阻造成的损失电压为15 kVC .若改用5 kV 电压输电,则输电线上损失的功率为9×108 kWD .输电线上损失的功率为ΔP =U 2r ,U 为输电电压,r 为输电线的电阻解析 输电线上输送的电流I =P U =3×106 kW 500 kV =6 000 A ,A 错;输电线上损失的电压为ΔU =Ir =6 000×2.5 V =1.5×104 V =15 kV ,B 对;若改用5 kV的电压输电,则输电线上输送的电流I ′=P U ′=3×106 kW 5 kV =6×105 A ,输电线上损失的功率ΔP =I ′2r =(6×105)2×2.5 W =9×108 kW ,表明电能将在线路上损耗完,则输电线上损失的功率为3×106 kW ,C 错;D 项中输电线上损失的功率ΔP =U 2r ,U 应为输电线上损耗的电压,而不是输电电压,D 错. 答案 B8.电阻为1 Ω的矩形线圈绕垂直于磁场方向的轴,在匀强磁场中匀速转动,产生的交变电动势随时间变化的图象如图6所示.现把交流电加在电阻为9 Ω的电热丝上,下列判断正确的是( ).图6A .线圈转动的角速度ω=100 rad/sB .在t =0.01 s 时刻,穿过线圈的磁通量最大C .电热丝两端的电压U =100 2 VD .电热丝此时的发热功率P =1 800 W解析 由题图可以看出该交变电流的周期T =0.02 s ,则角速度ω=2πT =2π0.02=100π rad/s,A项错.t=0.01 s时刻,电压达到最大,则此时磁通量变化率最大,磁通量为零,B项错.电热丝两端电压为路端电压U R=RR+rU=99+1×U m2=90 2 V,故C项错.根据电功率公式P=U2RR=(902)29W=1 800 W,故D项正确.答案 D9.如图7甲所示,矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动,输出交流电的电动势图象如图乙所示,经原副线圈的匝数比为1∶10的理想变压器给一灯泡供电,如图丙所示,副线圈电路中灯泡额定功率为22 W.现闭合开关,灯泡正常发光.则().图7A.t=0.01 s时刻穿过线框回路的磁通量为零B.交流发电机的转速为50 r/sC.变压器原线圈中电流表示数为1 AD.灯泡的额定电压为220 2 V解析由题图知t=0.01 s时e=0,此时线圈平面位于中性面,磁通量最大,A错;周期T=0.02 s,所以n=1T=50 r/s,B对;由理想变压器原理得:U1U L=n1n2,其中U1=2222V,得U L=220 V,I L=PU L=0.1 A,而I1I L=n2n1,得I1=1 A,C对;灯泡的额定电压为交流电压的有效值220 V,D错.答案BC10.如图8甲所示,理想变压器的原线圈电路中装有0.5 A的保险丝L,原线圈匝数n1=600匝,副线圈匝数n2=120匝.当原线圈接在如图乙所示的交流电源上时,要使整个电路和用电器正常工作,则副线圈两端可以接().图8A.阻值为12 Ω的电阻B.并联两盏“36 V,40 W”的灯泡C.工作频率为10 Hz的用电设备D.耐压值为36 V的电容器解析根据图乙可知,原线圈输入的交变电压的最大值U1m=180 2 V,有效值U1=180 V,周期T1=0.02 s,频率f1=1/T1=50 Hz,又n1∶n2=5∶1,所以副线圈的输出电压的最大值为U2m=36 2 V,有效值U2=36 V,周期T2=T1=0.02 s,频率f2=f1=50 Hz;若副线圈两端接阻值为12 Ω的电阻,则I2=U2/R=3 A,I1=n2I2/n1=0.6 A>0.5 A,即流过保险丝的电流超过了其熔断电流,选项A错误;若并联两盏“36 V,40 W”的灯泡,那么,灯泡两端电压刚好为其额定电压,此外,流过保险丝的电流I1=n2I2/n1=0.2I2=0.2×2×40 36=49(A)<0.5 A,显然,整个电路和用电器均能正常工作,所以选项B正确;输出交流电的频率为50 Hz,所以副线圈两端不可以接工作频率为10 Hz的用电设备,选项C错误;电容器的耐压值指的是允许通过的最大电压值,题中副线圈的输出电压的最大值为U2m=36 2 V>36 V,即超过了电容器的耐压值,所以选项D错误.答案 B。
高考物理一轮复习考点延伸训练:第十章《交变电流 传感器》(含解析).pdf
第十章 交变电流 传感器 (1)从近三年高考试题考点分布可以看出,高考对本章内容的考查重点有变压器的原理及应用、交变电流的有效值、交变电流的平均值以及远距离输电等知识的理解和应用。
其中针对变压器的原理及应用的题目出现的频率非常高,另外交流电的最大值、瞬时值、平均值、有效值的计算和应用也是考查频率较高的知识点。
(2)高考对本章内容的考查主要以选择题 的形式出现,多和电路相结合进行命题。
试题难度一般在中等及中等偏下的层次。
2015高考考向前瞻预计在2015年高考中,对交流电的考查仍会集中在上述知识点上,仍将通过交变电流的图像考查交变电流的四值、变压器等问题,以分值不超过6分的选择题为主。
第1节交变电流的产生及描述 交变电流的产生及变化规律 [想一想] 线圈在匀强磁场中匀速转动产生正弦交流电,对转轴方位有何要求?电动势的最大值(峰值)跟线圈角速度成正比,跟转轴的位置有关吗?跟线圈的面积成正比,跟线圈的形状有关吗? 提示:转轴必须与磁场垂直,电动势的最大值与线圈转轴的位置和线圈的形状无关。
[记一记] 1.交变电流 (1)定义:大小和方向都随时间做周期性变化的电流。
(2)图像:如图10-1-1(a)、(b)、(c)、(d)所示都属于交变电流。
其中按正弦规律变化的交变电流叫正弦式交变电流,如图10-1-1(a)所示。
10-1-1 2.正弦式电流的产生和图像 (1)产生:在匀强磁场里,线圈绕垂直于磁场方向的轴匀速转动。
(2)图像:用以描述交流电随时间变化的规律,如果线圈从中性面位置时开始计时,其图像为正弦曲线。
如图10-1-1(a)所示。
3.正弦式电流的函数表达式 若n匝面积为S的线圈以角速度ω绕垂直于磁场方向的轴匀速转动,从中性面开始计时,其函数形式为e=nBSωsin_ωt,用Em=nBSω表示电动势最大值,则有e=Emsin ωt。
其电流大小为i==sin ωt=Imsin ωt。
[试一试] 1.一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动,穿过线圈的磁通量随时间变化的图像如图10-1-2甲所示,则下列说法正确的是( ) 10-1-2 A.t=0时刻,线圈平面与中性面垂直 B.t=0.01 s时刻,Φ的变化率最大 C.t=0.02 s时刻,交流电动势达到最大 D.该线圈产生的交流电动势的图像如图乙所示 解析:选B 由Φ-t图知,t=0时,Φ最大,即线圈处于中性面位置,此时e=0,故A、D两项错误;由图知T=0.04 s,在t=0.01 s时,Φ=0,最大,e最大,则B项正确;在t=0.02 s时,Φ最大,=0,e=0,则C项错误。
(全国通用)高三物理一轮复习 第十章 交变电流 传感器-人教版高三全册物理试题
第十章交变电流传感器[备考指南]考点内容要求题型把握考情一、交变电流的产生与描述交变电流、交变电流的图像Ⅰ选择找规律从近几年高考试题来看,高考对本章内容的考查重点有:交变电流的有效值、瞬时值,变压器的原理与应用,远距离输电等知识。
其中针对变压器的原理与应用的题目出现频率较高,常以选择题的形式考查,分值一般为6分。
正弦交变电流的函数表达式、峰值和有效值Ⅰ二、变压器电能的输送理想变压器Ⅱ选择、计算明热点预计2017年高考中,对交流电的考查仍会集中在有效值、瞬时值的计算上,还会综合变压器、远距离输电等知识进展考查。
远距离输电Ⅰ实验十一传感器的简单应用填空第1节交变电流的产生与描述(1)矩形线圈在匀强磁场中匀速转动时,一定会产生正弦式交变电流。
(×)(2)线圈在磁场中转动的过程中穿过线圈的磁通量最大时,产生的感应电动势也最大。
(×)(3)矩形线圈在匀强磁场中匀速转动经过中性面时,线圈中的感应电动势为零,电流方向发生改变。
(√)(4)交流电气设备上所标的电压和电流值是交变电流的有效值。
(√) (5)交流电压表和电流表测量的是交流电的峰值。
(×) (6)交变电流的峰值总是有效值的2倍。
(×)要点一 交变电流的产生和描述1.正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。
(2)两个特殊位置的特点:①线圈平面与中性面重合时,S ⊥B ,Φ最大,ΔΦΔt =0,e =0,i =0,电流方向将发生改变。
②线圈平面与中性面垂直时,S ∥B ,Φ=0,ΔΦΔt 最大,e 最大,i 最大,电流方向不改变。
(3)电流方向的改变:线圈通过中性面时,电流方向发生改变,一个周期内线圈两次通过中性面,因此电流的方向改变两次。
(4)交变电动势的最大值E m =nBSω,与转轴位置无关,与线圈形状无关。
2.正弦式交变电流的变化规律(线圈在中性面位置开始计时)规律物理量函数表达式图像 磁通量Φ=Φm cos ωt =BS cos ωt电动势e =E m sin ωt =nBSωsinωt电压u =U m sin ωt =RE mR +rsin ωt电流i=I m sin ωt=E mR+rsin ωt[多角练通]1.一边长为L的正方形单匝线框绕垂直于匀强磁场的固定轴转动,线框中产生的感应电动势e随时间t的变化情况如图1011所示。
高考物理一轮复习 第十章 交变电流 传感器真题集训 章末验收(2021年最新整理)
2018版高考物理一轮复习第十章交变电流传感器真题集训章末验收编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(2018版高考物理一轮复习第十章交变电流传感器真题集训章末验收)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为2018版高考物理一轮复习第十章交变电流传感器真题集训章末验收的全部内容。
第十章交变电流传感器命题点一:交变电流的产生及其描述1.(多选)(2016·全国丙卷)如图,M为半圆形导线框,圆心为O M;N是圆心角为直角的扇形导线框,圆心为O N;两导线框在同一竖直面(纸面)内;两圆弧半径相等;过直线O M O N的水平面上方有一匀强磁场,磁场方向垂直于纸面。
现使线框M、N在t=0时从图示位置开始,分别绕垂直于纸面、且过O M和O N的轴,以相同的周期T逆时针匀速转动,则()A.两导线框中均会产生正弦交流电B.两导线框中感应电流的周期都等于TC.在t=T8时,两导线框中产生的感应电动势相等D.两导线框的电阻相等时,两导线框中感应电流的有效值也相等解析:选BC 两导线框匀速转动切割磁感线产生感应电动势的大小不变,选项A错误;导线框的转动周期为T,则感应电流的周期也为T,选项B正确;在t=错误!时,切割磁感线的有效长度相同,两导线框中产生的感应电动势相等,选项C正确;M导线框中一直有感应电流,N 导线框中只有一半时间内有感应电流,所以两导线框的电阻相等时,感应电流的有效值不相等,选项D错误。
命题点二:理想变压器、远距离输电2.(多选)(2016·全国丙卷)如图,理想变压器原、副线圈分别接有额定电压相同的灯泡a和b。
精品高考物理一轮复习第10章交变电流传感器4章末过关检测(十)新人教版
章末过关检测(十)(时间60分钟: 分值:100分)一、单项选择题(本题共6小题,每小题6分,共36分.在每小题给出的四个选项中,只有一个选项正确)1.如图甲所示,矩形线圈abcd 在匀强磁场中逆时针匀速转动时,线圈中产生的交流电如图乙所示,设沿abcda 方向为电流正方向,则( )A .乙图中Oa 时间段对应甲图中A 至B 图的过程B .乙图中c 时刻对应甲图中的C 图C .若乙图中d 等于0.02 s ,则1 s 内电流的方向改变了50次D .若乙图中b 等于0.02 s ,则交流电的频率为50 Hz解析:选A .由交变电流的产生原理可知,甲图中的A 、C 两图中线圈所在的平面为中性面,线圈在中性面时电流为零,再经过1/4个周期电流达到最大值,再由楞次定律判断出电流的方向,因此甲图中A 至B 图的过程电流为正且从零逐渐增大到最大值,A 正确;甲图中的C 图对应的电流为零,B 错误;每经过中性面一次线圈中的电流方向将要改变一次,所以一个周期以内电流方向要改变两次,所以在乙图中对应Od 段等于交变电流的一个周期,若已知d 等于0.02 s ,则频率为50 Hz ,1 s 内电流的方向将改变100次,C 错误;而D 选项频率应该是25 Hz .2.(2018·苏锡常镇四市高三调研)钳形电流测量仪的结构如图所示,其铁芯在捏紧扳手时会张开,可以在不切断被测载流导线的情况下,通过内置线圈中的电流值I 和匝数n 获知载流导线中的电流大小I 0,则关于该钳形电流测量仪的说法中正确的是( )A .该测量仪可测量直流电的电流B .载流导线中电流大小I 0=I nC .若钳形部分铁芯没有完全闭合,测量出的电流将小于实际电流D .若将载流导线在铁芯上多绕几匝,钳形电流测量仪的示数将变小解析:选C .该测量仪只能测量交流电的电流,选项A 错误;载流导线中电流大小I 0=nI ,选项B 错误;若钳形部分铁芯没有完全闭合,会存在漏磁现象,测量出的电流将小于实际电流,选项C 正确;由I 0=nI 知,若将载流导线在铁芯上多绕几匝,则钳形电流测量仪的示数将变大,选项D 错误.3.如图,实验室一台手摇交流发电机,内阻r =1.0 Ω,外接R =9.0 Ω的电阻.闭合开关S ,当发电机转子以某一转速匀速转动时,产生的电动势e =102sin 10πt (V),则( )A .该交变电流的频率为10 HzB .该电动势的有效值为10 2 VC .外接电阻R 所消耗的电功率为10 WD .电路中理想交流电流表A 的示数为1.0 A解析:选D .因e =102sin 10πt (V),故ω=10π rad/s ,f =ω2π=5 Hz ,选项A 错误;E m =10 2 V ,故其有效值E =E m 2=10 V ,选项B 错误;交流电表的示数及功率的计算均要用有效值,因此电路中理想交流电流表A 的示数I =E R +r =1.0 A ,选项D 正确;外接电阻R 所消耗功率为P =I 2R =1.02×9 W =9 W ,选项C 错误.4.如图甲所示,为一种调光台灯电路示意图,它通过双向可控硅电子器件实现了无级调节亮度.给该台灯接220 V 的正弦交流电后加在灯管两端的电压如图乙所示,则此时交流电压表的示数为( )A .220 VB .110 VC .2202 VD .1102V 解析:选B .设电压的有效值为U ,根据有效值定义有⎝ ⎛⎭⎪⎫22022R ·T 2=U 2RT ,解得U =110 V ,则B 正确.。
高考物理一轮复习 第十章 交变电流传感器考点课时训练课件
答案
第十一页,共17页。
课时3 电感和电容对交变电流的影响 电能 的输送
例题
答案(dá àn)
第十二页,共17页。
课时3 电感和电容对交变电流的影响 电 能的输送
例题
答案
第十三页,共17页。
课时3 电感(diàn ɡǎn)和电容对交变电流的影响 电能 的输送
《名校名师高考考点课时训练》 物理(课件)
第一页,共17页。
第十章 交变(jiāo biàn)电流 传感器
第二页,共17页。
课时1 交变电流的产生和 描述
例题
答案
第三页,共17页。
课时1 交变电流的产生 (chǎnshēng)和描述
例题
例题
答案
第十四页,共17页。
课时4 传感器的简单使用
例题
答案
第十五页,共17页。
课时4 传感器的简单使用
例题
答案
第十六页,共17页。
课时4 传感器的简单(jiǎndān)使用
例题 答案
答案
第四页,共17页。
课时1 交变电流(diànliú)的产生 和描述
例题
答案
第五页,共17页。
课时1 交变(jiāo biàn)电流的产 生和描述
第六页,共17页。
课时1 交变电流(diànliú)的产生 和描述
例题
2021-2022年高考物理一轮复习 第十章 交变电流 传感器章节同步练习
2021-2022年高考物理一轮复习第十章交变电流传感器章节同步练习电流i=I m sin ωt=E mR+rsin ωt变式1 把图像下半部分翻到t轴的上面正弦交流电是由闭合线圈在匀强磁场中匀速转动产生的。
线圈中感应电动势随时间变化的规律如图1018所示,则此感应电动势的有效值为________ V。
图1018解析:由有效值的定义式得:⎝⎛⎭⎪⎫31122R×T2×2=U2RT,得:U=220 V。
答案:220 V变式2 上下波形的最大值不一致电压u随时间t的变化情况如图1019所示,求电压的有效值?图1019解析:由有效值的定义式得:⎝⎛⎭⎪⎫15622R×T2+⎝⎛⎭⎪⎫31122R×T2=U2RT,得:U=5510 V答案:5510 V变式3 把波形的后半周期去掉家用电子调光灯的调光功能是用电子线路将输入的正弦交流电压的波形截去一部分来实现的,由截去部分的多少来调节电压,从而实现灯光的可调,比过去用变压器调压方便且体积小。
某电子调光灯经调整后电压波形如图10110所示,求灯泡两端的电压的有效值。
图10110解析:从u t 图像看出,每个周期的前半周期是正弦图形,其有效值为U 1=U m2;后半周期电压为零。
根据有效值的定义,U 2R T =()U m /22R ·T 2+0,解得U =U m2。
答案:U m2变式4 把正余弦波形变成矩形波形如图10111所示,表示一交流电的电流随时间而变化的图像,此交流电的有效值是( )图10111A .5 2 AB .3.5 2 AC .3.5 AD .5 A解析:选D 交流电的有效值是根据其热效应定义的,它是从电流产生焦耳热相等的角度出发,使交流电与恒定电流等效。
高三物理一轮复习 必考部分 第10章 交变电流 传感器章末过关练(2021年最新整理)
(江苏专用)2018届高三物理一轮复习必考部分第10章交变电流传感器章末过关练编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((江苏专用)2018届高三物理一轮复习必考部分第10章交变电流传感器章末过关练)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(江苏专用)2018届高三物理一轮复习必考部分第10章交变电流传感器章末过关练的全部内容。
章末过关练交变电流传感器(时间:60分钟满分:100分)一、单项选择题(本题共5小题,每小题5分,共25分.每小题只有一个选项符合题意).1.图1甲是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,为交流电流表.线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图象如图乙所示.以下判断正确的是()甲乙图1A.电流表的示数为10 2 AB.线圈转动的角速度为50π rad/sC.0.01 s时线圈平面与磁场方向平行D.0。
02 s时电阻R中电流的方向自右向左C 电流表示数显示的是交流电的有效值,正弦交流电的电流有效值等于最大值的错误!倍,电流表的示数为10 A,选项A错误;因为交流电的瞬时值为i=10错误!cos ωt,根据图乙可知,交流电的周期为T=2×10-2 s,则线圈转动的角速度为ω=错误!=100π rad/s,选项B错误;0时刻线圈平面与磁场平行,t=0。
01 s=错误!,t时间内线圈转过π弧度,线圈平面与磁场方向平行,选项C正确;0.02 s时的情况与0时刻的情况相同,根据右手定则可以判定,此时通过电阻R的电流方向自左向右,选项D错误.2.如图2所示,匀强磁场的磁感应强度B=错误! T.单匝矩形线圈面积S=1 m2,电阻不计,绕垂直于磁场的轴OO′匀速转动.线圈通过电刷与一理想变压器原线圈相连,为交流电流表.调整副线圈的滑动触头P,当变压器原、副线圈匝数比为1∶2时,副线圈电路中标有“36 V 36 W”的灯泡正常发光.以下判断正确的是( )【导学号:96622471】图2A.电流表的示数为1 AB.矩形线圈产生电动势的有效值为18错误! VC.从矩形线圈转到中性面开始计时,线圈电动势随时间的变化规律e=18错误!sin 90πt (V)D.若矩形线圈转速减小,为使灯泡仍能正常发光,应将P适当上移C 灯泡正常发光,故副线圈两端电压为36 V且副线圈中的电流为1 A,又因为原、副线圈匝数比为1∶2,故原线圈两端电压为18 V且线圈中电流为2 A,即电流表示数为2 A,矩形线圈产生的电动势的有效值为18 V,A、B项错误;因矩形线圈产生的交流电为正弦交流电,故交流电的最大值为E m=18 2 V,由E m=NBSω,解得ω=90π,故若从中性面开始计时,线圈电动势随时间的变化规律为e=182sin 90πt(V),C项正确;若矩形线圈转速减小,原、副线圈两端的电压都将减小,为增大副线圈两端电压,应使副线圈匝数增加,即应将P下移,D 项错误.3.有一个消毒用电器P,电阻为20 kΩ,它只有在电压高于24 V时才能工作.今用一个光敏电阻R1对它进行控制,光敏电阻在光照时为100 Ω,黑暗时为1 000 Ω.电源电动势E为36 V,内阻不计,另有一个定值电阻R2,电阻为1 000 Ω.下列电路开关闭合后能使消毒用电器在光照时正常工作,黑暗时停止工作的是()【导学号:96622472】C 对A电路,在光照时,光敏电阻为100 Ω,P电阻为20 kΩ,R2电阻为1 000 Ω,P分得电压超过错误!E,正常工作;黑暗时,光敏电阻1 000 Ω,P分得电压超过错误!E,正常工作,A错误;同理可以求得B电路在光照和黑暗时,P分得电压超过错误!E,都可以正常工作,B错误;电路C中P与R2并联,并联总电阻略小于1 000 Ω,能使消毒用电器在光照时正常工作,黑暗时停止工作,C正确;电路D中P与R1并联,光照时并联部分电阻小于100 Ω,此时P分得的电压远小于24 V,不能正常工作,黑暗时并联总电阻小于1 000 Ω,P分得电压同样小于24 V,也不能正常工作,D错误.4.如图3甲所示的电路中,理想变压器原、副线圈匝数比为10∶1,原线圈接入如图乙所示的电压,副线圈接火灾报警系统(报警器未画出),电压表和电流表均为理想电表,R0和R1为定值电阻.R为半导体热敏电阻,其阻值随温度的升高而减小.下列说法中正确的是()图3A.电压表的示数为22 VB.R处出现火情时电压表示数增大C.R处出现火情时电流表示数增大D.R处出现火情时R1消耗的功率增大C 由图乙知原线圈电压的有效值U1〈220 V,根据错误!=错误!,解得副线圈电压U2〈22 V,选项A错误;R处出现火情时热敏电阻阻值变小,副线圈总电阻变小,副线圈中电流增大,原线圈中电流也增大,所以电流表示数增大,选项C正确;副线圈两端电压不变,选项B错误;副线圈中电流增大,R0两端电压增大,R1两端的电压减小,所以R1消耗的功率减小,选项D错误.5.某水库用水带动如图4甲所示的交流发电机发电,其与一个理想的升压变压器连接,给附近工厂的额定电压为10 kV的电动机供电.交流发电机的两磁极间的磁场为匀强磁场,线圈绕垂直匀强磁场的水平轴OO′沿顺时针方向匀速转动,从图示位置开始计时,产生的电动势如图乙所示.连接各用电器的导线电阻忽略不计,交流电压表与交流电流表都是理想电表.下列说法正确的是( )图4A.0.01 s时通过电流表的电流的方向向右B.变压器原、副线圈的匝数比为1∶20C.进入电动机的电流的频率是100 HzD.开关S闭合时电压表和电流表的示数均变大A 经过0。
高考物理一轮复习 第十章 交变电流 传感器基础学案
高考物理一轮复习第十章交变电流传感器基础学案传感器第1节交变电流的产生和描述[精题对点诊断]1、[正弦式交变电流的产生]图中闭合线圈都在匀强磁场中绕虚线所示的固定转轴匀速转动,不能产生正弦式交变电流的是( )【解析】A、B选项中闭合线圈在匀强磁场中绕垂直于磁场且过线圈平面的转轴匀速转动,满足产生正弦式交变电流的条件,能产生正弦式交变电流;C选项中转轴平行于磁场,转动过程中,穿过线圈的磁通量始终为零,故C中不产生正弦式交变电流;D选项中虽然只有一半线圈在磁场中,但是始终有一边切割磁感线按照正弦规律产生感应电动势,且一边转出磁场时,另一边恰好进入磁场,保证转动过程中感应电动势连续按照正弦规律变化,故C选项正确、【答案】 C2、[有效值与最大值]交流电压的瞬时值u=Umsin(100πt)V,当t= s时,u=5 V,从电压表中看到的示数应为()A、10 VB、10 VC、5 VD、5 V【解析】由交流电压表达式可知t= s时有5 =Umsin(100π),则得Um=10 V、从电压表中看到的任何时刻都是有效值,U==10 V,选项A正确、【答案】 A3、[交流电的瞬时表达式]某交流电的瞬时表达式是i=5sin(50πt)A、从t=0时刻到第一次出现最大值的时间是()A、 sB、 sC、 sD、 s【解析】依题意从中性面开始计时,第一次出现电流最大值需 s,Δt === s= s,选项A正确、【答案】A[基础知识回顾]一、正弦式交变电流1、产生如图10-1-1所示,将闭合线圈置于匀强磁场中,并绕垂直于磁感线方向的轴做匀速转动、图10-1-12、变化规律(线圈在中性面位置开始计时)(1)电动势e随时间变化的规律:e=Emsin_ωt、(2)电压u随时间变化的规律:u=Umsin_ωt、(3)电流i随时间变化的规律:i=Imsin_ωt、其中ω等于线圈转动的角速度:Em=nBl1l2ω=nBSω、3、正弦式交变电流的图象(如图10-1-2所示)图10-1-2二、描述交变电流的物理量1、周期和频率(1)周期T:交变电流完成一次周期性变化(线圈转动一周)所需的时间,单位是秒、公式表达式为T=、(2)频率f:交变电流在1 s内完成周期性变化的次数,单位是赫兹(Hz)、(3)周期和频率的关系:T=或f=、2、交变电流的瞬时值、峰值、有效值和平均值(1)瞬时值:交变电流某一时刻的值,是时间的函数、(2)峰值:交变电流的电流或电压所能达到的最大值、(3)有效值:让交变电流与恒定电流分别通过相同的电阻,如果它们在交变电流的一个周期内产生的热量相等,则这个恒定电流I、恒定电压U就是这个交变电流的有效值、(4)正弦式交变电流的有效值与峰值之间的关系I=,U=,E=、(5)平均值:交变电流图象中波形与横轴所围面积跟时间的比值,其数值可以用=n 计算、[基本能力提升]一、判断题(1)闭合线圈在磁场中转动,当线圈中磁通量最大时,线圈中产生的电流最大、()(2)只有在中性面开始计时时,电动势表达式才可书写为e=Emsin ωt、(√)(3)矩形线圈在匀强磁场中匀速转动经过中性面时,线圈中的感应电动势为零、(√)(4)交流电气设备上所标的电压和电流值是交变电流的峰值、()(5)交流电压表和电流表测量的是交流电的有效值、(√)(6)交变电流的峰值总是有效值的倍、()二、选择题一正弦式电流的电压随时间变化的规律如图10-1-3所示、由图可知()图10-1-3A、该交变电流的电压瞬时值的表达式为u=100sin25 t(V)B、该交变电流的频率为4 HzC、该交变电流的电压的有效值为100 VD、若将该交流电压加在阻值为R=100 Ω的电阻两端,则电阻消耗的功率是50 W【解析】由题图可知,交变电流周期T=410-2 s,峰值电压Um=100 V,故交变电流的频率f==25 Hz,有效值U==50 V、加在R=100 Ω的电阻上的热功率P==50 W,瞬时值表达式u=Umsint=100sin50πt(V),故选项D正确、【答案】D第2节变压器电能的输送[精题对点诊断]1、[变压器的原理](多选)理想变压器原、副线圈两侧一定相同的物理量有()A、交变电流的频率B、交变电流的功率C、磁通量的变化率D、交变电流的电压的最大值【解析】理想变压器原、副线圈中交变电流的频率相同,因为磁通量始终相同,变化的周期一样,A项正确;理想变压器没有能量损耗,B项正确;磁通量一样,变化率也一样,但根据公式E=n,匝数不同,E的最大值也就不一样,C项正确,D项错误、【答案】ABC2、[变压器的电压关系、电流关系]如图10-2-1所示,一理想变压器原副线圈的匝数比为1∶2;副线圈电路中接有灯泡,灯泡的额定电压为220 V,额定功率为22 W;原线圈电路中接有理想电压表和理想电流表、现闭合开关,灯泡正常发光、若用U和I 分别表示此时电压表和电流表的读数,则()图10-2-1A、U=110 V,I=0、2 AB、U=110 V,I=0、05 AC、U=110 V,I=0、2 AD、U=110 V,I=0、2 A【解析】由变压原理=可得U1=110 V,即电压表示数为110 V;由P 入=P出,灯泡正常发光可得P入=U1I1=P出=22 W,I1= A=0、2 A,故选项A正确、【答案】 A3、[远距离输电问题](多选)(xx江苏高考)在如图10-2-2所示的远距离输电电路图中,升压变压器和降压变压器均为理想变压器,发电厂的输出电压和输电线的电阻均不变,随着发电厂输出功率的增大,下列说法中正确的有()图10-2-2A、升压变压器的输出电压增大B、降压变压器的输出电压增大C、输出电线上损耗的功率增大D、输电线上损耗的功率占总功率的比例增大【解析】升压变压器的输出电压由电源电压及匝数比决定,输出功率变大时升压变压器的输出电压不变,A项错误;由I=可知当输出功率增大时输出电流增大,由U损=IR及P损=I2R可知U损及P 损均增大,故C项正确;当U损增大时降压变压器的输出电压减小,B项错误;由P损=R可知=R,当输出功率增大时输电线损耗比例增大,D项正确、【答案】CD[基础知识回顾]一、理想变压器1、构造和原理(如图10-2-3所示)图10-2-3(1)主要构造:由原线圈、副线圈和闭合铁芯组成、(2)工作原理:电磁感应的互感现象、2、理想变压器的基本关系式(1)功率关系:P入=P 出、(2)电压关系:=,若n1>n2,为降压变压器;若n1<n2,为升压变压器、(3)电流关系:只有一个副线圈时,=;有多个副线圈时,U1I1=U2I2+U3I3+…+UnIn、二、远距离输电1、输电过程(如图10-2-4所示)图10-2-42、输送电流(1)I=、(2)I=、3、电压损失(1)ΔU=U-U′、(2)ΔU=IR、4、功率损失(1)ΔP=P-P′、(2)ΔP=I2R=()2R=、[基本能力提升]一、判断题(1)变压器只对变化的电流起作用,对恒定电流不起作用、(√)(2)变压器不但能改变交变电流的电压,还能改变交变电流的频率、()(3)正常工作的变压器当副线圈与用电器断开时,副线圈两端无电压、()(4)变压器副线圈并联更多的用电器时,原线圈输入的电流随之增大、(√)(5)增大输电导线的横截面积有利于减少输电过程中的电能损失、(√)(6)高压输电是通过减小输电电流来减少电路的发热损耗、(√)二、选择题一理想变压器的原线圈上接有正弦交变电压,其最大值保持不变,副线圈接有可调电阻R、设原线圈的电流为I1,输入功率为P1,副线圈的电流为I2,输出功率为P2,当R增大时()A、I1减小,P1增大B、I1减小,P1减小C、I2增大,P2减小D、I2增大,P2增大【解析】原、副线圈匝数不变,输出电压不变,R增大,I2减小,P2减小,从而推知,I1减小,P1减小,B项正确、【答案】 B。
【精品推荐】2020届高考物理一轮复习 第10章 交变电流传感器 3 章末热点集训课件 新人教版
选 D.
第十章 交变电流 传感器
交变电流“四值”的应用 (多选)(2018·江苏联考)如图所示,一个“U”形线框处 在磁感应强度大小为 B 的匀强磁场中,OO′为磁场的边界.现 使线框以角速度 ω 绕轴 OO′匀速转动,线框通过金属转轴和 电刷与阻值为 R 的外电阻相连.已知线框各边的长均为 L, 总电阻为 r,不计转轴与电刷的电阻,则( )
第十章 交变电流 传感器
章末热点集训
第十章 交变电流 传感器
交变电流的产生和描述 (多选)如图所示,面积为 S、匝数为 N、电阻为 r 的正 方形导线框与阻值为 R 的电阻构成闭合回路,理想交流电压 表并联在电阻 R 的两端.线框在磁感应强度为 B 的匀强磁场 中,以与电路连接的一边所在直线为轴垂直于磁场以角速度 ω 匀速转动,不计其他电阻,则下列说法正确的是( )
减小输送电流,即提高n2,这样使线圈 n1
n3
两端电压变大,为
使用户的用电器正常工作需要适当降低nn43,C 正确.
第十章 交变电流 传感器
传感器的应用 (2018·江苏六校联考)如图所示电路中,L1、L2 为两只 完全相同、阻值恒定的灯泡,R 为光敏电阻(光照越强,阻值 越小).闭合开关 S 后,随着光照强度逐渐增强( )
第十章 交变电流 传感器
=-I Δ t=R-+E rΔ t=NRΔ+Φr,而Δ Φ=BΔ S⊥=12BS,故Δ q= 2(NRB+Sr),选项 C 正确;电压表的示数 U=RR+Er,而 E=NBS2ω, 故 U∝ω,选项 D 错误. [答案] ABC
第十章 交变电流 传感器
1.为了研究交流电的产生过程,小张同学设 计了如下实验构思方案:第一次将单匝矩形线圈放在匀强磁 场中,线圈绕转轴 OO1 按图示方向匀速转动(ab 向纸外,cd 向纸内).并从图甲所示位置开始计时.此时产生的交流电如 图乙所示.第二次他仅将转轴移至 ab 边上,第三次他仅将转 轴右侧的磁场去掉,关于后两次的电流图象,下列说法正确 的是( )
(浙江专版)高考物理一轮复习 第10章 交变电流传感器 3 章末热点集训课件 新人教版
A.两只灯泡均逐渐变暗 B.两只灯泡均逐渐变亮 C.电源内电路消耗的功率逐渐增大 D.光敏电阻 R 和灯泡 L1 消耗的总功率逐渐增大
[解析] 随着光照强度逐渐增强,光敏电阻 R 阻值减小,外 电路总电阻减小,电源输出电流增大,路端电压减小,电源 内路消耗的功率逐渐增大,灯泡 L2 逐渐变亮,消耗的电功率 逐渐增大,L1 逐渐变暗,消耗的电功率逐渐减小,当 R 与 L1 的总阻值与 L2 和 r 的总阻值相等时,其消耗的总功率最大, 因RR+RRL1L1<r+RL2,故 R 减小时,R 和 L1 消耗的总功率减小, 选项 C 正确,A、B、D 错误. [答案] C
A.图示时刻线框产生的感应电动势为 BωL2 B.线框产生的感应电动势的最大值为 BωL2 C.电路中电阻 R 两端电压的有效值为BRω+L2rR D.电路中电流的有效值为2B(Rω+L2r)
[解析] 由法拉第电磁感应定律知,图示时刻,磁通量最大, 感应电动势为零,A 项错误;由交变电流电动势最大值表达 式 Em=BSω=BωL2 可知 B 项正确;根据闭合电路欧姆定律 可知,C 项中表达式为 R 两端电压的最大值,C 项错误;由 图可知,线框转动一圈的过程中,只有半个周期为正弦交变 电流,另半个周期电流为零,由有效值定义有RE+2 rT=RE+m2r2·T2, 解得 E=E2m,由欧姆定律可知,D 项正确. [答案] BD
3.(多选)如图为远距离输送交流电的系统示 意图,变压器均为理想变压器.随着用户负载增多,发电机 F 达到额定功率时,降压变压器输出功率仍然不足,用户的 用电器不能正常工作.那么,在发电机以额定功率工作的情 况下,为了适当提高用户的用电功率,可采取的措施是( )
A.适当减小输电线的电阻 r B.适当提高nn43 C.适当提高nn21的同时,降低nn43 D.适当降低nn21的同时,提高nn43
高考物理一轮复习+课件+练习:第十章 交变电流 传感器
课时强化作业四十二实验:传感器的简单应用一、选择题1.关于传感器工作的一般流程,下列说法中正确的是()A.非电学量→敏感元件→转换电路→电学量→转换元件B.电学量→敏感元件→转换电路→转换元件→非电学量C.非电学量→敏感元件→转换元件→转换电路→电学量D.非电学量→转换电路→转换元件→敏感元件→电学量解析:传感器是将非电量转化成电学量的元件.一般流程是非电学量被敏感元件感知,然后通过转化元件转化成电信号,再通过转换电路将此信号转换成易于传输或测量的电学量,故选项C正确.答案:C2.利用光敏电阻制作的光传感器,记录了传送带上工件的输送情况,如图甲所示为某工厂成品包装车间的光传感记录器,光传感器B能接收到发光元件A发出的光,每当工件挡住A发出的光时,光传感器就输出一个电信号,并在屏幕上显示出电信号与时间的关系,如图乙所示.若传送带始终匀速运动,每两个工件间的距离为0.2 m,则下列说法正确的是()A.传送带运动的速度是0.1 m/sB.传送带运动的速度是0.2 m/sC.该传送带每小时输送3 600个工件D.该传送带每小时输送7 200个工件解析:从乙图可知,每隔1秒的时间光传感器就输出一个电信号,而在这一段时间内传送带运动了两个工件之间的距离,所以传送带的运动速度v=0.21m/s=0.2 m/s,选项A错误,选项B正确;=3 600个,故选项C正确,传送带每小时传送的距离为s=v t=0.2×3 600 m=720 m,工作数n=sL选项D错误.答案:BC3.如图所示,电源两端的电压恒定,L为小灯泡,R为光敏电阻,D为发光二极管(电流越大,发光越强),且R与D距离不变,下列说法中正确的是()A.当滑动触头向左移动时,L消耗的功率增大B.当滑动触头向左移动时,L消耗的功率减小C .当滑动触头向右移动时,L 消耗的功率可能不变D .无论怎样移动滑动触头,L 消耗的功率不变解析:电源电压恒定,也就是说,并联电路两端的电压恒定,当滑动触头向左移动时,发光二极管发光变强,光敏电阻的电阻变小,所以电流变大,则L 的功率变大.答案:A4.如图所示,M 是一小型理想变压器,接线柱a 、b 接在电压u =311sin314t (V)的正弦交流电源上,变压器右侧部分为一火警报警系统电路图,其中R 2为用半导体热敏材料制成的传感器(该热敏材料的电阻率随温度升高而减小),电流表A 2为值班室的显示器,显示通过R 1的电流,电压表V 2显示加在报警器上的电压,R 3为一定值电阻.当传感器R 2所在处出现火警时,以下说法中正确的是( )A .变压器输出端的交变电流的频率为314 HzB .V 1的示数是311 VC .A 1的示数不变,A 2的示数减小D .V 1的示数不变,V 2的示数减小解析:U 1=U m 2=220 V ,f =50 Hz 不变,A 、B 错误;因U 1、U 2不变,出现火警时R 2变小,R 总变小,I 2变大, UR 3变大,U 2′变小,IR 1变小,I 1变大,故C 错误,D 正确.答案:D5.酒精测试仪的工作原理如图所示,其中P 是半导体型酒精气体传感器,该传感器电阻r ′的倒数与酒精气体的浓度c 成正比,R 0为定值电阻.如图所示关于电压表示数的倒数⎝⎛⎭⎫1U 与酒精气体浓度的倒数⎝⎛⎭⎫1c 之间关系的图象正确的是( )解析:由于二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比,则1r ′=kc ,电路中U =IR 0=ER 0R 0+r +r ′,则1U =R 0+r +1kc ER 0,即1U 随1c 变化的函数关系为线性关系,但图象不过坐标原点,选项A 正确.答案:A二、非选择题6.青岛奥运会帆船赛场采用风力发电给蓄电池充电,为路灯提供电能.用光敏电阻作为传感器控制路灯电路的开关,实现自动控制.光敏电阻的阻值随照射光的强弱而变化,作为简化模型,可以近似认为,照射光较强(如白天)时电阻几乎为0;照射光线较弱(如黑天)时电阻接近于无穷大.利用光敏电阻作为传感器,借助电磁开关,可以实现路灯自动在白天关闭,黑天打开.电磁开关的内部结构如图所示.1、2两接线柱之间是励磁线圈,3、4两接线柱分别与弹簧片和触点连接.当励磁线圈中电流大于50 mA时,电磁铁吸合铁片,弹簧片和触点分离,3、4断开;电流小于50 mA时,3、4接通.励磁线圈中允许通过的最大电流为100 mA.(1)利用以下器材设计一个自动控制路灯的电路,画出电路原理图.光敏电阻R1,符号灯泡L,额定功率40 W,额定电压36 V,符号保护电阻R2,符号电磁开关,符号蓄电池E,电压36 V,内阻很小;开关S,导线若干.(2)回答下列问题:①如果励磁线圈的电阻为200 Ω,励磁线圈允许加的最大电压为________V,保护电阻R2的阻值范围为________Ω.②在有些应用电磁开关的场合,为了安全,往往需要在电磁铁吸合铁片时,接线柱3、4之间从断开变为接通.为此,电磁开关内部结构应如何改造?请结合本题中电磁开关内部结构图说明.________________________________________________________________________.解析:(1)电路原理如下图所示.(2)①U磁m=I m R磁=200×100×10-3 V=20 V.由题知,欲使电路起到自动控制作用,励磁线圈中电流I应满足50 mA<I≤100 mA,则由闭合电路欧姆定律有:E=(R2+R磁)I,即36=(R2+200)I,0.05 A≤I≤0.1 A,则R2的取值范围为160~520 Ω.②把触点从弹簧片右侧移到弹簧片左侧,可保证当电磁铁吸合铁片时,3、4间接通;不吸合时,3、4间断开.答案:(1)见解析(2)①20160~520②把触点从弹簧片右侧移到弹簧片左侧,保证当电磁铁吸合铁片时,3、4之间接通;不吸合时,3、4之间断开7.如图所示,一热敏电阻R T放在控温容器M内;A为毫安表,量程6 mA,内阻为数十欧姆;E 为直流电源,电动势约为3 V,内阻很小;R为电阻箱,最大阻值为999.9 Ω;S为开关.已知R T在95 ℃时的阻值为150 Ω,在20 ℃时的阻值约为550 Ω.现要求在降温过程中测量在95~20 ℃之间的多个温度下R T的阻值.(1)在图中画出连线,完成实验原理电路图;(2)完成下列实验步骤中的填空:a.依照实验原理电路图连线.b.调节控温容器M内的温度,使得R T的温度为95 ℃.c.把电阻箱调到适当的初值,以保证仪器安全.d.闭合开关,调节电阻箱,记录电流表的示数I0,并记录________.e.将R T的温度降为T1(20 ℃<T1<95 ℃);调节电阻箱,使得电流表的读数________,记录________.f.温度为T1时热敏电阻的电阻值R T1=________.g.逐步降低T1的数值,直至20 ℃为止;在每一温度下重复步骤e、f.解析:(1)电阻箱的最大阻值与热敏电阻的最大阻值相差不大,因此电阻箱应与热敏电阻串联.(2)本实验原理是当电路的电流相等时,外电路的总电阻相等,所以95 ℃和T1时R T对应的电路的电阻相等,有150 Ω+R0=R T1+R1,即R T1=R0-R1+150 Ω.答案:(1)实验原理电路图如图所示(2)d.电阻箱的读数R0e.仍为I0电阻箱的读数R1f.R0-R1+150 Ω8.图中虚线框内存在一沿水平方向且与纸面垂直的匀强磁场.现通过测量通电导线在磁场中所受的安培力,来测量磁场的磁感应强度大小并判定其方向.所用部分器材已在图中给出,其中D为位于纸面内的U形金属框,其底边水平,两侧边竖直且等长;E为直流电源;R为电阻箱;A为电流表;S为开关.此外还有细沙、天平、米尺和若干轻质导线.(1)在图中画线连接成实验电路图.(2)完成下列主要实验步骤中的填空:①按图接线.②保持开关S断开,在托盘内加入适量细沙,使D处于平衡状态;然后用天平称出细沙质量m1.③闭合开关S,调节R的值使电流大小适当,在托盘内重新加入适量细沙,使D____________;然后读出____________,并用天平称出____________.④用米尺测量________________.(3)用测量的物理量和重力加速度g表示磁感应强度的大小,可以得出B=____________.(4)判定磁感应强度方向的方法是:若____________,磁感应强度方向垂直纸面向外;反之,磁感应强度方向垂直纸面向里.解析:(1)本实验的原理是:通过测量D的安培力的大小和方向、电流的大小和方向、D的底边长度,根据F=BIL,测出B的大小和方向;因此把电流表、滑动变阻器、开关、电源和D串联即可,如答案图所示.(2)根据步骤②可知D的重力G=m1g,步骤③为让电流流过D,使D在重力、安培力和细线的拉力下重新平衡.要测出安培力,需要测出拉力,即用天平称出重新加入细沙的总质量;要测出B,需要测出电流的大小和D的底边的长度.(3)安培力F=|m2-m1|g,又F=BIL可得B=|m2-m1|gIL.(4)由电路图知电流的方向水平向右,磁感应强度B方向若垂直纸面向外,则安培力方向为竖直向下,有F+m1g=m2g,即m2>m1.答案:(1)如图所示(2)③重新处于平衡状态 电流表的示数I 此时细沙的质量m 2 ④D 的底边长度L (3)|m 2-m 1|g IL(4)m 2>m 1。
高考物理一轮复习 主题十 交变电流 传感器 综合技能演
综合技能演练10-1-31.(多选)(2017·湖北武汉武昌调研)压敏电阻的阻值随所受压力的增大而减小,有位同学利用压敏电阻设计了判断小车运动状态的装置,其工作原理如图甲所示,将压敏电阻及各电路元件和一块挡板固定在绝缘小车上,中间放置一个光滑的绝缘重球.已知0到t1时间内小车静止,重球对压敏电阻和挡板均无压力.此后小车沿水平面向右做直线运动,整个过程中,电流表示数随时间的变化如图乙所示,则下列判断正确的是( )A.从t1到t2时间内,小车做匀加速直线运动B.从t2到t3时间内,小车做匀加速直线运动C.从t3到t4时间内,小车做匀加速直线运动D.从t4到t5时间内,小车可能做匀减速直线运动[解析]由电流表示数随时间变化图线可知,从t1到t2时间内,电流表示数不变,说明压敏电阻的阻值不变,压敏电阻所受压力不变,小车做匀加速运动,选项A正确;从t2到t3时间内,电流表示数逐渐增大,说明压敏电阻的阻值随时间减小,压敏电阻所受压力逐渐增大,小车做加速度逐渐增大的加速运动,选项B错误;从t3到t4时间内,电流表示数不变,说明压敏电阻的阻值不变,压敏电阻所受压力不变,小车做匀加速运动,选项C 正确;从t4到t5时间内,电流表示数不变,为I1,根据题述可知压敏电阻的阻值不变且所受压力为零,小车可能做匀速直线运动或匀减速直线运动,选项D正确.[答案] ACD2.(2017·陕西西安长安一中月考)如图所示为一种常见的身高体重测量仪.测量仪顶部向下发射波速为v的超声波,超声波经反射后返回,被测量仪接收,测量仪记录发射和接收的时间间隔.质量为M0的测重台置于压力传感器上,传感器输出电压与作用在其上的压力成正比.当测重台没有站人时,测量仪记录的时间间隔为t0,输出电压为U0,某同学站上测重台,测量仪记录的时间间隔为t,输出电压为U,则该同学的身高和质量分别为( )A .v (t 0-t ),M 0U 0U B.12v (t 0-t ),M 0U 0U C .v (t 0-t ),M 0U 0(U -U 0)D.12v (t 0-t ),M 0U 0(U -U 0) [解析] 身高h =v ×12t 0-v ×12t =12v (t 0-t ),输出电压与作用在其上的压力成正比知:U 0=kM 0g ,又U =k (M 0+M )g ,由以上两式可得M =M 0U 0(U -U 0),则D 正确,ABC 错误. [答案] D3.(2018·广东中山联考)如图甲所示为一种电容式位移传感器的原理图,当被测物体在左右方向发生位移时,电介质板随之在电容器两极板之间移动.已知电容器的电容与电介质板进入电容器的长度x 之间的关系如图乙所示,其中C 0为电介质没有插入电容器时的电容.为判断被测物体是否发生微小移动,将该电容式位移传感器与电源、电流表、开关组成串联回路(图中未画出).被测物体的初始位置如图甲所示.电路闭合一段时间后,下列说法正确的是( )A .若电源为直流电源且直流电流表示数不为零,说明物体一定在发生移动B.若电源为直流电源且直流电流表示数变大,说明物体一定在向右发生移动C.若电源为交流电源且交流电流表示数不为零,说明物体一定在发生移动D.若电源为交流电源且交流电流表示数变大,说明物体一定在向右发生移动[解析]若电源为直流电源,物体不动,则直流电流表示数必定为零,直流电流表示数不为零,说明物体一定在发生移动,A项对;物体左、右移动分别对应充电、放电,不管物体向左、右哪个方向移动,直流电流表示数都将变大,故B项错;电容器有通交流,隔直流的特点,因此若电源为交流电源,物体不移动时,交流电流表示数也不为零,C项错;若电源为交流电源且交流电流表示数变大,说明电容器容抗变小,即电容变大,说明物体一定向左发生移动,故D项错.[答案] A4.为了节能和环保,一些公共场所使用光控开关控制照明系统.光控开关可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx).某光敏电阻R P在不同照度下的阻值如下表:照度0.20.40.60.8 1.0 1.2电阻(kΩ)754028232018(1)阻值随照度变化的特点.(2)如图乙所示,当1、2两端所加电压上升至2 V时,控制开关自动启动照明系统.请利用下列器材设计一个简单电路,给1、2两端提供电压,要求当天色渐暗照度降低至1.0 lx 时启动照明系统,在虚线框内完成电路原理图.(不考虑控制开关对所设计电路的影响) 提供的器材如下:光敏电阻R P(符号,阻值见上表);直流电源E(电动势3 V,内阻不计);定值电阻:R1=10 kΩ,R2=20 kΩ,R3=40 kΩ(限选其中之一并在图中标出);开关S 及导线若干.[解析] (1)描绘图象应注意:各点均匀分布在图线两侧,且图线应用平滑曲线,而不能成为各点的连线.光敏电阻的阻值随照度变化的曲线如图甲所示,电阻的阻值随光照度的增大而减小.(2)根据串联电阻的正比分压关系,E =3 V ,当照度降低至1.0 lx 时,其电压升至2 V ,由图线甲知,此时光敏电阻R P =20 kΩ,UR P =2 V ,串联电阻分压U R =1 V ,由UR P U R =R P R =2得R =R P2=10 kΩ,故选定值电阻R 1,电路原理图如图乙所示.[答案] (1)见解析(2)见解析5.如图所示,一热敏电阻R T放在控温容器M内;为毫安表,量程6 mA,内阻为数十欧姆;E为直流电源,电动势约为3 V,内阻很小;R为电阻箱,最大阻值为999.9 Ω,S 为开关.已知R T在95 ℃时的阻值为150 Ω,在20 ℃时的阻值约为550 Ω.现要求在降温过程中测量在20 ℃~95 ℃之间的多个温度下R T的阻值.(1)在图中画出连线,完成实验原理电路图.(2)完成下列实验步骤中的填空:a.依照实验原理电路图连线.b.调节控温容器M内的温度,使得R T的温度为95 ℃.c.将电阻箱调到适当的阻值,以保证仪器安全.d.闭合开关,调节电阻箱,记录电流表的示数I0,并记录________.e.将R T的温度降为T1(20 ℃<T1<95 ℃);调节电阻箱,使得电流表的读数________,记录________.f.温度为T1时热敏电阻的电阻值R T1=________.g.逐步降低T1的数值,直到20 ℃为止;在每一温度下重复步骤e、f.[解析](1)电阻箱的最大阻值与热敏电阻的最大阻值相差不大,因此电阻箱应与热敏电阻串联,电路图如图所示.(2)本实验原理是当电路的两种状态的电流相等时,外电路的总电阻相等.R T的温度为95 ℃和降为T1时对应的电路的电阻相等,有150+R0=R T+R1,即R T=R0-R1+150 Ω.[答案] (1)见解析图(2)d.电阻箱的读数R0e.仍为I0电阻箱的读数R1f.R0-R1+150 Ω。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Q=I 2Rt,其中
l t = v= 0.2 s
,解得
I=
2 A ,所以该正弦式交流电
的最大值为 I m= 2I = 2 A,金属线框从图示位置到完全进入磁场为半个周期,故
l T=2v= 0.4 s , ω=
2π T =5π rad/s ,所以正弦式交流电的表达式为
i =2sin 5 π t (A) , C 正确。
[ 解析 ] 在 t 时刻 AB棒的坐标为 x= vt ,
πx 感应电动势为 e= BLv= B0Lvsin 2L ,
回路总电阻为 R总=R+ 0.5 R= 1.5 R,
通过 AB的感应电流为
π vt
e 2B0Lvsin 2L
i= = R总
3R
,
因为 AB棒匀速运动,
2B02L2vsin
2π vt 2L
2L
所以 F= F 安= BiL =
3R
0≤ t ≤ v 。
[ 答案 ] 见解析
( 五 ) 线圈处于周期性变化的磁场中
闭合线圈垂直于匀强磁场,线圈静止不动,磁场按正弦规律做周期性变化,则线圈中会产生正弦
交变电流。
[ 典例 5] 边长为 a、匝数为 n 的正方形导线框置于均匀分 场区域内,磁感应强度的方向与线框平面垂直,如图甲所示, 强度 B 随时间按图乙所示的正弦规律变化。设导线框横截面的
解析:选 B 电流产生的热量与其方向无关,在一个周期内电流根据大小可分为两段,
I 1= 0.1 A
的时长 t 1= 0.8 s ,I 2= 0.2 A 的时长 t 2= 0.2 s。根据有效值的定义有
第十章 交变电流 传感器
( 一 ) 专题提能——正弦交变电流产生的五种方式 正弦式交变电流是正弦交变电动势通过闭合回路形成的,正弦式交变电动势分为两类:一类是动 生电势,计算公式是 e= BLvsin θ( θ 是磁感应强度 B和导体棒运动速度 v 的夹角 ) ;另一类是感生电 动势,由通过闭合电路的磁场随时间变化产生,线圈本身并不运动。现举例说明产生正弦式交变电流 的五种方式 : ( 一 ) 线圈在匀强磁场中匀速转动 当闭合线圈绕垂直于匀强磁场的转轴做匀速转动时,线圈中会产生正弦式交变电流。
t 内产生的热量为
Q=
Im 2 Rt,解以
2
nπ 2Bm2a3St 上各式得 Q= 2ρT2 。
[ 答案 ] 见解析
[ 提能增分集训 ]
1.( 多选 )(2013 ·山东高考 ) 图甲是小型交流发电机的示意图,两磁极
N、S 间的磁场可视为水平方
向的匀强磁场,○ A 为交流电流表。线圈绕垂直于磁场的水平轴
[ 典例 2] 如图所示,匀强磁场方向垂直纸面向里,磁感应强度
B
T,OCA导轨与 OA直导轨分别在 O点和 A点接一阻值 R1=8 Ω 和 R2=8 Ω,
尺寸可忽略的定值电阻,导轨
πx OCA的曲线方程为 y= sin 3 m。金属棒
= 0.2 且几何 ab 长
1.5 m ,以速度 v= 5.0 m/s 水平向右匀速运动, b 点始终在 x 轴上,设
OO′沿逆时针方向匀速转动,从图示位
置开始计时,产生的交变电流随时间变化的图像如图乙所示。以下判断正确的是
()
A.电流表的示数为 10 A
B.线圈转动的角速度为 50π rad/s
C. 0.01 s 时线圈平面与磁场方向平行
D. 0.02 s 时电阻 R中电流的方向自右向左
解析:选 AC 根据 i - t 图像可知, 交流电的最大值为 10 2 A ,所以电流表的示数 ( 有效值 ) 为 10 A, 2π
左端的坐标 x= 0,线框处在一垂直于线框平面的磁场中, 磁感应强度满
πx 式 B= B0sin 2L 。一光滑导体棒 AB与短边平行且与长边接触良好,电阻也是
重合, 足关系
R。开始时导体棒处于 x
=0 处,之后在沿 x 轴方向的力 F 作用下做速度为 v 的匀速运动。 求导体棒 AB从 x=0 到 x= 2L 的过程 中力 F 随时间 t 的变化规律。
ቤተ መጻሕፍቲ ባይዱ
Em nωΦ m 2π nΦm I m= R+ r = R+ r =T R+ r = 2 A ,电流表显示交流电的有效值,所以
度ω 磁通 电阻 R
Im I = =1.4 A 。
2
[ 答案 ] 1.4 A ( 二 ) 导体棒在匀强磁场中平动
导体棒在匀强磁场中匀速平动,但导体棒切割磁感线的有效长度按正弦规律变化,则导体棒组成 的闭合电路中就会产生正弦式交变电流。
解析:选 C 由 E= BLv 及 v - t 图可知,线圈往复运动所产生的感应电流为正弦式交流电,则
Em
Em
0.24
=nB×2π rv m= 2.4 V,电流的有效值 I =
=
A , A 错;由图像可知 T= 0.02 s, f = 50
2 R1+ R2
2
Hz,C 正确;t = 0.01 s 时,v= 0,所以 I = 0,B 错;t = 0.015 s 时,由右手定则可知, 电流方向 C→L→ D,
T D.从图示位置时刻起,经 4时间,流过两线圈横截面的电荷量相同
解析:选 ACD 图甲中通过线圈的磁通量变化规律为
2π Φ 甲= B0Scos T t ,图乙中通过线圈的磁通
2π 量变化规律为 Φ 乙= B0Scos T t 。由于两线圈的磁通量变化规律相同,则两线圈中感应电动势的变化
规律相同,达到最大值的时刻也相同,有效值
分别
放 在如
图所示的磁场中,图甲中是磁感应强度为 B0 的匀强磁场,线圈在磁场
中 以周
期 T 绕 OO′轴匀速转动,图乙中磁场变化规律为
2π t
B= B0cos
,从
T
图 示位
置开始计时,则 ( )
A.两线圈的磁通量变化规律相同 B.两线圈中感应电动势达到最大值的时刻不同
C.经相同的时间 t ( t >T) ,两线圈产生的热量相同
2π
Em= Δ t = Δ t S=B0ωS= B0 T S,代入数
据可得 Em= 20 V,电动势有效值 E= 10 2 V ,B 正确, A 错误。电压与匝数成正比,所以变压器副线圈
U2 2
电压 U2= 10E= 100 2 V ,变压器副线圈电流 I 2= R= 10 A ,电流与匝数成反比,所以原线圈电流
4.(2017 ·临沂模拟 ) 如图甲所示是一种振动发电装置的示意图,一个半径
r = 0.10 m 、匝数 n=
20 匝的线圈套在永久磁铁槽中,槽中磁场的磁感线均沿半径方向均匀分布
( 其右侧视图如图乙所示 ) ,
0.60 线圈所在位置磁感应强度 B 的大小均为 B= π T ,线圈的电阻 R1=0.50 Ω,它的引出线接有 R2= 9.50
A 正确。交流电的周期 T= 0.02 s ,线圈转动的角速度 ω = T =100π rad/s , B 错误。 0.01 s 时,感
应电流达到峰值,线圈平面与磁场方向平行, C 正确。 0.02 s 时,线圈又回到题图所示位置,根据右
手定则可以判断,电阻 R中电流的方向自左向右, D错误。 2.( 多选 ) 面积都为 S 且电阻相同的正方形线圈和圆形线圈,
D 错。
5.( 多选 )(2017 ·西安质检 ) 如图甲所示, 理想变压器原、 副线圈的匝数分别为 n1= 10 匝、 n2= 100
匝,副线圈接有 R=1 000 Ω 的电阻,原线圈与电阻不计的导线圈构成闭合回路,其中圆形区域的面
积为
0.4 S= π
2
m 。在该圆形区域内有如图乙所示的按正弦规律变化的磁场垂直穿过,不计电流表内阻,
[ 典例 1] 小型发电机内的矩形线圈在匀强磁场中以恒定的角速
绕垂直于磁场方向的固定轴转动, 线圈匝数 n= 100,穿过每匝线圈的
量 Φ 随时间按正弦规律变化,如图所示。发电机内阻
r =5.0 Ω,外
=95 Ω。求串联在外电路中的交流电流表 ( 内阻不计 ) 的读数。 [ 解析 ] 从 Φ- t 图像可得 Φm=1.0 ×10 -2 Wb, T=3.14 ×10 -2 s ,电路中电流的最大值为
金属棒
与导轨的接触良好,摩擦不计,电路中除了电阻
R1 和 R2 外,其余电阻均不计。求金属棒在导轨上从
x
=0 运动到 x= 3 m 的过程中,外力必须做多少功?
[ 解析 ] 金属棒与导轨接触点之间的长度随时间变化,有效切割长度为
πx L=sin 3 m,且 x= vt ,
5π t
2
所以导体棒上的电动势为 e= BLv= sin
ΔB
下列说法正确的是提示: B=B0 sin ωt,则当 Δ t →0时, Δ t = B0ωcos ωt(
)
4
A.导线圈的电动势为 20 V B .导线圈的电动势为 10 2 V
C.负载电阻 R的电流为 2 A
D .电流表的示数为 2 A
解析:选 BD 根据法拉第电磁感应定律,电动势最大值
ΔΦ ΔB
线位 磁场 ()
A. i =2sin 10 π t (A)
B. i = 2sin 10 π t (A)
C. i =2sin 5 πt (A)
D . i = 2sin 5 π t (A)
解析:选 C 由题意知,线框有效切割的长度作正弦规律变化,则线框中产生正弦式电流,设该正
弦式电流有效值为
I ,由题意可得
E 也相同。又因两线圈电阻相同,所以
E2 Q= Rt 也相同。
3
T 经过 4时间,流过两线圈横截面的电荷量
T q= I · 4也相同,故 A、 C、 D正确。
3.(2017 ·乌鲁木齐模拟 ) 如图所示, 闭合金属线框曲线部分恰好是半
