多声道家庭影院系统布局图解
家庭影院音响布局中的固定声源设置
家庭影院音响布局中的固定声源设置在家庭影院音响布局中，固定声源的设置是非常重要的。
它能够为观影体验增添真实感和沉浸感。
合理设置家庭影院的固定声源，可以确保音频效果的均衡分布和立体感，为观众带来更加逼真的听觉盛宴。
首先，固定声源的设置应该考虑到家庭影院的房间布局和大小。
一般而言，家庭影院的声源设置可以分为三个方向：左声道、中声道和右声道。
左声道和右声道分别位于屏幕两侧，而中声道则置于屏幕下方。
这样的布局可以模拟电影院的声音效果，使得观众在观影过程中能够感受到来自不同方向的声音。
固定声源的设置还需要考虑到观影区域的位置。
一般来说，固定声源应该位于观众的正前方，以保证声音能够直接传入观众的耳朵。
如果家庭影院是一个较大的房间，可以考虑设置多个固定声源，以确保声音的均衡分布。
此外，固定声源的高度也是一个重要的考虑因素。
根据影院的布局和观众的位置，固定声源应该设置在适当的高度，以达到最佳的音效效果。
一般来说，固定声源的高度应该略高于观众的耳朵，这样可以使声音更加自然地传入观众的听觉系统。
除了左声道、中声道和右声道之外，家庭影院的固定声源设置还可以包括其他的声道组件。
例如，环绕声道可以增加环绕声效果，使得观众身临其境；低音炮可以加强低音效果，使得爆炸声等低频音效更加震撼。
这些声道组件的设置需要根据家庭影院的空间和观众的需求进行调整。
在固定声源设置的过程中，还应该考虑到各种声音效果的平衡。
家庭影院的音响系统往往具有不同的声音效果模式，如电影模式、音乐模式和游戏模式等。
在设置固定声源时，应确保不同声音效果之间的平衡，以满足观众在不同场景下的听觉需求。
最后，为了获得更好的音响效果，固定声源的设置还可以结合声音反射板或声音吸音板等辅助装置。
声音反射板可以将声音反射到不同方向，增加整体声场的扩展性；声音吸音板可以减少声音的回音和噪音，提升声音的纯净度。
这些辅助装置的设置需要根据家庭影院的具体情况和观众的需求进行选择和安装。
家庭影院的线路连接
家庭影院的线路连接，以AV功放为中心，其输入端，通过连接信号线连接DVD、CD、卫星接收机等信号源设备，其输出端连接音箱和电视机、投影仪。
家庭影院系统的音箱系统目前一般以5.1为主，其连接图如下：如图中所示，5.1音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。
而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。
所以，家庭影院的布线，其实就是两个环绕音箱的布线。
环绕音箱的线路，一般建议按下图方式布放。
1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。
前面用四位，后部环绕用二位。
（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。
加上插座后，可以有效的保护暗线，特别是环绕音箱一端。
因为一般家庭，总是先装修，后配家庭影院。
装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。
加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。
要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。
3、环绕音箱插座高度，一般距离地板30－35公分。
4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。
影院音响配置方案
影院音响配置方案1. 引言影院音响是影院体验中不可或缺的重要组成部分，它能够为观众呈现出更加逼真、沉浸式的音效效果。
在设计影院音响配置方案时，需要考虑到影院的大小、观众数量、声音分布等因素，并根据这些因素选择合适的音响设备以及配置方案。
本文将介绍一种基于多声道音效系统的影院音响配置方案，以满足观众对音效的高质量需求。
2. 多声道音效系统概述多声道音效系统是一种通过多个音箱和扬声器来实现音效空间分布的技术。
目前常用的多声道音效系统有5.1声道、7.1声道和9.1声道等。
• 5.1声道：包括5个主音箱和1个低音炮，分别布置在观众前方的左、中、右位置以及左后方和右后方位置。
低音炮通常放置在中央位置，用于增强低频效果。
•7.1声道：在5.1声道的基础上增加了两个环绕音箱，分别布置在观众左后方和右后方位置。
这样可以让音效更加立体和环绕。
•9.1声道：在7.1声道的基础上增加了两个顶部音箱，用于实现更加真实的上方声音效果。
3. 影院音响配置方案在影院音响配置方案中，需要考虑到影院的大小、观众数量以及声音分布等因素。
以下是一套适用于中等大小影院的影院音响配置方案：3.1 主音箱主音箱是影院音响系统中最重要的组成部分，负责播放影片的对话声音和音乐等主要内容。
在该配置方案中，建议使用高保真的主音箱，以保证音质的清晰度和还原度。
主音箱的数量根据影院的大小和形状而定，一般建议至少使用三个主音箱，分别布置在观众前方的左、中、右位置。
3.2 低音炮低音炮是影院音响系统中的重要组成部分，用于增强低频效果。
在该配置方案中，建议使用功率适中的低音炮，并将其放置在观众前方的中央位置，以实现更好的低频效果。
3.3 环绕音箱环绕音箱是用于实现音效环绕感的组成部分。
在该配置方案中，建议使用环绕音箱，将其放置在观众左后方和右后方位置，以实现音效的立体和环绕感。
3.4 顶部音箱顶部音箱是用于实现上方声音效果的组成部分。
在该配置方案中，建议使用顶部音箱，将其放置在观众头顶以上的位置，以实现更加真实的上方声音效果。

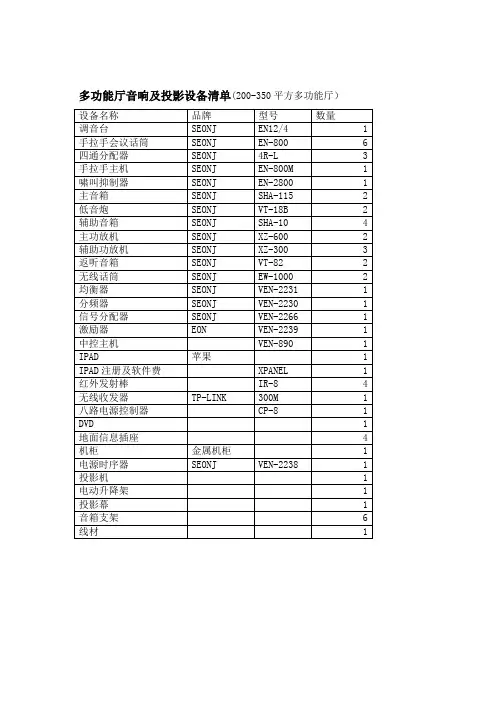

多功能厅音响及投影设备图解
SEONJ
VEN-2231
1
信噪比：＞95dB；频率响应20HZ-20KHZ(+/-0.5dB)总谐波失真：＜0.01%；中心频率滤波：2级滤波中心频率精度：＜+/-1.5dB；输入滤波器：可变滤波推子最大行程：+/-15dB；动态范围：118dB输入增益：-∞-+6dB；重量：3kg
DVD
SEONJ
IEON
VEN-890
1
采用32位内嵌式处理器，最高主频可达210MHZ，特大内存运算空间8M的SDRAM，8M的存储FLASH，可以高速运算复杂的逻辑指令，其内置强大的可编程接口，几乎可以控制任何外接设备（包括第三方设备），适合大型系统工程。可受苹果手机、Ipod、Ipad、安卓平板电脑、手机等控制。面板自带可编程触摸屏控制面板，随意设定控制程序。内置8*8VGA矩阵切换，适合各类会议室，综合性更强。
EN800
20
手拉手式连接，连接方便快捷，可任意增减话筒。轻触式电子开关，带有电源指示灯环；内置监听扬声器，可清晰听到其他发言人声音，有摄像跟踪表决等功能
四通分配器
SEONJ
4R-L
10
用于连接话筒
8芯延长线
SEONJ
2M
10
延长线缆
会议主机
SEONJ
SE-5000M
1
*此系统主机集会议讨论，视像自动跟踪，表决功能于一体*具有断电自动记忆功能*脱离电脑可实现摄像自动跟踪功能*三路单元端口，最多可连接120个会议单元，通过扩展可接入2000台会议单元*可以独立运作或外接电脑结合软件同步操作*配置电话偶合器可进行远程电话会议*最多可配置4台摄像机*系统主机与摄像头的连接，采用RS485通讯协议，系统主机与电脑的连接，采用RS232通讯协议*具有LCD菜单显示屏，通过功能键实现会议功能的菜单设置*脱离电脑可实现多种会议模式
索兰影音家庭影院DTS-HD 7.1声道音箱布局
家庭影院DTS-HD 7.1声道音箱布局DTS是“Digital Theatre System”的缩写，是“数字化影院系统”的意思，DTS 总公司位于美国加州的洛杉矾。
公司主要架构分为两大部分，一部分是以电影音乐的录音现场及电影院的编、解码为主的专业用“数字影院系统”，另一部分是以家庭用解码器的开发及DVD/LD/CD等套装软件为主的消费电子用“DTS技术”两大部份。
DTS公司推出了多种声场技术，其中DTS Digital Surround是最广为流传的一种，属于5.1声道系统，人们通常说的DTS技术，或者DTS环绕，一般就是指DTS Digital Surround。
DTS采用CAC（Coherent Acoustics Coding，相干声学编码）方式工作，和Dolby Digital一样也属于利用心理声学原理来对声轨进行编码的有损的数字压缩技术。
在电影院中，DTS的声迹录音采取了特殊的声画分离的数字立体声，数字声迹录在光盘上，由专用的光盘驱动器读取，另外在拷贝的模拟声迹与画幅之间录有时间同步码，用来控制光驱还音与画面的同步。
DTS分左、中、右、左环绕、右环绕5个声道，加上低音声道组成5.1声道，这一点和杜比数字相同。
但DTS在DVD中标准的数据流量为1536kbps，而Dolby Digital的数据流量是384Kbps～448Kbps，最高可提升到640Kbps，显然相比之下DTS具体更高的数据流量，也就具有更低的数字压缩比。
数据压缩比越低，占用的记录空间越大，但其重放音质就有可能越好，加之DTS采取高比特、高取样率等措施，使之对原音重现的追求上就更进了一步，因此DTS被很多人认为比Dolby Digital具体更好的效果。
DTS-HD 7.1声道音箱的安排7.1声道音箱的安排DTS-HD 7.1声道的音箱布局有传统、全后方环绕声、侧面提升、前方增宽、前方提升、中心头顶、中央增高共七种。
5.1音箱系统示意图
如图中所示，5.1音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。
而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。
所以，家庭影院的布线，其实就是两个环绕音箱的布线。
环绕音箱的线路，一般建议按下图方式布放。
说明：1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。
前面用四位，后部环绕用二位。
（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。
加上插座后，可以有效的保护暗线，特别是环绕音箱一端。
因为一般家庭，总是先装修，后配家庭影院。
装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。
加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。
要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。
3、环绕音箱插座高度，一般距离地板30－35公分。
4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。
家庭影院功放机的音频输出与扬声器位置布局
家庭影院功放机的音频输出与扬声器位置布局家庭影院功放机是许多家庭娱乐中至关重要的一部分，它负责提供高质量的音频输出以增强电影观赏体验。
为了获得最佳的音频效果，合适的扬声器位置布局不可或缺。
本文将讨论家庭影院功放机的音频输出和扬声器位置布局的重要性，并提供一些有用的建议。
首先，让我们了解家庭影院功放机的音频输出。
功放机是电影音频的中心处理单元，它接收来自多个音频源的信号，并通过扬声器将其放大并输出到房间中。
它的主要任务是提供清晰、逼真和层次感丰富的音频效果。
要实现此目标，一些关键因素需要考虑。
首先是功放机的功率输出。
功放机的功率输出决定了它可以驱动多大的扬声器，以及它可以提供多大的音量。
选择功放机时，应确保它的功率足够大，以适应房间的大小和所需的音量水平。
如果功放机的功率输出不足，扬声器可能无法正常工作，音质可能受到限制。
其次是功放机的音频输入和输出接口。
现代的功放机通常具有多种音频输入接口，如HDMI、光纤和RCA。
这些接口提供了连接各种音频源的灵活性，如电视、蓝光播放器、游戏机等。
在选择功放机时，确保它具有所需的音频输入接口，并且它的输出接口与所选扬声器兼容。
现在让我们关注扬声器位置布局。
扬声器位置布局对于实现沉浸式的家庭影院体验非常重要。
正确布置扬声器可以提供真实的环绕音效和全方位的音频感觉。
以下是一些值得注意的事项。
首先是中央声道扬声器的位置。
中央声道扬声器通常放置在电视或投影屏幕的下方，用于播放对话和前置的音频。
它应该与左右立体声扬声器对称，以确保声音的均衡。
中央声道扬声器的位置应尽可能接近观众的听力轴线，以确保声音传播的准确性。
其次是左右立体声扬声器的位置。
这两个扬声器应放置在中央声道扬声器的两侧，并与电视或投影屏幕的边框对齐。
它们的位置应离墙面适度距离，以防止音频反射对音质产生影响。
正确调整左右立体声扬声器的定位可以提供广阔的音频舞台感和明确的声音方向。
接下来是环绕声扬声器的位置。
环绕声扬声器主要用于提供环绕效果，使观众沉浸在音频中。
家庭影院AV系统
3．噪声大的故障检修 正常情况下，静态时将耳朵靠近音箱，一般都 能听到轻微的“沙沙”噪声，有的还随音量、 音调电位器的旋动而改变“沙沙”声大小。这 是功放固有的电噪声，播放节目时，能完全被 有用信号掩盖，这种噪声是正常的。当噪声随 便就能听出来，甚至掩盖节目信号时，就属故 障了。常见的噪声有以下几种，维修时，一般 先从听感上来分辨噪声的种类，再进行“有的 放矢”检修。
3．音箱的选配 （1）试听前对音箱可用“观、掂、敲、 认”的步骤来鉴别：即一观工艺，二掂 重量、三敲箱体、四认铭牌。 （2）从技术指标判断音箱的优劣 （3）根据试听来评判音箱的优劣 （4）Hi－Fi音箱与AV音箱并没有冲突， 但是有所侧重
4．大屏幕电视机的选配 ．
大屏幕电视是AV系统的重要组成部分， 大屏幕电视是 系统的重要组成部分，要想获取宽视 系统的重要组成部分 图像清晰、立体感强的影像， 野、图像清晰、立体感强的影像，大屏幕彩电是必不 可少的。目前，大屏幕电视主要有CRT显像管电视、 显像管电视、 可少的。目前，大屏幕电视主要有 显像管电视 平板液晶电视、平板等离子体电视。 平板液晶电视、平板等离子体电视。
4．荧光屏不显示的故障检修 主要有两种情况： ① 在放音正常的情况下，荧光屏不显示故障一 般是显示驱动电路、供电电路和荧光显示屏有 问题。可用手遮住环境光，用观察荧光屏中几 根细长的灯丝是否发红来区别。灯丝发红则说 明供电正常，荧光屏也基本正能实现，故 障应该在单片机(CPU)电路，因为CPU不工作， 不能进行功能控制。一般的检修方法是：检查 CPU的供电电路、振荡电路和复位电路。若这 些电路均正常，则就是CPU故障。 AV-2100的荧光屏显示电路和CPU电路比较稳 定，极少出现故障。但常遇到雷击损坏CPU的 情况，这时会出现M69032、TA4052，甚至功 率对管也一并损坏的情况，维修时须注意扩大 检测范围。
