11G101结构标准设计新平法规则详解
11G101-1新平法新图集
11G101-1图集新要点概览一、保护层定义及其加5，在54页表及注4。
原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。
原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。
以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。
那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。
也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。
二、锚固长度及修正系数，在53页。
新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。
在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。
三、机械锚固形式，在55页左上。
原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。
机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。
老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内。
2010版新规范平法图集(11g101-1)全面解释_secret解析
11G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
（一）柱变化的点：1. 柱根（嵌固部位）：基础顶面或有地下室时地下室顶板；梁上柱梁顶面，墙上柱墙顶面；2. 抗震柱\非抗震柱顶层边角柱节点变化；3. 抗震柱\非抗震柱中柱节点变化；4. 抗震柱\非抗震柱变截面节点变化；（贰）剪力墙变化的点：1. 墙梁增加连梁（集中对角斜筋配筋）LL(DX)；2. 剪力墙水平筋端部做法变化；3. 增加了斜交翼墙、端柱转角墙一二三；端柱翼墙一二三；水平变截面墙水平钢筋构造；4. 剪力墙竖向钢筋顶部构造变化；5. 剪力墙变截面处钢筋构造；6. 剪力墙上起约束边缘构件纵筋构造；7. 连梁交叉斜筋配筋JX，集中对角斜筋配筋DX，对角暗撑配筋JC构造变化；（三）梁变化的点：1. 增加了端支座机械锚固节点；2. 梁水平、竖向加腋构造变化；3. KL\WKL中间支座高差变化构造变化；4. 增加了抗震框架梁尽端为梁箍筋加密范围构造；5. 增加了水平折梁、竖向折梁钢筋构造；6. 悬挑梁端配筋构造变化；（四）板变化的点：1. 后浇带HJD，取消了50%搭接留筋；2. 有梁楼盖板配筋构造变化；3. 悬挑板构造变化；4. 增加了折板构造；5. 取消了局部升降板SJB构造三；1、锚固变化详解2、保护层变化规范参考《混凝土结构耐久性设计规范》GB/T 50476以及国外相应规范、标准的有关规定，从混凝土碳化、脱钝和钢筋锈蚀的耐久性角度考虑，不再以纵向受力筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘计算混凝土保护层厚度。
11G——101-图集平法学习归纳
11G——101-图集平法学习归纳前言在学习图集平法时，我遇到了很多的挑战。
作为一个新手，我很难理解它的原理和应用。
然而，经过不断的尝试和探索，我最终克服了这些困难，学会了如何应用图集平法。
在这篇文章中，我将分享我的学习经验，希望对正在学习图集平法的人有所帮助。
什么是图集平法？图集平法是一种统计分析方法，用于比较两个或多个组之间的差异。
其中，图集是指一个分布图，平法指平方差，也就是每个点和平均数的差的平方。
如何使用图集平法？使用图集平法的第一步是计算每个组的平均数。
然后，计算每个组中每个数据点与该组平均值之差的平方。
这些差异的平方和被称为“平均平方偏差”。
接下来，通过比较平均平方偏差之间的差异来确定组之间是否存在显著性差异。
最后，使用统计测试（如F检验）确认这些差异是否是显著的。
图集平法的优点•图集平法可以对多组数据同时进行分析。
•它可以检测到对比组之间的差异，并提供有关哪些变量可能与这些差异有关的信息。
•图集平法适用于各种类型的数据，包括类别数据和连续数据。
图集平法的缺点•图集平法需要对数据进行标准化处理，这可能是一项耗时且复杂的工作。
•图集平法只适用于每组数据的总体分布是正态分布的情况。
•图集平法不能提供有关数据分布其他方面的信息，如是否存在偏态或峰度。
实例分析以一个虚构的例子来介绍图集平法的应用。
假设我们对三组学生进行了成绩统计，分别是数学、物理和英语。
数据如下：Mathematics: 70, 75, 78, 80, 85Physics: 60, 62, 68, 70, 77English: 75, 78, 83, 87, 92首先，需要计算每组学生的平均分。
数学：77.6分，物理：67.4分，英语：83分。
接下来，计算每个数据点与该组平均值之差的平方：Mathematics: (70-77.6)^2=47.04, (75-77.6)^2=6.76, (78-77.6)^2=0.16, (80-77.6)^2=5.76, (85-77.6)^2=53.16Physics: (60-67.4)^2=53.16, (62-67.4)^2=28.09, (68-67.4)^2=0.36, (70-67.4)^2=6.76, (77-67.4)^2=91.84English: (75-83)^2=64, (78-83)^2=25, (83-83)^2=0, (87-83)^2=16, (92-83)^2=81计算每组学生数据的平均平方偏差：mean square deviation for Mathematics: 222.08mean square deviation for Physics: 180.42mean square deviation for English: 37.2最后，使用F检验进行显著性检验。
11G101-1梁的平法教程解析
〔2〕、侧面抗扭纵筋 1〕、通跨设置
抗扭钢筋 〔一〕推断直锚或弯锚
hc-C>=LaE(或la) 直锚 hc-C<LaE(或la) 弯锚 〔二〕长度计算 直锚：laE+ln通+laE+n*LlE 弯锚: 15d+h-C+ln通+n*LlE +15d+ h-C
(max(ln1,ln2)/3)*2+hc中 2〕支座两边负筋根数一样时：
a) max(ln1,ln2)/3+laE b) max(ln1,ln2)/3+(hc-C) + 15d
本节内容 其次排负筋 跨中钢筋 架立筋
〔2〕其次排支座负筋
其次排支座负筋： 〔一〕 推断直锚或弯锚
hc-C>=LaE(或la) 直锚 hc-C<LaE(或la) 弯锚 〔二〕计算公式： 1.端跨 1〕直锚：laE+ln首〔或尾〕/4 2〕弯锚：15d+(hc-C)+ln首〔或尾〕/4 2.中间跨： 1〕支座两边负筋根数一样时：
5、下部非贯穿筋
1〕、抗震状况
下部非贯穿钢筋 一、在端跨： 〔一〕 推断直锚或弯锚
hc-C>=LaE(或la) 直锚 hc-C<LaE(或la) 弯锚 〔二〕计算公式： 1. 直锚： max(laE,hc首/2+5d〕+ln首〔或尾〕+max(laE,hc中/2+5d〕 2. 弯锚：15d+(hc首-C)+ln首〔或尾〕 +max(laE,hc中/2+5d〕

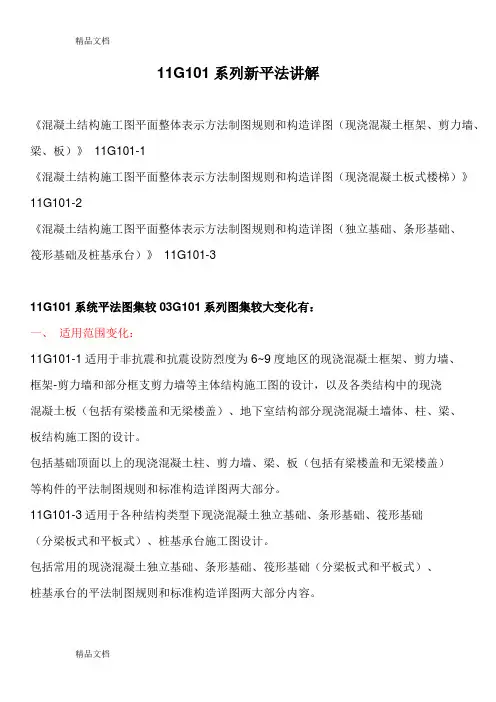

(整理)11G101系列新平法讲解.
11G101系列新平法讲解《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
11G101平法施工图详解精讲
G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点：1.将结构设计分为创造性设计内容与重复性设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计。
2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。
3.重复性设计内容（主要为节点构造和构件主体构造）依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。
构造原理要点提示之一：分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。
明确分为两部分的工程意义之一，是解决错把本体构造当成节点构造的问题。
2、关于本体构造的关键点：①纵向钢筋的延伸长度（截断点）；②纵向钢筋连接位置和连接方式；③横向钢筋的设置规格；④横向钢筋的构造形式；⑤本体加强构造，如：剪力墙边缘位置加强（暗柱、端柱及框支梁），剪力墙楼层位置加强（暗梁），主梁在次梁交叉部位加强（附加箍筋或吊筋）；等等。
3、关于“名义构件（伪构件）”的概念：名义构件为非独立构件，如剪力墙边缘暗柱、端柱、暗梁、边框梁等，其实质为构件本体边缘或特定部位加强构造，与节点连接构造完全不同。
构造原理要点提示之二：分清节点主体构件与节点客体构件4、掌握“节点构造”的关键，为根据构件与构件之间的支承关系，判断谁为节点主体构件，谁为节点客体构件，如基础支撑柱，基础为节点主体柱为节点客体；柱支承梁，柱为节点主体梁为节点客体；主梁支承次梁，主梁为节点主体次梁为节点客体；梁支承板，梁为节点主体板为节点客体。
5、关于节点主体构件：节点属于节点主体构件，节点主体构件的功能是支承节点客体构件；任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。
6、关于节点客体构件：节点不属于客体构件，节点客体构件本体是从节点边缘起算；节点客体构件的钢筋如何进入节点，应根据其与节点主体的关联方式决定。
构造原理要点提示三：节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面（等宽度）节点、还是单侧同面节点。
11G101规范解读
规范变化对“建筑工程造价”、“建筑工程量计算”重要影响的解读（一）一、材料变化：钢筋和混凝土都是大量消耗资源和能源的材料，持续的大规模基建已难以为既；新规范GB 50010-2010坚持“四节一环保”的可持续发展国策，混凝土结构必须走高效节材的道路。
1、混凝土强度等级逐步提升凝土强度等级逐步提高至C60，强度的优化选择：经济性（强度价格比）随强度递增；淘汰低强度混凝土；新规范对混凝土的要求有明确的条文：解读：这里提高了部分情况下的最低混凝土强度等级，以适应钢筋强度等级的提高，并可提高结构安全性。
新规范增加了混凝土的剪切变形模量Gc和泊松比的规定：混凝土的剪切变形模量Gc可按相应弹性模量值的0.40倍采用。
混凝土泊松比可按0.20采用。
在确定混凝土轴心抗压、轴心抗拉疲劳强度设计值的疲劳强度修正系数时，新规范增加规定“当混凝土受拉－压疲劳应力作用时，受压或受拉疲劳强度修正系数均取0.60。
”而且，的取值修改如下：混凝土受压疲劳强度修正系数混凝土受拉疲劳强度修正系数普通钢筋：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。
新规范实施后的钢筋牌号及标志为：HPB300—ΦHRB335—B HRBF335—BFHRB400—C HRBF400—CFHRB500—D HRBF500—DFRRB400—C解读：这一变化将对今后结构设计、建筑工程量计算、工程施工等产生最大影响。
主要体现在以下方面：（1）钢筋级别梯次变化，对建筑材料生产产生影响；（2）将对各地标准定额的使用产生影响；（3）钢筋级别的表示符号变化，将给所有以设计图纸为媒介的工程师带来影响，需要重新记忆，学习和识别；（4）钢筋级别的变化，将对钢筋的锚固长度的计算产生影响。
我们期待以新规范设计的正式图纸的面世！2、钢筋高强-高性能发展趋势HRB335—B HRBF335—BFHRB400—C HRBF400—CFHRB500—D HRBF500—DFRRB400—C增加了以下几条：4.2.7当采直径50mm的钢筋时，宜有可靠的工程经验。
新平法规则11g101-1变更内容
新平法规则11G101-1变更内容1.柱1.1柱箍筋表达式中增加核芯区箍筋表示方法：在括号中表示核芯区箍筋配置的类型、直径和间距；（P9页）ф10@100/250(ф12@100)芯柱就是在框架柱截面中三分之一左右的核心部位配置附加纵向钢筋及箍筋而形成的内部加强区域。
12 芯柱是框架柱中的一部分，因此，芯柱只计算钢筋工程量，不计算砼工程量，在程序矩形柱、圆形柱定义中加入芯柱定义的相关几何尺寸参数和纵向钢筋及箍筋参数，芯柱纵向钢筋、箍筋的计算方法同矩形柱外围钢筋的算法。
（缺省状态下芯柱的定义参数部分被折叠收起，用选择控制框控制其开启。
）31.2新规则规定：要在楼层标高表加注上部结构嵌固部位的标高；(p11页)在楼层定义中增加一个“嵌固部位”的设置功能，用于计算地下室柱的竖向钢筋长度和箍筋根数统计；（P58页）1) 对于非地下室的柱，“嵌固部位”=“基础顶面”位置，基础顶面的非连接区=Max (Hn/3 ,hc, 500)；2) 对于地下室内的柱，“嵌固部位”高于“基础顶面”位置，一般是在地下室顶面；基础顶面的非连接区=Max (Hn/6 ,hc, 500)；嵌固部位的非连接区=Max (Hn/3 ,hc, 500)；（程序计算柱钢筋前，需要确定嵌固位置，以判断嵌固部位的非连接区长度。
）451.3在柱计算中增加以下判断：当上、下柱截面尺寸相同，但b边或h边钢筋数量各不相同时，上、下柱除4个角筋外，b边和h边的钢筋不可能上下对应连接，这样上层柱的竖向钢筋则必须要有插筋锚入下柱内，即在根数不同的b边或h边，上柱的钢筋仍然按中间层柱钢筋长度计算，但上柱竖向钢筋应同时存在对应的插筋，目前对于这种情况程序只计算了中间层竖向钢筋，没有计算插筋，使得上柱竖向钢筋是悬空的，因为上层柱的钢筋是从距楼面一定非连接区以上开始布置的。
6插筋长度=（本层净高Hn+柱顶梁高hb）-该钢筋当前层预留长度（S11a、S21a、S11b、S21b）+ 插入下柱内的锚固长度(1.2LaE)781.4 当某层连接区的高度小于纵向钢筋分两批搭接所需的高度时，应改用机械连接或焊接；(p57页)（程序原来对这种情况是将搭接区向柱的上、下两端非连接区延伸处理，相对来说是减少了上下非连接区的范围，即有部分钢筋搭接伸到的非连接区内搭接。
11G101平法计算讲解
标注一样，怎么配置钢筋？
G4Φ10
什么意思？
41
原位标注——梁下部纵筋
梁下部纵筋：
4、当梁的集中标注中已注写了梁上部和下部均为通长筋的 纵筋值是，则不需要在梁的下部重复做原位标注。
5、当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下 部以Y打头注写在括号里。 当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋 支座上部以Y打头注写在括号内，上下部斜纵筋之间用“/”分 隔。 当多跨梁的集中标注中已经注明加腋，而该梁某跨的根部却 不需要加腋是，则应在该跨原位标注等截面的b×h，以修正 集中标注中的加腋信息。
平法识图与钢筋算量
建工系
吕丽平
2
3
4
5
6
7
8
9
特点：
减少图纸量 平面表示 整体标注
10
目
1
2 3
录
平法图集介绍 梁平法 柱平法
4
5
剪力墙平法
板平法
11
目
录
1
平法图集介绍
12
平法图集介绍
建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
56
配筋构造分析
57
目
录
2
梁平法
2.3
梁平法----钢筋算量
58
钢筋算量
分析在平法中出现的钢筋类型
1、梁上部贯通钢筋 2、梁端支座负筋 5、腰筋 6、拉筋
3、架立钢筋
4、梁下部钢筋
7、吊筋
11G101图集全面解析
11G101系统平法图集较03G101系列图集较大变化一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
11G101结构标准设计新平法规则详解
新图集规定：要在楼层标高表加注上部结构嵌固部位的标高；
（p11页）老图集楼层标高表没有此规定；
新图集中当基础顶面与嵌固部位不在同一位置时，基础顶面
以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6
且大于等于Hc且大于等于500，并规定设计应注明嵌固部
修编将原03G101-1（柱、梁、墙平法）和04G101-4（板平
容与上部结构协调统一后编入新的11G101-1标准设计图集
柱、梁、墙、板平法） ，适用于基础顶面以上结构施工图
设计，方便设计施工人员使用。
将原独立基础、条形基础、筏板基础及桩基承台等标准图集 修编统一为11G101-3标准设计图集。11G101新平法规则 自2011年9月1日起实施对应旧平法规则 自2011年9月1日起同时废止
11G101-2
混凝土结构施工图平面整体表示方法制图规则和构造详 图（现浇混凝土板式楼梯）》 代替
03G101-2
混凝土结构施工图平面整体表示方法制图规则和构造详 图（现浇混凝土板式楼梯）》
11G101-3
混凝土结构施工图平面整体表示方法制图规则和构造详
图（独立基础、条形基础、筏形基础及桩基承台）》
代替
04G101-3
混凝土结构施工图平面整体表示方法制图规则和构造详 图（筏形基础）》
08G101-5
混凝土结构施工图平面整体表示方法制图规则和构造详 图（箱形基础和地下室结构）》
06G101-6
混凝土结构施工图平面整体表示方法制图规则和构造详 图（独立基础、条形基础、桩基承台）》2.新旧平法规则的主要区别
位所在位置。（p58页）
11G101结构标准设计新平法规则详解-推荐下载
本次修编是按《混凝土结构设计规范》GB50010-2010、《建筑 抗震设计规范》GB50011-2010、《高层混凝土结构技术规程》 JGJ3-2010 等新规范对图集中标准构造详图部分进行了修订；结 合设计人员习惯对制图规则部分内容进行了调整。
修编将原 03G101-1（柱、梁、墙平法）和 04G101-4（板平法） 的内容合并为一本，并将原 08G101-5 中地下室部分内容与上部 结构协调统一后编入新的 11G101-1 标准设计图集（柱、梁、墙、 板平法），适用于基础顶面以上结构施工图设计，方便设计施工 人员使用。
1.新平法规则概述
《混凝土结构施工图平面整体表示方法制图规则和构造详图》 (11G101)已经中华人民共和国住房和城乡建设部于 2011-07-21 批准正式发布(建质[2011]110 号)，自 2011 年 9 月 1 日起正式执 行，原标准设计图集 03G101-1、03G101-2、04G1013、04G101-4、06G101-6、08G101-5 同时废止。
3
详图(独立基础 替
、条形基础、
筏形基础及桩
基承台)》
2.新旧平法规则的主要区别
代
标准设
计号
标准设计名称
《混凝土结构施工图
平面整体表示方法制
03G101- 图规则和构造详图(现
1
浇混凝土框架、剪力
墙、框架—剪力墙、
框支剪力墙结构)》
《混凝土结构施工图
平面整体表示方法制 04G101- 图规则和构造详图(现
标准设计 标准设计名称 号
11G101-
1
《混凝土结构
施工图平面整
体表示方法制
图规则和构造
替 详图(现浇混凝
11G钢筋新平法规范讲解
顶层边角柱节点
03G101
11G101
顶层边角柱节点
03G101
11G101
影响：每种节点都不一样，组合形式复杂，钢筋形式 多，计算难
顶层中柱节点
0131G101
11G101-3： 独基、条 基、筏基、
桩基 11G10
6个设计院 共同编制
1
11G101-2： 板式楼梯
发行：-1： 8.29日，2、3:9月
下旬
代替03G1012
11G101-1： 墙、梁、 板、柱
代替03G1011、 04G101-
4
新图集适用范围
三大规范的陆续实施对设计、施工、造价等建筑 行业引起重大变化；
钢筋种类变化的原因和修订原则
现状：
1、中国年耗钢筋6.3亿吨，目前 以低强度的335 Mpa为主力钢筋， 235 Mpa为辅助钢筋 2、国际趋势：已经淘汰200 Mpa 级钢筋，形成300、400、500 （600）Mpa级钢筋的局面；以 400、500Mpa级为主力钢筋。
修订原则：
1、根据“四节一环保”的要求，提倡应用高强、高性能钢筋； 2、优先使用400Mpa级钢筋；积极推广500Mpa级钢筋；取消 235 Mpa光圆钢筋；逐步限制、淘汰335 Mpa级钢筋。最终形成 300、400、500 Mpa的强度梯次，与国际接轨。
抗震修正系数
影响：锚固值计算繁琐，各种系数不便记忆
软件处理
单元二 通用部分
• 1、钢筋类型变化 • 2、保护层变化 • 3、锚固计算 • 4、机械锚固
弯钩和机械锚固的原理
1 在钢筋末端配置弯钩和 机械锚固是减小锚固长度的 有效方式，其原理是利用受 力钢筋端部锚头（弯钩、贴 焊锚焊接锚板或锚栓锚头） 对混凝土的局部挤压作用加 大锚固承载力。锚头对混凝 土的局部挤压保证了钢筋不 会发生锚固拔出破坏。
11G101-1新平法新图集
11G101-1图集新要点概览一、保护层定义及其加5，在54页表及注4。
原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。
原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。
以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。
那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。
也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。
二、锚固长度及修正系数，在53页。
新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。
在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。
三、机械锚固形式，在55页左上。
原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。
机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。
老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内。
11G101-1完全解析
集中标注——梁顶面标高高差
六、梁顶面标高高差，该项为选注值。 粱顶面标高高差，系指相对于结构层楼面 标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差有高 差时，须将其写入括号内，无高差时不注。
36
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
37
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋： 1． “/”分隔——当上部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。 2． “+”相联——当同排纵筋有两种直径时，用加 号“+”将两种直径的纵筋相联，注写时将角部纵筋 写在前面。 3．缺省标注——当梁中间支座两边的上部纵筋不同 时，须在支座两边分别标注；当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。 例 6Φ25 4/2， 2Φ25+2Φ22
49
目
录
2
梁平法
2.2
梁平法----配筋构造
50
抗震楼层框架梁纵向钢筋构造----端支座弯锚
51
抗震楼层框架梁纵向钢筋构造----端支座直锚
52
抗震楼层框架梁纵向钢筋构造----中间支座
53
抗震楼层框架梁纵向钢筋构造----中间支座
54
抗震楼层框架梁纵向钢筋构造----上部纵筋
55
配筋构造分析
28
集中标注——截面尺寸
梁截面尺寸，该项为必注值。 当为等截面梁时，用b×h表示；
当为竖向加腋梁时，用b×h GYC1×C2 表示，其 中C1 为腋长，C2 为腋高；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11G101结构标准设计新平法规则详解1.新平法规则概述《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101)已经中华人民共和国住房和城乡建设部于2011-07-21批准正式发布(建质[2011]110号)，自2011年9月1日起正式执行，原标准设计图集03G101-1、03G101-2、04G101-3、04G101-4、06G101-6、08G101-5同时废止。
本次修编是按《混凝土结构设计规范》GB50010-2010、《建筑抗震设计规范》GB50011-2010、《高层混凝土结构技术规程》JGJ3-2010等新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分内容进行了调整。
修编将原03G101-1（柱、梁、墙平法）和04G101-4（板平法）的内容合并为一本，并将原08G101-5中地下室部分内容与上部结构协调统一后编入新的11G101-1标准设计图集（柱、梁、墙、板平法），适用于基础顶面以上结构施工图设计，方便设计施工人员使用。
另外，修编原“板式楼梯平法图集”03G101-2为11G101-2，将原独立基础、条形基础、筏板基础及桩基承台等标准图集修编统一为11G101-3标准设计图集。
11G101新平法规则自2011年9月1日起实施对应旧平法规则自2011年9月1日起同时废止标准设计号标准设计名称标准设计号标准设计名称11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》代替03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架—剪力墙、框支剪力墙结构)》04G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框楼面与屋面板)》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》代替03G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台)》代替04G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图(筏形基础)》08G101-5《混凝土结构施工图平面整体表示方法制图规则和构造详图(箱形基础和地下室结构)》06G101-6《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、桩基承台)》2.新旧平法规则的主要区别新平法是在新的混凝土结构设计规范基础上修订的，新的结构设计规范增加了500MPa级带肋钢筋，以300MPa级光圆钢筋取代了235MPa级钢筋；调整了钢筋保护层厚度、钢筋锚固长度和纵向受力钢筋最小配筋率等有关规定；补充、修改了混凝土构件节点抗震设计等相关要求。
因此，新旧平法在钢筋等级、混凝土强度等级、钢筋锚固长度及节点构造等方面都有较大调整。
全局性修改内容：1）新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据，新图集整合为三本；老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，老图集一共有六本；2）新规范淘汰了低强钢筋HPB235，采用纳入高强、高性能钢筋的设计原则，增加了以下几种钢筋类型：HPB300、HRBF335 、HRBF400 、HRB500 、HRBF500 。
3）根据新的《混凝土结构设计规范》GB50010-2010的(4.2.1条)规定，混凝土结构的纵向受力钢筋宜采用HRB400、HRBF400、HRB500、HRBF500钢筋；箍筋采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋。
即普片提高柱、墙、梁、板等主体构件的纵向受力钢筋强度等级，一般采用HRB400级钢筋，箍筋一般采用：HPB300 。
新规范钢筋种类等级、符号、锚固系数套用一览表钢筋强度等级钢筋牌号常用名称锚固系数Ⅰ级强度：300N/mm2HPB300热轧光圆Ⅰ级钢筋套用相同的锚固系数。
冷轧带肋Ⅰ级钢筋Ⅱ级强度：335N/mm2HRB335普通热轧带肋Ⅱ级钢筋套用相同的锚固系数。
HRBF335细晶粒热轧带肋Ⅱ级钢筋Ⅲ级强度：400N/mm2HRB400普通热轧带肋Ⅲ级钢筋套用相同的锚固系数。
HRBF400细晶粒热轧带肋Ⅲ级钢筋RRB400余热处理带肋Ⅲ级钢筋Ⅳ级强度：500N/mm2HRB500普通热轧带肋Ⅳ级钢筋套用相同的锚固系数。
HRBF500细晶粒热轧带肋Ⅳ级钢筋4）新规范对钢筋锚固系数作了较大的调整，以受拉钢筋基本锚固长度lab、labE为基数，考虑受拉钢筋锚固长度修正系数，对C20~C60不同强度等级的混凝土中不同等级的钢筋在不同抗震等级下的锚固系数作了调整。
5）混凝土保护层厚度表中新图集环境类别三分为三a和三b两种。
6）老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
7）新平法规定：在楼层标高表需加注上部结构嵌固部位的标高。
8）新平法规则中增加了地下室外墙钢筋的表示方法，这种外墙主要是用于地下室的外侧挡土墙。
分类构件主要修改内容新平法图集旧平法图集1新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，2新图集为C60。
锚固长度中的混凝土强度上限范围，老图集为C40，柱3柱箍筋表达式中增加核芯区箍筋表示方法：在括号中表示核芯区箍筋配置的类型、直径和间距ф10@100/250(ф12@100) （P9页）；老图集表达式中没有芯柱箍筋表示方法；4新图集规定：要在楼层标高表加注上部结构嵌固部位的标高；(p11页)老图集楼层标高表没有此规定；5新图集中当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。
(p58页)老图集基础顶面与嵌固部位详图一起表达未有划分；(p36页)6柱楼层变截面锚固节点，新图集弯折总长12d。
(p60页) 柱楼层变截面锚固节点，老图集弯折入200。
(p38页)7墙上柱锚固，新图集锚固1.2Lae+弯折150mm。
(p61页) 墙上柱锚固，老图集锚固1.6Lae搭接5d；(p39页)8当某层连接区的高度小于纵向钢筋分两批搭接所需的高度时，应改用机械连接或焊接；(p57页)原平法允许纵向钢筋分两批搭接所需的高度大于连接区时，在不改变绑扎方式的情况下，可向非连接区延伸。
9柱变截面上层柱钢筋锚入下层柱的长度由改为mb=1.2LaE （p60页）原来mb=1.5LaE（p38页）剪力墙10剪力墙墙柱外形的分类不变，仍然是暗柱、端柱、翼墙柱、转角柱，但编号类型简化了。
所有约束边缘柱都用：YBZ表示；所有构造边缘柱都用：GBZ表示；所有非边缘暗柱都用：AZ 表示。
（p13页）老图集墙柱编码较细。
（p12页）11剪力墙连梁增加“交叉斜筋配筋”的构造形式，连梁编号也作调整：(p15、76页)老图集墙梁编码见（p13页）12剪力墙拉筋新图集可标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
老图集剪力墙拉筋只标注一种间距，新平法图集旧平法图集13剪力墙连梁的斜向交叉钢筋锚固长度新图集为Lae且大于600。
（p76页）连梁暗撑锚固长度，老图集为Lae，（p52页）14新平法规则中增加了地下室外墙钢筋的表示方法，这种外墙主要是用于地下室的外侧挡土墙，其配筋特点是：除了具有一般剪力墙的内、外水平和竖向贯通筋、拉筋外，在墙体外侧的左右端部、中部（有转角柱、扶壁柱的地方）、上下楼层间或与基础交接的支座位置，还有水平非贯通加强筋和竖向非贯通加强筋。
(p19/20/24页)老图集没有这种表示方法。
15变截面剪力墙锚固长度有变化，由原来mb=1.5LaE改为1.2LaE 详P70页老图集见（p48页）16剪力墙墙身水平钢筋交错搭接，新图集统一为1.2Lae。
剪力墙墙身水平钢筋交错搭接，老图集外墙转角处为1.2Lae，其它位置为Lle，17墙身顶部纵筋构造，新图集为弯折12d。
墙身顶部纵筋构造，老图集为板底增加Lae，18剪力墙变截面，新图集规定12d。
剪力墙变截面，老图集未标注不伸入上层钢筋的弯折长度，19剪力墙上起边缘构件时，新图集规定锚固1.2Lae。
剪力墙上起边缘构件时，边缘构件在剪力墙中的锚固做法，老图集无，20双洞口连梁中间支座内设置箍筋，新图集规定设置箍筋。
双洞口连梁中间支座内设置箍筋，老图集未规定，梁21纯悬挑梁底筋锚固，新图集为15d。
纯悬挑梁底筋锚固，老图集为12d。
22悬挑梁第二排钢筋构造，新图集为0.75l加弯折。
悬挑梁第二排钢筋构造，老图集为0.75l。
板23新图集无梁板中增加了暗梁AL构件。
老图集无梁板中没有暗梁AL构件，24板带端支座钢筋构造，新图集为限定平直段长度加15d弯钩。
板筋端支座（支座为梁、剪力墙、圈梁）锚固构造，老图集为总锚长取La。
25新图集底筋为大于120且大于h且大于墙厚/2，面筋同底筋且平直段增加大于0.35Lab规定，弯钩竖直段增加15d规定。
板筋端支座（支座为砌体墙）锚固构造，老图集底筋为大于120且大于h，面筋同底筋并加弯钩，26悬挑板上部钢筋端部弯钩，新图集伸至板端加竖向弯钩。
悬挑板上部钢筋端部弯钩，老图集伸至板底加5d水平弯钩，27板中暗梁钢筋构造，新图集增加。
板中暗梁钢筋构造，老图集无，28新图集规定以Axx/yy@xxx形式表示。
板贯通筋采用两种规格“隔一布一”时，老图集无制图规则，。
