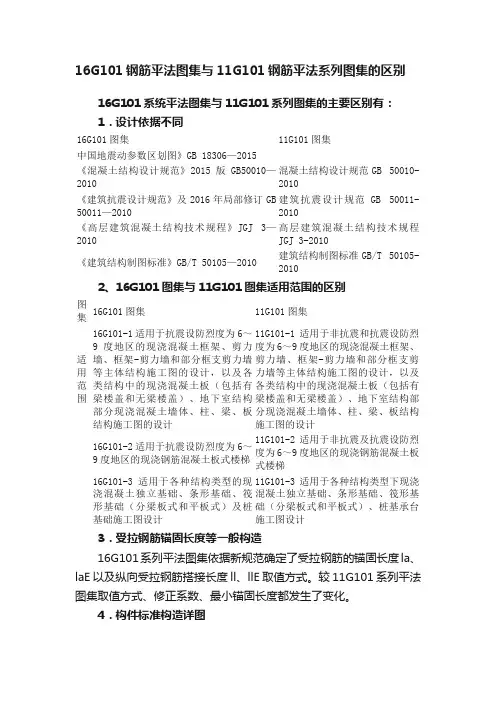

16平法和11平法的区别件
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
03G101系列 《03G101-1》《03G101-2》 《04G101-3》《04G101-4》 《06G101-1》《08G101-5》 《08G101-11》
.
11G101系列 《11G101-1》 《11G101-2》 《11G101-3》
7
16G101来了
.
8
实施时间
.
16G101系列图集已由住建部批准，将于2016年9月1日起实施。
16
平面整体表示方法制图规则
.
16G P6
11G P6
变化：16G去掉了楼板部分也适用于砌体结构。 本图集制图规则楼板部分不再适用于砌体结构。
17
影响范围
.
对设计有影响，需要考虑抗震和非抗震的变化；
对钢筋算量：
因为以后大多设计提高抗震等级，对钢筋量的计算是有提高的；
18
一般构造
.
钢筋 种类
保护层
替代
同时废止
16G101-1；适用现浇混凝土框架、剪力墙、梁、板，替代原11G101-1 16G101-2；适用现浇混凝土板式楼梯，替代原11G101-2 16G101-3；适用独立基础、条形基础、筏型基础、桩基础，替代原11G1011-30
修订背景
.
近几年，建筑行业发展迅速，新的建筑理念和建筑形式广泛应用。为适应工程建设市场发 展要求，我国设计与施工所依据的主要规范《混凝土结构设计规范（2015版）》GB 500102010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继改版或修订。同时，《建筑 抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实施。新版《中国 地震动参数区划图》GB 18306-2015自2016年6月1日起实施，该标准中取消不设防区，并适当 调整提高部分城镇的地震基本烈度。
为使国家建筑标准设计图集更好与新规范衔接、满足建筑工程的实际使用要求，中国建筑 标准设计研究院组织行业专家对G101《混凝土结构施工图平面整体表示方法制图规则和构造 详图》系列国标图集进行全面修编，以更好服务工程建设需要、促进行业发展。
原有内容系统梳理 适应新规范的修订 考虑实际新增内容
11
目录
20
保护层
保护层厚度以最外层钢筋外边缘 至混凝土外表面的距离
. 21
锚固长度
.
什么是锚固长度？
锚固 长度怎么确定？
抗震锚固长度：LaE
非震锚固长度？ ：La
22
小练习
.
依据11G平法图集规范，计算出锚固长度。
11G换算关系： • A、非抗震锚固长度la=非抗震基本锚固lab*锚固长度修正 系数（当钢筋直径大于25时，取默认值1.1） • B、抗震锚固长度lae=非抗震锚固长度la*抗震系数（一、 二级抗震等级为1.15，三级抗震为1.05，四级抗震为1.0） • C、抗震搭接长度=搭接修正系数ζa *抗震锚固 • D、非抗震搭接长度=搭接修正系数ζaE*非抗震锚固
.
总则和一般构造 柱平法制图规则和标准构造详图 剪力墙平法制图规则和标准构造详图 梁平法制图规则和标准构造详图 板平法制图规则和标准构造详图
12
一 内容
.
总则和一般构造
13
总说明-平法依据
16G P5
.
11G P5
1、平法依据变化，参照的规范是近年新修订的版本。 2、新增《中国地震动参数区划图》依据，全国基本没有不设防地区，设防区都需要按抗震考虑。 3、平法图集仅是工程建设行业的标准设计，不是强制规范；规范的修订和图集的修订不可能同步，在 这个窗口期有不符情况，以规范或标准为准。工程技术人员使用时要加以注意。
锚固 长度
弯钩与 机械锚固Βιβλιοθήκη Baidu
19
钢筋种类
.
依据《混凝土结构设计规范》 钢筋种类分为8种，对应的钢筋牌号和符号如右图。
HPB是热扎光圆钢筋 HRB是热扎带肋钢筋 HRBF细晶粒热轧钢筋 RRB钢筋混凝土用余热处理钢筋 400表示屈服强度为335MPa。
1、根据“四节一环保”的要求，提倡应用高强、高性能钢筋； 2、优先使用400Mpa级钢筋；积极推广500Mpa级钢筋；取消235 Mpa 光圆钢筋；逐步限制、淘汰335 Mpa级钢筋。最终形成300、400、 500 Mpa的强度梯次，与国际接轨。
.
新旧平法对比解析（16G101-1）
1
.
自我介绍
2
重温平法
.
一、平法概述 传统的结构施工图表示方法（分离式表示） 结构平面布置图+若干张构造详图
3
.
G101平法表示方法 平面图+G101构造详图
平法制图 集中标注+原位标注
4
G101平法
.
平法：施工图的设计方法 平法图集:是这种设计方法的成果体现。
26
锚固长度
16G P58
.
11G 无 参考13G101-11 p9
1、16G直接用表格列出锚固、搭接长度，让使用者简单、减少争议。 2、部分钢筋强度的钢筋不推荐使用。
27
搭接长度
16G P60~61
.
11G 无此页 参考13G101-11
14
中国地震动参数区划图
.
总体所提高 消灭不设防地区
15
总说明-适用范围
16G P5
.
11G P5
图集中取消非抗震框架柱和非抗震框架梁的原因是新的“中国地震动参数区划图”标准中基本地震 动峰值加速度小于0.05g的分区不再出现，表示在我国范围内消除了不设防区；只要在中华人民共 和国境内设计建造房屋，都必须要考虑抗震设防的要求。
钢筋种类：HRB400 直径32，混凝土强度等级：C35，抗震等级：一级抗震
计算出 la=？ laE=？
23
11G基本锚固计算锚固搭接
.
烦
24
分析对比
.
16G与11G锚固搭接对比
25
基本锚固
16G P57
.
11G
1、11G月16G基本锚固lab、labe相同，16G非抗震和抗震拆成2个表。 2、16G没有给出修改系数和计算规则。后面直接给出了锚固搭接表。 2、11G中的换算关系：la=lab*ζa laE= ζaE*la llE=ζl* laE ll= ζl*la （换算起来比较繁琐，取 值等方式容易起误差）
5
平法图集概况
.
G101系统图集（混凝土结构施工图平面整体表示方法制图规则和构造详图） 11G101-1，现浇混凝土框架、剪力墙、梁、板 11G101-2，楼梯 11G101-3，基础
G901系统图集（混凝土结构施工钢筋排布规则与构造详图） 12G901-1 12G901-2 12G901-3
6
平法的发展
.
11G101系列 《11G101-1》 《11G101-2》 《11G101-3》
7
16G101来了
.
8
实施时间
.
16G101系列图集已由住建部批准，将于2016年9月1日起实施。
16
平面整体表示方法制图规则
.
16G P6
11G P6
变化：16G去掉了楼板部分也适用于砌体结构。 本图集制图规则楼板部分不再适用于砌体结构。
17
影响范围
.
对设计有影响，需要考虑抗震和非抗震的变化；
对钢筋算量：
因为以后大多设计提高抗震等级，对钢筋量的计算是有提高的；
18
一般构造
.
钢筋 种类
保护层
替代
同时废止
16G101-1；适用现浇混凝土框架、剪力墙、梁、板，替代原11G101-1 16G101-2；适用现浇混凝土板式楼梯，替代原11G101-2 16G101-3；适用独立基础、条形基础、筏型基础、桩基础，替代原11G1011-30
修订背景
.
近几年，建筑行业发展迅速，新的建筑理念和建筑形式广泛应用。为适应工程建设市场发 展要求，我国设计与施工所依据的主要规范《混凝土结构设计规范（2015版）》GB 500102010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继改版或修订。同时，《建筑 抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实施。新版《中国 地震动参数区划图》GB 18306-2015自2016年6月1日起实施，该标准中取消不设防区，并适当 调整提高部分城镇的地震基本烈度。
为使国家建筑标准设计图集更好与新规范衔接、满足建筑工程的实际使用要求，中国建筑 标准设计研究院组织行业专家对G101《混凝土结构施工图平面整体表示方法制图规则和构造 详图》系列国标图集进行全面修编，以更好服务工程建设需要、促进行业发展。
原有内容系统梳理 适应新规范的修订 考虑实际新增内容
11
目录
20
保护层
保护层厚度以最外层钢筋外边缘 至混凝土外表面的距离
. 21
锚固长度
.
什么是锚固长度？
锚固 长度怎么确定？
抗震锚固长度：LaE
非震锚固长度？ ：La
22
小练习
.
依据11G平法图集规范，计算出锚固长度。
11G换算关系： • A、非抗震锚固长度la=非抗震基本锚固lab*锚固长度修正 系数（当钢筋直径大于25时，取默认值1.1） • B、抗震锚固长度lae=非抗震锚固长度la*抗震系数（一、 二级抗震等级为1.15，三级抗震为1.05，四级抗震为1.0） • C、抗震搭接长度=搭接修正系数ζa *抗震锚固 • D、非抗震搭接长度=搭接修正系数ζaE*非抗震锚固
.
总则和一般构造 柱平法制图规则和标准构造详图 剪力墙平法制图规则和标准构造详图 梁平法制图规则和标准构造详图 板平法制图规则和标准构造详图
12
一 内容
.
总则和一般构造
13
总说明-平法依据
16G P5
.
11G P5
1、平法依据变化，参照的规范是近年新修订的版本。 2、新增《中国地震动参数区划图》依据，全国基本没有不设防地区，设防区都需要按抗震考虑。 3、平法图集仅是工程建设行业的标准设计，不是强制规范；规范的修订和图集的修订不可能同步，在 这个窗口期有不符情况，以规范或标准为准。工程技术人员使用时要加以注意。
锚固 长度
弯钩与 机械锚固Βιβλιοθήκη Baidu
19
钢筋种类
.
依据《混凝土结构设计规范》 钢筋种类分为8种，对应的钢筋牌号和符号如右图。
HPB是热扎光圆钢筋 HRB是热扎带肋钢筋 HRBF细晶粒热轧钢筋 RRB钢筋混凝土用余热处理钢筋 400表示屈服强度为335MPa。
1、根据“四节一环保”的要求，提倡应用高强、高性能钢筋； 2、优先使用400Mpa级钢筋；积极推广500Mpa级钢筋；取消235 Mpa 光圆钢筋；逐步限制、淘汰335 Mpa级钢筋。最终形成300、400、 500 Mpa的强度梯次，与国际接轨。
.
新旧平法对比解析（16G101-1）
1
.
自我介绍
2
重温平法
.
一、平法概述 传统的结构施工图表示方法（分离式表示） 结构平面布置图+若干张构造详图
3
.
G101平法表示方法 平面图+G101构造详图
平法制图 集中标注+原位标注
4
G101平法
.
平法：施工图的设计方法 平法图集:是这种设计方法的成果体现。
26
锚固长度
16G P58
.
11G 无 参考13G101-11 p9
1、16G直接用表格列出锚固、搭接长度，让使用者简单、减少争议。 2、部分钢筋强度的钢筋不推荐使用。
27
搭接长度
16G P60~61
.
11G 无此页 参考13G101-11
14
中国地震动参数区划图
.
总体所提高 消灭不设防地区
15
总说明-适用范围
16G P5
.
11G P5
图集中取消非抗震框架柱和非抗震框架梁的原因是新的“中国地震动参数区划图”标准中基本地震 动峰值加速度小于0.05g的分区不再出现，表示在我国范围内消除了不设防区；只要在中华人民共 和国境内设计建造房屋，都必须要考虑抗震设防的要求。
钢筋种类：HRB400 直径32，混凝土强度等级：C35，抗震等级：一级抗震
计算出 la=？ laE=？
23
11G基本锚固计算锚固搭接
.
烦
24
分析对比
.
16G与11G锚固搭接对比
25
基本锚固
16G P57
.
11G
1、11G月16G基本锚固lab、labe相同，16G非抗震和抗震拆成2个表。 2、16G没有给出修改系数和计算规则。后面直接给出了锚固搭接表。 2、11G中的换算关系：la=lab*ζa laE= ζaE*la llE=ζl* laE ll= ζl*la （换算起来比较繁琐，取 值等方式容易起误差）
5
平法图集概况
.
G101系统图集（混凝土结构施工图平面整体表示方法制图规则和构造详图） 11G101-1，现浇混凝土框架、剪力墙、梁、板 11G101-2，楼梯 11G101-3，基础
G901系统图集（混凝土结构施工钢筋排布规则与构造详图） 12G901-1 12G901-2 12G901-3
