蒸压加气块砌筑规范及砌筑图集
蒸压加气混凝土砌块施工规范
蒸压加气混凝土砌体工程施工工艺标准1．前言砌体工程广泛运用于工业与民用建筑工程中。
砌体工程包括砌石、砌砖、砌块等工程施工，本章节选取施工中常用且具有代表性的蒸压加气混凝土砌块砌体工程进行阐述。
1.1工艺特点⑴建筑体系适应性强，砌筑方便、组砌灵活，对建筑物的平面和空间变化无严格要求，能满足建筑设计变化的需要。
⑵生产砌块的成本低廉，制作工艺简单。
可因地制宜充分利用本地区的地方材料，可以变废为宝，化害为利，利用工业废渣作原料，可节约有限的资源。
⑶施工机具设备简单，施工简便。
⑷具有较好的耐久、保温、防潮、隔热和耐火等性能。
1.2工艺原理砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构，能耐久地承受上部结构的荷载，并具有一定的抗冻、保温、防潮、隔热和耐火等性能。
本工艺适用于工业与民用建筑工程采用蒸压加气混凝土砌块和轻质混凝土小砌块等砌筑填充墙砌体工程。
蒸压加气混凝土砌块和轻质混凝土小砌块因其重量轻，用作填充墙可以减轻建筑物的自重，降低工程投资，因此在框架结构、剪力墙等结构中得到广泛的应用。
1.3适用范围⑴适用于低层和多层建筑的承重墙、多层和高层建筑的间隔墙、框架填充墙，以及一般工业建筑的围护墙体。
⑵采用加气混凝土砌块砌体承重的房屋，宜采用横墙承重的结构方案，横墙的间距不宜超过4.2m，尽可能使横墙对正贯通，每层应设置现浇混凝土圈梁，以房屋有较好的空间整体刚度。
质量密度为500kg/m3、强度等级为MU3的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过三层，总高度不超过10m；质量密度为600kg/m3、强度等级为MU4的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过四层，总高度不超过13m；质量密度为700kg/m3、强度等级为MU5的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过五层，总高度不超过16m。
⑶作为填充材料或保温隔热材料。
⑷用于冷库、恒温恒湿车间等特殊的建筑物，可取代一部分保温材料；也可作为保温隔热材料用于建筑物的复合墙体。
(完整版)加气混凝土砌块砌筑规范
6.5 蒸压加气混凝土砌块填充砌体6.5.1施工准备6.5.1.1技术准备（1）砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。
（2）已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。
（3）使用经过校验合格的监视和测量工具。
（4）施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。
（5）制定该分项工程的质量目标、检查验收制度等到保证工程质量的措施。
（6）由试验室出具完整的砌筑砂浆配合比试验报告。
6.5.1.2材料要求（1）蒸压加气混凝土砌块常用尺寸规格尺寸有：长度（mm）：600；宽度（mm）：240、200、120 等。
高度（mm）：300、250、200 等。
其规格尺寸比较灵活，根据设计要求，可根据需要选用或加工。
（2）蒸压加气混凝土砌块干密度等级别见表6.5.1.2-1 。
（3）蒸压加气混凝土砌块的外观质量可分为优等品、一等品、合格品，其外观质量要求如表 6.5.1.2-2 所示。
（4）蒸压加气混凝土砌块干密度为300～800kg ／m3，选择砌块时必须具有出场合格证，其强度等级及干表观密度必须符合设计要求及施工规范的规定。
（ 5 ）蒸压加气混凝土砌块应符合《建筑材料放射性核素限量》（GB 6566-2001 ）的规定。
（6）施工用水泥采用强度等级为22.5 级或32.5 级的普通硅酸盐水泥或矿渣硅酸盐水泥，需新鲜、无结块。
（7）施工期用砂宜采用中砂，砂中泥土含量不应超过5％，并过5mm 的密目网筛。
6.5.1.3主要机具（1）机械：塔式起重机、卷扬机、井架、切割机、砂浆搅拌机等。
（2）工具：瓦刀、夹具、手锯、小推车、灰斗、灰铁锹、小撬棍、小木锤、线锤、皮数杆等。
6.5.1.4作业条件（1）砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。
蒸压加气混凝土砌块施工规范标准
1
砌体工程广泛运用于工业与民用建筑工程中。砌体工程包括砌石、砌砖、砌块等工程施工，本章节选取施工中常用且具有代表性的蒸压加气混凝土砌块砌体工程进行阐述。
1.1
⑴建筑体系适应性强，砌筑方便、组砌灵活，对建筑物的平面和空间变化无严格要求，能满足建筑设计变化的需要。
⑵生产砌块的成本低廉，制作工艺简单。可因地制宜充分利用本地区的地方材料，可以变废为宝，化害为利，利用工业废渣作原料，可节约有限的资源。
施工用水泥采用强度等级为22.5级或32.5级的普通硅酸盐水泥或矿渣硅酸盐水泥，需新鲜、无结块。
施工用砂宜采用中砂，砂中泥土含量不应超过5％，并过5mm的密目网筛。
2.2
结构经验收合格后，把砌筑基层楼地面的浮浆残渣清理干净并进行弹线，填充墙的边线、门窗洞口位置线要准确，偏差控制在规范允许的范围内。皮数杆尽可能立在填充墙的两端或转角处，并拉通线。
7
小撬棍、小木锤
调整砌块位置用
8
夹具
固定砌块用
9
线锤、皮数杆
砌筑找水平及垂直用
5
5
5
蒸压加气混凝土砌块砌筑时的产品龄期应超过28d。
砌筑砂浆用水必须符合国家现行标准《混凝土拌合用水标准》(JGJ 63)的规定。
水泥进场使用前，应分批对强度、安定性进行检验。当在使用中对水泥质量有怀疑或水泥出厂超过3个月时，应进行复查试验，并按其结果使用。
蒸压加气混凝土砌块填充墙构造柱
蒸压加气混凝土砌块填充墙砌体与后塞口门窗的连接：后塞口门窗与砌体间通过木砖与门窗框连接，具体可用100mm长的铁钉把门框与木砖钉牢。木砖可以预埋，也可以后打。预埋木砖时，木砖应经过炭化，埋到预制混凝土块中，随加气混凝土块一起砌筑，预制混凝 土块大小应符合砌体模数，或用普通烧结砖在需放木砖部位砌长度240mm、宽度与加气块等厚的砖礅，木砖放置中间。
蒸压加气块砌筑规范及砌筑图集

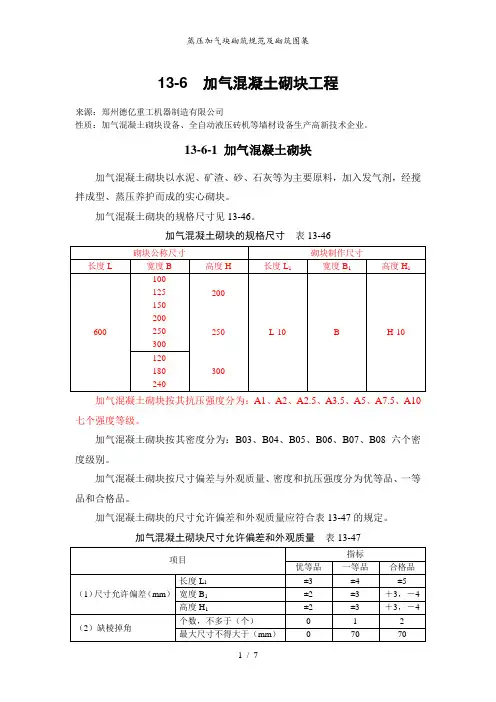

13-6 加气混凝土砌块工程来源：郑州德亿重工机器制造有限公司性质：加气混凝土砌块设备、全自动液压砖机等墙材设备生产高新技术企业。
13-6-1 加气混凝土砌块加气混凝土砌块以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。
加气混凝土砌块的规格尺寸见13-46。
加气混凝土砌块的规格尺寸表13-46加气混凝土砌块按其抗压强度分为：A1、A2、A2.5、A3.5、A5、A7.5、A10七个强度等级。
加气混凝土砌块按其密度分为：B03、B04、B05、B06、B07、B08六个密度级别。
加气混凝土砌块按尺寸偏差与外观质量、密度和抗压强度分为优等品、一等品和合格品。
加气混凝土砌块的尺寸允许偏差和外观质量应符合表13-47的规定。
加气混凝土砌块尺寸允许偏差和外观质量表13-47加气混凝土砌块的抗压强度应符合表13-48的规定。
加气混凝土砌块的抗压强度表13-48加气混凝土砌块的强度等级应符合表13-49的规定。
加气混凝土砌块的强度等级表13-49加气混凝土砌块的密度应符合表13-50的规定。
加气混凝土砌块密度（kg/m3）表13-5013-6-2 加气混凝土砌块砌体13-6-2-1 加气混凝土砌块砌体构造加气混凝土砌块可砌成单层墙或双层墙体。
单层墙是将加气混凝土砌块立砌，墙厚为砌块的宽度。
双层墙是将加气混凝土砌块立砌两层中间夹以空气层，两层砌块间，每隔500mm墙高在水平灰缝中放置φ4~φ6的钢筋扒钉，扒钉间距为600mm，空气层厚度约70~80mm（图13-45）。
图13-45 加气混凝土砌块墙承重加气混凝土砌块墙的外墙转角处、墙体交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为3φ6，钢筋伸入墙内不少于l000mm（图13-46）。
图13-46 承重砌块墙的拉结钢筋非承重加气混凝土砌块墙的转角处、与承重墙交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为2φ6，钢筋伸入墙内不少于700mm（图13-47）。
蒸压加气混凝土砌块施工规范标准
加气混凝土砌体填充墙每天的砌筑高度不宜超过1．8m，并且填充墙上不得留设脚手眼、搭设脚手架。
根据最下面第一匹砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上 细石混凝土找平。严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖，中间填芯找平。
构造柱钢筋绑扎，隐检验收完毕。
砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。在施工现场根据砌体方量准备好取样砂浆试模。
做好水电管线的预留预埋工作。
⑶施工机具设备简单，施工简便。
⑷具有较好的耐久、保温、防潮、隔热和耐火等性能。
1.2
砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构，能耐久地承受上部结构的荷载，并具有一定的抗冻、保温、防潮、隔热和耐火等性能。本工艺适用于工业与民用建筑工程采用蒸压加气混凝土砌块和轻质混凝土小砌块等砌筑填充墙砌体工程。蒸压加气混凝土砌块和轻质混凝土小砌块因其重量轻，用作填充墙可以减轻建筑物的自重，降低工程投资，因此在框架结构、剪力墙等结构中得到广泛的应用。
蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。
蒸压加气混凝土砌块砌筑墙体时，墙底部应砌普通烧结砖或多孔砖，或普通小型混凝土空心砌块，或现浇混凝土坎台等，其高度不宜小于200mm。
蒸压加气混凝土砌块砌筑时，墙底部应砌200mm高的烧结普通砖、多孔砖或混凝土空 心砌块，或浇筑200mm高等墙厚混凝土坎台，混凝土强度等级宜为C20。
砌筑时应预先试排砌块，并优先使用整体砌块。不得已须断开砌块时，应使用手锯、切割机等工具锯裁整齐，并保护好砌块的棱角，锯裁砌块的长度不应小于砌块总长度的1／3。长度小于等于150mm的砌块不得上墙。砌筑最底层砌块时，当灰缝厚度大于20mm时应使用细石混凝土铺密实，上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的1／3。当搭砌长度小于150mm时，即形成通缝，竖向通缝不应大于2皮砌块，否则应配φ4钢筋网片或2φ6钢筋，长度宜为700mm，如下图所示。
蒸压加气混凝土砌块砌筑施工要求及规范
蒸压加气混凝土砌块砌筑施工要求及规范蒸压加气混凝土砌块是一种使用气泡剂或发泡剂使混凝土中产生大量气泡的砌体材料。
它具有轻质、高强度、保温、隔声等特点，广泛应用于建筑工程中的墙体结构。
以下是蒸压加气混凝土砌块砌筑施工的要求及规范：1. 施工前准备1.1 检查资料：施工前应仔细检验相关资料和设计文件，确保施工符合要求。
1.2 设备准备：准备好各种施工所需的设备和工具，并进行检查和维修。
2. 施工现场准备2.1 清理：清理施工现场，确保无杂物和垃圾，并进行必要的平整处理。
2.2 建立标志桩：根据设计要求和标高，建立标志桩和控制点。
3. 材料准备3.1 加气混凝土砌块：选择符合标准的加气混凝土砌块，检查外观、尺寸和强度等指标是否符合要求。
3.2 砂浆：选择适合加气混凝土砌块的砂浆，注意控制砂浆的配合比和流动性。
3.3 钢筋：如果有需要，在施工前准备好符合设计要求的钢筋，并进行防锈处理。
4. 砌筑施工要求4.1 砌筑前的处理：在开始砌筑前，应湿润砌块和基层，并按照设计要求在基层进行铺垫。
4.2 砌筑方法：采用专业的砌筑工具和方法，保证砌筑质量。
4.3 尺寸控制：注意砌筑过程中的尺寸控制，确保砌筑的垂直度、水平度和平整度。
4.4 砌筑顺序：按照设计要求和图纸指示的顺序进行砌筑，确保结构的稳定性和强度。
4.5 砌筑注意事项：在砌筑过程中，应注意控制砌筑速度和砌筑压力，避免产生过多的裂缝和变形。
5. 砌缝施工要求5.1 扫净砌缝：在砌筑完成后，及时清理砌缝内的杂物和浮浆，并保持砌缝干燥。
5.2 封闭砌缝：按照设计要求和规范选择合适的封闭材料，对砌缝进行封闭处理。
5.3 平齐砌缝：保证砌缝的平齐度和一致性，避免出现凸凹不平的情况。
5.4 砌缝检查：在砌缝施工完成后，进行砌缝的检查和验收，确保砌缝的质量。
6. 砌筑完工后的处理6.1 清理场地：及时清理施工现场的杂物和垃圾，并进行整理和平整处理。
6.2 防护措施：根据需要，对砌筑完工的墙体进行保护措施，防止损坏和污染。
蒸压加气块砌筑规范及砌筑图集
蒸压加气块砌筑规范及砌筑图集(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--13-6 加气混凝土砌块工程来源：郑州德亿重工机器制造有限公司性质：加气混凝土砌块设备、全自动液压砖机等墙材设备生产高新技术企业。
13-6-1 加气混凝土砌块加气混凝土砌块以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。
加气混凝土砌块的规格尺寸见13-46。
加气混凝土砌块的规格尺寸表13-46加气混凝土砌块按其抗压强度分为：A1、A2、、、A5、、A10七个强度等级。
加气混凝土砌块按其密度分为：B03、B04、B05、B06、B07、B08六个密度级别。
加气混凝土砌块按尺寸偏差与外观质量、密度和抗压强度分为优等品、一等品和合格品。
加气混凝土砌块的尺寸允许偏差和外观质量应符合表13-47的规定。
加气混凝土砌块尺寸允许偏差和外观质量表13-47加气混凝土砌块的抗压强度应符合表13-48的规定。
加气混凝土砌块的抗压强度表13-48加气混凝土砌块的强度等级应符合表13-49的规定。
加气混凝土砌块的强度等级表13-49加气混凝土砌块的密度应符合表13-50的规定。
加气混凝土砌块密度（kg/m3）表13-5013-6-2 加气混凝土砌块砌体13-6-2-1 加气混凝土砌块砌体构造加气混凝土砌块可砌成单层墙或双层墙体。
单层墙是将加气混凝土砌块立砌，墙厚为砌块的宽度。
双层墙是将加气混凝土砌块立砌两层中间夹以空气层，两层砌块间，每隔500mm墙高在水平灰缝中放置φ4~φ6的钢筋扒钉，扒钉间距为600mm，空气层厚度约70~80mm（图13-45）。
图13-45 加气混凝土砌块墙承重加气混凝土砌块墙的外墙转角处、墙体交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为3φ6，钢筋伸入墙内不少于l000mm（图13-46）。
图13-46 承重砌块墙的拉结钢筋非承重加气混凝土砌块墙的转角处、与承重墙交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为2φ6，钢筋伸入墙内不少于700mm（图13-47）。
蒸压加气混凝土砌块施工规范
蒸压加气混凝土砌体工程施工工艺标准1．前言砌体工程广泛运用于工业与民用建筑工程中。
砌体工程包括砌石、砌砖、砌块等工程施工，本章节选取施工中常用且具有代表性的蒸压加气混凝土砌块砌体工程进行阐述。
1.1工艺特点⑴建筑体系适应性强，砌筑方便、组砌灵活，对建筑物的平面和空间变化无严格要求，能满足建筑设计变化的需要。
⑵生产砌块的成本低廉，制作工艺简单。
可因地制宜充分利用本地区的地方材料，可以变废为宝，化害为利，利用工业废渣作原料，可节约有限的资源。
⑶施工机具设备简单，施工简便。
⑷具有较好的耐久、保温、防潮、隔热和耐火等性能。
1.2工艺原理砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构，能耐久地承受上部结构的荷载，并具有一定的抗冻、保温、防潮、隔热和耐火等性能。
本工艺适用于工业与民用建筑工程采用蒸压加气混凝土砌块和轻质混凝土小砌块等砌筑填充墙砌体工程。
蒸压加气混凝土砌块和轻质混凝土小砌块因其重量轻，用作填充墙可以减轻建筑物的自重，降低工程投资，因此在框架结构、剪力墙等结构中得到广泛的应用。
1.3适用范围⑴适用于低层和多层建筑的承重墙、多层和高层建筑的间隔墙、框架填充墙，以及一般工业建筑的围护墙体。
⑵采用加气混凝土砌块砌体承重的房屋，宜采用横墙承重的结构方案，横墙的间距不宜超过4.2m，尽可能使横墙对正贯通，每层应设置现浇混凝土圈梁，以房屋有较好的空间整体刚度。
质量密度为500kg/m3、强度等级为MU3的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过三层，总高度不超过10m；质量密度为600kg/m3、强度等级为MU4的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过四层，总高度不超过13m；质量密度为700kg/m3、强度等级为MU5的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过五层，总高度不超过16m。
⑶作为填充材料或保温隔热材料。
⑷用于冷库、恒温恒湿车间等特殊的建筑物，可取代一部分保温材料；也可作为保温隔热材料用于建筑物的复合墙体。
(完整版)加气混凝土砌块砌筑规范
6.5 蒸压加气混凝土砌块填充砌体6.5.1 施工准备6.5.1.1 技术准备（1）砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。
（2）已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。
（3）使用经过校验合格的监视和测量工具。
（4）施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。
（5）制定该分项工程的质量目标、检查验收制度等到保证工程质量的措施。
（6）由试验室出具完整的砌筑砂浆配合比试验报告。
6.5.1.2 材料要求（1）蒸压加气混凝土砌块常用尺寸规格尺寸有：长度(mm)：600；宽度(mm)：240、200、120 等。
高度（mm）：300、250、200 等。
其规格尺寸比较灵活，根据设计要求，可根据需要选用或加工。
（2）蒸压加气混凝土砌块干密度等级别见表6.5.1.2-1。
（3）蒸压加气混凝土砌块的外观质量可分为优等品、一等品、合格品，其外观质量要求如表6.5.1.2-2 所示。
（4）蒸压加气混凝土砌块干密度为300～800kg／m3，选择砌块时必须具有出场合格证，其强度等级及干表观密度必须符合设计要求及施工规范的规定。
（5）蒸压加气混凝土砌块应符合《建筑材料放射性核素限量》（GB 6566-2001）的规定。
（6）施工用水泥采用强度等级为22.5 级或32.5 级的普通硅酸盐水泥或矿渣硅酸盐水泥，需新鲜、无结块。
（7）施工期用砂宜采用中砂，砂中泥土含量不应超过5％，并过5mm 的密目网筛。
6.5.1.3 主要机具（1）机械：塔式起重机、卷扬机、井架、切割机、砂浆搅拌机等。
（2）工具：瓦刀、夹具、手锯、小推车、灰斗、灰铁锹、小撬棍、小木锤、线锤、皮数杆等。
6.5.1.4 作业条件（1）砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。
蒸压加气混凝土精确砌块应用标准
蒸压加气混凝土精确砌块应用标准一、材料要求1.砌块类型采用蒸压砂加气混凝土砌块；2.砌块的允许尺寸偏差为：长度方向（-2,0），宽度和高度方向（±1），其它应达到《蒸压加气混凝土砌块》（GB 11968-2006）的优等品的等级；3.砌块的强度等级为A3.5级，密度B05级，粘接砂浆强度等级M5。
砌块的干燥收缩值≦0.5mm/m（标准法）；4.必须采用专用配套粘接砂浆、抹面砂浆（界面剂）、柔性腻子。
二、设计要求1.砌体与主体结构的连接，采用钢筋植筋拉结或1.5厚L型铁件角码连接，其构造应满足《建筑抗震设计规范》的要求；2.楼梯间及人流通道的填充墙，采用热镀锌钢丝网+6~8厚专用抹灰砂浆抹面；3.厨卫等多水房间应结合砌块排块设计做不低于200高混凝土导墙，宽度同墙身，导墙宜与主体结构整浇；4.砌体与主体结构交接部位应附加玻纤网格布加强连接，每侧延伸长度150mm；5.室内无水房间，当墙面平整度达到质量要求时，刮2mm厚柔性腻子（2道成活）后做饰面；6.卫生间、厨房等有贴砖或防水要求的砌体墙面，均满涂1~2mm厚界面剂。
防水房间的防水涂料（JS-II型）涂刷高度：卫生间至顶，厨房1200mm；7.墙面平整度不能达到质量要求的，砌体基层上先满涂1mm～2mm专用界面剂，后抹专用抹面砂浆，厚度不大于5mm；8.外墙砌块应涂刷抗渗性满足相关技术规定的专用界面剂；三、施工要求1.不得使用出釜龄期不足15天的砌块；2.砌体砌筑必须依据排块深化设计图，未做排块设计不得砌筑。
排块应从上往下，从洞口往两边；3.砌体高度或长度大于规范规定的，应设置现浇构造柱或水平系梁，如设置对拉螺杆，不得穿砌体；4.采用干法砌筑，挤筑法上墙。
砌块表面不得洒水，不得使用表面明显受潮的砌块；5.砌筑灰缝的厚度3mm，不得大于4mm，顶部缝隙厚度10-20mm，采用塞PE条，注PU发泡剂填缝，并用专用嵌缝剂嵌缝；6.开槽、钻孔应待7天以上，应采用专用工具；双面开槽的墙体厚度不小于150，开槽深度不超过1/3墙厚；7.开槽封堵应采用专用抹面砂浆填实至低于墙面约2mm，再压入玻纤网格布用抹面砂浆抹平，玻纤布的宽度超过开槽口周边150mm；8.应使用专用切割工具，严禁瓦刀砍凿；9.施工过程中产生的轻微的缺棱掉角及开槽封堵采用专用抹面砂浆填实、找平；10.砌块贮存堆放应有防雨淋和防潮（浸泡）措施；11.产品运输及装卸时，宜用专用机具，严禁摔、掷、翻斗车自翻自卸货；12.其它未尽事项参见施工规范、国家（行业）标准及标准图集；13.当地方标准高于本标准时，按地方标准执行。
蒸压加气混凝土砌块施工规范标准
1/3
1/3
爆裂、黏模和损坏深度不得大于（mm）
10
20
30
表面疏松、层裂
不允许
表面油污
不允许
蒸压加气混凝土砌块干密度为300~800kg／m3，选择砌块时必须具有出场合格证，其强度等级及干表观密度必须符合设计要求及施工规范的规定。
蒸压加气混凝土砌块应符合《建筑材料放射性核素限量》(GB 6566—2001)的规定。
蒸压加气混凝土砌体填充墙与结构或构造柱连接的部位，应预埋2φ6的拉结筋，拉结筋的竖向间距应为500～1000mm，当有抗震要求时，拉结筋的末端应做40mm长90°弯钩。
有抗震要求的砌体填充墙按设计要求应设置构造柱、圈梁，构造柱的宽度由设计确定，厚度一般与墙等厚，圈梁宽度与墙等宽，高度不应小于120mm。圈梁、构造柱的插筋宜优先预埋在结构混凝土构件中或后植筋，预留长度符合设计要求。构造柱施工时按要求应留设马牙槎，马牙槎宜先退后进，进退尺寸不小于60mm，高度为300mm左右。当设计无要求时，构造柱应设置在填充墙的转角处、T形交接处或端部；当墙长大于5m时，应间隔设置。圈梁宜设在填充墙高度中部。详见下图。
4.2工具
瓦刀、夹具、手锯、小推车、灰斗、灰铁锹、小撬棍、小木锤、线锤、匹数杆等。
机具设备配置表
序号
名 称
说明
1
塔式起重机、卷扬机、井架
提升设备，根据工程具体情况选择
2
砂浆搅拌机
拌制砌筑砂浆
3
切割机、手锯
用于局部砌块切锯及切割管线预留槽用
4
瓦刀
铺灰用
5
小推车
运输砌块、砂浆等材料
6
灰斗、灰铁锹
铲运及承放砂浆用
2.1.2工艺流程图
蒸压加气块砌筑规范及砌筑图集
13-6 加气混凝土砌块工程来源：德亿重工机器制造性质：加气混凝土砌块设备、全自动液压砖机等墙材设备生产高新技术企业。
13-6-1 加气混凝土砌块加气混凝土砌块以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。
加气混凝土砌块的规格尺寸见13-46。
加气混凝土砌块的规格尺寸表13-46加气混凝土砌块按其抗压强度分为：A1、A2、A2.5、A3.5、A5、A7.5、A10七个强度等级。
加气混凝土砌块按其密度分为：B03、B04、B05、B06、B07、B08六个密度级别。
加气混凝土砌块按尺寸偏差与外观质量、密度和抗压强度分为优等品、一等品和合格品。
加气混凝土砌块的尺寸允许偏差和外观质量应符合表13-47的规定。
加气混凝土砌块尺寸允许偏差和外观质量表13-47加气混凝土砌块的抗压强度应符合表13-48的规定。
加气混凝土砌块的抗压强度表13-48加气混凝土砌块的强度等级应符合表13-49的规定。
加气混凝土砌块的强度等级表13-49加气混凝土砌块的密度应符合表13-50的规定。
加气混凝土砌块密度（kg/m3）表13-5013-6-2 加气混凝土砌块砌体13-6-2-1 加气混凝土砌块砌体构造加气混凝土砌块可砌成单层墙或双层墙体。
单层墙是将加气混凝土砌块立砌，墙厚为砌块的宽度。
双层墙是将加气混凝土砌块立砌两层中间夹以空气层，两层砌块间，每隔500mm墙高在水平灰缝中放置φ4~φ6的钢筋扒钉，扒钉间距为600mm，空气层厚度约70~80mm（图13-45）。
图13-45 加气混凝土砌块墙承重加气混凝土砌块墙的外墙转角处、墙体交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为3φ6，钢筋伸入墙不少于l000mm（图13-46）。
图13-46 承重砌块墙的拉结钢筋非承重加气混凝土砌块墙的转角处、与承重墙交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为2φ6，钢筋伸入墙不少于700mm（图13-47）。
蒸压加气混凝土砌块砌筑施工工艺要点(施工方法 砌筑工程 图示清晰)_公众号：工程师智库
砌筑工程施工工艺要点序号工作及工序名具体施工方法1 砂浆拌制1) 本工程采用现场搅拌砂浆。
2) 砂浆搅拌时间不得少于2min，砂浆稠度7～8cm，随拌随用，拌成后3～4h用完毕，如当施工期间最高气温超过30度时，必须在拌成后2～3h内使用完毕。
如使用过程中，砂浆出现沁水现象，应在砌筑前再次拌合。
4) 每一楼层的砌体必须留置一组砂浆试块，每一工作台班每台搅拌机取样不得少于一组。
搅拌砂浆应经常用砂浆绸度仪检测其绸度，工人不得随意加水搅拌，以免降低砌体强度。
2墙体砌筑放线砌筑前，在楼面上定出墙体轴线位置，放出墙体边线和门窗洞口位置，在柱上标出标高线(建筑50线)。
立皮数杆在各转角处设立皮数杆，皮数杆间距不得超过15m。
皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。
皮数杆应垂直、牢固、标高一致。
排砖第一皮砌筑时应试摆，按墙段实量尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯截成需要尺寸，但不得小于砌块长度的1/3。
拉线在皮数杆上相对空心砖上边线之间拉准线，以准线砌筑。
砌筑步骤1 砌块在砌筑前一天浇水润湿。
2砌块上下皮的竖向灰缝相互错开，相互错开长度宜为300mm，并不小于L/3(L为砌块长度)。
如不能满足要求，在水平灰缝设置2Ф6的拉结钢筋或Ф4钢筋网片，拉结钢筋或钢筋网片的长度不小于700mm。
3 砌块在墙的转角处，纵横墙相互搭砌，隔皮砌块露端面。
墙的T 字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块4 每一楼层内的砌块墙体应连续砌完，不留接槎。
如必须留槎时，应留成斜槎(斜槎长度应不小于高度的2/3)，或在门窗洞口侧边间断。
5 拉结筋设置详见构造控制要点。
6 外墙的窗口下一皮砌块下的水平灰缝应设置拉结钢筋，拉结钢筋为3Ф6，钢筋伸过窗口侧边不小于500mm。
7 墙上不得留设脚手眼。
8 砌块砌到接近上层梁板底部时预留2~4cm空隙，用木楔@600挤紧(木楔规格20~40X50X100，木楔做防腐处理)，空隙用C20细石砼塞填，塞填饱满密实。
蒸压加气混凝土砌块砌筑施工要求与规范-蒸压加气砌块砌筑要求
蒸压加气混凝土砌块砌筑施工要求与规范-蒸压加气砌块砌筑要求蒸压加气混凝土砌块是一种轻质、多孔、绝热性能好的建筑材料，具有优良的保温隔热性能、吸声减震性能、易加工和施工等优点，在建筑工程中得到了广泛的应用。
以下是蒸压加气混凝土砌块砌筑施工的要求与规范。
1. 材料要求使用的蒸压加气混凝土砌块应符合国家建筑标准规定，质量合格且无破损、变形、裂缝等缺陷。
砌筑过程中使用的砂浆应符合国家标准，且配制均匀、粘度适中。
2. 砌筑方法（1）砌筑前应先对基底进行检查，确保基底平整、无沉陷、松动和污物，必要时进行清理和修复。
（2）砌筑前应提前准备好所有砌块、砂浆和工具等，以免影响砌筑进度。
（3）按照设计要求和施工图纸进行砌筑，合理安排施工顺序和道具使用。
（4）在进行开槽砌筑时，必须避免过度开裂，可在砌筑过程中采取合适的措施，如使用加强筋。
（5）砖缝的连接处应采用“套缝法”或者“扎钩法”，确保墙体的稳定性和密实性。
3. 砌筑质量要求（1）砌筑表面应平整、垂直，不得有明显的开裂、脱落、鼓起等缺陷。
墙体表面的高差误差应符合设计要求。
（2）墙体的垂直度应满足国家标准规定，垂直度偏差不得超过1/1000。
（3）墙体的强度要求应符合设计要求，不得出现裂缝、渗水、扭曲等现象。
（4）门窗洞口的处理应符合设计要求，确保门窗的安装精度和质量。
4. 施工安全要求（1）施工人员应熟悉施工规范和工艺要求，严格按照安全操作规程进行操作。
（2）施工现场应设置明显的安全标志，配备必要的安全设施，如防护栏杆、安全带等。
（3）高空作业时，施工人员应佩戴好安全帽和安全带，并严禁在高处走动或休息。
（4）施工过程中应加强对起重机械和工具设备的管理和维护，确保其使用安全。
以上是对蒸压加气混凝土砌块砌筑施工的要求与规范的简要介绍，希望对您有所帮助。
在实际施工中，还需具体参考相关的国家标准和工程技术规范，严格遵守相关规定，确保砌筑质量和工人的施工安全。
(完整版)加气混凝土砌块砌筑规范
蒸压加气混凝土砌块填补砌体施工准备技术准备（1）砌筑前，应仔细熟习图纸，核实门窗洞口地点及洞口尺寸，明确预埋、预留地点，算出窗台及过梁顶部标高，熟习有关结构及资料要求。
（2）已审查完建筑施工图纸，并保证填补墙、门窗洞口的地点、轴线尺寸正确无误，保证圈梁、过梁的标高正确。
（3）使用经过校验合格的监督和丈量工具。
（4）施工前，工程技术人员应联合设计图纸及实质状况，编制出专项施工技术交底和作业指导书等技术性文件。
（5）拟订该分项工程的质量目标、检查查收制度等到保证工程质量的举措。
（6）由试验室出具完好的砌筑沙浆配合比试验报告。
资料要求（1）蒸压加气混凝土砌块常用尺寸规格尺寸有：长度 (mm)： 600；宽度 (mm)： 240、 200 、 120 等。
高度（ mm）： 300、 250、 200 等。
其规格尺寸比较灵巧，依据设计要求，可依据需要采纳或加工。
（2）蒸压加气混凝土砌块干密度等级别见表6.5.1.2-1 。
（3）蒸压加气混凝土砌块的外观质量可分为优等品、一等品、合格品，其外观质量要求如表所示。
（4）蒸压加气混凝土砌块干密度为 300～ 800kg ／ m3，选择砌块时一定拥有出场合格证，其强度等级及干表观密度一定切合设计要求及施工规范的规定。
（5）蒸压加气混凝土砌块应切合《建筑资料放射性核素限量》（GB 6566-2001 ）的规定。
（6）施工用水泥采纳强度等级为 22.5 级或 32.5 级的一般硅酸盐水泥或矿渣硅酸盐水泥，需新鲜、无结块。
（7）施工期用砂宜采纳中砂，砂中泥土含量不该超出5％，并过 5mm 的密目网筛。
主要机具（1）机械：塔式起重机、卷扬机、井架、切割机、沙浆搅拌机等。
（2）工具：瓦刀、夹具、手锯、小推车、灰斗、灰铁锹、小撬棍、小木锤、线锤、皮数杆等。
作业条件（1）砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理洁净。
（2）弹出楼层轴线及墙身旁线，经复核，办理有关手续。
（3）依据标高控线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可划在框架柱上，并注明拉结筋、圈梁、过梁、墙梁的尺寸、标高，皮数线经技术质检部门复核，办理有关手续。
蒸压加气混凝土砌块施工规范
蒸压加气混凝土砌体工程施工工艺标准1．前言砌体工程广泛运用于工业与民用建筑工程中。
砌体工程包括砌石、砌砖、砌块等工程施工，本章节选取施工中常用且具有代表性的蒸压加气混凝土砌块砌体工程进行阐述。
1.1工艺特点⑴建筑体系适应性强，砌筑方便、组砌灵活，对建筑物的平面和空间变化无严格要求，能满足建筑设计变化的需要。
⑵生产砌块的成本低廉，制作工艺简单。
可因地制宜充分利用本地区的地方材料，可以变废为宝，化害为利，利用工业废渣作原料，可节约有限的资源。
⑶施工机具设备简单，施工简便。
⑷具有较好的耐久、保温、防潮、隔热和耐火等性能。
1.2工艺原理砌体工程是由砖、石、水泥、石灰、砂子等砌筑的砌体结构，能耐久地承受上部结构的荷载，并具有一定的抗冻、保温、防潮、隔热和耐火等性能。
本工艺适用于工业与民用建筑工程采用蒸压加气混凝土砌块和轻质混凝土小砌块等砌筑填充墙砌体工程。
蒸压加气混凝土砌块和轻质混凝土小砌块因其重量轻，用作填充墙可以减轻建筑物的自重，降低工程投资，因此在框架结构、剪力墙等结构中得到广泛的应用。
1.3适用范围⑴适用于低层和多层建筑的承重墙、多层和高层建筑的间隔墙、框架填充墙，以及一般工业建筑的围护墙体。
⑵采用加气混凝土砌块砌体承重的房屋，宜采用横墙承重的结构方案，横墙的间距不宜超过4.2m，尽可能使横墙对正贯通，每层应设置现浇混凝土圈梁，以房屋有较好的空间整体刚度。
质量密度为500kg/m3、强度等级为MU3的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过三层，总高度不超过10m；质量密度为600kg/m3、强度等级为MU4的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过四层，总高度不超过13m；质量密度为700kg/m3、强度等级为MU5的加气混凝土砌块，用于横墙承重的建筑时，其层数不得超过五层，总高度不超过16m。
⑶作为填充材料或保温隔热材料。
⑷用于冷库、恒温恒湿车间等特殊的建筑物，可取代一部分保温材料；也可作为保温隔热材料用于建筑物的复合墙体。
蒸压加气混凝土砌块砌筑施工要求与规范
蒸压加气混凝土砌块砌筑施工要求一、蒸压加气混凝土砌块砌筑施工技术（1）加气混凝土砌块的砌筑，必须严格遵守国家标准《砌体工程施工质量验收规范》（GB50203—2002）技术指标要求。
砌筑墙体时加气混凝土砌块的生产龄期应超过28天，不应使用破裂、不规整和表面被污染的加气混凝土砌块，严禁使用干砖或含水饱和的砖。
（2）合理安排好工期，不可盲目赶工。
如有可能，应尽量避免在常年雨季期间砌筑。
为减少施工中的现场切锯工作量，避免浪费，使于备料，加气混凝土砌块砌筑前均应进行砌块排列设计。
在砌筑位置放出墙身边线，以砌块每皮高度制作皮数杆，并竖立于墙的两端，皮数杆宜立于墙体转角处，且相距不应大于15M。
（3）严格控制好加气混凝土砌块上墙砌筑时的含水率。
按有关规范规程规定，加气混凝土砌块施工时的含水率宜＜15%，对于粉煤灰加气混凝土制品宜小于20%。
加气混凝土的干燥收缩规律表明，含水率在10～30%之间的收缩值比较小（一般在0.02～0.1mm/m）。
施工时加气混凝土砌块的含水率控制在10～15%比较适宜，砌块含水深度以表层8～10mm为宜，表层含水深度可通过刀刮或敲上个小边观察规律，按经验判定。
如砌块干燥，应提前1～2天向砌筑面适量浇水。
浇水量应根据施工当时的季节和干湿温度情况决定，由表面湿润度控制。
禁止直接使用饱含雨水或浇水过量的砌块。
雨水天施工必要时采取防雨措施。
不得使用被雨水湿透砌块。
砌筑好的墙体尽量避免雨水直接冲淋，大雨时已砌好的砌体应采用塑料薄膜或彩条纤维布等材料遮盖。
砌块运输至楼面后，在砌筑前专人用花洒淋湿砖表面，砖平放洒水，必要时翻转后再洒水一次，使砖各面均湿润。
（4）在砌块墙底部应用小块实心水泥砖砌筑（或捣C10混凝土），其高度不宜小于200mm。
（5）砌筑砂浆宜选用粘结性能良好的砂浆，其强度等级应不小于M5及符合设计要求，砂浆应具有良好的保水性，在砂浆中掺入无机或有机塑化剂。
（6）由于不同干密度和强度等级的加气混凝土砌块的性能指标不同，所以不同干密度和强度等级的加气混凝土砌块不应混砌，加气混凝土砌块也不应与其他砖、砌块混砌。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13-6 加气混凝土砌块工程
来源：郑州德亿重工机器制造有限公司
性质：加气混凝土砌块设备、全自动液压砖机等墙材设备生产高新技术企业。
13-6-1 加气混凝土砌块
加气混凝土砌块以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。
加气混凝土砌块的规格尺寸见13-46。
加气混凝土砌块的规格尺寸表13-46
加气混凝土砌块按其抗压强度分为：A1、A2、、、A5、、A10七个强度等级。
加气混凝土砌块按其密度分为：B03、B04、B05、B06、B07、B08六个密度级别。
加气混凝土砌块按尺寸偏差与外观质量、密度和抗压强度分为优等品、一等品和合格品。
加气混凝土砌块的尺寸允许偏差和外观质量应符合表13-47的规定。
加气混凝土砌块尺寸允许偏差和外观质量表13-47
加气混凝土砌块的抗压强度应符合表13-48的规定。
加气混凝土砌块的抗压强度表13-48
加气混凝土砌块的强度等级应符合表13-49的规定。
加气混凝土砌块的强度等级表13-49
加气混凝土砌块的密度应符合表13-50的规定。
加气混凝土砌块密度（kg/m3）表13-50
13-6-2 加气混凝土砌块砌体
13-6-2-1 加气混凝土砌块砌体构造
加气混凝土砌块可砌成单层墙或双层墙体。
单层墙是将加气混凝土砌块立砌，墙厚为砌块的宽度。
双层墙是将加气混凝土砌块立砌两层中间夹以空气层，两层砌块间，每隔500mm墙高在水平灰缝中放置φ4~φ6的钢筋扒钉，扒钉间
距为600mm，空气层厚度约70~80mm（图13-45）。
图13-45 加气混凝土砌块墙
承重加气混凝土砌块墙的外墙转角处、墙体交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为3φ6，钢筋伸入墙内不少于l000mm（图13-46）。
图13-46 承重砌块墙的拉结钢筋
非承重加气混凝土砌块墙的转角处、与承重墙交接处，均应沿墙高1m左右，在水平灰缝中放置拉结钢筋，拉结钢筋为2φ6，钢筋伸入墙内不少于700mm（图13-47）。
图13-47 非承重砌块墙拉结钢筋
加气混凝土砌块外墙的窗口下一皮砌块下的水平灰缝中应设置拉结钢筋，拉结钢筋为3φ6，钢筋伸过窗口侧边应不小于500mm（图13-48）。
图13-48 砌块墙窗口下配筋
13-6-2-2 加气混凝土砌块砌体施工
承重加气混凝土砌块砌体所用砌块强度等级应不低于，砂浆强度不低于M5。
加气混凝土砌块砌筑前，应根据建筑物的平面、立面图绘制砌块排列图。
在墙体转角处设置皮数杆，皮数杆上画出砌块皮数及砌块高度，并在相对砌块上边线间拉准线，依准线砌筑。
加气混凝土砌块的砌筑面上应适量洒水。
砌筑加气混凝土砌块宜采用专用工具（铺灰铲、锯、钻、镂、平直架等）。
加气混凝土砌块墙的上下皮砌块的竖向灰缝应相互错开，相互错开长度宜为300mm，并不小于150mm。
如不能满足时，应在水平灰缝设置2φ6的拉结钢筋或φ4钢筋网片，拉结钢筋或钢筋网片的长度应不小于700mm（图13-49）。
图13-49 加气混凝土砌块墙中拉结筋
加气混凝土砌块墙的灰缝应横平竖直，砂浆饱满，水平灰缝砂浆饱满度不应小于90%；竖向灰缝砂浆饱满度不应小于80%。
水平灰缝厚度宜为15mm；竖向灰缝宽度宜为20mm。
加气混凝土砌块墙的转角处，应使纵横墙的砌块相互搭砌，隔皮砌块露端面。
加气混凝土砌块墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块（图13-50）。
图13-50 加气混凝土砌块墙的转角处、交接处砌法加气混凝土砌块墙如无切实有效措施，不得使用于下列部位：
1．建筑物室内地面标高以下部位；
2．长期浸水或经常受干湿交替部位；
3．受化学环境侵蚀（如强酸、强碱）或高浓度二氧化碳等环境；
4．砌块表面经常处于80℃以上的高温环境。
加气混凝土砌块墙上不得留设脚手眼。
每一楼层内的砌块墙体应连续砌完，不留接搓。
如必须留搓时应留成斜搓，或在门窗洞口侧边间断。
13-6-3 加气混凝土砌块砌体质量
加气混凝土砌块砌体质量分为合格和不合格两个等级。
加气混凝土砌块砌体质量合格应符合以下规定：
1．主控项目应全部符合规定；
2．一般项目应有80%及以上的抽检处符合规定，或偏差值在允许偏差范围以内。
加气混凝土砌块砌体主控项目：
砌块和砌筑砂浆的强度等级应符合设计要求。
检验方法：检查砌块的产品合格证书、产品性能检测报告和砂浆试块试验报告。
加气混凝土砌块砌体一般项目：
1．砌体一般尺寸的允许偏差应符合表13-51的规定。
抽检数量：对表中1、2项，在检验批的标准间中随机抽查10%，但不应少于3间；大面积房间和楼道接两个轴线或每10延长米按一标准间计数。
每间检
验不应少于3处。
对表中3、4项，在检验批中抽检10%，且不应少于5处。
加气混凝土砌体一般尺寸允许偏差表13-51
2．加气混凝土砌块不应与其他块材混砌。
抽检数量：在检验批中抽检20%，且不应少于5处。
检验方法：外观检查。
3．加气混凝土砌块砌体的灰缝砂浆饱满度不应小于80%。
抽检数量：每步架子不少于3处，且每处不应少于3块。
检验方法：用百格网检查砌块底面砂浆的粘结痕迹面积。
4．加气混凝土砌块砌体留置的拉结钢筋或网片的位置与砌块皮数相符合。
拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮砌块高度。
抽检数量：在检验批中抽检20%，且不应少于5处。
检验方法：观察和用尺量检查。
5．砌块砌筑时应错缝搭接，搭接长度不应小于砌块长度的1/3；竖向通缝不应大于2皮。
抽检数量：在检验批的标准间中抽查10%，且不应少于3间。
检验方法：观察和用尺检查。
6．加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm。
抽检数量：在检验批的标准间中抽查10%，且不应少于3间。
检验方法：用尺量5皮砌块的高度和2m砌体长度。
7．加气混凝土砌块墙砌至接近梁、板底时，应留一定空隙，待墙体砌筑完并应至少间隔7d后，再将其补砌挤紧。
抽检数量：每验收批抽10%墙片（每两柱间的填充墙为一墙片），且不应少于3片墙。
检验方法：观察检查。
