水轮机主机选型
中小型水电站水轮机选型与优化的探讨
中小型水电站水轮机选型与优化的探讨一、前言水力发电是一种利用水能转化为电能的清洁可再生能源，在全球范围内具有广泛的应用前景。
中小型水电站是水力发电系统的重要组成部分，其投资成本低、建设周期短、生产稳定可靠等优点，使得其在中国乃至全球水力发电市场上具有较大的发展潜力。
水轮机是中小型水电站的核心设备，其选型与优化对于水电站的运行效率、经济性和可靠性具有重要影响。
本文就中小型水电站水轮机选型与优化进行探讨，并提出一些相关的技术建议。
二、水轮机选型与分类1. 水轮机选型在中小型水电站的水轮机选型过程中，需要考虑到水轮机的流量、水头、装机容量等因素，以确保水轮机可以在水电站的运行条件下实现最佳的发电效率。
选择合适的水轮机型号和参数是确保水电站正常运行的基础。
根据水轮机的结构和工作原理，可以将水轮机分为内嵌式水轮机和外控式水轮机两大类。
内嵌式水轮机直接受到水流作用，其转动部件与水流接触，适用于水流比较稳定的小型水电站；外控式水轮机则通过导流装置调节水流作用力，可以适应水流波动较大的水电站。
三、水轮机优化1. 流道优化水轮机的流道是保证水轮机高效运行的关键部位。
通过对水轮机流道进行优化设计，可以减小流体的能量损失，提高水轮机的效率。
常见的流道优化措施包括改善流道内部的曲率、加装导流板、增加水流的扰流装置等。
2. 叶轮优化叶片是水轮机的动力转换部件，其叶片的设计与优化对于水轮机的性能具有重要影响。
采用现代流体动力学的分析方法，结合流场模拟和试验验证，可以实现叶轮的优化设计，提高水轮机的效率和稳定性。
3. 轴系优化水轮机的轴系部分包括轴承、密封装置、联轴器等组件，其设计与选型对于水轮机的安全可靠运行至关重要。
通过优化轴系的设计，可以减小机械损耗，提高水轮机的传动效率。
2. 运用现代流体动力学的分析方法，对水轮机的流道和叶轮进行优化设计，提高水轮机的效率和稳定性。
3. 注意水轮机轴系的设计与选型，确保水轮机的安全可靠运行。
水轮机组选型
电站下游尾水位流量关系曲线的推求水轮机组选型一、电站参数（一）、康艾孜河1、电站参数前池正常水位=2445.1电站最低尾水位=2340.5m(实测常年枯水位)水头损失近似取1m最大净水头=--1=104.6m最小净水头=-（取两河通过电站设计引用流量之和时的下游尾水位）-1m=2445.1-2341-1=103.1m平均水头=103.8(取上下游加权或算数平均值,本处到算数平均)设计水头=103.8(取等于平均水头)2、装机容量：2×5000kW、1×2000 kW本站主要利用夏季流量较大的月份发电，根据水能计算，在综合分析水流出力和多年平均年发电量及年利用小时的基础上，本着尽量利用来水又能保证投资效益的情况下，决定装机2×5000kW,另考虑到枯水月份流量小，历时长，决定增设装机2000kW一台。
3、水轮机型号选择按我国水轮机型谱额定水头和比转速的关系，水轮机的n s为n s＝－20＝176.3（m.kW）因此选择与计算值最为接近的HL180转轮4、水轮机基本参数的计算（1）计算转轮直径D1水轮机的额定出力：N T===5263（kW）N T===2105（kW）取最优单位转速＝67r/min与出力限制线交点的单位流量为设计工况点的单位流量,则=0.86m3/s,对应的模型效率=89.6％,经试算,5000kW机组取效率修正值＝1.2％，则设计工况下原型水轮机的效率η＝+＝89.6％+1.2％＝90.8％。
2000kW机组取效率修正值＝0.5％。
则设计工况下原型水轮机的效率η＝+＝89.6％+0.5％＝90.1％==0.806m==0.51m按我国规定的转轮直径系列，选择转轮直径分别为0.84m和0.60m。
（2）效率η的计算==0.908 ＝=0.012=1.2％==0.901 ＝=0.005=0.5％（3）转速n的计算5000kW:n===812.6(r/min) 取750r/min2000kW:n===1137.7(r/min) 取1000r/min(4)水轮机设计流量Qr的计算5000kW:Qr==0.86××=6.18（m3/s）2000kW:Qr==0.86×0×=3.15(m3/s)则康艾孜河设计流量Qr=2×6.18+3.15=15.5(m3/s)(5)飞逸转速的计算查HL180转轮模型综合特性曲线限制工况点对应的导叶开度=32，将此值乘以1.05的系数后，查HL180飞逸特性曲线，得其最大单位飞逸转速为=131 r/min5000kW:==131=1588.9 r/min2000kW:==131=2221.2 r/min(由电站的最大净水头算出的飞逸转速不能大于发电机组允许的飞逸转速) (6)轴向水推力的计算5000kW:==12.75(t)2000kW:==6.51(t)5、检验水轮机的工作位置（范围）设计工况的单位流量5000kW:===0.792(m3/s)==61.84(r/min)2000kW:===0.627(m3/s)==58..9(r/min)由计算结果可知，两种水轮机基本接近高效位置（范围）工作，选型结果合适。
中小型水电站水轮机选型与优化的探讨

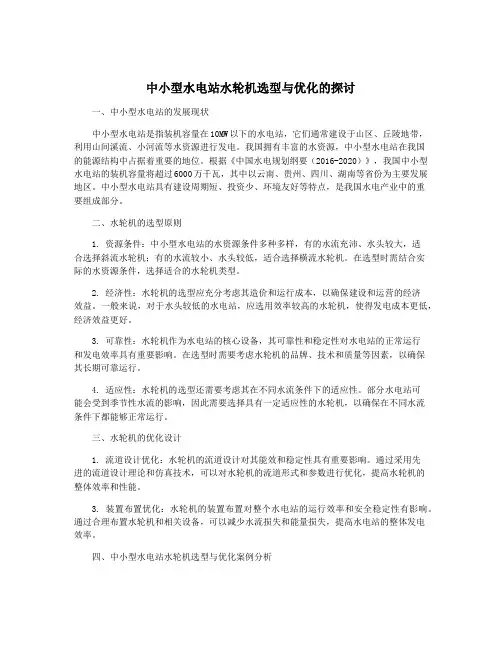

中小型水电站水轮机选型与优化的探讨一、中小型水电站的发展现状中小型水电站是指装机容量在10MW以下的水电站，它们通常建设于山区、丘陵地带，利用山间溪流、小河流等水资源进行发电。
我国拥有丰富的水资源，中小型水电站在我国的能源结构中占据着重要的地位。
根据《中国水电规划纲要（2016-2020）》，我国中小型水电站的装机容量将超过6000万千瓦，其中以云南、贵州、四川、湖南等省份为主要发展地区。
中小型水电站具有建设周期短、投资少、环境友好等特点，是我国水电产业中的重要组成部分。
二、水轮机的选型原则1. 资源条件：中小型水电站的水资源条件多种多样，有的水流充沛、水头较大，适合选择斜流水轮机；有的水流较小、水头较低，适合选择横流水轮机。
在选型时需结合实际的水资源条件，选择适合的水轮机类型。
2. 经济性：水轮机的选型应充分考虑其造价和运行成本，以确保建设和运营的经济效益。
一般来说，对于水头较低的水电站，应选用效率较高的水轮机，使得发电成本更低，经济效益更好。
3. 可靠性：水轮机作为水电站的核心设备，其可靠性和稳定性对水电站的正常运行和发电效率具有重要影响。
在选型时需要考虑水轮机的品牌、技术和质量等因素，以确保其长期可靠运行。
4. 适应性：水轮机的选型还需要考虑其在不同水流条件下的适应性。
部分水电站可能会受到季节性水流的影响，因此需要选择具有一定适应性的水轮机，以确保在不同水流条件下都能够正常运行。
三、水轮机的优化设计1. 流道设计优化：水轮机的流道设计对其能效和稳定性具有重要影响。
通过采用先进的流道设计理论和仿真技术，可以对水轮机的流道形式和参数进行优化，提高水轮机的整体效率和性能。
3. 装置布置优化：水轮机的装置布置对整个水电站的运行效率和安全稳定性有影响。
通过合理布置水轮机和相关设备，可以减少水流损失和能量损失，提高水电站的整体发电效率。
四、中小型水电站水轮机选型与优化案例分析以某中小型水电站为例，其水头为45m，流量为20m³/s。
水轮机选型设计
⽔轮机选型设计第⼀章⽔轮机的选型设计第⼀节⽔轮机型号的初步选择⼀、沙溪⽔电站的主要参数H max =68.0m H p =50.0m H min =43.0m由《⽔利机械》P 36设计⽔头 H r 初算时可近似取（0.9~1.0）H p H r = 0.95×50.0= 47.5m 总装机35万kw⼆、因为沙溪⽔电站的⽔头范围为43.0m~68.0m,根据《⽔轮机》课本，符合此⽔头范围的要求，分别是 HL220，它的使⽤⽔头为30~70m 。
该⽔电站的⽔头范围为38-68m ，适合此⽔头范围⽔轮机的类型有斜流式和混流式。
⼜根据混流式⽔轮机的优点：（1）⽐转速范围⼴，适⽤⽔头范围⼴，可适⽤30-700m ；、（2）结构简单，价格低；（3）装有尾⽔管，可减少转轮出⼝⽔流损失；故选择混流式⽔轮机。
⼆．⽐转速的选择按我国⽔轮机的型谱推荐的设计⽔头与⽐转速的关系，⽔轮机的s n 为 )(19.270205.472000202000kw m H n rs ?=-=-=因此，选择s n 在260左右的⽔轮机为宜。
在⽔轮机型谱中有HL220，故按HL220进⾏计算三．单机容量第⼆节原型⽔轮机主要参数的选择按电站建成后,在电⼒系统的作⽤和供电⽅式,初步拟定为2台、3台、4台、5台四种⽅案进⾏⽐较。
HL220其主要参数如下：模型转轮直径D 1=46cm,导叶相对⾼度b 0/D 1=0.25 z 1=14, 最优⼯况n 10’=70r/min,Q 10’=1.0m 3/s,η=92%,ns0=255,σ=0.115; 限制⼯况Q 1’=1.150m 3/s,η=89%,σ=0.133. 最⼤单位飞逸⽐转速n 1p ’= 133 r/min⼀．（⼆台）1、计算转轮直径⽔轮机额定出⼒：kw N P GGr 4.17857198.0105.174=?==η式中：G η-----发电机效率,取0.98 G N -----机组的单机容量（KW ）取最优单位转速流量，Q 11r =1.14m 3/s ，对应的模型效率ηm=0.886，暂取效率修正值Δη=0.03，则设计⼯况原型⽔轮机效率η=ηm +Δη=0.916)(29.7916.05.4714.181.99183781.95.15.1111m H Q P D r r ===η按我国规定的转轮直径系列，计算值处于标准值7.0m 和7.5m 之间。
水轮机的选型计算
目录一、水轮机选型计算的依据及其基本要求 (1)1水轮机选型时需由水电勘测设计院提供下列原始数据 (1)2水轮机选型计算应满足下述基本要求 (1)二、反击式水轮机基本参数的选择计算 (1)1根据最大水头及水头变化范围初步选定水轮机的型号 (1)2 按已选定的水轮机型号的主要综合特性曲线来计算转轮参数 (1)3效率修正 (4)4检查所选水轮机工作范围的合理性 (4)5飞逸转速计算 (5)6轴向推力计算 (5)三、水斗式水轮机基本参数的选择计算 (10)1水轮机流量 (10)2射流直径d0 (10)3确定D1/d0 (10)4水轮机转速n (10)5功率与效率 (11)6飞逸转速 (12)7水轮机的水平中心线至尾水位距离A………………………………………………1 28喷嘴数Z0的确定 (12)9 水斗数目Z1的确定 (12)10 水斗和喷嘴的尺寸与射流直径的关系 (13)11 引水管、导水肘管及其曲率半径 (13)12转轮室的尺寸 (14)A 水机流量 (17)B 射流直径 (17)C 水斗宽度的选择 (17)D D/B的选择 (17)E 水轮机转速的选择 (17)F 单位流量的计算 (17)G 水轮机效率 (18)H 飞逸转速 (18)I 转轮重量的计算 (18)四、调速器的选择 (20)1 反击式水轮机的调速功计算公式 (20)2 冲击式水轮机的调速功计算公式 (20)五、阀门型号、大小的选择 (21)1 球阀的选择 (21)2 蝴蝶阀的选择 (22)水轮机的选型计算一、水轮机选型计算的依据及其基本要求1水轮机选型时需由水电勘测设计院提供下列原始数据：1）装机容量、装机台数、单机额定出力Nr、最大出力Nmax和负荷性质；2）水电站的设计水头Hr，最大水头Hmax，最小水头Hmin，加权平均水头Hcp；3）水电站上下游水位与流量关系曲线，水头、流量过程线或保证率曲线，引水管损失等；4）水电站的泥沙资料（含沙量、泥沙类别、特性等），水质资料（水温、化学成分、PH值、硬度、含气量等）；5）水电站厂房形式，引水方式和引水管长度、直径；机组安装高程及允许吸出高度Hs＇；6）制造厂与水电站间的运输条件、水电站的安装条件（允许最大挖深值等）。
水轮发电机组中水轮机的选型设计
水轮发电机组中水轮机的选型设计摘要: 在水利水电系统中的建设过程, 怎样合理选择适用的水轮机组的类型对水轮机的性能是否优越十分重要。
因此应本着具体情况具体分析的原则设计相应的实践方案, 以提高其运行的灵活性。
本文着重阐述实践中应如何对水轮机组进行设计。
关键词: 水轮机组；特征；选型设计Abstract: In the water conservancy and hydropower system in the construction process, how to choose suitable hydraulic turbine type on turbine performance is superior is very important. It should be based on concrete analysis of the principles of design and the corresponding practices, in order to improve the operation flexibility. This paper focuses on the practice should be how to design of hydraulic turbine.Key words: turbine selection design; feature;0引言水轮机组的选型设计是水电站水力机械设计的重要组成部分。
