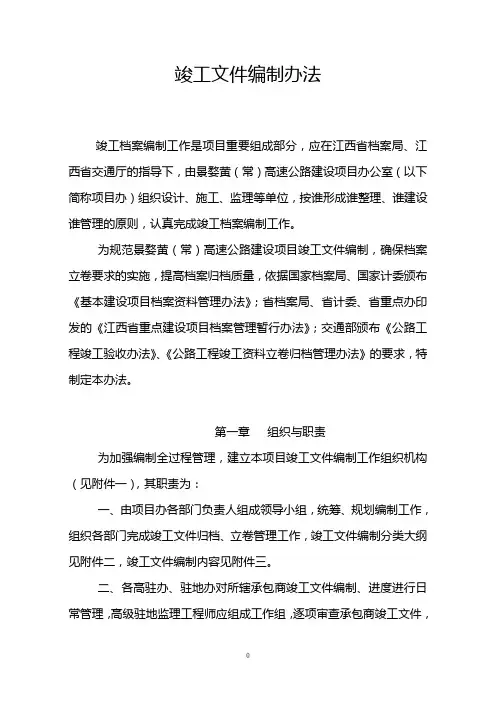

高速公路竣工资料编制办法

竣工文件的收集、整理与编制

一、竣工文件编制的质量要求

（一）竣工文件要做到字迹清楚、内容完整、图样清晰、图表整洁、签字手续完备。

（二）、纸张要求：竣工文件采用的纸张为80克重的白色书写纸或胶版纸，一般情况下文字资料为A4幅面，图纸资料为A3幅面，破损文件应用标准纸张托裱；图纸大于A3幅面的，应按风箱式折叠为A3大小；各种原始材料（如外购材料材质证明、出厂证书、实验检测报告等）小于A4幅面的用A4纸托裱；竣工文件不能用热敏纸等不易保存的纸张，传真件、材料证明等纸张不符合要求的文件，应在原件后附复印件，以便于保存。

（三）、文字要求：

1、各类总结、报告、正式文件严格按国家公文管理办法执行，并参照如下规定：各种特殊字符用国标宋体或pmingliu体，文件标题名用2号方正小标宋体；文件编号用4号仿宋，文件内容、说明及其标点符号用3号仿宋体，行距为单倍行距。“主题词”三个字用3号黑体，同内容为3号方正小标宋体；抄送单位用3号仿宋体。

2、各类质量检测资料采用总监办统一制定的表格样式，填报字体应与表格字体相适应，达到协调、美观的要求。

3、竣工图所有文字均采用仿宋体，宽高比一般取0.65，尺寸标注数字字高为2.5毫米（特殊情况可放宽至3毫米）；图名字高为4毫米，“竣工说明：”字高为4毫米。“竣工说明：”的内容字高为3.5毫米；图框标题栏内，建设单位名称和竣工图名字高为6.5毫米（一排装不下，必须用两排时，字高为

4毫米），其它图框各栏字高为4毫米。

4、竣工文件材料中凡是需用手写的地方如原始记录、签名等，必须采用黑色或碳素水书写。

（四）、其他要求

1、竣工文件的分类文件每册应尽量控制在150页内，内容少的近似文件可合并成卷，但需在安卷封面标题上标明卷内主要内容。

2、试验、检测报告必须有原件一套，为避免重复组卷，标准试验报告等作为分项工程共用卷查考时，只需在每个分项工程评定表和卷内备考表中注明所查卷的档号、页号。

3、竣工图图框参照用交办[2002]245号文附件二；竣工图式样格式统一绘制。竣工图一律要求用电脑绘制，采用激光打印机打印。竣工图幅尺寸一般采用A3（297mm×420mm）尺寸，在A3纸不能表达一个构筑物时，可以以不小于A3的1/4长度加长。

二、单位工程、分部工程、分项工程质量检验评定

（一）、分项工程质检资料，每个分项工程按工程施工先后顺序进行组卷，其成册顺序为：分项工程开工申请批复单一分项工程质量评定表（注：砼和砂浆的监抽数据应纳入评定范围，并在监抽数据周围作简易的说明）一试验检测报告一现场检表一中间交工证书。

（二）、分部工程质量检验评定表及单位工程评定表单独成册（各分部评定表的原件附在单位工程综合评定表后）。按规范规定分别计算分部工程评分、单位工程评分与合段评分。

（三）每座大中桥或一个立交区单独为1个单位工程，每个路面合同段分成2个单位工程，路基等其它施工合同段均按一个合同段为1个单位工程，房

建工程参照建设部有关规定执行。各合同段单位工程内的所有分部、分项工程纳入一起综合评定。路床交验和桥梁总体交验过程中的五方验收资料作为分部工程评定的附件单独成册归档。

（四）、当摘录的检测数据填写不下时，可仅填平均值或代表值，并在备注中指明数据的来源。填写“分项工程质量评定表”中的试验检测项目的平均值或代表值时，承包人应以自检试验资料为基础计算，如；压实度数据不够填写的情况，可在表中用文字说明，指明数据所在位置（卷次、页码范围）。（五）、分项工程评定

1、路基工程评定

路基工程每个合同段为一个单位工程，每3公里左右（或一个作业队）作为一个分部工程进行评定，压实度分区评定，分别汇总到相应分部工程，应保留每层的评定；路基工程的质检报告按里程桩号顺序每个段落的压实检验单报告从原地面起至96区第三层（即路床表面以下20cm），依据成册，96区第四层（即路基交工的路床顶面）单独依里程桩号成册，并按各自划分的分部工程段落为“路基土石方”评分。软基处理、片石盲沟、挖方区盲沟、零填挖换填等路基工程作为路基的加固工程单独评定和组卷。

本建设项目的砌筑工程包括一级护墙、二级护墙、实体护坡、拱形护坡、绿化防护边坡（下边坡）与绿化防护上边坡（又细分为一般挂网植草与网格植草）。按实行情况本，本分部工程名称统称为防护工程，本工程栏目中以每一个分项工程的自然段落填一张质检评定表。护面墙有两级的分级填评，人行天桥、渡槽结构物投影部位的防护工程也纳入本栏目，绿化边坡也参与本分部工程评定。

2、桥梁工程评定

基础及下部结构：桩基分项工程综合评分表，每根桩有多个分项质检评分项目，按规定权值计算得出综合评分，有的墩桩有横系梁、有的没有，无论有无，总的说来，因规定权值计算得出综合评分。有的墩桩有横系梁、有的没有，总的说来，因系梁的工程量较小，除填写现场质检报告单之外，不必填写质检评定表，不参与质检评分。

上部结构的预制和安装：每一片梁有三个质检评分，一张钢筋骨架加工及安装，一张预应力钢筋加工与张拉，再一张是梁板预制，每片梁都有抽检、自检试验报告，但作为一座独立大中桥，本次规定按一座桥梁体仅加权平均评定一次。

上部构造的现场浇筑部分：防水混凝土桥面铺装，应归于桥面铺装部分（属上部构造的总体及桥面分项），桥头两端搭板应纳入上部构造现浇部分。搭板垫层只作检验，不参与评分。

上跨桥（含上跨机耕道中桥）、天桥、渡槽比照按小桥方式检评。按主线小桥的分部工程评定。桥梁（含天桥）的附属工程的锥坡、护脚等应归入桥梁工程。天桥灌溉沟按天桥组卷、评定。

在互通式立交区范围内，在设计的主线起止点范围内的路基、桥梁、涵洞、排水及防护工程均应纳入立交区单位工程的分部工程的相关项目内检评。

3、涵洞工程评定

本工程涵洞质检评分是以综合评分为准，即在《公路工程质量检验评定标准》（JTJ071-2004）基础上再加上盖板的钢筋加工与安装和盖板混凝土质量评定分求得每道涵洞的综合得分（盖板安装不再评分）。盖板涵检验评定表中的砼强度及砂浆强度应该包含洞口及桥面铺装中的砂浆砼强度。涵洞洞
