公路工程竣工图表编制说明
竣工图编制方法及说明
竣工图编制要求及方法2011-11-14 08:06:15| 分类：默认分类| 标签：|字号大中小订阅一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。
2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。
3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。
4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。
重绘图按原图编号，末尾加“竣”字。
新图图标内应注明“竣工阶段”。
5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。
要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。
7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。
10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。
11．竣工图按专业、图号排列。
12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。
13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。
14．全部竣工图均永久保存。
二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。
2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。
3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
竣工图编制—竣工图编制说明
XXXXXX的工程
竣工图编制总说明
XXXXXX工程有限公司
2017年月日
一、项目工程概述
1.工程名称
XXXXXX的工程
2.工程概况
1.
2.
3.
二、编制的依据
1. XXXX。
2.建设单位提供作为工程建设项目施工的全部施工图，包括所附的文字说明，以及有关通用图集、标准图集。
3.施工过程中的设计修改通知单。
三、编制的原则
1.按照竣工图编制的原则，内容与施工图设计、设计变更、施工及质量检查记录相符合；确保竣工图完整、准确、清晰、完整、规范、修改到位，做到真实反映项目竣工验收时的实际情况。
四、编制情况
1.本工程竣工图在原施工图的基础上，进行了重新绘制。
共有竣工图54张，修改的有12张，未做修改的42张。
2.竣工图按照设计修改通知单上的修改内容据实进行修改，修改情况后的竣工图与实际相符，不另陈述修改内容与依据。
3.竣工图仍采用原施工图图号。
4.竣工图由xxxxx公司审核。
5.本工程竣工图与现场实际相符，文字说明清楚，所有竣工图均逐张加盖“竣工图”章，竣工图章中的内容填写齐全、清楚、没有代签名现象。
6.竣工图全部是图面清晰的新蓝图。
7. 竣工图纸采用国家标准图幅，图纸要求按裁剪线裁掉多余空白纸，折叠成A4图幅（长×宽为：297 mm×210mm），内折外翻，标题栏外露。
五、竣工图归档
1.竣工图由我单位负责组卷、录入、扫描、归档。
2.本工程竣工图共组成2卷，具体分卷情况如下：
六、竣工图修改情况统计表
竣工图修改情况统计表
附件：修改依据。
竣工图编制说明_11

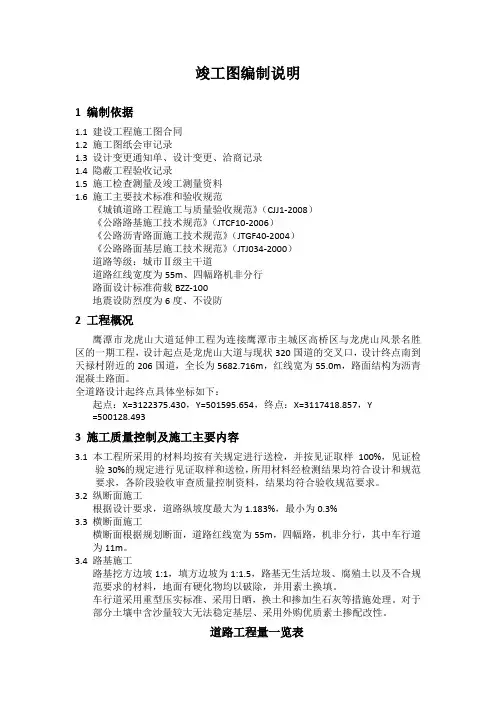

竣工图编制说明1 编制依据1.1 建设工程施工图合同1.2 施工图纸会审记录1.3 设计变更通知单、设计变更、洽商记录1.4 隐蔽工程验收记录1.5 施工检查测量及竣工测量资料1.6 施工主要技术标准和验收规范《城镇道路工程施工与质量验收规范》（CJJ1-2008）《公路路基施工技术规范》（JTCF10-2006）《公路沥青路面施工技术规范》（JTGF40-2004）《公路路面基层施工技术规范》（JTJ034-2000）道路等级：城市Ⅱ级主干道道路红线宽度为55m、四幅路机非分行路面设计标准荷载BZZ-100地震设防烈度为6度、不设防2 工程概况鹰潭市龙虎山大道延伸工程为连接鹰潭市主城区高桥区与龙虎山风景名胜区的一期工程，设计起点是龙虎山大道与现状320国道的交叉口，设计终点南到天禄村附近的206国道，全长为5682.716m，红线宽为55.0m，路面结构为沥青混凝土路面。
全道路设计起终点具体坐标如下：起点：X=3122375.430，Y=501595.654，终点：X=3117418.857，Y=500128.4933 施工质量控制及施工主要内容3.1 本工程所采用的材料均按有关规定进行送检，并按见证取样100%，见证检验30%的规定进行见证取样和送检，所用材料经检测结果均符合设计和规范要求，各阶段验收审查质量控制资料，结果均符合验收规范要求。
3.2 纵断面施工根据设计要求，道路纵坡度最大为1.183%，最小为0.3%3.3 横断面施工横断面根据规划断面，道路红线宽为55m，四幅路，机非分行，其中车行道为11m。
3.4 路基施工路基挖方边坡1:1，填方边坡为1:1.5，路基无生活垃圾、腐殖土以及不合规范要求的材料，地面有硬化物均以破除，并用素土换填。
车行道采用重型压实标准、采用日晒，换土和掺加生石灰等措施处理。
对于部分土壤中含沙量较大无法稳定基层、采用外购优质素土掺配改性。
道路工程量一览表4 路面结构4.1 路面结构车行道上面层：4cm细粒式沥青混凝土（AK-13A）乳化沥青粘油层0.3kg/㎡（PC-3）下面层：6cm粗粒式沥青混凝土（AC-20）0.5cm乳化沥青稀浆封层（ES-Z）乳化沥青透油层1kg/㎡（PC-3）基层：30cm水泥稳定砂砾（水泥剂量5%）底基层：20cm级配碎石垫层总厚度60cm4.2 压实度与测量值车行道路面结构层的压实度（重型压实标准）测量值沥青混凝土面层压实度＞96%基层压实度＞97%底基层压实度＞96%路表弯沉值LS=34（1/100mm），路面竣工弯沉值LS＜32（1/100mm）路基顶面弯沉值LS＜240（1/100mm）路面竣工验收抗滑值为：摆置＞45；结构深度TD为0.3mm，石料磨光值PSV ＞354.3 材料用量及要求各项材料的进场及使用都按照设计规范及施工要求进行施工，检验结果均合格4.4 附属工程施工路沿石均采用C30混凝土预制，抗压强度不小于30MPa；抗折强度不小于4MPa4.5 施工技术规范和原设计规范执行情况本项目所有工程均按工程施工图，变更设计及相关技术规范规程执行施工。
公路工程竣工资料编制方法
公路工程竣工资料编制方法目录第一章竣工资料的编制说明 (3)第一节编制目的、依据及基本要求 (3)第二节案卷盒的格式和填写 (3)第三节卷内目录和卷内备考表 (7)第四节竣工图的编制要求 (8)第五节组卷文件材料的整理和装订 (11)第六节文件档案资料的保管和移交 (15)第七节附则 (15)第二章竣工文件编制具体内容及要求 (17)第一节本工程竣工文件共分五卷，由各单位编制 (17)第二节竣工文件编制具体内容 (17)附件1：案卷盒封面示例 .................................. ・31附件2：案卷盒脊示例 .................................... ・32附件3：卷内目录示例 .................................... ・34附件4：卷内备考表示例 .................................. ・35附件5：文件材料封面示例 ................................ ・36附件6：件内目录示例 .................................... ・37附件7：竣工图封面式样示例 .............................. ・38附件8：竣工图标题栏示例 ............................... ・39附件9：竣工文件编制具体分工及五、六级类目代号表 ....... ・40附件10：公路建设项目文件材料归档范围和保管期限表 (43)第一章竣工资料的编制说明第一节编制目的、依据及基本要求为了使工程项目的竣工资料整理能够标准统一、完整规范，满足竣工档案资料检索、整理归档、工程完工、资料编制整理基本结束的要求，根据国家档案管理有关规定的要求，特制定本编制办法。
竣工资料编制的基本要求：一、公路工程档案属科学技术档案，案内所反映问题的文件材料必须齐全、完整、准确。
湖山大道1标 路基工程竣工图编制说明
路基竣工编制说明一、竣工图变更说明1、路基大体无设计更改。
2、横断面调整工程数量重新绘图编制。
3、鱼塘及河道清淤数量变更重新绘图编制。
4、软基处理变更数量增减重新绘图编制。
5、平面交叉及改路变更重新绘图编制。
二、主体概况本次项目起点位于环太湖公路长兜港东侧，与环太湖T形交叉，起点桩号K0+000。
路线往南经尚沙港、油车桥、郎中港至长板桥。
并于长板桥附近设置度假区连接线（2.88Km）本项目主线及申苏浙皖高速连接线。
路线利用申苏浙皖长兜港大桥现状桥孔下穿申苏浙皖高速（K2+300）后，经丁家港、元西滩、木家漾、与三环北路（K5+180）平交。
本合同段为湖州南太湖产业集聚区吴兴杨渎桥至南浔菱湖公路及配套工程第1标段，起讫桩号为K0+000-K3+120，路线长度3.120Km，正常路段路基宽度为：50米，其中下穿高速路段路基宽度为：47.1米，主要工程内容为路基、桥涵、排水、交叉工程等。
三、路基3.1 路基施工原则按国家、部颁规范，根据《公路勘察设计典型示范工程咨询示范要点》、路基与环保及在公路建设中实行最严格的耕地保护制度的具体措施，路基工程坚持“不破坏就是最大的保护”的原则，因地制宜、就地取材、以防为主、防治结合、安全经济、造型美观、顺应自然、与环境景观协调的原则，采取有效的防治路基病害和保证路基的稳定。
3.2 路基横断面布置3.2.1 路基宽度正常路段路基宽度为：50m。
50m整幅路基：中央分隔带8.5m，路缘带2×0.5m，行车道2×(3×3.75)m，非机动车道2×5.0m，人行道2×4.0m。
路基标准横断面K2+130-K2+530段下穿申苏浙皖高速，路基宽度为：47.1m。
47.1m整幅路基：中央分隔带4m，路缘带2×（0.5+0.75）m，行车道2×(3×3.75)m，盖板边沟2×0.55m，防撞护栏2×0.5m，非机动车道2×5.0m，人行道2×3.0m。
公路工程竣工图编制要点
第三节 竣工图编制的程序、形制竣工图的各种依据性 文件
在工程建设施工过程中，必须按照归档制度要 求收集图纸会审、各种设计变更文件、隐蔽工 程验收记录等技术文件，这些文件是编制竣工 图的主要依据。
（二）竣工图的编制
随着每个单位工程中的基础、结构、设备、装 修四个施工阶段进行，对照工程变更等依据性 文件材料逐张、逐份修改和编制。在每一单位 工程交工后，施工单位应编制出一套完整的竣 工图。 时间要求：为确保竣工图编制的质量和验收时 间的要求，竣工图编制的时间要求要做到竣工 图的绘制与工程进度同步。
第一节 竣工图编制的范围和内容
公路工程竣工图是公路工程在施工过程中根 据实际情况所绘制的反映工程建成后实际面 貌和构造的一种“定型”图样。它是建筑物、 构筑物或管线工程施工结果在图纸上的反映， 是公路工程进行交竣工验收、维护、改建、 扩建的依据，是国家的重要技术档案。因此， 工程竣工图编制必须真实、准确地反映工程 竣工时的实际情况，要做到图物相符、技术 数据可靠、签字手续完备、整理符合档案管 理的要求。
二、竣工图编制的质量要求
（一）图样与文字说明要求
1、竣工图样上各专业的名词、术语、代号、符号和选用 的结构要素以及计量单位，均应符合国家的有关法令和 标准。 2、竣工图的图形和有关文字说明必须清楚准确，做到图 物、文字一致，真实反映项目竣工验收时的实际情况， 达到准确、完整、系统、清晰。 3、蓝图或复印图的更改只能杠改、划改或圈改，不能刮 改，以保证图面整洁。 4、图样上所绘的各种引出说明索引线，一般应与图标平 行，索引线不得相互交叉，不得与图面线条重合。 5、图形与文字数据修改要求合起来能反映公路工程的完 整轮廓和相应的技术要求。
（三）竣工图的审签竣工图的审核与签字工 作，是在施工活动中和竣工图的编制过程中 交叉进行，主要检查绘制质量是否达到规范 要求，是否有错漏现象,是否反映工程竣工 实际情况等。如施工单位委托设计单位编制 的，施工单位和监理单位应进行审核并签字 认可。
竣工图编制说明
1、地理位置图
2、总体竣工说明
3、主要经济技术指标
4、平面总体竣工图
（二）路线
1、路线竣工说明
2、路线平面竣工图
3、路线纵断面竣工图
4、直线、曲线及转交竣工表
5、控制点成果竣工表
6、逐桩坐标竣工表
7、路基填前处理工程竣工数量表
8、总里程及断链桩号竣工表
（三）路基（路面）
1、路基（路面）竣工说明
（2）参照原设计图表示方法，注明实际放线采用的导线成果、曲线要素、水准点文件材料；
（3）施工中新增的固定导线点、水准点要标注在竣工图上。
3、平面图竣工说明
（1）概述本合同段平面线形设计及变更情况（包括变更原因、依据）；
（2）执行原设计及变更情况；
（3）长、短链情况；
（4）检查结构物位置和地质说明文件材料，如有变化应予以更正，平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式、实际走向标注清楚；
第一卷：路线、路基：
本卷的分类结合原施工图中的图纸编排顺序，即将路线和路基进行分别整理组卷。当路线图纸较少时可与路基组为一卷，路线图纸较多时，与路基工程的图纸分别单独组卷。
1、路线竣工图涉及内容：总体竣工说明、地理位置图、缩略图、总体布置图、主要经济指标表、平面图、直曲一览表、逐桩坐标表、征地拆迁表、公路用地图等。
9、管线交叉工程竣工数量表
10、管线交叉竣工图
（七）交通工程及沿线设施
1、交通工程竣工说明
2、平面布置总图
3、横断面布置图
4、交通标志
5、交通标线
6、隔离栅或防抛网
7、防撞护栏、轮廓标
8、百米桩或里程桩
9、其它设施
（八）环境保护
1、环境保护竣工说明
高速公路竣工图编制说明
高速公路竣工图编制说明1 竣工图的编制要求1.1 竣工图由施工单位负责编制。
1.2 竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。
1.3 按施工图施工没有变更的，由竣工图编制单位在施工图(必须是新图)上加盖并签署竣工图章，竣工图章(竣工图章由项目办统一刻制)。
1.4 一般性图纸变更及符合杠改要求的变更，可在原图(必须是新图)上更改，加盖并签署竣工图章，并标注变更通知或其它变更批准文件编号。
1.5 涉及结构形式、工艺、平面布置等重大改变及图面变更面积超过10%的，应重新绘制竣工图。
1.6 重新绘制竣工图应采用计算机出新图，使用统一的竣工图框，竣工图框见附图。
图框内容需由相关人员逐张签字，不需要加盖竣工图章。
1.7 各竣工图编制单位应编制竣工图说明，与相应的竣工图一起组卷。
竣工图说明包括工程概况、主要工程数量，技术经济指标;施工中执行原设计的情况和设计变更情况，质量评定情况，采用新材料、新工艺情况以及竣工图编制情况等。
1.8 标准图、通用图可不编入竣工图中，但应在竣工图说明中加以说明。
1.9 竣工图的组卷1.9.1 路基工程路线平面、纵面竣工图以合同段为单位组卷，一卷或数卷;路基工程竣工图以合同段为单位组卷，一卷或数卷，包含软基处理、土石方、排水、防护、砌筑、小桥、取土坑、工程地质纵断面图等; 涵洞竣工图以合同段为单位组卷，一卷或数卷;通道竣工图以合同段为单位组卷，一卷或数卷;大、中桥、分离式立交(含支线上跨或支线下穿)、互通主线桥竣工图以桥为单位组卷，一卷或数卷，不得几座桥梁组成一卷; 互通立交或枢纽(匝道、匝道桥)以每个互通立交或枢纽为单位组卷，一卷或数卷;隧道以座为单位组卷，一卷或数卷。
1.9.2 路面、绿化、房建、交通工程及其他附属工程以合同段为单位组卷，一卷或数卷;1.9.3 线外工程以合同段为单位组卷，一卷或数卷;2 竣工图的更改方法及竣工图章的使用2.1 文字、数字、线条更改一般是杠改;局部图形更改可以圈出更改部位，在原图空白处重新绘制。
竣工图总说明【范本模板】
省道303线映秀至卧龙公路恢复重建工程ＹW3合同段竣工图文件编制说明一、工程概况省道303线映秀至卧龙公路是九环线映秀至日隆旅游公路的重要组成部分，是四川九寨黄龙、大草原、四姑娘山构成的“黄金旅游环线”的重要路段,是通往卧龙大熊猫自然保护区及“东方圣山”四姑娘山的唯一道路,是省道Ｓ303线的一段,也是川西北小金、丹巴等县与省会成都最便捷的通道.本项目起于阿坝州汶川县映秀镇,经耿达，止于卧龙，向西延伸穿越巴朗山,可至四姑娘山和千碉之国丹巴.YW３合同段起于K12＋4５0,止于K18+000．全长5。
55公里,其中路基工程4。
07５公里，紫荆隧道工程１。
４７5公里.二、编制依据(1）省道３03线映秀至卧龙公路恢复重建工程YＷ3合同段施工设计图（2)工程变更(3)隐蔽工程验收记录，以及材料代换等签证记录（４)施工检查测量及竣工测量资料三、主要工程施工方法、进度及措施对起控制作用的的关键工程隧道、高路堤、挡土墙、防护工程等，以机械创造多个作业面同时展开施工，确保全段按时完工,及时发挥效益。
各分项工程严格遵循从准备工作→认可施工报告→实施→检测合格→转入下道工序的原则。
做好各分项工程和各工序施工间,特别是路基与环保工程施工之间的衔接、协调与配合，使之有条不紊。
（１）路基土石方工程路基土石方工程以机械为主辅以人工施工，挖方路段布置多个作业点以推土机、挖掘机作业,配以装载机和自卸翻斗车运至填方段填路堤或弃于废土场。
填方路段以装载机械或推土机伴以平地机找平，碾压密实，施工中根据具体情况,随时调节各种机械的配套,避免发生窝工现象。
高填路堤、斜坡路堤施工严格按施工技术规范要求执行，分层填筑、分层压实,施工过程中加强施工管理、严格工序控制,以确保施工质量；雨季施工和冬季施工时加强施工措施,分别按雨季和冬季施工要求施工，以加快工程进度，确保工程按时优质完成。
岩质边坡的开挖采用光面爆破技术，半山洞及危岩的清除采用人工方法，避免爆破对岩体过大的扰动,造成新的地质病害；对坡面危岩首先采取人工等方法进行清除,以保证后期下方作业面的施工安全和运营安全。
竣工图编制说明
至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段，起于卢氏县西南侧的马家岭，接三淅高速公路北段终点，向南止于西峡县西平镇，线路全长84.214Km（短链1.708Km）。
本标段为LXTJ-9标段，起止里程为K44+200～YK52+260，线路长8.040（短链19.919m），主要工程数量见下表：二、开、交工时间开工时间：三、主要技术指标公路等级：四车道高速公路；设计速度：80Km/h；路基宽度：整体式24.5m，分离式12.75m（桥梁12.25m）；桥涵设计荷载：公路—Ⅰ级；设计洪水频率：特大桥1/300、其它桥涵和路基1/100。
四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。
(2) 我单位与业主公司签订的合同文件、补充协议。
(3) 第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。
(4) 设计变更、补充设计图及相关会议纪要。
五、执行的规标准《省公路建设项目文件材料立卷归档整理规》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表围为试验路段红线围，清表深度为20~30厘米。
路基用地围的树木、灌木丛等均应在施工前砍伐或移植，砍伐的树木应堆放在路基用地之外，并妥善处理。
防止干枯后引起火灾；用地围的垃圾、有机物残渣及原地面的树根、草皮、农作物的根系和表土应予以清除，并将路基用地围的坑穴按坟坑处理方案处理合格。
(2) 恢复中桩及边线在清表完后，先按设计断面图，恢复中桩，计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。
(3) 原地面碾压在场地放样完成后，填方段应全面进行填前碾压，并按土工试验确定的重型击实，密实度达到90%。
3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后，测量人员要全面恢复道路中线，每20米设一中线桩，在地形起伏较大的地段或曲线段进行加密断面，标明桩号。
公路工程竣工图编制讲解资料
打印，并刻彔光盘连同其他竣工文件一并报送归档。 5、无论对施工设计图是否更改，承包人均应重新绘 制竣工图；不准采用对施工设计图迚行杠改或划改杢 代替工程竣工图。所绘制竣工图符合觃定的图框（包 括标题栏）统一标准（见渝高发司【2007】213号文 件附件中觃定）。 6、竣工图内各栏签字必须齐全完整，不留空缺。 施工单位绘制完成竣工图后需要制图者（或制表人） 和复核者（施工单位专业工程师）签字，专业监理工 程师在每张图表的审核处签字。施工单位技术负责人 （项目总工程师）和监理单位现场负责人（副总监或 驻地高监）应对本合同的全部竣工图逐页签字。所有 签字必须是手书，不得用盖签名章代替签字。
7、竣工图标题栏的“图名”文字应简明清晰，并 不应有相同名称，如遇需要多张图纸才能全部反 映同一分项工程或同一部分时，可以在图名后大 写中文数字序号，如：H5合同段的隧道竣工图中 的图名为“假拟洞口临时结构竣工图（一）、 （二）等”。 8、竣工图中的各种线条（如结构物线条、标注尺 寸线条以及实现、虚线和要求同时绘上的设计线、 竣工线等）要明显区分易于辨认（线条应主次分 明，不宜整张竣工图线条粗细均一致）。竣工图 图各种视图（含表栺）要布局合理、协调、美观、 清爽，所选择字体字号大小搭配合适且觃范统一。 同时，图上各种引出说明应置于图中相对
Байду номын сангаас
（4）工程数量的统计和汇总要层次分明，原则上 每一结构部位的图与工程数量要在同一幅图中同 时对应反映，全部工程则必须有最后汇总数量。 例如一座桥它的基础、墩台、上部及防护工程等 分别绘制的图，与之相对应的是各部工程数量表， 该桥还应有全补桥梁工程数量汇总表。 10、施工单位应严栺按照“竣工图册构成内容及 要求”绘制，图中应绘应标的内容不得缺少，原 则上不得少于施工设计图的内容，必要时根据实 际情况增加应该增加的内容。 11、同一类型结构物（如铪盖板、铪T梁等）重复 使用的标准图、
与竣工图编制相关的说明
与竣工图编制相关的说明一、编制依据本竣工图是根据项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。
项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。
二、竣工图的编制要求竣工图应符合国家及地方相关法规、标准和规定，图面应清晰、整洁，图纸上所有信息应完整、准确。
三、竣工图的内容竣工图应包括：1. 建筑物的平面图、立面图、剖面图、细部图等。
2. 结构的平面图、立面图、剖面图、细部图等。
3. 设备的平面图、立面图、细部图等。
4. 安装工程的平面图、立面图、细部图等。
5. 其他与工程有关的图纸和资料。
四、竣工图的编制程序1. 收集并整理设计文件、施工记录、工程变更单、施工现场记录和其他有关资料。
2. 根据实际施工情况，对图纸进行修改和完善。
3. 编制竣工图目录，并对每张图纸进行编号。
4. 审核竣工图，确保图纸的准确性和完整性。
5. 装订成册，填写竣工图编制说明，并由相关责任人签字。
五、竣工图的使用和管理竣工图是工程验收、维护、改造和管理的重要依据，应由项目单位妥善保管，并按有关规定及时归档。
使用竣工图时，应确保其完整性和准确性，不得随意涂改、损坏或遗失。
六、其他事项1. 若竣工图与设计文件有重大差异，应说明原因，并及时与设计单位沟通。
2. 竣工图编制过程中，如遇问题，应及时与相关部门和单位沟通，以确保编制工作的顺利进行。
3. 竣工图编制工作应按照项目进度合理安排，确保工程验收工作的顺利进行。
以上内容仅供参考，具体要求应根据实际工程和相关法规、标准进行调整。
福建省高速公路建设项目竣工图编制要求
福建省高速公路建设项目竣工图编制要求高速公路建设项目竣工图是真实地记录各种地下、地上建筑物、构筑物等情况的技术文件，是建设项目进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
各项目参建单位要重视竣工图的编制工作。
根据交通部《公路工程竣工文件材料立卷归档管理办法》（交办发[2001]390号）文的精神，竣工图必须与工程实际情况相符合，竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以及计量单位，均应符合国家的有关法令和标准。
做到规格统一、图面整洁、字迹清楚、修改到位，不得用圆珠笔或其他易于褪色的墨水绘制，确保竣工图的质量。
具体要求如下：一、竣工图（表）应全面、准确反映竣工路线、路基、防护、排水、路面、桥梁、隧道、涵洞、立交、安全设施、机电、房建、绿化等工程的全部施工实际造型的特征。
二、竣工图（表）中均应反映原设计图（表）涉及的内容，以及有变更的部分，不得遗漏。
三、竣工图均按A3号纸（420mm×297mm）大小装订。
房建竣工图若是蓝图，要按规范折叠成A4号纸格式，可不装订，但必须逐张加盖档号章。
四、竣工图的编制（一）施工图没有变更的，在施工图（必须是新图）上逐张加盖竣工图章作为竣工图，并签署竣工图章（见图1）；（二）凡有一般性图纸变更及符合杠改或划改要求的变更，可在原图（必须是新图）上修改，逐张加盖并签署竣工图章（见图1），同时标注变更依据；（三）凡结构、工艺、平面布置等重大改变及图面变更面积超过10%的，或不宜在原施工图上修改、补充的，应由施工单位或委托设计单位依据原施工图和设计变更文件重新绘制竣工图，注明修改依据。
重新绘制的竣工图应采用新的竣工图图标（见图2），不再加盖竣工图章，竣工图标应标注在竣工图右下方空白处。
五、竣工图的更改方法（一）文字、数字更改一般是杠改；线条更改一般是划改；局部图形更改可以圈出更改部位，在原图空白处重新绘制。
（二）利用施工图更改，应在更改处注明更改依据及内容。
公路工程竣工图表编制说明
竣工图表编制说明第一节竣工图表绘制基本要求第一条竣工图应能全面、准确反映竣工工程的实际造型和特征。
第二条竣工图绘制的基本原则。
1、竣工图应真实全面反映竣工实物工程情况。
2、每册竣工图表中，对有变更的工程，在图表及说明中加以叙述.3、竣工图中隐蔽工程的高程，各部尺寸和地质情况，必须标注清楚。
4、竣工图的图面要求布置合理、完整、清晰，各项数据真实准确。
5、竣工图必须全部重新绘制（除房建工程外）。
第三条竣工图图幅和图框。
1、竣工图均按A3图幅成图，即图纸长420㎜，宽297㎜。
2、竣工图图框按标准竣工图框的要求绘制。
竣工图图框内从左到右1—13项的内容填写说明：（1）打印：“腾冲（毛家营)至陇川(章凤)二级公路XX合同”；由项目名称和合同段名称两部分的简称组成。
（2) 打印:“中标的法人单位全称”。
若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致，如01合同为云南保山道路桥梁工程公司。
(3) 打印：“竣工图的具体图名"；原则上与设计图的图名保持一致，将“XX设计图"更改为“XX竣工图”。
（4）打印：“绘图”。
（5）填写：“绘图人签名"；检查合格后，由施工单位绘制竣工图的人员签署，必须用不褪色的碳素黑墨水按工程仿宋字签署。
（6）打印：“复核”。
（7）填写:“复核人签名”；复查合格后,由承包单位技术负责人签署，必须用不褪色的碳素黑墨水按工程仿宋字体签署。
（8) 打印：“监理”。
（9）填写“专监或驻地高监签名”；审查合格后，由监理单位专监或驻地高监签署，必须用不褪色的碳素黑墨水按照工程仿宋字体签署。
(10）打印:“图号”。
(11）打印：“竣工图图号”；按竣工图图号编列的要求，统一编制后，规范打印。
（12) 打印：“日期”。
（13) 打印:“编制日期”；工程交工验收后绘制竣工图审核合格后正式出图时间。
格式按：“2011.03”,月份统一双位数.第四条竣工表格1、竣工表均按A3纸制表，即纸张长420㎜，宽297㎜。
竣工图编制说明格式
竣工图编制说明格式
工程竣工图编制说明
一、工程概况:(对承包工程范围的描述)
例:工程地点、四至、全长、占地面积、总建筑面积、楼高××层、开工日期、竣工日期、分××个标段、包括××个分项工程、施工方案及质量情况、总工程量、工程量完成情况等。
由××××监理公司承担监理、由××××设计单位设计等。
二、竣工图编制依据:
例:1、《建设工程文件归档整理规范》GB/T50328—2001;
2、工程竣工资料规范整理培训班的有关要求;
3、城建档案馆、城建工程管理局验收组、城建工程管理局档案室等部门的有关要求。
4、根据××××设计院的设计施工图绘制;
5、根据变更××号，更改部分见竣工图第××页(全部变更资料都要列举)。
……
三、资料内容:(对全套竣工图内容的描述)
例:竣工图共分××卷，
其中×卷——×卷为 ;(例:道路工程竣工图)
×卷——×卷为 ;(例:电气工程竣工图)
×卷——×卷为 ;(例:给排水工程竣工图)……
四、其它需要说明的问题。
(盖竣工图章) 单位名称(盖章)
日期。
竣工图编制说明
三门峡至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况三门峡至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段，起于卢氏县西南侧的马家岭，接三淅高速公路北段终点，向南止于西峡县西平镇，线路全长84.214Km（短链1.708Km）。
本标段为LXTJ-9标段，起止里程为K44+200～YK52+260，线路长8.040（短链19.919m），主要工程数量见下表：二、开、交工时间开工时间：三、主要技术指标公路等级：四车道高速公路；设计速度：80Km/h；路基宽度：整体式24.5m，分离式12.75m（桥梁12.25m）；桥涵设计荷载：公路—Ⅰ级；设计洪水频率：特大桥1/300、其它桥涵和路基1/100。
四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。
(2) 我单位与业主公司签订的合同文件、补充协议。
(3) 中交第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。
(4) 设计变更、补充设计图及相关会议纪要。
五、执行的规范标准《河南省公路建设项目文件材料立卷归档整理规范》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表范围为试验路段红线内范围，清表深度为20~30厘米。
路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植，砍伐的树木应堆放在路基用地之外，并妥善处理。
防止干枯后引起火灾；用地范围内的垃圾、有机物残渣及原地面内的树根、草皮、农作物的根系和表土应予以清除，并将路基用地范围内的坑穴按坟坑处理方案处理合格。
(2) 恢复中桩及边线在清表完后，先按设计断面图，恢复中桩，计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。
(3) 原地面碾压在场地放样完成后，填方段应全面进行填前碾压，并按土工试验确定的重型击实，密实度达到90%。
3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后，测量人员要全面恢复道路中线，每20米设一中线桩，在地形起伏较大的地段或曲线段内进行加密断面，标明桩号。
高速公路工程竣工图编制解析
高速公路工程竣工图编制解析随着我国高速公路事业的不断发展和公路档案竣工验收制度的不断完善,公路工程竣工档案的地位也越来越重要,尤其是项目竣工图则更为重要.一个项目完整、准确的竣工图对于营运过程中的维修、保养工作相当重要，另外对公路的重修、扩建、局部返修都是相当重要的原始依据。
所以做好项目竣工图对于以后的利用、查阅工作会产生重大影响。
一、编制的基本要求：公路工程竣工图在编制过程中，必须将与设计变更、工程变更相关的原始资料、洽谈记录、文件记录等收集齐全,并以此为依据编制竣工图。
竣工图必须符合实际，反映工程的最终状况。
对工程质量事故处理及设计文件的更改，包括文字、数字、图形的改变，必须在竣工图上有所反映：竣工图的手续要完备，各有关责任人（编制人、审核人、承担施工的技术负责人、驻地监理）要在竣工上签字，以示对竣工图质量负责，如有关责任人以盖章代替执手签，应附有有关责任的书面声明。
竣工图必须是新图，图纸要规格统一，图面整洁，字迹线条清晰、耐久、标注位置合理。
二、竣工图文件主要的编制形式及要求:一般公路工程竣工图分为1原施工图没有变更;2原施工图只有一般局部变更;3施工图发生重大变更;4施工图被取消;5原设计没有而施工中新增加的内容;6标准图.因此对竣工图的编制形式有几种不同的要求:(1)凡按设计图施工的没有变动的,施工单位(包括总包和分包的施工单位,下同)可以用加盖“竣工图章”的原施工图(必须是新图)代替描制竣工图。
并经有关责任人审核签认后，作为竣工图。
竣工图章应使用不褪色的红印泥，盖竣工图章的部位在蓝图的右下角的设计标题栏上方或尽量靠近标题栏不压盖图形、文字的地方。
（2）凡在施工过程中对原设计做一般性设计变更的可以将原施工图加以修改补充作为竣工图的可不重新绘制，由施工单位在原施工图上（新图）上修改，并注明变更依据。
如变更设计通知单、洽谈会议记录等文件编号，逐张加盖“竣工图”章；凡图形、标高等没有变化但工程数量与原设计工程数量不同的，需列出竣工工程数量，原设计工程数量应保留，经有关责任人签认后，作为竣工图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竣工图表编制说明第一节竣工图表绘制基本要求第一条竣工图应能全面、准确反映竣工工程的实际造型和特征。
第二条竣工图绘制的基本原则。
1、竣工图应真实全面反映竣工实物工程情况。
2、每册竣工图表中，对有变更的工程，在图表及说明中加以叙述。
3、竣工图中隐蔽工程的高程，各部尺寸和地质情况，必须标注清楚。
4、竣工图的图面要求布置合理、完整、清晰，各项数据真实准确。
5、竣工图必须全部重新绘制（除房建工程外）。
第三条竣工图图幅和图框。
1、竣工图均按A3图幅成图，即图纸长420㎜，宽297㎜。
2、竣工图图框按标准竣工图框的要求绘制。
竣工图图框内从左到右1—13项的内容填写说明：（1）打印：“腾冲（毛家营）至陇川（章凤）二级公路XX合同”;由项目名称和合同段名称两部分的简称组成。
（2）打印：“中标的法人单位全称”。
若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致，如01合同为云南保山道路桥梁工程公司。
（3）打印：“竣工图的具体图名”；原则上与设计图的图名保持一致，将“XX设计图”更改为“XX竣工图”。
（4）打印：“绘图”。
（5）填写：“绘图人签名”；检查合格后，由施工单位绘制竣工图的人员签署，必须用不褪色的碳素黑墨水按工程仿宋字签署。
（6）打印：“复核”。
（7）填写：“复核人签名”；复查合格后，由承包单位技术负责人签署，必须用不褪色的碳素黑墨水按工程仿宋字体签署。
（8）打印：“监理”。
（9）填写“专监或驻地高监签名”；审查合格后，由监理单位专监或驻地高监签署，必须用不褪色的碳素黑墨水按照工程仿宋字体签署。
（10）打印：“图号”。
（11）打印：“竣工图图号”；按竣工图图号编列的要求，统一编制后，规范打印。
（12）打印：“日期”。
（13）打印：“编制日期”；工程交工验收后绘制竣工图审核合格后正式出图时间。
格式按：“2011.03”，月份统一双位数。
第四条竣工表格1、竣工表均按A3纸制表，即纸张长420㎜，宽297㎜。
2、竣工表按Excel电子表格进行制表，要求如下：（1）纸幅页面一般设置为横向，与竣工图一致，或同设计。
（2）页边距（Excel电子表格单元）一般按：左2.5；右：1.8；上：2.0；下：1.5。
（3）表格内行高（Excel电子表格单元）一般不小于20，不大于60；或同设计。
（4）表格制作无论实际数据多少，应整幅纸张布置完整，或同设计。
（5）表格内框线采用细实线，外框线采用粗实线。
（6）表格内文字字体按仿宋或宋体。
字高：表头、名称一般为20～24号字加粗，表内文字、数字一般为10～14号字。
第五条特殊工程（如房建）竣工图图章的格式1、对于不重新绘制竣工图，以原设计图加盖竣工图图章作为竣工图的，采用竣工图图章统一格式如下图:注：本图尺寸单位为㎜；竣工图图章示例竣工图图章各项填写说明：第1行—刻印，“腾陇二级公路TLxx合同竣工图”，由项目名称和合同段名称两部分的简称及“竣工图”构成。
第2行—刻印，“中标的法人单位全称”；若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致。
第3行—图号，填写：“竣工图图号”按竣工图图号编列的要求，统一编制后，必须用不褪色的碳素黑墨水按工程仿宋字体填写。
第4、5行—编制人、技术负责、监理、编制日期，刻印；空白处填写：编制人：检查合格后，由施工单位编制竣工图的相关人员签署，必须用不褪色的碳素黑墨水按工程仿宋字体签署。
技术负责：复查合格后，由承包单位技术负责人签署，必须用不褪色的碳素黑墨水按工程仿宋字体签署。
监理：审查合格后，由监理单位专监或驻地高监签署，必须不褪色的碳素黑墨水按工程仿宋字体签署。
编制日期：工程交工验收后编制竣工图审核合格时间。
格式按“2011.03”，月份统一用双位数。
2、图章刻制字体均为宋体，字号为4号字，字符高宽比为1：0.8。
3、竣工图图章使用不褪色的红色印泥，盖在图纸正面的右下角或空白处。
第六条竣工图编制的标准化一、图幅及图框线形竣工图的绘制采用A3图幅绘制，若内容较多，难以布置时，可将A3图幅加长。
1、外线框采用粗实线绘制，线宽为1㎜。
2、图标内框线采用中粗线，线宽为0.5㎜，内分格线、角标线采用细实线，线宽为0.25㎜。
二、图线（尺寸单位为AutoCAD的软件标准）1.每张图上的图线宽一般不超过三种，线型使用粗实线0.7mm、中粗线0.35mm、细实线0.18mm；2构造物线为中粗线0.35mm；3.不可见构造物线为中虚线0.35mm；4.中心线为细点划线0.18mm；5.标注尺寸线为细实线0.18㎜；6.比例标注线为粗实线0.7mm及中粗线0.35mm组成；7.尺寸起止符采用箭头标注，箭头长度为1.5mm。
三、竣工图字体（尺寸单位为AutoCAD的软件标准）竣工图图纸上的文字、数字、字母、符号等，均应排列整齐，布局合理，打印清晰。
1.图纸上用来注明的汉字、数字、字母、一律采用仿宋GB-2312字体。
标注的字高不能小于2mm，一般字高为2、2.5、3、4mm。
2.标注尺寸一律采用阿拉伯数字注写，字高2-2.5mm；3. 比例标注、标题栏字高一般采用4mm。
四、竣工图比例1.竣工图绘制比例一般采用施工设计图中比例。
2.同一张图纸中有不同比例时，须单独在图下注明。
3.个别示意图、纵断面图等按常规方法确定绘制比例。
五、竣工图尺寸单位1.图纸上的尺寸单位：里程桩号以公里为单位，标高，坡长和曲线要素均以米为单位，构造物以厘米为单位，钢筋和钢材的长度以厘米为单位（断面以毫米为单位）；2.图纸上尺寸数字之后不必注写单位，在图表、说明中应注明尺寸单位。
六、竣工图的总说明竣工图的总说明主要内容1.竣工工程概况；2.执行施工设计图及变更情况；3.竣工工程数量；4.不良地质、水文及处理情况；5.施工过程控制情况，主要材料来源、质量控制，采用哪些先进施工设备，执行技术规范情况，主要施工工艺；6.工程质量评价；7.施工中采用新技术、新材料、新工艺的过程和存在问题等说明；8.对运营、养护的建议和注意事项。
9.各册竣工图表的竣工说明中，应包含以上1－7项内容。
其他还需要说明的问题详见第二节。
七、各张竣工图说明1.各竣工图说明应该结合设计图附注，统一将“附注”更改为“说明”。
2.竣工图图型尺寸不能体现的问题说明。
3.该项工程发生变更情况的说明；4.地基基础实际情况，如：承载力实测值。
5.地质结构实际情况。
6.施工中采用的主要控制方法和执行规范的情况。
7.其他需说明的问题。
八、通用标准图与竣工图编制1.除防护工程（限边坡防护和滑坡处治）、桥梁工程竣工图外，其余工程的施工设计标准图，在编制竣工图时均应本工程化。
2.桥梁工程本合同段使用同类标准图只有一座桥的，在编制竣工图时应本工程化。
使用两座或两座以上的桥梁，标准图只需一份作为竣工图，按其他竣工图绘制的要求进行编制，归入本合同段桥梁工程竣工图表（第六册）的最后一分册中。
图号按第三节工程竣工图图号的编列要求进行。
3.边坡防护和滑坡处治本合同的同一类型结构只有一处。
在编制竣工图时应本工程化。
使用两处或两处以上的，标准图只需一份作为竣工图，按其他竣工图绘制的要求进行编制，归入本合同段防护工程竣工图表（第三册）的最后一个分册中。
图号按第三节工程竣工图表号的表列要求进行。
4.采用标准图作为竣工图的，在竣工图说明中，叙述采用的标准竣工图号、使用何位置的工程项目。
同样也在合同竣工图表总说明“工程概况”中将标准图使用情况（标准图图号及使用何位置的工程项目）加以说明。
第二节各册竣工图表编制竣工图表按不同工程内容共划分为十三册第一册路线竣工图表1.竣工说明本册竣工说明在执行本章第一节第六条六（一）点的基础上，还应注意以下问题：（1）概述本合同平、纵线型设计及变更情况；（2）长短链情况等。
2.竣工图图例参照施工设计图纸，增加的工程图例应重新绘制，本合同段未采用的图例应删除。
3.平、纵断面竣工缩图统一由项目建设单位负责绘制，归入项目业主竣工文件编制内容中。
该图应整体反映项目主要工程实际情况，如桥、隧、主要工程构造物、主要安全设施、管养站所、服务区等位置均应反映。
4.路线平面总体竣工图（1）地形、地物与实际不符的应予纠正。
（2）通道、跨线桥的引道按竣工的实际走向、长度、宽度画在竣工图上。
（3）路基边沟按实际排水方向标注箭头。
（4）施工设计图和施工中新增的固定导线点、水准点，在交工验收过程中保存完好的要标注在竣工图上。
5.纵断面竣工图（1）纵断面上桥梁、涵洞、通道均按竣工的位置、结构形式、孔径表示；（2）图表中的竖曲线、坡度、坡长等均按竣工后的实际数据标注；（3）图上的超高设置形式及其他分段桩号，应按竣工的实际情况标注；（4）图表中“地质情况”一栏，按实际情况填写；（5）施工设计图和施工中新增的固定水准点，在交工验收过程中保存完好的要标注在竣工图上。
第二册路基工程竣工图表1.竣工说明本册竣工说明在执行本章第一节第六条六（一）点的基础上，还应注意以下问题：（1）本合同路基工程概况；（2）路基施工中控制压实度的情况。
2.路基宽度竣工一览表及路基标准横断图（1）路基宽度竣工一览表应反映不同加宽段、停车带、临时停靠点等竣工实际情况。
（2）不同类型的路基标准横断图，应按施工设计图的内容编制，竣工图说明中详述不同标准断面的采用段落位置。
3.路基横断竣工图表（1）路基横断面竣工图，应逐桩绘制，特殊路基处治和施工过程中变更的情况应在路基横断面竣工图中反映，在处治起讫里程和变化位置里程增设横断面。
（2）路基竣工表主要是指路基工程数量表（含特殊路基工程），路基设计表不归入竣工表。
4.特殊路基处治竣工图特殊路基处治平面、纵断面、剖面应在竣工图中绘制。
第三册防护工程竣工图表1.竣工说明本册竣工说明在执行本章第一节第六条六（一）点的基础上，还应注意以下问题：（1）本合同的防护工程概况；（2）本合同采用的主要防护形式。
2.挡土墙竣工图表（1）竣工图中地面线，应反映交工验收时工地现场实际地面线情况；（2）墙背回填采用材料、施工质量控制方法等情况说明；3.护面墙、浆砌护坡、抗滑桩及预应力锚索框格梁坡面防护竣工图按一坡一图进行绘制。
第四册排水及涵洞（通道）工程竣工图表1.涵洞（通道）竣工图表（1）按实际施工的涵位、孔径、长度绘制竣工图；（2）涵洞（通道）背回填采用材料、施工质量控制方法等情况说明；（3）注明基底地质情况及高程；（4）竣工后进出口排水、连接线、路面结构及纵坡应交代清楚；（5）按拱涵、盖板涵、箱涵、管涵等依次绘制竣工图。
2.截水沟、边沟、排水沟、急流槽及集水井竣工图表（1）应按边坡一坡一图的格式绘制排水系统竣工图；（2）标准断面图按本合同所采用的类型绘制；（3）排水方向应用箭头标示清楚；平面、立面图应标示清楚相应的排水工程位置；（4）纵横向盲沟竣工图表，应按每处每段绘制平面位置竣工图。
