人防地下室给排水设计
人防地下室给排水设计要点李会龙
人防地下室给排水设计要点李会龙发布时间：2021-11-03T07:17:14.476Z 来源：《防护工程》2021年21期作者：李会龙[导读] 人防工程大多附设于地下室内，地下室管线种类多、交叉严重等问题，造成施工困难和反复拆改，造成严重成本浪费。
为提高一线人员的人防地下室的给排水设计管理水平，因此，通过梳理在建和已建的项目中人防地下室中给排水设计出现问题，总结人防地下室给排水设计管理要点，从而实现降低建造成本，优化施工周期。
李会龙身份证号码：62050319841020xxxx摘要：人防工程大多附设于地下室内，地下室管线种类多、交叉严重等问题，造成施工困难和反复拆改，造成严重成本浪费。
为提高一线人员的人防地下室的给排水设计管理水平，因此，通过梳理在建和已建的项目中人防地下室中给排水设计出现问题，总结人防地下室给排水设计管理要点，从而实现降低建造成本，优化施工周期。
关键词：人防地下室；地下室给排水；给排水设计1人防地下室给排水设计概述1.1设计概念人防地下室给排水系统的设计在人防工程中起着非常重要的作用。
在高层建筑施工中，会设置一两层的地下空间作为车库或储藏间。
根据我国现行建筑结构设计规范，人防地下室的结构设计应与人防工程相结合，做好人防地下室的防水防震设计，保证人防地下室的结构质量，提高其结构功能。
为了实现这一目标，在设计高层建筑防空地下室结构时，工作重点一般转移到地下室给排水系统的设计上。
同时会让结构专业人员进行地下室套管的预埋，防止给排水系统的设计影响地下室整体结构，保证防空地下室的结构功能完善。
结合地下室结构设计防护等级，暖通专业的通风管线交叉，给排水系统的全过程就是人防地下室的给排水设计。
往往在实施过程中经常会出现很多问题。
1.2设计问题人防地下室的给排水设计受地下室本身结构的影响，在实际施工过程中难免会出现各种问题。
比如有的设计师对地下室的排水工程不重视，设计不仔细，导致地下室排水不当；还有就是设计图纸内容不清晰，设计方案与实际工程不符，最终导致给排水系统安装困难。
人防工程给排水设计要点分析
人防工程给排水设计要点分析摘要：本文对人防工程给排水设计的要点进行了总结和分析，希望对以后的人防工程给排水设计起到一定的借鉴和指导作用。
关键词：人防工程；给排水设计一水源《人民防空地下室设计规范》GB50038-2005 6.2.1条规定防空地下室宜采用城市市政给水管网作为供水水源。
市政给水管网作为水源的特点是水质、水量可靠，成本低，但战时安全性较差。
多用于临战前为人防工程内部补充供水，是人防工程最常用的水源。
有条件时可设自备内水源或自备外水源。
防空地下室自备内水源的取水构筑物宜用管井并应设于清洁区内。
其特点是水质较好、防护问题容易解决、战时供水可靠。
但平时使用达到《国家生活饮用水卫生标准》较困难故多用于战时供水。
自备水源与城市市政给水管网连接处应设置有效的隔断措施。
柴油发电机房为染毒区，如果柴油发电机为水冷却则设置在柴油发电机房内，专为电站提供冷却用水的内水源是可能被染毒的水源，所以该内水源不能作为生活饮用水。
二用水量标准根据《人民防空地下室设计规范》GB50038-2005 6.2.2条平时用水量标准应按《建筑给水排水设计规范》GB50015-2003（2009年版）等有关现行的国家标准确定。
战时用水量标准应按《人民防空地下室设计规范》以下简称《防规》6.2.3表确定，表中生活用水量仅包括盥洗用水量，不包括水冲厕所用水量。
如果工程所在地下人防主管部门要求为该类工程设供战时使用的水冲厕所时，其水冲厕所用水量标准由当地人防主管部门确定。
机械、通信和空调等设备用水量应按其工艺要求确定。
三洗消给水的计算及生活饮用水贮水池箱《防规》6.2.6规定防空地下室在每个防护单元的清洁区内均应设置生活用水饮用水贮水池（箱），其容积应根据防空地下室战时掩蔽人员数、战时用水量标准及贮水时间计算确定。
按此计算的容积中不包括洗消用水。
洗消用水按《防规》6.4规定计算。
人员洗消用水量标准按40L/（人.次）计算，人员简易洗消总贮水量宜按0.6―0.8m3确定，人员洗消用水应贮存在清洁区内或洗消间内。
地下室人防给排水施工专项方案
地下室人防给排水施工专项方案一、编制依据《人民防空地下室设计规范》GB50038-2005；《人民防空工程设计防空规范》GB50098-2009《人民防空工程防化设计规范》RF J013-2010《自动喷水灭火系统设计规范》GB50084-2001 （2005版）《汽车库，修车库，停车场设计防火规范》GB50067-97《建筑灭火器配置设计规范》GB50140-2005《建筑设计防火规范》50016-2014《建筑给水排水设计规范》GB50015-2003.（2009版）《消防给水及消火栓系统技术规范》GB50974-2014《泡沫灭火设计规范》GB50151-2010二、工程概况工程名称：中交（青岛）顺河片区城镇化建设项目6#地块人防工程结构形式：框剪结构建筑面积：人防建筑面积为31030 m2。
本人防工程为甲类核（常）六级防化等级，按照平战结合的原则设计，平时为地下停车场，战时用途为物资储备库，划分防护单元。
人防区设置在地下一层，人防结构顶板绝大多数低于室外地面，局部高于室外地面。
给水系统：1.水源：防空地下室战时由市政管网供给。
2.防空地下室每个物资库防护单元内设置人防水箱。
供物资搬运过程洗手用。
3.防空地下室的防毒通道内及密闭通道设置皮带冲洗龙头.排水系统1.人防地下室战时利用平时集水坑及其排水管道排出战时生活污水，污水泵平时战时均适用。
2.隔绝防护时间内，人防地下室不得向外部排水。
3.人防地下室战时主要出入口防护门外的通道内，设置染毒水池，防毒通道及各密闭通道则设置防爆地漏将洗消废水排至染毒水池。
防护设施穿越防护外墙及顶板的所有给排水管道，必须于防护外墙及顶板的内侧设置公称压力1.0MPa的铜芯闸阀作为防爆波阀，穿外墙及顶板处须作专用的防爆套管，在刚性防水套管基础上焊接，10厚200宽的挡板环,做法见大样。
其他部位则设刚性密闭套管，详04FS02。
阀边缘距墙面或顶板内侧的距离不大于200mm。
关于人防地下室给排水设计的几点探讨
关于人防地下室给排水设计的几点探讨相信很多人对于”深挖洞、广积粮、不称霸”这一口号都不陌生，这是上世纪60年代中期毛泽东主席就当时国际形势的分析而提出的关于战备问题的重要指示，深挖洞就是指挖防空洞。
也是从那时起全国开始高度重视人防工事的建设，发展至今，从住宅小区、商场附近民防工程醒目的标识就可见一斑。
人防工程作为战时保障人民生命安全、国家经济财富的重要场所，必须要设计合理，满足一定的防护要求且有较为完善的配套设施。
本文将针对人防地下室在给排水设计方面进行重点分析及探讨。
标签：人防地下室；给排水设计；平战合用因为当下土地资源紧张，城市地下空间兼顾人防工程时，就必须考虑其平时功能及战时功能。
我在工作中接触最多的即是战时人员掩蔽工程、医疗救护工程和防空专业队工程，工作内容便是以上工程战时给水排水设计，因为兼顾其平时功能（和平年代，其平时功能使用率更高），所以还要考虑人防工程平时使用时的消防设计。
现我就以上所说的三类工程作为平时功能及战时功能使用时的设计要点、设计难点及设计中容易出现的问题做几点分析：一、设计要点1.战时给水设计城市地下空间兼作人防的工程，一般都没有可靠的外部水源，按照规范要求，战时人员用水可由装配式水箱供给，分为饮用水箱和生活水箱，生活水箱主要提供掩蔽时间内人员的洗消供水和遭受生化武器袭击受到污染时人防工程各个出入口的冲洗用水，可采用管道泵增压。
至于水箱大小、贮水多少，可根据不同工程的不同功能按照规范要求相应计算，水箱布置尽量合理。
2.消防设计规范《人民防空工程设计防火规范》GB50098-2009对于上述三类人防工程战时消防不做要求，所以消防设计特指作为平时功能使用时的相关设计。
上面提到的三类人防工程，其平时功能多为汽车停车库、储藏室和自行车库。
人防工程作为以上三种功能使用时，其防火等级、火灾类型以及所要设置的消防设施则需要按照现行的国家标准规范要求进行设计。
人防地下室通常设置有室内消火栓系统、自动喷淋系统和灭火器，室内消火栓系统和自动喷淋系统的设计还要结合非人防区域综合考虑。
防空地下室给排水设计原则——《人民防空地下室设计规范》解…
防空地下室给排水设计原则——《人民防空地下室设计规范》解读中国建筑东北设计研究院任放崔长起关键词防空地下室、战时功能、给水、排水、洗消内容提要本文是作者依据《人民防空地下室设计规范》GB50038-94（2003年版）编制《防空地下室给排水设计》FS01-02国家标准图集时，通过调查与设计人员、设备产品生产厂家讨论，提出防空地下室给排水设计如何符合设计规范要求。
能否准确理解《人民防空地下室设计规范》GB50038-94（2003年版）（以下简称“人防规范”）的给水、排水条文内容，是能否设计出符合功能使用要求的防空地下室的关键所在。
笔者承担国标《防空地下室给排水设计》FS01-02的编制工作，通过对“人防规范”的编写人、设计人员和产品厂家的调查，以及笔者在标准图的编制过程中的学习体会，提出防空地下室给排水设计原则。
一．必须清楚“人防规范”适用于新建或改建的4级、4B级、5级和6级的各类防空地下室（医疗救护工程、指挥工程、防空专业队工程、人员掩蔽工程、配套工程中的电站、供水站、汽车库、物资库、生产车间等）的战时使用功能的技术要求。
目前防空地下室设计贯彻平战结合的方针，使人防工程也能满足平时使用的功能技术要求。
给排水工程的设计即满足二者功能使用要求，又满足平时转入战时的技术要求。
二．应熟悉掌握“人防规范”中与给排水工程紧密相关的术语含义及设计要求：1．防护单元：在防空地下室中，其防护设施和内部设备均能自成体系的使用空间。
给水系统、排水系统设计必须在防护单元内为独立系统。
2．抗暴单元：在防空地下室中，用抗爆隔墙分隔的使用空间。
一个防护单元可分为2~4个抗爆单元。
给水系统、排水系统设计不受防爆单元约束。
但需考虑抗爆单元战时封堵时对给排水系统的影响。
3．清洁区（密闭区）：防空地下室中能满足防毒要求的区域。
给水系统由清洁区通过管道向其他用水点供水。
排水系统由清洁区通过管道向清洁区以外排水。
4．染毒区（非密闭区）：防空地下室中能抵御预定的核爆动荷载作用，但允许染毒的区域。
人防地下室柴油发电机房给排水设计

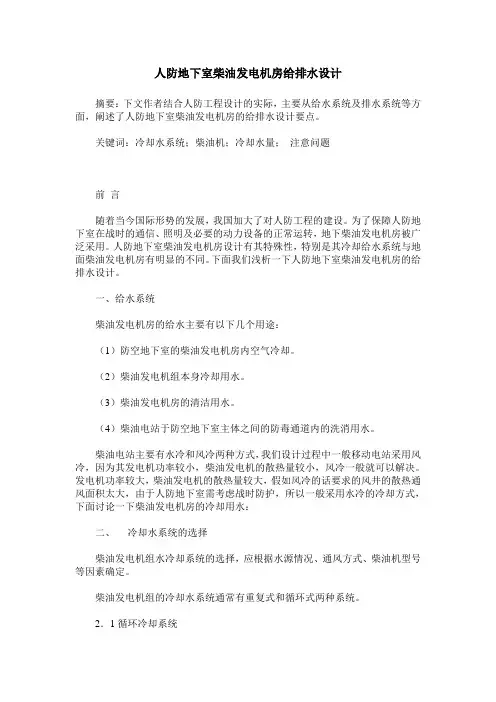

人防地下室柴油发电机房给排水设计摘要：下文作者结合人防工程设计的实际，主要从给水系统及排水系统等方面，阐述了人防地下室柴油发电机房的给排水设计要点。
关键词：冷却水系统；柴油机；冷却水量；注意问题前言随着当今国际形势的发展，我国加大了对人防工程的建设。
为了保障人防地下室在战时的通信、照明及必要的动力设备的正常运转，地下柴油发电机房被广泛采用。
人防地下室柴油发电机房设计有其特殊性，特别是其冷却给水系统与地面柴油发电机房有明显的不同。
下面我们浅析一下人防地下室柴油发电机房的给排水设计。
一、给水系统柴油发电机房的给水主要有以下几个用途：（1）防空地下室的柴油发电机房内空气冷却。
（2）柴油发电机组本身冷却用水。
（3）柴油发电机房的清洁用水。
（4）柴油电站于防空地下室主体之间的防毒通道内的洗消用水。
柴油电站主要有水冷和风冷两种方式，我们设计过程中一般移动电站采用风冷，因为其发电机功率较小，柴油发电机的散热量较小，风冷一般就可以解决。
发电机功率较大，柴油发电机的散热量较大，假如风冷的话要求的风井的散热通风面积太大，由于人防地下室需考虑战时防护，所以一般采用水冷的冷却方式，下面讨论一下柴油发电机房的冷却用水：二、冷却水系统的选择柴油发电机组水冷却系统的选择，应根据水源情况、通风方式、柴油机型号等因素确定。
柴油发电机组的冷却水系统通常有重复式和循环式两种系统。
2．1循环冷却系统循环冷却水系统是经常采用的水冷却方式。
在防空地下室内设有多格冷却水池，将冷却水的水温降低，由循环水泵抽吸供水至柴油发电机组的冷却设备，经冷却设备升温的水回流至多格水池混合调节降温再由循环泵抽吸供设备冷却水的循环过程。
当池水温度过高时，可排掉一部分高温水，再补充部分低温的新水，达到节约原水的目的。
2．2重复冷却水系统柴油发电机房采用冷水降低发电机室温度、其通风机使用后的冷却水可作为柴油发电机组的冷却水而重复使用。
因为通风冷却水温度偏低，而柴油发电机组冷却水要求水温偏高些，当满足这个条件时，宜采用重复冷却水使用系统，冷却后的高温水排掉。
人防地下室给排水设计
人防地下室给排水设计人防地下室给排水设计1. 引言本文档旨在提供一个详细的人防地下室给排水设计，以确保地下室在遇到降雨、洪水等情况时能够有效地排水，维持人防地下室的安全和舒适。
2. 地下室结构分析首先，对人防地下室的结构进行分析和评估。
包括地下室的地面情况、墙体结构、屋顶状况等，并考虑到地下室所在区域的气候和降雨情况。
3. 雨水收集系统设计根据地下室的大小和结构，设计并安装适当的雨水收集系统。
该系统应包括雨水收集井、雨水收集管道、过滤器和调节池等组成部分，以确保收集到的雨水能够有效地排水和利用。
4. 排水系统设计设计合适的排水系统，确保地下室内部的积水能够及时排除。
排水系统包括排水管道、排水井、泵站等设施，并考虑到地下室所在地的地理条件和地下水位等因素。
5. 排污系统设计地下室的排污系统应能够有效地收集和处理废水，包括洗手间、厨房和洗衣房等区域产生的废水。
设计合适的排污管道和处理设施，确保废水的安全排放和处理。
6. 人防地下室通风系统设计考虑到地下室内的空气质量和通风需求，设计合适的通风系统。
该系统应包括通风管道、风机和排风口等设施，以确保地下室内的空气流通和换气。
7. 安全措施除了正常的给排水系统设计，还需要同时考虑地下室的安全措施。
这包括防水措施、漏水报警系统和安全逃生通道等。
8. 监测和维护为了确保给排水系统的长期有效运行，在设计之后，应设置相应的监测设备，并制定维护计划。
定期检查、维修和清洁系统，以确保其正常运行。
9. 附件本文档所涉及的附件如下：- 人防地下室结构图- 雨水收集系统设计图纸- 排水系统设计图纸- 排污系统设计图纸- 通风系统设计图纸- 安全措施和逃生通道设计图纸10. 法律名词及注释- 防洪法：指规定了防洪设计、建设和管理的相关法律法规。
- 排水法：指规定了排水设计、建设和管理的相关法律法规。
- 土地规划法：指规定了土地利用和规划的相关法律法规。
- 建筑规范：指规定了建筑物设计和施工的相关标准和规范。
人防地下室给排水设计探讨
李 云
（ 天津市纳川建筑设 计有限公 司， 天津 ３０５ ） ０４ ７
摘 要 ： 民防空地下 室的设计应考虑平 、 人 战结合 ， 介绍设在 民用建筑地 下室 内的五级 、 六级设 防的人 员掩蔽防空地 下室给 水、 水、 排 消防设计 的常见作法 、 设计要 点及 需注意 的问题 。 关键词 ： 民防 空地 下室： 人 平战结Ａ； 给水设计辨 水设计； 消防设计 目前 ， 高层建筑的地下室及住宅小区地下室 ２排水设计 气大 ， 温度高 ， 疏散困难， 扑救胁 匡 。所以 ＾防消防
。
外的洗消废水排到门外的集水井 ， 门内的洗消废 形式穿过人防防护区的点 ， 少 所以方便临战转换。 水排到室内集水井。 自动喷淋灭火系统管道一般设 计在集 中管 ２ ３排水管的管材与敷设 道井中， 集中管道井布置在人防防护 区外 ， 因此 ， 防空地下室的排水管管材虚符合下列要求： 自 动喷淋灭火系统管道同给水管道—样均在侧壁 ａ穿过人防围护结构的排水管道应采用钢塑复合 穿过人防围护结构 ， 只 管或其他经过可靠防腐处理的钢管； 围护结 装防爆波阀门即可 构以内的重力排水应采用机制排水铸铁管或建筑 ４ 结 语 排水塑料管及管件；在结构底板中及以下敷设的 ａ 人防地下室是高层建筑的重要组成部分。 如 管道应采用机制 排水铸铁管或热镀锌钢管 。防空 何合理、有效地进行 ＾防设计是所有设计人员共 地下室的排水管道（ 包括通气管） 在穿过人防围护 同探讨的主题。 结构时， 该段管道应采用热镀锌钢管 ， 并应在人防 参考文献 围护结构内侧设置公称压力不小于 １ Ｐ 的铜 Ｉ 全国民用建筑工程设计技术措施一 ＪＭ ａ Ｄ ｌ 】 防空地下室． 芯闸阀。 敷设于底板的排水管道 ， 应确保其被钢筋 中国建筑标准设计研究院＇ ｏ ． ２ ９ Ｏ 混凝土包裹 。 如底板厚度不能保证。 应在管潋 隧 全国民用建筑工程设计技术措施 各 水排水． 中 空地下室室内，还需根据具体工程消防系统的复 行局部加厚。 国建筑标准设计研究院２ ０ ０ 杂程度、造价等因素综合考虑。如消防系统很复 ３消防 设 计 Ｉ】 ０ ３－ ０ ５．－ 空工 程地・ 室设计 规 范 ３ Ｂ ５ ０ ８－ ０ ． 民防 ２ ＆ 下 杂， 需穿越防空地下室的管道多， 则宜将消防水池 平时作为商场、 医院 、 旅馆 、 餐厅 展览厅、 公 放在非防护区。在—些工程中只是水池平战合用 共娱乐场所 和其他 用途的民用场所及平时作为 ＩｌＢ ５０ ８２ ０ ． － 空 工程 设计 防 火规 范Ｉｌ ４Ｇ ０９ －０ ９／民防 ． ＇ － ｓ 而水泵房不合用。平时在穿 出 水池管段 Ｅ 安装防 丙、 戊类的生产车间和物品库房等的。人防消 【１ Ｂ ５ １４ ２０ ． 民防 空工 程 施工及 验 收规 丁、 ５ Ｇ ０ ３ － ０４ 人 护阀门， 临战时关闭阀门进行转换。 对于这种做法 防给水设计应符合人民防空 工程设计防火规范的 范 本人提出是否可在平时预留法兰短管，在临战利 要求。 设有自动喷水灭火系统的 ， 其设汁应符合自 作者简介： 李￣（９ ３ ～ ， ， ： 籍贯： １８ ． ） 民族 涎 ７ 女 用法兰堵盖进行封堵 ， 这种做法更能有效封堵 ， 这 动喷水灭火系统设计规范。 河北衡水． ： 学位 硕士’ ： 职称 初级工程师， 主要研究 需和当地 ＾ 防主管部 门进行协商沟通。 人防消 防设计特点如下 ： 人防火灾特 烟 方向： 给排水。 责任编辑 ： 王明荣
人防地下室给排水设计(一)2024
人防地下室给排水设计（一）引言概述：人防地下室给排水设计在建筑设计中占据重要地位。
该设计涉及到了人防地下室的排水系统的规划和设计，旨在保证地下室内的水平面在正常情况下保持良好，避免积液或漏水等问题。
本文将分五个大点来详细阐述人防地下室给排水设计的相关内容。
正文：一、人防地下室给排水设计原则1. 根据地下室的功能和使用需求，确定排水原则。
2. 考虑地下室的地势和周边环境，确定排水方案。
3. 确定地下室的进水和排水设备的位置和布局。
4. 选择适当的排水材料和设备，确保排水系统的可靠性和稳定性。
5. 进行排水系统的水力计算和布置，确保排水效果的合理性。
二、地下室排水系统的组成1. 排水管网：包括进水管道、污水管道和雨水管道等。
2. 排水设备：包括地漏、涵洞、排泄设备等。
3. 排水附件：包括排水阀门、排气装置等。
4. 排水污染防治设施：包括沉砂池、油水分离器等。
5. 排水泵站：用于提升地下室内的污水或雨水至合适的排放位置。
三、进水管道设计要点1. 确定进水管道的径流量和压力要求。
2. 确定进水管道的规格和材质。
3. 确定进水管道的布置和连接方式。
4. 确定进水管道的保温措施。
5. 考虑进水管道的防护措施和排水设备的设置。
四、污水管道设计要点1. 确定污水的类型和流量。
2. 确定污水管道的规格和材质。
3. 确定污水管道的布置和连接方式。
4. 考虑污水管道的通风和排气措施。
5. 考虑污水管道的防腐保温和防冻措施。
五、雨水排水系统设计要点1. 确定雨水的径流量和水负荷。
2. 确定雨水管道的规格和材质。
3. 确定雨水管道的布置和连接方式。
4. 考虑雨水管道的冲洗和排气措施。
5. 考虑雨水排水系统的节流和蓄积措施。
总结：人防地下室给排水设计是建筑设计中不可忽视的重要环节。
设计原则、排水系统的组成以及进水管道、污水管道和雨水排水系统的设计要点都是确保地下室排水系统顺利运行的关键。
通过科学合理地进行设计，可以提高地下室排水系统的可靠性和稳定性，确保地下室内的水平面保持良好。
人防地下室给排水设计(二)
人防地下室给排水设计（二）引言概述：本文是关于人防地下室给排水设计的续篇，旨在深入探讨人防地下室给排水系统的设计原则和注意事项。
在建造人防地下室时，给排水设计至关重要，它直接关系到人防地下室的舒适性和安全性。
因此，本文将从五个大点出发，详细介绍人防地下室给排水设计的相关内容。
正文：大点一：污水排放系统1. 确定污水排放的合理布局，避免死角和积水现象。
2. 选择合适的排水管材和规格，保证其耐腐蚀性和承受力。
3. 考虑污水的流量和压力，确定合适的污水泵的配置和安装位置。
4. 采取适当的排气和排泄措施，避免污水管道内的空气堵塞和疏忽。
大点二：雨水排放系统1. 根据人防地下室的面积和周围环境确定雨水的排放量。
2. 设计合理的雨水收集和排放系统，确保雨水能够及时有效地排出。
3. 选择合适的排水口和排水管材，确保其耐久性和排水能力。
4. 考虑雨水污染物的处理，采取相应的净化措施，保护环境。
大点三：防水系统设计1. 在人防地下室的建造过程中，采取有效的防水措施，确保地下室的干燥和防潮性能。
2. 设计合理的地下室排水系统，及时排除地下水和雨水，防止水渗透和积聚。
3. 使用高质量的防水材料，如防水涂料和防水胶带，保护地下室墙壁和地板的完整性。
大点四：安全排水系统设计1. 根据人防地下室的功能和使用需求，确定安全排水系统的配置和容量。
2. 确保人防地下室内的所有设备和管道都符合安全标准和规范。
3. 安装适当的安全设备，如水位监测器和泄压阀，保证系统的安全运行。
4. 定期检查和维护排水系统，及时发现和修复潜在的故障，确保系统的可靠性。
大点五：环境保护措施1. 在人防地下室给排水设计过程中，考虑环境保护的重要性，减少对周围环境的不良影响。
2. 选择环保型的排水设备和材料，降低对水资源的消耗和水污染的风险。
3. 根据地方政府的相关政策和法规，合理利用和处理排放的污水和雨水。
总结：人防地下室给排水设计是确保人防地下室舒适和安全的重要环节。
浅谈高层建筑人防地下室给排水设计
在高层建筑的给排水设计中， � 上部建筑 � 的给水、 排水、 消 设计放火规定》 第 .3 . 1 条规 定： 建筑面 积大 于 3 00 设标准强制性条文， 在 工作中如何执行此条 文是大家关 心的 问题。下面就高层 建筑人 防地 下室 的给水、 排 水、 消 防三 个 方面谈谈设计心得体会。 1000
2
偿的方式较好地解决 了集中 和个 别设 置补偿 造成 的线路 中 无功电流增大、 相应配 电线路截面及开关容 量加大和补 偿投 资成本大、 安 装分散、 后期维修量大、 维修困难等问题。 【关键词】 ： 配电系统应用； 分组电容自动补偿； 可行性 【中图分类号】 ： 7 26 【 文献标识码】 ：
水的设计，并在 设计 时提出 必须 应考虑 平、战 结合，设 计 中应考虑平时和战 时功 能的不 同，采 用减少 或避 免给排 水 管道穿越人防地下室顶板的方式，方便临战时转换。 【 关键词】 ：人防工程；地下室；给排水；消防 【 中图分类号】 ： 2 .
+
【 文献标识码】 ： ：
� � 一般为 00 设计往往较易处理， 难 在人防地下室与上部 高层建筑的 管道 要在满足人防规范的前提下进行联系。在 《 人防地下室 设计 规范》 的第 3 . 1. 条规定： “ 与 防空 地下室 无关 的管道， 不宜 穿过人防的围护结构。当因条件限制 需要穿过其 顶板时， 只 允许给水、 采暖、 空调冷媒管道穿过， 且其公称 直径不得 大于 。凡进人 防 空地 下 室的 管 道及 其 穿 过的 人 防围 护 结
［ 1 -2］ 构， 均应采 取防护密闭措施 。 ”
Байду номын сангаас
问题的提出
� � 在人防地下室的设计中， � 防空地下室内 部的给排水 管道 均布置在 00 生间再垫高。
人防地下室给排水设计简介
人防水箱的设置
分类：
（1）饮用水箱 （2）生活及洗消水箱（合用）
生活&饮用水量
计算公式
一、人员洗消用水量
洗消水量
（1）设置洗消间，人员采用淋浴洗消的防空地下室，人员洗消水量 按应洗消人员洗消一次计算，
（2）二等人员掩蔽所人员采用简易洗消。人员简易洗消总贮水量 宜按0.6~0.8m3确定。
二、墙、地面冲洗用水量——按需冲洗部位冲洗一次计算
穿过防护单元之间的防护密闭隔墙时，应在防护密闭隔墙两侧 的管道上设置；
2 防护阀门的公称压力不应＜1.0Mpa； 3 防护阀门应采用阀芯为不锈钢或同材质的闸阀或截止阀； 4 人防围护结构内侧距离阀门近端面不宜＞200mm。阀门应有 明显的启闭标志。
穿越防护墙时需要防爆——设置防护阀门 防护墙内需要防毒——设置防护密闭套管
人防规范6.3.15，当收集上一层地面废水的排水管需 引入防空地下室时，其地漏应采用防爆地漏。
喷淋支管
防护墙以内分为清洁区和染毒区。滤毒室属染毒区。但在 防护墙以内，不需要防爆只需要防毒，所以从清洁区穿滤 毒室墙的管，只需要防毒，不需要防爆。穿越不同区域应 设置防护阀门，通过合理连管等方式减少防护阀门的设置。
人防地下室的分级
清洁区： 防空地下室中能抵御预定的爆炸动荷载作用，且
满足放毒要求的区域。 染毒区：
防空地下室中能抵御预定的爆炸动荷载作用， 允许染毒的区 室外
人防功能区域划分
穿人防防护结构时套管的设置 人防水箱的设置 人防地下室排水 柴油电站
人防地下室——给排水设计
穿人防防护结构时套管的设置
（1）当墙、地面冲洗用水量超过10m3时，可按10m3计算。 （2）防空地下室次要出入口的染毒区墙、地面可以考虑不冲洗 （技术措施5.4.10）。
防空地下室二等人员掩蔽部给排水设计
防空地下室二等人员掩蔽部给排水设计摘要：论述了防空地下室二等人员掩蔽部给排水设计中的给水、排水、洗消用水和战时人防工程内人防对消防和给排水设计的影响。
使人防给排水设计能做到平战结合、合理优化和节约造价。
关键词：给排水平战结合防空地下室二等人员掩蔽部人民防空，特指我国动员和组织人民群众防备敌人空中袭击、消除空袭后果所采取的措施和行动，简称人防。
防空地下室作为普通老百姓的战争避难场所,其经济性、安全性和合理性非常重要, 而人员掩蔽工程中最普遍的就是二等人员掩蔽所。
本文主要讨论防空地下室中二等人员掩蔽所给排水设计要点。
1 防空地下室按战时使用功能分类：1) 指挥工程 (各级指挥所) 。
2) 医疗救护工程 (中心医院、急救医院、救护站) 。
3) 防空专业队工程 (包括抢险抢修、医疗救护、消防、防化防疫、通信、运输、治安等专业队掩蔽所) 。
4) 人员掩蔽工程 (一等人员掩蔽所、二等人员掩蔽所) 。
5) 配套工程 (主要包括区域电站、区域供水站、人防物资库、人防汽车库、食品站、生产车间、人防交通干 (支) 道、警报站、核生化监测中心等工程) 。
2 战时给水设计2.1 给水水源防空地下室宜采用城市自来水或人防工程的区域水源作为供水水源。
在有条件时, 可设自备内水源或自备外水源[1]。
防空地下室的自备内水源的取水构筑物宜用管井。
内水源取水构筑物应设于清洁区内;外水源取水构筑物的防护能力应与其供水的防空地下室中抗力最高的相一致[1]。
一般人员掩蔽工程和医疗工程中救护站这些等级比较低的工程的水源都采用城市自来水, 而急救医院、中心医院和指挥工程这些等级比较高的工程宜采用自备内水源。
因为这些工程用水量较大, 对用水可靠性的要求也高。
2.2 战时水箱防空地下室应在每个防护单元的清洁区设置生活饮用水贮水池 (箱) [1]。
饮用水的贮水池 (箱) 宜单独设置。
若与其他用水贮存在同一贮水池 (箱) 中, 应有饮用水不被挪用的技术措施。
人防工程给水排水设计
人防工程给水排水设计人防工程在战争时期主要的目的就是为了抵抗一些具有杀伤性较大武器的破坏，是保护人民生命财产安全的防护工程。
人防工程是城市建设的主要组成部分，在保留自身特色的前提下移经济建设为中心的方向进行发展，并且逐渐融入到地下空间综合开发领域中。
标签：人防工程；给水；排水；设计一、人防工程给水和排水设计需注意的一些问题人防工程给排水一般包括：饮用水、生活用水、洗消用水、消防用水和设备用水。
人防工程的给排水设计，严格执行《人民防空工程设计防火规范》。
（一）人防工程给水设计应注意的问题1、水源人防工程的水源一般有三种：市政管网供水，人防工程区域水源和自备水源。
城市自来水为水源的特点是：水质、水量可靠，成本低，出于节省建设运行管理费用，人防工程多数采用市政管网城市自来水供水的方式。
2、给水管材及安装根据相关工程设计规范规定的要求“穿过人防围护结构的给水管道应采用钢塑复合管或热镀锌钢管”，所以在穿过防护结构处时，不仅仅要预埋防护密闭套管，而且不允许PVC管从此穿过。
凡是要穿过人防围护结构（包括防护密闭墙和密闭墙）的管道都需要在人防区内侧加防护阀门。
现行规范对防护阀门的叙述为公称压力不小于1.0MPa，阀芯为不锈钢或铜材质的闸阀或截止阀。
如果管道同时穿过防护密闭墙和密闭墙，而且管道为热镀锌钢管则只需在防护密闭墙内侧加防护阀门。
当管道穿过两个防护单元的隔墙时应分别在两个防护单元两侧加装防护阀门。
防护阀门的安装应尽量垂直于人防墙面安装，并距墙面不宜大于200mm。
3、饮用水池人防工程生活、饮用水水量标准应根据其用途、卫生设备的完善程度和当地的气候条件等因素综合考虑确定。
对于平时将消防水池设置在人防工程内，还需根据具体工程消防系统的复杂程度、造价等因素综合考虑。
如消防系统很复杂，需穿越人防工程的管道多，则宜将消防水池放在非防护区。
（二）人防工程排水设计需注意的一些问题人防工程排水主要包括生活污水，设备废水，人员、地面、墙及设备的洗消废水，消防废水及口部雨水。
阐述地下室人防建筑给排水设计
阐述地下室人防建筑给排水设计摘要：人防地下室的给排水设计由于关系到战时人员的供水问题，因此其设计要求是否符合显得相当重要。
而“人防”地下室是建筑的重要组成部分，如何合理、有效地进行“人防”设计是所有设计人员共同探讨的主题。
本文就简要介绍了给排水设计的概念，分析了影响设计工作的相关因素，并且提出了有针对性地解决方案。
关键词：地下室人防建筑;给排水设计;影响因素;解决方案现阶段，地下室的人防建筑已经比较普及，作为人防工程的关键组成因素——地下室人防建筑，其质量和水平是直接关系到人防建设发展水平的重要因素，为了有效地提高人们的生活的安全系数，相关单位就需要加强对地下室人防建筑建设的重视，尤其要重视到地下室人防建筑的给排水设计工作，给排水设计工作的效果是对地下室人防建筑安全起到核心意义的因素。
一、地下室人防建筑中给排水设计的概念在地下室人防建筑的建设过程中，作为核心之一的环节就是给排水的设计。
目前，在高层房屋建筑的建造过程中都会预留一定的地下楼层，用来当做地下车库、货物停放仓库等的空间。
依据国家对于房屋建筑结构设计的要求、标准，房屋建筑的人防工程需要同地下室人防建筑相配合，要落实好地下室人防建筑的相关工作，确保地下室人防建筑的质量和水平符合国家标准，不断提高地下室人防建筑的使用价值。
给排水设计作为地下室人防建筑的核心部分，为了有效地完善地下室人防建筑的施工，相关人员都将目光集中在给排水的设计上，通过完善给排水设计的相关工作来促进地下室人防建筑建造的质量的提高。
二、给排水设计中常见的问题由于地下室人防建筑自身具有复杂性，所以在地下室人防建筑给排水设计的过程中，会受到地下室人防建筑原有的建筑构造的影响，在给排水设计的过程中就容易出现一系列的问题。
突出的问题主要有以下两点：一是给排水设计的相关人员对于地下室人防建筑给排水设计的重视程度不够，在进行设计工作时，没有时刻秉承认真负责、科学严谨的态度，导致给排水设计的不完善。
人防地下工程给排水计算书
xxxx工程给排水计算书设计单位：xxxx2017年3月一、设计依据：1．《人民防空工程战术技术要求》2．《人民防空指挥工程设计标准》RFJ1-20063．《人民防空工程设计规范》GB50038-20054．《人民防空工程设计防火规范》GB50098-2009。
5．《建筑给排水设计规范》GB50015-2003（2009年版）6．《防空地下室设计手册》7．《工程设计委托书》二、工程概况：本项目为xxxx人防工程,为附建式人防地下室。
地下室建筑层数地下一层，人防工程设于地下一层，共设置13个人员掩蔽防护单元，2个物资库。
平时功能为地下停车库，战时功能为甲类人防工程。
人防建筑面积：30487.17平方米。
其中核5常5级二等人掩11769.95平方米.核6常6二等人掩13343.14平方米。
本工程掩蔽面积：19511.77平方米。
二等人员掩蔽共掩蔽10039人，物资库掩蔽物资10318.21立方米。
战时电源引自室内固定电站，内设两台180KW电机，位于防护单元一，电站面积：223.13平方米，抗力级别核5常5级，无防化要求。
三、水源条件：该工程所处位置无可靠内水源。
人防地下室以城市自来水做供水水源，各防护单元从室外市政给水管网引入生活给水管接至战时水箱，水箱后设加压水泵供水至各口部洗消；当城市自来水管网遭到破坏时，由地下室的生活贮水箱提供生活饮用水和生活用水。
三、用水量计算：1、用水量标准：根据国家标准《人民防空地下室设计规范》GB50038-2005的要求：人防分区生活用水量标准为3～6L/人·天；饮用水标准为4L/人·天。
2、贮水时间：防空地下室应在每个防护单元的清洁区单独设置生活饮用水贮水池(箱)，贮水池(箱)的容积应根据防空地下室的水源条件选用。
3、贮水容积：防空地下室掩蔽人员活用水贮水容积按下式计算：式中：V1——人员生活用水量（m3）q1 ——掩蔽人员生活用水量标准（L／（P·d））；t1 ——生活用水贮水时间（d）n——掩蔽人数防空地下室掩蔽人员饮用水贮水容积按下式计算：式中：V2——人员生活用水量（m3）q2 ——掩蔽人员生活用水标准（L／（P·d））；t2——饮用水贮水时间（d）；L ——防空地下室内掩蔽人数（P）。
浅谈人防地下室的给排水设计
其中第一防护单元掩蔽人数２ ３ ３ 人， 第二防护单元掩蔽人数１ １ ８ ４ 应 设于 清 洁 区 内 。
＋ ｗ十 ＋ — 一 十 ”— ”一 ・ — ”－ 十 十 十 ＊ 十 ” — －— ＋ －－
或者 是 强 切 双 头 灯的 电源 来 点亮 。 个人 认 为这 样 是 不 合理 的 ， １ 、 工程概况： 广州某综合体建筑 ， 其 中地 下３ 层是车库和设 亮 ， ） 火灾时公建的强制点亮较住宅的更为有必要性 ， ２ ） 由双头灯 备房 、 裙房是商业 、 塔 楼 为办 公及 公寓 ， 属于一类高层建筑 。 一 １ 做 应 急 照 明 能达 到５ Ｌ ｘ 的 照 度吗 ， 能满 足 应 急 照明 双 回路 供 电的 路１ ０ Ｋ Ｖ市 政 电 源 做 常 用 电源 ， 柴 油 发 电 机做 应 急 及 备 用 电 源
人防地下室给排水设计分析
人防地下室给排水设计分析摘要：目前人民防空地下室的量也在快速增大。
而这种工程主要用于战时保护人们的安全，其中的给水排水设计尤其重要。
本文首先说明了人防地下室给排水设计的重要性，然后详细阐述了人防地下室给排水设计的要点。
关键词：人防；地下室；给排水；消防1.人防地下室给排水设计的重要性在我国，国家高度重视人防建设和社会经济的协调健康发展，人防地下室在建设的过程中，应该符合现阶段的城市发展规划。
就目前来讲，人防地下室的平常应用多用于车库以及商场。
但是在之前的战争时期，则就是人员的掩蔽所。
对于战时的掩蔽所供水工程，排水设计就显得尤为重要。
只有合理地设计出人防地下室的排水系统，才能保证人防地下室的水源供给充足，实现人防建设和城市建设的完美结合。
1.人防地下室给排水设计的要点1.人防地下室给水设计1.水源在战时，水源直接关系到战备的功能及人们的生命安全，基于此，人防地下室的给水设计至关重要。
一般来讲，人防地下室采用市政给水供给方式，但是如果条件允许，自备内水源也是一种积极稳妥的水源供给方式。
1.水质即使在战时，人防地下室的生活饮用水也应满足国家《生活饮用水标准》的要求，以最大程度的保证人民群众的饮水安全。
1.贮水池（箱）首先要合理确定人防工程战时储水池的有效容积，一般需考虑战时用水与洗消标准、使用人数、储水时间和面积等因素来最终确定。
战时的饮用水直接关系到人们的生命，因此人防工程饮用水务必不能另作他用，饮用水的水箱要单独设置，与生活用水水箱区别开来。
若是饮用水与其他用途用水设置在同一水箱，那么不同用途水的取水口则应设置在不同高度，饮用水的取水口则必须设置在下端。
1.洗消用的给水设计在一级人员的掩蔽所内要设置洗消间，并在其内设置一到两个淋浴器。
战时的淋浴设施也可在战时进行临时安装，但是需要做好土建的预埋工作。
洗消设施供热采用单管供热模式，热水供应量要按淋浴器全部打开1h来计算。
一般设置即热型的电热水器，保证24小时的热水供应，电热水器要设置在清洁区域内，另外检查穿衣室也可设置电热水器。
人防给排水说明
人防给排水设计说明1、工程概况：1)本工程人防设在地下三层、地下二层，为全埋式地下人防，人防工程建筑分类为甲类，划分为9个防护单元，2)人防等级：核、常6级丙类人员掩蔽所，核、常6级丁类物资库。
3)本工程人防地下室的总建筑面积为34256m2。
2、人防水箱计算详见下表。
B3层防护单元1、B2层防护单元9为核、常6级丙类人员掩蔽所，掩蔽人数均为1180人。
防护单元1设置两座饮用水箱，有效容积分别为57m3、15m3，总有效容积72m3，设置一座生活用水箱，有效容积54m3；防护单元9设置两座饮用水箱，有效容积分别为40m3、35m3，总有效容积75 m3，设置一座生活用水箱，有效容积56m3。
3、设计依据1)《人防工程建设规划设计条件意见书》2010京防规意字312号（2010年12月24日）2)《人民防空地下室设计规范》(GB50038-2005)；3)《人民防空工程设计防火规范》(GB50098-2009版)；4)《汽车库、修车库、停车场设计防火规范》（GB 50067-97）；5)《高层民用建筑设计防火规范》GB 50045-95（2005年版）；6)《建筑设计防火规范》GB 50016-2006；7)《自动喷水灭火系统设计规范》GB 50084-2001（2005年版）4、设计内容：人员掩蔽所、物资库的给水、排水、消防系统。
5、人员掩蔽所、物资库给水：1）、防空地下室掩蔽人员用水以城市自来水作水源，平时由室外市政管道直接供给，战时由防空地下室内的储水箱供给。
2）、为满足战时工程内掩蔽人员的用水需要，人员掩蔽所在清洁区内按防护单元分别设置生活用水储水箱和饮用水储水箱。
战时饮用水箱储水采用氯片消毒。
3）、防空地下室的防毒通道内及各密闭通道附近设置皮带冲洗龙头，于战后对各通道及出入口进行冲洗。
6、排水：1）、洗消间设洗消污水集水坑，战后由设在集水坑内的潜水排污泵把洗消污水单独排出工程外。
2）、口部的进风竖井、扩散室等的洗消污水排水排至集水井，不设排水泵，战时由专业队进行洗消及排水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人防地下室给排水设计(2009-11-18 20:45:37)人防地下室给排水设计摘要介绍了人防地下室工程中给水系统、排水系统、洗消系统以及发电机房的设计要点，同时对平战转换的措施进行了比较明确的阐述。
关键词平战结合人防工程给排水设计防护洗消前言为落实城市建设兼顾人民防空的指导思想和设防原则，全国各地特别是沿海发达地区出现了大量平战结合的人防地下室，如何做好这些人防地下室的给水排水工程的设计工作引起了越来越多的专业设计工作者的重视。
一给排水系统的防护设计人防工程给排水系统的防护主要是水源和管道的防护，以及防止核爆炸冲击波、放射性物质、化学毒剂、生物战剂，通过给排水管道进入人防工程内部破坏内部给排水设备、危害人员健康。
1. 1与防空地下室无关管道的处置与防空地下室无关的管道不宜穿过人防围护结构，为此，在设计中应尽量把专供上部建筑平时使用的设备间，设置在防空地下室的防护范围之外。
上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室，这是由于将上部建筑的生活污水管道引入防空地下室，目前还没有可靠的临战封堵转换措施。
为避免建筑上部的排水管道穿过人防顶板，一般考虑适当提高首层层高, 将排水管在首层顶板下集中后设置管道井，并将其置于防护范围以外的办法来处理。
当不能布置在人防地下室的防护区外时，可采取地下室顶板降板的方式处理。
当上部为功能较简单的办公等建筑，卫生设施相对集中，管道相对较少，可采取地下室局部顶板降板或管沟的方式处理。
当上部为功能较复杂的宾馆、商住楼等建筑，特别是底部带商业网点的住宅楼，商铺往往要求设卫生间，这种情况下，底层卫生设施比较分散，排水管道相对较多，可采取地下室顶板全部降板的方式处理。
降板的深度一般为450~600mm。
当底层卫生设施排出管放坡仍不够时，可考虑部分卫生间再垫高。
1. 2与防空地下室相关的管道的设计穿过人防围护结构的管道，其公称直径不宜大于150mm；穿过人防围护结构的管道，均应采取以下防护密闭措施：1）设置刚性防水套管：当管径≤DN150mm应设置刚性防水套管；当管径＞DN150mm或管道穿过核4级、核4B级的甲类防空地下室临空墙时应设置外侧加防护挡板的刚性防水套管。
2）设置防护阀门：防空地下室的给水引入管、排水出户管、污水池透气管、发电机房供油管，应在防空地下室的内侧设置防护阀门；穿过防护单元之间的防护密闭隔墙时，应在墙两侧的管道上设置。
考虑到市场上1.6 Mpa的阀门质量较有保证，建议参照消防要求选用工作压力为1.6 MPa的防护阀门。
当采用截止阀时，其关闭的方向应和冲击波的方向一致。
目前生产的防爆波阀门只有防冲击波的作用，而无法防止核生化战剂由室外经管道渗入工程内，所以在管道上单独使用防爆波阀门时，不能同时满足防冲击波和核生化战剂的防护要求。
1 防护阀门2 防水套管3 穿墙管4人防围护结构图一防护阀门的设置3）合理选用管材：防空地下室给水管道应采用给水铸铁管或钢管，排水管道应采用机制排水铸铁管或钢管，以增加管道的防护能力和抗压能力。
除此之外，人防工程排水系统有针对性设置的防爆波地漏、防毒消波槽、水封井也是防冲击波和核生化战剂进入工程内部的有效措施。
人防工程外部的输水管，埋深一般不要小于0.8m，尽量避开压缩系数大的土壤，也可以起到防护作用。
二给水设计平战结合的人防地下室工程给水一般包括：饮用水、生活用水、洗消用水、消防用水和设备用水。
人防地下室工程工程的消防给水设计，严格执行《人民防空工程设计防火规范》。
2. 1水源选择防空地下室一般采用城市自来水作为供水水源。
城市自来水为水源的特点是：水质、水量可靠，成本低，但战时安全性较差，多用于临战前为人防工程内部补充供水，是人防工程最常用的水源。
有条件时，可设自备内水源。
自备内水源是指地下室清洁区内的水源，其特点是：水质较好、防护问题容易解决、战时供水可靠。
但平时使用达到《国家生活饮用水卫生标准》较困难，故多用于战时供水。
柴油发电机房为染毒区，设置在柴油发电机房内专为电站提供冷却用水的内水源，是可能被染毒的水源，不能作为生活饮用水。
2. 2用水量标准防空地下室生活、饮用水水量标准应根据其用途、卫生设备的完善程度和当地的气候条件等因素综合考虑确定。
1）平时用水量标准应按《建筑给水排水设计规范》（以下简称《建水》）等现行的国家标准确定；2）战时用水量标准应按《人民防空地下室设计规范》（以下简称《防规》）表6.2.3确定；表中生活用水量仅包括盥洗用水量，不包括水冲厕所用水量。
如工程所在地人防主管部门要求为该类工程设供战时使用的水冲厕所，其水冲厕所用水量标准由当地人防主管部门确定。
3）机械、通信和空调等设备用水量应按其工艺要求确定。
2. 3生活饮用水贮水池（箱）的设置防空地下室应在每个防护单元的清洁区内设置生活饮用水贮水池（箱），其容积应根据防空地下室的水源条件按照《防规》表6.2.5中规定的贮水时间计算确定。
按此计算的容积中，不包括洗消用水。
洗消用水的容积应按《防规》6.4节的有关要求单独计算。
饮用水的贮水池（箱）宜单独设置。
单独设置是为了更好地保证饮用水的卫生，防止污染，避免饮用水被挪用，有利于长期贮存水的再次消毒。
掩蔽人数较少的防护单元可以考虑生活贮水池（箱）合并，但应有饮用水不被挪用的措施。
设计中易出现的问题是贮水池（箱）的设计高度过大，贮水池（箱）的容积计算中需注意，其贮水高度必须扣除底部高度距地面、上部与梁/板底的操作高度以及最高水位距水池（箱）顶板的高度。
2. 4给水管道的设计各防护单元内给排水管道设施要独立设置。
人防给水从市政给水管道接入时，宜设置专用的水表。
人防市政给水管除接至生活饮用水箱外，还应连接至室内人防给水管，以利市政自来水有保证时直接取用。
消防管不得从临战封堵门洞内通过。
从临战封堵门侧面或上方通过时，应不影响临战封堵门的安装，必须和门框边保持300mm以上的净距。
1）给水管材：给水管引入管应采用钢塑复合管或热镀锌钢管；防护阀门以后的管道，不受冲击波作用，可用与上部建筑相同材质的给水管材，如PPR塑料管等。
2）防污措施：在内水源与外部水源（如城市自来水管网）的连接处，应设置有效的隔断措施，如图二。
也可在给水引入管上设倒流防止器。
图二内水源与市政水源的连接3）设计秒流量计算①生活管道设计秒流量按下式计算Q1=a﹒0.2﹒Ng1/2（L/S）a：系数，根据工程类别确定。
人员掩蔽工程a=1.5；医院工程a=2.0；指挥所工程a=2.5。
Ng：计算管段的卫生器具当量总数。
②设备用水管道设计秒流量按下式计算Q2=Qj / 3.6 （L/S）Qj：计算管段的设备用水最大小时流量（m3/h）。
三排水设计平战结合的人防地下室工程的污水通常有以下几种：生活污水、机械废水、洗消污水、消防废水、雨水。
排水体制有分流制和合流制之分。
排水方式又都分为自流排水系统和压力排水系统。
3. 1排水方式的选择1）自流排水系统：自流排水是最佳选择，但一般防空地下室工程难以实现。
自流排水系统在排出管上应采取设止回阀和阀门等防倒灌措施。
5级和6级防空地下室，其自流排水排出管上应设置水封井，水封深度不应小于300mm；4级和4B级防空地下室，其自流排水排出管上应设置防毒消波槽。
当粪便污水需设置化粪池时，防毒消波槽可兼作化粪池，但其尺寸应满足化粪池的要求。
2）压力排水系统：防空地下室的污水不能自流排出时，宜采用机械排出。
当战时电源无保证时，应有备用的人力机械排水设施。
如防空地下室设有自备电站或有人防区域电站，其战时的供电是有保障的，可不设排水手摇泵。
3. 2排水管道设计1）人防地下室排水管道的坡度、充满度、流速均可按《建水》设计，但埋地管道的管径不宜小于DN75；有支管接入处应采用45°斜三通或90°斜三通、斜四通，管道转弯处应用两个45°弯头或曲率半径不小于4倍管径的弯头连接。
2）排水管尽量避免穿过沉降缝、伸缩缝，必须穿过时应采取有效的措施以防管道受损。
3）排水管材：排水管出户道应采用钢塑复合管或其它经过可靠防腐处理的钢管；人防围护结构以内的重力排水管道应采用机制排水铸铁管或建筑排水塑料管及管件；在结构底板中及以下敷设的管道应采用机制排水铸铁管或热镀锌钢管，不允许敷设塑料排水管。
4）收集上部建筑非人防区消防废水的排水管道需穿越防空地下室人防围护结构时，其地漏应采用防爆地漏，管材应采用钢管，在管道穿越防空地下室人防围护结构的内侧可以不设置防护阀门。
3. 3污水集水池和污水泵房的设计污水集水池一般设于清洁区内厕所、盥洗室的下部。
污水泵房应靠近污水集水池，最好设在集水池的上部。
设有多个防护单元的防空地下室，当需设置污水集水池和污水泵房时，应按防护单元分别单独设置。
1）污水集水池容积：污水集水池容积包括调节容积和贮备容积。
调节容积应按《建水》的有关规定计算。
在隔绝防护时间内，防空地下室不得向外部排水，贮备容积必须满足隔绝防护时间内贮存1.25倍全部全部污水量的要求。
设计中容易出现的问题是污水池容积过大。
污水集水池的容积可按下式计算：V=V调+V贮（m3）V贮=q.m.T.K/24000 （m3）q：战时人员污水量标准（L/（d.人），按战时生活饮用水量标准折算；m：掩蔽人数；T：战时隔绝防护时间（h）；K:小时变化系数，也称安全系数，不小于1.25，不宜大于1.5；V调：一般不小于一台水泵的5min的出水量。
2）污水池透气管的设置：污水集水池应设透气管，当透气管直接接出室外不可能或不经济时，透气管可接入排风扩散室、排风竖井内。
污水池临战时应增设接至厕所排风口的通气管。
透气管的管径不宜小于污水泵出水管的管径，并不得小于75mm。
3）污水泵房的设计：泵房需有排风措施；泵房顶板宜设供检修水泵的吊钩。
污水泵房、厕所（包括干厕）宜设冲洗龙头和地漏，如附近有其它给水龙头可供使用，也可不设该冲洗龙头。
四洗消设计4. 1洗消给水人防工程进入口部的通道、可能受污染的房间（如防毒通道、密闭通道、洗消间、进风扩散室、进排风竖井、滤毒室、除尘室、柴油发电机房等）战时染毒后必须进行消除，并应在这些部位设置收集洗消废水的地漏、清扫口或集水坑。
消除的方法一般是用高压水进行冲洗。
通常是在口部的密闭通道、防毒通道设置不小于DN20的冲洗龙头，并配备冲洗软管，在其服务半径不超过25m的范围内，临近需要冲洗的部位可以共用此冲洗龙头。
为保证冲洗效果，冲洗阀出口压力应不小于0.20MPa。
洗消用水贮水量：人员洗消用水量标准按40L／(人·次)计算；人员简易洗消总贮水量宜按0.6～0.8 m3确定；人员洗消用水应贮存在清洁区内或洗消间内。
口部洗消贮水量宜按5～10L/m2计算确定；当口部染毒的墙面、地面需冲洗面积很大，计算的贮水量大于10m3时，按10m3计算。
