城市工程管线综合设计规范
城市综合管廊工程技术规范中管道布置与定位的设计要求
城市综合管廊工程技术规范中管道布置与定位的设计要求城市综合管廊工程是指为了满足城市多样化的管线需求和提高城市基础设施的综合管理能力而建设的一种地下综合通道工程。
管道布置与定位是城市综合管廊工程设计的重要环节，它直接关系到工程的安全性、可靠性和经济性。
本文将从地下管道布置、管道定位、管道间距和管道分区等方面论述城市综合管廊工程技术规范中对管道布置与定位的设计要求。
1. 地下管道布置地下管道布置是指在城市综合管廊工程中如何合理布置各种管道。
首先，根据不同管道的功能和作用，分别确定各个管道的布置位置。
例如，自来水管道应优先布置在居民区，电缆管道应优先布置在商业区等。
其次，要充分考虑地下管道与地铁、地下车库等地下结构的相互关系，避免冲突和干扰。
最后，要考虑管道的交通便利性，尽量减少管道的弯曲和转角，提高管道的通行能力。
2. 管道定位管道定位是指确定管道在综合管廊中具体的位置和方向。
在城市综合管廊工程中，管道的定位需要遵循以下原则。
首先，要尽量减少管道的交叉，避免不同管道之间的干扰和冲突。
其次，要根据不同管道的特点确定其最佳的定位深度，以提高工程的安全性和可靠性。
最后，要考虑管道的维护和检修便利性，合理设置进出口和检修口，方便对管道进行维护和修理。
3. 管道间距管道间距是指同一条综合管廊中不同管道之间的距离。
合理的管道间距设计有助于减少管道之间的干扰和冲突，提高管道的安全性和可靠性。
在城市综合管廊工程中，管道间距的设计要遵循以下原则。
首先，要根据管道的直径、材质和功能等特点确定合适的管道间距。
一般来说，大直径、重要功能的管道间距可以相对大一些。
其次，要考虑管道的维护和检修便利性，合理设置间距，方便对管道进行维护和修理。
4. 管道分区管道分区是指根据城市综合管廊的不同功能，将管道划分为不同的区域。
合理的管道分区设计有助于提高工程的管理效率和安全性。
在城市综合管廊工程中，管道分区的设计要遵循以下原则。
首先，要根据管道的功能和特点确定合适的分区方式和范围。
城市综合管廊工程技术规范设计与施工要求
城市综合管廊工程技术规范设计与施工要求一、引言城市综合管廊作为一种综合利用地下空间的项目，旨在统一规划、设计和管理城市地下的各类管线设施。
本文将就城市综合管廊工程的技术规范设计和施工要求进行详细阐述与说明。
二、设计要求1. 城市综合管廊工程的设计应综合考虑城市发展规划、管线需求、地质条件等因素，确保管廊的功能完备和可持续发展。
2. 设计应遵循国家有关法规和标准，确保管廊的安全性、可靠性和可维护性。
3. 设计方案应合理利用地下空间，最大限度减少地面管线对城市景观的影响。
4. 管廊的布局应科学合理，满足运维人员的工作需求，并且方便进行日常的巡检和维护。
5. 设计中应充分考虑管廊的通风与排烟，保证室内空气的良好质量。
三、结构设计要求1. 城市综合管廊的结构应具备防水、抗震、耐久等功能，确保施工后长期稳定运营。
2. 结构设计应符合城市规划，不影响城市建筑物和地下设施的正常使用。
3. 管廊的防水层和隔音层的设计要求应满足相关标准的要求，并进行适当的保护，以防止日常使用中的损坏。
4. 管廊内的支撑、通风和照明设施应科学合理，确保施工人员和维修人员的安全。
5. 管廊的入口和出口应设有防火门和疏散通道，以确保在紧急情况下及时疏散人员。
四、施工要求1. 管廊施工前应进行必要的土质勘测和地下管线的调查，以确保施工的可行性和安全性。
2. 施工中应严格按照设计方案进行施工，确保施工质量符合国家有关标准。
3. 施工过程中应做好现场监测和质量检验，确保施工的安全性和可靠性。
4. 施工人员应定期进行安全培训，并配备必要的安全防护设施，确保施工过程中的安全。
5. 施工完工后，应进行验收和质量评估，确保施工质量符合要求，并进行相应的修复和完善。
五、管理要求1. 建立科学规范的管廊管理制度，明确相关部门的职责和管理权限，确保管廊的正常运营和维护。
2. 管廊的运营管理人员应具备相关专业知识和实际操作经验，能够熟练掌握运维设备和工具的使用方法。
城市综合管廊工程技术规范之设计要求
城市综合管廊工程技术规范之设计要求在城市建设中，综合管廊工程扮演着至关重要的角色。
它是一种集成了各种公用管线的地下空间系统，能够有效地解决城市地下空间错综复杂的问题。
为确保综合管廊工程的设计与建设质量，需要制定相应的技术规范，并明确其中的设计要求。
一、综合管廊工程的基本概述在设计综合管廊工程时，需首先了解其基本概述。
综合管廊工程通常包括的内容有：排水系统、供电系统、供气系统、通信系统、燃气系统等。
设计时需要对每个系统的需求进行详细分析，并根据具体情况进行合理的布置。
二、设计要求之市政排水系统在设计综合管廊工程的市政排水系统时，需要根据下列要求进行设计：1. 排水管网的合理布局：将雨水排水系统与污水排水系统分开设计，并进行合理布局，以保证排水效率和便捷性。
2. 排水系统的容量计算：准确计算各个区域的水量，并根据计算结果确定排水管道的直径和排水能力。
3. 排水管道的材料选择：根据地下环境、土壤特性以及所排放的水质要求，选择合适的管道材料，并进行合理的施工。
三、设计要求之供电系统在设计综合管廊工程的供电系统时，需要满足以下要求：1. 电力供应的可靠性：确保供电系统具备稳定可靠的供电能力，以满足综合管廊工程各个系统的用电需求。
2. 电缆布置与保护：合理布置电缆线路，避免干扰和互相干扰。
同时，在保护方面应采取必要的措施，确保电缆线路的安全运行。
3. 供电设备的选用：根据电气负荷的需求，选择合适的供电设备，并确保其质量和技术指标符合要求。
四、设计要求之供气系统在设计综合管廊工程的供气系统时，需要满足以下要求：1. 供气管道的布置：合理布置供气管道，使其能够满足不同区域的气体需求，并且便于维护和管理。
2. 气体质量和安全性：确保供气管道的气体质量符合国家相关标准，同时要采取相应的安全措施，以防止气体泄漏和火灾等事故发生。
3. 气体压力和流量：根据需求确定合适的气体压力和流量，并在设计时考虑峰值负荷和稳定负荷的需求。
GB 50289-2016 《城市工程管线综合规划规范》汇总表格 (架空管线之间及其与建(构)筑物之间的最小水平净距
GB 50289-2016 《城市工程管线综合规划规范》 汇总表格
2管线距建筑物距离，除次高压燃气管道为其至外墙面外均为其至建筑物基础，当次高压燃气管道采取有效的安全防护措施或增加管壁厚度时，管道距建筑物外墙面不应小于3.0m；3地下燃气管线与铁塔基础边的水平净距，还应符合现行国家标准《城镇燃气设计规范》GB 50028地下燃气管线和交流电力线接地体净距的规定；
4燃气管线采用聚乙烯管材时，燃气管线与热力管线的最小水平净距应按现行行业标准《聚乙烯燃气管道工程技术规程》CJJ 63执行；
5直埋蒸汽管道与乔木最小水平间距为2.0m。
2燃气管线采用聚乙烯管材时，燃气管线与热力管线的最小垂直净距应按现行行业标准《聚乙烯燃气管道工程技术规程》CJJ63执行。
3铁路为时速大于等于200km/h客运专线时，铁路（轨底）与其他管线最小垂直净距为1.50m。
表5.0.10高压架空电力线路规划走廊宽度(单杆单回或单杆多回)注：架空电力线与其他管道及建（构）筑物的最小水平净距为最大计算风偏情况下的净距。
注：1架空电力线及架空通信线与建（构）筑物及其他管道的最小垂直净距为最大计算弧垂情况下的净距。
2括号内为特指与道路平行，但不跨越道路时的高度。
《城市工程管线综合规划规范》GB
《城市工程管线综合规划规范》GB50289-98《城市工程管线综合规划规范》GB50289-98强制标准2008-06-1103:41关于发布国家标准《城市工程管线综合规划规范》通知根居国家计委《一九九二年工程建设标准制订修订计划》（计综合[1992]第490号文附件二）的要求，由我部组织制订的《城市工程管线综合规划规范》，经有关部门会审，批准为强制性国家标准，编号为GB50289-98，自1999年5月1日起施行。
本规范由我部负责管理，由沈阳市规划设计研究院负责具体解释工作，由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部1998年12月7日目录1总则2地下敷设一般规定直埋敷设综合管沟敷设3架空敷设附录本规范用词说明内容1总则为合理利用城市用地，统筹安排工程管线在城市的地上和地下空间位置，协调工程管线之间以及城市工程管线与其他各项工程之间的关系，并为工程管线规划设计和规划管理提供依据，制定本规范。
本规范适用于城市总体规划（合分区规划）、详细规划阶段的工程管线综合规划。
城市工程管线综合规划的主要内容包括：确定城市工程管线在地下敷设时的排列顺序和工程管线问的最小水平净距、最小垂直净距；确定城市工程管线在地下敷设时的最小覆土深度；确定城市工程管线在架空敷设时管线及杆线的平面位置及周围建（构）筑物、道路、相邻工程管线间的最小水平净距和最小垂直净距。
城市工程管线综合规划应重视近期建设规划，并应考虑远景发展的需要。
城市工程管线综合规划应结合城市的发展合理布置，充分利用城市地上、地下空间。
城市工程管线综合规划应与城市道路交通、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、电信工程、防洪工程、人防工程等专业规划相协调。
城市工程管线综合规划除执行本规范外，尚应符合国家现行有关标准、规范的规定。
2地下敷设一般规定城市工程管线宜地下敷设。
工程管线的平面位置和竖向位室均应采用城市统一的坐标系统和高程系统。
市政工程规划 第8章 城市工程管线综合管线
主
要
内
容
• 概述 • 城市工程管线综合规划原则与技术规定 • 城市工程管线综合总体规划步骤 • 城市工程管线综合详细规划的步骤 • 管线综合设计方法
8.1
概 述
一、城市工程管线种类
1.管线种类按性质和用途分为：
(1)给水管道(工业管道、生活管道、消防管道等） (2)排水管道(工业污水、生活污水、雨水管道和明 沟等） (3)电力线路(高压输电、高低压配电、生产用电、 电车用电线路等） (4)电信线路(电话、因特网、有线广播、有线电视 线路等）
8.2 城市工程管线综合规划原则与技术规定
一、城市工程管线综合步布置原则
(1)城市各种管线的位置应采用统一的坐标及标高系 统； (2)管线综合布置应与总平面布置、竖向设计和绿化 布置统一进行；
(3)管线敷设方式应经技术经济比较后择优确定；
(4)当管道内的介质具有毒性、可燃、易燃、易爆性 质时，严禁穿越与其无关的建筑物、构筑物、生产 装置及贮灌区； (5)管线带的布置应与道路或建筑红线平行，同一管 线不宜自道路一侧转到另一侧；
一、城市工程管线种类
•
综合术语
(4)管线覆土深度：指地面到管道顶的距离，即地面标 高减去管顶标高。 (5)同一类别管线：指相同专业，且具有同一使用功能 的工程管线。 (6)不同类别管线：指具有不同使用功能的工程管线。 (7)专项管沟：指敷设同一类别工程管线的专用管沟。 (8)综合管沟：指不同类别工程管线的专用管沟。
(3)腐蚀性介质管道的标高应低于其他管线；
(4)火灾危险性属于甲、乙、丙类的液体、液化石油气 、可燃气体、毒性气体和液体以及腐蚀性介质管道， 不应共沟敷设，并严禁与消防水管共沟敷设； (5)凡有可能产生相互影响的管线，不应共沟敷设。
综合管线设计规范
综合管线设计规范的应用现状
添加标题
添加标题
综合管线设计规范的发展历程
添加标题
添加标题
综合管线设计规范的未来展望
综合管线设计规范的发展趋势
智能化：利用先进技术实现管线设计的智能化，提高设计效率和准确性。 绿色环保：注重环保理念，采用低碳、节能的技术和材料，降低对环境的影响。 标准化：制定更加完善的综合管线设计规范，推动行业的标准化发展。 集成化：将多种专业管线集成在一个平台上进行设计，实现信息共享和协同工作。
综合管线设计的原则
确保安全：设计时应充分考虑管线的承载能力和耐久性，确保管线在使用 过程中不发生安全事故。
经济合理：设计时应遵循经济合理的原则，尽可能降低管线的建设和维护 成本。
协调统一：设计时应充分考虑管线的整体性和协调性，确保各管线之间相 互配合、协调工作。
灵活可变：设计时应考虑管线的可变性，以便在未来的建设和改造中能够 方便地进行调整和修改。
综合管线设计规范的前景展望
智能化技术的应 用：随着科技的 进步，智能化技 术将在综合管线 设计规范中发挥 越来越重要的作 用，提高设计效 率和精度。
绿色环保理念： 随着社会对环保 的重视，综合管 线设计规范将更 加注重绿色环保 理念，减少对环 境的负面影响。
标准化和模块化： 未来综合管线设 计规范将更加注 重标准化和模块 化，提高设计效 率，降低成本。
管线的分类与定义
管线的分类：根据用途、材质、压力等级等因素对管线进行分类。
管线的定义：管线是指将液体、气体等介质从一个地方输送到另一 个地方的结构物，包括管道、管束、管组等。
管线的功能：输送介质、支撑结构、保护设施等。
管线的标准：根据不同的行业和领域，管线有不同的标准和规范， 综合管线设计规范是其中之一。
《城市工程管线综合规划规范》GB50289-98强制标准
《城市工程管线综合规划规范》GB50289-98强制标准关于发布国家标准《城市工程管线综合规划规范》通知根居国家计委《一九九二年工程建设标准制订修订计划》（计综合[1992]第490号文附件二）的要求，由我部组织制订的《城市工程管线综合规划规范》，经有关部门会审，批准为强制性国家标准，编号为GB50289-98，自1999年5月1日起施行。
本规范由我部负责管理，由沈阳市规划设计研究院负责具体解释工作，由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部1998年12月7日目次1 总则2 地下敷设2.1 一般规定2.2 直埋敷设2.3 综合管沟敷设3 架空敷设附录本规范用词说明1 总则1.0.1 为合理利用城市用地，统筹安排工程管线在城市的地上和地下空间位置，协调工程管线之间以及城市工程管线与其他各项工程之间的关系，并为工程管线规划设计和规划管理提供依据，制定本规范。
1.0.2 本规范适用于城市总体规划（合分区规划）、详细规划阶段的工程管线综合规划。
1.0.3 城市工程管线综合规划的主要内容包括：确定城市工程管线在地下敷设时的排列顺序和工程管线问的最小水平净距、最小垂直净距；确定城市工程管线在地下敷设时的最小覆土深度；确定城市工程管线在架空敷设时管线及杆线的平面位置及周围建（构）筑物、道路、相邻工程管线间的最小水平净距和最小垂直净距。
1.0.4 城市工程管线综合规划应重视近期建设规划，并应考虑远景发展的需要。
1.0.5 城市工程管线综合规划应结合城市的发展合理布置，充分利用城市地上、地下空间。
1.0.6 城市工程管线综合规划应与城市道路交通、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、电信工程、防洪工程、人防工程等专业规划相协调。
1.0.7 城市工程管线综合规划除执行本规范外，尚应符合国家现行有关标准、规范的规定。
2 地下敷设2.1 一般规定2.1.1 城市工程管线宜地下敷设。
城市工程管线综合
2 管线垂直净距： Pipeline net Vertical distance 指两条管线上下交叉敷设时,从上面管道外壁最低点到下面管道 外壁最高点之间的垂直距离；
3 管线埋设深度： depth between pipe bottom and surface 指地面到管道底 内壁 的距离,即地面标高减去管底标高； 4 管线覆土深度： depth between pipe top and surface 指地面到管道顶 外壁 的距离； 5 同一类别管线 same kind of pipe line ： 指专业相同,且具有不同使用功效的工程管线； 6 不同类别管线 different kind of pipe line 指具有不同使用功效的工程管线； 7 专项管沟 Special ditch ： 指敷设统一类别工程管线的专用管沟； 8 综合管沟 posite ditch ： 指不同类别工程管线的专用管沟。
8.3 城市工程管线综合布置原则和主要技术要求
在工程管线综合布置的一般原则和主要技术规定 中工程管线间的最小水平净距、最小垂直净距、最小 覆土深度的具体技术规定查阅： 《城市工程管线综合规划规范》 GB50289-98 。
8.3.1一般规定
1 规划中各种管线的位置都要采用统一的城市坐标系统及标高 系统,厂内的管线也可以采用的自己定出的坐标系统,但厂界、 管线进出口则应与城市管线的坐标一致。如存在几个坐标系统和 标高系统,必须加以换算,取得统一。
城市综合管廊设计规范
城市综合管廊设计规范城市综合管廊是指在城市建设中，统筹规划、设计建设的一种地下、地上多层管道和设备，用于集中布置城市公用设施和各类管线，实现各种功能的综合系统。
城市综合管廊的设计规范包括以下几个方面。
一、布置与定位城市综合管廊的布置应考虑以下因素：1.各类管线的需求：根据城市规划和交通、供水、排水、燃气、通信等基础设施的需求，在合适的位置布置综合管廊。
2.地下空间利用：尽量利用地下空间，减少地上设施的占用面积，提高城市土地利用率。
3.管线通道的长度：合理安排综合管廊的长度，减少管线的延伸长度。
二、设计与施工1.综合管廊的结构：根据城市地质、土壤条件，选择合适的结构形式，如隧道、地下室等。
2.通道宽度和高度：根据各类管线的需要，确定综合管廊的通道宽度和高度，保证各类管道能够顺利安装和维修。
3.通道间隔：合理设置不同层管道之间的间隔，便于维修和安全操作。
4.消防安全：设计综合管廊时，应考虑消防安全，配备相应的消防设施和设备，确保灭火和疏散通道畅通无阻。
三、设备与管道布置1.管道布局：合理布置各类管道，避免交叉和干扰，保证各类管道能够互不干扰地进行维修和改造。
2.管道标识：对各类管道设置标识牌，标明管道类型、用途和所属单位，方便管理和维护。
3.附属设备：根据需要，设置相应的附属设备，如泵站、电缆井、风井等，为管道运行提供支撑和保障。
四、管理与维护1.管理机构：设立综合管廊管理机构，负责综合管廊的日常管理和维护工作，明确各类管线的责任单位。
2.巡检与维修：建立管线巡检和定期维修制度，及时发现和解决管线故障，确保综合管廊的正常运行。
3.更新与改造：根据城市发展和管道使用情况，及时进行管道的更新和改造，提高综合管廊的服务水平和安全性。
4.安全与环保：建立安全管理和环保措施，确保综合管廊的安全运行和对环境的影响最小化。
综合管廊的设计规范对于城市的建设和发展具有重要的意义，能够有效地提升城市的管理效率和服务水平，促进城市的可持续发展。
城市综合管廊工程技术规范之管道布线与管线敷设标准
城市综合管廊工程技术规范之管道布线与管线敷设标准管道布线和管线敷设是城市综合管廊工程中至关重要的环节，直接关系到管道系统的正常运行和城市基础设施的稳定运行。
为了确保管道布线和管线敷设的质量和效果，制定相应的技术规范是必要的。
本文将介绍城市综合管廊工程技术规范中关于管道布线和管线敷设的标准要求和具体操作步骤。
一、管道布线标准要求管道布线是指在城市综合管廊内进行管道系统的合理布置和设计。
根据技术规范，管道布线应符合以下标准要求：1.管道安全布置。
根据不同管道的性质和用途，合理确定管道的布置位置，保证管道在城市综合管廊内的安全运行。
同时，应考虑到管道的防腐保温等要求。
2.管道布局合理。
要根据城市综合管廊的实际情况，结合管道系统的布置要求，合理安排管道的走向和分支，确保管道系统的全面连接和高效运行。
3.管道布线图的编制。
在进行管道布线设计前，应编制管道布线图。
图纸中需要清晰标注管道的走向、材质、直径等信息，并与其他管道系统进行协调。
4.管道布线的方案评估。
根据管道布线图，对方案进行评估，包括对管道系统的使用寿命、维护成本、施工难度等进行综合考虑，选择最佳的管道布线方案。
二、管线敷设标准要求管线敷设是指将管道逐段敷设到预定位置并与其他管道系统连接的过程。
根据技术规范，管线敷设应符合以下标准要求：1.管线敷设前的准备工作。
在进行管线敷设前，需要对敷设区域进行勘察，包括地下管线、地质情况等的检测，确保敷设过程的顺利进行。
2.管线敷设的施工工艺。
根据具体管道材料和敷设长度，选择合适的敷设工艺和设备，确保管线敷设的稳定和质量。
3.管线敷设的施工质量控制。
在管线敷设的过程中，需要对管道的沟槽开挖、填土、回填等施工过程进行严格把控，确保施工质量符合技术规范的要求。
4.管线敷设后的检测与验收。
在管线敷设完成后，需要进行相关的检测和验收工作，包括对管道质量、敷设质量以及与其他管道系统的连接情况进行检验，确保敷设的合格性。
综合管廊设计规范
综合管廊设计规范综合管廊是城市建设中的一项重要基础设施，用于集中埋设城市各类管线，以确保管线的安全运行和维护。
为了保证综合管廊的设计、建设和使用质量，需要严格遵守综合管廊设计规范。
下面对综合管廊设计规范的内容进行详细介绍。
1. 综合管廊设计规范的适用范围：综合管廊设计规范适用于新建、改建和扩建的综合管廊工程。
2. 综合管廊的设计原则：综合管廊的设计应结合城市规划布局，合理确定综合管廊的线路和布局，保证各类管线的顺利通行和维护。
3. 综合管廊的总体布局：综合管廊的总体布局应符合以下要求： - 各类管线应按照层次分类布置，保证运行的顺畅和维护的方便。
- 各类管线的水平和垂直间隔应符合规范要求，避免相互干扰。
- 综合管廊与地下交通、地下水文等设施的交叉关系应进行合理规划。
4. 综合管廊的结构设计：综合管廊的结构设计应符合以下要求： - 综合管廊的结构应具备足够的刚度和强度，能够承受各类荷载的作用。
- 综合管廊各节点的连接应牢固可靠，能够适应地基沉降和温度变化的影响。
- 综合管廊顶板和地板的厚度应符合规范要求，能够满足管线的敷设和维修需求。
5. 综合管廊的通风设计：综合管廊的通风设计应符合以下要求： - 综合管廊应根据管线的用途和排放的有害气体确定通风设备的类型和数量。
- 综合管廊的通风设备应保证管廊内空气的流通和新鲜空气的补充，减少有害气体的积聚。
6. 综合管廊的照明设计：综合管廊的照明设计应符合以下要求： - 综合管廊应设置适当的照明设备，保证管廊内的照明亮度满足使用和维护的需求。
- 照明设备应具备防爆、防水和耐腐蚀等性能，能够满足管廊的特殊环境要求。
7. 综合管廊的防火设计：综合管廊的防火设计应符合以下要求： - 综合管廊应根据不同的管线设置相应的防火隔离措施，减少火灾的蔓延和影响。
- 综合管廊的防火设备和器材应符合防火规范的要求，能够有效防止火灾的发生和扩散。
综合管廊设计规范的内容还包括有关管线敷设、维护管理、安全监测等方面的要求，以保证综合管廊的安全和可靠运行。
GB 50289 2016 城市工程管线综合规划规范
2
给水管线dd>�220000mmmm
1. 0 3.0
1.0 1.5
o. 5
o. 5
1.0 1. 5 1. 5 o. 5
1. 0 1.5 1.5 1. 0 o. 5 3.0 ]. 5 2.0 5.0
3 污水 、 雨水管线 2.5 1. 0 1. 5
o. 5 1. 0 1. 2 1. 5 2.0 1. 5 o. 5
。、
表4. 1. 9 工程管线之间及其与建（构）筑物之间的最小水平净距Cm)
1
2
34
5
6
7
8
9 10 11
12
13 14 15
给水管线
燃气管线
电力管线 通信管线
地上杆柱
序 号
管线及建（构） 筑物名称
主甚
（构）d《d> 筑 200 200 物 mm πun
雨管水污线 水、 水再线生管 低压
筑 200 物 口1π1
200
π3口1
污 水、 雨水 管线
再生 水管
线
低压
中压 BA
次向压 直埋
高压铁培
铁路
通信 基础边 道路 有轨 钢轨
B
A
热力 管线
直埋
保护 管
管 立埋 道、
通道
管沟
乔木
灌木
照明 及＜
10
《 35
侧石 电车 （或
＞ 边缘 钢轨 坡
35
脚｝
kV kV kV
通信照明及 <IOkV
o. 5 o. 5 o. 5
4
再生水管线
1. 0 o. 5 o. 5
o. 5
1.0 1. 5 1. 0 o. 5
（完整版）城市工程管线综合设计规范
（完整版）城市⼯程管线综合设计规范城市⼯程管线综合规划规范1总则1.0.1为合理利⽤城市⽤地,统筹安排⼯程管线在城市的地上和地下空间位置,协调⼯程管线之间以及城市⼯程管线与其他各项⼯程之间的联系,并为⼯程管线规划设计和规划管理提供依据,制定本规范。
1.0.2本规范适⽤于城市总体规划(含分区规划)、详细规划阶段的⼯程管线综合规划。
1.0.3 城市⼯程管线综合规划的主要内容包括:确定城市⼯程管线在地下敷设时的排列顺序和⼯程管线间的最⼩⽔平净距、最⼩垂直净距；确定城市⼯程管线在地下敷设时的最⼩覆⼟深度；确定城市⼯程管线在架空敷设时管线及杆线的平⾯位置及周围建（构)筑物、道路、相邻⼯程管线间的最⼩⽔平净距和最⼩垂直净距。
1.0.4 城市⼯程管线综合规划应重视近期建设规划,并应考虑远景发展的需要。
1.0.5 城市⼯程管线综合规划应结合城市的发展合理布置,充分利⽤城市地上、地下空间。
1.0.6 城市⼯程管线综合规划应与城市道路交通、城市居住区、城市环境、给⽔⼯程、排⽔⼯程、热⼒⼯程、电⼒⼯程、燃⽓⼯程、电信⼯程、防洪⼯程、⼈防⼯程等专业规划相协调。
1.0.7 城市⼯程管线综合规划除执⾏本规范外,尚应符合国家现⾏有关标准、规范的规定。
2 地下敷设2.1⼀般规定2.1.1城市⼯程管线宜地下敷设。
2.1.2⼯程管线的平⾯位置和竖向位置均应采⽤城市统⼀的坐标系统和⾼程系统。
2.1.3⼯程管线综合规划要符合下列规定:2.1.3.1应结合城市道路⽹规划,在不妨碍⼯程管线正常运⾏、检修和合理占⽤⼟地的情况下,使线路短捷。
2.1.3.2应充分利⽤现状⼯程管线。
当现状⼯程管线不能满⾜需要时，经综合经济、技术⽐较后，可废弃或抽换。
2.1.3.3平原城市应避开⼟质松软地区、地震断裂带、沉陷区以及地下⽔位较⾼的不利地带；起伏较⼤的⼭区城市，应结合城市地形的特点合理布置⼯程管线位置，并应避开滑坡危险地带和洪峰⼝。
2.1.3.4⼯程管线的布置应与城市现状及规划的地下铁道、地下通道、⼈防⼯程等地下隐蔽性⼯程协调配合。
(完整版)城市工程管线综合设计规范
城市工程管线综合规划规范1总则1.0.1为合理利用城市用地,统筹安排工程管线在城市的地上和地下空间位置,协调工程管线之间以及城市工程管线与其他各项工程之间的联系,并为工程管线规划设计和规划管理提供依据,制定本规范。
1.0.2本规范适用于城市总体规划(含分区规划)、详细规划阶段的工程管线综合规划。
1.0.3 城市工程管线综合规划的主要内容包括:确定城市工程管线在地下敷设时的排列顺序和工程管线间的最小水平净距、最小垂直净距；确定城市工程管线在地下敷设时的最小覆土深度；确定城市工程管线在架空敷设时管线及杆线的平面位置及周围建（构)筑物、道路、相邻工程管线间的最小水平净距和最小垂直净距。
1.0.4 城市工程管线综合规划应重视近期建设规划,并应考虑远景发展的需要。
1.0.5 城市工程管线综合规划应结合城市的发展合理布置,充分利用城市地上、地下空间。
1.0.6 城市工程管线综合规划应与城市道路交通、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、电信工程、防洪工程、人防工程等专业规划相协调。
1.0.7 城市工程管线综合规划除执行本规范外,尚应符合国家现行有关标准、规范的规定。
2 地下敷设2.1一般规定2.1.1城市工程管线宜地下敷设。
2.1.2工程管线的平面位置和竖向位置均应采用城市统一的坐标系统和高程系统。
2.1.3工程管线综合规划要符合下列规定:2.1.3.1应结合城市道路网规划,在不妨碍工程管线正常运行、检修和合理占用土地的情况下,使线路短捷。
2.1.3.2应充分利用现状工程管线。
当现状工程管线不能满足需要时，经综合经济、技术比较后，可废弃或抽换。
2.1.3.3平原城市应避开土质松软地区、地震断裂带、沉陷区以及地下水位较高的不利地带；起伏较大的山区城市，应结合城市地形的特点合理布置工程管线位置，并应避开滑坡危险地带和洪峰口。
2.1.3.4工程管线的布置应与城市现状及规划的地下铁道、地下通道、人防工程等地下隐蔽性工程协调配合。
城市综合管廊工程设计技术规范
城市综合管廊工程设计技术规范一、概述城市综合管廊是指为解决城市基础设施建设和管理中的矛盾、提高城市运行效率而设计和建造的一种基础设施工程。
它通过将各类城市管线（如电力、通信、给水、排水等）集中布置于地下管廊中，使得城市管线的建设和管理更加便捷高效。
二、设计原则1.综合性原则：综合管廊的设计应考虑各类管线需求，确保综合管廊能够容纳并运行各类管线设备。
2.安全性原则：综合管廊的设计应符合相关安全标准，确保在设计、建造和运行过程中，管廊及其周围环境安全可靠。
3.可持续性原则：综合管廊的设计应注重资源节约和环境保护，采用可持续发展的原则，促进城市的可持续发展。
三、设计步骤1.需求分析：在设计综合管廊之前，应对城市的基础设施需求进行充分的调研和分析，明确所需容纳的各类管线及其布置要求。
2.管廊布置设计：根据需求分析的结果，制定管廊布置方案，包括各类管道的位置、布线方式以及布置深度等。
3.管廊尺寸设计：根据待容纳的管线尺寸和数量，设计出合适的管廊截面尺寸，满足管线的布置要求。
4.进出口设计：根据需要进出综合管廊的设备和人员，设计管廊的进出口位置和规模，保证进出管廊的便利性和安全性。
5.防水、防火设计：对综合管廊进行防水、防火设计，确保管廊在不同气候和环境条件下的安全运行。
6.通风、排烟设计：设计合理的通风、排烟系统，保证综合管廊内空气的畅通和烟气的排放。
7.监控、管理系统设计：设计综合管廊的监控、管理系统，对管廊的运行状态进行实时监测和管理，提高工作效率和安全保障水平。
四、设计要求1.结构设计要求：综合管廊的结构设计应满足承载管线设备和运行负荷的要求，确保其抗震、抗风、抗冻等性能良好。
2.材料选用要求：综合管廊的材料选用应符合相关标准和规范，保证材料的抗腐蚀、防水、防火等性能。
3.施工要求：综合管廊的施工应按照相关施工规范进行，包括管道埋设、施工工艺、质量控制等。
4.运行管理要求：综合管廊的运行管理应建立科学的管理制度和责任机制，确保管廊设备和管线的正常运行。
管线综合方案设计要求
1、设计说明需单独成文，不得简单套用设计通用文字，要依据项目情况详细描述管线规模、管线及附属设施布局，并阐明设计理由及意图。
基本内容应包括项目概况、设计依据、周边市政配套环境、管线综合设计等。
2、图纸应包含项目区位图、管线综合平面图（1:500 或1:1000）、各专业管线平面图（燃气、给水及消防、排水、通信、电力、供热等）、横断面图、综合节点标高控制图（表）等。
所有图纸需标明图名、图签、指北针、比例尺、图例等要素。
（1）管线综合平面图需反映室外所有管线及附属设施的布局情况，专业管线平面图只反映单类管线及附属设施布局。
管线密集的地段应增加管线横断面图并标注断面管线间距，管线交叉较为复杂的节点应列出标高控制表。
（2）标准图表名称：管线综合平面图、给水及消防管线平面图、雨水管线平面图、污水管线平面图、燃气管线平面图、电力排管平面图、通信排管平面图、热力管线平面图、横断面图、综合节点标高控制图（表）。
3、平面坐标采用南通1994 坐标体系，竖向高程采用国家1985高程体系。
4、根据项目类型选择合理的工作底图，宜使用1：500 地形图、现状管线图以及经规划部门认可的城市道路网、建筑总平面等图纸。
用地红线外围应表达完整的城市道路、水系、绿地、市政配套管线等环境要素。
用地红线内平面设计要清晰表达建（构）筑物、场地、道路、绿化等要素，注明用地红线界址坐标、地下空间边界线、建筑层数和屋顶标高，地下人防区域需通过图示标注与非人防区域加以区分。
5、按照《江苏省城市地下管线数据标准》（DGJ32/TJ 187-2015）中第4.1 条规定的地下管线分类、代号、颜色绘制管线图例。
管线代号应细化至子类，电力、信息与通信等同沟敷设的管线代号则标注大类。
6、除河道蓝线、用地红线、管线及附属设施外，其余设计内容不得用彩色线型表达。
7、除连接市政管线的引入和接出管，基地内所有管线及附属设施不得布置在用地红线以外。
8、为保障室外地埋管线布局空间充足，除人防区域外，电力管、通信管、加压水管等宜采用地下室桥架方式连接到户。
城市工程管线综合规划规范GB50289-2016
4燃气管线釆用聚乙烯管材时，燃气管线与热力管线的最小水平净距应按现行行业标准《聚乙烯燃气管道工程技术规程》CJJ63执行；
5直埋蒸汽管道与乔木最小水平间距为2. 0m。
3.0.7编制工程管线综合规划时，应减少管线在道路交叉口处 交叉。当工程管线竖向位置发生矛盾时，宜按下列规定处理：
1压力管线宜避让重力流管线；
2易弯曲管线宜避让不易弯曲管线；
3分支管线宜避让主干管线；
4小管径管线宜避让大管径管线；
5临时管线宜避让永久管线。
4地下敷设
4.1直埋、保护管及管沟敷设
4.1.1严寒或寒冷地区给水、排水、再生水、直埋电力及湿燃 气等工程管线应根据土壤冰冻深度确定管线覆土深度；非直埋电 力、通信、热力及干燃气等工程管线以及严寒或寒冷地区以外地 区的工程管线应根据土壤性质和地面承受荷载的大小确定管线的 覆土深度。
工程管线外壁（含保护层）之间或工程管线外壁与建（构） 筑物外边缘之间的垂直距离。
3基本规定
3.0.1城市工程管线综合规划的主要内容应包括：协调各工程 管线布局；确定工程管线的敷设方式；确定工程管线敷设的排列 顺序和位置.确定相邻工程管线的水平间距、交叉工程管线的垂 直间距；确定地下敷设的工程管线控制高程和覆土深度等。
（含人行道）
0.60
0.60
0.60
0.70
0.50
0.60
0.50
0.70
0.60
——
机动车道
0.70
0.70
0.70
1.00
0.50
0.90
0.60
城市综合管廊工程管线设计的要求(通用版)
城市综合管廊工程管线设计的要求（通用版）城市综合管廊工程管线设计包括一般规定、给水、再生水管道、排水管渠、天然气管道、热力管道、电力电缆、通信线缆等，应符合以下要求：1、管线设计的一般要求：1）管线设计应以综合管廊总体设计为依据；2）纳入综合管廊的金属管道应进行防腐设计；3）管线配套检测设备、控制执行机构或监控系统应设置与综合管廊监控与报警系统联通的信号传输接口。
2、给水、再生水管道的要求：1）给水、再生水管道设计应符合现行国家标准《室外给水设计规范》GB50013和《污水再生利用工程设计规范》GB50335的有关规定；2）给水、再生水管道可选用钢管、球墨铸铁管、塑料管等；3）接口宜采用刚性连接，钢管可采用沟槽式连接；4）管道支撑的形式、间距、固定方式应通过计算确定，并应符合现行国家标准《给水排水工程管道结构设计规范》GB50332的有关规定。
3、排水管渠的要求：1）雨水管渠、污水管道设计应符合现行国家标准《室外排水设计规范》GB50014的有关规定。
2）雨水管渠、污水管道应按规划最高日最高时设计流量确定其断面尺寸，并应按近期流量校核流速；3）排水管渠进入综合管廊前，应设置检修闸门或闸槽；4）雨水、污水管道可选用钢管、球墨铸铁管、塑料管等。
压力管道宜采用刚性接口，钢管可采用沟槽式连接；5）雨水、污水管道支撑的形式、间距、固定方式应通过计算确定，并应符合现行国家标准《给水排水工程管道结构设计规范》GB50332的有关规定；6）雨水、污水管道系统应严格密闭。
管道应进行功能性试验；7）雨水、污水管道的通气装置应直接引至综合管廊外部安全空间，并应与周边环境相协调；8）雨水、污水管道的检查及清通设施应满足管道安装、检修、运行和维护的要求；9）重力流管道并应考虑外部排水系统水位变化、冲击负荷等情况对综合管廊内管道运行安全的影响；10）利用综合管廊结构本体排除雨水时，雨水舱结构空间应完全独立和严密，并应采取防止雨水倒灌或渗漏至其他舱室的措施。
3 管线综合规划强制性条文
3 管线综合规划强制性条文《城市工程管线综合规划规范》GB 50289-982．1．2工程管线的平面位置和竖向位置均应采用城市统一的坐标系统和高程系统。
2．1．3．3平原城市工程管线综合规划应结合城市地形的特点合理布置工程管线位置，并应避开滑坡危险地带和洪峰口。
2．2．1严寒或寒冷地区给水、排水、燃气等工程管线应根据土壤冰冻深度确定管线覆土深度；热力、电信、电力电缆等工程管线以及严寒或寒冷地区以外的地区的工程管线应根据土壤性质和地表承受荷载的大小确定管线的覆土深度。
工程管线的最小覆土深度应符合表2.2.1的规定。
注：10kV以上直埋电力电缆管线的覆土深度不应小于1. 0m。
2．2．8河底敷设的工程管线应选择在稳定河段，埋设深度应按不妨碍河道的整治和管线安全的原则确定。
当在河道下面敷设工程管线时应符合下列规定：2．2．8．1在一至五级航道下面敷设，应在航道底设计高程2m以下；2．2．8．2在其他河道下面敷设，应在河底设计高程1m以下；2．2．8．3当在灌溉渠道下面敷设，应在渠底设计高程0. 5m以下。

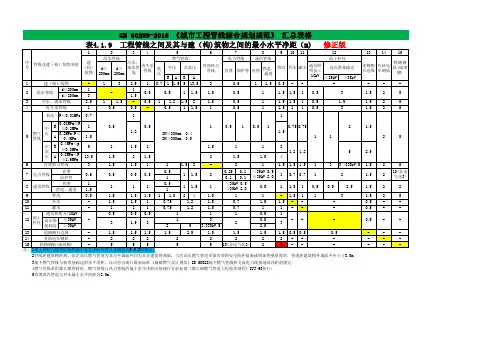

2．2．9工程管线之间及其与建（构）筑物之间的最小水平净距应符合表2.2.9的规定。
注：＊见表3．0．9。
2．2．10对于埋深大于建（构）筑物基础的工程管线，其与建（构）筑物之间的最小水平距离，应按下式计算，并折算成水平净距后与表2.2.9的数值比较，采用其较大值。
式中 L――管线中心至建（构）筑物基础边水平距离（m）；H――管线敷设深度（m）；h――建（构）筑物基础底砌置深度（m）a――开挖管沟宽度（m）――土壤内摩擦角（°）。
2．2．12工程管线在交叉点的高程应根据排水管线的高程确定。
工程管线交叉时的最小垂直净距，应符合表2.2.12的规定。
注：大于35kV直埋电力电缆与热力管线最小垂直净距应为1. 00m。
3．0．6架空热力管线不应与架空输电线、电气化铁路的馈电线交叉敷设。
当必须交叉时，应采取保护措施。
