激光焊接质量检验标准
激光焊接焊缝检测标准
1 目的确立本公司激光焊接焊缝控制的标准。
2 范围本标准适用于本公司喷嘴环激光焊接及其他需要激光焊接件的所有图纸要求符合的焊缝，除在焊接图上有不同的焊接标准说明，其余（包括氩弧焊）均以本标准为依据执行。
3 职责质保部负责对本标准的实施及控制。
4标准内容焊缝焊接要求：4.2焊缝外观质量要求：4.2.1焊缝质量外观检查规定操作工100﹪目视检查，检验员进行首末检查和过程抽检，目视怀疑尺寸超差的须送检验员进行复检确认。
4.2.2 焊缝表面缺陷检查：缺陷名称传递力的焊缝连接作用的焊缝图示裂纹不允许烧穿不允许焊偏不允许断弧不允许焊瘤不允许凹陷深度≤深度≤表面气孔不允许小直径密集型气孔,单个气孔直径≥气孔比例不大于整个焊缝的3﹪不允许小直径密集型气孔,单个气孔直径≥气孔比例不大于整个焊缝的5﹪咬边咬边深度≤母材厚度的4﹪咬边深度≤母材厚度的8﹪弧坑不包含在焊缝长度内允许长度不得超过熔宽的2倍，且不能烧穿。
焊接间隙不得大于焊缝增高不大于倍板的总厚度，不超过总厚度表面夹渣夹渣与气孔同样判断4.3试验标准序号类型试验项目试验方法判定标准1尺寸直线度GB/T11336-2004母材断面直线度＜2翘曲度刀口尺+塞尺L＜10 翘曲度≤10＜L＜翘曲度≤＜L＜16 翘曲度≤3间隙公差塞尺装夹母材时焊接间隙为强度拉伸强度万能拉力测试机断裂面为母材即为合格4.4焊接缺陷名称解释：4.4.1裂纹：缺陷多数存在于焊缝及焊缝热影响区域的微小裂缝。
此缺陷直接影响产品的机械性能4.4.2气孔：缺陷存在于焊缝内部及表面的孔洞。
此缺陷影响焊接强度。
4.4.3咬边：缺陷存在于焊缝与母材的交界熔合线部位，正常焊缝该处应为圆滑过渡。
此缺陷影响焊接强度4.4.4凹陷：在一段成型均匀的焊缝中，有一段焊缝低于正常的焊缝高度形成的塌陷，此缺陷影响焊接强度，而且外表不美观。
4.4.5烧穿：在焊接部位母材熔化后，没有形成焊缝而将母材烧穿，此缺陷是一种严重的不合格缺陷。
激光焊接焊缝检测标准
确立本公司激光焊接焊缝控制的标准。
2范围
本标准适用于本公司喷嘴环激光焊接及其他需要激光焊接件的所有图纸要求符合的焊缝，
除在焊接图上有不同的焊接标准说明，其余（包括氩弧焊）均以本标准为依据执行。
3职责
质保部负责对本标准的实施及控制。。
4标准内容
4.1焊缝焊接要求：
检验项目
要求
检验方法
检验频次（根据实际情况调整）
4.4.4凹陷：在一段成型均匀的焊缝中，有一段焊缝低于正常的焊缝高度形成的塌陷，此缺
陷影响焊接强度，而且外表不美观。
4.4.5烧穿：在焊接部位母材熔化后，没有形成焊缝而将母材烧穿，此缺陷是一种严重的不
合格缺陷。
4.4.6焊瘤：在一段成型均匀的焊缝中，有局部焊缝，高于正常的焊缝高度形成的突起，此
缺陷影响外观。
焊缝剥离
试验
将工件分中剖开固定在专用夹具中用老虎钳或榔头加载外力在母材上，直至焊缝断裂，并观察撕裂情况。
目测母材撕裂为合格
1次/3月
设备维修后必查
焊缝抗拉
抗扭试验
1.焊缝拉断面要求母材拉裂，拉力值≥2.5N。
2.焊缝扭断面要求母材扭断，扭力值≥1.2N。
1.拉力测试机
2.扭力扳手
1. 1次/6月
2.每个焊缝
其他
焊缝长度
除图纸明确要求外焊缝实际长度为有效长度增加起收弧
1.5mm
游标卡尺
首末件,过程1次/2小时
焊缝宽度
符合图纸要求，无要求时不小于板厚的60﹪
游标卡尺
二次元
工具显微镜
1次/月
熔深
除图纸明确要求外融透率应大于30﹪（或0.8mm-1.2mm）
解剖后：
激光焊接焊缝检测标准
1 目的确立本公司激光焊接焊缝控制的标准。
2 范围本标准适用于本公司喷嘴环激光焊接及其他需要激光焊接件的所有图纸要求符合的焊缝，除在焊接图上有不同的焊接标准说明，其余（包括氩弧焊）均以本标准为依据执行。
3 职责质保部负责对本标准的实施及控制。
4标准内容4.1 焊缝焊接要求：4.2焊缝外观质量要求：4.2.1焊缝质量外观检查规定操作工100﹪目视检查，检验员进行首末检查和过程抽检，目视怀疑尺寸超差的须送检验员进行复检确认。
4.2.2 焊缝表面缺陷检查：4.3试验标准4.4焊接缺陷名称解释：4.4.1裂纹：缺陷多数存在于焊缝及焊缝热影响区域的微小裂缝。
此缺陷直接影响产品的机械性能4.4.2气孔：缺陷存在于焊缝内部及表面的孔洞。
此缺陷影响焊接强度。
4.4.3咬边：缺陷存在于焊缝与母材的交界熔合线部位，正常焊缝该处应为圆滑过渡。
此缺陷影响焊接强度4.4.4凹陷：在一段成型均匀的焊缝中，有一段焊缝低于正常的焊缝高度形成的塌陷，此缺陷影响焊接强度，而且外表不美观。
4.4.5烧穿：在焊接部位母材熔化后，没有形成焊缝而将母材烧穿，此缺陷是一种严重的不合格缺陷。
4.4.6焊瘤：在一段成型均匀的焊缝中，有局部焊缝，高于正常的焊缝高度形成的突起，此缺陷影响外观。
4.4.7断弧：在一段成型均匀的焊缝中，有一段或一点焊缝没有或者此处焊缝细小。
此缺陷影响机械性能。
4.4.8夹渣：缺陷存在于焊缝内部及表面，它是一种非正常熔化金属的杂物熔夹在焊缝中。
4.4.9偏焊：焊脚两侧有一侧高度低于要求的焊脚高，此缺陷影响焊接强度和美观。
4.4.10 弧坑：缺陷存在于焊缝结束收弧部分，它是由于母材熔化过多或没有足够的金属填充而形成的凹坑。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
激光焊接标准gjb
激光焊接标准gjb激光焊接是一种高精度、高效率的焊接技术，应用广泛。
为了保证激光焊接的质量和稳定性，军事部门颁布了激光焊接标准gjb（以下简称“标准”）。
标准主要包括以下内容：1.术语和定义：标准首先对激光焊接中常见的术语和定义进行了界定，保证了不同厂家、不同领域之间对激光焊接中关键术语的理解一致性，提高了标准化程度，降低了误差。
2.焊缝形状和尺寸要求：标准规定了激光焊接中各种焊缝的形状和尺寸要求，保证了焊缝的质量和一致性。
同时，标准还规定了不同材料、不同焊缝类型下的最小焊缝宽度和最小焊缝深度，保证了焊接的牢固性和可靠性。
3.材料选择和质量要求：标准明确了不同材料的选择方法和材料质量要求。
对于焊接材料的性能、组织结构、尺寸精度等方面都做了详细的规定，确保了焊接材料的质量和稳定性。
4.设备和焊接参数要求：标准中还规定了激光焊接设备和焊接参数的要求。
包括激光器的输出功率、激光束的直径、激光脉冲频率、焊接速度、焊接距离等参数。
这些参数的掌握和合理设定，直接关系到焊接的质量和稳定性。
5.焊接工艺和工艺控制要求：标准对激光焊接的工艺和工艺控制进行了详细的规定。
包括焊接前的材料处理、焊接过程中的各项操作、焊接后的焊缝处理等环节。
这些规定是保证激光焊接的工艺流程合理、操作简便、焊接质量稳定的基础。
总而言之，激光焊接标准gjb是军事部门对激光焊接检测、验收、生产、质量管理的重要依据，也是国内外激光焊接领域广泛认可的技术规范。
对于激光焊接相关的企业、科研机构和军工单位来说，认真遵守和落实标准中的各项要求，不仅可以提高激光焊接的质量和稳定性，还可以提高企业的整体技术水平和市场竞争力。

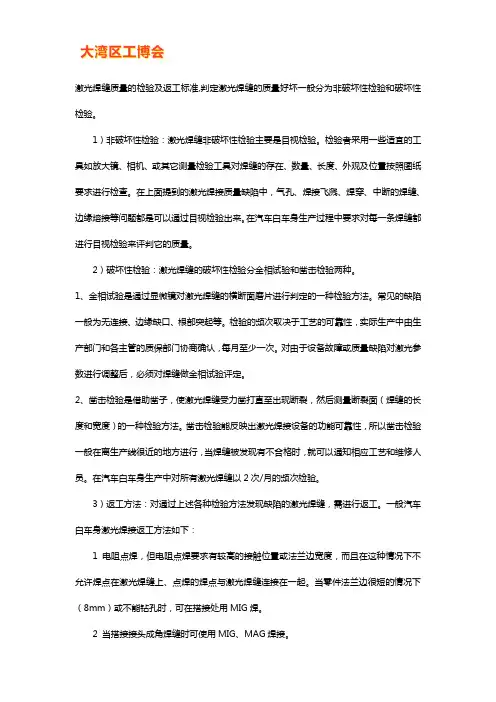

激光焊接焊缝标准汇总【完整版】
激光焊缝质量的检验及返工标准,判定激光焊缝的质量好坏一般分为非破坏性检验和破坏性检验。
1）非破坏性检验：激光焊缝非破坏性检验主要是目视检验。
检验者采用一些适宜的工具如放大镜、相机、或其它测量检验工具对焊缝的存在、数量、长度、外观及位置按照图纸要求进行检查。
在上面提到的激光焊接质量缺陷中，气孔、焊接飞溅、焊穿、中断的焊缝、边缘熔接等问题都是可以通过目视检验出来。
在汽车白车身生产过程中要求对每一条焊缝都进行目视检验来评判它的质量。
2）破坏性检验：激光焊缝的破坏性检验分金相试验和凿击检验两种。
1、金相试验是通过显微镜对激光焊缝的横断面磨片进行判定的一种检验方法。
常见的缺陷一般为无连接、边缘缺口、根部突起等。
检验的频次取决于工艺的可靠性，实际生产中由生产部门和各主管的质保部门协商确认，每月至少一次。
对由于设备故障或质量缺陷对激光参数进行调整后，必须对焊缝做金相试验评定。
2、凿击检验是借助凿子，使激光焊缝受力凿打直至出现断裂，然后测量断裂面（焊缝的长度和宽度）的一种检验方法。
凿击检验能反映出激光焊接设备的功能可靠性，所以凿击检验一般在离生产线很近的地方进行，当焊缝被发现有不合格时，就可以通知相应工艺和维修人员。
在汽车白车身生产中对所有激光焊缝以2次/月的频次检验。
3）返工方法：对通过上述各种检验方法发现缺陷的激光焊缝，需进行返工。
一般汽车白车身激光焊接返工方法如下：1 电阻点焊，但电阻点焊要求有较高的接触位置或法兰边宽度，而且在这种情况下不允许焊点在激光焊缝上、点焊的焊点与激光焊缝连接在一起。
当零件法兰边很短的情况下（8mm）或不能钻孔时，可在搭接处用MIG焊。
2 当搭接接头成角焊缝时可使用MIG、MAG焊接。
3 重新进行激光焊接，但新焊缝不允许焊在有缺陷的焊缝上，而只能焊在焊缝之间的空缺处，返工焊缝长度应与焊缝缺陷位置的长度相同。
激光焊接工艺要求有哪些 :焊接工艺要求1：光功率。
中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。
激光焊接焊缝检测标准
文件编号PSS-S-JS-073 修订日期
焊缝抗拉抗扭试验1.焊缝拉断面要求母材拉裂，
拉力值≥2.5N。
2.焊缝扭断面要求母材扭断，
扭力值≥1.2N。
1.拉力测试机
2.扭力扳手
1. 1次/6月
2. 每个焊
缝
除喷嘴环外
其余抽检
4.2焊缝外观质量要求：
4.2.1焊缝质量外观检查规定操作工100﹪目视检查，检验员进行首末检查和过程抽检，目
视怀疑尺寸超差的须送检验员进行复检确认。
4.2.2 焊缝表面缺陷检查：
缺陷名称传递力的焊缝连接作用的焊缝图示裂纹不允许
烧穿不允许
焊偏不允许
断弧不允许
焊瘤不允许
凹陷深度≤0.3mm 深度≤0.35
文件编号PSS-S-JS-073 修订日期
表面气孔不允许小直径密集
型气孔,单个气孔
直径≥0.25mm
气孔比例不大于整
个焊缝的3﹪
不允许小直径密
集型气孔,单个气
孔直径≥0.3mm
气孔比例不大于
整个焊缝的5﹪
咬边咬边深度≤母材厚
度的4﹪
咬边深度≤母材
厚度的8﹪
弧坑不包含在焊缝长度内允许长度不得超过熔宽的2倍，且不能烧穿。
焊接间隙不得大于0.2mm
焊缝增高不大于0.2倍板的总厚度，不超过总厚度0.4mm。
(完整版)激光焊接焊缝检测标准
文件编号PSS-S-JS-073 修订日期
焊缝抗拉抗扭试验1.焊缝拉断面要求母材拉裂，
拉力值≥2.5N。
2.焊缝扭断面要求母材扭断，
扭力值≥1.2N。
1.拉力测试机
2.扭力扳手
1. 1次/6月
2. 每个焊
缝
除喷嘴环外
其余抽检
4.2焊缝外观质量要求：
4.2.1焊缝质量外观检查规定操作工100﹪目视检查，检验员进行首末检查和过程抽检，目
视怀疑尺寸超差的须送检验员进行复检确认。
4.2.2 焊缝表面缺陷检查：
缺陷名称传递力的焊缝连接作用的焊缝图示裂纹不允许
烧穿不允许
焊偏不允许
断弧不允许
焊瘤不允许
凹陷深度≤0.3mm 深度≤0.35
文件编号PSS-S-JS-073 修订日期
表面气孔不允许小直径密集
型气孔,单个气孔
直径≥0.25mm
气孔比例不大于整
个焊缝的3﹪
不允许小直径密
集型气孔,单个气
孔直径≥0.3mm
气孔比例不大于
整个焊缝的5﹪
咬边咬边深度≤母材厚
度的4﹪
咬边深度≤母材
厚度的8﹪
弧坑不包含在焊缝长度内允许长度不得超过熔宽的2倍，且不能烧穿。
焊接间隙不得大于0.2mm
焊缝增高不大于0.2倍板的总厚度，不超过总厚度0.4mm。
激光焊接质量要求
激光焊接质量要求激光焊接技术作为现代工业制造业中的一种高精度加工技术，其应用广泛。
为了确保激光焊接的质量，有必要对激光焊接的质量要求进行明确和规范。
本文将从焊缝质量、焊接接头的强度和外观质量等方面讨论激光焊接的质量要求。
一、焊缝质量要求在激光焊接过程中，焊缝的质量是评判焊接块体质量的关键因素之一。
激光焊接质量要求中应包括以下几个方面：1. 焊缝形状：激光焊接焊缝应呈现均匀、连续、规整的形状。
焊缝的宽度应符合设计要求，不得有波浪状、凹凸不平的现象。
2. 焊缝的密度：焊缝应均匀、紧密，不得有太大的开口或间隙。
焊缝中不得出现任何明显的气孔、夹渣等缺陷。
3. 焊缝的附着性：焊缝应与基材之间有良好的附着性，不得出现剥离、断裂等现象。
焊接过程中应注意确保焊缝与基材的完全熔合。
二、焊接接头的强度要求激光焊接的关键目标之一是确保焊接接头的强度，以满足工程要求。
激光焊接质量要求中应包括以下几个方面：1. 基材破坏模式：焊接接头应以焊缝破坏为破坏模式。
在拉伸或剪切载荷下，焊接接头应先出现焊缝破坏，而非基材破坏。
2. 接头强度指标：激光焊接接头的强度应满足设计要求，达到预期的载荷能力。
焊接接头的强度指标可以根据具体应用和工程要求进行制定。
3. 抗疲劳性能：焊接接头应具有良好的抗疲劳性能，能够在长期循环载荷下保持稳定的性能。
焊接接头不应出现裂纹、断裂等疲劳失效现象。
三、外观质量要求激光焊接的外观质量对于产品的美观和表面质量具有重要意义。
激光焊接外观质量要求中应包括以下几个方面：1. 表面平整度：焊接接头的外观应平整，不得有凹凸不平或明显的表面缺陷。
焊接接头应与周围表面平齐，不得有明显高低差。
2. 焊疤和色差：激光焊接接头的表面不得出现明显的焊疤或色差。
焊接接头的表面应与周围基材表面颜色一致，无色差。
3. 表面氧化和腐蚀：焊接接头的表面应无明显的氧化或腐蚀现象。
激光焊接接头的外观质量应具有良好的防腐性能。
结论激光焊接质量要求对于确保焊接接头的强度、焊缝的质量以及外观质量具有重要作用。
判定激光焊缝的质量好坏的方法
判定激光焊缝的质量好坏的方法
判定激光焊缝的质量好坏的方法
判定激光焊缝的质量好坏一般分为非破坏性检验和破坏性检验。
1）非破坏性检验：激光焊缝非破坏性检验主要是目视检验。
检验者采用一些适宜的工具如放大镜、相机、或其它测量检验工具对焊缝的存在、数量、长度、外观及位置按照图纸要求进行检查。
在上面提到的激光焊接质量缺陷中，气孔、焊接飞溅、焊穿、中断的焊缝、边缘熔接等问题都是可以通过目视检验出来。
在汽车白车身生产过程中要求对每一条焊缝都进行目视检验来评判它的质量。
2）破坏性检验：激光焊缝的破坏性检验分金相试验和凿击检验两种。
金相试验是通过金相显微镜对激光焊缝的横断面磨片进行判定的一种检验方法。
常见的缺陷一般为无连接、边缘缺口、根部突起等。
检验的频次取决于工艺的可靠性，实际生产中由生产部门和各主管的质保部门协商确认，每月至少一次。
对由于设备故障或质量缺陷对激光参数进行调整后，必须对焊缝做金相试验评定。
弹花机轧花机铝箔袋直流电源卫生泵气动打标机聚合氯化铝土工布北京物流公司江南环保通风器自然通风器动力通风器隔音通风器门窗通风器环氧地坪集蛋机。
激光焊接焊缝检测标准
1 目的确立本公司激光焊接焊缝控制的标准。
2 范围本标准适用于本公司喷嘴环激光焊接及其他需要激光焊接件的所有图纸要求符合的焊缝，除在焊接图上有不同的焊接标准说明，其余（包括氩弧焊）均以本标准为依据执行。
3 职责质保部负责对本标准的实施及控制。
4标准内容4.1 焊缝焊接要求：4.2.1焊缝质量外观检查规定操作工100﹪目视检查，检验员进行首末检查和过程抽检，目视怀疑尺寸超差的须送检验员进行复检确认。
4.2.2 焊缝表面缺陷检查：4.4.1裂纹：缺陷多数存在于焊缝及焊缝热影响区域的微小裂缝。
此缺陷直接影响产品的机械性能4.4.2气孔：缺陷存在于焊缝内部及表面的孔洞。
此缺陷影响焊接强度。
4.4.3咬边：缺陷存在于焊缝与母材的交界熔合线部位，正常焊缝该处应为圆滑过渡。
此缺陷影响焊接强度4.4.4凹陷：在一段成型均匀的焊缝中，有一段焊缝低于正常的焊缝高度形成的塌陷，此缺陷影响焊接强度，而且外表不美观。
4.4.5烧穿：在焊接部位母材熔化后，没有形成焊缝而将母材烧穿，此缺陷是一种严重的不合格缺陷。
4.4.6焊瘤：在一段成型均匀的焊缝中，有局部焊缝，高于正常的焊缝高度形成的突起，此缺陷影响外观。
4.4.7断弧：在一段成型均匀的焊缝中，有一段或一点焊缝没有或者此处焊缝细小。
此缺陷影响机械性能。
4.4.8夹渣：缺陷存在于焊缝内部及表面，它是一种非正常熔化金属的杂物熔夹在焊缝中。
4.4.9偏焊：焊脚两侧有一侧高度低于要求的焊脚高，此缺陷影响焊接强度和美观。
4.4.10 弧坑：缺陷存在于焊缝结束收弧部分，它是由于母材熔化过多或没有足够的金属填充而形成的凹坑。
激光焊接机验收标准
激光焊接机验收标准
一、设备外观
1. 设备表面无明显划痕、锈迹、磕碰等外观缺陷。
2. 设备各部件连接处应紧固，无明显松动现象。
3. 设备标识清晰，包括设备名称、型号、生产厂家等信息。
二、设备性能
1. 激光焊接机应能按照设定参数进行工作，如激光功率、激光束焦距、焊接速度等。
2. 设备应具备良好的稳定性和重复性，以保证焊接质量的稳定。
3. 设备应具备自动保护功能，如激光器自我保护等，以确保设备安全。
三、设备附件
1. 设备应附有完整的操作手册、维护手册等技术资料。
2. 设备应配备必要的辅助工具，如焊接头、冷却系统等。
3. 设备应配备安全防护装置，如光闸、防护眼镜等。
四、设备环境
1. 设备应安装在干燥、通风良好的环境下，避免潮湿和高温环境。
2. 设备周围应无强磁场、强电场等干扰源。
3. 设备应有良好的接地措施，确保设备安全。
五、验收测试
1. 对设备的各项性能指标进行测试，如激光功率、焊接深度、焊接强度等，确保符合设计要求。
2. 对设备的稳定性和重复性进行测试，检查设备在不同参数下的表现。
3. 对设备的维护性和安全性进行测试，确保设备易于维护且安全可靠。
激光焊接的检验方法及工艺要求介绍
以下为激光焊接检验方法及工艺，一起来看看吧。
一外观检验用肉眼或放大镜观察是否有缺陷,如咬边、烧穿、未焊透及裂纹等,并检查焊缝外形尺寸是否符合要求。
二密封性检验容器或压力容器如锅炉、管道等要进行焊缝的密封性试验.密封性试验有水压试验、气压试验和煤油试验几种。
1水压试验水压试验用来检查焊缝的密封性,是焊接容器中用得最多的一种密封性检验方法。
2气压试验气压试验比水压试验更灵敏迅速,多用于检查低压容器及管道的密封性.将压缩空气通入容器内,焊缝表面涂抹肥皂水,如果肥皂泡显现,即为缺陷所在。
3煤油试验在焊缝的一面涂抹白色涂料,待干燥后再在另一面涂煤油,若焊缝中有细微裂纹或穿透性气孔等缺陷,煤油会渗透过去,在涂料一面呈现明显油斑,显现出缺陷位置。
三焊缝内部缺陷的无损检测1 渗透检验渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用,显示缺陷痕迹的无损检验法,常用的有荧光探伤和着色探伤.将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂,待渗透到焊缝表面的缺陷内,将焊件表面擦净.再涂上一层白色显示液,待干燥后,渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附,在表面呈现出缺陷的红色痕迹.渗透检验可用于任何表面光洁的材料。
2 磁粉检验磁粉检验是将焊件在强磁场中磁化,使磁力线通过焊缝,遇到焊缝表面或接近表面处的缺陷时,产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉.根据铁粉被吸附的痕迹就能判断缺陷的位置和大小.磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。
3 射线检验射线检验有X射线和Y射线检验两种.当射线透过被检验的焊缝时,如有缺陷,则通过缺陷处的射线衰减程度较小,因此在焊缝背面的底片上感光较强,底片冲洗后,会在缺陷部位显示出黑色斑点或条纹.X射线照射时间短、速度快,但设备复杂、费用大,穿透能力较Y射线小,被检测焊件厚度应小于30mm.而Y射线检验设备轻便、操作简单,穿透能力强,能照投300mm的钢板.透照时不需要电源,野外作业方便.但检测小于50mm以下焊缝时,灵敏度不高。
1-激光拼焊检验规范解析
0.7mm≤焊缝宽度≤3倍薄板厚度
目测/金相显微 1次/班 镜
焊缝厚度 ≥80% （相对薄板）
目测/金相显微 1次/批次 镜
6 焊缝位置
偏差在±1mm以内
目视/卷尺
3PCS/垛
7 水平错边
正反面不得有明显波动跳跃， 目视 不允许有漏焊现象 不可有 目视
焊接质量（金相显微镜）： 激光拼焊板金相报告（执行EN ISO 13919-1:1996 ）
0.09/0.7=0.12 0.11/0.7=0.15 0.04/0.7=0.05 1
2
22
精剪边直线度 精剪边质量 焊接 边不能磕伤; 板料中间 不允许夹杂不合格板料； 需要对精剪边有标识
焊接质量（金相显微镜）： 未焊满h ≤0.08*t1
0.13/2.0=0.065
焊缝未焊满
20
激光拼焊板金相报告（执行EN ISO 13919-1:1996 ）
焊接质量（金相显微镜）： 根部缩沟h≤0.08*t1 未焊满h ≤0.08*t1
0.12/2.0=0.06 0.21/2.0=0.10
21
1 杯突试验
2 拉伸试验
开裂方向平行于焊缝且距 离焊缝≥1mm，或开裂方向 杯突试验机 垂直于焊缝，但杯凸考察 值≥75% 不得在焊缝处及热影响区 拉伸试验机 开裂
2 次/ 班
1次/批次
3 板材表面
无明显划伤、压印、翘曲、变形、锈蚀、 目测/触摸 油污、异物、废屑
3PCS/垛
4
5
焊缝宽度
3PCS/垛 3PCS/垛
激光拼焊板金相报告（执行EN ISO 13919-1:1996 ）
焊接质量（金相显微镜）： 下塌h ≤0.2+0.12*t1
激光焊接焊缝检测标准
文件编号PSS-S-JS-073 修订日期
焊缝抗拉抗扭试验1.焊缝拉断面要求母材拉裂，
拉力值≥2.5N。
面要求母材扭断，扭力值
≥1.2N。
测试机
1. 1次/6月
2. 每个焊
缝
除喷嘴环外
其余抽检
4.2焊缝外观质量要求：
焊缝质量外观检查规定操作工100﹪目视检查，检验员进行首末检查和过程抽检，目视疑心尺寸超差的须送检验员进行复检确认。
焊缝外表缺陷检查：
缺陷名称传递力的焊缝连接作用的焊缝图示裂纹不允许
烧穿不允许
焊偏不允许
断弧不允许
焊瘤不允许
凹陷深度≤深度≤
文件编号PSS-S-JS-073 修订日期
外表气孔不允许小直径密集
型气孔,单个气孔
直径≥
气孔比例不大于整
个焊缝的3﹪
不允许小直径密
集型气孔,单个气
孔直径≥
气孔比例不大于
整个焊缝的5﹪
咬边咬边深度≤母材厚
度的4﹪
咬边深度≤母材
厚度的8﹪
弧坑不包含在焊缝长度内允许长度不得超过熔宽的2倍，且不能烧穿。
焊接间隙不得大于0.2mm
焊缝增高不大于0.2倍板的总厚度，不超过总厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光焊接质量检验标准
激光焊接作为一种高效、高精度的焊接方法，在工业生产中得到了广泛应用。
然而，激光焊接质量的稳定性和可靠性对于产品的质量和安全性至关重要。
因此，建立和执行严格的激光焊接质量检验标准是非常必要的。
首先，激光焊接质量检验标准应包括焊接接头的外观质量检验。
焊接接头的外
观质量直接影响产品的美观性和表面质量。
在检验过程中，需要对焊接接头的焊缝形状、焊缝表面平整度、焊缝的凹凸度等进行严格的检测，确保焊接接头外观质量符合标准要求。
其次，激光焊接质量检验标准还应包括焊接接头的内部质量检验。
内部质量主
要指焊接接头的焊缝质量和焊接接头的组织结构。
焊缝质量包括焊缝的气孔、裂纹、夹杂物等缺陷的检测，而焊接接头的组织结构则需要进行金相显微组织分析，确保焊接接头的组织结构均匀、致密，没有明显的组织缺陷。
另外，激光焊接质量检验标准还应包括焊接接头的力学性能检验。
力学性能是
指焊接接头在受力作用下的性能表现，包括抗拉强度、屈服强度、延伸率等指标。
通过对焊接接头进行拉伸试验、冲击试验等，可以全面了解焊接接头的力学性能表现，确保焊接接头在工作条件下具有良好的力学性能。
最后，激光焊接质量检验标准还应包括焊接接头的耐腐蚀性能检验。
耐腐蚀性
能是指焊接接头在腐蚀介质中的抗腐蚀能力。
在实际工作中，焊接接头可能会受到各种腐蚀介质的侵蚀，因此对焊接接头的耐腐蚀性能进行检验是非常重要的，可以通过盐雾试验、腐蚀试验等手段来评估焊接接头的耐腐蚀性能。
综上所述，激光焊接质量检验标准应该包括焊接接头的外观质量、内部质量、
力学性能和耐腐蚀性能的全面检验。
只有建立和执行严格的激光焊接质量检验标准，才能确保激光焊接产品的质量稳定、可靠，为工业生产提供坚实的保障。
