PVD镀膜工艺[优选材料]
pvd涂层工艺
![pvd涂层工艺](https://img.taocdn.com/s3/m/0aac3833f342336c1eb91a37f111f18583d00c95.png)
pvd涂层工艺PVD涂层工艺是一种常见的表面处理技术,用于在各种材料上形成薄膜涂层。
PVD是物理气相沉积(Physical Vapor Deposition)的缩写,主要包括蒸发、溅射和离子镀等技术。
PVD涂层工艺的基本原理是利用物理方法将固态材料转化为气态,然后通过沉积在工件表面形成一层薄膜。
首先,将待处理的材料作为靶材放置在真空腔室中,然后通过加热或者离子轰击等方式将靶材转化为气态,形成蒸汽。
接着,将工件放置在腔室的靶材正对位置,通过离子轰击或者磁控溅射等方式将蒸汽沉积在工件表面,形成均匀而致密的薄膜涂层。
PVD涂层工艺具有许多优点。
首先,由于是在真空环境下进行,因此可以避免氧化和污染等问题,从而提高了涂层的质量和附着力。
其次,PVD涂层可以在各种材料上进行,如金属、陶瓷、玻璃等,具有广泛的应用范围。
此外,PVD涂层具有较高的硬度、耐磨性和耐腐蚀性,可以提高材料的使用寿命和性能。
根据不同的需求,PVD涂层可以选择不同的工艺。
其中,蒸发是最常见的一种工艺,通过加热靶材使其蒸发,然后在工件表面形成涂层。
溅射是另一种常用的工艺,通过离子轰击靶材使其溅射,然后沉积在工件表面。
此外,还有离子镀、磁控溅射等工艺,可以根据具体需要选择合适的工艺。
在实际应用中,PVD涂层工艺具有广泛的应用领域。
例如,在汽车行业中,PVD涂层可以用于改善汽车零部件的耐磨性和耐腐蚀性,提高汽车的整体质量和使用寿命。
在电子行业中,PVD涂层可以用于生产显示屏、太阳能电池等产品,提高其光学性能和耐候性。
此外,PVD涂层还可以应用于航空航天、医疗器械、机械制造等领域,为各种材料赋予特殊的功能和性能。
然而,PVD涂层工艺也存在一些挑战和限制。
首先,PVD涂层的设备和工艺较为复杂,需要高度的技术和设备支持。
其次,涂层的厚度和均匀性受到一定的限制,无法在大面积和复杂形状的工件上实现均匀的涂层。
此外,PVD涂层的成本相对较高,不适合大规模生产。
PVD镀膜工艺简介
![PVD镀膜工艺简介](https://img.taocdn.com/s3/m/a733090a66ec102de2bd960590c69ec3d5bbdbff.png)
PVD镀膜工艺简介PVD镀膜(Physical Vapor Deposition)是一种利用物理气相沉积的技术,在高真空环境下,通过蒸发、溅射等方式将金属、合金、化合物等材料以薄膜的形式沉积到基材表面的一种工艺。
PVD镀膜工艺被广泛应用于各个领域,如光学、电子、机械、汽车、建筑等。
蒸发是PVD镀膜中最早应用的一种工艺。
通过加热源将材料加热至蒸发温度,使其转变为气态,然后在真空室内的基板上形成薄膜。
蒸发工艺可以通过电阻加热、电子束加热等方式来进行。
这种工艺的特点是操作简单,成本较低,但适用于蒸发温度较低的材料。
溅射是PVD镀膜中应用较广泛的一种工艺。
通过高能粒子的轰击使靶材表面的原子或离子脱落,然后被沉积在基板表面上形成薄膜。
溅射工艺一般可分为直流溅射、射频溅射、磁控溅射等不同方式。
这种工艺具有较高的沉积速率和较好的膜层均匀性,适用于多种材料的沉积。
离子镀是一种利用离子轰击作用在基材表面上形成薄膜的工艺。
通过向沉积膜层的材料供应高能离子,使其在基板表面发生化学反应并沉积形成薄膜。
离子镀工艺能够提高薄膜的致密性和附着力,适用于复杂形状的基板和高精密要求的镀膜。
在PVD镀膜过程中,需要注意以下几个关键环节。
首先,要确保真空室内的气压稳定,并保持高真空状态,以避免杂质对薄膜质量的影响。
其次,镀膜前需对基材进行表面处理,如清洗、抛光等,以提高薄膜的附着力。
再次,镀膜材料的纯度和均匀性对薄膜性能起着重要影响,因此需要对材料进行精细的处理和选择。
最后,要通过适当的加热、冷却以及离子轰击等方式,使沉积的薄膜具有良好的致密性和均匀性。
PVD镀膜工艺具有许多优点。
首先,它可以在室温下进行,避免了高温对基材产生的热应力和变形。
其次,沉积的薄膜具有较高的质量和均匀性,具有良好的机械性能和化学稳定性。
再次,PVD镀膜可用于多种材料的沉积,如金属、合金、化合物等,具有较大的灵活性和可扩展性。
此外,PVD镀膜还具有低污染性、无溶剂使用、高效节能等环保优势。
pvd电镀工艺
![pvd电镀工艺](https://img.taocdn.com/s3/m/9666cf3426284b73f242336c1eb91a37f11132c8.png)
pvd电镀工艺PVD电镀工艺摘要:PVD(Physical Vapor Deposition)电镀工艺是一种新型的电镀技术,它通过将材料以固态的形式加热,使其转化为气相,然后在材料表面形成薄膜。
PVD电镀工艺具有很多优势,如高度均匀的薄膜质量、较高的附着力、较低的工件变形以及对环境的友好等。
本文将重点介绍PVD电镀工艺的原理、应用以及未来的发展方向。
第一部分:PVD电镀工艺的原理PVD电镀工艺的原理是利用高能粒子(离子、原子或分子)对材料表面进行沉积而形成薄膜。
PVD电镀工艺通常包括以下几个步骤:1. 蒸发:将金属材料以固态形式加热,使其转化为气相。
这个过程通常发生在真空环境中,以防止杂质的存在。
2. 沉积:将蒸发的金属材料沉积到待镀件表面。
沉积过程中,高能粒子会与金属材料表面发生反应,形成均匀的薄膜。
3. 附着:通过控制沉积条件,使薄膜附着在待镀件表面。
PVD电镀工艺通常具有很好的附着力,可以在各种形状和材料的表面形成均匀的薄膜。
4. 后处理:经过沉积和附着后,薄膜需要进行一些后处理步骤,如退火、抛光等,以提高膜层的性能。
第二部分:PVD电镀工艺的应用PVD电镀工艺由于其优秀的性能,在许多领域得到广泛应用。
以下是一些常见的PVD电镀工艺应用:1. 防腐蚀镀膜:PVD电镀工艺可以镀制出高硬度、高耐磨、高附着力的膜层,能够有效延长物件的使用寿命,提高物件的耐腐蚀能力。
2. 装饰镀膜:PVD电镀工艺可以通过调整沉积条件,制备出具有不同颜色、光泽度和纹理的膜层,用于制作高档家居产品、手表、珠宝等。
3. 刀具涂层:PVD电镀工艺可以制备出高硬度、高刚度的涂层,用于制作刀具,提高刀具的切削性能和耐磨性。
4. 光学薄膜:PVD电镀工艺可以制备出具有特殊光学性能的薄膜,如折射率控制膜、反射膜、透明导电膜等,广泛应用于光学器件和显示器件中。
第三部分:PVD电镀工艺的发展方向随着科技的不断发展和社会对环境友好和可持续发展的需求,PVD 电镀工艺也在不断进步和改进。

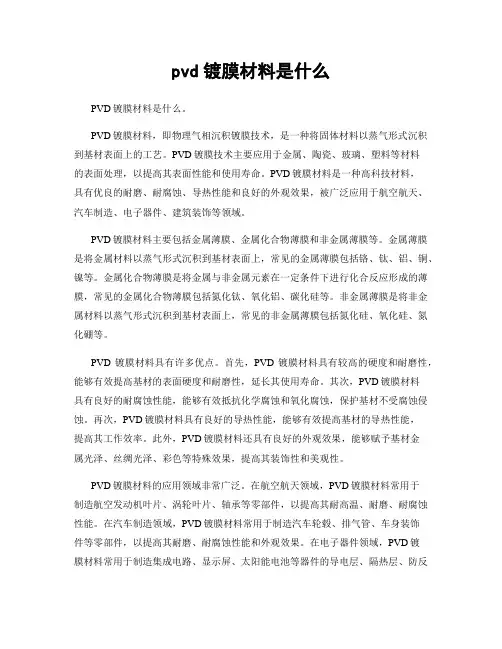

pvd镀膜材料是什么
![pvd镀膜材料是什么](https://img.taocdn.com/s3/m/4fbc8d9eb8f3f90f76c66137ee06eff9aff84956.png)
pvd镀膜材料是什么PVD镀膜材料是什么。
PVD镀膜材料,即物理气相沉积镀膜技术,是一种将固体材料以蒸气形式沉积到基材表面上的工艺。
PVD镀膜技术主要应用于金属、陶瓷、玻璃、塑料等材料的表面处理,以提高其表面性能和使用寿命。
PVD镀膜材料是一种高科技材料,具有优良的耐磨、耐腐蚀、导热性能和良好的外观效果,被广泛应用于航空航天、汽车制造、电子器件、建筑装饰等领域。
PVD镀膜材料主要包括金属薄膜、金属化合物薄膜和非金属薄膜等。
金属薄膜是将金属材料以蒸气形式沉积到基材表面上,常见的金属薄膜包括铬、钛、铝、铜、镍等。
金属化合物薄膜是将金属与非金属元素在一定条件下进行化合反应形成的薄膜,常见的金属化合物薄膜包括氮化钛、氧化铝、碳化硅等。
非金属薄膜是将非金属材料以蒸气形式沉积到基材表面上,常见的非金属薄膜包括氮化硅、氧化硅、氮化硼等。
PVD镀膜材料具有许多优点。
首先,PVD镀膜材料具有较高的硬度和耐磨性,能够有效提高基材的表面硬度和耐磨性,延长其使用寿命。
其次,PVD镀膜材料具有良好的耐腐蚀性能,能够有效抵抗化学腐蚀和氧化腐蚀,保护基材不受腐蚀侵蚀。
再次,PVD镀膜材料具有良好的导热性能,能够有效提高基材的导热性能,提高其工作效率。
此外,PVD镀膜材料还具有良好的外观效果,能够赋予基材金属光泽、丝绸光泽、彩色等特殊效果,提高其装饰性和美观性。
PVD镀膜材料的应用领域非常广泛。
在航空航天领域,PVD镀膜材料常用于制造航空发动机叶片、涡轮叶片、轴承等零部件,以提高其耐高温、耐磨、耐腐蚀性能。
在汽车制造领域,PVD镀膜材料常用于制造汽车轮毂、排气管、车身装饰件等零部件,以提高其耐磨、耐腐蚀性能和外观效果。
在电子器件领域,PVD镀膜材料常用于制造集成电路、显示屏、太阳能电池等器件的导电层、隔热层、防反射层等功能薄膜。
在建筑装饰领域,PVD镀膜材料常用于制造金属门窗、不锈钢饰面板、铝合金幕墙等建筑材料,以提高其耐候性、耐腐蚀性和装饰效果。
pvd电镀工艺流程及详解
![pvd电镀工艺流程及详解](https://img.taocdn.com/s3/m/7e1eb4740a4c2e3f5727a5e9856a561252d32112.png)
pvd电镀工艺流程及详解
PVD(Physical Vapor Deposition,物理气相沉积)是一种通过物理方法在基材表面沉积薄膜的电镀工艺。
下面是PVD电镀工艺流程的详细解释:
1. 清洗处理:在进行PVD电镀之前,首先需要将待电镀的基材进行彻底的清洗。
清洗的目的是去除基材表面的杂质、油脂和氧化物等有害物质,保证基材表面平整干净。
2. 预处理:清洗后的基材需要经过预处理,以提高电镀膜的附着力和均匀度。
常见的预处理方法有机械打磨、化学腐蚀、激光处理等。
3. 蒸发源装填:PVD电镀过程中需要使用蒸发源来提供材料原子。
蒸发源装填是将材料蒸发源放置在特定的位置,通过加热使其蒸发,并将蒸发的金属原子堆积在基材表面形成薄膜。
4. 脉冲磁控溅射:PVD电镀中脉冲磁控溅射是常用的一种方法。
该方法通过阴极离子轰击产生的高能离子使蒸发材料从蒸发源解离,并以脉冲方式沉积在基材表面。
5. 离子辅助沉积:在PVD电镀过程中,利用离子轰击对薄膜进行压实和改良,以提高膜的密实性和附着力。
离子源会加速并轰击薄膜表面,使其更加均匀和稳定。
6. 结晶处理:电镀薄膜沉积后,通常需要进行结晶处理以提高薄膜的结晶度和性能。
结晶处理是通过加热或其他方法使薄膜内部原子重新排列,形成结晶结构。
7. 后处理:PVD电镀完成后,还需要进行后处理,包括表面抛光、清洗和防护等步骤,以去除表面污染物,提高薄膜质量和保护薄膜不受外界环境的影响。
这是PVD电镀工艺的主要流程。
PVD电镀工艺具有优点包括高纯度、高附着力、环保等。
它广泛应用于各种领域,如电子、光学、钢铁、汽车等。
PVD镀膜工艺简介
![PVD镀膜工艺简介](https://img.taocdn.com/s3/m/9705eb945122aaea998fcc22bcd126fff7055dac.png)
生物医疗
用于制造具有生物相容性和耐 腐蚀性能的医疗器械和人工关
节等。
02
PVD镀膜工艺流程
前处理
清洗
去除工件表面的污垢、油脂和杂 质,确保工件清洁,以便进行后 续镀膜。
干燥
将清洗后的工件进行干燥处理, 以去除残留的水分,避免对镀膜 效果产生影响。
真空镀膜
蒸发源选择
根据需要镀制的膜层材料,选择相应 的蒸发源,如电子束蒸发、激光脉冲 蒸发等。
PVD镀膜工艺简介
目 录
• PVD镀膜技术概述 • PVD镀膜工艺流程 • PVD镀膜材料 • PVD镀膜工艺的特点与优势 • PVD镀膜工艺的应用实例
Байду номын сангаас1
PVD镀膜技术概述
PVD镀膜技术的定义
物理气相沉积(Physical Vapor Deposition,简称PVD)是一 种表面处理技术,利用物理方法将固体材料转化为气态原子或 分子,并将其沉积在基材表面形成薄膜。
类金刚石镀膜
具有极高的硬度和优良的 耐磨性,常用于机械零件、 光学元件、医疗器械等领 域的表面处理。
碳化物镀膜
具有高硬度、高耐磨性等 特点,常用于切削工具、 模具等领域的表面处理。
复合镀膜材料
氧化铝/氮化钛镀膜
氧化锆/类金刚石镀膜
具有高硬度、优良的耐磨性和耐腐蚀 性等特点,广泛用于切削工具、刀具 等领域的表面处理。
适用范围广
PVD镀膜工艺适用于各种金属材料, 如不锈钢、钛、铝、钴等,也可应用 于陶瓷、玻璃等非金属材料。
优良的结合力
PVD镀膜层与基材之间具有优良的结 合力,不易剥落,提高了产品的可靠 性和安全性。
长寿命
PVD镀膜层具有较长的使用寿命,可 大幅减少维修和更换的频率,降低生 产成本。
PVD真空镀膜简介
![PVD真空镀膜简介](https://img.taocdn.com/s3/m/6bcbc8e9185f312b3169a45177232f60dccce747.png)
PVD真空镀膜简介PVD真空镀膜(Physical Vapor Deposition)是一种通过高真空条件下,将固态材料蒸发、溅射或离子束照射等方式沉积到基材表面形成功能薄膜的工艺技术。
PVD镀膜技术具有优异的性能和广泛的应用领域,被广泛应用于光学薄膜、装饰薄膜、耐磨薄膜、防腐蚀薄膜和导电薄膜等领域。
PVD真空镀膜技术主要分为蒸发镀膜、溅射镀膜和离子束沉积等几种方式。
蒸发镀膜是将固态材料加热到一定温度,使其蒸发成气体,然后沉积在基材表面形成薄膜。
溅射镀膜是将固态目标材料置于高真空室中,利用离子束轰击目标表面,使其材料释放出来,并沉积在基材上。
离子束沉积则是利用离子束轰击固态材料,产生的离子和中性粒子在基材上形成薄膜。
PVD镀膜技术具有许多重要优势。
首先,PVD薄膜具有极高的附着力,因为在真空环境下,薄膜材料可以直接与基材表面发生物理化学反应,形成致密的结构。
其次,PVD技术可以在低温下进行,减少了对基材的热损伤,特别适用于易受热的塑料和有机材料。
此外,PVD薄膜具有良好的化学稳定性、机械硬度和耐磨性,能够有效提高基材的耐腐蚀性、硬度和耐磨性。
另外,PVD镀膜技术还可以控制膜层的成分和结构,可以产生金属薄膜、合金薄膜、氮化物薄膜、硼化物薄膜等多种高性能薄膜。
PVD真空镀膜技术在许多领域中得到广泛应用。
在光学领域,它可以用于制备高反射膜、透明导电膜、滤光膜等。
在电子领域,PVD技术可以制备导电薄膜用于集成电路、光伏电池和显示器件等。
在汽车和航空航天领域,PVD薄膜可以用于制备具有高耐磨性和耐腐蚀性的装饰膜。
在工具领域,PVD技术可以制备高硬度、高耐磨的刀具涂层和模具涂层等。
在材料领域,PVD薄膜可以制备各种功能性薄膜,如防刮伤膜、防指纹膜、防眩光膜等。
然而,PVD镀膜技术也存在一些问题。
首先,设备和工艺的成本相对较高,需要投入较大的资金和技术支持。
其次,PVD薄膜的厚度较薄,通常在几纳米到几十微米之间,因此只能应用于薄层镀膜。
PVD镀膜工艺范文
![PVD镀膜工艺范文](https://img.taocdn.com/s3/m/ebc06d317dd184254b35eefdc8d376eeafaa1747.png)
PVD镀膜工艺范文PVD(Physical Vapor Deposition)是一种通过物理手段将具有良好特性的薄膜沉积在基底材料表面的工艺。
它是一种干法沉积工艺,主要适用于金属、陶瓷和有机材料的沉积。
1.蒸发法:蒸发法主要通过加热源将材料加热到高温,使其蒸发成气态后,通过凝结在基底材料表面。
蒸发法主要分为电子束蒸发和电弧蒸发两种。
电子束蒸发是将材料放置在真空腔中,利用加热的钨丝或电铲,通过加热材料使其蒸发成气态,然后通过真空腔中的电子束,将材料蒸发沉积在基底材料表面。
这种方法最大的优点是沉积速度快,但腔体设计复杂,设备价格较高。
电弧蒸发是将材料放置在电弧区域中,通过电弧的高温熔化材料,使其蒸发成气态,然后通过电弧区域的高能电子束,将材料蒸发沉积在基底材料表面。
这种方法的优点是设备价格较低,但沉积速度较慢,由于电弧区域会产生气体等污染物质,膜的制备也较为复杂。
2.溅射法:溅射法是利用高能离子轰击材料表面,将材料溅射成离子,然后沉积在基底材料表面。
溅射法主要分为磁控溅射、电弧溅射、激光溅射等。
磁控溅射是最常见的溅射方法之一,它通过在真空腔中施加磁场,电离气体形成的离子在磁场的作用下,从材料表面溅射。
这种方法优点是可以得到均匀的膜厚,且适用于多种材料的沉积。
电弧溅射是在电弧区域形成高温电弧,使材料表面离子化并溅射出去,然后通过磁场将离子引导到基底材料表面。
这种方法主要适用于贵金属和高熔点材料的沉积。
激光溅射是通过激光束在材料表面进行高能量的瞬间轰击,使材料离子化并溅射出去,然后通过磁场将离子引导到基底材料表面。
这种方法的优点是可以对不同材料进行选择性的溅射,适用于薄膜和纳米颗粒的制备。
1.防护涂层:PVD镀膜可以形成一层坚硬、耐磨的薄膜,可以增加材料的抗腐蚀性和耐磨性。
在汽车工业、机械工业和航空航天工业中得到广泛应用。
2.装饰涂层:PVD镀膜可以制备出具有不同颜色和光泽度的薄膜,可以用于制作首饰、钟表、厨具等装饰品。
pvd镀膜材料是什么
![pvd镀膜材料是什么](https://img.taocdn.com/s3/m/25df5f5c5e0e7cd184254b35eefdc8d377ee1448.png)
pvd镀膜材料是什么PVD镀膜材料是什么。
PVD镀膜材料是一种常用的表面处理技术,它可以为材料表面提供优良的性能和装饰效果。
PVD是Physical Vapor Deposition的缩写,即物理气相沉积。
PVD镀膜技术主要包括蒸发、溅射、离子镀等几种方法,通过在真空环境下将固体材料转化为气态并沉积在基材表面,从而形成一层薄膜。
PVD镀膜材料主要包括金属、合金和化合物材料。
其中,金属材料如铬、钛、锆等常用于提高材料的硬度、耐磨性和耐腐蚀性能。
合金材料如TiAlN、CrN等常用于提高材料的耐磨性和高温性能。
化合物材料如氮化钛、氮化铬等常用于提高材料的耐磨性和耐蚀性能。
PVD镀膜材料具有许多优点。
首先,PVD镀膜可以在较低的温度下进行,不会改变基材的性能。
其次,PVD镀膜具有较高的附着力和致密性,可以有效提高材料的耐磨性和耐蚀性。
此外,PVD镀膜可以实现对材料表面的精确控制,可以形成各种颜色和光泽度的薄膜,从而提供装饰效果。
最重要的是,PVD镀膜可以实现对材料表面的微观改性,从而提高材料的功能性能。
PVD镀膜材料在工业生产中有着广泛的应用。
在机械制造领域,PVD镀膜可以提高刀具、模具、轴承等零部件的耐磨性和使用寿命。
在汽车制造领域,PVD 镀膜可以提高汽车零部件的耐蚀性和装饰效果。
在电子器件领域,PVD镀膜可以提高集成电路、显示屏等器件的性能和可靠性。
在建筑装饰领域,PVD镀膜可以提供金属材料的各种颜色和表面效果,从而丰富建筑装饰的选择。
总的来说,PVD镀膜材料是一种重要的表面处理技术,它可以为材料表面提供优良的性能和装饰效果。
随着工业的发展和需求的不断提高,PVD镀膜技术将会得到更广泛的应用和发展。
pvd离子镀膜
![pvd离子镀膜](https://img.taocdn.com/s3/m/8244b5d5988fcc22bcd126fff705cc1755275ff4.png)
PVD离子镀膜一、什么是PVD离子镀膜?1.1 PVD的定义物理气相沉积(Physical Vapor Deposition,简称PVD)是一种常用的薄膜制备技术,通过将固体材料蒸发或溅射成蒸汽或离子,然后沉积在基底表面上形成薄膜。
1.2 离子镀膜的概念离子镀膜是PVD技术的一种应用,它利用离子束轰击基底表面,使蒸发或溅射的材料以离子形式沉积在基底上,从而形成一层均匀、致密、具有优异性能的薄膜。
二、PVD离子镀膜的工艺过程2.1 蒸发法蒸发法是PVD离子镀膜的一种常用工艺,它通过将固体材料加热至蒸发温度,使其转变为蒸汽,然后沉积在基底表面上。
蒸发法可以分为热蒸发和电子束蒸发两种方式。
2.1.1 热蒸发热蒸发是利用电阻加热或电子束加热的方法将固体材料加热至蒸发温度,使其蒸发成蒸汽。
蒸汽经过减压系统传输到基底表面,并在表面形成薄膜。
2.1.2 电子束蒸发电子束蒸发是利用电子束轰击固体材料,将其加热至蒸发温度,使其蒸发成蒸汽。
蒸汽经过减压系统传输到基底表面,并在表面形成薄膜。
电子束蒸发具有高能量密度、高蒸发速率等优点。
2.2 溅射法溅射法是PVD离子镀膜的另一种常用工艺,它通过将固体材料置于溅射靶材的位置,然后利用离子束轰击靶材,使其溅射成蒸汽或离子,最后沉积在基底表面上。
2.2.1 直流溅射直流溅射是利用直流电源,通过离子轰击靶材,使其溅射成蒸汽或离子。
直流溅射具有操作简单、成本低等优点,但膜层质量较低。
2.2.2 射频溅射射频溅射是利用射频电源,通过离子轰击靶材,使其溅射成蒸汽或离子。
射频溅射具有溅射效率高、膜层质量好等优点,但设备成本较高。
三、PVD离子镀膜的应用领域3.1 光学领域PVD离子镀膜在光学领域有广泛的应用,如镀膜玻璃、反射镜、透镜等。
离子镀膜可以提高光学元件的透过率、反射率和耐磨性,提高光学元件的性能。
3.2 电子领域PVD离子镀膜在电子领域的应用也非常广泛,如集成电路、显示器、光伏电池等。
不锈钢pvd镀膜工艺
![不锈钢pvd镀膜工艺](https://img.taocdn.com/s3/m/9f468a66a4e9856a561252d380eb6294dd8822ea.png)
不锈钢pvd镀膜工艺不锈钢PVD(Physical Vapor Deposition)镀膜工艺是一种采用物理手段将金属离子沉积到不锈钢表面的技术。
该技术通过在真空环境中利用高能束缚离子将金属蒸汽分子沉积到不锈钢表面,形成一层均匀、致密、光滑的金属膜,提高不锈钢的光亮度、硬度和耐磨性。
不锈钢PVD镀膜工艺主要包括以下几个步骤:1.清洗:首先将不锈钢表面进行清洗,去除表面的油污、污垢和杂质,以确保镀膜的附着力和光亮度。
2.预处理:对清洗后的不锈钢表面进行必要的预处理,如打磨、去划痕等,以提高表面的平整度和光洁度。
3.蒸镀:将不锈钢件放置在真空镀膜机内,通过电子束蒸发、直流或射频辅助磁控溅射等方式产生高纯金属蒸汽,使其在真空环境下沉积到不锈钢表面。
蒸镀过程中,可以调节蒸发速率、沉积时间和气压等参数,以控制膜层的厚度、颜色和光洁度。
4.后处理:在镀膜完成后,可以进行必要的后处理,如退火、氧化处理等,以增强膜层的附着力和耐腐蚀性。
不锈钢PVD镀膜工艺具有以下优点:1.高硬度:采用PVD镀膜工艺可以形成坚硬的金属膜层,提高不锈钢的硬度和耐磨性。
2.良好的附着力:PVD镀膜工艺可以将金属膜层与不锈钢基材紧密结合,具有良好的附着力和耐磨性。
3.高光洁度:PVD镀膜工艺可以使得不锈钢表面形成光滑、致密的金属膜层,提高不锈钢的光亮度和表面平整度。
4.良好的耐蚀性:金属膜层能够有效阻挡外界氧、水和腐蚀性物质的侵蚀,延长不锈钢的使用寿命。
5.多样化的颜色选择:通过调节镀膜参数和工艺条件,可以在不锈钢表面形成不同颜色的金属膜层,提供了丰富的选择。
不锈钢PVD镀膜工艺在各个领域都有广泛的应用,特别是在艺术品、建筑装饰、家居用品和电子产品等领域具有重要的地位。
其具备的优点使得不锈钢更加美观、耐用,满足了人们对于高品质、高性能材料的需求。
真空镀膜pvd的工艺流程
![真空镀膜pvd的工艺流程](https://img.taocdn.com/s3/m/9539c82958eef8c75fbfc77da26925c52cc591c1.png)
真空镀膜pvd的工艺流程
一、前言
真空镀膜PVD(Physical Vapor Deposition)是一种常见的表面处理技术,广泛应用于电子、汽车、航空航天等领域。
本文将详细介绍真空镀膜PVD的工艺流程。
二、准备工作
1. 设计产品图纸,并确定所需镀膜材料和厚度。
2. 选择合适的真空镀膜设备,并进行调试和清洁。
3. 检查原材料是否符合要求,如有问题及时更换或处理。
三、表面处理
1. 清洗:将待镀物品放入清洗槽中进行清洗,去除油污和其他杂质。
清洗方式包括机械清洗、化学清洗和超声波清洗等。
2. 预处理:将待镀物品放入预处理槽中进行表面活化,使其更容易与涂层粘附。
常用的预处理方法有喷砂、喷丸和酸洗等。
四、真空镀膜
1. 真空抽气:将待镀物品放入真空室内,利用真空泵对室内气体进行抽出,使室内压力降到一定范围内。
2. 加热:对待镀物品进行加热,使其表面温度升高,增加蒸发速率。
3. 蒸发:将镀膜材料放入源中,通过加热使其蒸发,形成气态颗粒。
4. 沉积:气态颗粒沿着真空室内的惯性轨道运动,在待镀物品表面沉积形成涂层。
5. 冷却:待镀物品冷却至室温后,涂层固化。
五、后处理
1. 检验:对涂层进行外观检查、厚度测量和耐腐蚀性测试等。
2. 包装:将合格的产品进行包装,以防止在运输和使用过程中受到损坏。
六、总结
真空镀膜PVD工艺流程包括准备工作、表面处理、真空镀膜和后处理四个步骤。
每个步骤都需要严格控制操作参数和环境条件,以保证产品质量。
真空镀膜(PVD)工艺知识介绍
![真空镀膜(PVD)工艺知识介绍](https://img.taocdn.com/s3/m/8e4e386dcdbff121dd36a32d7375a417876fc163.png)
真空镀膜(PVD)工艺知识介绍简介真空镀膜(Physical Vapor Deposition,简称PVD)是一种常用于表面修饰和功能改善的工艺。
通过在真空环境中蒸发或溅射物质来形成薄膜,将薄膜沉积在基材上,以改变基材的性质和外观。
本文将介绍PVD工艺的原理、应用和优势。
PVD工艺原理在PVD工艺中,基材和目标材料被放置在真空环境中。
通过热蒸发或物理溅射的方式,目标材料从固态转化为气态。
这些气体分子会沉积在基材上,形成一层薄膜。
PVD工艺常用的方法有热蒸发和物理溅射。
热蒸发是将目标材料加热至其沸点以上,使其转化为气态,然后沉积在基材上。
而物理溅射则是通过向目标材料表面轰击高能粒子,将其击打下来沉积在基材上。
PVD工艺的应用PVD工艺在多个领域得到了广泛应用。
装饰性涂层PVD工艺可以制备具有不同颜色、质感和光泽度的涂层,用于装饰各种产品,如钟表、珠宝、手袋、饰品等。
常见的装饰性涂层有黄金色、玫瑰金色、银色和黑色等。
防腐蚀涂层PVD工艺可以形成陶瓷涂层、金属涂层或复合涂层,这些涂层具有良好的耐腐蚀性能,可保护基材免受化学腐蚀、氧化和磨损的影响。
这些涂层常用于汽车、航空航天、电子产品等领域。
功能性涂层PVD工艺还可以制备具有特殊功能的涂层,如光学涂层、导电涂层和磁性涂层。
光学涂层可用于改善光学性能,导电涂层可用于制作导电膜,磁性涂层可用于制造磁性材料。
PVD工艺的优势相比其他表面处理工艺,PVD工艺具有以下几个优势:高质量涂层PVD工艺可以制备高质量的涂层,具有高硬度、低摩擦系数、耐磨损和耐腐蚀等特性。
这些特性使得PVD涂层在各种应用中表现出色。
环保节能PVD工艺不需要使用有机溶剂和其他有害化学物质,对环境友好。
同时,PVD 涂层具有较高的附着力和耐用性,可延长基材的使用寿命,减少资源消耗。
精密控制PVD工艺可以实现对涂层厚度、成分和结构的精确控制。
通过调整工艺参数,可以得到所需的涂层特性,以满足不同应用的需求。
pvd涂层工艺
![pvd涂层工艺](https://img.taocdn.com/s3/m/6c67f07ebf1e650e52ea551810a6f524ccbfcbf5.png)
pvd涂层工艺PVD涂层工艺(Physical Vapor Deposition),是一种通过物理方法将固态材料蒸发或溅射成粒子,使用化学反应或物理沉积将其沉积到工件表面上的工艺。
PVD涂层工艺在工业生产中得到广泛的应用,能够提供优异的涂层性能和表面特性,有助于改善工件的使用寿命和性能。
PVD涂层工艺主要包括蒸发法和溅射法两种。
蒸发法是将材料加热至高温,使其蒸发成冷凝在工件表面的粒子。
溅射法是通过高能离子轰击材料表面,使其溅射成粒子并沉积到工件表面。
在PVD涂层工艺中,首先需要制备涂层材料。
一般来说,涂层材料通常是金属或非金属的高纯度固体,例如钛、铬、铝、氮化硅等。
这些材料在制备过程中需要通过混合或合金化来获得所需的性能。
在蒸发法中,涂层材料被加热至高温,通常在几百摄氏度到一千摄氏度之间。
高温下,材料表面的原子会进入气相,形成蒸气,然后蒸气在真空环境中冷凝成固态粒子,并沉积到工件表面上。
蒸发法通常分为热蒸发和电子束蒸发两种方式。
在溅射法中,涂层材料被离子轰击,通过离子的动能将材料表面的原子溅射出来,并在真空环境中沉积到工件表面。
溅射法通常分为磁控溅射、电弧溅射和激光溅射等几种方式。
PVD涂层工艺具有很多优点。
首先,PVD涂层具有很高的附着力和硬度,能够提供优异的耐磨损性能和表面硬度。
其次,PVD涂层可以在较低的温度下进行,不会对工件的物理性质产生太大影响。
再次,PVD涂层可以形成非常薄的涂层,通常只有几微米到几十微米厚度,不会改变工件的尺寸和形状。
此外,PVD涂层具有良好的化学稳定性和耐腐蚀性能,能够有效保护工件表面。
PVD涂层工艺在工业生产中有广泛的应用。
它适用于各种类型的工件,包括金属、陶瓷、塑料等。
PVD涂层可用于改善工件的摩擦性能、耐磨性、耐腐蚀性、导热性、电导性等方面。
PVD涂层广泛应用于航空航天、汽车、电子、机械等行业,例如用于制造飞机发动机叶片、汽车零部件、电子器件、工具刀具等。
尽管PVD涂层工艺有很多优点,但也存在一些挑战和限制。
pvd真空镀膜
![pvd真空镀膜](https://img.taocdn.com/s3/m/ff18a3e40129bd64783e0912a216147916117e40.png)
PVD真空镀膜简介PVD(Physical Vapor Deposition)真空镀膜是一种常用的表面涂层技术,通过在真空环境中将固体材料转变成蒸汽或离子态,将其沉积在基材表面上进行涂层。
PVD镀膜技术具有高附着力、优异的质量性能、较长的使用寿命等优点,被广泛应用于自动化设备、汽车、电子器件、建筑装饰等领域。
工艺过程PVD真空镀膜的工艺过程包括蒸发、溅射、离子镀等步骤。
1.蒸发:在真空腔室中加热固体材料,使其转变成蒸汽状态。
蒸发材料通常为金属或合金,如铝、铜、钛等。
这些金属材料通常具有较高的沉积速率和较好的光学性能。
2.溅射:通过电弧或磁控溅射等方法将固体材料的离子或原子从靶材表面释放,进而沉积到基材表面上。
溅射技术可以实现材料的复杂合金结构涂层,具有较高的镀膜均匀性和较好的附着力。
3.离子镀:利用离子源将离子束引导到基材表面,在表面形成均匀的离子沉积层。
离子镀技术可用于增强涂层材料的致密性和硬度,提高涂层的耐磨性和抗腐蚀性能。
应用领域PVD真空镀膜技术在多个行业和领域得到广泛应用。
以下是一些常见的应用领域:汽车PVD镀膜广泛应用于汽车行业,主要用于改善汽车外观和提高其耐腐蚀性能。
常见的应用包括车轮、车门把手、排气管等,通过PVD镀膜技术使其表面具有金属光泽、抗刮擦和抗腐蚀等特性。
建筑装饰PVD镀膜技术在建筑装饰领域被广泛应用于不锈钢表面处理,使其呈现出不同颜色和纹理,提高装饰效果和耐腐蚀性能。
常见的应用包括不锈钢门、窗户、护栏等。
电子器件PVD镀膜技术在电子器件领域被广泛应用于制作涂层薄膜和改善器件性能。
常见的应用包括显示屏保护膜、光学镜片、太阳能电池板等。
其他PVD镀膜技术还可应用于其他领域,如机械零件、医疗设备、航空航天等。
通过PVD镀膜技术改善材料的表面性能,提高其耐磨性、耐高温性、抗腐蚀性等。
优势和挑战PVD真空镀膜技术具有以下优势:1.高附着力:PVD涂层与基材表面结合紧密,具有较高的附着力,不易剥落或脱落。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
PVD镀膜工艺
PVD镀膜工艺
1.装饰件材料(底材)
(1)金属。
不锈钢、钢基合金、锌基合金等。
(2)玻璃、陶瓷。
(3)塑料。
abs、pvc、pc、sheet、尼龙、水晶等。
(4)柔性材料。
涤纶膜、pc、纸张、布、泡沫塑料、钢带等。
2.装饰膜种类
(1)金属基材装饰膜层:tin、zrn、tic、crnx、ticn、crcn、ti02、al等。
(2)玻璃、陶瓷装饰膜层:tio2、cr2o3、mgf2、zns等。
(3)塑料基材装饰膜层:ai、cu、ni、si02、ti02、ito、mgf2。
(4)柔性材料装饰膜层:al、lto、ti02、zns等。
3.部分金属基材装饰膜颜色
金属基材装饰膜的种类和色调很多。
表1为部分金属基材装饰膜的种类及颜色。
表1 部分金属基材装饰膜的种类及颜色膜层种类
色调
tinx
浅黄、金黄、棕黄、黑色
tic
浅灰色、深灰色
ticxny
赤金黄色、玫瑰金色、棕色、紫色
tin+ au
金色
zrn
金黄色
zrcxny
金色、银色
tio2
紫青蓝、绿、黄、橙红色
crnx
银白色
tixal-nx
金黄色、棕色、黑色
tixzral-nx
金黄色
3.装饰膜的镀制工艺
一.金属件装饰膜镀制工艺
比较成熟的镀膜技术有电弧离子镀、磁控溅射离子镀和复合离子镀。
下面分别从各类镀膜技术中选取一种具有代表性的典型镀制工艺进行介绍。
1)用电弧离子镀的方法为黄铜电镀亮铬或镍手表壳镀制ticn膜。
采用小弧源镀膜机和脉冲偏压电源;
(1)工件清洗、上架、入炉
工件在入炉之前要经过超声波清洗、酸洗和漂洗三道工序。
首先是在超声波清洗槽中放入按使用要求配制的金属清洗剂,利用超声波进行脱脂、清洗。
清洗之后,进行酸洗,它可以中和超声波清洗时残余的碱液,还能起到活化处理的作用。
然后进行漂洗以彻底除去酸液,漂洗时必须采用去离子纯净水或蒸馏水。
经过三洗后,即时进行烘干,温度一般控制在100℃左右,时间为1h左右。
也可以风吹干后马上人炉。
(2)镀膜前的准备工作
①清洁真空镀膜室。
用吸尘器将真空镀膜室清洁一遍。
当经过多次镀膜时,真空镀膜室的内衬板还需作定期清洗,一般是半个月清洗一次。
②检查电弧蒸发源。
工作前,要确保电弧蒸发源发源安装正确,绝缘良好,引弧针控制灵活,程合适,恰好能触及阴极表面。
③检查工件架的绝缘情况。
工件架与地之间的绝缘必须须良好,负偏压电源与工件架的接触点点必须接触良好。
以上几项工作确保没有问题后,才可以关闭真空镀膜室的门,进行抽气和镀膜。
(3)抽真空
真空抽至6.6 x 10-3pa。
开始是粗抽,从大气抽至5pa左右,用油扩散泵进行细抽。
在粗抽时,可以烘烤加热至150℃。
伴随镀膜室温度的升高,器壁放气会使真空度降低,然后又回升,等到温度回升到6.6 x 10-3pa时方可进行镀膜工作。
(4)轰击清洗
①氩离子轰击清洗
真空度:通人高纯度氩气(99.999%)真空度保持在2~3pa。
轰击电压:800~1000v。
轰击时间:10min.。
