中南大学数字通信原理实验报告课程名称：数字通信原理实验班级：学号：姓名：指导教师：实验一数字基带信号一、实验目的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。
2、掌握AMI、HDB3码的编码规则。
3、掌握从HDB3码信号中提取位同步信号的方法。
4、掌握集中插入帧同步码时分复用信号的帧结构特点。
5、了解HDB3（AMI）编译码集成电路CD22103。
二、实验内容1、用示波器观察单极性非归零码（NRZ）、传号交替反转码（AMI）、三阶高密度双极性码（HDB3）、整流后的AMI码及整流后的HDB3码。
2、用示波器观察从HDB3码中和从AMI码中提取位同步信号的电路中有关波形。
3、用示波器观察HDB3、AMI译码输出波形。
三、实验步骤本实验使用数字信源单元和HDB3编译码单元。
1、熟悉数字信源单元和HDB3编译码单元的工作原理。
接好电源线，打开电源开关。
2、用示波器观察数字信源单元上的各种信号波形。
用信源单元的FS作为示波器的外同步信号，示波器探头的地端接在实验板任何位置的GND点均可，进行下列观察：（1）示波器的两个通道探头分别接信源单元的NRZ-OUT和BS-OUT，对照发光二极管的发光状态，判断数字信源单元是否已正常工作（1码对应的发光管亮，0码对应的发光管熄）；（2）用开关K1产生代码×1110010（×为任意代码，1110010为7位帧同步码），K2、K3产生任意信息代码，观察本实验给定的集中插入帧同步码时分复用信号帧结构，和NRZ 码特点。
3、用示波器观察HDB3编译单元的各种波形。
仍用信源单元的FS信号作为示波器的外同步信号。
（1）示波器的两个探头CH1和CH2分别接信源单元的NRZ-OUT和HDB3单元的AMI-HDB3，将信源单元的K1、K2、K3每一位都置1，观察全1码对应的AMI码（开关K4置于左方AMI 端）波形和HDB3码（开关K4置于右方HDB3端）波形。
am__dsb__单极性归零和不归零的实验报告1
实验一 幅度调制AM实验目的:1.掌握AM 基本原理；一、2.掌握AM 信号的产生方法和解调方法；二、3.掌握AM 信号的波形及包络特点。
实验内容:1.搭建AM 调制、解调系统；三、2.观察AM 信号的波形和频谱；四、3.幅度调制系统的抗噪声性能。
五、基本原理幅度调制是有调制信号去控制高频载波的幅度, 使之随调制信号作线性变化的过程。
基本原理:AM 调制的一般表达式 式中, m(t)为基带调制信号, 均值为0；A0为常数, 表示叠加的直流分量。
（1） 原理框图:（2） AM 的调制与解调三、程序 % 幅度调制 AM 信号dt=0.001; %时间采样频谱fmax=1; %信源最高频谱fc=10; %载波中心频率T=5; %信号时长N=T/dt;t=[0:N-1]*dt;mt=sqrt(2)*cos(2*pi*fmax*t); %信源A=2;s_am=(A+mt).*cos(2*pi*fc*t);figure(1)00()[()]cos cos ()cos AM c c c s t A m t t A t m t t ωωω=+=+c t()m tsubplot(211);plot(t,s_am);hold on; %画出AM信号波形plot(t,A+mt,'r--'); %表示AM包络title('AM调制信号及其包络');实验二DSB实验目的:1.掌握DSB基本原理；一、 2.掌握DSB信号的产生方法和解调方法；二、 3.掌握DSB信号的波形及包络特点。
实验内容:1.搭建DSB调制、解调系统；三、 2.观察DSB信号的波形和频谱；四、 3.幅度调制系统的抗噪声性能。
五、知识要点和原理六、抑制载波的双边带调制:七、其特点是在时域无直流分量, 在频域无载频。
八、程序dt=0.01; %时间采样频谱fmax=1; %信源最高频谱fc=10; %载波中心频率T=5; %信号时长t=0:dt:T;mt=sqrt(2)*cos(2*pi*fmax*t); %信源s=mt.*cos(2*pi*fc*t);plot(t,s);hold on; %画出DSB信号波形plot(t,mt,'r--'); %标示mt波形plot(t,-mt,'r--'); %标示mt波形title('DSB调制信号及其包络');hold off;grid on实验三单极性归零码的实现一: 实验原理:单极性归零码（ＲＺ）即是以高电平和零电平分别表示二进制码１和０, 而且在发送码１时高电平在整个码元期间T 只持续一段时间τ, 其余时间返回零电平．在单极性归零码中, τ／T 称为占空比．单极性归零码的主要优点是可以直接提取同步信号, 因此单极性归零码常常用作其他码型提取同步信号时的过渡码型．也就是说其他适合信道传输但不能直接提取同步信号的码型, 可先变换为单极性归零码, 然后再提取同步信号．二: 仿真程序:clc;clear all;x=[1 0 0 1 0 1 0];t0=100;t=0:1/t0:length(x);for i=1:length(x);if x(i)==1;for j=1:t0/2;y((i-1)*t0+j)=1;endelsefor j=1:t0;y((i-1)*t0+j)=0;endendendy=[y,x(i)];plot(t,y);title('1 0 0 1 0 1 0')axis([0 i -0.1 1.1]);实验四单极性不归零码的实现二、一、基本原理:三、所谓单极性不归零码是在整个码元期间电平保持不变, 在这种编码中利用高电平和低电平分别表示二进制信息“1”, “0”。
精品文档-数字通信原理(李白萍)-第5章
其中
sn
(t
)
g0 (t g1(t
nTB ) 以概率p出现 nTB ) 以概率1 p出现
(5-2) (5-3)
18
第 5 章 基带传输理论
为了使频谱分析的物理概念清楚， 推导过程简化， 我们可 以把s(t)分解成稳态项v(t)和交变项u(t)， 即
s(t)=v(t)+u(t) (5-4)
第 5 章 基带传输理论
第 5 章 基带传输理论

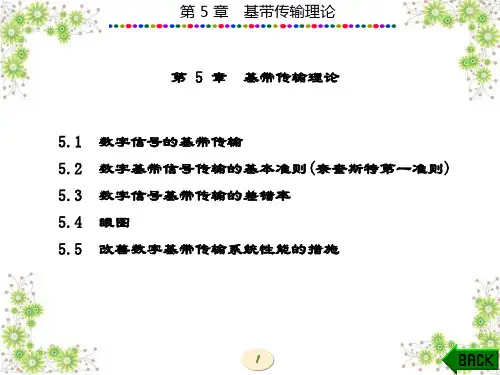

5.1 数字信号的基带传输 5.2 数字基带信号传输的基本准则(奈奎斯特第一准则) 5.3 数字信号基带传输的差错率 5.4 眼图 5.5 改善数字基带传输系统性能的措施
1
第 5 章 基带传输理论
5.1 5.1.1
数字基带传输系统的基本结构方框图如图5-1所示。 它主要 由码型变换器、 发送滤波器、 信道、 接收滤波器、 抽样判决 器和码元再生电路等组成。 为了保证系统能可靠、 有序的工作， 还在其中加入了同步系统。
14
第 5 章 基带传输理论
无论采用什么形式的波形和码型， 数字基带信号都可以用
统一的数学表达式来表示。 设构成数字基带信号的基本波形为
g(t)， 若令g0(t)代表“0”， g1(t)代表“1”， 码元间隔为 TB, 则数字基带信号可表示成
s(t) bn g(t nTB ) n
(5-1)
式中， bng(t－nTB)表示第n个码元波形； bn是第n个码元的 相对幅度，其电平值(0、 1或－1、 1等)是随机的。
由题意分析，g1(t)是幅度为A、宽度为TB的矩形脉冲，故 G1(f)=ATB Sa(πfTB)
该频谱的第一个零点为f=1/TB=fB， 所以G1(f)的带宽为fB， 则 随机序列的带宽仅由g1(t)的带宽决定， 即
通信原理硬件实验报告(最新-哈工程)
实验报告哈尔滨工程大学教务处制实验一、数字基带信号实验一、实验目的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点2、掌握AMI、HDB2的编码规则3、了解HDB3(AMI）编译码集成电路CD22103.二、实验仪器双踪示波器、通信原理VI实验箱一台、M6信源模块三、实验内容1、用示波器观察单极性非归零码（NRZ)、传号交替反转码(AMI)、三阶高密度双极性码（HDB3)、整流后的AMI码及整流后的HDB3码。
2、用示波器观察从HDB3码中和从AMI码中提取位同步信号的电路中有关波形。
3、用示波器观察HDB3、AMI译码输出波形.四、基本原理1、单极性码、双极性码、归零码、不归零码对于传输数字信号来说，最常用的方法是用不同的电压电平来表示两个二进制数字，即数字信号由矩形脉冲组成。
a)单极性不归零码,无电压表示”0"，恒定正电压表示"1”，每个码元时间的中间点是采样时间,判决门限为半幅电平。
b)双极性不归零码，”1"码和"0”码都有电流，”1”为正电流，"0"为负电流，正和负的幅度相等,判决门限为零电平。
c)单极性归零码，当发”1"码时，发出正电流，但持续时间短于一个码元的时间宽度，即发出一个窄脉冲；当发"0"码时，仍然不发送电流。
d)双极性归零码，其中”1"码发正的窄脉冲，”0"码发负的窄脉冲，两个码元的时间间隔可以大于每一个窄脉冲的宽度，取样时间是对准脉冲的中心。
归零码和不归零码、单极性码和双极性码的特点：不归零码在传输中难以确定一位的结束和另一位的开始，需要用某种方法使发送器和接收器之间进行定时或同步；归零码的脉冲较窄，根据脉冲宽度与传输频带宽度成反比的关系,因而归零码在信道上占用的频带较宽。
单极性码会积累直流分量，这样就不能使变压器在数据通信设备和所处环境之间提供良好绝缘的交流耦合，直流分量还会损坏连接点的表面电镀层；双极性码的直流分量大大减少，这对数据传输是很有利的2、AMI、HDB3码特点(1)AMI码我们用“0"和“1”代表传号和空号。
数字频带传输系统实验报告(通信原理)
电子信息与自动化学院《通信原理》实验报告学号： 姓名：实验五：数字频带传输系统实验 一、实验原理数字频带信号通常也称为数字调制信号，其信号频谱通常是带通型的，适合于在带通型信道中传输。
数字调制是将基带数字信号变换成适合带通型信道传输的一种信号处理方式，正如模拟通信一样，可以通过对基带信号的频谱搬移来适应信道特性，也可以采用频率调制、相位调制的方式来达到同样的目的。
1.调制过程 1）2ASK如果将二进制码元“0”对应信号0，“1”对应信号t f A c π2cos ，则2ASK ：()()cos 2T n s c n s t a g t nT A f t π⎧⎫=-⎨⎬⎩⎭∑{}1,0∈n a ，()⎩⎨⎧≤≤=其他 0T t 0 1st g 。
可以看到，上式是数字基带信号()()∑-=nsnnT t g a t m 经过DSB 调制后形成的信号。
其调制框图如图1所示：图1 2ASK 信号调制框图2ASK 信号的功率谱密度为：()()()][42c m c m s f f P f f P A f P ++-=2）2FSK将二进制码元“0”对应载波t f A 12cos π，“1”对应载波t f A 22cos π，则形成2FSK 信号，可以写成如下表达式：()()()()()12cos 2cos 2T n s n n s n nns t a g t nT A f t a g t nT A f t πϕπθ=-++-+∑∑当0=n a 时，对应的传输信号频率为1f ；当1=n a 时，对应的传输信号频率为2f 。
上式中，n ϕ、n θ是两个频率波的初相。
2FSK 也可以写成另外的形式如下：()()cos 22T c n s n s t A f t h a g t nT ππ∞=-∞⎛⎫=+- ⎪⎝⎭∑其中，{}1,1-+∈n a ，()2/21f f f c +=，()⎩⎨⎧≤≤=其他0T t 0 1s t g ，12f f h -=为频偏。
通信原理 码型变换 实验报告
学校代码： 10128学号：内蒙古工业大学信息工程学院实验报告课程名称：通信原理实验名称：_______码型变换实验______实验类型：验证性□综合性□设计性□实验室名称：格物楼B座通信实验室102班级：电子09-1班学号：姓名：组别：同组人：成绩：实验日期： 2012/5/30预习报告一、实验目的1．了解几种常见的数字基带信号。
2．掌握常用数字基带传输码型的编码规则。
二、实验内容1．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码的波形。
2．观察全0码或全1码时各码型波形。
3．观察HDB3码、AMI码、BNRZ码正、负极性波形。
4．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
三、实验器材1．信号源模块2．码型变换模块3．20M双踪示波器一台4．频率计（可选）一台5．连接线若干实验报告一、实验目的5．了解几种常见的数字基带信号。
6．掌握常用数字基带传输码型的编码规则。
二、实验内容3．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码的波形。
4．观察全0码或全1码时各码型波形。
7．观察HDB3码、AMI码、BNRZ码正、负极性波形。
8．观察NRZ码、RZ码、BRZ码、BNRZ码、AMI码、CMI码、HDB3码、BPH码经过码型反变换后的输出波形。
三、实验器材6．信号源模块7．码型变换模块8．20M双踪示波器一台9．频率计（可选）一台10．连接线若干四、实验原理1．编码规则①NRZ码NRZ码的全称是单极性不归零码，在这种二元码中用高电平和低电平（这里为零电平）分别表示二进制信息“1”和“0”，在整个码元期间电平保持不变。
例如：②RZ码RZ码的全称是单极性归零码，与NRZ码不同的是，发送“1”时在整个码元期间高电平只持续一段时间，在码元的其余时间内则返回到零电平。
通信原理实验报告实验四-时分复用数字基带通信系统
实验四时分复用数字基带通信系统电子二班 044 陈增贤一、实验目的1.掌握时分复用数字基带通信系统的基本原理及数字信号传输过程。
2.掌握位同步信号抖动、帧同步信号错位对数字信号传输的影响。
3.掌握位同步信号、帧同步信号在数字分接中的作用。
二、实验内容1.用数字信源模块、数字终端模块、位同步模块及帧同步模块连成一个理想信道时分复用数字基带通信系统，使系统正常工作。
2.观察位同步信号抖动对数字信号传输的影响。
3.观察帧同步信号错位对数字信号传输的影响。
4.用示波器观察分接后的数据信号、用于数据分接的帧同步信号、位同步信号。
三、基本原理本实验要使用数字终端模块。
1. 数字终端模块工作原理：原理框图如图4-1所示，电原理图如图4-2所示(见附录)。
它输入单极性非归零信号、位同步信号和帧同步信号，把两路数据信号从时分复用信号中分离出来，输出两路串行数据信号和两个8位的并行数据信号。
两个并行信号驱动16个发光二极管，左边8个发光二极管显示第一路数据，右边8个发光二极管显示第二路数据，二极管亮状态表示“1”，熄灭状态表示“0”。
两个串行数据信号码速率为数字源输出信号码速率的1/3。
延迟1延迟2整形延迟3FS-INBS-INS-INFD FD-7FD-15FD-8FD-16BD显示串/并变换串/并变换F2÷3并/串变换并/串变换D2B1F1D1SD-DBD显示B2图4-1 数字终端原理方框图延迟1、延迟2、延迟3、整形及÷3等5个单元可使串/并变换器和并/串变换器的输入信号SD 、位同步信号及帧同步信号满足正确的相位关系，如图4-3所示。
移位寄存器40174把FD 延迟7、8、15、16个码元周期，得到FD-7、FD-15、FD-8（即F1）和FD-16（即F2）等4个帧同步信号。
在FD-7及BD 的作用下，U65（4094）将第一路串行信号变成第一路8位并行信号，在FD-15和BD 作用下，U70（4094）将第二路串行信号变成第二路8位并行信号。
数字通信原理第5章 数字信号传输
这一信号传输速率与理想低通截止 频率的关系就是数字信号传输的一个重 要准则——奈奎斯特第一准则，简称奈 氏第一准则。
3.滚降低通传输网络
具有奇对称滚降特性的低通滤波器作 为图5-7所示的传输网络。 图5-12定性画出滚降低通的幅频特性。
图5-12 滚降低通的幅频特性
1 / 2) 只要滚降低通的幅频特性以 C( f c， 点呈奇对称滚降，则可满足无码间干扰的 条件（此时仍需满足符号速率= 2 f c ）。
图5-1 二进制数字信号信号序列的基本波形
图5-3是几种随机二进制数字信号序 列的功率谱曲线（设“0”码和“1”码 出现的概率均为1/2）。
图5-3 二进制数字信号序列的功率谱
经分析得出，随机二进制数字信号 序列的功率谱包括连续谱和离散谱两个 部分（图中箭头表示离散谱分量，连续 曲线表示连续谱分量）。
图5-15
AMI码及功率谱
例如： 二进码序列：1 1 0 1 0 0 1 0 0 0 1 1 AMI码序列：+l-10 +1 0 0-1 0 0 0+1-1 AMI码符合要求，是CCITT建议采 用的传输码型之一。
但AMI码的缺点是二进码序列中的“0” 码变换后仍然是“0”码，如果原二进码序列 中连“0”码过多，AMI码中便会出现长连 “0”，这就不利于定时钟信息的提取。 为了克服这一缺点，引出了HDB3码。
信道是各种电缆，其传递函数是L（）， n（t）为噪声干扰。
接收滤波器的传递函数为E（ ）, 其作用是限制带外噪声进入接收系统以 提高判决点的信噪比，另外还参与信号 的波形形成（形成判决点的波形）。
接收滤波器的输出端（称为抽样判决 点或简称判决点）波形用R（t）表示，其 频谱为R（ ）。
通信原理实验指导书
通信原理实验指导书信息工程系目录实验一数字信号源实验 (3)实验二数字调制实验 (7)实验三2ASK、2FSK数字解调实验..............................................1 7 实验四PCM编译码及TDM时分复用实验 (23)实验一数字信号源实验一、实验目的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。
2、掌握集中插入帧同步码时分复用信号的帧结构特点。
3、掌握数字信号源电路组成原理。
二、实验内容1、用示波器观察单极性非归零码（NRZ）、帧同步信号（FS）、位同步时钟（BS）。
2、用示波器观察NRZ、FS、BS三信号的对应关系。
3、学习电路原理图。
三、基本原理本模块是实验系统中数字信号源，即发送端，其原理方框图如图1-1所示。
本单元产生NRZ信号，信号码速率约为170.5KB，帧结构如图1-2所示。
帧长为24位，其中首位无定义，第2位到第8位是帧同步码（7位巴克码1110010），另外16位为2路数据信号，每路8位。
此NRZ信号为集中插入帧同步码时分复用信号。
发光二极管亮状态表示‘1’码，熄状态表示‘0’码。
本模块有以下测试点及输入输出点：∙ CLK-OUT 时钟信号测试点，输出信号频率为4.433619MHz ∙ BS-OUT 信源位同步信号输出点/测试点，频率为170.5KHz ∙ FS 信源帧同步信号输出点/测试点,频率为7.1KHz∙ NRZ-OUT NRZ信号输出点/测试点图1-3为数字信源模块的电原理图。
图1-1中各单元与图1-3中的元器件对应关系如下：∙晶振CRY：晶体；U1：反相器7404∙分频器US2：计数器74161；US3：计数器74193；US4：计数器40160∙并行码产生器KS1、KS2、KS3：8位手动开关，从左到右依次与帧同步码、数据1、数据2相对应；发光二极管左起分别与一帧中的24位代码相对应∙八选一US5、US6、US7：8位数据选择器4512∙三选一US8：8位数据选择器4512∙倒相器US10：非门74HC04∙抽样US9：D触发器74HC74图1-1 数字信源方框图图1-2 帧结构下面对分频器，八选一及三选一等单元作进一步说明。
