电力系统111
低频减载
（2)发电区域与用电区域的距离加长，形成各局部电力系统内发电容量与用电容量严重不平衡。
因此，一个大型发电厂或一条超高压输电线的切除，将导致各局部电力系统功率严重失衡，受电区电力系统功率缺额很大，造成系统频率下降，严重时将导致全网频率崩溃。
同时，现代电力系统调节频率的能力在下降，其原因为:
Tutor：LiAng
Abstract:With the enlargement of power system scale, power system economy has gained remarkable improvement. At the same time, the ability of resisting disturbance is weakened. This paper introduces primary characteristic of modern power system, expounds the concept of frequency and enumerates the influence of frequency deviation on every aspect in power system. Accordingly, it is indicated that frequency is an important index of modern power system, and frequency control is necessary to power system operation. Then, this paper explains the meaning of Under Frequency Load Shedding (UFLS) and development actualities. Besides, traditional method, semi-adaptive method, self-adaptive method are compared. Under-frequency load shedding, as the third defensive line of power system, is one of the most effective methods to mitigate the frequency collapses. This paper analyses the faults at different running conditions, in accordance with Hanzhong power system, to make the right stability control strategy suitable to Hanzhong power system. In the basis introduction of under-frequency load shedding, with the study of Hanzhong power system, considering the distribution of power network after the operation of 3# transformer we put forward a theory of different stations make a teamwork to condense the reaction time, aiming to optimize the stability control strategy in order to raise the security and economics ofHanzhong power system.

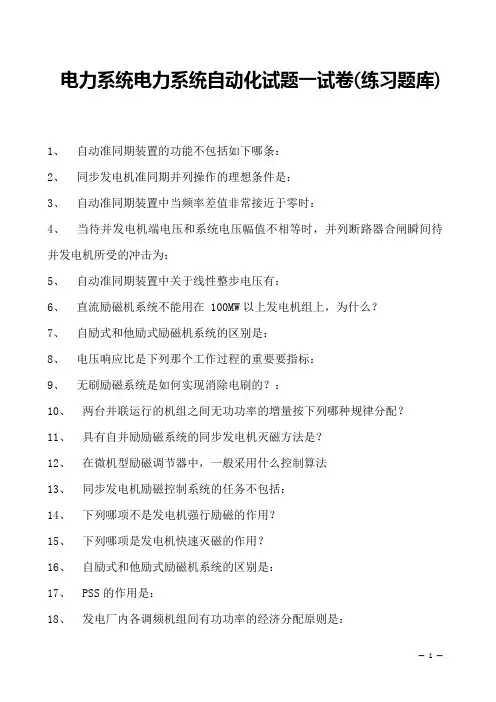

电力系统电力系统自动化试题一试卷(练习题库)(2023版)
电力系统电力系统自动化试题一试卷(练习题库)1、自动准同期装置的功能不包括如下哪条：2、同步发电机准同期并列操作的理想条件是：3、自动准同期装置中当频率差值非常接近于零时：4、当待并发电机端电压和系统电压幅值不相等时，并列断路器合闸瞬间待并发电机所受的冲击为：5、自动准同期装置中关于线性整步电压有：6、直流励磁机系统不能用在 100MW以上发电机组上，为什么？7、自励式和他励式励磁机系统的区别是：8、电压响应比是下列那个工作过程的重要要指标：9、无刷励磁系统是如何实现消除电刷的？：10、两台并联运行的机组之间无功功率的增量按下列哪种规律分配？11、具有自并励励磁系统的同步发电机灭磁方法是？12、在微机型励磁调节器中，一般采用什么控制算法13、同步发电机励磁控制系统的任务不包括：14、下列哪项不是发电机强行励磁的作用？15、下列哪项是发电机快速灭磁的作用？16、自励式和他励式励磁机系统的区别是：17、 PSS的作用是：18、发电厂内各调频机组间有功功率的经济分配原则是：19、关于电网频率，下列说法正确的是：20、由多个区域联合而成的电力系统调频时如何判断负荷的变动发生在哪个区域？21、负荷的频率调节效应是指22、下列各项哪个不是利用频率偏差的积分作为输入量来调频的方式的优点？23、调频与有功功率控制之间的关系是：24、在调速器的调节作用下，发电机输出有功和频率之间的关系是：25、由多个区域联合而成的电力系统根据什么量来调频？26、低频减负荷装置特殊级的动作时限27、自动减负荷装置的工作原理是什么？28、电力系统中，一般要求频率瞬时值不能低于29、自动减载装置中特殊轮（后备轮）的作用是：30、自动减载装置中特殊轮（后备轮）与正常轮的区别是：31、 SCADA的作用是：32、电力系统调度采用的安全分析方法是：33、等值网络法的作用是：34、同步发电机组的并列操作的原则是：35、自动准同期装置中恒定越前时间的大小与哪些因素有关？36、自动准同期装置中线性整步电压与哪些因素有关？37、同步发电机励磁电流的变化影响下列哪些量的变化？38、同步发电机励磁自动控制有哪些作用？39、继电强励的主要指标是：40、关于发电机无功调节特性，下列说法正确的是：41、关于发电机无功调节特性，下列说法正确的是：42、对发电机无功调节特性进行调整的目的是：43、自动调频的技术方案不能借鉴自动调压的技术方案的原因是：44、关于调速器，下列说法正确的是：45、关于发电机的功率频率特性，下列说法正确的是：46、调频系统的主要任务是：47、关于调频器，哪些说法正确？48、关于调速器，下列说法正确的是：49、低频减载装置中系统最大功率缺额是如何计算的？50、按频率自动减载装置的缺点是：51、自动准同期并列的特点是首先发电机投入电网，然后加励磁电流。
电力系统智能化与经济效益分析
电力系统智能化与经济效益分析关键信息项1、电力系统智能化项目名称：＿___________________________2、智能化实施的起止时间：＿___________________________3、预计经济效益提升的目标：＿___________________________4、智能化技术应用的具体领域：＿___________________________5、各方在项目中的责任和权利：＿___________________________6、数据安全与隐私保护措施：＿___________________________7、风险评估与应对策略：＿___________________________8、效益评估的指标和方法：＿___________________________11 引言随着科技的不断发展，电力系统的智能化已成为当今电力行业的重要发展趋势。
本协议旨在探讨电力系统智能化所带来的经济效益，并明确各方在相关项目中的权利和义务。
111 电力系统智能化的背景介绍当前电力行业的发展现状，强调智能化对于提高电力系统运行效率、可靠性和经济性的重要意义。
112 协议的目的和范围明确本协议的目的是分析电力系统智能化的经济效益，以及规范各方在相关活动中的行为。
确定协议的适用范围，包括涉及的电力系统设施、智能化技术应用等方面。
21 电力系统智能化的具体内容详细描述电力系统智能化所涵盖的技术和措施，如智能监测、智能控制、智能调度等。
211 智能监测技术包括对电力设备状态、电力参数的实时监测和数据采集，以及相关传感器和监测系统的应用。
212 智能控制技术涉及电力系统的自动化控制、优化控制策略，以提高能源利用效率和系统稳定性。
213 智能调度技术阐述如何通过智能化算法实现电力资源的优化分配和调度，降低系统运行成本。
31 经济效益分析方法介绍用于评估电力系统智能化经济效益的具体方法和指标，如成本降低、收益增加、能源节约等方面的量化计算。
电力系统稳态分析课后答案
电力系统稳态分析一、单项选择题(本大题共10分，共 10 小题，每小题 1 分)1. 丰水季节，宜作为调频电厂的是( )。
A. 热电厂B. 核电厂C. 有调节性能的水电厂D. 中温中压火电厂2. 隐极式发电机的有功功率功角关系为( )。
A.B.C.D.3. 按线路长度计算功率的初分布的条件是( )。
A. 网络中所有导线单位长度的电阻相同 B. 网络中所有导线单位长度的电抗相同 C. 网络中所有导线单位长度的电纳相同 D. 网络中所有导线单位长度的阻抗相同4. 升压结构三绕组变压器高、中压绕组之间的短路电压百分值( )。
A. 大于中、低压绕组之间的短路电压百分值B. 等于中、低压绕组之间的短路电压百分值C. 小于中、低压绕组之间的短路电压百分值D. 不大于中、低压绕组之间的短路电压百分值 5. 若网络中共有n个节点，其中有1个平衡节点，有m 个PV节点，其余为PQ节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程组中待求状态变量的个数为( )。
A. n-m-1个电压相角和m个电压幅值B. n-1个电压相角和m个电压幅值C. n-1个电压相角和n-m-1个电压幅值D. n-1个电压相角和n-m个电压幅值6. 线路末端输出有功功率与线路始端输入有功功率的比值，常用百分值表示的是( )。
A. 输电效率B. 最大负荷利用小时数C. 线损率D. 网损率7. 运用牛顿-拉夫逊迭代法时应使选择的初值( )。
A. 不等于精确解B. 远大于精确解C. 接近精确解D. 远小于精确解8. 双绕组变压器的电纳( )。
A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算)。
9. 电力系统电压波动产生的原因有(A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起10. 决定电能生产、输送和消费同时进行的特点是( )。

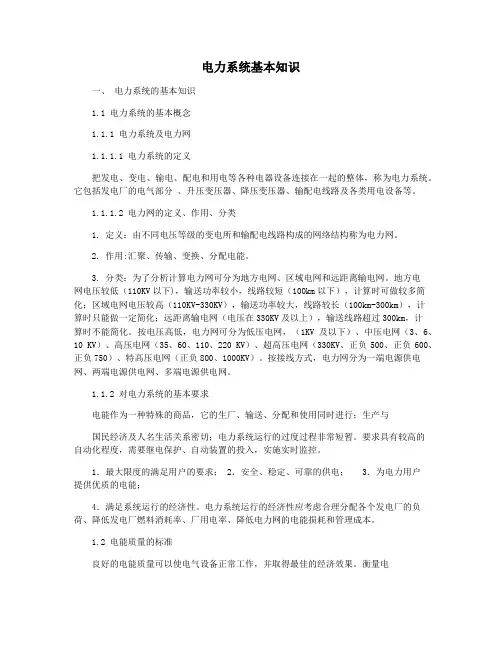

电力系统基本知识
电力系统基本知识一、电力系统的基本知识1.1 电力系统的基本概念1.1.1 电力系统及电力网1.1.1.1 电力系统的定义把发电、变电、输电、配电和用电等各种电器设备连接在一起的整体，称为电力系统。
它包括发电厂的电气部分、升压变压器、降压变压器、输配电线路及各类用电设备等。
1.1.1.2 电力网的定义、作用、分类1. 定义：由不同电压等级的变电所和输配电线路构成的网络结构称为电力网。
2. 作用:汇聚、传输、变换、分配电能。
3. 分类：为了分析计算电力网可分为地方电网、区域电网和远距离输电网。
地方电网电压较低（110KV以下)，输送功率较小，线路较短（100km以下），计算时可做较多简化；区域电网电压较高（110KV-330KV），输送功率较大，线路较长（100km-300km），计算时只能做一定简化；远距离输电网（电压在330KV及以上），输送线路超过300km，计算时不能简化。
按电压高低，电力网可分为低压电网，（1KV及以下）、中压电网（3、6、10 KV）、高压电网（35、60、110、220 KV）、超高压电网（330KV、正负500、正负600、正负750）、特高压电网（正负800、1000KV）。
按接线方式，电力网分为一端电源供电网、两端电源供电网、多端电源供电网。
1.1.2 对电力系统的基本要求电能作为一种特殊的商品，它的生厂、输送、分配和使用同时进行；生产与国民经济及人名生活关系密切；电力系统运行的过度过程非常短暂。
要求具有较高的自动化程度，需要继电保护、自动装置的投入，实施实时监控。
1．最大限度的满足用户的要求； 2．安全、稳定、可靠的供电； 3．为电力用户提供优质的电能；4．满足系统运行的经济性。
电力系统运行的经济性应考虑合理分配各个发电厂的负荷、降低发电厂燃料消耗率、厂用电率、降低电力网的电能损耗和管理成本。
1.2 电能质量的标准良好的电能质量可以使电气设备正常工作，并取得最佳的经济效果。

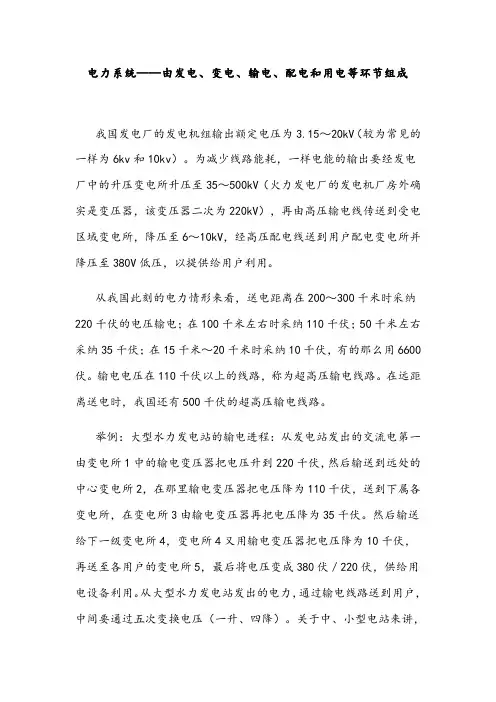

电力系统——由发电、变电、输电、配电和用电等环节组成
电力系统——由发电、变电、输电、配电和用电等环节组成我国发电厂的发电机组输出额定电压为3.15～20kV（较为常见的一样为6kv和10kv）。
为减少线路能耗，一样电能的输出要经发电厂中的升压变电所升压至35～500kV（火力发电厂的发电机厂房外确实是变压器，该变压器二次为220kV），再由高压输电线传送到受电区域变电所，降压至6～10kV，经高压配电线送到用户配电变电所并降压至380V低压，以提供给用户利用。
从我国此刻的电力情形来看，送电距离在200～300千米时采纳220千伏的电压输电；在100千米左右时采纳110千伏；50千米左右采纳35千伏；在15千米～20千米时采纳10千伏，有的那么用6600伏。
输电电压在110千伏以上的线路，称为超高压输电线路。
在远距离送电时，我国还有500千伏的超高压输电线路。
举例：大型水力发电站的输电进程：从发电站发出的交流电第一由变电所1中的输电变压器把电压升到220千伏，然后输送到远处的中心变电所2，在那里输电变压器把电压降为110千伏，送到下属各变电所，在变电所3由输电变压器再把电压降为35千伏。
然后输送给下一级变电所4，变电所4又用输电变压器把电压降为10千伏，再送至各用户的变电所5，最后将电压变成380伏／220伏，供给用电设备利用。
从大型水力发电站发出的电力，通过输电线路送到用户，中间要通过五次变换电压（一升、四降）。
关于中、小型电站来讲，中间变换电压的次数就少一些，这要依照发电视发出的电压、输送线路的远近等具体情形来确信。
1．发电发电厂发电机通常都是三相发电机（能产生幅值相等、频率相等（50Hz）、相位互差120°电势的发电机），提供的是三相交流电，以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路；U、V、W称为三相，相与相之间的电压是线电压，电压为380V；相与中心线之间称为相电压，电压是220V。
那根零线，相当于发电机的轴心，电势为零，因此叫做零线。
xtr111参数手册
xtr111参数手册1. 简介XTR111是一款高精度电流和电压转换器，具有广泛的应用领域。
本参数手册将介绍XTR111的主要特性、电气参数和工作原理，以帮助用户充分了解和正确使用该设备。
2. 特性概述- 高精度：XTR111具有优秀的电流和电压测量精度，可满足各类精密测量需求。
- 宽输入电压范围：XTR111可在较大的输入电压范围内工作，适用于各种电源和信号传输环境。
- 温度补偿：XTR111内置了温度补偿电路，可自动校正温度对测量结果的影响，提高稳定性和准确度。
- 低功耗：XTR111采用低功耗设计，适合用于电池供电或需要节能的应用中。
- 通信接口：XTR111支持多种通信接口，如SPI和I2C，以便用户方便地与其他设备进行数据交互。
3. 电气参数- 输入电压范围：XTR111的输入电压范围为0V至5V，可覆盖大部分应用场景。
- 电流测量范围：XTR111可测量的电流范围为0A至20A，适用于各种电流测量需求。
- 工作温度范围：XTR111的工作温度范围为-40℃至85℃，能够适应各类工作环境。
- 输出分辨率：XTR111的输出分辨率为16位，可提供较高的数据精度和准确度。
- 供电电压：XTR111的供电电压为3.3V至5.5V，可适应不同的供电环境。
4. 工作原理XTR111利用内部放大器和增益控制电路对输入电流和电压进行放大和转换。
它使用高精度的模拟数字转换器（ADC）将模拟信号转换为数字信号，并通过通信接口将数据传输给主控设备。
同时，XTR111内置的温度传感器和温度补偿电路，能够自动校正温度对测量结果的影响，提高测量的准确性和稳定性。
5. 应用领域- 工业自动化：XTR111可用于测量和监控工业设备中的电流和电压，以实现对设备状态的实时分析和控制。
- 电力系统：XTR111可用于电力系统中的电流和电压测量，用于实现电能计量和电力负荷分析。
- 仪器仪表：XTR111的高精度和稳定性使其成为仪器仪表中常用的测量模块，广泛应用于各种精密测量设备中。
电力系统标幺值
• 标幺值：
R*
R ZB
P*
P SB
X*
X ZB
Q Q* SB
S*
S S B电力系统标幺值
• 基准值的选取 三相电路中基准值的选取和约束条件
U 3 Z I S 3 U I
电力系统标幺值
• 如果选取的基准值满足
UB 3ZBIB SB 3UBIB
• 通常取 U B 、 S B 为基准
Sd 10MVA
Sd 100MVA
Sd SNmax
不同的电压等级选择不同的电压基准: Udi Uavi
2、电力系统各元件标幺值的计算 统一基准：Sd，Ud(i)
➢发电机：
XG*
XN*G
UN2 SN
Sd Ud2
➢变压器：
XT*
Uk %UN2 100 SN
Sd Ud2
➢输电线路： XW*L
XWL
Sd Ud2
jxT1 jJ4.376Х10-2
RL1 jBL1/2
jXL1 jBL1/2
jxT1
j4.376Х10-2
RL2 jXL2
电力系统标幺值
二、标幺值（标么值） 有名值（欧、西、千伏、千安、兆伏安）
1、定义：标幺值= 基准值（与对应有名值的量刚相同） 标幺值—没有单位的相对值参数 三相与单相公式一致 结果清晰 易于判断结果对否 简化计算 无量纲，概念不清
电力系统标幺值
电力系统标幺值
取kBkT,以 110为 kV基本U 级 B1， 10， kV UIB11010.5/192.5145， 5kV UIB1106.6/1160.6kV
G: T1:
x d(B)
xd
SB U2
电力系统基本知识
电力系统基本知识电力系统是现代社会不可或缺的基础设施之一，电力系统由主要的发电、输电和配电三部分组成。
在这个过程中，能量从能源的来源通过输电，最终到达消费者。
在这篇文章中，我将讨论电力系统的基础知识，包括电力系统结构、电力系统组成部分、电力系统的运行原理和安全问题。
一、电力系统结构电力系统结构包括三个方面：发电系统、输电系统和配电系统。
发电系统提供电力，输电系统负责把电力从发电站传输到各个城市、地区、企业，配电系统则是把输送来的电力传递给住宅和商业用户等最终消费者。
二、发电系统发电系统主要包括燃煤发电、水力发电、核能发电、风能发电、太阳能发电等。
不同的发电方式，有不同的优缺点。
燃煤发电是最常见的一种发电方式。
它的优点是成本低，因为燃煤是易得的。
然而，这个方法会产生大量的温室气体，加重环境负担。
水力发电由于具有稳定性、可持续性和环保性等优势，是比较理想的一种发电方式。
然而，其缺点是需要特定的条件，比如水资源，而且在干旱时期会产生一定的影响。
核能发电仍然是一种有争议的发电方式，尽管核能发电的成本很低，且排放温室气体少。
但是，其使用有核废料的问题还没有得到有效解决。
而太阳能发电和风能发电是没有排放有害气体，同时也可以在很多地方使用。
然而，这些发电方式的成本较高，且其能量产生是受天气因素影响。
三、输电系统输电系统包括输电线路、变电站和输电设备等。
输电线路载有高压电流，因此需要选择安全可靠的材料、设备和设施等，以避免电力发生故障。
变电站是将高压电流转变为低压电压的设施。
输电设备的特点是需要经过高强度和持续的运行考验，尤其对于输电设备来说，在防直击雷的稳定性上更有要求。
四、配电系统配电系统包括变电站、配电设备、输电线路、变压器等。
变电站将输电线路的高压电流变成适合家庭和企业使用的低压电流。
配电设备包括开关、断路器，电表等。
变压器为配电系统提供了稳定可靠的电源。
五、电力系统的运行原理在电力系统中，能量从势能和动能转换到电能，再由高压变成稳定的低压供给用户。
电力系统的基本概念(夏道止版)
备用电源自动投入装置
备用电源自动投入装置是一种用于保障电力系统稳定 运行的设备。
输标02入题
当主电源发生故障导致停电时，备用电源自动投入装 置能够自动检测并快速将备用电源投入运行，以尽快 恢复供电。
01
03
备用电源自动投入装置的应用范围广泛，适用于各种 类型的电力系统，尤其适用于对供电可靠性要求较高
输电线路用于将电能从发电厂传输到 负荷中心，而配电线路用于将电能从 负荷中心传输到用户。
无功补偿装置
种类
无功补偿装置主要包括并联电容器、并联电抗器和静止无功补偿 器等。
工作原理
无功补偿装置通过提供无功功率，以改善电力系统的功率因数，降 低线损，提高电网的电压质量。
在电力系统中的地位
无功补偿装置是电力系统中重要的元件，用于平衡无功功率，确保 电力系统的稳定运行。
短路器
种类
01
短路器主要分为断路器和负荷开关两类。
工作原理
02
短路器在正常运行时处于闭合状态，当发生短路或过载等故障
时，会自动断开电路。
在电力系统中的地位
03
短路器是电力系统中重要的保护元件，用于保护电路免受过流、
过压等故障的影响。
03 电力系统运行
正常运行状态
电力系统在正常运行状态下，各元件的参数和运行状态都处于规定的正常范围内。 电力系统的频率、电压和功率等参数都保持在允许的范围内，以满足用户的需求。
在电力系统中的地位
变压器是电力系统中重要的元件，用于变换电压，以满足电力输送和分 配的需要。
输电线路与配电线路
种类
在电力系统中的地位
输电线路分为架空输电线路和电缆输 电线路。配电线路分为架空配电线路 和电缆配电线路。
《电力系统自动装置》选择题题库含答案
《电力系统自动装置》题库1.自同步并列操作的合闸条件是（）。
A.发电机已加励磁, 接近同步转速B.电机未加励磁, 接近同步转速C.发电机已加励磁, 任意转速D.发电机未加励磁, 任意转速参考答案: B2.同步并列点待并发电机的电压与电力系统的电压基本相等, 其误差不应超过（）额定电压。
A.2%-5%B.5%-10%C.10%-15%D.15%-20%参考答案: B3.同步并列点待并发电机与电力系统的频率差值要求不超过（）Hz。
A.0.2-0.5B.0.1-0.15C.0.1-0.25D.0.2-0.25参考答案: C4.发电机准同步并列后立即带上了无功负荷(向系统发出无功功率), 说明合闸瞬间发电机与系统之间存在（）。
A.电压幅值差, 且发电机电压高于系统电压B.电压幅值差, 且发电机电压低于系统电压C.电压相位差, 且发电机电压超前系统电压D.电压相位差, 且发电机电压滞后系统电压参考答案: A5.AAT装置低电压继电器的动作电压一般整定为（）可满足要求。
A.额定工作电压的25%B.额定工作电压的50%C.额定工作电压的70%D.应不低于额定工作电压的70%参考答案: A6.AAT装置过电压继电器的动作电压一般整定为（）可满足要求。
A.额定工作电压的25%B.额定工作电压的50%C.额定工作电压的70%D.应不低于额定工作电压的70%7.AAT装置的动作时间为（）。
A.以1-1.5s为宜B.0sC.较长时限D.5s参考答案: A8.应用AAT装置的明备用接线方式是指正常时（）。
A.有接通的备用电源或备用设备B.有断开的备用电源或备用设备C.有断开的工作电源或工作设备D.没有断开的工作电源或工作设备参考答案: B9.要保证重合闸装置只动作一次, 装置的准备动作时间应取（）。
A.0.8～1sB.10～15sC.15～20sD.1～10s参考答案: C10.AAR装置本身的元件损坏以及继电器触点粘住或拒动时, 一次重合闸应动作（）次。
《电力系统实时动态监测系统技术规范》中的通信规约
《电力系统实时动态监测系统技术规范》中的通信规约A.1. 电力系统同步相量测量传输信息格式1A.1.1. 传输的信息PMU 能够和其他系统进行信息交换.PMU 可以和主站交换4种类型的信息：数据帧、配置帧、头帧和命令帧。
前三种帧由PMU 发出，后一种帧支持PMU 与主站之间进行双向的通讯。
数据帧是PMU 的测量结果；配置帧描述PMU 发出的数据以及数据的单位，是可以被计算机读取的文件。
头文件由使用者提供，仅供人工读取。
命令帧是计算机读取的信息，它包括PMU 的控制、配置信息。
所有的帧都以2个字节的SYNC 字开始，其后紧随2字节的FRAMESIZE 字和4字节的SOC 时标。
这个次序提供了帧类型的辨识和同步的信息。
SYNC 字的4－6位定义了帧的类型，细节如表1所示。
所有帧以CRC16 的校验字结束，而数据帧可以用校验和来结束。
CRC 16 用X 16+X 12+X 5+1多项式计算，其初始值为0（0000H ）.所有帧的传输都没有分界符。
图1描述帧传输的次序，SYNC 字首先传送，校验字最后传送。
多字节字最高位首先传送，所有的帧都使用同样的次序和格式。
该标准仅定义数据帧、配置帧、头帧和命令帧，以后可以扩充其他的帧。
first ransmittedlast transmitted. . .422图D-1 帧传输的次序表D-1 不同帧的通用字段定义12003年2月发布的试行版A.1.2. 数据帧数据帧包含测量信息，数据帧的具体格式见表D-2和表D-3的定义。
表D-3 数据帧中特殊的字节定义A.1.3. 头帧该帧应是ASCII码文件，包含了相量测量装置、数据源、数量级、变换器、算法、模拟滤波器等的相关信息。
该类帧同样具有SYNC、FRAMESIZE、SOC时标、CRC16，但头文件数据没有固定的格式。
头帧结构如表D-4所示。
A.1.4. 配置帧配置帧为PMU和实时数据提供信息及参数的配置信息，为机器可读的二进制文件。
《电力系统继电保护》试题库
宜宾职业技术学院《电力系统继电保护》试题库课程代码、1580030课程性质、专业必修课适用专业、发电厂及电力系统学分、4理论、+2（实践）负责人、王瑞参与人、二0一四年十二月试题库汇总表序号题型题目数量备注一不定相选择题1002分/题二判断题601分/题三填空题702分/题四问答题405分/题五综合分析题1010分/题六读图分析题1010分/题七计算题2015分/题汇总310电力系统自动装置技术知识点列表101电力系统运行状态102继电保护任务103继电保护原理104继电保护装置105继电保护要求106电流保护原理107瞬时电流保护整定计算108限时电流保护整定计算109过电流保护整定计算110电流保护接线111距离保护原理112瞬时距离保护整定计算113限时距离保护整定计算114定时限距离保护整定计算115距离保护影响因素116距离保护接线117纵联保护原理118发电机保护原理119变压器保护原理120微机保护基本知识宜宾职业技术学院《电力系统自动装置》试题库组卷方案电控系电气教研室《电力系统自动装置》课程组一、考试形式、闭卷考试二、考试时间、100分钟。
三、卷面分值、100分四、题型及组卷要求1、不定相选择题（14分）、共7题，每题2分。
2、判断题（6分）、共6题，每题1分。
3、填空题（10分）、共5题，每题2分。
4、问答题（20分）、共4题，每题5分。
5、综合分析题（10分）、共1题，每题10分。
6、计算题（30分）、共2题，每题15分。
7、读图分析题（10分）、共1题，每题10分。
五、适用班级、电力专业13级所有班级六、课程教学采用的教材1、《电力系统继电保护》，张保会主编，普通高等教育“十二五”规划教材，中国电力出版社。
2、课程编号、15800302015、6、1一、不定相选择题（每题2分）1、高压输电线路的故障，绝大部分是A、单相接地短路B、两相接地短路C、三相短路D、两相相间短路【代码】10122017【答案】A2、电力系统最严重的短路故障是A、单相接地短路B、两相接地短路C、三相短路D、两相相间短路。
电力系统操作设备编号讲解
计平1地
计平1甲地
计220 西表
计平1母地
计22 旁东
计220 西表地
220 东
220
西
计221中
Picture slide
your name
your caption
here
? Bullet 1
? Bullet 1
2019/6/1
郑州电力高等专科学校
Chart slide
? Bullet 1 60
? 对相同供电区域的多回路供电线路应在其双重编 号后加罗马数字以示区分，例如：东 7板（市东 Ⅱ），东 22板（市东Ⅰ）
? 为提高调度运行及现场操作的安全性，原则上载 本跳读区域内的 6~10kV 间隔双重编号不得相同
2019/6/1
郑州电力高等专科学校
2019/6/1
郑州电力高等专科学校
计221 旁
2019/6/1
郑州电力高等专科学校
? 线路甲刀闸线路侧接地刀闸命为“地”，例如： 计东1地；线路甲刀闸与开关键接地刀闸命为 “甲地”，例如 :计东1甲地;线路母线侧刀闸与 开关键接地刀闸命为“母地”，例如：计东 1母 地
2019/6/1
郑州电力高等专科学校
5、电容器、站用变
? 35kV电容器开关，按其所带电容器编号命名， 例如：香容 2，表示香山变电站 #2电容器开关。
? 主变中性点用于接地引出线上的单极刀闸，随所 在侧主变开关编号，命为“中”刀闸，例如：帘 113 中。
? 消弧线圈按其安装顺序编号，若同时安装则按其 所接主变名称编号。
2019/6/1
郑州电力高等专科学校
3、母线（母联、PT ）
? 母线联络（分段）开关命名为在其所属电压等 级简称后加上“ 0”，例如：平 350.
电力系统稳态分析部分习题答案
电力系统稳态分析部分习题答案之答禄夫天创作第一章电力系统的基本概念12 电力系统的部分接线示与图 12，各电压级的额定电压及功率输送方向已标明在图中。
题图 12 系统接线图试求：（1）发电机及各变压器高、低压绕组的额定电压；（2）各变压器的额定变比；（3）当变压器T1工作于+5%抽头，T2、T4工作于主轴头，T3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。
发电机：VGN=10.5KV,比同电压级网络的额定电压高5%。
对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。
变压器T1为升压变压器：VN2=10.5KV，等于发电机额定电压；VN1=242KV，比同电压级网络的额定电压高10%。
变压器T2为将压变压器：VN2=121KV和VN3=38.5KV，分别比同电压级网络的额定电压高10%。
同理，变压器T3：VN1=35KV和VN2=11KV。
变压器T4：VN1=220KV和VN2=121KV（2）各变压器的额定变比。
以比较高的电压作为分子。
（3）各变压器的实际比。
各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。
T4：kT3 =220/110=213电力系统的部分接线如题图13所示，网络的额定电压已在图中标明。
试求：（1）发电机，电动机及变压器高、中、低压绕组的额定电压；（2）当变压器T1高压侧工作于+2.5%抽头，中压侧工作于+5%抽头；T2工作于额定抽头；T3工作于—2.5%抽头时，各变压器的V GN实际变比；题图 13 系统接线图解（1）发电机、电动机及变压器高、中、低压绕组额定电压。
（a）发电机：网络无此电压等级，此电压为发电机专用额定电压，故VGN=13.8KV。
（b）变压器T1：一次侧与发电机直接连接，故其额定电压等于发电机额定电压；二次侧额定电压高于网络额定电压10%，故T1的额定电压为121/38.5/13.8KV。
电气工程基础(下)试卷A(答案)
武汉大学2009—2010学年度第二学期《电气工程基础（下）》试卷（A ）学号 姓名 院（系） 分数 （全部答案写在答题纸上）1 判断正误（10分，每小题1分）（1）在对远距离交流输电线路进行分析计算时，应采用分布参数和波动方程。
（√）（2）在三段式过电流保护中，一段与二段合起来称作主保护。
（√）（3）纵差动保护是由比较被保护元件两侧的电流的相位构成。
（×）（4）电力系统中，电压互感器饱和过电压只发生在系统轻载运行的情况下。
（×）（5）切除有负载的变压器比切除空载变压器更容易产生过电压。
（×）（6）在方向继电器中，规定的功率正方向是功率从母线流向线路。
（√）（7）控制回路不属于二次回路。
（×）（8）低频减负荷时，特殊级动作，基本级一定动作。
（√）（9）同步发电机以自同期方式并列时，冲击电流较大，会对系统有较大扰动。
（√）（10）在电力系统的正常状态下，可以实现电力系统的经济运行。
（√）2 名词解释（10分，第（1），（2）题3分，第（3）题4分）（1） 自然功率cZ U P 21n ，称为自然功率，在传输功率等于自然功率条件下，线路任意点的电压均与首、末端电压相等。
（2） 潜供电流在具有单相重合闸的线路中，当故障相被切除以后，通过健全相对故障相的静电和电磁耦合，在接地电弧通道中仍将流过不大的感应电流，称为潜供电流。
（3） 操作电源在发电厂和变电所中，对开关电器的远距离操作、信号设备、测量设备、继电保护和自动控制装置、事故照明、直流油泵及交流不停电装置等用电，都需有专门的供电电源，这种电源称为操作电源。
3 简答题（30分，每题6分）（1） 什么是电流保护的接线方式？常用的有哪两种？各有什么优缺点？答：电流保护的接线方式，是指电流保护中电流继电器线圈与电流互感器二次绕组之间的连接方式。
目前常用的有两种：三相星形接线和两相星形接线。
当小电流接地电网中发生不同地点的两点接地短路时，若为并行线路上的两点接地，若采用两相星形接线，则保护有2/3机会只切除一条线路，从而提高了供电的可靠性，这是两相星形接线的优点。
电力系统基础知识
电力系统根底知识简介电力系统是一个包括发电、输电、配电和终端用电等环节的供电系统。
它是现代社会运转中不可或缺的根底设施之一，为各种生产、生活以及交通等领域的电能需求提供稳定可靠的电力。
发电局部发电是电力系统的起点，通过各种不同的方式将其他形式的能源转换成电能。
常见的发电方式有热力发电、水力发电、核能发电和风能发电等。
热力发电是利用燃烧化石燃料或核反响等方式产生高温高压蒸汽，再通过汽轮机驱动发电机发电。
水力发电是利用水流的能量，通过水轮机驱动发电机发电。
风能发电那么是利用风力转动风车产生电能。
输电局部输电是把发电厂产生的电能从发电厂送到用户的过程。
高压输电线路主要通过电缆或者电网架设在地面或者高架上，以减小电能的损耗和延长输电距离，通常有220千伏、500千伏和750千伏等不同电压等级。
输电线路在铁塔、绝缘子、导线和接地电缆等配套设备的支持下，保证电能的稳定传输。
配电局部配电是将输电过程中的高电压电能转换成适合终端用户使用的低电压电能。
配电系统在各个不同的区域内将电能分成不同的支路，通过变压器等设备提供适当的电压和频率，以满足用户的电能需求。
配电系统通常包括变电站、高压配电网和低压配电网等。
终端用电局部终端用电指的是最终将电能用于生活、生产等领域的环节。
这涉及到各种电器设备和用电设施，包括家庭中的灯具、冰箱、空调等，工业部门的机器设备，以及商业领域的电脑、空调等设备。
电力系统的稳定性电力系统的稳定性是指系统在遇到外部扰动或内部失常时，能够自动恢复原有的稳定工作状态的能力。
保持电力系统的稳定性是电力工业的重要任务。
为了确保电力系统的稳定运行，需要依靠高效准确的监测和控制系统。
电力系统的平安性电力系统的平安性是指在系统运行过程中，对人员和设备的保护。
电力系统中常见的平安问题包括线路过载、断路器故障和电气火灾等。
为了提高电力系统的平安性，需要对系统进行定期检修和维护，并加强系统的保护措施。
电力系统的可持续开展电力系统的可持续开展是指在满足当前电能需求的同时，也要考虑对环境的影响和资源的长远利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1,电力系统中性点运行方式：电力系统中作为供电电源的发电机和变压器的中性点接地方2,计算负荷：根据用电设备容量统计计算求出的，用来按发热条件选择供配电系统中各元件的负荷值3,尖峰电流：指持续时间1～2s的短时最大负荷电流，主要是用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。
4,最大、最小运行方式：使电力系统短路阻抗最小、短路电流最大的运行方式为最大运行方式，使电力系统短路阻抗最大、短路电流最小的运行方式为最小运行方式。
5,一次电路、一次设备：供配电系统中担负输送、变换和分配电能任务的电路称为主电路，也叫一次电路；一次电路中的所有电气设备称为一次设备。
6,二次电路、二次设备：用来控制、指示、监测和保护一次电路运行的电路，称为二次电路。
二次电路中的所有电气设备称为二次设备。
7,继电器：一种在其输入的物理量达到规定值时，其电气量输出电路被接通货分断的自动电器。
8,.接触电压和跨步电压：接触点压是指设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差；跨步电压是指人在接地故障点附近或有电流流过的大地上行走时，加于两脚之间的电压。
1 通常电力网电压高低的划分：低压1000V及以下、中压1kV～10kV或35kV、高压35kV～110kV或220kV、超高压220kV或330kV及以上、特高压1000kV及以上。
2中性点不接地的电力系统发生单相金属性接地故障时，中性点对地电压为相电压，非故障相对地电压升高为线电压；3引起短路的原因主要有：电气绝缘损坏、误操作、鸟兽危害；4短路后经过 0.01 s，短路电流达到最大值，此电流称为短路冲击电流；5校验电气设备和导体热稳定性采用的电流是短路电流周期分量有效值；6电弧熄灭的条件是弧道中的去游离率大于游离率；7SF6气体绝缘和空气绝缘相比的优点可使电气设备减小占地面积和体积，和变压器油绝缘相比的优点能防火防爆；8）电力变压器的额定容量，是指它在规定的环境温度条件下，室外安装时，在规定的使用年限内所能连续输出的最大视在功率。
9查阅相关资料，了解以下数据：架空线路与地面的距离，在非居民区应大于 5 m，在居民区应大于 6 m，跨越建筑物时，其最小垂直距离应大于2.5 m。
10配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。
当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头。
11,10kV或6kV固定式配电装置的出线侧，在架空出线回路或有反馈可能的电缆出线回路中，应装设线路隔离开关。
12继电保护装置一般由测量部分、逻辑部分和执行部分等部分组成；13微机继电保护的硬件主要由计算机系统、模拟量数据采集系统、开关量输入输出系统、和人机接口等部分组成。
14.二次回路的交流电流回路有（互感器）供电，交流电压回路由（变压器）供电。
15.断路器位置信号用来显示断路器正常工作的位置状态。
红灯亮，表示断路器处在（合闸）位置，绿灯亮，表示断路器处在（跳闸）位置。
16一般红灯闪光，表示断路器（自动合闸），绿的闪光，表示断路器（自动跳闸）。
17《电业安全工作规程》规定人体与带电体的安全距离：10kV及以下安全距离为0.35 m；35kV安全距离为 0.6 m；18我国规定安全电流值是 30 mA.s，正常环境条件下允许持续接触的安全特低压是 50 V；1电能生产、输送、分配及使用全过程（B同一瞬间实现）2中性点不接地系统发行单相接地短路时，流过接地点的电流性质（A电容电流）3一级负荷的供电电源（C 应）由两个电源供电。
4对于一级负荷中特别重要的负荷(D)除由两个电源供电外，尚应增设应急电源5一类高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、自动灭火系统、应急照明、疏散指示标志等消防用电，应按(A 一级负荷 )要求供电。
6,10kV 及以下三相供电的电压允许偏差，在供电部门与用户产权分界处或在供用电协议规定的电能计量点处考核，为（B 额定电压的±7%）7水力发电厂的缺点（C ．投资大、工期长）8将功率因数从0.9提高到1.0所需的补偿容量，与从0.8提高到0.9所需补偿容量相比（B 更多些 ） 9用电设备台数较多、各台设备容量相差不悬殊时，宜采用(C )，一般用于干线.配变电所的负荷计算A ．二项式法B ．单位面积功率法C ．需要系数法D ．利用系数法10用电设备台数较少，各台设备容量相差悬殊时宜采用(A)，一般用于支干线和配电屏(箱)的负荷计算A ．二项式法B ．单位面积功率法C ．需要系数法D ．利用系数法11无功功率通过线路电阻时（A 产生有功功率损耗）12运行经验表明，发生几率最大的短路形式（A 单相短路 ）13无限大容量系统是一个假想系统，采用这一假想系统是为了获得在任何情况下系统的（A ）A ．电压基本维持不变B ．输出电流基本不变C ．容量基本不变D ．阻抗基本不变14）短路最严重的发生时刻（A 电源电压过零时 ）15校验电气设备和导体动稳定性采用的电流（B 短路冲击电流）16当计算变压器的电抗公式为：NN k T S U U X 100%2 欧姆时，其中U N 和S N 的单位应为（AkV 和kVA ） 17熔断器熔件上焊有小锡球是利用“冶金效应”法，其作用是为了( C 降低熔件的熔点温度 )。
18关于熔断器，下列说法中错误的是（ D ）A 电路中流过短路电流时，利用熔件产生的热量使自身熔断，从而切断电路，起到保护电器设备B ．熔断器可分为限流和不限流两大类C ．熔断器不能作正常的切断和接通电路用，而必须与其他电器配合使用D ．同一电流通过不同额定电流的熔件时，额定电流大的熔件先熔断19校验电气设备热稳定度采用的电流是( C 短路稳态电流 )。
20高压配电系统宜优先考虑的接线方式（B 放射式）21正常环境的车间或建筑物内，当大部分用电设备为中小容量，且无特殊要求时，宜采用A 树干式）配电 22某35 kV 配电装置室长70m ，按规程规定宜设置出口个数。
（ C 三个出口 ）23在继电保护的整定计算公式中考虑继电器返回系数的保护是（C 带时限过电流保护）24校验过电流保护装置的灵敏度采用的电流（A 被保护范围末端在系统最小运行方式下的两相短路电流） 25下列低压线路仪表配置错误的是（C ）A.低压动力线路上，应装设一直电流表B.如需计量电能一般应装设一只三相四线有功电能表C.任何情况下只装设一只电流表即可D.三相负荷平衡的线路可只装一只单相有功电能表1中性点不接地运行的电力系统（AB ）A ．发生单相接地，系统接地电流为电容电流B ．发生单相接地，三相用电设备可短期照常运行C ．用电设备的绝缘按相电压考虑D ．适用于110kV 及以上的电力系统2）符合下列哪几种情况时，电力负荷应为一级负荷（ABC ）A ．中断供电将造成人身伤亡时B 中断供电将影响重要用电单位的正常工作时C 中断供电将在经济上造成重大损失时D ．中断供电将造成大型影剧院等较多人员集中的重要的公共场所秩序混乱时3 二级负荷的供电系统，宜由（A 两回线路，D 专用线路）供电。
4 ）关于计算负荷,正确的说法有（BCD）A．计算负荷的大小即设备容量之和B．计算负荷是按发热条件选择电气设备的一个假定负荷C．计算负荷可认为就是半小时最大负荷 D．计算负荷和实际变动负荷的最高温升是等值的5 提高功率因数对用户供配电系统的好处（ACD）A．减小线路电压损失B．减小用电设备电流C．减小线路电能损耗 D．减小变压器容量6 XRNT型高压限流熔断器采用的灭弧措施(AD)A. 利用石英砂对电弧的吸热进行冷却灭弧B. 利用纤维质消弧管产气纵吹电弧C. 利用撞击器加速灭弧D. 利用冶金效应形成串联电弧将长弧切短加速灭弧7 ）低压断路器具有的功能（ABCD）A．通断电路 B．短路保护 C．过载保护 D．失压保护8 关于变电所主变压器台数的选择正确的说法有（ABC）A．对供有大量一、二级负荷的变电所，宜采用两台变压器B．对季节性负荷而宜于采用经济运行方式的变电所，可考虑采用两台变压器C．如果负荷集中而容量又相当大时，虽为三级负荷，也可以采用两台或以上变压器D．为提高供电可靠性，变压器台数越多来越好9 一条电力线路配置一组开关电器，一般应具备的功能（ACD）A．短路保护 B．分合线路 C．防雷保护 D．隔离电源10 在下列关于电源及供配电系统的描述中正确的说法（AC）A．高压配电线路应深入负荷中心B．主要城区内的高压供电线路应主要考虑经济性，线路可远离负荷中心C．根据负荷容量和分布，宜使变电所和配电所靠近高压负荷中心D．根据供电区域的负荷容量，可将总变电所和配电所按照平均负荷密度均匀布置11 属于起动用的继电器（ACD）A．气体继电器 B．信号继电器 C．电流继电器 D．电压继电器12（6--10）/0.4KV电力变压器仪表配置（）A.高压侧电流表一只B.高压侧有功电能表一只C.低压侧每相装一只电流表D.单独经济核算单位的变压器应装设一只无功电能表13 装有重合闸的线路，变压器，当它们的断路器跳闸后不允许或不能重合闸的情况有（）A.手动跳闸或远方控制跳闸B.重合于永久性故障又跳闸C.电流速断保护动作跳闸D.变压器瓦斯保护动作跳闸14 关于触电对人身的危害程度（ABD）A．触电时间越长，危害程度越大 B．50～60HZ工频电流对人身危害最为严重C．与触电路径无关 D．与人的体重及健康状况有关15对低压配电系统，在这缺德叙述为（AC ）A. 三相负荷较平衡，且单相负荷容量较小的供配电系统中宜采用TN-C系统，但不适用于对安全和电磁干扰要求高的场所；B.低压供电远离变电所的建筑物，对接地要求高的精密电子设备和数据处理设备，宜采用IT系统。
IT系统特别适用于住宅供电C.有信息处理设备，变频设备的场所及三相负荷不平衡的场所，宜采用TN-S系统D.对环境有防火防爆要求的场所，宜采用TT系统，在我国矿山，冶金等行业应用较多一什么是电力系统的中性点？它有哪几种运行方式？各有什么优缺点？说明各自适用范围。
答：电力系统的中性点是指作为供电电源的发电机和变压器的中性点。
电力系统的中性点有三种运行方式：①电源中性点不接地；②中性点经阻抗（消弧线圈或电阻）接地；③中性点直接接地。
前两种合称为小接地电流系统，亦称中性点非有效接地系统，或中性点非直接接地系统。
后一种中性点直接接地系统，称为大接地电流系统，亦称中性点有效接地系统。
不接地经消弧线圈接地直接接地优缺点系统发生单相接地时，接地电流很小，而且三相线电压仍然对称，三相用电设备可照常运行，这有利于提高供电的可靠性；完好相对地电压由正常运行时的相电压升高为线电压，对地绝缘应按线电压来设计。
