混凝土搅拌机电路图解析
搅拌车电气原理图课件
7
3.蓄电池
汽车“电瓶”是汽车上的储存电能的装置，其作用包括：1、当 汽车起动时，向起动机提供电能，和向仪表、发电机的磁场线圈等供 电；2、在汽车运行过程中，用电设备的用电量超过发电机的供电能 力时，蓄电池协同发电机向用电设备供电；3、当用电设备负荷较小 时，蓄电池接受发电机充电，将电能储存起来；4、起到滤波器的作 用。 蓄电池的结构 主要由极板、隔板、壳体、电解液和接线柱几部分组成。 汽车上装用的蓄电池为起动型蓄电池，对其要求输出电流大、内 阻小、容量尽可能大、强度高、可靠性好。起动型蓄电池分：普通式、 干荷式、免维护式等。 我司搅拌车蓄电池型号为6-QA-180，2只12V串联，QA代表起动干 荷型（QW代表免维护型），180代表蓄电池容量为180A·H,该参数根 据起动马达功率来确定。
2
3. 仪表系统 4. 空调系统 5. 雨刮系统 6. 玻璃升降系统 7. 灯光控制系统 8. 驾驶室液压举升系统 9. 液压散热风扇控制系统 10.门锁控制系统,点烟器和收放机
3
1.熔断器（又称保险）
熔断器作为汽车用电器重要保护元件，使用中不容许加大熔断器 容量，熔断器熔断后，必须找出短路部位并排除，不要轻易更改线束 回路；搅拌车熔断器由四部分组成：1、易熔线，2、中央配电盒32路 保险，3、六档保险盒，4、驾驶室两档总保险。
15
2）东风康明斯发动机点火控制系统
16
3）潍柴发动机点火控制电路

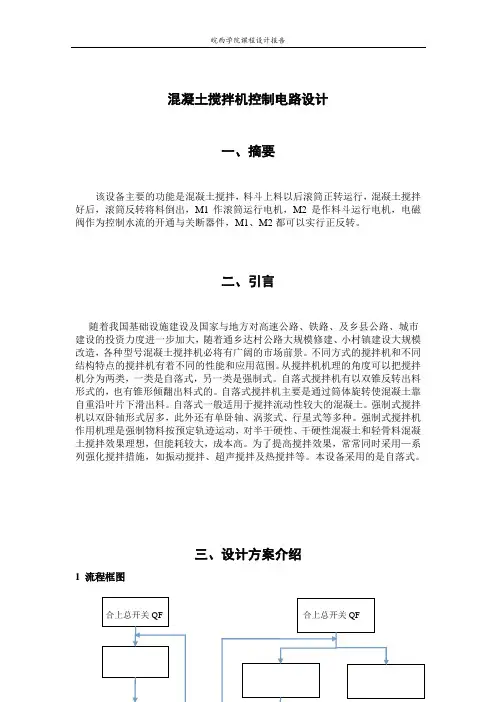

混凝土搅拌机控制电路设计
混凝土搅拌机控制电路设计一、摘要该设备主要的功能是混凝土搅拌，料斗上料以后滚筒正转运行，混凝土搅拌好后，滚筒反转将料倒出，M1作滚筒运行电机，M2是作料斗运行电机，电磁阀作为控制水流的开通与关断器件，M1、M2都可以实行正反转。
二、引言随着我国基础设施建设及国家与地方对高速公路、铁路、及乡县公路、城市建设的投资力度进一步加大，随着通乡达村公路大规模修建、小村镇建设大规模改造，各种型号混凝土搅拌机必将有广阔的市场前景。
不同方式的搅拌机和不同结构特点的搅拌机有着不同的性能和应用范围。
从搅拌机机理的角度可以把搅拌机分为两类，一类是自落式，另一类是强制式。
自落式搅拌机有以双锥反转出料形式的，也有锥形倾翻出料式的。
自落式搅拌机主要是通过筒体旋转使混凝土靠自重沿叶片下滑出料。
自落式一般适用于搅拌流动性较大的混凝土。
强制式搅拌机以双卧轴形式居多，此外还有单卧轴、涡浆式、行星式等多种。
强制式搅拌机作用机理是强制物料按预定轨迹运动，对半干硬性、干硬性混凝土和轻骨料混凝土搅拌效果理想，但能耗较大，成本高。
为了提高搅拌效果，常常同时采用—系列强化搅拌措施，如振动搅拌、超声搅拌及热搅拌等。
本设备采用的是自落式。
三、设计方案介绍1 流程框图料斗上料料斗上料滚筒正转搅拌料斗放下料斗放下滚筒反转出料滚筒正转搅拌图2 方案二流程图滚筒反转出料图1 方案一流程图本设备采用的是方案二，料斗和滚筒可以独立操作，互不影响，提高了工作效率，更能满足客户需求。
四、单元电路介绍1 主电路本设备主电路采用一台5.5KW三相异步电动机作为滚筒运行电机，一台3KW 三相异步电动机作为料斗上升和下降运行电机，额定电压380V。
KM1控制M1正转，KM2控制M1反转，KM3控制M2正转，KM4控制M2反转。
YA为电磁抱闸线圈，使M2制动停止。
FU1为主电路提供短路保护，FR1、FR2分别M1、M2提供长期过载保护。
图3 混凝土搅拌机主电路2 控制电路图4 混凝土搅拌机控制电路SB1、SB2、SB3分别控制滚筒电机M1正、反转和停止，SB4、SB5、SB6分别控制L料斗电机M1正、反转和停止。
混凝土搅拌机课程设计
混凝土搅拌机课程设计混凝土搅拌机课程设计摘要：主要介绍了设计的结构，从两种方案中选择了一个更合理的方案，然后再分别从主电路、辅助电路两个角度介绍了对电路的设计。
然后再综合到总电路，分析了电路的工作原理，出现故障时的保护措施，以及所涉及到的器件的选择。
通过本次课程设计，掌握了接触器等触点控制器件实现电动机的控制方法，并进一步掌握接触器、继电器等器件的功能特点和使用方法，了解电气控制技术的基本原理和方法。
对混凝土搅拌机的工作原理、电路结构有了更深入的了解。
目录引言 (5)1设计结构介绍 (5)2单元电路介绍 (5)2.1主电路 (5)2.2控制电路 (6)2.3元器件选用 (7)2.3.1熔断器 (7)2.3.2交流接触器 (8)2.3.3行程开关选用 (8)2.3.4热继电器 (8)2.3.5导线的选用 (8)2.3.6按钮的选用 (9)2.3.7低压断路器 (9)2.3.8电磁阀 (9)2.3.9元器件清单 (10)3电路设计 (11)3.1电路图 (11)3.2工作原理 (12)3.3保护措施 (12)3.3.1过载保护 (12)3.3.2短路保护 (12)4调试 (12)5总结 (13)6致谢 (13)参考文献 (14)引言混凝土搅拌机能把水泥、砂石材料和水混合并制成混凝土混合料的机械。
由拌筒、加料和卸料机构、传动机构、机架和支承装置组成。
混凝土搅拌机通过轴与传动机构连接的动力机构带动的滚筒，在滚筒筒体上装围绕滚筒筒体设置的齿圈，传动轴上设置与齿圈啮合的齿轮，来实现搅拌工作。
混凝土搅拌机结构简单、合理，采用齿轮、齿圈啮合后，可有效克服雨雾天气时，托轮和搅拌机滚筒之间的打滑现象；采用的传动机构可进一步保证消除托轮和搅拌机滚筒之间的打滑现象。
我所设计的混凝土搅拌机性能齐全，能够自动控制料斗，控制给水电磁阀加水，简单方便，而且由于采用了保护措施，所以安全性能高，能够用于工业、民用建筑以及国防施工等工程建设。
项目二混凝土搅拌机滚筒控制电路的安装全解
项目二混凝土搅拌机滚筒控制电路的安装一、工作场景某工地一台混凝土搅拌机因线路故障而不能工作，该搅拌机的滚筒是由一台5.5KW的电动机拖动的，请按照电气图纸完成混凝土搅拌机滚筒控制电路的安装与调试。
二、能力目标知识目标1．了解电动机正反转工作原理；2．掌握按钮与接触器双重互锁正反转控制电路的原理。
技能目标1．学会正确安装调试混凝土搅拌机滚筒控制电路；2．学会排查混凝土搅拌机滚筒控制电路的故障。
情感目标1．培养学生学习兴趣与探索精神；2．培养学生的技能规范与专业素养。
三、项目描述混凝土搅拌机滚筒控制电路运行要求，接通电源，按下正转按钮时，滚筒顺时针运行，按下反转按钮，滚筒逆时针运行。
其工作过程实际是电动机的正反转控制。
要实现正反转运行，只要任意改变电动机进线电源两相相序即可。
这种正反转运行是联锁、互锁的逻辑关系，实现的办法是以对方的不工作作为自身的起动条件，可使用倒顺开关或转换开关实现控制。
本项目采用按钮控制滚筒运行，主电路用两只交流接触器作切换相序，控制电路是由电动机正向与反向两个连续运行控制电路组合而成，分别把正向与反向接触器的辅助常闭触点串联于对方的控制电路实现电气互锁即可。
四、使用材料、工具表2-1 工具、仪表及器材器材五、项目实施第一步 熟悉混凝土搅拌机滚筒控制电路（45分钟）混凝土搅拌机的外形结构与运行控制电路图如图1-1所示。
图中，按钮SB2控制上升接触器KM1，按钮SB3控制下降接触器KM2，KM1与KM2分别控制电动机正转与反转。
按下按钮SB1时能使搅拌机停下，热继电器FR 与熔断器FU 分别作过载与短路保护用。
(a) 混凝土搅拌机外形 (b) 控制电路图图2-1 混凝土搅拌机外形与控制电路图QFL1L2L3KM2FRKM1U1V1W12KM1SB23KM2KM2KM1FR SB101FU1FU2SB3KM1KM2456789M 3~第二步选择安装元件（45分钟）选择元件1.按电气原理图2-1（b）及电动机容量的大小选择电器元件。
JS350混凝土搅拌机设计(机械CAD图纸)
摘要本次设计的JS350混凝土搅拌机是建筑工程中经常使用到的一种机型。
它是强制式卧轴混凝土搅拌机中的一种，强制式混凝土搅拌机不仅能搅拌干性混凝土，而且还能搅拌轻骨料混凝土，能使混凝土达到强烈的搅拌作用，搅拌非常均匀，生产率高，质量好，成本低。
它是目前国内较为先进的搅拌机，整机结构紧凑，外形美观。
其主要组成包括：搅拌系统，搅拌传动系统，上料、卸料系统，供水系统，机架及行走系统，电气系统，润滑系统等。
主要设计计算内容是JS350混凝土搅拌机机架的设计，主要包括：整体结构方案的确定、电动机的选择和主要参数的计算、联轴器的选型、减速机的总体设计、搅拌机轴的选择、轴承的润滑密封、润滑系统的设计、JS350混凝土搅拌机的装配图以及零部件图的绘制。
关键词：混凝土搅拌机，机架，槽钢AbstractThis design JS350 concrete mixer is normally used in construction works.It is forced one of concrete mixer can not only the mixing of dry ,rigid concrete,and can stir light weight aggregate concrete ,can make concrete achieve strong mixing effect ,stirring vert evenly ,productivity is high,quality is good,the cost is low.It is the present domestic relatively new mixer,the machine has compact structure ,good appearance.Its main composition structure including:agitator,stirring transmission system,loading,unloading system,water supply system,rack and mobile system ,electric control system,lubrication system ,etc. Main design calculation content is JS350 concrete mixer frame design,mainly including:overall structure scheme determination, the choice and the main parameters of electric motor calculation ,stirring shaft couping selection,the design and check,the lubrication seal,lubrication system design,the JS350 concrete mixer parts and assembly drawing.Keyword : concrete mixer ,rack, the channel.第一章 JS350总体概述1.1 毕业设计课题JS350混凝土搅拌机设计1.2设计的总体要求①满足使用要求②满足经济性要求③力求整机的布局紧凑合理④工业性要求简单而实用⑤满足有关的技术标准1.3设计大纲1.3.1设计原则①搅拌机的技术条件应满足GB9142-2000《混凝土搅拌机技术条件》规范；②所用图纸的负面应符合GB4457-2000《中华人民共和国标准机械制图》中的相关规定。
基于PLC混凝土搅拌机电气控制系统设计-土木工程
基于PLC混凝土搅拌机电气控制系统设计摘要混凝土搅拌机是一种将水泥、砂石、水等混合搅拌制成混凝土的机械设备，混凝土被广泛的应用于各种工程项目中。
随着社会经济的不断发展，国家对基础设施建设的投资也越来越多，混凝土的需求量也越来越大，所以设计一个高稳定、高效率的混凝土搅拌机至关重要。
混凝土搅拌机是由搅拌、称量、运输、贮料和控制五个系统组成，其中控制系统是搅拌机最重要的一个系统。
本文主要设计了以PLC为核心的混凝土搅拌机的控制系统。
首先本文研究了课题的背景，讨论了国内外发展的状况，接着分析了方案的设计，完成了各种硬件的选型和接线，确定了PLC的型号，完成了程序和组态的设计，使用仿真软件进行了程序调试，最后对文章进行了总结和分析，提出了一些自己的不足之处和今后需改进的地方。
关键词：混凝土搅拌机 PLC 控制系统Design of Electrical Control System for Concrete Mixer Based on PLCAbstractConcrete mixer is a kind of mechanical equipment which mixes cement, sand and water to make concrete. Concrete is widely used in various engineering projects. With the continuous development of social economy, more and more investment is made in infrastructure construction, and the demand for concrete is increasing. Therefore, it is very important to design a concrete mixer with high stability and efficiency. Concrete mixer is composed of five systems: mixing, weighing, transportation, storage and control. The control system is the most important system of concrete mixer.This paper mainly designs the control system of concrete mixer with PLC as the core. Firstly, this paper puts forward the background of the topic, discusses the development situation at home and abroad, then analyzes the design of the scheme, completes the selection and wiring of various hardware, determines the model of PLC, completes the design of the program and configuration, and uses The simulation software was debugged by the program. Finally, the article was summarized and analyzed, and some shortcomings and some areas for improvement in the future were proposed.Key Words: Concrete Mixer; PLC ;Control System目录1. 绪论 (1)1.1 课题背景和意义 (1)1.2 国内外发展趋势 (1)1.3 本论文的主要工作 (2)2. 混凝土搅拌机的概述 (3)2.1 混凝土搅拌机的组成 (3)2.2 混凝土搅拌机的工作原理 (4)2.3 混凝土搅拌机的工艺流程 (4)2.4 混凝土搅拌机的总体方案设计 (5)2.5 本章小结 (6)3. 控制系统的硬件设计 (7)3.1 可编程逻辑控制器 (7)3.1.1 PlC的介绍 (7)3.1.2 可编程逻辑控制器的选型 (8)3.1.3 PLC的硬件设计 (12)3.2 其他硬件设计 (13)3.2.1 搅拌电机和传送带电机 (13)3.2.2 传感器设计 (15)3.2.3 指示灯 (16)3.3 主要元器件清单 (17)3.4 本章小结 (17)4. 控制系统的软件设计 (18)4.1 程序流程图设计 (18)4.2 程序设计 (19)4.2.1 启停程序 (19)4.2.2 传送带启停程序 (19)4.2.3 配方选择程序 (19)4.2.4 运输机启停程序 (20)4.2.5 放料门开关程序 (20)4.2.6 清空程序 (21)4.2.7 信号指示灯程序 (21)4.2.8 模拟量处理 (22)4.3 本章小结 (22)5. 组态设计 (23)5.1 组态王介绍 (23)5.2 组态王设计 (23)5.2.1 数据词典 (23)5.2.2 登录画面 (24)5.2.3 主画面 (25)5.2.4 控制画面 (25)5.2.5 监视画面 (26)5.2.6 实时曲线画面 (26)5.3 本章小结 (27)6. 仿真调试 (28)6.1 程序调试 (28)6.2 组态王调试 (31)6.3 本章小结 (33)7. 论文总结和展望 (34)参考文献 (35)附录 (36)附录一混凝土搅拌机程序 (36)附录二模拟量转换程序 (51)附录三接线图 (53)1.绪论1.1 课题背景和意义混凝土是当今最普及的基建材料之一。
混凝土搅拌与水泵电动机控制电路
混凝土搅拌与水泵电动机控制电路混凝土搅拌机电动机与水泵电动机控制电路如图所示。
把图（a）采用电气设备实物连接方式构成的实物接线图，如图（b）所示。
1、电路工作原理合上断路器QF触点闭合，倒顺开关TS电源侧端子④、⑤、⑥获三相交流电源。
2、电动机正方向运转准备将倒顺开关TS切换到“顺”的位置时，电源与TS的触点接触状态：电源L1相→断路器QF→倒顺开关TS电源侧端子④（1/T1）→闭合的TS动合触点→负荷侧端子⑦（2/T1）→接触器KM电源侧端子L1相。
电源L2相→断路器QF→倒顺开关TS电源侧端子⑤（3/T2）→闭合的TS动合触点→负荷侧端子⑧（4/T2）→接触器KM电源侧端子L2相。
电源L3相→断路器QF→倒顺开关TS电源侧端子⑥（5/L3）→闭合的TS动合触点→负荷侧端子⑨（6/T3）→接触器KM电源侧端子L3相。
合上断路器QF→倒顺开关TS电源侧获电→通过TS选择电动机的运转方向，然后通过操作按钮开关SB2动合触点闭合、SB1动断触点的断开，启停电动机。
3、启动电动机进行混凝土搅拌按一定比例把水泥、碎石、沙子倒入滚筒内，按下启动按钮SB2，电源L1相→控制回路熔断器FU→1号线→停止按钮SB1动断触点→3号线→启动按钮SB2动合触点（按下时闭合）→5号线→接触器KM 线圈→4号线→热继电器FR的动断触点→2号线→电源N极。
接触器KM线圈得电动作，接触器KM动合触点闭合（将启动按钮SB2动合触点闭合）自保，维持接触器KM的工作状态。
接触器KM线圈得电动作，接触器KM的3个主触点同时闭合。
从倒顺开关TS闭合的2/T1、4/T2 、6/T3三个端子上，获得正方向排列的L1、L2、L3三相交流电源，电动机得电正方向运转。
驱动搅拌机推着水泥、碎石、沙子一起旋转，开始无水搅拌。
4、启动水泵电动机往滚筒内加水启动搅拌机后，搅拌机旋转时，事先已经按搅拌所需要的时间，调节好时间继电器KT的动作时间。
按下水泵启动按钮SB4，电源L1相→控制回路熔断器FU→1号线→停止按钮SB3动断触点→7号线→启动按钮SB4动合触点（按下时闭合）→9号线→时间继电器KT延时断开的动断触点→11号线→接触器KM0线圈→6号线→热继电器FR0的动断触点→2号线→电源N极。
混凝土搅拌站电气控制系统与电器元件详细介绍
操作台
图4-10 PANTHER2000 T600配料控制器
11
操作台
SWD—100型称重显示控制器
12
操作台
13
4 、操作面板 5、PPI电缆以及 6、中间继电器 7、数字电流表、 8、报警器 9、UPS电源等器件
操作台
14
气路系统 三、气路系统主要元件 搅拌站供气系统主要由空压机、储气罐、气源三联件、过滤
1、断开总开关和相应检修电机的断路器，锁闭柜门并悬挂警 示牌；
2、按下操作台的紧停按钮，取下钥匙（若有钥匙）； 对体积大于150mm的呆滞物质以及数量超过总容量的12%，湿 度接近15%的泥土等粘附性介质不适用本搅拌机。
混凝土搅拌站
电气控制系统和电器元件详细 介绍
概述
搅拌站供电电源要求：
用户负责将符合搅拌站要求的电源接到控制室总开关
变压器容量必须大于搅拌站的总装机功率 ，且变压器到搅拌站
的距离不宜太远
电源要求：380V、50Hz三相四线制或者三相五线制
站的型式 参考总装机功率 参考电缆截面（铜缆）
HZS60
100KW
操作台
8
1、工控机
操作台
1--电源 2—总线通讯卡/八串口卡 3--扩展显卡 4--USB口 5--COM2
6--并口 7-- COM1
8--键盘、鼠标接口 9--以太网口 10--主显卡口
9
2、可编程序控制器
操作台
PLC输入电压：AC150V，DC24V正、 DC24V负、AC220V。
10
3、称重终端仪表
≥50mm2
HZS90
181KW
≥95mm2
HZS120
197KW
混凝土搅拌车结构原理ppt课件
副车架结构
+
2、副车架 + 副车架主要由主梁、前台、后台组成，起连接底 盘大梁及支撑搅拌筒的作用。
采用封闭箱形结构,保证了刚性要求 止推挡块和剖切主梁，保证了行车 的稳定性 特有的U型螺栓连接机构使上 车的 扭转基本不影响底盘,从结构上 延长了汽车底盘的寿命
7
进出料结构
搅拌运输车结构原理
0
搅拌车基本构造 搅拌车由底盘和上装两大部分组成。
一、上装部分由搅拌筒、副车架、进出料装置、操作系 统、液压系统、电气系统、供水系统、拖轮及覆盖件 等组成。
1
• 搅拌运输车用途
– 将商品混凝土从搅拌站（楼）运送到施工工地的 运输车辆，既提高了生产率和施工质量，又便于 文明施工。 – 防止混凝土在运输途中发生分层离析，保证质量。
制动系四大系统组成。
18
底盘构造
19
底盘构造
+ 1、驾驶室； + + + + +
+
2、发动机供油系； 4、车架； 5、后桥； 7、中桥； 8、传动轴； 10、电气系统； 11、变速器系统； 系； 13、离合器系统；14、发动机进气系； 16、发动机； 17、发动机冷却系； 19、转向系；
3、车轮及备胎； 6、后悬架； 9、制动系； 12、发动机排气 15、前桥； 18、前桥；
5
搅拌筒的构造和工作原理
搅拌筒的外部结构（自落式斜筒型运输车） 1）梨型结构 2）同一筒口进出 料 3）双锥体壳体 4）底部有连接法 兰连接减速器。 5）环形滚道、护 绕钢带 6）机架的组成
α°
图4-5 搅拌筒构造图 1、装料斗 2、环形滚道 3、滚筒壳体 4、连接法 兰 5、减速器 6、机架 7、支承滚轮 8、调节机 构 9、活动卸料溜槽 10、固定卸料溜槽
混凝土搅拌机电路图解析
混凝土搅拌机电路图解析电路工作原理：附图为典型的JZ350型混凝土搅拌机控制电路。
图中M1为搅拌电动机，M2为进料升降机，M3为供水泵电动机。
当电动机正转时，进行搅拌操作；反转时，进行出料操作。
进料升降电路控制：把原料水泥、砂子和石子按1：2：3的比例配好后，倒入送斗内，按下上升按钮SB5，KM3得电吸合并自锁，其主触点接通M2电源，M2正转，料斗上升，当上升到一定的高度后，料斗挡铁碰撞上升限位开关SQl和SQ2，使接触器KM3断电释放，料斗倾斜把料倒入搅拌机内。
然后按下下降按钮SB6，KM4得电吸合并自锁，其主触点逆序接通M2电源，使M2反转，卷扬系统带动料斗下降，待下降到料斗口与地面平时，挡铁又碰撞下降限位开关SQ3，使接触器KM4断电释放，料斗停止下降，为下次上料做好准备。
供水控制：待上料完毕后，料斗停止下降，按下水泵启动按钮SB8，使接触器KM5得电吸合并自锁，其主触点接通水泵电动机M3的电源，M3启动，向搅拌机内供水，同时时间继电器KT也得电吸合，待供水时间到(按水与原料的比例，调整时间继电器的延迟时间，一般为2～3分钟)，肘间继电器的常闭延时断开的触点断开，使接触器KM5断电释放，水泵电动机停止。
也可根据供水的情况，手动按下停止按钮SB7，停止供水。
搅拌和出料控制电路：待停止供水后，按下搅拌启动按钮SB3，搅拌控制接触器KMl得电吸合自锁，正相序接通搅拌机的M1的电源，搅拌机开始搅拌，待搅拌均匀后，按下停止按钮SBl搅拌机停止。
这时如需出料可把送料的车斗放在锥形出料口处，按下出料按钮SB4，KM2得电吸合并自锁，其主触点反相序接通M1电源，M1反转把搅拌好的混凝土泥浆自动搅拌出来。
待出料完或运料车装满后，按下停止按钮SBl，KM2断电释放，M1停止转动和出料。
保护环节：①电源开关Q装在搅拌机的旁边的配电箱内，它一方面用于控制总电源供给，另一方面用于出现机械性电器故障时紧急停电用。
②三台电动机设有短路保护、长期过载保护、接地保护。
搅拌机
设计任务书1、绘制JZ150混凝土搅拌机的继电器电气原理图，并分析控制系统的工作原理。
JZ150型混凝土搅拌机接触器－继电器控制电路原理图如图１所示。
从图１中可以看出，JZ150型搅拌机由搅拌、上料电动机M1和水泵电动机M2拖动。
其中，搅拌、上料电动机M1的控制电路为一个典型的按钮联锁正、反转控制电路。
水泵电动机M2由按钮SB5控制其启动运转，按下SB5，接触器KM3通电闭合，继而时间继电器KT通电闭合，水泵电动机M2启动运转，向搅拌机供水。
经过一定时间，时间继电器KT动作，断开接触器KM3线圈的电源，KM3失电释放，水泵电动机M2停转，供水完毕。
根据JZ150型混凝土搅拌机接触器－继电器控制电路原理图，分析工作原理。
先介绍一下“动作序列图”，即用图解的方式来说明控制线路中各元件的动作状态，线圈的得电与失电状态等。
动作符号规定如下：1）用带有“ⅹ”或“√”作为上角标的线圈的文字符号来表示元件线圈的失电或得电状态。
2）用带有“+”或“-”作为上角标的文字符号来表示元件触点的闭和或断开状态.下面用“动作序列图”来分析控制系统的工作原理：上料电动机M1启动操作：3处SB2+→KM1√→KM1+主触头吸合，M1启动，正转（自己定义）；↘→KM1+辅助常开触点吸合，自锁；↘6处SB2-，保证KM2ⅹ；3处SB3+→KM2√→KM2+主触头吸合，M1启动，反转；↘→KM2+辅助常开触点吸合，自锁；↘4处SB3-，保证KM1ⅹ。
水泵电动机M2启动操作：SB5+→KM3√→KM3+主触头吸合，M2启动；↘→KM3+辅助常开触点吸合，自锁。
上料电动机M1停止操作：SB1-→KM1ⅹ与KM2ⅹ→KM1-与KM2-主触头释放脱开，M1停止运转。
水泵电动机M2停止操作：SB4-→KM3ⅹ→KM3-主触头释放脱开，M2 停止运转；或KM3+辅助常开触点吸合→KT√→计时一定时间→KT-常闭触点断开→KM3-主触头释放脱开，M2 停止运转。
混凝土搅拌站电气系统图册new
前言
电气操纵是混凝土搅拌站的核心部份。
三一重工的混凝土搅拌站电气操纵系统由电子计量系统、可编程序操纵器、信号输入系统、动力驱动系统、动态模拟监控、数据治理及电视监控等部份组成，采纳工控机+PLC+配料终端仪表的集散操纵形式，各个部份分工进行工作。
这种操纵系统具有靠得住性高、操作系统智能化、操作方式简单化、操作界面人性化等一系列优势。
本图册的部份内容可能与实物不符，仅供参考，特此说明。
三一重工股分
HZS120E 混凝土搅拌站电气系统分解图册目录
要紧技术参数
电气系统120M
电气系统120M
操作台总成
120M
操作台总成120M
PLC元件布置HZS120M.8.1.1
PLC元件布置HZS120M.8.1.1
操作面板总成HZS120M.8.1.2
操作面板总成HZS120M.8.1.2
称量显示部份HZS120M.8.1.3
称量显示部份HZS120M.8.1.3
动力柜总成HZS120M .
动力柜总成HZS120M .
分线盒(1)总成
120M分线盒(1)
总成120M
分线盒(2)总成120M
分线盒(2)总成120M
分线盒(3)总成
120M
分线盒(3)总成120M
操作盒总成
120M
操作盒总成120M
分线盒(4)总成
120M分线盒(4)
总成120M。
搅拌站电控系统结构和工作原理介绍演示课件
2HZS180
HZS120
2HZS240
HZS180
2HZS360
HZS270
➢ 混凝土产量规格从30-360m3/h
HZS30G HZS60G HZS90G
HZS60DC HZS120G
➢ 商混站可以单站或双站配置
5
三、搅拌站生产工艺流程
工艺流程
6
1、
四、控制系统结构
CAN总线系统框图(双机双控)
返回
电控系统
标 配 站 电 控 原 理 总 图 电 机 部 分
(
)
11
返回
标 配 站 电 控 原 理 总 图 部 分
12
(PLC )
电气系统原理图 ( 料位和除尘部分)
13
电控系统
标 配 站 电 控 原 理 图 一
14
返回
()
电控系统
No Image
标 配 站 电 控 原 理 图 二
()
15
28
配料操作过程： 有两种模式：半自动喂料和自动喂料。在配料时先在参数表中 设定每种物料的目标值（见配方设定），状态指示灯“配料” 亮。每种配料过程都有快速喂料方式和慢速喂料方式，喂料的 初始阶段以快速喂料方式（打开物料的快慢两个喂料口），喂 至设定的重量点1后，开始以慢喂料方式工作（关闭快喂料口） 再继续喂至设定的重量点2后，关闭慢喂料口，当配完所有物 料后开始放料。
30
➢ 计算机接口示意图：
计算机及软件
1--电源 2—总线通讯卡/八串口卡 3--扩展显卡 4--USB口 5--COM2 6--并口 7-- COM1 8--键盘、鼠标接口 9--以太网口 10--主显卡口
31
计算机及软件
搅拌机,散装机原理图
附录一ST500智能马达控制器的使用说明书(保护模式)(2003年)苏州智能配电自动化有限公司目录1、控制器的面板及端子功能说明 (1)2、控制器的功能配置一览表 (2)3、控制器应用接线图 (3)4、ST522显示模块 (3)5、控制器的使用说明 (4)5.1 控制器的主要功能 (5)5.2 控制器的参数测量功能 (5)5.3 控制器的报警查询功能 (5)5.4 控制器的故障查询功能 (6)5.5 控制器的维护管理功能 (6)5.6 控制器的输入输出状态查询功能 (7)5.7 控制器的各种保护定值设置功能 (7)5.8 控制器的系统参数设置功能 (16)1、控制器面板及端子标准配置复位”功能按钮或控制器断电一次则可清除热容量，允许立即起动电机。
注②：表中初始状态栏中的“常开”、“常闭”不是继电器的触点状态，而是指继电器线圈是否得电。
“常闭”指控制器上电后继电器线圈立即得电工作，“常开”指控制器上电后继电器线圈不得电。
保护模式下，A继电器的触点（14#/15#）为常闭接点，一般串联在电动机控制接触器线圈回路中，但当控制器上电正常工作时，A继电器立即得电吸合，仅在失电或发生故障保护后方再次断开。
漏电时，接地保护功能自动退出。
②控制器不带通讯功能时型号为ST501，增选通讯功能时型号为ST502（Profibus-DP），ST503（Modbus-RTU）3、控制器保护模式下的典型接线图器才自动闭合，允许电机再次起动运行。
保护模式下控制器提供装置失电/自诊断、故障跳闸等故障接点输出（图中19、20、21），其中自诊断接点为常闭，控制器得电正常工作时为常开，当控制器自检到装置故障或失电时变为常闭。
故障跳闸接点为常开，只有当控制器检测到故障并按规定特性保护动作时变为常闭。
分析排除故障后需按复位按钮方可清除故障指示和故障接点信号。
保护模式下控制器可据用户需要增选电压功能、电动机绕组热保护功能、漏电保护功能、4～20mA模拟量输出功能、通讯功能等。
混凝土搅拌站的电气控制及电路图的分析.通...
混凝土搅拌站的电气控制及电路图的分析一．电气基本常识与基本的电气传动系统一致，混凝土搅拌站的电气传动系统由：执行电气元件部分等构成。
控制部分→电源部分→1、电源部分：主要是由电源开关及电源保护装置构成，它的任务是完成供电能量的馈送、切断及对电源和用电设备进行保护等。
电源部分涉及到供电开关、空气开关、熔断器、漏电保护器等低压电器。
2、控制部分：是整个电气传动系统的中心。
在它的控制指挥下，电动执行元件才能按照人们的要求去完成各种复杂的动作。
在HZS系列砼站中电气控制主要由PLC控制系统实现。
PLC是计算机技术与继电接触式控制技术相结合的产物，它的输入输出仍然与低压电器密切相关。
①继电接触式控制系统：主要由继电器、接触器、按钮、行程开关等组成。
其控制方式是断续的，又称为断续控制系统。
其特点是结构简单、价格低、维护容易、抗干扰能力强等。
是基本的电气控制形式。
其缺点是采用固定接线方式、灵活性差、工作频率低、触点易损坏、可靠性差。
要改变（实现）控制顺序就必须改变控制器的硬件接线。
②可编程序控制器：是一台专为在工业环境下运行的工业计算机。
详见(二)可编程序控制器概述一节3、执行电气元件：是电源部分和控制部分的最终服务对象。
如：电机、电磁阀及其它执行电器。
（一）常用低压电器概述低压电器是指在交流50Hz额定电压交流1200V以下或直流1500V以下的电路中起通断、保护、控制调节作用的电器。
按照低压电器在电气线路中的职能和用途，一般分为以下几类：1、低压配电电器：主要用于低压供电系统，这类低压电器有刀开关、自动开关、隔离开关、转换开关以及熔断器等；2、低压主令电器：主要用于发送控制指令的电器。
这类电器有按钮、主令开关、行程开关和万能转换开关等。
这类电器的主要技术要求是操作频率要高，抗冲击，机械和电器寿命要长。
3、低压控制电器：主要用于电气控制系统。
这类低压电器有接触器、继电器等。
对这类电器的主要技术要求是有一定的通断能力、操作频率要高，电器和机械寿命要长。
混凝土搅拌站的电气控制及电路图的分析.通...
混凝土搅拌站的电气控制及电路图的分析一．电气基本常识与基本的电气传动系统一致，混凝土搅拌站的电气传动系统由：→→等构成。
1、电源部分：主要是由电源开关及电源保护装置构成，它的任务是完成供电能量的馈送、切断及对电源和用电设备进行保护等。
电源部分涉及到供电开关、空气开关、熔断器、漏电保护器等低压电器。
2、控制部分：是整个电气传动系统的中心。
在它的控制指挥下，电动执行元件才能按照人们的要求去完成各种复杂的动作。
在HZS系列砼站中电气控制主要由PLC控制系统实现。
PLC是计算机技术与继电接触式控制技术相结合的产物，它的输入输出仍然与低压电器密切相关。
①继电接触式控制系统：主要由继电器、接触器、按钮、行程开关等组成。
其控制方式是断续的，又称为断续控制系统。
其特点是结构简单、价格低、维护容易、抗干扰能力强等。
是基本的电气控制形式。
其缺点是采用固定接线方式、灵活性差、工作频率低、触点易损坏、可靠性差。
要改变（实现）控制顺序就必须改变控制器的硬件接线。
②可编程序控制器：是一台专为在工业环境下运行的工业计算机。
详见(二)可编程序控制器概述一节3、执行电气元件：是电源部分和控制部分的最终服务对象。
如：电机、电磁阀及其它执行电器。
（一）常用低压电器概述低压电器是指在交流50Hz额定电压交流1200V以下或直流1500V以下的电路中起通断、保护、控制调节作用的电器。
按照低压电器在电气线路中的职能和用途，一般分为以下几类：1、低压配电电器：主要用于低压供电系统，这类低压电器有刀开关、自动开关、隔离开关、转换开关以及熔断器等；2、低压主令电器：主要用于发送控制指令的电器。
这类电器有按钮、主令开关、行程开关和万能转换开关等。
这类电器的主要技术要求是操作频率要高，抗冲击，机械和电器寿命要长。
3、低压控制电器：主要用于电气控制系统。
这类低压电器有接触器、继电器等。
对这类电器的主要技术要求是有一定的通断能力、操作频率要高，电器和机械寿命要长。
