光伏并网逆变器是一种将光伏发电系统产生的直流电转换为交流电并与电网进行连接的设备，其工作原理如下：
1. 光伏发电：光伏电池板将太阳光转换为直流电。
当太阳光照射到光伏电池板上时，光子的能量激发电池中的电子，从而产生直流电。
2. MPPT控制：光伏并网逆变器内部配备了最大功率点跟踪（MPPT）控制器。
MPPT控制器可以监测光伏电池板的输出电压和电流，并通过适当调节输出电流和电压的方式，以最大效率地提取光伏电池板所能提供的最大功率。
3. 直流-交流转换：光伏并网逆变器将从光伏电池板获得的直流电转换为电网所需的交流电。
首先，逆变器内部的整流器将输入的直流电转换为中间直流电，然后通过高频变压器将中间直流电转换为交流电。
4. 同期控制：为了保证光伏发电系统并网运行时能够与电网保持同频同相，光伏并网逆变器内部配备了同期控制器。
同期控制器可以通过监测电网的电压和频率，并相应调整逆变器输出的电流和电压，以确保光伏发电系统与电网保持同步运行。
5. 并网连接：光伏并网逆变器将转换后的交流电与电网进行连接。
逆变器会通过电网侧的保护装置，如断路器和接地装置，确保逆变器与电网之间的安全连接。
通过以上工作原理，光伏并网逆变器能够将光伏发电系统产生的直流电转换为交流电，并将其注入电网中，实现对电网的供电。
并网逆变器简介介绍
针对风力发电系统的特性，并网逆变器需具备低 电压穿越能力，确保在电网故障时能够保持持续 运行。
风能资源最大化利用
并网逆变器配合风力发电机组，实现风能资源的 最大化利用，提高风力发电系统的经济效益。
并网逆变器的发展趋势与前景展望
高效率与高可靠性
智能化与数字化
未来并网逆变器将更加注重提高转换效率 与运行可靠性，降低设备故障率，提高整 个发电系统的经济效益。
各种并网逆变器的特点比较
适用场景不同，各有优缺点。
不同类型的并网逆变器适用于不同的场景和 需求，具有各自的优缺点。单相并网逆变器 适合小型应用，成本低但效率相对较低；三 相并网逆变器适合大型应用，效率高但成本 相对较高；模块化并网逆变器则具有灵活性 和可维护性优势。在实际应用中，需根据具 体需求和预算选择合适的并网逆变器类型。
可靠性：电力电子技术可确保逆变器在宽电压范围内稳定工作，且具有高可靠性和 长寿命。
通过以上核心技术的运用，并网逆变器能够实现高效、稳定、安全的运行，为太阳 能光伏发电系统的并网发电提供重要保障。
04发电系统中的应用
光伏并网逆变器概述
在光伏发电系统中，并网逆变器扮演着关键角色，它将光伏组件 产生的直流电转换为交流电，并同步并入公用电网。
并网逆变器简介介 绍
汇报人： 日期:
目 录
• 并网逆变器概述 • 并网逆变器的类型与特点 • 并网逆变器的核心技术 • 并网逆变器的应用与发展趋势 • 并网逆变器的选择与考虑因素
01
并网逆变器概述
并网逆变器定义
• 并网逆变器，又称并网型逆变器，是一种将直流电转换为交流 电，并使其与电网同步运行的逆变器。它能够把由太阳能、风 能等可再生能源产生的直流电转换为与电网兼容的交流电，实 现向电网输送电能的功能。
并网逆变器工作原理
并网逆变器工作原理
并网逆变器是一种将直流电转换为交流电并将其注入电网的设备。
它主要由多级变压器、电容器、交流输出电路和控制系统组成。
首先，直流电由太阳能电池板产生，并通过逆变器的直流输入电路进入并网逆变器。
在直流输入电路中，逆变器会对直流电进行滤波和稳压处理，以确保提供给逆变器的电流稳定和高质量。
然后，滤波和稳压后的直流电进入变换器，并通过多级变压器转换为交流电。
变压器是逆变器的核心部分，它将直流电转换成与电网频率和电压相匹配的交流电。
这样，逆变器产生的交流电就可以直接注入电网，供其他用户使用。
同时，逆变器还包含有功控制、无功控制和谐波抑制等功能，以确保并网逆变器输出的交流电质量符合电网标准。
例如，通过调整逆变器的工作方式和控制参数，可以控制逆变器输出的有功功率和无功功率的大小，以满足电网的实时需求。
此外，逆变器还可以通过降低谐波含量，减少对电网的干扰。
最后，逆变器的控制系统会监测电网状态和逆变器的工作状态，并根据反馈的信息实时调整逆变器的输出参数。
这种反馈机制可以确保逆变器始终以最佳的工作方式运行，并保护逆变器和电网免受故障和损坏。
总结起来，通过多级变压器将直流电转换为交流电，并通过控
制系统实现对逆变器输出参数的调节，使并网逆变器能够将太阳能电池板产生的直流电注入电网，并满足电网对电能质量的要求。
并网逆变器工作原理
并网逆变器工作原理

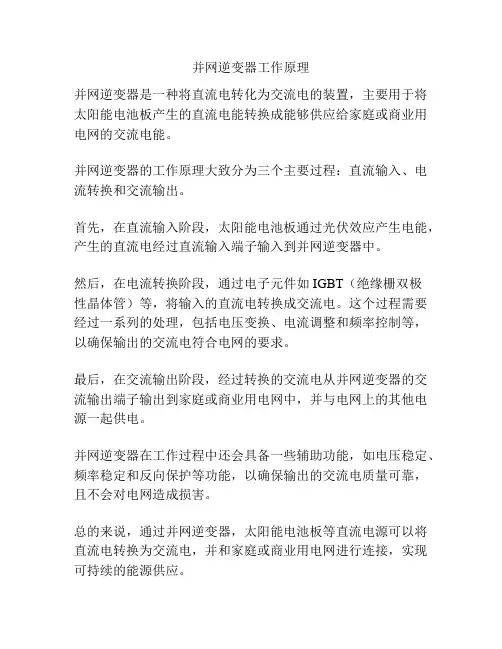

并网逆变器是一种将直流电转化为交流电的装置，主要用于将太阳能电池板产生的直流电能转换成能够供应给家庭或商业用电网的交流电能。
并网逆变器的工作原理大致分为三个主要过程：直流输入、电流转换和交流输出。
首先，在直流输入阶段，太阳能电池板通过光伏效应产生电能，产生的直流电经过直流输入端子输入到并网逆变器中。
然后，在电流转换阶段，通过电子元件如IGBT（绝缘栅双极
性晶体管）等，将输入的直流电转换成交流电。
这个过程需要经过一系列的处理，包括电压变换、电流调整和频率控制等，以确保输出的交流电符合电网的要求。
最后，在交流输出阶段，经过转换的交流电从并网逆变器的交流输出端子输出到家庭或商业用电网中，并与电网上的其他电源一起供电。
并网逆变器在工作过程中还会具备一些辅助功能，如电压稳定、频率稳定和反向保护等功能，以确保输出的交流电质量可靠，且不会对电网造成损害。
总的来说，通过并网逆变器，太阳能电池板等直流电源可以将直流电转换为交流电，并和家庭或商业用电网进行连接，实现可持续的能源供应。
并网逆变器原理
并网逆变器原理并网逆变器是太阳能发电系统中的重要组成部分，它起着将太阳能电池板产生的直流电转换为交流电的关键作用。
在太阳能发电系统中，逆变器的选择和使用对系统的效率和稳定性有着重要影响。
因此，了解并网逆变器的原理对于太阳能发电系统的设计和运行至关重要。
首先，我们来了解一下并网逆变器的基本原理。
并网逆变器的主要功能是将太阳能电池板产生的直流电转换为交流电，并将其与公共电网进行同步。
在太阳能发电系统中，逆变器的工作原理可以分为三个主要阶段，直流-直流转换、直流-交流转换和输出控制。
在第一阶段的直流-直流转换中，太阳能电池板产生的直流电首先进入并网逆变器。
在逆变器内部，直流电经过一系列的电子元件和控制电路进行调整和转换，以确保输出的直流电符合逆变器的工作要求。
这一阶段的主要目的是将太阳能电池板输出的直流电进行调节和稳定，为后续的转换工作做好准备。
接下来是直流-交流转换阶段。
在这一阶段，经过直流-直流转换后的电流将被转换为交流电。
逆变器内部的电子元件和控制电路会对直流电进行高频调制，通过PWM技术将直流电转换为交流电。
在这个过程中，逆变器会根据公共电网的频率和电压进行调整，以确保输出的交流电能够与公共电网同步运行。
这一阶段的关键在于保证逆变器输出的交流电符合公共电网的要求，以确保太阳能发电系统能够顺利并网运行。
最后是输出控制阶段。
在这一阶段，逆变器会根据系统的工作状态和负载需求对输出的交流电进行调整和控制。
通过内部的控制电路和传感器，逆变器能够实时监测系统的运行情况，对输出的电流和电压进行调整，以确保系统能够稳定运行并满足负载的需求。
这一阶段的关键在于保证逆变器输出的交流电能够满足系统的实际需求，同时保证系统的稳定性和安全性。
总的来说，并网逆变器的工作原理主要包括直流-直流转换、直流-交流转换和输出控制三个主要阶段。
通过这些阶段的工作，逆变器能够将太阳能电池板产生的直流电转换为符合公共电网要求的交流电，并保证系统的稳定运行和高效工作。
并网逆变器原理
并网逆变器原理

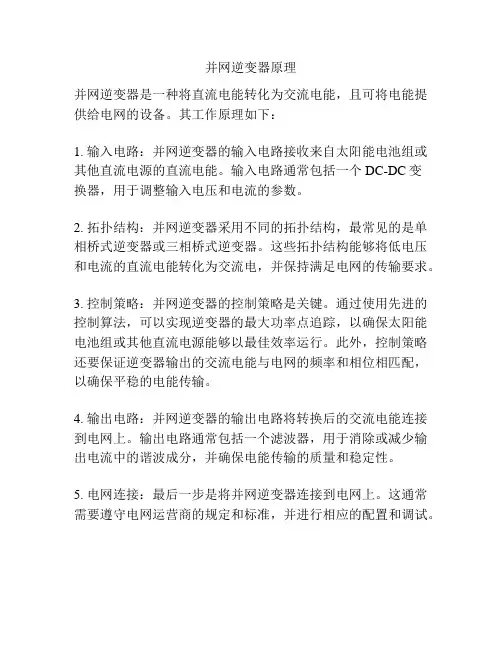

并网逆变器是一种将直流电能转化为交流电能，且可将电能提供给电网的设备。
其工作原理如下：
1. 输入电路：并网逆变器的输入电路接收来自太阳能电池组或其他直流电源的直流电能。
输入电路通常包括一个DC-DC变
换器，用于调整输入电压和电流的参数。
2. 拓扑结构：并网逆变器采用不同的拓扑结构，最常见的是单相桥式逆变器或三相桥式逆变器。
这些拓扑结构能够将低电压和电流的直流电能转化为交流电，并保持满足电网的传输要求。
3. 控制策略：并网逆变器的控制策略是关键。
通过使用先进的控制算法，可以实现逆变器的最大功率点追踪，以确保太阳能电池组或其他直流电源能够以最佳效率运行。
此外，控制策略还要保证逆变器输出的交流电能与电网的频率和相位相匹配，以确保平稳的电能传输。
4. 输出电路：并网逆变器的输出电路将转换后的交流电能连接到电网上。
输出电路通常包括一个滤波器，用于消除或减少输出电流中的谐波成分，并确保电能传输的质量和稳定性。
5. 电网连接：最后一步是将并网逆变器连接到电网上。
这通常需要遵守电网运营商的规定和标准，并进行相应的配置和调试。
逆变器并网原理
逆变器并网原理
逆变器并网原理是指将直流电能转换为交流电能，并通过与电网连接实现电能的互相传输与共享。
逆变器是一种将直流电源转换为交流电源的装置，其关键部分是内部的逆变器电路。
逆变器电路通过将直流电能转换为交流电能，实现了电源的输出。
其基本工作原理是通过使用开关元件（如晶体管或IGBT）不断地开关和关闭电路，使得直流电源在开关元件的控制下，以一定频率产生交变信号。
经过滤波电路进行滤波处理后，最终得到纯净的交流电源输出。
逆变器并网的关键在于将逆变器输出的交流电能与电网连接起来。
一般情况下，逆变器通过连接变压器将输出的交流电能与电网进行匹配，并通过电网的接口将电能注入电网系统中。
逆变器的工作需要与电网系统保持同步，以确保电能的传输的稳定性与安全性。
逆变器并网的运行还涉及到电网监测与保护措施。
逆变器需实时监测电网的电压、频率等参数，以确保逆变器输出与电网要求相匹配，同时，逆变器需要具备过流、过压、短路等保护功能，以防止逆变器运行过程中发生意外事故，保证电网的安全运行。
总的来说，逆变器并网的原理是利用逆变器将直流电能转换为交流电能，并与电网进行连接，通过滤波处理和变压器的适配，实现电能的互相传输与共享。
逆变器并网的运行需要保持与电
网同步，并具备电网监测与保护功能，以确保电网的稳定与安全运行。
并网太阳能逆变器工作原理
并网太阳能逆变器工作原理并网太阳能逆变器是将太阳能电池板所产生的直流电转换为交流电，并将其与电网进行连接的装置。
它是太阳能发电系统中非常重要的一部分，其主要功能是控制和管理太阳能发电系统的运行，以及将所产生的电能送入电网供电。
1.直流输入：并网太阳能逆变器的第一步是接收太阳能电池板所产生的直流电（DC）输入。
这些直流电通常是通过多个太阳能电池板串联而成的，并通过连接线路传输到逆变器。
2.最大功率点跟踪（MPPT）：逆变器中配备了最大功率点跟踪器，其作用是优化直流电的输出，以确保最大的发电效率。
MPPT会实时监测太阳能电池板的电压和电流，并根据太阳能电池板的工作状况调整负载电阻，最大程度地提高系统发电效率。
3.直流到交流转换：接下来，逆变器将经过MPPT处理后的直流电转换为交流电（AC）。
逆变器内部包含了一个转换器电路，可以改变直流电的频率、电压和形状，使其符合电网的标准要求。
4.滤波：为了保证逆变器输出的交流电纯净而稳定，逆变器内置了一系列滤波器和补偿电路，用于去除电流中的噪声和谐波，并保持电流的平滑性。
5.功率调整：由于太阳能电池板的发电量会随着太阳光照强度和角度的变化而变化，逆变器需要根据电网的负载情况实时调整发电功率。
当太阳能电池板发电过剩时，逆变器会自动降低功率输出；当负载需求增加时，逆变器会根据电网的要求增加功率输出。
6.电网连接：最后一步是将逆变器的交流电输出与电网进行连接。
逆变器通过电网连接点将其发电功率输入电网，并自动与电网进行同步，保证交流电的有序和稳定。
总之，并网太阳能逆变器通过一系列的电子器件和控制电路，将太阳能电池板所产生的直流电转换为交流电，并通过电网输出供电。
它的工作原理是在不断跟踪和调整太阳能电池板的发电状况的基础上，实现对系统发电效果的最大化，并满足电网的要求。
