柱式墩台计算程序用户手册桥梁设计室田野二○○五年一月柱式墩台计算程序用户手册（试用版）一、概述1.功能本程序的当前版本可计算盖梁（桥墩、桥台、任意柱数）的内力和配筋，并绘出内力包络图和配筋包络图；可计算温度力、制动力在各墩台的分配，并计算墩身的内力和配筋；可计算桩基础的桩长、桩身的内力和配筋。
在本程序的后续版本中，还将能够计算台身、承台的内力和配筋，计算扩大基础的基底应力、稳定性、沉降等。
适用的荷载等级有：公路Ⅰ级、公路Ⅱ级、公路人群、城市A级、城市B级、城市人群等。
按照自2019年10月1日起施行的《公路桥涵设计通用规范》（JTG D60-2019）和《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2019）进行内力组合和配筋计算。
2.适用范围本程序要求用户一次性输入全桥与柱式墩台计算有关的全部数据，然后一次性完成用户指定的所有计算。
上部结构可以是简支梁，也可以是先简支后连续的连续梁或整体现浇的连续梁。
上部结构的联数可为任意个，可处理任意位置处的结构连续、桥面连续和伸缩缝。
盖梁的截面形式可为矩形或Ｔ形。
墩台身的形式可为圆柱式、矩形柱式、肋板式，一个墩台的柱数可为任意个。
基础可为桩基础、扩大基础（目前未实现）。
桥面中心线、上部结构中心线、墩台中心线三者可不重合。
3.当前版本的局限性同一桥孔内上部结构的梁截面只分为边梁和中梁两种形式。
各孔上部结构在横桥向的梁片数必须相同，否则需要分段计算。
墩台在横桥向必须关于其自身中心线对称，即同一墩台的墩柱为等间距布置，盖梁两侧的悬臂长度相同。
另外当前版本未加入对嵌岩桩的竖向承载力计算和嵌岩深度计算。
二、计算原理、主要计算步骤1.盖梁计算根据用户输入的设计数据，将上部结构、下部结构自动离散化为总体结构计算模型；调用有限元模块，计算上部结构支点反力的影响线；采用杠杆法计算上部结构在支点处的横向分布影响线，采用刚接梁法/铰接板法计算上部结构在各跨非支点处的横向分布影响线；根据横向分布影响线沿纵桥向的变化对上部结构支点反力的影响线进行修正；计算一期恒载、单位步道宽度的人群荷载、一列车的活载产生的支点反力；建立盖梁的有限元计算模型；生成桥面荷载经支点反力传递给盖梁的作用效应影响线；在上述影响线上采用图乘法计算二期恒载效应，采用动态规划加载法计算人群、汽车荷载效应；对盖梁各截面进行荷载组合、配筋计算、裂缝宽度计算。
中交设计师步步解析桥梁盖梁设计计算,设计师都在看!
中交设计师步步解析桥梁盖梁设计计算，设计师都在看！桥梁设计中，柱式桥墩是普遍采用的结构型式。
对于简支桥梁，盖梁是一个承上启下的重要构件，上部结构的荷载通过盖梁传递给下部结构和基础，盖梁是主要的受力结构。
在设计中，由于桥梁的跨径、斜度、桥宽、车辆荷载标准的变化，对盖梁设计的影响很大，很难完全套用标准图和通用图。
盖梁设计的标准化程度很低，经常是非标准设计，需要对盖梁进行较多的计算，所以盖梁设计是桥梁设计的一个关键部分。
一、盖梁的受力特点及分析1盖梁的受力特点盖梁的主要荷载是由其上梁体通过支座传递过来的集中力，盖梁作为受弯构件，在荷载作用下在各截面除了引起弯矩外，同时伴随着剪力的作用。
此外，盖梁在施工过程中和活载作用下，还会承受扭矩，产生扭转剪应力。
扭转剪应力的数值很小且不是永久作用，一般不控制设计。
实际计算中一般只考虑弯剪的组合，因为考虑弯、剪、扭三种内力同时组合，需要空间分析，计算工作会很繁琐，而且实际意义也不大。
可见盖梁是一种典型的以弯剪受力为主的构件。
2盖梁的受力分析盖梁除了自重荷载之外，主要承受由支座传递过来的上部结构的恒载。
对不同桥宽、不同跨径简支梁板桥的盖梁内力计算结果进行分析，以双柱式桥墩盖梁墩顶负弯矩为例：盖梁自重所占比例很小，为9％左右；上部恒载所占比例很大，为63％左右；而活载只占总荷载比例的28％左右。
表1为笔者在设计工作中对双柱式桥墩盖梁墩顶内力计算结果的一个归纳。
二、盖梁的计算要点盖梁的计算要点是如何建立准确而且简化的计算模型。
盖梁的几何外形简单，且是以弯矩、剪力及轴力为主，受力特点明确。
将它模拟成平面杆单元比模拟成空间体单元计算要简单许多，而且能满足控制要求。
空间计算结果虽然准确，但是计算复杂，对于盖梁计算必要性不大。
采用盖梁平面基本的简化模式进行计算是最简单且比较实用的，但使用时要对局部区域的峰值如墩顶截面进行适当的折减削峰处理，因为盖梁的实际控制截面往往不在墩顶而在墩柱边缘附近，这样能避免造成较大的浪费。
大跨度门架墩设计,桥梁设计师必懂!
大跨度门架墩设计，桥梁设计师必懂！对大跨度门架墩盖梁与立柱不同的连接方式对立柱内力的影响进行了计算分析，提出了不同的适用条件下盖梁与立柱合理的连接方式，可供类似工程参考。
简述当两条线路交角小，其中一条线路须跨越另一条线路时，如轨道交通、磁悬浮跨越城市道路（或公路、铁路），城市道路跨越城市道路、铁路等，在不中断交通的情况下，要满足限界及施工安全距离，上跨桥梁跨度一般很大，且桥梁上部结构须选择跨越能力大的钢结构，从而引起工程造价高、后期维护工作量大。
另外一种解决方法就是选择门架墩跨越，上部结构选择预制小箱梁或空心板梁混凝土结构，一般采用吊机或架桥机架梁，架梁时间短，对既有运营线路影响小。
门架墩按照盖梁与立柱的连接方式，可分为全固接，一端固接、一端铰接。
盖梁可采用预应力混凝土结构或钢结构，预应力混凝土盖梁搭设支架现浇，对交通的影响较大，钢箱盖梁可先在工厂预制，现场吊装，对交通的影响较小。
案例解析某工程在既有全互通立交基础上共增设８条匝道。
受地下管线和现有立交主线、匝道影响，ＦＷＥ匝道和ＦＷＮ匝道分流口布设在既有的ＷＳ匝道上，见图１；ＦＷＥ匝道分流口小里程侧上部结构为一联２２ｍ＋２４ｍ＋２２ｍ变宽度钢筋混凝土连续箱梁，ＦＷＥ匝道分流口大里程侧和ＦＷＮ匝道上部结构分别为跨径２７ｍ、２０．６２ｍ预应力混凝土简支小箱梁，因此，分流口处ＰＦＷＥ１０号桥墩设计为门架墩。
设计荷载：城－Ａ级，施工阶段温度１５℃，体系温度变化：±２５℃。
大跨度门架墩设计1 大跨度门架墩设计方案门架墩柱间距（１０ｍ左右）较小时，盖梁与立柱一般采用全固接的混凝土结构。
门架墩柱间距（２０ｍ左右）很大时，称为大跨度门架墩，根据盖梁材料和盖梁与立柱的连接方式，有以下几种设计方案。
（１）方案１：先铰接后固接的钢－混凝土混合门架墩为了减少对下穿道路正常交通的干扰，大跨度门架墩常采用钢－混凝土混合结构，即盖梁为钢结构，立柱为钢筋混凝土结构。
桥梁设计CAD图纸 桥墩一般构造图
桥梁设计CAD图纸桥墩一般构造图在桥梁工程中，桥墩是支撑桥梁上部结构的重要构件，其设计和构造直接关系到桥梁的稳定性、安全性和耐久性。
而桥墩一般构造图则是桥墩设计的重要文件，它详细展示了桥墩的各个组成部分、尺寸、形状、材料等关键信息，为桥墩的施工提供了准确的指导。
桥墩一般构造图通常包括以下几个主要部分：一、平面图平面图主要展示桥墩在水平方向上的形状和尺寸。
它包括桥墩的横截面形状，如圆形、方形、矩形等，以及桥墩与桥梁上部结构和下部基础的连接方式。
通过平面图，可以清晰地了解桥墩在桥梁中的位置和布局，以及其与相邻结构的相互关系。
在平面图中，还会标注出桥墩的中心线、轴线、边缘线等重要线条的位置和尺寸。
同时，也会注明桥墩上各种预埋件、预留孔洞的位置和尺寸，如支座预埋件、栏杆预埋件、排水管道预留孔等。
二、立面图立面图则着重展示桥墩在垂直方向上的形状和尺寸。
它包括桥墩的高度、墩顶和墩底的标高、墩身的坡度等信息。
通过立面图，可以直观地了解桥墩的整体高度和外形变化，以及其在不同高度处的截面尺寸。
立面图还会显示桥墩与上部结构和下部基础的连接细节，如墩顶的支座布置、墩底与基础的锚固方式等。
此外，桥墩上的竖向钢筋、箍筋等配筋情况也会在立面图中有所体现。
三、剖面图剖面图是对桥墩内部结构的详细展示。
它通过沿着桥墩的某个截面进行剖切，展示出桥墩内部的钢筋布置、混凝土分层、预埋件的埋设位置等信息。
剖面图能够帮助施工人员准确理解桥墩的内部构造，确保施工过程中的钢筋绑扎、混凝土浇筑等工作符合设计要求。
在剖面图中，钢筋的直径、间距、型号等都会详细标注，混凝土的强度等级、保护层厚度等也会明确说明。
同时，对于一些特殊部位，如墩顶的应力集中区、墩底与基础的连接处等，会进行特别的标注和说明。
四、钢筋图钢筋图是桥墩构造图中非常重要的一部分，它详细展示了桥墩中各种钢筋的形状、尺寸、数量和布置方式。
钢筋图包括主筋、箍筋、分布筋等各类钢筋的布置情况。
柱式墩计算书【范本模板】
xxxxx高速公路常见跨径组合桥墩的计算xxxxx高速公路桥梁上部结构大部分采用先简支后连续预应力混凝土箱梁或板梁，下部结构采用双柱式墩、柱式台或肋台,钻孔灌注桩基础。
为了设计方便，给出如下几种跨径组合下相应的桥墩几何参数的计算书。
设计参数：（见下表)设计荷载:公路－Ⅰ级，q k=10。
5KN/m；集中荷载的取值视桥梁跨径的不同取值见下表:桥墩墩身材料：C30混凝土，Ec=3.0×104Mp a;非连续端采用滑板式支座，其规格与对应的连续端的板式支座相同。
支座的力学性能根据规范取值。
一、桥墩墩顶集成刚度计算1、桥墩截面惯性矩计算按照公式：I i=π×d4/64；其中d为柱径。
2、桥墩抗推刚度计算根据公式K1＝3×EcI/H3计算，其中混凝土的弹性模量没有考虑0.8的折减系数是偏于安全的。
计算结果见下表：3、支座抗推刚度计算支座抗推刚度按下式计算：K2=nAG/t式中K2：一横排支座的抗推刚度；n:一横排支座的支座个数，每个梁底放置两个支座，8个支座串连放置在盖梁上,所以每个墩分配的支座个数为4，所以n=4；A：一个支座的平面面积，根据具体的支座规格计算;G：橡胶支座剪切弹性模量，根据规范取1。
1×104Mp a;t：支座橡胶层总厚度，根据橡胶支座的规格取橡胶支座厚度的0.8倍。
计算结果见下表：4、墩顶与支座集成刚度的计算在墩顶有一排支座串连，再与墩顶刚度串连，串连后的刚度即为支座顶部由支座与桥墩联合的集成刚度。
其计算公式为：K= K1×K2 /（ K1+ K2）计算结果见下表：二、桥墩墩顶水平荷载效应计算1、混凝土收缩+徐变在墩顶产生的水平力按照公式:p1＝c×△x×k其中：c—收缩系数,计算中按照混凝土收缩+徐变按相当于降温30℃的影响力计算，c＝30×10—5；△x－桥墩距离变形零点的距离；变形零点x 根据以下公式计算：i c l k Rx C nkμ+=⨯∑∑l i ：桥墩矩桥台的距离； n ：桥墩个数;k ：桥墩顶部合成刚度；R μ∑：桥台摩擦系数与上部结构竖直反力的乘积，由于联端支座与桥台支座的摩阻力大小相差不大，方向相反，所以近似地认为R μ∑＝0.计算结果见下表：计算中没有考虑桥墩刚度的差异是出于如下考虑：首先，由于桥墩小于12米时,根据规范和相关资料可以不考虑二阶弯矩的影响，这就大大降低了由于竖向荷载引起的弯矩的数值；其次，墩高的降低虽然增加了墩的刚度而导致了相同变形下水平力的增加，但由于墩高的降低，墩顶水平力在墩底产生的弯矩也有所降低；出于以上两项的考虑，在荷载相同的情况下，如果高12米的墩根据计算是安全的，则小于12米的墩也是安全的。
31 设计方法桩柱式基础——07 《方案设计师V50》帮助文档资料文档

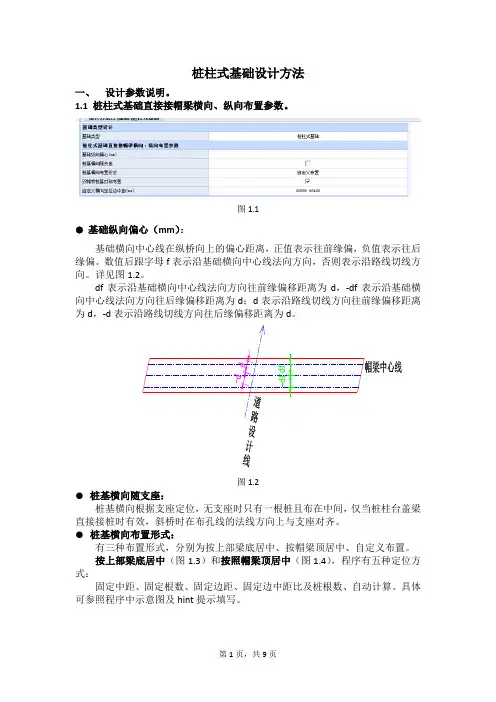

桩柱式基础设计方法一、设计参数说明。

1.1 桩柱式基础直接接帽梁横向、纵向布置参数。
图1.1●基础纵向偏心（mm）：基础横向中心线在纵桥向上的偏心距离，正值表示往前缘偏，负值表示往后缘偏。
数值后跟字母f表示沿基础横向中心线法向方向，否则表示沿路线切线方向。
详见图1.2。
df表示沿基础横向中心线法向方向往前缘偏移距离为d，-df表示沿基础横向中心线法向方向往后缘偏移距离为d；d表示沿路线切线方向往前缘偏移距离为d，-d表示沿路线切线方向往后缘偏移距离为d。
图1.2●桩基横向随支座：桩基横向根据支座定位，无支座时只有一根桩且布在中间，仅当桩柱台盖梁直接接桩时有效，斜桥时在布孔线的法线方向上与支座对齐。
●桩基横向布置形式：有三种布置形式，分别为按上部梁底居中、按帽梁顶居中、自定义布置。
按上部梁底居中（图1.3）和按照帽梁顶居中（图1.4），程序有五种定位方式：固定中距、固定根数、固定边距、固定边中距比及桩根数、自动计算。
具体可参照程序中示意图及hint提示填写。
图1.3 按上部梁底居中图1.4 按帽梁顶居中自定义布置：双幅桥桩基对称布置：双幅桥时右幅的桩柱台桩基与左幅对称，仅当桩柱台盖梁直接接桩时有效。
自定义横向定位边中据：输入多个值，第一个值为左边第一根桩中心到帽梁左端的距离（左负右正），后面的值为距前一根桩的中心距离，可输入法向距离，也可输入斜向距离。
如图1.5，只输入数字，表示斜向的距离；图1.6，数字末尾加f，表示沿路线法线方向的距离。
例如输入值（1000f，6000），表示第一根桩中心距帽梁左端的法向距离为1000mm，且在帽梁左端的右侧，第二根桩中心到第一根桩中心的斜向距离为6000mm。
图1.5斜向图1.6 路线法线方向1.2 常规桩柱基础设计参数图2.1●设置系梁最小墩高（mm）：当桥墩高度大于该值时，程序设置桩顶系梁。
●设置系梁底垫层：是否设置系梁底垫层，且设置系梁垫层超出系梁的宽度、系梁垫层厚度。
