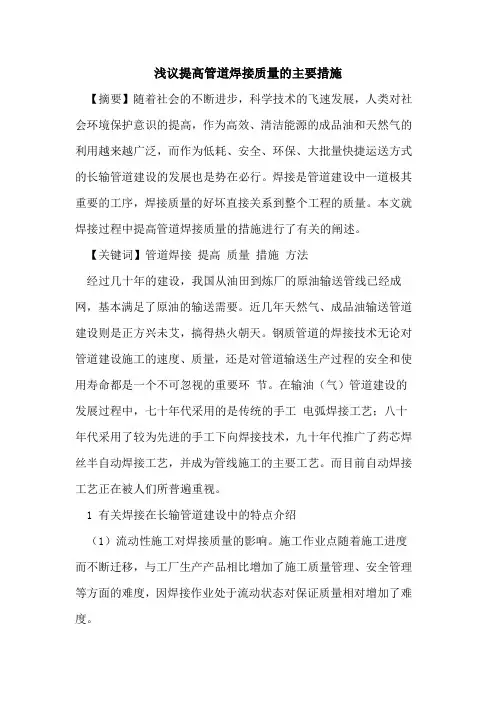

浅议提高管道焊接质量的主要措施【摘要】随着社会的不断进步，科学技术的飞速发展，人类对社会环境保护意识的提高，作为高效、清洁能源的成品油和天然气的利用越来越广泛，而作为低耗、安全、环保、大批量快捷运送方式的长输管道建设的发展也是势在必行。
焊接是管道建设中一道极其重要的工序，焊接质量的好坏直接关系到整个工程的质量。
本文就焊接过程中提高管道焊接质量的措施进行了有关的阐述。
【关键词】管道焊接提高质量措施方法经过几十年的建设，我国从油田到炼厂的原油输送管线已经成网，基本满足了原油的输送需要。
近几年天然气、成品油输送管道建设则是正方兴未艾，搞得热火朝天。
钢质管道的焊接技术无论对管道建设施工的速度、质量，还是对管道输送生产过程的安全和使用寿命都是一个不可忽视的重要环节。
在输油（气）管道建设的发展过程中，七十年代采用的是传统的手工电弧焊接工艺；八十年代采用了较为先进的手工下向焊接技术，九十年代推广了药芯焊丝半自动焊接工艺，并成为管线施工的主要工艺。
而目前自动焊接工艺正在被人们所普遍重视。
1 有关焊接在长输管道建设中的特点介绍（1）流动性施工对焊接质量的影响。
施工作业点随着施工进度而不断迁移，与工厂生产产品相比增加了施工质量管理、安全管理等方面的难度，因焊接作业处于流动状态对保证质量相对增加了难度。
（2）地形地貌对焊接质量的影响。
施工单位没有能力选择理想的施工场地，一条长输管道可能会遇到多种地形，如西气东输工程，自西向东途经戈壁、沙漠、黄土高原、山区、平原、水网等地形地貌，对焊接有直接影响，所以要因地制宜选择不同的焊接方法来满足工程的需要。
（3）环境对焊接质量的影响。
风、雨、温度、湿度等自然环境，与焊接质量高低有着一定的关系。
（4）进行除现场双联管焊接外焊设备工艺材料及焊工技能等因素对焊接质量有很大影响。
（5）人文对社会环境对焊接质量的影响。
在我国的东部人工密集地区，由于种种原因施工不能连续往往给现场焊接带来困难。
管道焊接一次合格率保证措施
管道焊接一次合格率保证措施1、选择合适的焊接工艺1.1根据地形地貌条件和不同的管子壁厚，选择合适的焊接工艺。
根据我单位现有焊接装备、焊工的实际情况，我们计划在主体管线中采用采用手工焊接方法进行管线的焊接。
1.2手工焊手工焊具有工艺简单、轻便灵活、受环境影响小的特点。
2、配备先进的焊接设备3、采取合理的施工措施3.1 防腐管端检查在布管前，对管子端部150mm进行外观检查。
3.2矫正管口对管端的轻度变形，可采用胀管器或千斤顶等机械方法矫正。
千斤顶矫正法采用16吨的液压千斤顶。
3.3坡口加工管子到达施工现场后，根据焊接长度的需要，需用坡口加工机现场加工管端坡口。
为确保加工后坡口不被损坏，布管后再加工坡口。
采用吊管带吊管。
管道连头口可采用机械切割或气割。
3.4焊前预热为确保焊接质量，除去焊道水膜管口需加热，一般采用火焰加热器预热。
管口预热的范围为坡口两侧各75mm，预热温度为30-60℃。
温度测量采用数字显示红外线测温仪，并在距管口50mm—60mm处测量，需测量均匀圆周上的8个点。
预热完成后应立即进行根焊道的焊接。
3.5防风棚设置为防止风对焊接的影响，我公司采用防风棚，确保在风、雨恶劣天气施工时，焊接环境达到允许的条件。
3.6焊接材料的验收、储存、运输、保管3.6.1对进场的每批焊条（焊丝），材料供应人员负责检查如下资料，该资料必须随货提供：——每批焊接材料的质量检验合格证；——每批焊接材料的出厂试验报告；——每批焊接材料运输、保管及使用说明书；——进口焊接材料的商检证明；3.6.2焊工在使用焊接材料前应对焊接材料进行外观检查。
——焊条药皮应均匀紧密的包覆在焊芯周围。
不应有裂纹、气泡、杂质、剥落、凸节等缺陷。
目视不得有明显偏心度情况。
——焊丝包装应密封完好。
焊丝盘绕均匀，无乱丝现象。
表面光滑、洁净、无锈蚀、油污及其它污物。
药芯焊丝不得有开裂、凸节、空洞等缺陷。
——使用二氧化碳气体保护焊时，瓶内气体压力低于0.98Mpa时，停止使用。
