瓷片电容中心谐振频率计算公式
RLC串联谐振的频率及计算公式
RLC串联谐振的频率及计算公式在RLC串联谐振电路中，电感、电阻和电容的串联可以形成一个回路。
这个回路可以看做是一个阻尼振荡器，其振荡频率由下式给出：f=1/(2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。
这个公式可以从电路分析和微分方程的解得到。
首先，根据基尔霍夫电压定律，可以得到电路中的电压方程：V = L(di/dt) + Ri + (1/C)∫idt其中，V是电路中的电压，i是电流，t是时间，di/dt是电流的微分，∫idt是电流的积分。
这个方程描述了电路中电压和电流之间的关系。
当电路达到谐振状态时，电流和电压的相位差为零，即电流的微分和积分之间的关系为：L(di/dt) = - Ri - (1/C)∫idt对上式两边进行求一阶导数，得到：L(d²i/dt²) = - R(di/dt) - (1/C)i这个方程称为RLC串联谐振电路的微分方程。
将电感、电阻和电容的值代入方程求解，可以得到电流随时间变化的函数。
根据这个函数可以确定谐振频率，即当电流达到最大值时的频率。
当电流达到最大值时，其变化趋势为最小变化或趋近于不变。
因此，可以将上式右边的系数设为零，并将di剩余部分去掉，得到：L(d²i/dt²) = 0解这个方程得到：i(t)=A+Bt其中，A和B是常数，t是时间。
这个方程表示电流随时间线性增加。
根据电压方程，将电流的表达式代入，得到：V = L(di/dt) + Ri + (1/C)∫idt代入i(t)=A+Bt后，求解得到：V=(L/A)+(Lt²/2A)+(BRt)+(CAt)右边的每一项都是和时间t有关的项。
根据基尔霍夫电压定律，整个方程需要满足的条件是V=0，即电压为零。
因此，上式右边的所有项之和为零，可以得到：(L/A)+(Lt²/2A)+(BRt)+(CAt)=0这是一个关于时间t的二次方程。
谐振频率和固有频率
谐振频率和固有频率【谐振频率】谐振频率指的是在含有电容和电感的电路中，如果电容和电感并联，可能出现于某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；电感的电流却逐渐增加，电感的电压却逐渐降低。
而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；电感的电流却逐渐减少，电感的电压却逐渐升高。
电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，称为电路发生电的振荡,当谐振电路外部输入电压的正弦频率达到某一特定频率（即该电路的谐振频率）时，谐振电路的感抗与容抗相等，Z=R，谐振电路对外呈纯电阻性质，即为谐振。
发生谐振时，谐振电路将输入放大Q倍，Q为品质因数。
计算公式：f=1/[2π√(LC)]（其中f为频率，单位为赫兹(Hz)；L为电感，单位为亨利(H)；C为电容，单位为法拉(F)。
）【固有频率】固有频率计算公式：Q=wL\R。
固有频率也称为自然频率(naturalfrequency)。
物体做自由振动时，其位移随时间按正弦或余弦规律变化，振动的频率与初始条件无关，而仅与系统的固有特性有关（如质量、形状、材质等），称为固有频率，其对应周期称为固有周期。
在相同的条件下，进行了n次试验，在这n次试验中，事件A发生的次数m称为事件A发生的频数。
比值m/n称为事件A发生的频率，用文字表示定义为：每个对象出现的次数与总次数的比值是频率。
某个组的频数与样本容量的比值也叫做这个组的频率。
有了频数（或频率）就可以知道数的分布情况。
【谐振频率和固有频率的区别】谐振频率是输入信号的频率，跟被作用的物体没有关系，固有频率是指被作用的物体由于本身组成材料或者结构的原因，而具有的一个频率，两种频率之间通常没有直接的联系。
只有外加频率接近固有频率时才会发生谐振（共振），而发生谐振现象。
RLC串联谐振频率及其计算公式
2009-04-2109:51串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1.谐振定义：电路中L、C两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
电路电流为最大。
即(3)电路功率因子为1。
即(4)电路平均功率最大。
即P=I2R(5)电路总虚功率为零。
即Q L=Q C?Q T=Q L?Q C=06.串联谐振电路之频率：(1)公式：(2)R-L-C串联电路欲产生谐振时，可调整电源频率f、电感器L或电容器C 使其达到谐振频率fr，而与电阻R完全无关。
7.串联谐振电路之质量因子：(1)定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。
(3)电容抗与频率成反比，故为一曲线。
(4)阻抗Z=R+j(X L?X C)当f=fr时，Z=R为最小值，电路为电阻性。
当f＞fr时，X L＞X C，电路为电感性。
当f＜fr时，X L＜X C，电路为电容性。
当f=0或f=∞时,Z=∞，电路为开路。
(5)若将电源频率f由小增大，则电路阻抗Z的变化为先减后增。
9.串联谐振电路之选择性如图(3)所示：,????????串联谐振电路之选择性：电路电流最大值变动至倍电流最大值时，其(5)f2>f r称为上限截止频率，f1<fr称为下限截止频率。
公式：(6)若将电源频率f由小增大，则电路电流I的变化为先增后减，而质量因子Q 值越大，其曲线越尖锐，即频带宽度越窄，响应越好，选择性越佳。
(7)当频带宽度BW很宽，表示质量因子Q值很低；若Q＜10时，上列公式不适用，此时谐振频率为。
1F=1E6uF=1E9nF="1E12"pF。

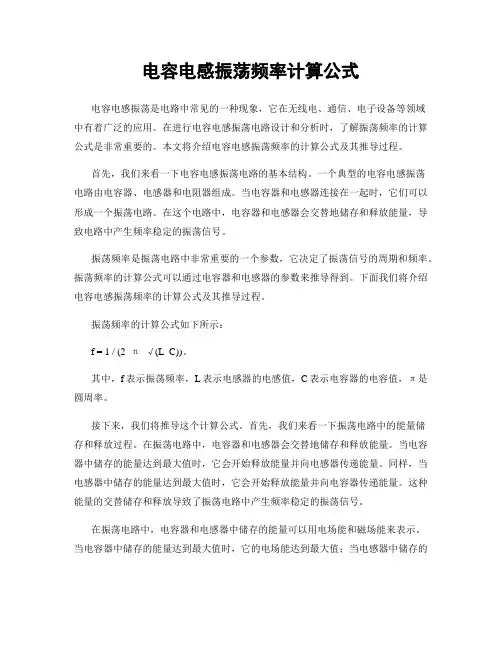

电容电感振荡频率计算公式
电容电感振荡频率计算公式电容电感振荡是电路中常见的一种现象，它在无线电、通信、电子设备等领域中有着广泛的应用。
在进行电容电感振荡电路设计和分析时，了解振荡频率的计算公式是非常重要的。
本文将介绍电容电感振荡频率的计算公式及其推导过程。
首先，我们来看一下电容电感振荡电路的基本结构。
一个典型的电容电感振荡电路由电容器、电感器和电阻器组成。
当电容器和电感器连接在一起时，它们可以形成一个振荡电路。
在这个电路中，电容器和电感器会交替地储存和释放能量，导致电路中产生频率稳定的振荡信号。
振荡频率是振荡电路中非常重要的一个参数，它决定了振荡信号的周期和频率。
振荡频率的计算公式可以通过电容器和电感器的参数来推导得到。
下面我们将介绍电容电感振荡频率的计算公式及其推导过程。
振荡频率的计算公式如下所示：f = 1 / (2 π√(L C))。
其中，f表示振荡频率，L表示电感器的电感值，C表示电容器的电容值，π是圆周率。
接下来，我们将推导这个计算公式。
首先，我们来看一下振荡电路中的能量储存和释放过程。
在振荡电路中，电容器和电感器会交替地储存和释放能量。
当电容器中储存的能量达到最大值时，它会开始释放能量并向电感器传递能量。
同样，当电感器中储存的能量达到最大值时，它会开始释放能量并向电容器传递能量。
这种能量的交替储存和释放导致了振荡电路中产生频率稳定的振荡信号。
在振荡电路中，电容器和电感器中储存的能量可以用电场能和磁场能来表示。
当电容器中储存的能量达到最大值时，它的电场能达到最大值；当电感器中储存的能量达到最大值时，它的磁场能达到最大值。
因此，振荡频率可以通过电容器和电感器中储存的电场能和磁场能来推导得到。
根据电场能和磁场能的表达式，我们可以得到振荡频率的计算公式。
首先，电容器中储存的电场能可以表示为：Ec = (1/2) C V^2。
其中，Ec表示电容器中储存的电场能，C表示电容器的电容值，V表示电容器上的电压。
同样，电感器中储存的磁场能可以表示为：Em = (1/2) L I^2。
rf4基材资料[指南]
![rf4基材资料[指南]](https://img.taocdn.com/s3/m/625d025ae418964bcf84b9d528ea81c758f52e87.png)
、我们常用的PCB介质是FR4材料的，相对空气的介电常数是4.2-4.7。
这个介电常数是会随温度变化的，在0-70度的温度范围内，其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化，温度越高，介电常数越大，延时也越大。
介电常数还会随信号频率变化，频率越高介电常数越小。
100M以下可以用4.5计算板间电容以及延时。
2、一般的FR4材料的PCB板中内层信号的传输速度为180ps/inch(1inch=1000mil=2.54cm)。
表层一般要视情况而定，一般介于140与170之间。
3、实际的电容可以简单等效为L、R、C串联，电容有一个谐振点，在高频时(超过这个谐振点)会呈现感性，电容的容值和工艺不同则这个谐振点不同，而且不同厂家生产的也会有很大差异。
这个谐振点主要取决于等效串联电感。
现在的比如一个100nF的贴片电容等效串联电感大概在0.5nH左右，ESR(等效串联电阻)值为0.1欧，那么在24M左右时滤波效果最好，对交流阻抗为0.1欧。
而一个1nF的贴片电容等效电感也为0.5nH(不同容值差异不太大)，ESR为0.01欧，会在200M左右有最好的滤波效果。
为达好较好的滤波效果，我们使用不同容值的电容搭配组合。
但是，由于等效串联电感与电容的作用，会在24M与200M之间有一个谐振点，在这个谐振点上有最大阻抗，比单个电容的阻抗还要大。
这是我们不希望得到的结果。
（在24M到200M这一段，小电容呈容性，大电容已经呈感性。
两个电容并联已经相当于LC并联。
两个电容的E SR值之和为这个LC回路的串阻。
LC并联的话如果串阻为0，那么在谐振点上会有一个无穷大的阻抗，在这个点上有最差的滤波效果。
这个串阻反倒会抑制这种并联谐振现象，从而降低LC谐振器在谐振点的阻抗）。
为减轻这个影响，可以酌情使用ESR大些的电容。
ESR相当于谐振网络里的串阻，可以降低Q值，从而使频率特性平坦一些。
增大ESR会使整体阻抗趋于一致。

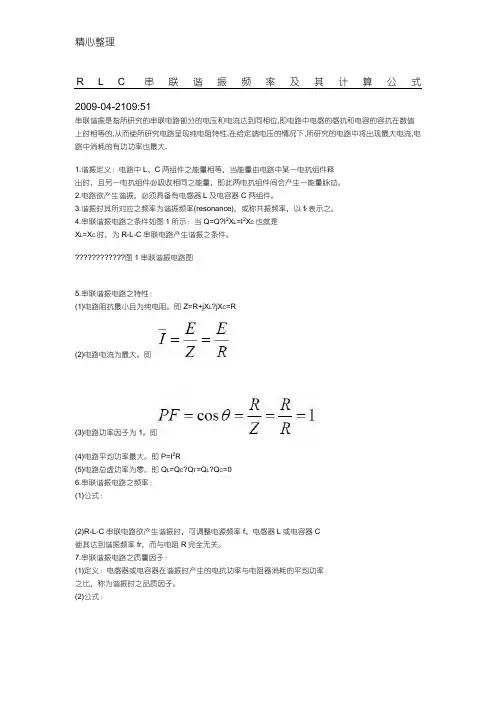

RLC串联谐振频率及其计算公式
2009-04-2109:51串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1.谐振定义：电路中L、C两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2.电路欲产生谐振，必须具备有电感器L及电容器C两组件。
3.谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表示之。
4.X L=X C5.(1)(2)电路电流为最大。
即(3)。
即(4)(5)6.(1)公式：(2)R-L-C使其达到谐振频率fr，而与电阻R完全无关。
7.串联谐振电路之质量因子：(1)定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。
(2)公式：(3)品质因子Q值愈大表示电路对谐振时之响应愈佳。
一般Q值在10～100之间。
8.串联谐振电路阻抗与频率之关系如图(2)所示：(1)电阻R与频率无关，系一常数，故为一横线。
(2)电感抗X L=2πfL，与频率成正比，故为一斜线。
(3)电容抗与频率成反比，故为一曲线。
(4)阻抗Z=R+j(X L?X C)当f=fr时，Z=R为最小值，电路为电阻性。
当f＞fr时，X L＞X C，电路为电感性。
当f＜fr时，X L＜X C，电路为电容性。
当f=0或f=∞时,Z=∞，电路为开路。
(5)若将电源频率f由小增大，则电路阻抗Z的变化为先减后增。
9.串联谐振电路之选择性如图(3)所示：(1)当f=fr时,??，此频率称为谐振频率。
(2)当f=f1或f2时,????????，此频率称为旁带频率、截止频率或半功率频率。
(3)串联谐振电路之选择性：电路电流最大值变动至倍电流最大值时，其所对应的两旁带频率间之范围，即为该电路之选择性，通常称为频带宽度或波宽，以BW表示。
RLC串联谐振频率及其计算公式
RLC串联谐振频率及其计算公式RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从⽽使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最⼤电流,电路中消耗的有功功率也最⼤.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某⼀电抗组件释出时，且另⼀电抗组件必吸收相同之能量，即此两电抗组件间会产⽣⼀能量脉动。
2. 电路欲产⽣谐振，必须具备有电感器L及电容器C 两组件。
3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以f r表⽰之。
4. 串联谐振电路之条件如图1所⽰：当Q=Q ? I2X L = I2 X C也就是X L =X C 时，为R-L-C 串联电路产⽣谐振之条件。
图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最⼩且为纯电阻。
即Z =R+jX L?jX C=R(2) 电路电流为最⼤。
即(3) 电路功率因⼦为1。
即(4) 电路平均功率最⼤。
即P=I2R(5) 电路总虚功率为零。
即Q L=Q C?Q T=Q L?Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C 串联电路欲产⽣谐振时，可调整电源频率f 、电感器L 或电容器C 使其达到谐振频率f r ，⽽与电阻R完全⽆关。
7. 串联谐振电路之质量因⼦：(1) 定义：电感器或电容器在谐振时产⽣的电抗功率与电阻器消耗的平均功率之⽐，称为谐振时之品质因⼦。
(2) 公式：(3) 品质因⼦Q值愈⼤表⽰电路对谐振时之响应愈佳。
⼀般Q值在10～100 之间。
8. 串联谐振电路阻抗与频率之关系如图(2)所⽰：(1) 电阻R 与频率⽆关，系⼀常数，故为⼀横线。
(2) 电感抗X L=2 π fL ，与频率成正⽐，故为⼀斜线。
(3) 电容抗与频率成反⽐，故为⼀曲线。
(4) 阻抗Z = R+ j(X L ?X C)当f = f r时，Z = R 为最⼩值，电路为电阻性。
PCB介电常数地的知识
1、我们常用的PCB介质是FR4材料的，相对空气的介电常数是4.2-4.7。
这个介电常数是会随温度变化的，在0-7 0度的温度范围内，其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化，温度越高，延时越大。
介电常数还会随信号频率变化，频率越高介电常数越小。
100M以下可以用4.5计算板间电容以及延时。
2、一般的FR4材料的PCB板中内层信号的传输速度为180ps/inch(1inch=1000mil=2.54cm)。
表层一般要视情况而定，一般介于140与170之间。
3、实际的电容可以简单等效为L、R、C串联，电容有一个谐振点，在高频时(超过这个谐振点)会呈现感性，电容的容值和工艺不同则这个谐振点不同，而且不同厂家生产的也会有很大差异。
这个谐振点主要取决于等效串联电感。
现在的比如一个100nF的贴片电容等效串联电感大概在0.5nH左右，ESR(等效串联电阻)值为0.1欧，那么在24M 左右时滤波效果最好，对交流阻抗为0.1欧。
而一个1nF的贴片电容等效电感也为0.5nH(不同容值差异不太大)，E SR为0.01欧，会在200M左右有最好的滤波效果。
为达好较好的滤波效果，我们使用不同容值的电容搭配组合。
但是，由于等效串联电感与电容的作用，会在24M与200M之间有一个谐振点，在这个谐振点上有最大阻抗，比单个电容的阻抗还要大。
这是我们不希望得到的结果。
（在24M到200M这一段，小电容呈容性，大电容已经呈感性。
两个电容并联已经相当于LC并联。
两个电容的ESR值之和为这个LC回路的串阻。
LC并联的话如果串阻为0，那么在谐振点上会有一个无穷大的阻抗，在这个点上有最差的滤波效果。
这个串阻反倒会抑制这种并联谐振现象，从而降低LC谐振器在谐振点的阻抗）。
为减轻这个影响，可以酌情使用ESR大些的电容。
ESR相当于谐振网络里的串阻，可以降低Q值，从而使频率特性平坦一些。
增大ESR会使整体阻抗趋于一致。
RLC串联谐振频率及其计算公式
RLC串联谐振频率及其计算公式RLC串联谐振频率是电路中的一个重要参数，它是指当一个电压源加在一个串联的电感、电容和电阻组成的电路上时，经过一段时间后电感和电容器上的电荷周期性地来回振荡，频率为谐振频率。
在谐振频率下，电路中的电感和电容器的电流和电压达到最大值，电路处于最大响应状态。
f=1/(2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。
为了更好地理解和应用RLC串联谐振频率的计算公式，我们可以逐一介绍电感、电容和电阻的基本概念。
电感是指电路中的线圈或线圈的一部分，当通过它的电流发生变化时，产生电动势。
电感的单位是亨利(H)。
电感越大，电路中的电感能够存储更多的电能。
在RLC串联谐振电路中，电感起到存储电能、产生感应电动势的作用。
电容是指电路中的两个导体之间通过绝缘介质隔离而形成的电场以及电场所蕴含的能量。
电容的单位是法拉(F)。
电容越大，电路中的电容能够存储更多的电能。
在RLC串联谐振电路中，电容起到存储电能、产生电场的作用。
电阻是电路中阻碍电流流动的元件，在电路中消耗电能，将电能转化为其他形式的能量，比如热能、光能等。
电阻的单位是欧姆(Ω)。
在RLC串联谐振电路中，电阻的作用是限制电流的流动。
在RLC串联谐振电路中，电感、电容和电阻组成一个并联的谐振回路。
当电路中的频率等于谐振频率时，电感和电容上的电压和电流达到最大值。
在谐振频率下，电感和电容上的电流相位差为零，即电流和电压是同相的。
电路中的电压和电流能够稳定地振荡，产生最大的电功率。
根据以上所述，我们可以总结出RLC串联谐振频率的计算公式f=1/(2π√(LC))。
这个公式是由电感和电容的值决定的。
当电感和电容的值确定时，我们可以利用这个公式来计算谐振频率。
例如，假设有一个串联电路，其电感L=0.05亨利（H），电容C=100微法（F）。
将这些值代入谐振频率的计算公式中，可以得到：f=1/(2π√(0.05*100*10^(-6)))≈1.59kHz这样，我们就得到了该RLC串联电路的谐振频率为1.59kHz。
RLC串联谐振频率和其计算公式
RLC串联谐振频率和其计算公式RLC串联谐振是指在电路中的电阻、电感和电容按照串联的方式连接时，电路在特定频率下具有最大的振荡幅度。
在RLC串联谐振频率及其计算公式中，R代表电阻的阻值，L代表电感的感值，C代表电容的容值，f 代表谐振频率。
要计算RLC串联谐振频率，可以使用以下公式：f=1/(2π√(LC))该公式可以推导得出，具体的推导过程如下：首先，我们假设电压的频率为ω，电流的频率为ω。
在RLC串联电路中，电压滞后于电流，我们用相位差θ来表示这个滞后：V=I*X其中，V为电压，I为电流，X为电阻的阻抗。
由于电流和电压之间的关系满足欧姆定律以及电感和电容的特性，我们可以得到如下方程：V=I*(R+jωL+1/(jωC))其中，R为电阻的阻值，L为电感的感值，C为电容的容值，j为虚数单位。
进一步整理上述方程，可以得到：V=I*[(R+jωL)/(1-ω²LC)]这个方程描述了电压和电流之间的关系。
由于电压和电流之间的相位差θ一般很小，可以近似地认为他们之间的关系是V = I * cosθ，根据复数的性质，可以得到：(R + jωL) / (1 - ω²LC) = cosθ进一步整理可得：(R - ω²LC) + jωL = cosθ * (1 - ω²LC) (1)上式左侧是一个复数，而右侧是实数，因此这两个式子只能分别等于实部和虚部。
比较上式的实部和虚部，可以得到以下两个方程：R - ω²LC = cosθ * (1 - ω²LC) (2)ωL = sinθ * (1 - ω²LC) (3)将公式(2)和公式(3)相除，可以消去θ，并进一步整理，得到：tanθ = ωL / (R - ω²LC)在RLC串联谐振电路中，电流和电压之间的相位差为0，即θ=0，因此上式可以改写为：tan(0) = ωL / (R - ω²LC)由于tan(0) = 0，可以得到：0=ωL/(R-ω²LC)再进一步整理可以得到：ω²LC-RωL=0将ωL和ω²LC移到等式右边，并整理，可以得到：ω²LC=RωL再整理可得：ω²=R/LC由于ω=2πf，可以得到：f²=1/(4π²LCR)最后，可以得到RLC串联谐振的频率公式：f=1/(2π√(LC))这个公式描述了RLC串联谐振频率与电阻、电感和电容之间的关系。
谐振频率计算公式单位
谐振频率计算公式单位
谐振频率计算公式：f=1/[2π√(LC)]，
其中f为频率，单位为赫兹(Hz)；
L为电感，单位为亨利(H)；
C为电容，单位为法拉(F)。
谐振频率指的是在含有电容和电感的电路中，如果电容和电感并联，可能出现于某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；电感的电流却逐渐增加，电感的电压却逐渐降低。
而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；电感的电流却逐渐减少，电感的电压却逐渐升高。
电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，称为电路发生电的振荡,当谐振电路外部输入电压的正弦频率达到某一特定频率（即该电路的谐振频率）时，谐振电路的感抗与容抗相等，Z=R，谐振电路对外呈纯电阻性质，即为谐振。
发生谐振时，谐振电路将输入放大Q倍，Q为品质因数。
RLC串联谐振频率及其计算公式
RLC串联谐振频率及其计算公式在电路中，RLC串联谐振电路是一个重要的电路结构。
它由电感（L）、电阻（R）和电容（C）三个元件组成，能够在特定频率下实现最大电流响应。
本文将介绍RLC串联谐振频率的概念以及相应的计算公式。
1. RLC串联谐振频率概述RLC串联谐振电路是指电感、电容和电阻按照串联方式连接的电路。
在特定频率下，电路中的电感和电容会发生共振现象，导致电流响应达到最大值。
这个特定的频率被称为RLC串联谐振频率。
谐振频率对于电路的稳定性和高效性至关重要。
2. RLC串联谐振频率的计算公式计算RLC串联谐振频率需要使用以下计算公式：1f = ---------2π√(LC)其中，f表示谐振频率，L表示电感的值，C表示电容的值，π为圆周率。
3. 举例说明为了更好地理解RLC串联谐振频率的计算方法，我们将通过一个实例进行说明。
假设有一个RLC串联谐振电路，其中电感L的值为0.1亨，电容C的值为0.01微法，我们要计算该电路的谐振频率。
根据上述计算公式，我们可以进行如下计算：1f = ---------2π√(0.1 * 0.01)通过计算，可得出该RLC串联谐振电路的谐振频率为约159.155Hz。
4. RLC串联谐振频率的应用RLC串联谐振频率广泛应用于电子工程和通信系统中。
例如，在收音机中，使用RLC串联谐振电路来选择想要接收的特定频率。
此外，RLC串联谐振电路还可以用于滤波器设计、电源调节以及储能电路等方面。
5. 总结本文介绍了RLC串联谐振频率及其计算公式。
RLC串联谐振电路在现代电子和通信系统中扮演着重要的角色，对于实现高效的电路运行至关重要。
掌握RLC串联谐振频率的计算方法，可以帮助我们更好地设计和优化电路结构，提升电路的性能和稳定性。
（字数：400字）。
串联谐振实验频率计算公式
串联谐振实验频率计算公式引言。
在电路中，谐振是指当电路中的电感和电容元件达到一定数值时，电路中的电流和电压会达到最大值。
串联谐振实验是一种用于研究电路中谐振现象的实验，通过测量电路中的电流和电压，可以计算出电路的谐振频率。
本文将介绍串联谐振实验频率计算公式，并通过实例进行详细说明。
串联谐振实验频率计算公式。
串联谐振电路由电感、电容和电阻元件组成，其频率计算公式如下：\[f_0 = \frac{1}{2\pi\sqrt{LC}}\]其中，\(f_0\)为串联谐振电路的谐振频率，\(L\)为电感的值，\(C\)为电容的值，\(\pi\)为圆周率。
实例分析。
假设有一个串联谐振电路，其中电感\(L = 0.1 H\)，电容\(C = 0.01 F\)，现在需要计算该电路的谐振频率。
根据上述公式，代入相应数值进行计算：\[f_0 = \frac{1}{2\pi\sqrt{0.1 \times 0.01}} = \frac{1}{2\pi\sqrt{0.001}} =\frac{1}{2\pi \times 0.0316} \approx 5.03 Hz\]因此，该串联谐振电路的谐振频率为5.03赫兹。
实验步骤。
进行串联谐振实验时，需要按照以下步骤进行：1. 连接电路，将电感、电容和电阻按照串联谐振电路的连接方式连接好。
2. 测量电感和电容的数值，使用万用表等仪器对电感和电容进行测量，并记录下它们的数值。
3. 接通电源，将电路连接到电源上，使电路中形成交流电流。
4. 测量电压和电流，使用示波器等仪器对电路中的电压和电流进行测量，并记录下它们的数值。
5. 计算谐振频率，根据测量得到的电感和电容数值，使用上述公式计算出电路的谐振频率。
实验注意事项。
在进行串联谐振实验时，需要注意以下事项：1. 保证电路连接正确，电感、电容和电阻的连接方式需要按照串联谐振电路的要求进行连接，否则会影响实验结果。
2. 使用合适的仪器，在测量电压和电流时，需要使用合适的仪器进行测量，以保证测量结果的准确性。
lc谐振频率公式推导
lc谐振频率公式推导LC谐振频率公式是电路中常用的一个公式，用于计算电感和电容构成的LC谐振电路的谐振频率。
在这篇文章中，我将从推导公式的角度出发，详细介绍LC谐振频率公式的推导过程。
在电路中，当电感和电容串联时，可以形成一个LC谐振电路。
LC 谐振电路是一种特殊的电路，当其工作在谐振频率时，电路中的电感和电容之间的能量来回转化，达到能量传递的最大效率。
我们来看LC谐振电路的基本结构。
如图所示，该电路由一个电感L 和一个电容C串联而成。
电感L和电容C分别代表了电路中的感性和容性元件。
在LC谐振电路中，电感和电容之间的能量来回转化，达到最大效率的条件是当电感和电容的电流和电压之间的相位差为零时。
换句话说，当电感和电容的电流和电压完全同相位时，电路中的能量传递效率最高。
为了找到LC谐振电路的谐振频率，我们需要建立电感和电容之间的电流和电压之间的关系。
根据基本电路理论，电感和电容的电流和电压之间满足以下关系：电感L的电流i_L滞后于电感两端的电压v_L，其相位差为90度，即i_L = I_m*sin(ωt + φ_L)，其中I_m为电感电流的峰值，ω为角频率，t为时间，φ_L为相位差。
电容C的电流i_C超前于电容两端的电压v_C，其相位差为90度，即i_C = I_m*sin(ωt + φ_C)，其中I_m为电容电流的峰值，ω为角频率，t为时间，φ_C为相位差。
根据电压和电流之间的关系，我们可以得到电感和电容之间的电压和电流之间的关系。
根据欧姆定律，电容的电流和电压之间满足以下关系：i_C = C*dv_C/dt，其中C为电容的电容量，dv_C/dt为电容电压的变化率。
将电容电压表示为v_C = V_m*sin(ωt + φ_C)的形式，对其求导可得：dv_C/dt = V_m*ω*cos(ωt + φ_C)。
将上述两个方程代入欧姆定律的方程中，我们可以得到电容电流和电容电压之间的关系：C*V_m*ω*cos(ωt + φ_C) = I_m*sin(ωt + φ_C)。
PCB介电常数知识
1、我们常用的PCB介质是FR4材料的，相对空气的介电常数是4.2-4.7。
这个介电常数是会随温度变化的，在0-70度的温度范围内，其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化，温度越高，延时越大。
介电常数还会随信号频率变化，频率越高介电常数越小。
100M以下可以用4.5计算板间电容以及延时。
2、一般的FR4材料的PCB板中内层信号的传输速度为180ps/inch(1inch=1000m il=2.54cm)。
表层一般要视情况而定，一般介于140与170之间。
3、实际的电容可以简单等效为L、R、C串联，电容有一个谐振点，在高频时(超过这个谐振点)会呈现感性，电容的容值和工艺不同则这个谐振点不同，而且不同厂家生产的也会有很大差异。
这个谐振点主要取决于等效串联电感。
现在的比如一个100nF的贴片电容等效串联电感大概在0.5nH左右，ESR(等效串联电阻)值为0.1欧，那么在24M左右时滤波效果最好，对交流阻抗为0.1欧。
而一个1 nF的贴片电容等效电感也为0.5nH(不同容值差异不太大)，ESR为0.01欧，会在200M左右有最好的滤波效果。
为达好较好的滤波效果，我们使用不同容值的电容搭配组合。
但是，由于等效串联电感与电容的作用，会在24M与200M之间有一个谐振点，在这个谐振点上有最大阻抗，比单个电容的阻抗还要大。
这是我们不希望得到的结果。
（在24M到200M这一段，小电容呈容性，大电容已经呈感性。
两个电容并联已经相当于LC并联。
两个电容的ESR值之和为这个LC回路的串阻。
LC并联的话如果串阻为0，那么在谐振点上会有一个无穷大的阻抗，在这个点上有最差的滤波效果。
这个串阻反倒会抑制这种并联谐振现象，从而降低LC谐振器在谐振点的阻抗）。
为减轻这个影响，可以酌情使用ESR大些的电容。
ESR相当于谐振网络里的串阻，可以降低Q值，从而使频率特性平坦一些。
增大ESR会使整体阻抗趋于一致。
贴片电容谐振频率
贴片电容谐振频率贴片电容谐振频率，这听起来是不是有点像一个神秘的魔法密码？其实啊，它没那么难懂。
咱们先把贴片电容想象成一个小小的音乐盒。
你看，音乐盒有它自己独特的发声频率，在这个频率上，它就会奏响美妙的音乐。
贴片电容的谐振频率呢，就有点像这个音乐盒的发声频率。
当电路中的频率达到贴片电容的谐振频率时，就好像音乐盒开始演奏了，这个时候，贴片电容会表现出一些特殊的性能。
你知道吗，贴片电容在不同的电路里就像不同的小演员在不同的舞台上。
在它的谐振频率附近，它对信号的处理就变得很特别。
就好比一个平时很文静的人，在特定的场合下突然变得活力四射。
它的电抗特性会发生变化，这可关系到整个电路的工作状态呢。
我给你讲个我自己遇到的事儿吧。
我曾经在捣鼓一个小电路，里面用到了贴片电容。
刚开始的时候，电路老是不稳定，信号时好时坏。
我就纳闷儿了，这是咋回事儿呢？我就像个侦探一样，一点点排查。
最后发现啊，原来是信号的频率接近了贴片电容的谐振频率，导致电容的表现跟我预期的不太一样。
这就像你本来以为一个人会稳稳地站在那儿，结果他突然开始跳舞了，整个场面就乱套了。
那这个谐振频率是由什么决定的呢？电容的大小、电容的结构、还有它的介质材料，这些都像是做菜的调料一样，不同的组合就会调出不同的“味道”，也就是不同的谐振频率。
就像你做红烧肉，放的糖、酱油、八角的量不一样，做出来的味道就不一样。
大的电容，它的谐振频率往往比较低，就像体型大的动物行动起来比较缓慢一样。
小的电容呢，谐振频率相对较高，就像小昆虫飞起来扑腾得快。
在实际应用里，要是不注意贴片电容的谐振频率，那可就麻烦了。
比如说在射频电路里，这就像在一个非常精密的乐队里，每个乐手都得在正确的节奏上演奏。
如果贴片电容的谐振频率没考虑好，就像乐队里有个乐手乱了节奏，整个电路的性能就会大打折扣。
信号可能会被衰减得很厉害，或者产生一些莫名其妙的干扰，就像好好的一场音乐会突然出现了刺耳的噪音。
我们怎么才能知道这个神秘的谐振频率呢？这就需要一些测试手段了。
电容器的自谐振频率
以前一直不知道有电容谐振频率这个说法，一个电容怎么也能谐振，后来在ourdev的一个帖子上看到就查了下资料，还真是自己孤陋了，不能太相信学校里学的那些，有很多自己都没有接触到，要虚心的学习～在百度知道上看到一个答案是这么说的：电容的容值和自谐振频率是材料与构造所决定的!因电容的等电路是C,L,R,组成!故就有了自谐振频率值! 自谐振频率与电容的容值成反比!因自谐振频率区的容抗是最大的!故做为滤波的电容应避开自谐振频率段! 又因容值与频率成反比,而容抗与容值成正比!故要滤除的杂波和谐波时应取小容值!以下的内容在一个文档《单板电磁兼容(EMC)的设计》里找到的，非原创：原文（英语）来自Freescale Semiconductor, Inc.的应用文档，作者，T.C. Lun，Applications Engineering，MicrocontrollerDivision，Hong Kong.译者：xddjd，mail：djdym@在谐振频率之前, 电容还保持着电容的特性, 而大于谐振频率时,由于引线长度和导线电感的影响, 电容的作用将变成电感的作用.表1 列举了两种类型陶瓷电容的谐振频率,一种是标准的0.25 inch 的插件电容, 3.75n H 的内部电感系数, 另外一种是贴片电容, 内部感应系数是1n H, 我们可以从表中看到贴片电容的谐振频率是插件电容的两倍左右.基于自谐振频率电容器种类的选择算法时间：2012-05-22 15:44:06来源：单片机与嵌入式系统作者：唐伟峰，蓝天鸿具体地，Flat Response算法与Decade Methods算法中容值的选择分为3个步骤：(1)找出VRM不能再维持低阻抗时的频率点FLF_CROSS。
(2)确定需要设计的目标阻抗和截止频率FHF_CUT_OFF。
(3)估算所需容值的种类显然，该方法中所选容值的种类数是由需要设计频段的数量级决定，频段的每个数量级中分布的电容器种类是固定的。
lc谐振频率公式推导
lc谐振频率公式推导LC谐振频率公式是指用于计算电感电容谐振电路的谐振频率的公式。
在电子电路中，LC谐振电路是一种重要的电路组成部分，广泛应用于无线通信、信号处理、功率放大等领域。
LC谐振频率公式可以通过以下推导得到。
首先，我们考虑一个简单的LC谐振电路，由一个电感L和一个电容C组成。
当电路中施加一个交流电源时，电感和电容会相互作用，导致电路产生共振现象。
在LC谐振电路中，电感L和电容C的电压和电流之间存在着特定的关系。
根据基尔霍夫定律和欧姆定律，可以得到以下方程：$$L \frac{{di}}{{dt}} + \frac{{1}}{{C}} \int i dt = 0$$其中，i表示电路中的电流，t表示时间。
这个方程描述了电感L和电容C之间的电流关系。
为了求解这个微分方程，我们可以假设电流i具有一个特定的形式，即i = I sin(ωt)，其中I表示电流的幅值，ω表示角频率。
将这个形式的电流代入方程中，可以得到：$$-LI \omega^2 \sin(\omega t) + \frac{1}{C} I \cos(\omega t) =$$为了使上述方程成立，我们需要满足以下条件：$$-LI \omega^2 = \frac{1}{C} I$$通过整理上述方程，可以得到LC谐振频率公式：$$\omega = \frac{1}{\sqrt{LC}}$$其中，ω表示谐振频率，L表示电感的感值，C表示电容的电容量。
LC谐振频率公式告诉我们，谐振频率与电感和电容的数值有关。
当电感和电容的数值确定时，谐振频率也就确定了。
根据这个公式，我们可以设计出满足特定频率要求的LC谐振电路。
LC谐振电路具有许多重要的应用。
其中一个重要的应用是在无线通信中的频率选择电路。
在无线通信中，不同频率的信号需要分别进行处理和传输，因此需要使用频率选择电路进行滤波和调制。
LC谐振电路作为一种简单有效的频率选择电路，被广泛应用于无线通信系统中。
谐振电感电容的计算
谐振电感、电容的计算设计要求：单电容+DB3，已知：AC = 220V （50Hz ），配T8灯功率P L = 55W ，查表得灯的额定工作电压V L =100V （灯点火电压Vtrig = 800V ），试设计一个工作于35KHz 的镇流器！ P L = 55W ，V L = 100V ，则I L = P L /V L = 55/100 = 550mA （I L ≈Ic ，Ic 是三极管集电极的工作电流） 假如高频灯电流为正弦波，峰值灯电流I LP = I L = 770mA （线路分析得：I CP =I L ）[灯启动期间的脉冲电流幅值I SP =Q. I CP ]Q 一般取值3，则I SP = 3x770mA = 2.31A 。
所以要求V T1、V T2的集电极电流要求于0.8~1.0A,并且应能承受2.5A 左右的峰值电压。
查资料得：V T1、V T2的BV CEO ≥400V ，BV CES ≥700V ，Ic=2A ，I CP = 4A ，Ts = 2.6~3.8us ，Hfe = 10（在Ic = 2A ，V CE = 1V 时），I CP 为峰值集电极电流。
-------------通过如上用于选取V T1、V T2。
不考虑Ts 时的电路工作频率： f = 104*Vp /（4*Np*Bs*Ae ）其中： Vp ：脉冲变压器初级绕组两端的电压，一般取0.6~1.0V 。
脉冲变压器初级绕组匝数：Np = I E *Hs / Ip ；脉冲变压器次级绕组匝数：Ns = Np*Ip / Is ；其上： Is 为脉冲变压器次级电流，Is = I B = Ic / Hef 。
I E 为磁芯有效磁路长度（cm ）-----查表可得；Hs 为饱和磁场强度（A / cm ）-----查表可得；Ip 为流入脉冲变压器初级线圈的电流（A ），Ip = 0.5Icp ； 通过上面查值，那么Np 、Ns 可求得。
