LED筒灯规格书
led筒灯产品规格说明书
产品名称：高亮度LED筒灯|3W LED筒灯|3瓦LED筒灯型号：HW-TD03C03输入电压：AC85-265V,50/60Hz功率总合：3±1W总光通量：NW:120±10Lm,WW: 110±10Lm发光颜色：暖白、自然白、正白显色指数：Ra>70工艺材质：铝合金+PC开孔尺寸：Φ73mm光源类型：LED大功率灯珠,1W/颗工作环境：-15—45℃贮存环境：-30—60℃/ （20—85）%RHLED筒灯PN结构图：LED筒灯材质及特点：1、线形的外观设计，合理的光学设计，有效的提高了产品照度和亮度。
2、采用优质的铝合金散热，最大限度的增加了散热面积，完全取代了传统照明的白炽灯。
3、采用高效的恒流驱动电路，散热优异，适用传统的市电电压，性能稳定可靠。
4、产品尺寸和安装方式与传统灯一致，可直接安装在与传统配套的孔上。
5、超低功耗，比传统卤素灯、白炽灯节能80%以上，寿命长达2万小时以上。
采用优质低光衰、低功耗、高效率大功率LED光源，省电而且环保。
6、显色性好，显色指数高，对颜色的呈现真实、鲜艳，利用率更高。
筒灯独特：高效的恒流驱动电路，AC85V~265V宽适电压，亮度恒定，光衰最小采用优质低光衰、低功耗、高效率大功率LED光源采用优质的铝合金散热，最大限度的增加了散热面积使用范围：范围：家庭，商场，宾馆，餐厅，商店橱窗，展示厅，阅览室等室内照明。
对象：取代40W白炽灯，13W节能灯安装LED筒灯须知：1、请先仔细阅读产品规格书2、安装或更换本产品时切记先关掉电源3、请确认包装标签是否与实际产品相符；4、将产品接通电源前，请先确认电源是否适用本产品，否则可能造成产品不亮或永久性损坏。
厦门华炜电子工贸有限公司主要产品:LED日光灯、LED天花射灯、LED筒灯、LED球泡灯、LED平板灯、LED格栅灯、LED护栏管、LED灯条、LED投光灯、LED显示屏、节能日光灯T8、T5系列支架、格栅灯、净化灯、七彩控制器、LED发光模组、LED电子看板、电子镇流器等。
筒灯(4x1W)说明书
筒灯说明书
IAA31610
概述
欢迎使用LED筒灯,采用日本日亚原装4颗1W高功率LED,单颗亮度80-90 lm.有正白色和暖白色 两种光色可选,单面磨砂有机玻璃面板透光率高达90%.是一款替代传统downlight, 用于餐 厅、酒店,及家居等室内照明。
产品特点
◆ 外壳采用高导热率铝合金外壳，白色外表面。 ◆ 采用银色反光杯,出光角度:50度。 ◆ 使用高效率、宽电压恒流驱动保持灯具电流稳定。
技术参数 工作电压: 100VAC-240VAC 色 温: 5000K（白色），2800K（暖白色） 显色指数: 70Ra（5000K），75Ra（2800K） 环境温度: 0℃～35℃ 额定功率: 6.5W 重 量: 370g
使用方法指导 安装时电源线参照如下示意:
电源线
电源线
电源线
禁止电源线接触灯具的发热部份,防止输入短路、火灾的发生。
上海宜美电子科技有限公司 地址：上海市闵行区灯辉路1058号 邮编：201109 电话(Tel): (86) 21-64908799 传真(Fax): (86)21-64908780 电邮(Email): sales@ 网址:
第2页 共2页
第1页 共2页
安装施工时按如下示意图的提示:
电ቤተ መጻሕፍቲ ባይዱ线
隔热 材料
隔热 材料
A
隔热施工
隔热施工 不允许
B
施工时请参照图A所示，并远离可燃物。 严禁图B所示施工，将严重影响LED寿命。
灯具安装时确保天花板厚度5～25mm。 天花板 天花顶孔径 Φ75mm
安装步骤如图C所示,先用手把安装卡子压紧 如①,然后放入天花顶口如②。
LED筒灯常用标准尺寸
.
.. LED筒灯常用标准尺寸
LED筒灯常用标尺寸与参数：
• 2.5寸LED筒灯尺寸参数:开孔(Φ80) ——表页尺寸Φ102×H30 功率3 W;
•3寸LED筒灯尺寸参数:开孔(Φ90) ——表页尺寸Φ112×H30 功率5W;
• 3.5寸LED筒灯尺寸参数:开孔(Φ100) ——表页尺寸Φ122×H30 功率7 W;
•4寸LED筒灯尺寸参数:开孔(Φ120) ——表页尺寸Φ146×H30 功率9W;
•5寸LED筒灯尺寸参数:开孔(Φ150) ——表页尺寸Φ180×H30 功率12 W;
•6寸LED筒灯尺寸参数:开孔(Φ160) ——表页尺寸Φ190×H30 功率15 W;
1、按安装方式分：嵌入式筒灯与明装式筒灯。
2、按灯管安排方式分：竖式筒灯与横式筒灯。
3、按场所分：家居筒灯与工程筒灯。
4、按光源个数分：单插筒灯与双插筒灯。
5、按光源的防雾情况来分：普通筒灯与防雾筒灯
6、按大小分：2 寸；2.5 寸；3 寸；3.5 寸；4 寸；5,6,8,10寸。
这里寸是指英寸，指里
面的反射杯的口径；。
LED节能灯说明书
济源市云州豫伟光电有限公司第一款LED路灯产品尺寸：375*306*70mm玻璃材质：钢化玻璃表面处理：阳极氧化静电喷涂防水胶圈厚度：6mm整灯寿命：＞50000H.颜色可选：银色产品净重：7.6kg★此款功率可做：42W、56W、70W、84W、98W、112W、126W、140W、154W、168W、182W、196W。
★（可随功率的大小改变外壳的长度，宽度与高度不变）第二款路灯产品尺寸：348*300*80mm玻璃材质：钢化玻璃表面处理：阳极氧化静电喷涂防水胶圈厚度：6mm整灯寿命：＞50000H.★此款功率可做：42W、56W、70W、84W、98W、112W、126W、140W。
第三款矿用隔爆型LED灯适用范围本系列灯具适用于有甲烷、煤尘等爆炸性混合物气体的煤层井下巷道及峒室内作固定式局部照明用。
当白炽灯灯具使用下瓦斯矿井下车场场周围、中心变电所、泵房和主要苍道时，这些场所应有新鲜空气流通。
第四款矿用隔爆型LED日光灯适用范围该产品适用于有甲烷、煤尘等爆炸性混合物气体的煤尘井下巷道及峒室内作固定式局部照明用。
当荧光灯具适用于瓦斯矿井下的车场周围、中心变电所，泵房和主要巷道时，这些场所应有新鲜空气流通。
第五款LED日光灯L ED日光灯采用超高亮L ED白光作为发光光源，散热效果好：采用高品质散热铝，表面温度30－40度，提高LED灯管的使用寿命.光效好：独特的异形铝管，发光效果更好，两侧无暗区。
铝合金壳配PC面罩（透明盖、磨砂条纹盖、雾状盖），材质好，不易损坏，经久耐用，使用安全。
设计新颖,节电显著.方便实用,安全可靠,寿命长.该产品是现代最环保,最节能的照明光源. L ED日光灯有着传统的日光灯的外型.尺寸.口径上都一样，长度有60c m,90c m,120c m,150c m等等，其功率分别为8W，12W，15W，18W；而20W 传统日光灯（电感镇流器）实际耗电约为53W，40W传统日光灯（电感镇流器）实际耗电约为68W ；8W L ED日光灯亮度与传统20W日光灯亮度无异, 15W L ED 日光灯与传统40W日光灯亮度一样.LED日光灯亮度尤其显得更柔和更使人们容易接授。

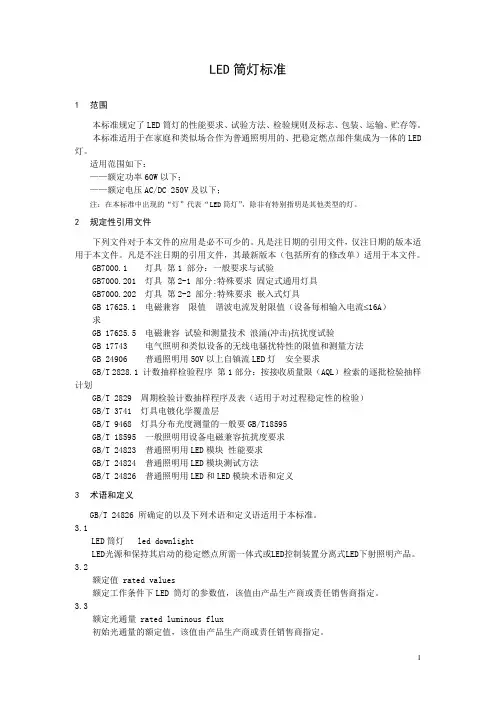

LED筒灯标准
LED筒灯标准1范围本标准规定了LED筒灯的性能要求、试验方法、检验规则及标志、包装、运输、贮存等。
本标准适用于在家庭和类似场合作为普通照明用的、把稳定燃点部件集成为一体的LED 灯。
适用范围如下：——额定功率60W以下；——额定电压AC/DC 250V及以下；注：在本标准中出现的“灯”代表“LED筒灯”，除非有特别指明是其他类型的灯。
2规定性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7000.1 灯具 第1 部分：一般要求与试验GB7000.201 灯具 第2-1 部分:特殊要求 固定式通用灯具GB7000.202 灯具 第2-2 部分:特殊要求 嵌入式灯具GB 17625.1 电磁兼容 限值 谐波电流发射限值（设备每相输入电流 16A）求GB 17625.5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法GB 24906 普通照明用50V以上自镇流LED灯 安全要求GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 3741 灯具电镀化学覆盖层GB/T 9468 灯具分布光度测量的一般要GB/T18595GB/T 18595 一般照明用设备电磁兼容抗扰度要求GB/T 24823 普通照明用LED模块 性能要求GB/T 24824 普通照明用LED模块测试方法 GB/T 24826 普通照明用LED和LED模块术语和定义3术语和定义GB/T 24826 所确定的以及下列术语和定义语适用于本标准。
3.1LED筒灯 led downlightLED光源和保持其启动的稳定燃点所需一体式或LED控制装置分离式LED下射照明产品。
LED以及常用筒灯尺寸以及安装尺寸word精品文档6页
LED以及常用筒灯尺寸和安装开孔一、常用筒灯尺寸普通的筒灯尺寸规格和led筒灯尺寸是一致的，所以下文适用于led筒灯和普通筒灯。
A 无需开孔,直接安装明装筒灯,各种尺寸大小有2.5 寸、3 寸、4 寸、5 寸、6 寸B 筒灯的规格尺寸都是固定的，按光源基本安装方式：筒灯可分为，横装（横插）筒灯和竖装（直插）筒灯。
竖装筒灯主要规格有：2 寸、2.5 寸、3 寸、3.5 寸、4 寸、5 寸、6 寸；横装筒灯通常规格较大，规格集中在：4 寸、5 寸、6 寸、8 寸，另外还有9 寸、10 寸、12 寸。
5 寸竖装筒灯的外形尺寸：178×204；5 寸横装筒灯的外形尺寸：178×99这里的寸是指英寸，而不是古代度量长度寸、丈、尺等。
1 英寸=25.4 毫米=2.54 厘米（1 inch = 2.54cm)所以：4 寸=4 X 2.54=10.16cm。
约10cm = 100mm6 寸=6 X 2.54=15.24cm。
约15cm = 150mm8 寸=8 X 2.54=20.32cm。
约20cm = 200mm再较为详细的说下led 筒灯的分类：1、按安装方式分：嵌入式筒灯与明装式筒灯。
2、按灯管安排方式分：竖式筒灯与横式筒灯。
3、按场所分：家居筒灯与工程筒灯。
4、按光源个数分：单插筒灯与双插筒灯。
5、按光源的防雾情况来分：普通筒灯与防雾筒灯。
6、按大小分：2 寸；2.5 寸；3 寸；3.5 寸；4 寸；5,6,8,10寸。
这里寸是指英寸，指里面的反射杯的口径。
用筒灯来做灯具，安装容易，不占用地方，大方、耐用，通常用五年以上是没有问题的，款式不容易变化。
价格也便宜。
简要简述筒灯特性：1、紧凑而光通量高。
消耗电力是白炽灯的1/3，寿命却是白炽灯的6 倍，尺寸保持了175 的紧凑设计，抑制了灯具的存在感，创造出了明亮的空间。
2、有镜面和磨砂的两种反射板。
带来闪烁感的镜面反射板，以适度的晖度来调和天花板的磨砂型反射板。
LED筒灯产品规格书
防触电保护
绝缘漆不可靠，不作为防触电保护层；带电部件不易触及；基本绝缘金属部件不触及；足够机械强度，牢固固定
型式试验
内部和外部接线
输入线：0.3mm²110cm硅胶白线(开口扭头2×5)两头上锡,插件用1条；输出线：红黑硅胶线0.3mm²7cm(开口2×2.5)上锡
型式试验
拉力测试
20N拉力作为参考,但灯体与出线位置务必配合良好
三、产品基本规格参数
1、灯具外形尺寸:Ø110*34mm；
2、灯具净重（包括驱动电源）:0.092kg；
3、灯体颜色：白色+银色；
4、材质：壳体：铝合金；面罩：塑料；开孔：75mm
5、光源：类型LED规格SMD5630，功率0.5W；灯珠数量：16pcs；
芯片尺寸56*30mil，；
6、电源驱动方式：非隔离恒流；
2）灯的电气强度：绝缘电阻测试后，在灯的输入端与壳体之间施加500V/50Hz正弦波交流电压，历时1min。试验应在具有恒定湿度的潮湿箱内进行。
试验期间，不发生闪烁（飞弧）或击穿现象。
型式试验
泄漏电流
正常工作时，电源各极与壳体之间≤0.5mA
型式试验
接地规定
/
型式试验
热试验（正常工作）
灯在环境温度25℃±5℃的恒温室，施加242V电压试验，灯应以悬挂方式安装，连续试验直至温度达到稳定值。灯珠焊点的温升和灯体外壳的温升应不大于50K。
13、灯具发光角度：100°；
14、灯具调节角度：/；
15、开关方式：/；
16、使用场所：酒店照明、会议室照明、办公室照明，医院照明或者住宅等；
四、电气参数要求
项目名称
单位
额定值
备注
筒灯系列规格书
MR16筒灯系列规格书产 品 实 物 图:1-3W5 W产品名称：MR16 筒灯产品型号：AE-DBMR16-1WAE-DBMR16-3WAE-DBMR16-5W产 品 应 用 图:产 品 说 明：1、优质铝合金外壳, 散热性能和聚光性能好。
2、精致小巧, 安装方便。
3、大功率LED光源, 有单色, 双色, 七彩等多种色彩选择。
4、使用寿命超过30,000小时。
5、环保, 低热, 照度高, 非常省电。
高亮度1W/1.5W/3W大功率统明亮LED光源；无热辐射，符合消防要求，使用安全、稳定、可靠。
适 用 范 围：商店展示橱窗、饭店、餐厅等室内装饰照明。
展示厅、艺术厅、博物馆、办公室、阅览室等局部照明。
酒吧、的士高、卡拉OK等氛围照明。
水景、地下长明点灯等耐用性特殊环境照明。
特别适用于珠宝、金饰和时装照明。
参 数：尺寸：Φ50×48mm颜色：红、绿、蓝、暖白、正白波长：红色625～630nm 绿色520～525nm蓝色465～470nm光源：超高亮度、大功率LEDLED数量：1粒/3粒外壳：铝合金透镜角度：30°～40°使用寿命：≧30000小时工作电压：AC12V/DC12V额定功率：1W/3W/5W适用温度: -40℃～70℃产 品 尺 寸 图：1-3W外形尺寸：5W正面 侧面包 装 规 格：包装类别 包装尺寸(mm) 每箱数量(PCS) 内箱 55*55*52 1外箱 285*285*220 100。
筒灯规格书模板
产品规格书Product Specification
产品名称： 6寸筒灯
产品型号：
客户型号:
文件编号：
编制：日期：确认：日期：
一．产品描述
产品图片
产品外形尺寸
产品特性
1）节能：采用大功率高亮LED为光源，光通量达950lm,比传统筒灯节能40%。
2）环保：不含有汞，铅等有害物质，对环境无污染，无红外线和紫外线，避免对人体伤害，是属于绿色照明产品。
3）长寿：使用寿命长达35000个小时以上。
4）采用大功率高亮LED封装，和散热件固定一体，使产品更牢固可靠，保证使用寿命。
5）输入为电压220V，使产品安装使用更方便。
6）采用直流恒流驱动，无频闪。
7）利用反光罩，扩散板使灯具出光柔和均匀。
8）采用具有良好导热性的铝型材做散热器，具有良好的散热性。
使用范围
适用于商场、超市、酒店、家庭等各个照明领域或装饰领域。
二．技术参数
1.基本技术参数
注意事项说明
1. 以上所有测试数据都是在规定输入电压及额定输出范围内，工作环境温度25℃，
湿度小于85%，周围无风动条件下测试取得。
2. 如若因产品质量缺陷导致无法正常工作，两年内保修包换。
可充电LED天花筒灯说明书中英版
可充电LED天花筒灯说明书：可充电LED灯泡，消耗电力只相当于普通灯泡的1/8。
长寿命：长达5万小时的使用寿命。
健康：冷光源、不伤眼、不含汞等有害物质。
安全：低电压、铝+PC外壳、不易破碎。
经济：一灯多用、低耗能、经济实惠。
低碳环保：耗能是其他照明的1/5～1/8。
PC外壳、无毒光源，利于环境保护。
时尚外观新颖、时尚、美观。
使用方法与最大特点：本LED灯具平时接入市电与平常灯一样的使用，用原来电灯的开关也即可随意控制亮与熄（无需更改原来的线路，直接安装上灯座即可。
它会自动向内置电池充电，当电网停电时能不间断地点亮，维持一定时间的照明，同时也可以随人的意愿在停电与否，都能用原来的电灯开关来控制点亮与熄灭，以便晚上休息时可以关上灯具）。
作息时间与停电两不误。
灵活地将家中的时尚照明灯具集上有应急功能，既有环保节能，也有停电应急所需。
在黑夜停电，不用摸黑找手电筒，完全摆脱了黑夜停电点焟烛的时代，生活更低碳。
具体规格如下：功率5W/7W/9W灯光颜色白光/黄光色温6000-6500/3000-3500电压AC85-AC220亮度500LM/700LM/900LM 应急功率W/应急使用时间2W/2小时外壳材质铝+PC前罩光面（透明）/雾面（乳白）使用环境温度0℃~35℃照射角度120度接入电网的接线示意图单个或单排灯具的接法示意图：两排或多排灯具的接线示意图：Rechargeable LED ceiling lamp specificationRechargeable LED open lanterns, with consumption power is only equivalent to 1/8 of the common bulbLong—life : Up to 50000 hours of service lifeHealthy : with Cold light do not hurt the eye, wihtout containing mercury and other harmful SubstancesSafety: Low voltage ,PC shell ,difficult to breakEconomic One light with multi-purpose, low energy consumption and economic benefits low-carbon green: Energy consumption is 1/5 ~ 1/8 of other lighting . PC shell, non-toxic source, as to protect the environmentFashional : The novel appearance ,fashional, beautifulUse method and the biggest characteristic:This LED lamps and lanterns usually access mains and normal use of the light, use the original light switch also can control light and out (without changing the original line, installed directly on the lamp holder. it will automatically to the built-in battery charging, when power grid can uninterrupted place bright, maintain certain time lighting, and at the same time also can follow the will of the people in power failure or not, can use the original lamp switch to control the light and go out, so that night when resting can close lamps and lanterns) neglect neither work and rest time nor power outages. Agilely will home fashion lighting lamps and lanterns is set on the emergency function, both environmental protection and energy saving, also have power needed for emergency power in the night, need not to late to find a flashlight, completely out of the night candle power point of time, make the life more low carbonspecifications below:power 5W/7W/9WLight color White color /yellow color colour temperature 6000-6500/3000-3500 voltage AC85-AC220brightness 500LM/700LM/900LM service power W/service time 2W/2 hoursLamp Material alumina-bearing material +PC front shroud fog surface (milky white) The use of ambient temperature 0℃~35℃Beam Angle 120degreesLamps and lanterns access network diagramA single or a single row of lamps and lanterns connection diagramSchematic wiring of two or more rows of lamps and lanterns:。
灯具规格说明
外观、尺寸及配光曲线规 格 说 明 灯体防护等级：IP20灯体材料：压铸铝反射罩材料：铝灯具效率：91%供电电压：220V供电频率：50Hz总功率：约60W光源类别：冷光灯杯ZVEI 编号：QR-CB 51OSRAM 编号：DECOSTAR 51PHILIPS 编号：BRILLIANTline PRO 51功率：50W色温：3000K光通量：950Lm显色指数：100平均寿命：4000Hrs灯头类型：GU5.3电器类别：电子式变压器功率因数：≥0.95输入电压：220V额定频率：50Hz输出电压：12V保护：短路保护、过载保护安装位置：灯具外其它说明1. 外观及尺寸必须符合要求，颜色根据使用位置装修材料的颜色调整。
2. 供应商需提供灯具样品，交业主、设计师审核。
参考图片外观、尺寸及配光曲线规 格 说 明 灯体防护等级：IP20灯体材料：压铸铝反射罩材料：铝灯具效率：91%供电电压：220V供电频率：50Hz总功率：约60W光源类别：冷光灯杯ZVEI 编号：QR-CB 51OSRAM 编号：DECOSTAR 51PHILIPS 编号：BRILLIANTline PRO 51功率：50W色温：3000K光通量：950Lm显色指数：100平均寿命：4000Hrs灯头类型：GU5.3电器类别：可调光电子式变压器功率因数：≥0.95输入电压：220V额定频率：50Hz输出电压：12V调光方式：脉宽调制保护：短路保护、过载保护安装位置： 灯具外其它说明1. 外观及尺寸必须符合要求，颜色根据使用位置装修材料的颜色调整。
2. 供应商需提供灯具样品，交业主、设计师审核。
参考图片外观、尺寸及配光曲线规 格 说 明灯体 防护等级：IP20灯体材料：压铸铝灯具效率：91%供电电压：220V供电频率：50Hz总功率：约40W光源类别：冷光灯杯ZVEI 编号：QR-CB 51OSRAM 编号：DECOSTAR 51PHILIPS 编号：BRILLIANTline PRO 51功率：35W色温：3000K光通量：650Lm显色指数：100平均寿命：4000Hrs灯头类型：GU5.3电器类别：电子式变压器功率因数：≥0.95输入电压：220V额定频率：50Hz输出电压：12V保护：短路保护、过载保护安装位置： 灯具外其它说明1. 外观及尺寸必须符合要求，颜色根据使用位置装修材料的颜色调整。
办公室工程LED筒灯系列技术规格书
光柏士照明工程筒灯系列技术规格书产品名称：082LED筒灯产品型号：JL-TD-3W-2.5寸JL-TD-5W-3寸JL-TD-7W-3.5寸JL-TD-9W-4寸JL-TD-12W-5寸JL-TD-15W-6寸光柏士LED筒灯产品主要特点：☞全球唯一独家长寿命专利技术就用产品；1、双线路铝基板：油膜圈双线铝基板，更好防止意外，保证芯片寿命，是全球唯一一家采用的双线路专利方案；2、进口芯片：高效率：每瓦达120流明，10000小时光5%以内，进口芯片大尺寸，纯金线每瓦达120流是长寿命的保证；3、长寿命光源自动修复技术：国家专利局专利认证，电路自动修复系统,全网独此一家，当芯片受到意外如：撞击、静电、高压冲击受到损坏后能自动启动修复系统，灯具继续工作，真正的长寿命☞该专利有效的抗止静电对芯片的伤害；☞该专利有效的防止高电压对芯片的冲击；☞就算有某颗灯珠被撞坏或是不亮，其它芯片还照常工作，并不会影响整灯的亮度；☞优质铝合金外壳，对流散热设计，散热性能和聚光性能好。
☞精致小巧，安装方便，无热辐射，符合消防要求。
☞大功率LED光源，有单色、双色、七彩等多彩选择。
☞使用寿命超达50,000小时。
☞环保，低热，照度高，非常节电，使用安全、稳定、可靠，特别适合便利店、超市等需要长时间照明的场所特殊的发光角度混合设计。
安装方便、体积小。
直接点亮，无频闪、无杂光、响应时间短，适应频繁开关和各种照明组合。
特殊的电路设计，避免单颗LED损坏而影响整灯发光效果。
无荧光闪烁、无汞或铅污染。
应用：橱柜、饭店、餐厅等室内装饰照明展示厅、艺术厅、博物馆、办公室、阅览室等局部照明酒吧、的士高、卡拉OK等氛围照明厨房、地下长明点灯等耐用性特殊环境照明特别适用于珠宝、金饰和时装照明发光角度：120度灯具120度发光角度分布图（仅作发光角度分析）产品照片：该系列筒灯输入电压范围为交流85V~245V （50/60Hz ）,输出额定电源，额定直流，红色输出线为正极，黑色输出线为负极。
照明灯具产品参数手册
LXPT MC20 HE WT 830 L90 LXPT MC20 HE WT 840 L90 LXPT MC20 HE WT 765 L90 LXPT MC20 ECO WT 830 L90 LXPT MC20 ECO WT 840 L90 LXPT MC20 ECO WT 765 L90 LXPT MC12 ECO WT 830 L90 LXPT MC12 ECO WT 840 L90 LXPT MC12 ECO WT 765 L90
10.2 GLAXIER凌星T5吸顶灯 C104 鸟巢型
10.2 GLAXIER凌星T5吸顶灯 C10 G2畅明LED路灯
11.2 绚亮LED路灯
11.1
目录 | 室外
泛光灯
12.1
12.1 PURSOS LED FLOOD 绚丽LED泛光灯
12.2 PURSOS® High Power LED Flood Light
绚丽LED筒灯 8'
绚丽LED筒灯 6'
绚丽LED筒灯 4'
1.8 LEDCOMFORT 皓睿LED筒灯
1.9 LEDTOUCH SPOTLIGHT 绚亮LED嵌入式射灯
1.11 插拔管专业筒灯 DDE
1.12 星月节能筒灯竖插
1.13 星月节能筒灯横插
1.14 星月节能筒灯防雾
1.15 CFL高效节能筒灯
极坐标光强分布 LXPT MC20 ECO 4000K
极坐标光强分布 LXPT MC20 ECO 6500K
1.1
筒灯 | 绚亮LED筒灯 极坐标光强分布 LXPT MC12 ECO 3000K
极坐标光强分布 LXPT MC12 ECO 4000K
极坐标光强分布 LXPT MC12 ECO 6500K
6寸筒灯规格书
6寸筒灯
产品介绍及应用
★节能效果：LED筒灯的电能转换为光能的利用率达80%以上，比传统筒灯省电70%以上；
★使用寿命：按半光衰计算使用寿命超过5万小时，特别适合于长时间照明、高空不易更换的场合等；
★发光效果好：光线柔和，显色性好，快速启动，无频闪；
★兼容性强：LED筒灯与传统的筒灯安装尺寸完全兼容；
★宽电压输入：宽电压AC85-265V设计，高功率因数≥0.9；
★安装方便：无须改变原线路，安装时直接接上市电即可使用
★绿色环保：LED日光灯无紫外光、红外光等辐射，不含汞等有害物质，发热量少；
适用场所：LED筒灯在节能、环保及寿命方面的突出性能，奠定了它在大规模室内照明应用中的优势；产品适用于超市商场、学校、医院、市政大楼、展厅、写字楼、家庭等室内照明场所。
一、产品光学技术参数
二、产品电气技术参数
三、产品结构技术参数
四、产品环境使用要求。
LED20w筒灯规格书中英文版(型号HDL-I020W-4)
产品规格书PRODUCTS SPECIFICATIONPlease return to us one copy of "SPECIFICATION FOR APPROVAL"with your approved signature.客户确认签字,盖章后请回传一份承认书给我司产品型号：20W筒灯规格书4 Inch Recessed Downlight 20W(4寸内嵌入式LED筒灯)Remarks：(相关说明)1. All pictures&data above are only for your reference, models may slightly differ due to factory operation.(上述表单中的图片及参数供参考使用，具体以我司实物为准！)2. According to demand of Energy Star Rules and other Rules, Power Tolerance ±10% and CRI ±5(色温范围与偏值按能源之星及相关规范的要求，功率偏差范围±10% ，显色指数±5。
)3.Lumen Output T olerance 90%－120%(光通量偏差范围按90%－120% ，不同色温在同一项时，流明值按最高色温标示）4. Beam Angle Tolerance ±3° (angle below 25°) or ±5° (angle above 25°)(出光角度在25°以内按±3°计算，25°以上按±5°计算。
)5. All Data were gained at Ambient Temperature 25℃(以上光电参数基于常温25℃时测试所得。
圆形筒灯产品规格书
产品规格书产品名称：圆形筒灯产品型号：LP000A版本号：V1.0页数：共 6LED面板灯是一款高档的室内照明灯具，采用侧发光技术，光源为SMD LED，整个灯具设计美观简洁、大气豪华，既有良好的照明效果，又能给人带来美的感受。
LED面板灯设计独特，精致小巧超薄机身设计，光经过高透光率的导光板后形成一种均匀的平面发光效果，照度均匀性好、光线柔和、舒适而不失明亮，可有效缓解眼疲劳。
广泛使用于商场、办公楼、走廊、工厂，银行，医院，宾馆，饭店等长时间照明的室内照明。
特性:1.光源采用高亮度 SMD LED。
2.采用宽频电压设计(AC100-240V、50/60Hz)，操作响应速度快，无频闪。
3.高效率电源设计，节能高效，采用隔离电源，恒流或恒压驱动，电源效率高，对电网无污染，性能稳定，安全可靠。
4.稳定性好，良好的散热处理工艺，寿命长。
5.宽色温的选择范围：3000～7000K。
实物图：外形尺寸产品规格 A B（开孔尺寸） C6寸φ198mm φ185mm 20mm8寸φ240mm φ225mm 20mm 安装说明可镶嵌于天花板、墙壁和安装体表面1.在天花板合适的位置打孔（孔径按说明）2.断开市电，按要求连接灯具电源（AC输入）按图示要求压起弹簧，装入安装孔内包装技术参数产品规格产品参数6寸圆形面板灯LP012XX-0018寸圆形面板灯MIC-LP012XX-001电压AC100V-240V（50/60Hz）额定功率7W 10W 12WLED型号SMD 3014/3528光源三安三安三安材料PC+亚克力+铝PC+亚克力+铝PC+亚克力+铝LED数量(pcs) 112/128/160 112/128/160 112/128/160光通量(lm) 600 800 950 色温2700K-3500K(暖白) 4000K-4500K(自然白) 5500K-7000K(正白) 显色指数Ra＞75光效≥ 70lm/W外型尺寸Φ198mm*20mm（厚）Φ240mm*20mm（厚）开孔尺寸Φ185mm Φ235mm净量0.5kg 0.68kg功率因素PF＞0.9防水等级IP23垂直照度(Lux)：配光曲线(cd)：使用说明：环境要求工作温度：-20～40℃储存温度：-20～80℃工作湿度：30%～85%储存湿度：10%～90%.拆封检查：打开包装，仔细检查产品，请轻取轻放。
合肥源辉光电子 LED筒灯 安装使用说明
LED筒灯安装使用说明1、使用说明本灯具已包含光源，按产品名牌上标明的电源电压要求，接通电源即可发光。
光源正常使用过程中无须更换。
如一盏灯具中发生多个光点不亮时，可进行维修。
2、技术指标型号：YHTDAA03（立式筒灯）；电源电压：AC 220V，85～250V，DC12～24V；LED功率：3 W功率因数：≥0.6光 通 量：冷白色≥120 lm，暖白色≥100 lm3、应用场所：宾馆、饭店、写字楼、办公及娱乐场所、家用照明等。
4、LED系列筒灯特点：a、使用寿命超长，维护成本极低；b、功耗低，高亮度，不发烫，低压电路与市电完全隔离，使用安全，绿色环保；c、无紫外线和红外线，无闪烁，对眼睛和皮肤无任何危害；d、安装灵活方便；e、光色有冷白色和暖白色。
5、规格说明本灯具系采用3颗1W大功率白光LED作为光源，配以隔离的AC-DC恒流驱动电源。
其外形尺寸为：外Φ125mm，H105mm，内φ77mm；灯体骨架由冷轧薄铁板加工成型，表面作喷塑防锈处理。
灯圈由不锈钢冲压成型或采用压铸铝。
反光罩由铝板经拉升成型并经阳极氧化处理。
相关尺寸型号Model尺寸Dimension(mm)Φ，H，φ开孔尺寸Cut out(mm)φ1单个包装尺寸(mm)Single Packing SizeL×W×H外包装尺寸(mm)Outside Packing SizeL×W×H装箱数量Quantites(pcs/ctn)YHTDAA03W125，115，77100 130×130×120270×400×37018电参数表型号Model额定电压V oltage（V）频率Frequency（Hz）总功率Power（W）功率因数PF（λ）照度*Illuminance（lx）温升Δt（℃）AC220V 50 4.5 0.6 ≥12≤30YHTDAA3DC24V 直流 4.3 / ≥12≤30 * 照度为距光源2m处的垂直照度6、安装、接线方法将室内顶板上的安装孔按所要求的尺寸开好，按电压类型将灯具的电源线接在灯具的接线端子上，直流电源应注意正负极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生茂光电科技股份有限公司
第1页 共2页
6寸LED 筒灯规格书
SM08 13W/14×1W
拟制 审核 日期
U
n R
e g
i s
t e
r e
d
生茂光电科技股份有限公司
第2页 共2页
1、产品特点
1、采用高品质大功率LED 作为光源，使用寿命长，发光效率高，节能效果好；
2、采用恒流开关电源控制，适应电压范围宽；
3、采用大面积散热结构，散热效果好；
4、灯具反光罩表面进行真空蒸铝处理，反射效率高；
5、灯具采用防静电亚克力透光罩，防静电不吸尘，透光率好；
2、产品主要技术指标
输入功率 13W
电源电压、频率 AC220V ±10% 50Hz 电源效率 85% 光效 >65lm/W 初始光通量 ＞940lm 显色指数 >80 重量
0.6kg
外形尺寸（mm ）
φ190mm ×86mm
3、安规特性
序号 项目 测试条件
备注
1 电气强度 4000V AC/5mA/1min 无闪烁、无击穿
2 绝缘电阻 ≥2M Ω 500VDC 符合要求 3
泄漏电流
≤1mA
符合要求 4、环境实验要求
序号 项目 测试条件
备注
1 高温试验 将产品置于+50℃高温箱内5h 灯具能够正常启动和燃点
2 低温试验 将产品置于-30℃低温箱内5h 灯具能够正常启动和燃点 3
湿度试验
91%～95%
符合要求
5、使用LED 光源的性能
光色 色温／波长范围（K ／nm ） 中心色温／波长（K ／nm) Vf @350mA (V) 光效@350mA （lm/w ） 显色指数 白光
3750K~4250K
4000K
2.8~
3.5
114
Ra ＞80
U
n R
e g
i s
t e
r e
d。
