工厂防静电地线及设备接地线安装方案图
对於设备的接地与防静电的接地
对於设备的接地与防静电的接地，专家的看法请叁考。
电器设备金属外壳接地、低压二次线圈一相接地主要是防止设备漏电而接地，属于保护接地。
电器设备的中性点接地，属于工作接地。
人体接地，是针对电子设备工作时，使人体和电子设备机体同电位，防止人体静电对电子设备造成损害。
一般是一个带引线的金属环戴在手腕上，引线的另一端接地（机壳）。
人体接的“地”与设备接的“地”分开，是避免因两个“地”之间的干扰而产生人身或电子设备的不安全情况。
接地设备是为了把要检修或者别的电器把设备内的残留余电释放不会造成人员和设备的损伤防静电装置是防止其他带电设备产生的电磁辐射对不带点的设备产生电流互感，造成人员和设备的损伤总之为了安全都是为了把不该存在的漏电或静电放入大地，但阻抗要求不同，安全级别不同，防静电地线一般会经过一个电阻接在操作人员身体上，所以安全要求更高。
a、防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Ω，埋设与检测方法应符合GBJ 97的要求。
b、防静电地线不得接在电源零线上，不得与防雷地线共用。
因为雷击等现象会通过回路影响产品的性能和人身安全。
c、使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）。
d、接地主干线截面积应不小于100mm2；支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，接地线颜色以黄绿色线为宜。
e、接地主干线的连接方式应采用钎焊。
f、防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器，如锷鱼夹、插头座等。
g、对接地电阻值要求较高的工作场所应该安装接地系统监测报警仪。
接地有三种1，市电接地，2，防雷接地，3，防静电接地不同的接地，应用的相关标准是不一样的所以配电箱的地线是不能共用的制作防静电接地很复杂，国标对地电阻4欧姆，欧标对地电阻1欧姆设备接地是你们厂务提供的总接地端，而防静电接地是感应电或弱电接地，两者不能混接。

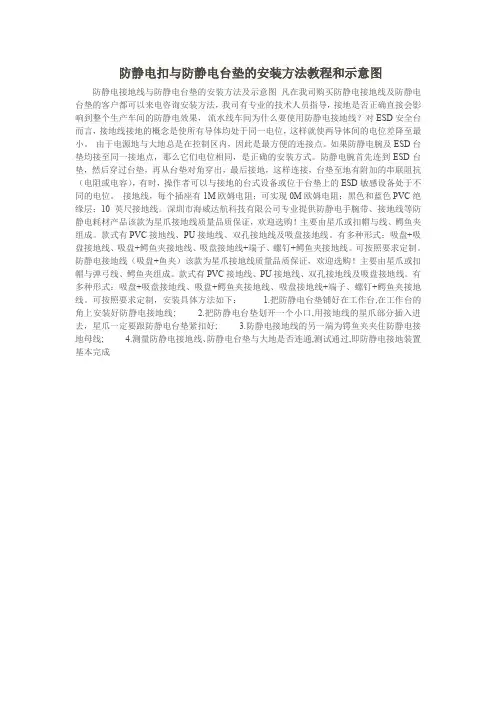

防静电扣与防静电台垫的安装方法教程和示意图
防静电扣与防静电台垫的安装方法教程和示意图防静电接地线与防静电台垫的安装方法及示意图凡在我司购买防静电接地线及防静电台垫的客户都可以来电咨询安装方法，我司有专业的技术人员指导，接地是否正确直接会影响到整个生产车间的防静电效果，流水线车间为什么要使用防静电接地线？对ESD安全台而言，接地线接地的概念是使所有导体均处于同一电位，这样就使两导体间的电位差降至最小。
由于电源地与大地总是在控制区内，因此是最方便的连接点。
如果防静电腕及ESD台垫均接至同一接地点，那么它们电位相同，是正确的安装方式。
防静电腕首先连到ESD台垫，然后穿过台垫，再从台垫对角穿出，最后接地，这样连接，台垫至地有附加的串联阻抗（电阻或电容），有时，操作者可以与接地的台式设备或位于台垫上的ESD敏感设备处于不同的电位。
接地线，每个插座有1M欧姆电阻；可实现0M欧姆电阻；黑色和蓝色PVC绝缘层；10英尺接地线。
深圳市海威达航科技有限公司专业提供防静电手腕带、接地线等防静电耗材产品该款为星爪接地线质量品质保证，欢迎选购！主要由星爪或扣帽与线、鳄鱼夹组成。
款式有PVC接地线、PU接地线、双孔接地线及吸盘接地线。
有多种形式：吸盘+吸盘接地线、吸盘+鳄鱼夹接地线、吸盘接地线+端子、螺钉+鳄鱼夹接地线。
可按照要求定制。
防静电接地线（吸盘+鱼夹）该款为星爪接地线质量品质保证，欢迎选购！主要由星爪或扣帽与弹弓线、鳄鱼夹组成。
款式有PVC接地线、PU接地线、双孔接地线及吸盘接地线。
有多种形式：吸盘+吸盘接地线、吸盘+鳄鱼夹接地线、吸盘接地线+端子、螺钉+鳄鱼夹接地线。
可按照要求定制，安装具体方法如下： 1.把防静电台垫铺好在工作台,在工作台的角上安装好防静电接地线; 2.把防静电台垫划开一个小口,用接地线的星爪部分插入进去，星爪一定要跟防静电台垫紧扣好; 3.防静电接地线的另一端为锷鱼夹夹住防静电接地母线; 4.测量防静电接地线、防静电台垫与大地是否连通,测试通过,即防静电接地装置基本完成。
生产线防静电接地(大地)方法
上海三威防静电装备有限公司SHANGHAI SANWEI ANTI-ELECTROSTATIC EQUIPMENT CO., LTD生产线的防静电接地(大地)方法（参考）一.防静电地线采用如下方法施工：1. 取2.5米长的大于45X45的角铁三根(一头切成斜的，以便施工)表面镀锌(最好是彩锌)。
2.取宽度大于40mm的扁铁(厚度不小于2.5mm)若干(多少视你的实际需要而定)表面镀锌(最好是彩锌)。
3. 将角铁按3米的间隔分别打入地下(三根排列成一条直线)。
注意：角铁的顶部须低于地表面500mm以上，以免人为损坏。
4.将三根角铁的顶部用扁铁焊接牢并连接在一起。
5.将中间一根角铁与连接室内的防静电地线(也用扁铁制作)焊接在一起。
6. 对各焊点部分均须做防锈涂复处理，并将地下部分用土掩埋。
7.用截面积不小于6mm2的多股覆塑电线做支干线。
8防静电手腕带所连接的防静电接地线的线径不得小于6mm2，并要注意其是否与周围的物体接触，如有接触须加软质的保护材料(如橡胶圈)，以防外皮绝缘层破损缘从而导致整个系统失效。
9防静电地线的接地电阻应小于10Ω(按上述方法施工实际测量值在5Ω)。
10.如有必要可重复上述做法，采用做成多点接地的形式。
11.必须注意：整套系统除需与其连接做防静电处理的物体外，不得与任何导体、半导体接触。
二.电子产品生产中的防静电接地必须注意如下几点：1.整个供电系统的接地是否正规。
因为，现在绝大多数的建筑商在盖房子的时候为了省事、省料，经常把接地线和电源零线接在一起。
还有的建筑商会把接地线接在柱子的钢筋上这些都是不可取的。
2.注意供电系统的三相尽量平衡(实际中没有任何人可以做到三相绝对平衡的)。
3.防静电手腕带必须使用有线的，决不允许使用无线的(因为无线的效果极差)。
ESD静电管理标准
设备接地（红色） 静电接地（黑色）
6
静电管理标示
出入口静电标示
静电标示牌
车间内静电标示牌
静电接入点标示
材料盒静电标示
人员静电管理标示
7
静电接地线连接标准
NO 品名
1
工作台面 静电扣
2
推车 接地链
3 静电门帘
4
材料凳 静电扣
标准
点检项目 点检周期
测试电阻值 1MΩ +/-20%。
接地线连接主线。 4.接地电压 <5Vac或者接地电阻 <10Ω .
➢点检周期: 1次/周.
27
设备接地线连接标准
AI
设备名: 上下板机
标准化图片
安装位置
安装方式
接地标准具体要求: ➢位置: AI EYE设备 ➢具体说明:
1.接地线颜色统一为 “黄绿混色” 以符合 ESD标准.
2.接地线规格必须在 Φ3mm以上. 3.接地线连接设备端统一采用 O 型端子;
2
车间静电布线平面图 （二楼）
3
车间静电布线平面图 （三楼）
4
接地电阻测试方法
接地电阻测试仪
测试工具准备：
1. 接地电阻测试仪。（型号：ZC29B-1 产地：上海） 2. 万用表。（型号：CFLUKE ） 3. 带夹子接地线3根。（20m灰黑各一根，蓝色5m一根）
接地线
接地针
万用表
4. 接地测试针2根。（接地现场有埋入，间距10米）
➢点检周期: 1次/周.
14
设备接地线连接标准
自动焊锡工程
标准化图片
安装位置
安装方式
设备名:波峰焊
接地标准具体要求: ➢位置: 自动焊锡工程 ➢具体说明:
工厂防静电接地的方法
工厂防静电接地的方法工厂防静电接地的方法1.防静电地线的埋设：(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地，当雷击发生时，接地点乃至整个大楼的地面都将成为高压大电流的泄放点，一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位•另外，三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点，故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法：为保证接地的可靠，致少应有三点以上接地，即每隔5m挖深1.5m以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上)，再用3mm厚铜排将这三处焊接在一起，用16 m川绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐，以增加土壤导电性，填埋后用接地电阻测试仪测量，接地电阻应＜4 Q.(见图2)且每年至少测试一次。
2.防静电地线的铺设和测试：(1).防静电地线全部使用6m川多股铜芯绝缘线，每楼层或适当区段用铜排或40A以上开关，闸刀与主干线相连，以利检查维修.(2).防静电地线缆应与设备外壳，工作台铁架，工作灯架等良好绝缘，防止短路，搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2 mm训可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表，电阻档.a).各防静电测试点与防静电地线间电阻5~15 Q,理想应为0Q.但实际测得为2mm导线从测试点到总结点电阻+6 mm，导线从总结点到被测点电阻之和，这一值约5-15 Q且基本不变, 如测量结果趋于无穷大，是为防静电地线或测量线有一条断线，应及时修好.b）.防静电地与设备地间电阻，这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成•但两接地线间由于地面干湿程度，地电流影响等十分复杂，尤其地电流,每时每刻大小方向频率等都在变，且主要决定测量结果，故只能用指针表测量，且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3•防静电地板最规范的防静电地板是类似防静电橡胶的复合结构，下层为导电层与防静电地连在一起，上层为绝缘防静电产生层，不会因行走的磨擦产生静电•铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开，防止雷击时地板带静电，并将导电层通过1M Q20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用•这种地板造价太高，但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板（仅有绝缘防静电产生层多为涂料或地板胶），直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用•但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面：防静电橡胶绿色面为防静电产生层，电阻较大,表面电阻108~1010 Q.防静电橡胶的黑色面电阻较小，表面电阻104~106,与绿色面良好连接，可保妥善接地•起静电屏蔽和泄放作用.可通过扣式连接，由专用静电手环导线（内含1M电阻）接地•或在绝缘台面上放0.2mm厚铁板或铜箔，焊好导线通过1M Q电阻连接到静电地线，然后铺平防静电橡胶（黑面向下，贴紧导电片）•该1M Q电阻同样起提供静电泄放通路，防止过速放电打火和隔离的作用.甚至坐椅（凳）也应引起重视，多数生产线上使用普通塑料凳，极易与衣物摩擦产生静电，有条件应采用防静电椅，并通过1M Q电阻接静电地，至少要将塑料凳用防静电布料套上.5.电烙铁，小锡炉,测试仪器等用电设备的接地与测试：电烙铁，小锡炉测试仪器等必须用三端插头妥善接设备地，做到并不难，但由于经常发生如:插座接地端松脱，断线,烙铁头因氧化而与外壳（接设备地）断开等现象，故应每班次检测，可用自制简易通断指示灯测试，发现问题立即更换.6.防静电服（衣，鞋，手套等）:所谓防静电服,是用特殊合成纤维织成布料，一般情况下揉搓磨擦不会产生静电•但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服•冬季内穿多件化纤类，毛类衣物穿著防静电服也无大用•所以做好控制环境温度，湿度，戴好静电手环比着静电服重要•防静电手套则起防止静电产生；隔离手与产品（绝缘）；防止汗渍污染产品等多重作用，是必用的.7.防静电手环：防静电手环是由紧贴手腕的不锈钢外壳通过线内1M Q电阻由导线,铁夹接地•目的是既要随时泄放掉人体上的静电，又要防止快速放电产生的火花，对静电敏感器件造成损害，并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

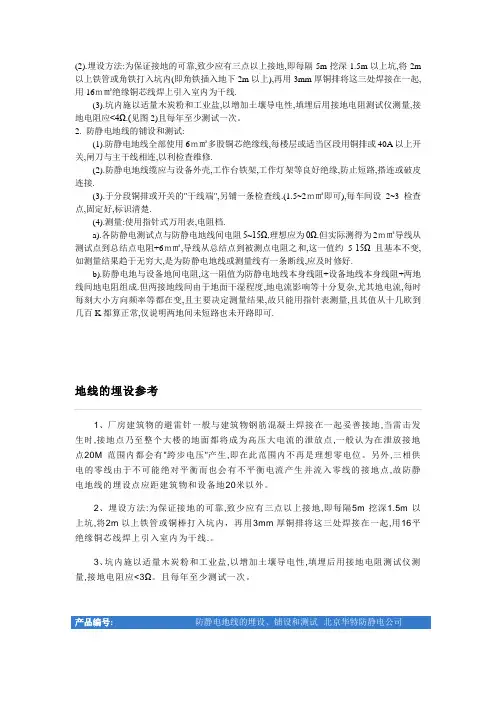

地线埋设方案
(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m 以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.地线的埋设参考1、厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位。
另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外。
03d5013防雷及接地装置安装图集
２．从首层起，每三层 利 用 结 构 圈 梁 水 平 钢 筋 与 引 下 线 焊 接 成 均 压 环。
所有引下线、建筑物内的金属结构和金属物体等与均压环连接。
３．从距地３０ ｍ 高度起， 每 向 上 三 层， 在 结 构 圈 梁 内 敷 设 一 条 ２５ ｍ ｍ ×
４ｍ ｍ 的扁钢与引下线焊成一环形水平避雷带，以防止侧向雷击，并将金属
八、防雷及接地装置设计施工安装图集
防雷及接地装置设计施工安装图集
图名 电气设备接地安装方法 （１） 图号
Ｄ Ｑ ８ －１
说 明 １． 电 动 机 接 线 盒 内 有 接 地 端 子 需 要 做 接 地 连 接 。 ２． 变 压 器 接 地 线 与 接 地 干 线 连 接 部 分 应 采 用 螺 栓 连 接 ３．每个电气装置 的 接 地 应 以 单 独 的 接 地 线 与 接 地 干 线 相 连 接， 不 得 在 一个接地线中串接几个需要接地的电气装置。
说 明 １．在建筑物的屋 顶 上 安 装 单 支 或 三 叉 避 雷 针，避 雷 针 通 常 安 装 在 房 角处，用膨胀螺栓安装避雷针，并用铜带进行连接及作接地引下线，接地 引下线也可选用结构钢筋引下。 ２．屋顶上金属物 体 要 与 接 地 线 连 接， 避 雷 针 安 装 数 量 由 工 程 设 计 决 定。 ３．接地铜带固定点间距为１ ｍ 。
螺栓 螺母 垫圈
型号及规格 见工程设计 见工程设计 见工程设计 钢板１８０ ×２５０ ×１６０δ＝１．５ ２５ ×２５ ×３ Ｌ ＝９０ 见工程设计 见工程设计 钢板１７４ ×１００ ×３ Ｍ４ ×１５ 镀锌 Ｍ１０ ×３０ 镀锌 Ｍ１０ 镀锌 Φ１２ 镀锌
·６５３ ·
防雷及接地装置设计施工安装图集
针全高
防雷及接地装置设计施工安装图集
电线管接地安装方法 （ 1）
电线管接地安装方法 （ 2 ）
说明 1．在TN —S 、TN —C —S 系统中，当金属电线保护 管、金属盒（箱）、塑料电线保护管、塑料盒（箱） 混合使用时，金属电线保护管和金属盒（箱） 必须 与保护地线（PE 线） 有可靠的电气连接。 2．设备管线接地可采用铜带、钢带作接地线，也可 采用配管到设备管线处，内穿接地线进行接地。可 用塑料绑扎带将接地告示牌安装在接地线上。接地 警告性告示牌请按设计要求选用。 3．接地警告性告示牌由白色塑料制成，上印有红色 字体。
电气装置接地系统的形式
说明 电气装置的接地系统分TN 、TT 、IT3种型式，这些文字符号的意义是： （1） 第一个字母———说明电源对地的关系； T ———一点与地直接连接； I ———与地隔离，或一点经阻抗与地连接。 （2） 第二个字母———说明外露导电部分对地的关系； T ———外露导电部分直接接地，与电源的接地无关； N ———外露导电部分与电源的中性点（N 点） 连接而接地。 TN 系统按N 线和PE 线的组合方式又分为三种型式： TN —S 系统———在全系统内N 线和PE 线是分开的； TN —C 系统———在全系统内N 线和PE 线合为一根线（PEN 线）； TN —C —S 系统———在全系统内， 仅在前一部分N 线和PE 线合为一根线。
防雷及接地装置设计施工安装图集源自电气设备接地安装方法(1)
说明 1．电动机接线盒内有接地端子需要做接地连接。 2．变压器接地线与接地干线连接部分应采用螺栓连接 3．每个电气装置的接地应以单独的接地线与接地干线相连接，不得在 一个接地线中串接几个需要接地的电气装置。
电气设备接地安装方法(2)
说明 1．盘、柜、台、箱的接地应牢固良好。装有电器的可开启的门，应以裸铜软线与接地的金属构 架可靠地连接。 2．金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2 处与接地 （ PE） 或接零 （ PE N） 干线连接。 3．非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线， 但连接板两端不少于2 个有防松螺帽或防松垫圈的连接固定螺栓。
车间防静电接地装置
车间防静电接地装置静电是我们生活和生产中常见的现象之一。
在车间中，特别是在一些高科技的生产领域，静电所带来的危害是不可忽视的。
静电的产生和积累会导致设备损坏、产品质量下降、安全事故等问题。
为了解决这些问题，车间防静电接地装置应运而生。
车间防静电接地装置是一种防止静电积累的装置，它主要通过将设备和工作场所的金属部件接地来达到防静电的目的。
这种装置一般由接地线、接地板、接地棒等组成，可以有效地消除静电，保证生产过程的安全和稳定。
车间防静电接地装置的作用主要有以下几点：1. 防止静电积累。
车间中的许多设备和工作场所都容易产生静电，这些静电积累在设备和工作场所的金属部件上，容易引发火花，导致设备损坏、产品质量下降、安全事故等问题。
车间防静电接地装置能够将这些静电及时地导向地面，消除静电的积累，保证生产过程的安全和稳定。
2. 保护设备。
静电会对设备造成损坏，特别是对一些高科技设备的影响更为明显。
车间防静电接地装置能够将静电导向地面，避免静电对设备产生损坏，保护设备的正常运转。
3. 提高产品质量。
静电会对产品质量产生影响，特别是对一些精密仪器和电子产品的影响更为明显。
车间防静电接地装置能够消除静电的积累，避免静电对产品质量产生影响，提高产品的质量。
4. 保障人员安全。
静电会对人员产生伤害，特别是在一些易燃易爆的环境中更为危险。
车间防静电接地装置能够将静电导向地面，避免静电对人员产生伤害，保障人员的安全。
车间防静电接地装置的安装和使用需要注意以下几点：1. 安装位置。
车间防静电接地装置的安装位置需要根据车间的实际情况来确定，一般应安装在设备和工作场所的金属部件附近，以便及时消除静电的积累。
2. 接地线的选择。
车间防静电接地装置的接地线需要选择导电性能好、耐腐蚀、耐高温的材料，以保证接地效果。
3. 接地板的选择。
车间防静电接地装置的接地板需要选择导电性能好、耐腐蚀、耐磨损的材料，以保证接地效果。
4. 使用注意事项。
防静电接地施工方案
防静电接地施工方案防静电接地施工方案一、施工准备1. 确定施工地点：选择一个地面平整、无明显油污和尘土的地方进行施工，确保施工环境符合静电接地要求。
2. 准备工具和材料：包括电缆、接线盒、接地极、连接器、端子等。
二、施工步骤1. 确定接地点：根据需要接地的设备、场所和施工要求，确定接地点。
接地点应靠近设备，便于连接接地线。
2. 清理和处理地面：清理接地点附近的地面，除去油污和灰尘。
使用地面静电检测器检测地面电阻，确保地面电阻符合静电接地要求。
3. 安装接地极：将接地极垂直插入地面，深度约为1.5-2米。
保证接地极与地面之间的接触良好，并确保接地极的稳定性。
4. 连接接地线：将接地线连接到接地极和设备的接地端子上。
接地线应使用导电性能好的材料，一般为铜线，避免使用镀锌铁丝等导电性能较差的材料。
5. 安装接线盒：在接地点附近设置接线盒，用于连接接地线。
接线盒应具有良好的防水和耐腐蚀性能。
6. 进行绝缘测试：对接地线进行绝缘测试，确保接地线与外界之间没有绝缘故障。
使用绝缘电阻测试仪进行测试，要求接地线的绝缘电阻大于1MΩ。
7. 完成接地系统：经过上述步骤，接地系统施工完成。
对接地系统进行全面检查，确保接地线的连接牢固、绝缘良好。
三、施工安全措施1. 严格按照相关安全操作规程执行施工，戴好安全帽、防静电鞋和防静电手套等个人防护装备。
2. 施工过程中避免使用易燃和易爆物品，确保施工环境安全。
3. 防止电击事故发生，严禁触摸高压电源和其他危险电源。
4. 施工期间，注意机械和设备的安全操作，避免对接地系统造成损坏。
5. 操作完毕后，对施工现场进行清理和整理，确保施工环境的整洁和安全。
通过以上施工方案的实施，可以有效地进行防静电接地施工，并确保接地系统的可靠性和安全性。
同时，施工过程中要严格按照相关安全规程执行，确保施工人员的人身安全。
工厂防静电接地方法课件-新版.doc
1. 防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M 范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2). 埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m 挖深1.5m 以上坑,将2m 以上铁管或角铁打入坑内(即角铁插入地下2m 以上),再用3mm 厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A 以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3). 于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2 ｍ㎡即可),每车间设2~3 检查点,固定好,标识清楚.(4). 测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15 Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15 Ω且基本不变,如测量结果趋于无穷大, 是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K 都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1M Ω20W 电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010 Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106, 与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M 电阻)接地.或在绝缘台面上放0.2mm 厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
某城市小型机房电气接地系统示意设计图
防静电地板如何接地
防静电地板如何接地
为什么防静电地板要接地，那是因为很多的电气设备的外壳或者设备的连接线在日常磨损中会造成电击受伤的危险，所以要在中性点接地的系统中，把电流可能经过人体的中性点接在地下，使电流流入大地。
大家都学过物理，知道一个并联的电路里，通过每个支路的电流值和电阻是成反比的，接在地下设备的电阻越小，经过人体的电流就越小，对人体的伤害就能降到最低，人站站在地面上去接触外壳时，人身体所受到的电压就很低，这样就不会有危险，所以防静电加装接地装置是现如今最有效避免触电的有效措施。
在防静电工程中，静电防护区的地线铺设有两种方法，一种是将从埋设的接地线的接地引体上的接地线，单独的铺设在生产线上，以防止静电在其他情况下泄漏，这种方法铺设的接地导线要用大于1毫米厚的镀锌铁皮，或截面大于4到6平方毫米的铜芯线接入。
第二种是在引出电源领先的时候，单独引出地线防静电接地母线，使得电源主变电箱接地电阻小于4Ω。
静电接地尽可能的避开一些收到精密仪器信号的地方，
因为在释放静电的时候可能会对一起产生干扰。
不仅如此，还要和防雷的接地设备分开，因为防雷设备在释放雷电流时，会产生反击电压，通过防静电保护区时，能使仪器设备损坏。
本文转自上海兰品合肥防静电地板。
工厂防静电地线及设备接地线安装方案图
工厂防静电地线及设备接地线安装方
案图
一、设备接地线的安装说明(设备接地线使黄绿线)
1．设备接地线的安装方式可采用：角钢.钢管.
2．垂直埋设时不应少于两根，打入地下的深度不应小于２.5米,两点的距离为1米左右。
3．接地体与建筑物的距离不应小于1。
5米。
4．坑内施以适量木炭粉和工业盐,以增加土壤导电性,土外面需留一根检查口方便日后的点检及检查使用。
5．总线使用6平方引至各楼层，拉体间使用2。
5平方多股线.
6．引头使用螺丝固定并涂油漆。
二、防静电接地线的安装要求（静电线使用绿色线）
1.防静电线距离建筑物与设备接地线至少20米远。
2.为保证接地的可靠，致少应有三点以上接地,挖深0。
5m以上坑,将2m以上铁管
或角铁打入坑内(即角铁插入地下2m以上），再用钢管将这三处焊接在一起,用6ｍ㎡绝缘铜芯线焊上引入室内为干线。
3.坑内施以适量木炭粉和工业盐，以增加土壤导电性,土外面需留一根检查口方便
日后的点检及检查使用。
4.每层楼使用2。
5平方的多股线拉至生产线使用，且不可使用单股线.。
防静电接地施工方案
防静电接地施工方案1)防环氧自流平防静电接地环氧自流平防静电地面的施工内容中，包含有铜箔构成的网络，这些金属网络彼此形成电气通路，用于防静电地面的静电传导。
作为电气设计配合，应该将防静电地面所在的建筑柱上，适当预留接地端子盒。
在地面施工完毕后，将防静电地面内的金属线与该接地端子盒相连。
另外，该接地端子在土建施工过程中须通过柱内主筋与接地极焊接连通，以使静电通过接地端子沿柱内主筋流向地极。
防静电接地电阻一般要求不大于10欧姆。
2)高架地板接地施工✓接地干线敷设，大面积的高架地板，按照6米*6米的标准敷设接地网格，接地干线采用裸铜线1*25mm2，在高架地板下加以固定，接地干线一端采用压接端子的方式连接到接地端子排上。
（等电位接地端子箱规格为200*150*60，内装40*4的铜排，预留6个M8的螺栓）。
✓接地支线安装，每5块地板引出一根接地线，接地线为ZRBV-6mm2的专用双色接地线，压接6-8的接线端子，与柱脚上的接地螺丝相连，另一端与25mm2接地干线相连，采用专用压接端子的方式连接。
即3米就有一根接地线与母排相连接地点示意图3)风管接地每节风管与风管之间的连接必须保证有良好的通导性，在风管的安装路径上，每隔约25米进行一次接地连接。
4)水管接地水管进入建筑物的入口处，如采用法兰连接的管道则利用法兰连接螺栓进行接地连接，焊接钢管采用M8以上螺杆焊接在管道上再进行接地连接，引出接地线截面积不小于6mm2。
风管接地水管接地5)金属壁板接地金属壁板上下马槽均为铝合金材质，本体均具备良好的通导性，故在金属壁板马槽靠近接地点的位置进行接地连接，接地连接线截面积不小于6mm2。
金属支架接地金属壁板接地6)金属桥架接地桥架接地按照图纸设计要求进行施工，在主桥架里敷设一根40*4镀锌扁钢，两端与接地端子箱相连接，中间每隔6米与扁钢相连。
14D504 接地装置安装
独立配电站、变电站接地网示例 .................................61
配电、变电、发电站接地配置示例 ...............................62
单 电 源 TN-S 系 统 变 电 站 接 地 示 例 ..................................63
骚扰防护做法示意图....................126 防静电接地
防静电接地编制说明
..............................................127 防静电
地
面
的
接
地
安
装
............................................129 管件防静
..................目....录..............96
图集号
高压发电机接地方式示 ....审..核.李..道.本../.祓.校..闘..崔.福..涛.盛..扬..屑.州..范.景..昌..屋.旱..丹.....99 页
例
14D504
意
2
髙压发电机谐振接地方式示例 ..................................100
.....................................................137
目录
图集号
14D504
审核 李道本
1 校对
设计 范景昌
崔福涛 编诵
页
3
89
1编制依据
1.1批准文件
编制
根据住建部建质函[2012] 131号文"关于印发《2012年国家建筑标
工厂防静电接地的方法
工厂防静电接地的方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]工厂防静电接地的方法1. 防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M 范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深以上坑,将2m 以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M电阻)接地.或在绝缘台面上放厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿着应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿着防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
防静电接地方法
防静电接地方法1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m 以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M 电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
防静电接地方法
1. 防静电地线的埋设(1) .厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地，当雷击发生时，接地点乃至整个大楼的地面都将成为高压大电流的泄放点，一般认为在泄放接地点20M范围内都会有"跨步电压"产生，即在此范围内不再是理想零电位另外，三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点，故防静电地线的埋设点应距建筑物和设备地20米以外.(2) .埋设方法：为保证接地的可靠，致少应有三点以上接地，即每隔5m挖深1.5m 以上坑，将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起，用16 m川绝缘铜芯线焊上引入室内为干线.(3) .坑内施以适量木炭粉和工业盐，以增加土壤导电性，填埋后用接地电阻测试仪测量，接地电阻应＜4 Q.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试：(1) .防静电地线全部使用6 m川多股铜芯绝缘线，每楼层或适当区段用铜排或40A 以上开关，闸刀与主干线相连，以利检查维修.(2) .防静电地线缆应与设备外壳，工作台铁架,工作灯架等良好绝缘，防止短路, 搭连或破皮连接.(3) .于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2 m川即可),每车间设2~3检查点，固定好，标识清楚.(4) .测量:使用指针式万用表，电阻档.a).各防静电测试点与防静电地线间电阻5~15 Q,理想应为0Q.但实际测得为2m川导线从测试点到总结点电阻+6 m川，导线从总结点到被测点电阻之和，这一值约5-15 Q且基本不变，如测量结果趋于无穷大，是为防静电地线或测量线有一条断线,应及时修好.b）.防静电地与设备地间电阻，这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度，地电流影响等十分复杂,尤其地电流，每时每刻大小方向频率等都在变，且主要决定测量结果，故只能用指针表测量，且其值从十几欧到几百K都算正常，仅说明两地间未短路也未开路即可.3. 防静电地板最规范的防静电地板是类似防静电橡胶的复合结构，下层为导电层与防静电地连在一起，上层为绝缘防静电产生层，不会因行走的磨擦产生静电•铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开，防止雷击时地板带静电，并将导电层通过 1M Q20W 电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用•这种地板造价太高，但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板（仅有绝缘防静电产生层多为涂料或地板胶）, 直接铺在建筑物地面上，大大降低造价,且也可起到防行走产生的静电作用•但对雷击产生的超高压静电感应和强电磁感应防护作用较差 .4. 防静电工作台面：防静电橡胶绿色面为防静电产生层，电阻较大，表面电阻108~1010 Q.防静电橡胶的黑色面电阻较小，表面电阻104~106,与绿色面良好连接，可保妥善接地•起静电屏蔽和泄放作用.可通过扣式连接，由专用静电手环导线（内含1M 电阻）接地•或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1M Q电阻连接到静电地线，然后铺平防静电橡胶（黑面向下，贴紧导电片）.该1M Q电阻同样起提供静电泄放通路，防止过速放电打火和隔离的作用.甚至坐椅（凳）也应引起重视，多数生产线上使用普通塑料凳，极易与衣物摩擦产生静电，有条件应采用防静电椅，并通过1M Q电阻接静电地，至少要将塑料凳用防静电布料套上.5. 电烙铁,小锡炉,测试仪器等用电设备的接地与测试：电烙铁，小锡炉测试仪器等必须用三端插头妥善接设备地，做到并不难，但由于经常发生如:插座接地端松脱，断线，烙铁头因氧化而与外壳（接设备地）断开等现象，故应每班次检测，可用自制简易通断指示灯测试，发现问题立即更换.6. 防静电服（衣，鞋,手套等）:所谓防静电服，是用特殊合成纤维织成布料，一般情况下揉搓磨擦不会产生静电•但它不是静电屏蔽服，它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣，外着防静电服•冬季内穿多件化纤类，毛类衣物穿著防静电服也无大用.所以做好控制环境温度，湿度，戴好静电手环比着静电服重要•防静电手套则起防止静电产生；隔离手与产品（绝缘）；防止汗渍污染产品等多重作用是必用的.7. 防静电手环：防静电手环是由紧贴手腕的不锈钢外壳通过线内1M Q电阻由导线，铁夹接地.目的是既要随时泄放掉人体上的静电，又要防止快速放电产生的火花，对静电敏感器件造成损害，并起隔离作用•而断线或接触不良会使静电手环形同虚设•所谓无线手环实际起不到泄放人体携带的静电荷作用。
防雷接地说明
全厂接地防雷说明1.各装置区各有自己的接地系统,详见各装置区接地图,各装置区接地网间用40x4的镀锌扁钢连接成全厂接地网,各装置建筑物的接地网至少有二点与40x4的镀锌扁钢连接成全厂接地网,各装置建筑物的接地网至少有二点与图中所示,埋深于冻土层(1.2米)以下2.壁厚大于等于4mm的塔.气罐.贮槽.钢栏杆.钢平台等金属物本身作为接闪器.3.所有用电设备正常不带电的金属外壳均需与接地母排或接地干线可靠连接4.所有设置在户外和车间内的有可能发生静电危害的金属管道和设备,均应连接成连续的电气通路并接地.管道应在进出装置区(含生产厂房)处,分支处以及每隔50米处设防静电接地,净距小于100mm的平行管道应每隔20米用金属导体跨接,净距小于100mm的交叉管道及管道连接的阀门.法兰.弯头等的连接处也应用金属导线跨接,金属爬梯.桥台.管架立柱等均应与接地干线相连.5.所有容积大于或等于50m 和直径大于或等于2.5m的设备,接地点不应少于两处,并应沿设备外围均匀布置,其间距不应大于30米.6.在主管廊下通长埋设一根40x4镀锌扁钢作接地线,管廊上的金属管道,桥架等以及管廊本身均可利用此接地线接地.7.静电接地施工必须遵守规范HG/T20675-908.电缆桥架的接地:每路电缆桥架通长敷设25x4镀锌扁钢作为桥架接地干线,每段桥架至少有一点与该接地干线可靠连接,并且该接地干线每隔50米引下接地9.本装置所有的钢结构建筑物或管廊钢立柱都应与接地网可靠连接.10.所有构件连接均采用焊接,并涂防腐漆.11.电气设备工作接地,保护接地,设备防静电接地与防雷接地共用接地系统,并与全厂接地网相连接,接地电阻不大于1欧姆.如不能满足要求,应适当增加垂直接地体数量或使用降阻剂.12.垂直接地极安装位置可根据现场实际地质情况作适当调整.13.全厂接地网及相邻装置接地干线的位置仅为示意,现场施工时最终确定接地位置和路径.14.施工时,电气与土建密切配合.并应协调地下管道的位置,以避免和管道碰撞.现场施工时应避免和地下装置的碰撞.主控楼防雷接地说明1.本建筑属二类防雷建筑物, 本装置防雷接地,保护接地,静电接地连接在一起.2. 用Φ12镀锌圆钢在屋顶设置避雷带. 引下线利用柱内主筋, 在距地0.5米处与主接地网相连.3.接地极选用50x50x5镀锌角钢, L=2500. 接地线除图中特别标明以外, 接地干线及连接接地母排的接地线选用40x4镀锌扁钢,设备接地线选用25x4镀锌扁钢. 室外接地线埋深0.8米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂防静电地线及设备接地线安装方
案图
一、设备接地线的安装说明(设备接地线使黄绿线)
1．设备接地线的安装方式可采用：角钢.钢管。
2．垂直埋设时不应少于两根，打入地下的深度不应小于２.5米,两点的距离为1米左右。
3．接地体与建筑物的距离不应小于1.5米。
4．坑内施以适量木炭粉和工业盐,以增加土壤导电性,土外面需留一根检查口方便日后的点检及检查使用。
5．总线使用6平方引至各楼层,拉体间使用2.5平方多股线。
6．引头使用螺丝固定并涂油漆。
二、防静电接地线的安装要求(静电线使用绿色线)
1.防静电线距离建筑物与设备接地线至少20米远。
2.为保证接地的可靠,致少应有三点以上接地,挖深0.5m以上坑,将2m以上铁管或
角铁打入坑内(即角铁插入地下2m以上),再用钢管将这三处焊接在一起,用6ｍ㎡绝缘铜芯线焊上引入室内为干线。
3.坑内施以适量木炭粉和工业盐,以增加土壤导电性,土外面需留一根检查口方便
日后的点检及检查使用。
4.每层楼使用2.5平方的多股线拉至生产线使用,且不可使用单股线。
