防水细石混凝土保护层技术交底修订稿
细石砼保护层安全技术交底
三、施工工艺：
1、将基础垫层范围内的杂物清理干净。
2、振捣用铁辊滚压或人工压实，不宜采用机械振捣，以免破坏防水层。
3、混凝土振捣密实后，用木抹子搓平，然后用铁抹子直接压光，在水泥初凝前进行二次压光，并用塑料薄膜及时覆盖严密。
4、及时进行浇水养护。
5、为防止细石砼产生裂缝，设置6χ6m界隔缝。
混凝土强度达到1.2N/㎜前，不得在其上踩踏。
截面尺寸允许偏差为＋8.－5㎜表面平整度为±5㎜。
五、成品保护：
1、在已浇筑的混凝土强度达到1.2MPa以后，方可在其上进行施工。
2、未达到强度的砼,遇雨时及时覆盖保护，防止雨水的冲刷。
六、应注意的质量问题
表面不平：
1、原因：灰饼标高不准，操作人员不能严格按照抄测标高找平。
四、质量标准：
1、主控项目
混凝土强度等级必须符合设计要求，用于检查结构构件混凝土强度的试块，应在混凝土的浇筑地点随机抽取。
混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间，混凝土应连续浇筑。
2、一般项目
混凝土浇筑完毕后，应采用塑料薄膜及时覆盖养护，其外露的全部表面应
覆盖严密，养护时间不少于14天，浇水次数应能保持砼处于湿润状态。
接底人：
年月日
注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第8项外）

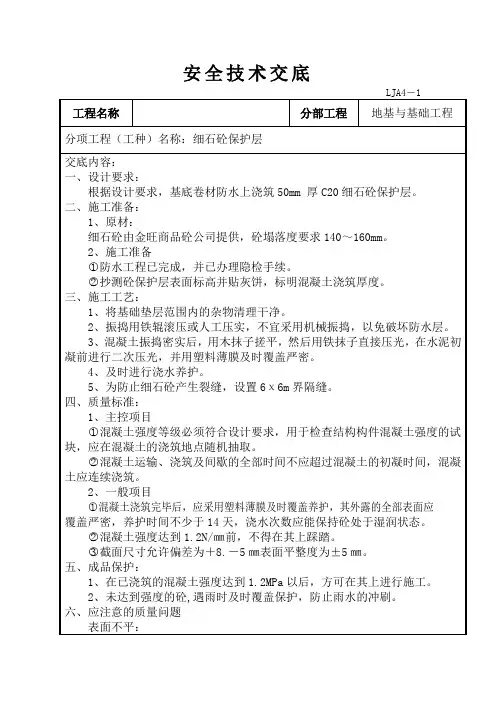

安全技术交底
LJA4－1
工程名称
分部工程
地基与基础工程
分项工程（工种）名称：细石砼保护层
交底内容：
一、设计要求：
根据设计要求，基底卷材防水上浇筑50mm 厚C20细石砼保护层。
二、施工准备：
1、原材：
(完整word版)细石混凝土防水保护层施工技术交底
细石混凝土防水保护层施工技术交底交底内容：一、施工准备1、作业条件1.1、基础防水层施工完毕并已交接完毕，验收合格。
2、材料及主要机具2.1防水保护层为细石混凝土，标号为C20；2.2主要工具：灰耙、刮杠、抹子、白线、铁锹、振动棒（器）等。
二、施工工艺1、工艺流程按设计找坡、贴灰饼→铺细石混凝土→铺设钢筋网片、找平→覆盖薄膜→养护→清理2、贴灰饼、冲筋：根据设计要求，防水保护层上需要找坡到地漏处，将标高点标志在主楼和其他建筑物的侧壁上，然后拉线或用仪器按间距2.0m按设计坡度作灰饼。
3、铺细石混凝土：保护层采用汽车泵或地泵将混凝土送至浇筑地点，特殊部位可砼运输车直接运送至浇筑地点（注意在行驶过程中保护好防水），然后将混凝土摊开，铺设高度微高于灰饼高度。
4、铺设钢筋网片、找平：摊铺细石混凝土后，用长刮杠按灰饼的高度刮平整，用振动棒（器）振捣密实，表面塌陷处应用细石混凝土铺平，满铺钢筋网片，网片间搭接100mm，网片位置在距防水保护层表面1/3处，再挂线测量混凝土找坡是否正确，确认无误后用长刮杠刮一次，然后用抹平压光。
5、养护：细石混凝土保护层达到初凝后，用塑料布覆盖。
6、清理：保护层施工完毕后，将散落在大面上的混凝土，施工过程中产生的垃圾清扫干净。
三、质量标准1、保护层混凝土采用细石混凝土，所用的水泥、骨料、水、外加剂应符合规定要求，进场混凝土坍落度要求为160mm。
严禁私自往混凝土内加水稀释2、混凝土的配合比、养护必须符合施工规范规定。
3、混凝土平整密实、表面无裂缝、蜂窝、麻面等缺陷。
四、成品保护1、在已浇筑的保护层混凝土强度达到1.2Mpa以后（在混凝土保护层行走不留脚印），方可允许人在其上走动和进行其它工序。
2、保护层，避免泵管直接接触防水层，造成防水层损坏。
如发现防水破坏，及时修补，不得瞒报、延报。
五、安全、文明施工1、混凝土浇筑的时间严格按照甲方要求时间施工。
2、非电工人员严禁动电箱开关。
屋面细石混凝土保护层技术交底
福建省建设工程质量监督总站监制
厦门市建设工程质量安全监督站印
技术及安全交底记录
建设工程名称
交底时间
年月日
单位工程名称
记录人
交底人
接受交底班组
参加单位
单位代表
交底内容:屋面细石混凝土保护层技术交底
一、概况
本工程屋面工程防水保护层采用C20细石混凝土40厚，基层为现浇水泥聚苯板保温隔热层。
二、施工准备
1、材料
水泥；宜用P、O32.5R
砂；中粗砂，含泥量<2%
碎石：粒径5—20CM，含泥量<1%，石子坚硬级配良好。
3、养护：待混凝土终凝后，必须进行养护，浇水养护不少于14d。
4、分格缝处理：待混凝土浇水养护满足要求后，所有纵横分格缝相互贯通，清理干净，将嵌油膏部位的表面均匀涂刷冷底子油，并于当天灌嵌好油膏。
四、质量制
原材料混凝土强度、厚度必须符合设计及规范的要求。
细石混凝土的表面平整、压实抹光、无裂缝、起壳。
2、作业条件
保温层施工完毕，且经验收合格。
三、操作工艺
设置分格缝→混凝土浇筑→养护→分格缝嵌油膏
1、设置分格缝：按设计或按纵横间距不大于6M设置分格缝，分格缝为20—30mm，下口应比上口窄，成∨形。
下口宽为20，上口宽宜30，成∨形缝。
2、混凝土浇注：按设计配合比搅拌和好细石混凝土，先远后近，先高后低的原则，逐格进行施工，保护层与女儿墙、山墙、栏板之间预留30 mm的缝隙。混凝土浇注应按分格板及高度摊开刮平，用压滚筒来回碾平整，直至混凝土表面泛浆后再用木抹子将表面抹平压实，待初凝时，进行二次压浆抹光，取出分格缝隔板，及时修补分格缝缺损部分。

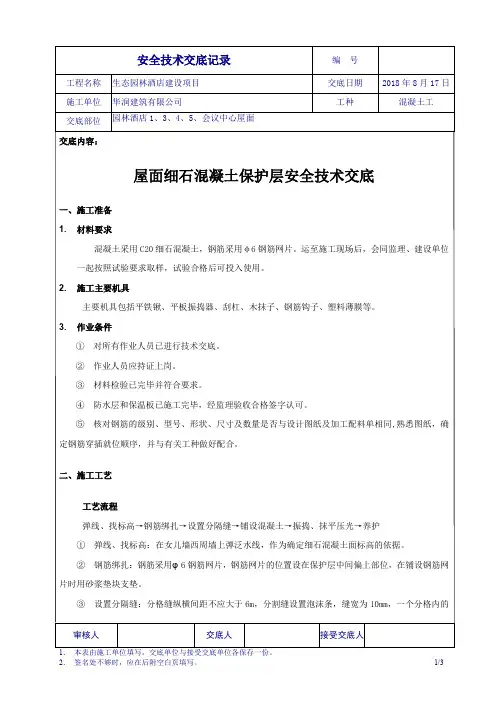

细石混凝土保护层安全技术交底
③所有材料堆放及操作地点要备好、备齐消防用灭火器及砂子。
④所有操作者必须经过安全三级教育培训特殊工种应持有安全操作上岗证。
⑤作业前对操作工人进行有针对性的书面安全交底。
⑥高温天气应及时饮水，配备防暑降温药品，防止中暑。
⑦振动器必须专人操作，配制专用配电箱，接入漏电保护器。
⑧混凝土振捣人员应穿戴胶鞋、绝缘手套，振动器应有防漏电装置，不得挂在钢筋上操作。
尺量检查
2
标高
±10
水准仪检查
3
截面尺寸
+8、-5
尺量检查
4
表面平整度
8
米靠尺和契形尺检查
四
①在施工中，对保温板等进行妥善保护，不得碰撞损伤。
②加强对混凝土养护，保证混凝土强度增长的需要。
③防止混凝土对其它结构污染。
五
①屋面施工时严禁将清理的灰渣、废料向下抛落。施工人员必须配戴安全帽。
②经常对机械设备的维修保养，保证工作良好，降低噪音。
2钢筋绑扎：钢筋采用φ6钢筋网片，钢筋网片的位置设在保护层中间偏上部位，在铺设钢筋网片时用砂浆垫块支垫。
3设置分隔缝：分格缝纵横间距不应大于6m，分割缝设置泡沫条，缝宽为10mm，一个分格内的混凝土应尽可能连续浇筑，不留施工缝。
4振捣、抹平压光：振捣宜采用铁辊滚压或人工拍实，不宜采用机械振捣，以免破坏防水层。振实后随即用刮尺按排水坡度刮平，并在初凝前用木抹子提浆抹平，终凝前用铁抹子压光。抹平压光时，不宜在表面掺加水泥砂浆或干灰，否则表层砂浆易产生裂缝与剥落现象。
交底内容：
屋面
一、施工准备
1.
混凝土采用C20细石混凝土，钢筋采用φ6钢筋网片。运至施工现场后，会同监理、建设单位一起按照试验要求取样，试验合格后可投入使用。
防水保护层技术交底
筏板防水保护层技术交底
1．基础筏板防水保护层采用C20细石砼，厚为4cm，采用商品砼。
2．在施工前先准备滑槽及油毡，在手推车经过的地方用油毡铺好，倒砼时不准把防水层损坏。
3．施工人员上防水层不准穿带钉的鞋及高跟鞋，必须穿平跟鞋。
4．铺设保护层前，应把防水表面清理干净，并用水湿润。
5．材料要求：水泥标号不低于32.5R，石子粒径不大于1.5 cm,也不得小于3mm，应冲洗干净，含泥量不大于1%，中砂含泥量不大于3%。
6．在桩钢筋上测好标志，并用红色胶带打好记号，从胶带上口至保护层面为50cm.
7．随铺随拍实，刮平后第一次滚压，以一滚压半滚方法进行纵横方向来回滚实，然后用木抹子抹平，以上工作必须在混凝土初凝前完成，同时掌握收水时间进行第二次抹平。
8．抹平24小时后，及时铺湿麻袋，每天浇水养护4次。
9．细石砼过稠，可略洒水。
10．用3m铝合金尺检查平整度不得大于5mm,标高不得大于5mm,表面不能看到小坑，做好后应达到同室内地面一样质量。
项目部。
细石砼防水保护层施工技术交底
7.2隐检记录。
7.3分项工程质量检验评定。
7.4设计变更及洽商记录。
7.5其它技术文件。
审核人
交底人
接受交底人
2施工准备
2.1材料要求及主要机具：
宜采用C20细石砼进行浇筑施工，有条件地区宜采用商品砼进行浇筑。
2.1.1水泥：宜用325号以上的普通硅酸盐水泥，亦可用矿渣硅酸盐水泥，有侵蚀性介质作用时，应按设计要求选用。
2.1.2砂石：用中砂，5~15细石、不得含有杂物。含泥量不得超过3%，中粗砂使用前必须过3～5mm孔径的筛。

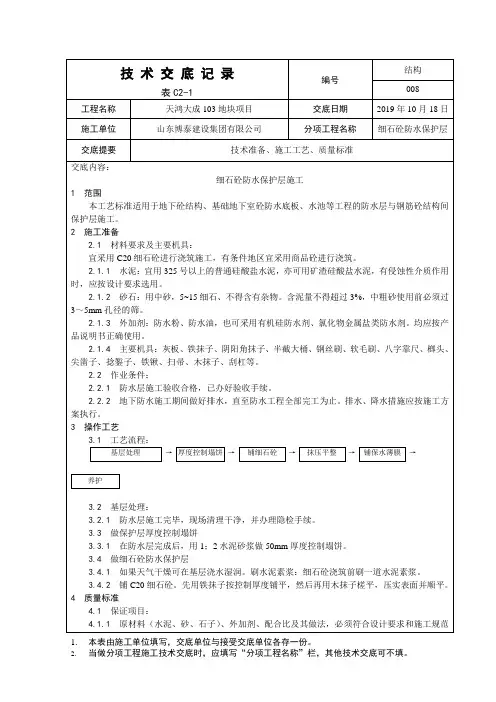

技 术 交 底 记 录
表C2-1
编号
结构
008Leabharlann 工程名称天鸿大成103地块项目
交底日期
2019年10月18日
施工单位
山东博泰建设集团有限公司
分项工程名称
细石砼防水保护层
交底提要
技术准备、施工工艺、质量标准
交底内容：
细石砼防水保护层施工
1范围
本工艺标准适用于地下砼结构、基础地下室砼防水底板、水池等工程的防水层与钢筋砼结构间保护层施工。
3操作工艺
3.1工艺流程：
基层处理
→
厚度控制塌饼
→
铺细石砼
→
抹压平整
→
铺保水薄膜
→
养护
3.2基层处理：
3.2.1防水层施工完毕，现场清理干净，并办理隐检手续。
3.3做保护层厚度控制塌饼
3.3.1在防水层完成后，用1；2水泥砂浆做50mm厚度控制塌饼。
3.4做细石砼防水保护层
3.4.1如果天气干燥可在基层浇水湿润。刷水泥素浆：细石砼浇筑前刷一道水泥素浆。
屋面防水保护层施工技术交底
技术交底记录资料编号工程名称施工单位审核人分包单位□施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底 施工作业交底交底部位接受交底范围混凝土班组交底摘要：屋面为正置式屋面，保护层材料采用C20细石混凝土，厚度为50mm，采用汽车泵浇筑。
交底内容：一、作业准备1、材料要求表1材料计划表序号名称规格/型号单位数量备注1混凝土C20细石m³2472挤塑聚苯板20mm m³23聚合物水泥砂浆/m³14石油沥青/t 0.035塑料薄膜/㎡6006绝缘鞋/双107尼龙线/m 2008绝缘手套/副202、主要机具表2主要机具计划表序号名称规格/型号单位数量备注1汽车泵YD-37-30台12平板式震动器ZF220台23墨斗/个24运输小车/辆45小水桶/个66半截桶/个67笤帚/把282m 靠尺2m 把29铁滚子/个410铁/木抹子/个411平锹/把412钢丝刷/个413凿子/个414锤子/把415坡度尺JZC-B2个3162m靠尺SW-LR180个317塞尺K1085个318钢针/个33、作业条件（1）屋面防水卷材已完成蓄水试验，并验收合格，劳务队接到项目部通知后方可施工。
（2）各种穿过屋面的预埋管件、烟囱、女儿墙、伸缩缝等根部的防水，已按要求处理好。
（3）现场临水临电已检查完毕，能正常使用。
（4）屋面保护层施工机具及材料已运至作业面并码放整齐。
（5）劳务队人员及机具等准备到位，劳务队做好防尘环保措施。
二、操作工艺1、工艺流程基层处理→铺设隔离层→打点、冲筋→设置分隔缝→浇筑细石混凝土→养护→验收2、施工工艺（1）基层清理：将防水层上表面的杂物清扫干净。
（2）铺设隔离层：基层处理干净后，进行铺设0.4mm厚聚乙烯膜，聚乙烯膜铺设应平整，搭接宽度为50mm，不得有褶皱、破损和漏铺现象。
（3）打点、冲筋：根据保护层厚度要求，拉线找坡，按纵横方向l.5m间距打点（贴灰饼），铺抹找坡时，先按流水方向以间距1.5m冲筋，宽度20mm。
屋面细石混凝土防水层工程技术交底
屋面细石混凝土防水层工程技术交底
技术交底内容：
48.6.1 主控项目
48.6.1.1 细石混凝土的原材料及配合比必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告、计量措施和现场抽样复验报告。
48.6.1.2 细石混凝土防水层不得有渗漏或积水现象。
检验方法：雨后或淋水、蓄水检验。
48.6.1.3 细石混凝土防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出层面管道的防水构造，必须符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
48.6.1.4 天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
48.6.2 一般项目
48.6.2.1 细石混凝土防水层应表面平整、压实抹光、不得有裂缝、起壳、起砂等缺陷。
检验方法：观察检查。
48.6.2.2 细石混凝土防水层的厚度和钢筋位置应符合设计要求。
检验方法：观察和尺量检查。
48.6.2.3 细石混凝土分格缝的位置和间距应符合设计要求。
检验方法：观察和尺量检查。
48.6.2.4 细石混凝土防水层表面平整度的允许偏差为5mm。
检验方法：用2m靠尺和楔形塞尺检查
注：①主控项目第3、4条中48.6.1.3和48.6.1.4条为“细部构造”
节。
防水保护层混凝土浇筑技术交底
1、工艺流程:
底板平面贴灰饼、防水导墙墙顶砌砖压住卷材收头——→承台、集水坑消防电梯井立面卷材拉毛——→防水导墙立面防止木胶合板——→底板浇筑50mm厚C20细石砼——→浇水养护
2、防水底板防水保护层为50mm厚C20细石混凝土，基础筏板及车库底板大面必须由施工队贴出灰饼（50mm*50mm*50mm），灰饼间距3.0m，呈梅花形布置，承台、集水坑、电梯井四角必须设置灰饼。
按规定制作试块。试块组数每100m3地面不少于一组；不足100m3，按100m3计算。（砼用150m3左右。）
4、浇筑混凝土：
a）浇筑混凝土从—端开始，并连续浇筑。
b）混凝土浇筑后，及时振捣，在2h内必须振捣完毕。
5、混凝土振捣：由于防水保护层厚度较薄，同时为了保护好防水卷材，故采用木抹子直接使劲排实的办法。
6、找平：混凝土密实后，按塔饼检查一下上平，然后用大杠刮平、表面再用木抹子搓平，三遍成活。
7、混凝土的养护：已浇筑完的混凝土，应在12h左右采用塑料薄膜覆盖和浇水。
五、质量标准
1、保证项目：
a）防水保护层的砼强度等级必须符合施工图纸及设计要求。
b）混凝土的配合比、砼浇筑、砼试块的留设必须符合施工规范的规定。
2、在已浇筑的混凝土强度等级达到1.2MPa以前，严禁在其上走动人员和上面继续施工。由于防水保护层较薄，在其上施工时应做好保护措施，以免破坏保护层及至破坏卷材防水层。
2、基本项目：
a）砼应搅拌均匀，颜色一致，具有良好的和易性。
b）砼拌和物的塌落度应符合要求。
3、允许偏差项目
表面平整度：10mm；标高：±10mm
六、成品保护
1、由于底层为卷材防水层，所以在浇筑过程中必须对防水卷材做好完好的保护。具体保护办法：浇筑过程必须使用木耙子、木抹子；手推车行走路线上必须铺设两层彩条布；手推车腿脚必须用软绵材料包扎到位；在手推车倾倒处必须铺设足够大的竹胶板；竹胶板的移动必须两Байду номын сангаас抬着移动，严禁拖拉；所有使用器具必须轻拿轻放，严禁抛仍。
防水细石混凝土保护层技术交底
2.1工艺流程：
找标高、做灰饼→铺设混凝土→振捣→找平→养护
2.1.1找标高、做灰饼：在浇筑防水保护层砼前,用精密水准仪在卷材表面上砂浆灰饼（顶标高为-7.80m）,控制保护层厚度,间距不大于3米.
2.1.2铺设混凝土：铺设混凝土前先在基层上洒水湿润（由于是冬期施工,应洒一段铺一段,洒水量不宜太多）,然后从东开始向西铺设.
2.1.3振捣：砼应采用平面振动器振捣密实.振捣时间以砼表面泛浆,不再冒气泡和砼不再下沉为准,一般为20～30s.不能漏振和过振.
2.1.4找平：砼浇筑振实后,随即用4ｍ括尺括平,用铁板抹平整一道,待砼终凝前,用木蟹槎一遍,再铁板收一道,覆盖塑料薄膜.
2.1.5养护：终凝后及时对混凝土进行保温棉覆盖养护.
4.3防止混凝土对其它结构污染.
5安全文明施工、消防环保措施
5.1及时派人员对道路洒水、道路清扫,防止混凝土污染、尘土飞扬.
5.2经常对机械设备的维修保养,保证工作良好,降低噪音.
5.3振动器必须专人操作,配制专用配电箱,接入漏电保护器.
5.4防止混凝土对其它结构成品的污染.
5.5及时对使用工具的清理干净,并堆放整齐.
5.6混凝土振捣人员应穿戴胶鞋、绝缘手套,振动器应有防漏电装置,不得挂在钢筋上操作.
5.7基坑搭设上下梯道,不得在基坑上下攀缘.
5.8尽可能安排在白天施工,减少对周边居民生活的影响.如在夜间施工,应装设足够的照明.
5.9工完场清,对道路抛洒的混凝土及时清理.
技术负责人
交底人
接受交底人
技术交底记录
年月日
工程名称
兆丰大厦
分部工程
地基和基础
分项工程名称
防水保护层
交底内容：
防水保护层砼浇筑技术交底
防水保护层砼浇筑技术交底
一.作业条件:
1.C20细石砼保护层厚度为50mm，配合比已经试验室确定，配
合比通知单与现场使用材料相符。
2.由于在防水层上直接作细石砼保护层，必须保护好防水层，
因此要求所有小推车的腿必须用塑料布包裹严密，不得用硬物直接接触防水层，所有施工人员必须穿软底鞋操作。
3.浇筑前防水层已办好隐检。
4.冲筋贴灰饼：根据以上标高，在防水层上做灰饼，然后相距
2m冲筋一道，以控制标高。
二.操作工艺：
1.施
2.细石砼搅拌：
2.1.根据测定的砂石含水率调整配合比中的用水量。
2.2.根据搅拌机每盘各种材料用量由试验员调整电子计量表，
并在搅拌机棚设置砼配合比标志牌。
2.3.加料的顺序：先倒石子，再倒水泥，后倒砂子，最后加水。
2.4.搅拌时间不得少于1.5分钟，砼坍落度控制在8±1cm。
3.砼运输:砼自搅拌机卸出后，用溜槽送至槽底，然后用小推
车运至浇筑地点。
4.表面抹平：保护层砼每浇筑完一段，随即用刮杠根据冲筋高
度将砼摊平，然后用木抹子压实、抹平，表面不得有松散砼。
5.细石砼养护：砼浇灌12小时以内，对砼加以覆盖并浇水养
护，养护时间不得少于7昼夜。
三.允许偏差（mm）：
1.标高： 3。
2.表面平整度：4。
屋面防水细石砼保护层工程现场施工技术经验交底
交底内容1、作业准备1.1.材料准备1.1.1.C20细石混凝土1.1.2.塑料模饼（40mm厚）→浇混凝土→抹面→养护。
2.2施工操作要点及要求2.2.1.基层清理：表面的尘土及杂物应清理干净。
2.2.2.贴灰饼：先将塑料膜铺好，屋面四周根据坡度标高线作出灰饼，灰饼要压在塑料模上面，灰饼要采用细石混凝土制作（俗称软筋）随后铺细石混凝土。
2.2.3.铺设ф4双向间距150mm钢筋网，钢筋网在分隔缝处断开。
2.2.4.铺细石混凝土：细石混凝土的塌落度应不大于14cm，并制作三组试块，并在铺设混凝土时设置20mm宽分隔缝，缝填密封胶，分隔断块为6m×6m。
2.3.5.铺细石混凝土后，先用铁滚子压实，然后用长杠刮平，振捣密实，表面塌陷处应用细石混凝铺平，在用长刮杠刮一次，然后用木抹子搓平。
2.3.6.2.3.7.4、注意事项4.1.质量保证措施4.1.1.起砂：水泥强度等级不够或使用过期水泥，或水灰比太大，抹压遍数不够，4.1.3.4.1.4.4.2.2.4.2.5.屋面养护期间不准上人，其他工种不得进入操作，养护期过后也要进行保护。
4.3.安全文明施工4.3.1.浇水养护混凝土前，应先清理需养护的部位的杂物、检查有无电气设备及电源线，方可浇水养护。
4.3.2.浇筑混凝土作业时，必须设专人指挥，明确分工4.3.3.作业后，搅拌机必须切断电源，做好清洗，保养工作。
4.3.4.输送到工作面的电源线，做好防碾压措施、应由流动电箱，严禁一闸多机。
4.4.环境保护措施4.4.1.夜间照明只照工作面，严禁影响周围社区居民休息。
屋面细石砼防水保护层交底
2）搅拌车卸料前不得出现离析和初凝现象。Fra bibliotek二、作业条件：
1.屋面基层经过验收合格，工种之间做好交接手续。（必须做24h蓄水试验）
2.大面积施工前做好屋面分水线和控制灰饼并通过验收合格。
3.施工现场条件符合防水作业要求，各种穿过屋面的预埋管件、女儿墙、伸缩缝等根部，应按设计施工图及规范要求处理好。材料垂直水平运输满足使用要求；气候适应防水作业要求。
技术交底记录
工程名称
施工单位
交底部位
屋面
工序名称
屋面细石砼防水保护层
交底内容：
一、施工准备
1.所有材料必须进场验收，并要求对各类材料进行复试，其质量、技术性能必须符合设计要求和施工及验收规范的规定。
2.细石混凝土：C30细石商品混凝土
1）搅拌车出站前必须经质量检查员检查和易性合格才能签证放行。塌落度15±3。
交底人
接受交底人
日期
5.细石砼保护层表面平整度的允许偏差为5mm。
五、施工注意事项：
1、冲筋距离不要过大，随铺灰随刮平拍实。
2、在每个分格内应连续浇筑，掌握好压光时间，压光不少于三遍。
3、合理安排施工流向，避免过早上人。
4、屋面的边角处，凸出屋面管根周围认真操作，不要漏压。
防水保护层技术交底
ห้องสมุดไป่ตู้施工单位
监理（建设）单位检查结论
交底人：
班组长：
工段长：
技术负责人：
监理工程师：
防水保护层施工技术交底
技术交底记录
资料编号
工程名称
沣东智谷一期
交底日期
施工单位
陕西新融基建设集团有限公司
分项工程名称
筏板防水
交底提要
基础筏板防水保护层
交底对象
混凝土班组
交底内容：
1、施工准备
1、材料准备：
混凝土：选用商品细石混凝土，设计砼标号为C20细石。
二、作业条件
1、防水层已经铺设完毕，经过验收合格。
2、防水层上打点进行标高控制完成。
三、防水保护层混凝土浇筑
1、施工工艺
标高控制→混凝土浇筑→振捣→找平→压光→混凝土养护
2、标高控制
按照设计标高测量标记标高拉线尺量进行控制，防水保护层上平标高为-7.41m。
四、质量要求
1、标高控制
保护层采用打点的方法来控制标高，间距为2m，纵向横向平均布置。打点上端即为细石混凝土保护层完成面得高度。
3、混凝土浇筑和找平
（1）商混凝土罐车进场后，浇筑前实验员立即对每罐进行塌落度检查，塌落度要求160-180mm，对达不到要求的，不得进行浇筑。
（2）用混凝土泵车将混凝土送至浇筑地点，用木耙子将混凝土摊开，用平板振捣器进行振捣，其移动间距保证振动器的平均能覆盖以振实部位边缘。
（3）振捣密实后，使用2m大缸刮平后的混凝土面与控制标高上端齐，表面塌陷应及时用混凝土铺平，再用长刮杠刮一次，然后用木抹子压光压平，最后使用铁抹子压光。
五、成品保护
1、在浇筑细石混凝土过程中，严禁使用铁锹和其他金属物品接触防水层，以免防水层遭到破坏。
防水保护层混凝土技术交底
工程名称
泰安市徂徕山汶河景区核心先导区棚户区住房改造项目A地块八标段
施工单位
新泰市建筑安装工程有限公司
分项工程名称
防水保护层混凝土工程
工程部位
67#楼-70#楼及部分车库
技术交底内容
交底内容：
编制依据:《建筑地基与基础施工手册》（第二版）、《防水保护层混凝土施工方案》
一、施工准备
1.材料及主要机具：
1.1混凝土：采用商品混凝土，强度等级按照设计要求采用C20细石混凝土。
1.2外加剂、掺合料：其品种及掺量，应根据需要通过试验确定。
1.3主要机具：吊斗、木抹子、铁抹子、铁锹、平板振捣器、刮杠、胶皮管等。
2.作业条件：
2.1基础轴线尺寸、基底标高和防水卷材铺粘隐蔽均经过检查，并办完验收手续。
交底人
技术负责人
接受班组长
作业人员签名
交底日期：2018年月日
防水保护层混凝土施工技术交底
工程名称
泰安市徂徕山汶河景区核心先导区棚户区住房改造项目A地块八标段
施工单位
新泰市建筑安装工程有限公司
分项工程名称
防水保护层混凝土工程
工程部位
67#楼-70#楼及部分车库
技术交底内容
等缺陷。侧面及底部不得有蜂窝、麻面等缺陷。制作时由监理现场见证。及时送检，以检测报
技术负责人
接受班组长
作业人员签名
交底日期：2018年月日
2.2安装的模板、预留预埋等符合设计要求，并办完验收手续。
2.3在防水卷材上设置2m网格状砂浆灰饼作为防水保护层混凝土上平的标志。
2.4材料、机具都已经准备到位。
二、操作工艺：
1工艺流程：
屋面防水细石砼保护层工程施工技术交底01.doc
交底内容1、作业准备1.1.材料准备1.1.1.C20细石混凝土1.1.2.0.4厚塑料模1.1.3.10mm分隔条1.2.机具准备运输小车、小水桶、半截桶、扫帚、2米靠尺、铁滚子、木抹子、平锹、钢丝刷、锤子、低压照明等设备。
1.3.作业条件1.3.1屋面防水层隐检验收手续完成。
1.3.2.屋面四周贴灰饼40mm厚1.3.3.安装好穿过屋面的立管，并将管洞堵严。
1.3.4.防水层表面杂物清理干净。
1.3.5.夜晚施工时，应设置照明以确保施工安全。
2、施工操作工艺措施及主要做法及要求2.1.工艺流程基层清理→铺塑料膜→找坡贴灰饼（40mm厚）→浇混凝土→抹面→养护。
2.2施工操作要点及要求2.2.1.基层清理：表面的尘土及杂物应清理干净。
2.2.2.贴灰饼：先将塑料膜铺好，屋面四周根据坡度标高线作出灰饼，灰饼要压在塑料模上面，灰饼要采用细石混凝土制作（俗称软筋）随后铺细石混凝土。
2.2.3.铺细石混凝土：细石混凝土的塌落度应不大于14cm，并制作三组试块，并在铺设混凝土时设置10mm宽分隔缝，，缝填聚苯板，分隔断块应不大于3m×3m。
2.3.4.铺细石混凝土后，先用铁滚子压实，然后用长杠刮平，振捣密实，表面塌陷处应用细石混凝铺平，在用长刮杠刮一次，然后用木抹子搓平。
2.3.5.第一遍模压：用铁抹子轻轻抹压面层，把脚印抹平。
用铁抹子第二遍抹压时要注意不要漏压，压实后用应刷子在表面进行拉毛，时间要控制在终凝前完成。
2.3.6.混凝土施工完成24h后，及时养护，以后每天浇水至少两次（以表面保持湿润为宜）至少连续养护14d后，方可上人。
3、质量要求3.1.主控项目3.1.1.细石混凝土面层采用的石子粒径不应大于15mm3.1.2.面层的强度等级应符合设计要求。
3.2.一般项目3.2.1面层表面不得有裂纹，脱皮、起砂等缺陷。
3.2.2.面层表面的坡度必须符合设计要求，不得有到泛水现象。
3.2.3.细石混凝土面层允许偏差应符合下表的规定4、注意事项4.1.质量保证措施4.1.1.起砂：水泥强度等级不够或使用过期水泥，或水灰比太大，抹压遍数不够，养护不好或不及时，要严格执行标准，认真操作，加强养护。
细石砼保护层交底
1.设计要求
防水卷材保护层采用C20细石混凝土进行施工。
2.材料要求
（1）C20细石砼、坍落度为180±20mm
3．主要机具
应备有手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、刮杠、木抹子、胶皮水管、木析尺等。
4．作业条件
（１）防水层的质量均经过检查，并办完隐检手续。
（3）：常温条件下砼浇筑完后，边用木抹子找平，边用塑料布苫盖，12小时内苫盖完毕并浇水养护,每天浇水不少于3次,以保持塑料布内有凝结水、砼表面处于湿润状态为度，养护时间不少于7天。
8.安全措施
（1）在操作之前必须检查环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工。
（2）操作人员上下脚手架的有斜道，不得站在砖墙上检查工作。
（3）施工工具放在稳妥的地方，防止工具跳出伤人。工作完毕后将脚手架上的一切东西清理干净，防止发生意外。
（4）在基坑周围进行抹灰时，要随时进行观察土坡的稳定性，如发现边坡发现异常，迅速撤离现场，防止发生意外。
（5）如遇雨天及下班时，要做好防雨措施，以防雨水冲走混凝土中的砂浆。
安全措施1在操作之前必须检查环境是否符合安全要求道路是否畅通机具是否完好牢固安全设施和防护用品是否齐全经检查符合要求后方可施工2操作人员上下脚手架的有斜道不得站在砖墙上检查工作
技术、质量交底记录
C2-03
工程名称
金色江湾A区-新湾路商服
编号
交底项目
承台、基础梁、平面立面及防水底板细石混凝土保护层
交底日期
（6）混凝土振捣：一般采用平板式振捣器，但垫层厚度超过20cm时，应采用插入式振捣器；其移动间距不大于作用半径的1.5倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
及时对使用工具的清理干净，并堆放整齐。
混凝土振捣人员应穿戴胶鞋、绝缘手套，振动器应有防漏电装置，不得挂在钢筋上操作。
基坑搭设上下梯道，不得在基坑上下攀缘。
尽可能安排在白天施工，减少对周边居民生活的影响。如在夜间施工，应装设足够的照明。
工完场清，对道路抛洒的混凝土及时清理。
防水细石混凝土保护层技术交底
技术交底记录
年月日
工程名称
兆丰大厦
分部工程
地基和基础
分项工程名称
防水保护层
交底内容：
防水保护层施工
1施工准备
材料及主要机具：
C20细石混凝土（威顿的商品砼）
平铁锹、平板振捣器、刮杠、木抹子、钢筋钩子、塑料薄膜、保温棉。
作业条件：
防水层施工完毕，经监理验收合格签字认可，隐蔽验收手续已办理完成。
2米靠尺和契形尺检查
4成品保护
在施工中，对防水卷材等进行妥善保护，不得碰撞损伤。
加强对混凝土养护，保证混凝土强度增长的需要。
防止混凝土对其它结构污染。
5安全文明施工、消防环保措施
及时派人员对道路洒水、道路清扫，防止混凝土污染、尘土飞扬。
经常对机械设备的维修保养，保证工作良好，降低噪音。
振动器必须专人操作，配制专用配电箱，接入漏电保护器。
B、评定混凝土的强度的试块，必须按《混凝土质量控制标准》的规定取样、制作、养护和实验，其强度必须符合设计和质量标准的规定。
C、混凝土应振捣密实，无蜂窝、空洞，无缝隙、加渣层。
允许偏差项目
序
项 目
允许偏差（mm）
检查方法
1
轴线位值
15
尺量检查
2
标高
±10
水准仪
3
截面尺寸
+8 -5
尺量检查
4
表面平整度
8
技术负责人
交底人
接受交底人
2操作工艺
工艺流程：
找标高、做灰饼→铺设混凝土→振捣→找平→养护
找标高、做灰饼：在浇筑防水保护层砼前，用精密水准仪在卷材表面上砂浆灰饼（顶标高为），控制保护层厚度，间距不大于3米。
铺设混凝土：铺设混凝土前先在基层上洒水湿润（由于是冬期施工，应洒一段铺一段，洒水量不宜太多），然后从东开始向西铺设。
振捣：砼应采用平面振动器振捣密实。振捣时间以砼表面泛浆，不再冒气泡和砼不再下沉为准，一般为20～30s。不能漏振和过振。
找平：砼浇筑振实后，随即用4ｍ括尺括平，用铁板抹平整一道，待砼终凝前，用木蟹槎一遍，再铁板收一道，覆盖塑料薄膜。
养护：终凝后及时对混凝土进行保温棉覆盖养护。
冬期施工操作时，所掺防冻剂必须经试验室试验合格后方可使用。氯盐掺量不得大于水泥重量的3%。
3 质量标准
主控项目
A、混凝土所用的水泥、水、骨料、外加剂及混凝土的配合比、原材料计量、搅拌、养护和施工缝处理，必须符合国家标准《混凝土结构工程施工质量验收规范》GB50204-2015和有关规定。
