proe模型如何导入ansys
PRO_E与ANSYS接口
ＰＲＯ／ Ｅ与ＡＮＳＹＳ接口吴小国秦东晨（郑州大学机械工程学院，郑州４５０００１）摘要：随着计算机技术的发展，ＣＡＤ／ＣＡＥ系统应用越来越广泛。
为了提高产品的质量、缩短产品设计周期，必须实现ＣＡＤ／ＣＡＥ系统之间的数据交换。
本文详细介绍了目前应用较广泛的ＣＡＥ／ＣＡＥ软件ＰＲＯ／ＥＮＧＩＮＥＥＲ和ＡＮＳＹＳ之间的数据交换接口。
关键词：ＰＲＯ／ＥＮＧＩＮＥＥＲＡＮＳＹＳ接口ＴｈｅＩｎｔｅｒｆａｃｅＢｅｔｗｅｅｎＰＲＯ／ＥａｎｄＡＮＳＹＳＷＵＸｉａｏｇｕｏ，ＱＩＮＤｏｎｇｃｈｅｎ（ＳｃｈｏｏｌｏｆＭｅｃｈａｎｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＺｈｅｎｇｚｈｏｕＵｎｉｖｅｒｓｉｔｙ，Ｚｈｅｎｇｚｈｏｕ４５０００１）Ａｂｓｔｒａｃｔ：Ｗｉｔｈｔｈｅｄｅｖｅｌｏｐｍｅｎｔｏｆｔｈｅｃｏｍｐｕｔｅｒｔｅｃｈｎｏｌｏｇｙ，ｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆＣＡＤ／ＣＡＥｓｙｓｔｅｍｉｓｂｅｃｏｍｉｎｇｍｏｒｅａｎｄｍｏｒｅｐｏｐｕｌａｒ．Ｉｎｏｒｄｅｒｔｏｉｍｐｒｏｖｅｔｈｅｑｕａｌｉｔｙｏｆｐｒｏｄｕｃｔｉｏｎａｎｄｓｈｏｒｔｅｎｔｈｅｐｅｒｉｏｄｏｆｄｅｓｉｇｎｉｎｇｎｅｗｐｒｏｄｕｃｔｉｏｎ，ｔｈｅｄａｔａｅｘｃｈａｎｇｉｎｇｂｅｔｗｅｅｎＣＡＤ／ＣＡＥｓｙｓｔｅｍｓｍｕｓｔｂｅｒｅａｌｉｚｅｄ．Ｆｏｌｌｏｗｉｎｇ，ｔｈｉｓａｒｔｉｃｌｅｗｉｌｌｐａｒｔｉｃｕｌａｒｌｙｉｎｔｒｏｄｕｃｅｔｈｅｄａｔａｅｘｃｈａｎｇｉｎｇｉｎｔｅｒｆａｃｅｂｅｔｗｅｅｎＰＲＯ／ＥＮＧＩＮＥＥＲａｎｄＡＮＳＹＳｗｈｉｃｈｉｓｕｓｅｄｗｉｄｅｌｙ．Ｋｅｙｗｏｒｄｓ：ＰＲＯ／ＥＮＧＩＮＥＥＲ，ＡＮＳＹＳ，Ｉｎｔｅｒｆａｃｅ１引言目前，随着计算机技术的迅速发展，机械产品的设计方法发生了很大变化，已经由以前的凭经验靠手工设计转变为完全计算机设计。
用计算机设计产品主要经过三个步骤：（１）使用ＣＡＤ软件完成产品的建模；（２）用分析软件对产品模型进行结构特性和动态特性分析；（３）通过仿真软件对产品模型进行在虚拟现实环境下测试。
PROE与ANSYS之间的数据传递
随着计算机技术的不断发展，CAD/CAE技术在机械系统研究中的应用也越来越广泛。
PROE具有强大的实体建模能力，而ANSYS则具有强大的有限元分析计算能力，将PROE和ANSYS进行连接，综合利用它们各自领域的优势是机械系统研究的首选方案，这就涉及到PROE与ANSYS之间的数据传递。
目前，PROE与ANSYS之间的数据传递主要有以下几种方式。
1 利用IGES中间标准格式转换The Initial Graphics Exchange Specification(IGES)是由美国国家标准协会(ANSI)组织波音公司、通用电气公司等共同商议制定的信息交换标准，受到绝大多数CAD/CAM系统的支持。
但ANSYS在IGES 转换中，有时会把不能识别的特征省略掉，特别是模型特征过多或结构过于复杂时，很容易产生模型断裂、实体丢失等，直接影响有限元分析模型建模的准确性，此外，采用ANSYS进行IGES转换还具有耗时长的缺点。
2 利用ANSYS与PROE的专用接口转换ANSYS与PROE有一个专用接口模块“Connection for Pro/Engineer”，此模块不仅能将PROE模型数据快速准确地传递给ANSYS，还提供了以执行部件为基础的参数优化设计功能。
启动ANSYS路径下“ans_admin.exe”并在其中设置PROE的安装路径就能激活这个专用接口模块。
成功激活后可以在PROE主菜单栏中看到ANSYS对应版本的菜单。
利用专用接口转换进行数据传递有两种方式：在PROE环境下直接激活ANSYS或在ANSYS读取PROE模型文件。
2.1 在PROE环境下直接激活ANSYS在PROE环境下完成模型文件的创建后，直接点击主菜单栏上的ANSYS菜单，主菜单选择“ANSYS Geom”子菜单，将自动启动ANSYS应用程序并导入模型，同时PROE自动禁止用户交互，以保证数据一致性。
当ANSYS程序退出后，自动返回到PROE建模环境。
基于Pro／E模型导入ANSYS的方法
（． ａｇ￣Ｍ ｒ ｍ ｎｖｒ ｔ Ｌ ｇ ｔ ｓ ｎｉｅｒ ｇＣ ｌｇ ｈｎｈｉ２ ０ １ｈ ｈ Ｓｎ ａｉ ｅ ｉｅｓｙ ｏｉｉ ｇｎｅ ｎ ｏｅｅＳ ａｇ ａ ０ １５） ｉ ｔ Ｕ ｉ ｓｃ Ｅ ｉ ｌ ３
Ａｌ ｒ ｅ ：Ｔｈｓｐ ｐ ｒ ｔｄ ｅ ｅ ｅ ａ ｙ ｏ ｖ ｒ ｔ ｅｍｏ ｅ ｂ ｔ ｅ ｎ Ｐ ｏ／ ｄ ＡＮ ＹＳ ｔｋ ｎ ｅ ｓｒ ｃｕ ｅ ￣ ａｔ ｉ ａ ｅ ｕ ｉｓｓ ｖ ｒ ｌ ｓ ｗａ ｓ ｏｃ ｎ ｅ ｔ ｈ ｄ ｌ ｅｗ ｅ ｒ Ｅ ａ Ｓ ， ａ ｉｇ ｔ ｔｕ ｔｒ ｔ ｎ ｈ ｏ ｐ ｏ ｅｌｒ ｌ ｔ ｆ ５ ０ ｆ ａｉ ｇｃ ￣ ｅ ａ ／ ｘ ｍｐ ｅ Ｉ Ｃ ｂａ ｎ ｔ ｅｂ ｓ ｔｏ ｏｌａ ａｇ ｒ Ｅ ｍｏ ｅ ｆ ｒｐ ｌ ｒ ７ ０ ｔ ｏ ｔ ｒ ｎ Ｂ ｉ ｅ ａ ｌ． ｔ ａ ｏ ｔｉ ｅ ｔ ｈｄ ｔ ｄ ａｌｒ ｅ Ｐ ｏ／ ｄ ｌ ｅｓｕｏ ｌ ｎ ｔ ｎ ｎ ｈ ｍｅ ｅ
方法进行对 比和探讨 ， 出使大型 ＰｏＥ模型顺利 导入 Ａ ＳＳ的最优方法， 得 ｒ／ ＮＹ 为进 一Ｐｏ ；ＮＹ ：ｒ／ ＡＳＳ浮吊； Ｅ 模型； 导入；ＮＹ Ｅ Ｆ ＡｓｓＩ ＭＣＤ Ｃ 中图分类号 ：Ｈ １－ ２ 文献标识码 ： Ｔ ２ ０ ７ ６ Ｂ 文章编号 ：Ｋ Ｃ Ｎ字 ０ － ０ （０ ）１ ０ ７ ０ ７ ０ ５２ １ ０ — ２ — ４ ０
ＡＮＳ ． 有 美 国 ＡＮＳ ＹＳ１ ０是 １ ＹＳ公 司 推 出 的 大 型 有 限
元 分 析软 件 ， 具 有完 善 的有 限 元 分 析 功 能 ， 结 它 集 构 、 、 体 、 磁 和声 学 分 析 于 一 体 ， 能精 确 求 热 流 电 并 解 ， 其 实体 建 模 功 能 有 限 ， 般 需 要 从 建 模 类 软 但 一

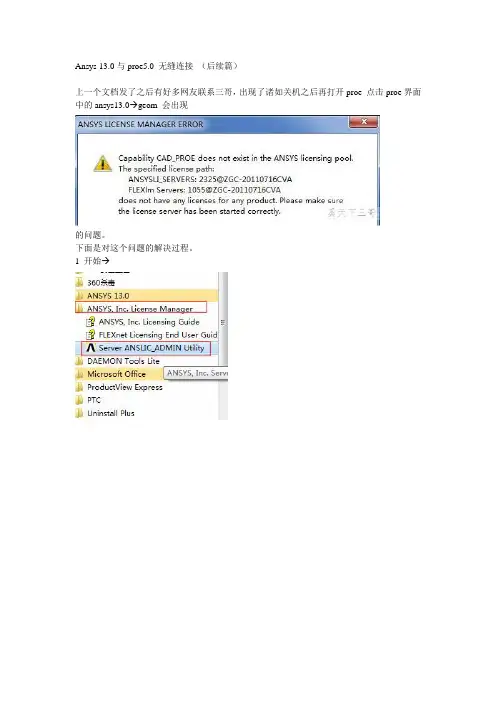

proe wildfire 5.0 和ansys 13.0 无缝连接(二)
Ansys 13.0与proe5.0 无缝连接（后续篇）
上一个文档发了之后有好多网友联系三哥，出现了诸如关机之后再打开proe 点击proe界面中的ansys13.0→geom 会出现
的问题。
下面是对这个问题的解决过程。
1 开始→
2 弹出对话框如图
3选择红框内选项
4 按如图设置
5上步设置完成后如图点击ok
6 上步设置完后，点击界面中的stop the ansys。
等小会，右面显示成功stop了，接着点击start ansys 。
（如下图）注意顺序
7 接下来点击先点击左边的set license。
弹出右边的对话框选13.0 点击ok
Ok 齐活~
因为这里的改动所以还要再按照上一篇无缝连接的图文再设置一下(*^__^*)
看一下三哥无缝连接后的界面吧~
在proe5.0中打开workbench
proe中的零件
在workbench中打开并划分网格后的图片
在proe中打开ansya的界面
刚才那个proe零件在ansys中的显示
划分网格后
简单的加载分析下下~~ 应变分析
应力分析。

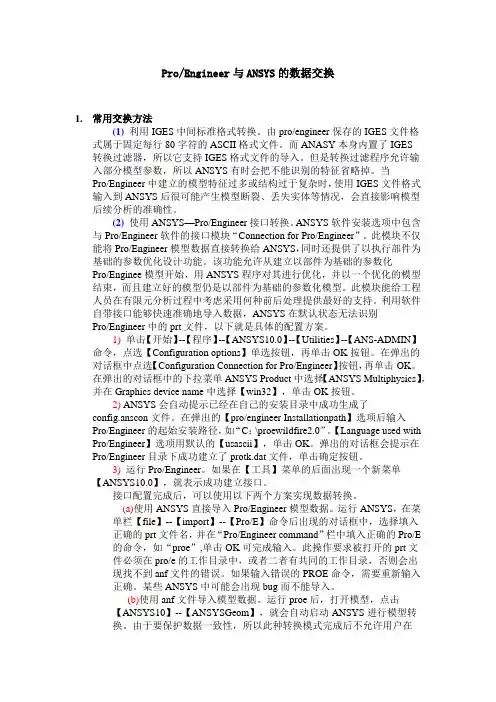

proe与ansys转换
Pro/Engineer与ANSYS的数据交换1.常用交换方法(1)利用IGES中间标准格式转换。
由pro/engineer保存的IGES文件格式属于固定每行80字符的ASCII格式文件。
而ANASY本身内置了IGES转换过滤器，所以它支持IGES格式文件的导入。
但是转换过滤程序允许输入部分模型参数，所以ANSYS有时会把不能识别的特征省略掉。
当Pro/Engineer中建立的模型特征过多或结构过于复杂时，使用IGES文件格式输入到ANSYS后很可能产生模型断裂、丢失实体等情况，会直接影响模型后续分析的准确性。
(2)使用ANSYS—Pro/Engineer接口转换。
ANSYS软件安装选项中包含与Pro/Engineer软件的接口模块“Connection for Pro/Engineer”。
此模块不仅能将Pro/Engineer模型数据直接转换给ANSYS，同时还提供了以执行部件为基础的参数优化设计功能。
该功能允许从建立以部件为基础的参数化Pro/Enginee模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。
此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。
利用软件自带接口能够快速准确地导入数据，ANSYS在默认状态无法识别Pro/Engineer中的prt文件，以下就是具体的配置方案。
1)单击【开始】--【程序】--【ANSYS10.0】--【Utilities】--【ANS-ADMIN】命令，点选【Configuration options】单选按钮，再单击OK按钮。
在弹出的对话框中点选【Configuration Connection for Pro/Engineer】按钮，再单击OK。
在弹出的对话框中的下拉菜单ANSYS Product中选择【ANSYS Multiphysics】，并在Graphics device name中选择【win32】，单击OK按钮。
最新ProE5.0和ANSYS13.0无缝连接
P r o E5.0和
A N S Y S13.0无缝连接
Pro/E 5.0 与ANSYS13.0无缝连接（win7 旗舰版32位）1 开始
2 弹出对话框如图
3选择红框内选项
4 按如图设置
5上步设置完成后如图点击ok
6 上步设置完后，点击界面中的stop the ansys。
等小会，右面显示成功stop了，接着点击start ansys 。
（如下图）注意顺序
7 接下来点击先点击左边的set license。
弹出右边的对话框选13.0 点击ok
8开始菜单--->所有程序---.>ANSYS 13.0（如图）
9 选择Utilisies 选项
10选择CAD Configuration Manager 选项
11红色框的地方选中 --- 选择 next
12路径选择
选择完毕后点击next
13点击红框中的选项
点击后显示三行英文显示连接成功
点击右下角的 exit 弹出的对话框点是就ok了。
14 打开proe
15 在proe5.0中打开workbench
16 proe中的零件
17 在workbench中打开并划分网格后的图片
18 在proe中打开ansya的界面
19 刚才那个proe零件在ansys中的显示
20 划分网格后
21 应变分析
22 应力分析。
将proe模型导入ansys的过程
1.设置ANSYS与Pro/E的接口。
选择“程序”〉ANSYS10.0>Utilities>ANS _ADMIN,打开ANSYS管理器,点击“OK”确定,在配置选项对话框中选择与Pro/E的连接,确定后在随之打开的对话框中将ANSYS产品设置为“ANSYS Mechanical/LS-DYNA”,最后在Pro/E安装信息对话框中输入Pro/E在你计算机中的安装路径（如d:\ptc\proeWildfire 3.0）,点击“OK”完成ANSYS与Pro/E的接口设置,然后点exit退出。
2.打开Pro/E,在菜单管理器中出现ANSYS10.0，并且下面有两个选项“ANS Config”和“ANSYSGeom”,这表明已经将ANSYS集成在Pro/E 之中了。
3.在Pro/E中完成建模后点击菜单管理器中ANSYS10.0下面的“ANSYSGeom”,系统会自动将ANSYS打开,将当前模型导入到ANSYS中去，点击ANSYS菜单栏的File>Import> Pro/E,然后在弹出的对话框内选中在Pro/E中建好的几何模型。
由于此方法是将ANSYS直接集成在Pro/E中,所以模型的整个转换过程可以在不脱离Pro/E和ANSYS这两个软件的情况下进行,从而实现了无缝连接,真正做到了CAD/CAE一体化。
快速将proe模型转如ansys1.先在ansys中设置好与proe的接口；2.再在proe建好模型，不要关窗口，不过也不用保存；3.又proe的菜单上面点ansysy10.0->ansysgeom ；4.等ansys打开后，在plot->volumes，即可！注意：必须先打开proe并且要先建好模型，并在proe里面打开ansys才能传起！。
proe与ansys接口问题
proe与ansys 接口问题为了保证上述两种软件的版木兼容，Pro/E的版木不得高于同期的AnsyS的版本:同时要安装ansys里的和proe接口模块！ansys安装程序里已经有了不需要下载。
(l)在开始程序下运行Ansys，选择utilities下的ans_admin项，在ans_dmin弹出图框中选择configuration options，在下一个confirguration options弹出图框中选择configuration connectionfor pro/E，在configure ansys connection for pro/E中的ansys prod-uct中选择ansys multip，在graphicsdevice name中选择win32，在出现SuccesS图框中记下config.anscon文件位置。
在出现的Pro/Einstallationinformation下的Pro/Einstallationpath中填入安装Pro/E的路径。
在language used with Pro/E中选择语言为usa，最后将记录下的config.anscon拷贝到Pro/E的安装目录下。
这样就可以将Pro/E的模型直接传到Ansys中了。
同时应注意在Pro/E中建立的模型应予存盘.设置好以后重气计算机！在proe菜单栏里就有ansys菜单了！在proe里建好模型点ansys菜单就可以在proe里启动ansys 找到proe工作目录下的.anf文件！从ansys里读入那个文件在执行plot画图命令就可以把proe里建的模型导入到ansys里了！（注意：如果读入之后看不到实体，记得操作Plot/Volumes）我用的是ansys8.0和proe野火2.0 成功关联！pro/e和ansys的连接*作过程如下：1) 在同机的同一*作系统下安装有pro/e和ansys两种软件；2) 保证上述两种软件的版本兼容，pro/e的版本不得高于同期的ansys的版本；3) 开始->程序->ansys->ans_adsin utility->configuration options-> configuration connectionforàok pro/e->选择ansys product->work space inà选择graphics device name(nt:win32) 给出language used withà给出pro/engineer installation pathàmegabytes(128) ok；àpro/engineer:usascii 4) 运行pro/engineer并配置config.pro；名称值说明fem_ansys_annotations yes 输出“模拟”分析名为ansys中的注释。
Proe与Ansys无缝链接-推荐下载
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要5写、卷求重电保技要气护术设设装交备备置底4高调、动。中试电作管资高气，线料中课并敷3试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
proe导入ansys
目的：用PRO/E进行3D实体建模，然后用ANSYS进行有限元分析。
优点：可快速生成复杂的3D实体零件模型（包括装配模型ASM）；一次性导入ANSYS后基本不用进行修修补补，兼容性较好，可认为是无缝连接。
一次导入成功率：99.9%步骤：（须严格按照顺序操作）1、首先安装PRO/E WILDFIRE 2.0，并进行正常使用；2、按照ANSYS的安装说明安装ANSYS（最好是ANSYS 8.0以上版本），记录下your PC ID and MAC Address,修改ANSYS.dat（也许是，有点忘了是哪个文件），然后代替此文件中第一行原来的ID and MAC Address，保存退出，用KEYGEN生成License.txt。
然后进行安装（在第二步安装License过程中，对于安装提示①是否是1或3 SERVER，选择“是”；②是否有License文件时，选“是”(有点忘了,看情况吧)；③选刚才生成的License文件，如此时有提示说找不到，不要紧，请见下面的步骤），注意要设置环境变量，然后Reboot。
同时在运行License Server要将生成的License.txt拷贝到License Guide第三步提示的目录里（如果一开始就知道是应该拷贝到哪个目录，就在第③步前将此文件拷贝过去）。
3、安装完成以后不要立即运行ANSYS，首先运行License Server管理器，完成License注册。
4、运行ADMIN，配置ANSYS和PRO/E的连接，按照提示操作即可。
5、如果第4步成功的话，运行PRO/E后就可在其菜单栏里面看见多了一个ANSYS的选项，注意此时还没有最后成功。
6、最好将PRO/E和ANSYS的工作目录设成同一个，同时将此目录设成PRO/E启动目录，并在此目录中配置一个config.pro，对其中几项做调整：Option Value Description FEM_ANSYS_annotationyesFEM_ANSYS_groupingyesFEM_default_solverANSYSFEM_which_ansys_solverFRONTALPro_ANSYS_path ANSYS.exe的安装路径保存此config.pro7、开始正常使用，先用PRO/E中建模，然后调用ANSYS菜单下的ANSYS GEOM将模型传入到ANSYS中进行分析，此时有一个技巧请看下面。
Proe文件如何导入ANSYS
方法一：在Pro/E中建立好模型后（一般是part），从菜单File_save a copy中选择IGE S类型存盘，这种格式是几乎所有CAD软件都可以识别的。
注意文件最好存放在名字无空格的目录中，否则在Ansys中不能识别！启动Ansys，从菜单file_import_IGES，选择刚才形成的文件就可以输入模型了。
在Ansys中输入模型时，可能出现模型断裂的结果，可以对"defeature（毁容）、合并重合的关键点、产生实体、删除小面积"等选项进行改变，反复试验直到输入满意为止。
方法二：首先，安装Ansys时，必须安装了ANSYS Connection For Pro/ENGINEER 模块（代号82）。
在"开始_程序_Ansys 5.6_ANS_ADMIN Utility"中，选择configuration options，选择configure connection for Pro/E，输入模块类型，图形类型、工作空间大小等，再输入Pro/E的安装路径，完成"连接"安装，此时将在Pro/E的相关文件夹中产生一个protk.dat文件。
运行Pro/E，窗口中可能出现一个不能连接的提示，不必理睬他！打开一个已建好的模型（可以不必输入材料特性），此时在Pro/E的菜单中（屏幕右边）最后一行会出现Ansys GEOM，单击它，直到自动调用并启动了Ansys，此时再选取File_import_ Pro/E，在文件名栏中输入正确的文件名，点OK即可完成输入。
应特别注意的问题是，被打开的*.prt文件必须在Pro/E的工作目录中，或者Pro/E与Ansy s有相同的工作目录，否则会出现找不到*.anf文件的错误。
上述方法在Ansys57中似乎不能使用，会出现命令无效的错误。
我估计是由于Ansys的安装路径中包含的文件名有空格的的缘故！？另外，如果在Pro/E command栏中填入您系统的正确的命令如proe2000i2或proe2001，再点取OK则会重新传输模型后再导入，不知是何道理？。
Proe与ansys的连接
PTC与ANSYS14.5无缝关联教程∙工具/原料∙PTC Creo2.0 （M050）∙ANSYS14.5∙记事本方法/步骤1. 1找到ANSYS14.5软件安装目录，打开“C:\Program Files\ANSYS Inc\v145\aisol\CADIntegration\ProE\ProEPages\config”里面有两个文件，其中一个“WBPlugInPE.dat”就是我们需要编辑的。
如果你安装目录是自定义的，那么目录路径会不同，以你实际情况为准。
2. 2用记事本或者其它文本编辑软件打开“WBPlugInPE.dat”；修改第二行（EXEC_FILE开头的）为“EXEC_FILE C:\Program Files\ANSYS Inc\v145\aisol\CADIntegration\ProE\winx64\WBPlugInPECOM.dll”；修改第三行为（TEXT_DIR开头的）为“TEXT_DIR C:\Program Files\ANSYS Inc\v145\aisol\CADIntegration\ProE\ProEPages\Language\$AWP_LOC ALE145”；保存后关闭。
3. 3找到PTC Creo2.0的安装目录；一般为“C:\Program Files\Creo 2.0\”或者“C:\Program Files\PTC\Creo 2.0\”，具体视个人情况而定；找到“C:\Program Files\Creo 2.0\Common Files\M050\text”目录下的“config.pro”文件；4. 4用记事本或者其它文本编辑软件打开“config.pro”；在文件内容最后添加新的一行“PROTKDAT C:\Program Files\ANSYS Inc\v145\aisol\CADIntegration\ProE\ProEPages\config\WBPlugInPE.d at”；（这个路径其实就是第一步中的文件，如果你ANSYS安装位置是自定义的，那么以你的实际情况为准）保存后关闭。
ProE与ANSYS的连接接口设置如何将ProE模型导入ANSYS进行有限元分析
PRO/E与ANSYS的连接接口设置——如何将Pro/E模型导入ANSYS进行有限元分析ANSYS在默认的情况下是不能将Pro/E中的“.prt”文件直接进行转换的，必须通过相应的配置设置来激活该数据连接接口使其正常工作。
下面就是进行配置的整个过程（Pro/E4.0与ANSYS10.0）：1. 点击开始菜单里的所有程序中的ANSYS10.0]\[Utilities]\[ANS_ADMIN]，出现ANS_ADMIN 10.0对话框，如图所示，选择[Configuration options]\[OK]，出现Configuration options配置对话框。
2. 在接下来的对话框中分别做如下选择：[Configure Connection for Pro/E]\[OK]；[ANSYS Multiphysics &win32]\[OK]；如图所示。
配置成功后会出现连接成功的对话框，如图所示。
3. 再进行如下设置：Pro/Engineer installation path：输入Pro/E的安装路径，如，C:\Program Files\proeWildfire4.0，Language used with Pro/Engineer：中文版就填chinese_cn，OK；然后会出现如图所示的配置成功对话框，提示在Pro/E目录下成功建立了一个“prokt.dat”文件，点击确定即完成配置。
4. 修改“protk.dat”文件。
在Pro/E安装目录文件中找到“protk.dat”文件，路径是“C:\Program Files\proeWildfire 4.0\i486_nt\text\chinese_cn\protk.dat”。
用记事本打开“protk.dat”，然后在“allow_stop TRUE”和“revision 24.0”之间加上“unicode_encoding FALSE”，如图6所示，最后保存并关闭。
proe导入ansys
Pro/Engineer 与 ANSYS 的数据交换1. 常用交换方法(1) 利用 IGES 中间标准格式转换。
由pro/engineer 保存的IGES 文件格式属于固定每行80 字符的ASCII 格式文件。
而ANASY 本身内置了IGES 转换过滤器，所以它支持IGES 格式文件的导入。
但是转换过滤程序允许输入部分模型参数，所以 ANSYS 有时会把不能识别的特征省略掉。
当Pro/Engineer 中建立的模型特征过多或结构过于复杂时，使用 IGES 文件格式输入到 ANSYS 后很可能产生模型断裂、丢失实体等情况，会直接影响模型后续分析的准确性。
(2) 使用 ANSYS—Pro/Engineer 接口转换。
ANSYS 软件安装选项中包含与Pro/Engineer 软件的接口模块“Connection for Pro/Engineer”。
此模块不仅能将Pro/Engineer 模型数据直接转换给 ANSYS，同时还提供了以执行部件为基础的参数优化设计功能。
该功能允许从建立以部件为基础的参数化Pro/Enginee 模型开始，用 ANSYS 程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。
此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。
利用软件自带接口能够快速准确地导入数据，ANSYS 在默认状态无法识别Pro/Engineer 中的prt 文件，以下就是具体的配置方案。
1) 单击【开始】【程序】【ANSYS10.0】【Utilities】【ANS-ADMIN】----命令，点选【Configuration options】单选按钮，再单击OK 按钮。
在弹出的对话框中点选【Configuration Connection for Pro/Engineer】按钮，再单击OK。
【ANSYS Multiphysics】，在弹出的对话框中的下拉菜单 ANSYS Product 中选择并在Graphics device name 中选择【win32】，单击OK 按钮。
Pro_E与ANSYS的连接方法和应用实例
Pro/E与ANSYS的连接方法和应用实例邵将,李世国(江南大学机械工程学院,江苏无锡 214063)摘要:针对大型CAD/CAE软件Pr o/E和AN SYS的特点,提出了三种软件系统之间的连接方法,并系统阐述了相关使用技术。
以某电站调节阀阀体为例,介绍了整个设计分析流程。
关键词:Pro/E;AN SY S;连接技术;阀体模型;有限元分析中图分类号:T P391.72 文献标识码:A 文章编号:1001-2354(2004)09-0058-03在工程上,一个完整零件设计过程一般包括零件的物理结构设计和强度、刚度、变形等各种分析。
传统的方法是,设计人员根据零件的功能要求,先在头脑中形成概念模型,然后以二维工程图的形式表达出来,并凭经验和有关的标准来进行相关分析。
随着计算机软硬件技术的发展,这些工作完全可以通过CAD/CAE技术来完成。
可以用CA D软件实现零件的结构设计,再用CA E软件对零件进行各种复杂的有限元分析,从而可以大大减少人力、物力和财力的消耗,同时可以大大缩短设计周期。
在当今,CA D和CA E这两个领域最具代表性的应用软件分别是Pro/E和AN SYS。
Pro/E拥有强大的实体和曲面造型功能,而A NSYS具有完善的有限元分析功能,但是这两个软件各自的长处恰恰又是对方的短处,解决这一矛盾的有效途径是,在Pro/E中建模,然后将模型导入A NSYS进行有限元分析,从而实现用计算机完成零件设计和分析。
所以,问题的关键是如何把这两个软件结合起来,将Pro/E中生成的模型完整地导入到AN SY S中去,进而完成所需的有限元分析。
1 Pro/E和A NSYS的连接方法经过对Pro/E和AN SY S的技术进行分析和实践,提出了如下3种连接方法。
1.1 方法(1):在Pro/E中导出AN SY S的分析文件a.在Pro/E中创建模型(以Pro/E2001版本为例);b.选择Pro/E的 应用程序 菜单中M echanica选项进入分析模块,用该模块提供的约束、载荷、分网等功能进行完成分析的前期工作;c.输出分析文件,选择 运行 选项,弹出如图1所示的 运行有限元分析 对话框,并在该对话框中选择 A NSYS 求解器,点击 确定 。
Ansys12.0 workbench 与proe wildfire5.0连接
Ansys12.0与proe wildfire5.0连接（包括workbench）一.连接步骤1：在开始目录里打开ANSYS12.0\ Utilities\ CAD Configuration Manager在CAD selection栏目下勾选如图1的选项，点击NEXT图1步骤2：在Pro/Engineer栏目，勾选如图2所示的选项。
点击NEXT图2第一个地址栏为PROE的安装目录列如：D:\Program Files\proeWildfire 5.0第二个地址栏为PROE的启动目录列如：D:\Program Files\proeWildfire 5.0\bin\proe1.bat点击NEXT步骤3：在CAD Confguration 栏目下点击第三个选项Configure selected CAD Interfaces。
图3出现prerequiaites……..configure successPE workbench……configure success点击EXIT，出现提示框:图4点击“是（Y）”配置完成之后打开Proe,菜单栏如图所示出现ANSYS12.0栏，表明连接成功。
图5二.proe模型导入ANSYSProe与ANSYS 最好设置成相同的工作目录在PROE下打开.PRT或者.asm文件，点击菜单栏中的ANSYS12.0\ANSYSGeom后会在工作目录下生成.anf数据交换文件。
ANSYS 可直接打开.anf文件。
图6三.proe模型导入workbench步骤1：在PROE下打开.PRT或者.asm文件，点击菜单栏中的ANSYS12.0\workbench，启动workbench。
图7步骤2：双击图7中的Geometry，打开Geometry-DesignModeler.图8右击Attach1,在弹出框中点击Generate。
窗口中将显示导入的Proe模型。
将模型另存为.wbpj格式。
PROE模型导入ANSYS图文教程
PROE模型导入ANSYS图文教程
1.首先要配置ANSYS与proe的接口文件，打开ans_admin
2. 打开后选择第一个选项，然后点击ok键
3. 选择第3项，配置与pro/e接口，点击ok键
4. 在这里可以选择各种产品，我选择的是multiphysics
5. 在这里要选择proe的安装位置，后点击ok
6. 出现配置成功的画面，点击确定键
7. 此时可以启动proe，打开你需要导入的模型文件，注意，你需要将proe工作目录也设置到你需要导入零件的文件夹
8. 如下图，点击ansysgeom，随后将自动打开ansys，会出现一个提示对话框，无视它，直接点击确定键。
9. 此时点击file -> import -> pro/e
10. 选择你需要导入的上述文件，点击确定键
11. 至此，已导入了proe画的模型。
proe导入ansys分析
一：proe建模1绘制草图2旋转扫描3绘制连接部分，利用伸出项功能4阵列5加入孔及键槽6将proe的单位改为mm7保存成igs格式的文件会提示“导出igs”选项，选择实体后确定二：ansys分析1打开ansys，单击run2执行file>import>iges将刚才绘制的模型导入如图所示3如图，执行add edit delet设置element type单元类型。
Add>solid>10nod 924定义材料属性执行material props>material models，选择STRUCTURAL>LINER>ELASTIC>ISOTROPIC 将弹性模量设为29e6，泊松比为0.3，然后确定5 mesh（划分网格），如图选择basic，6defult，确定6 选择mesh>free>pick all，此时将进行网格划分网格划分结果:过程中注意保存数据（save_db）7添加约束Solution>define loads>apply>displacement>on areas，如图所示选择手轮的圆弧面（可按住ctrl旋转，方便选择）选择完成后，设置为ALL DOF，确定8添加压力执行apply>structural>pressure>on areas选择下底面后OK设置压强值为50，OK9计算，如图，选择current LS点击OK开始计算计算完成：点击此按钮，将模型全部显示计算完成后的模型图执行general psotproc>plot results>contour plot>nodal solu选择stress>von mises stress，OK11生产受力动画执行plotCtrls>Animate>Mode Shape选择stress >von Mises SEQV动画控制界面三：总结通过这个小例子，就可以基本掌握有限元分析的步骤，虽然分析的技术含量不高，但是，每个分析的过程，都逃不过这个大步骤，希望对你有帮助，谢谢支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
proe零件导入ANSYS的方法
{方法一：在Pro/E中建立好模型后（一般是part），从菜单File_save a copy中
选择IGES类型存盘，这种格式是几乎所有CAD软件都可以识别的。
注意文件最好存放在名字无空格的目录中，否则在Ansys 中不能识别！启动Ansys ，从菜单file_import_IGES ，选择刚才形成的文件就可以输入模型了。
在Ansys 中输入模型时，可能出现模型断裂的结果，可以对" defeature 、
合并重合的关键点、产生实体、删除小面积"等选项进行改变，反复试验直到输入满意为止。
方法二：首先，安装Ansys 时，必须安装了ANSYS Connection For Pro/ENGINEER
模块（代号82）。
在"开始_程序_ Ansys 5.6_ANS_ADMIN Utility"中，选择configuratio
n options，选择configure connection for Pro/E，输入模块类型，图形类型、工作空间
大小等，再输入Pro/E的安装路径，完成"连接"安装，此时将在Pro/E的相关文件夹中产生一个protk.dat 文件。
运行Pro/E，窗口中可能出现一个不能连接的提示，不必理睬他！
打开一个已建好的模型（可以不必输入材料特性），此时在Pro/E的菜单中（屏幕右边）最后一行会出现Ansys GEOM，单击它，直到自动调用并启动了Ansys ，此时再选取Fil e_import_Pro /E，在文件名栏中输入正确的文件名，点OK即可完成输入。
应特别注意的问题是，被打开的*. prt 文件必须在Pro/E的工作目录中，或者Pro/E与An sys 有相同的工作目录，否则会出现找不到*. anf 文件的错误。
上述方法在Ansys57中似乎不能使用，会出现命令无效的错误。
我估计是由于Ansys 的安装路径中包含的文件名有空格的的缘故！？
另外，如果在Pro/E command栏中填入您系统的正确的命令如proe2000i2或proe2001，再点
取OK则会重新传输模型后再导入，不知是何道理？
方法三：首先，安装Ansys 时，必须安装了ANSYS Interactive For Pro/ENGINEE
R模块（代号83）
在"开始_程序_ Ansys 5.7_ANS_ADMIN Utility"中，选择configuration options，选择c onfigure connection for Pro/E，输入模块类型，图形类型、工作空间大小等，再输入P
ro/E的安装路径，完成"连接"安装，此时将在Pro/E的相关文件夹中产生一个 protk.dat 文件。
此时，不必运行Pro/E，可以直接运行Ansys ，从File_import_Pro /E出现的对话框中，填入正确的文件名，并在Pro/E command栏中填入您系统的正确的命令如proe200 1，点OK即可完成输入。
在输入的过程中，Ansys 将自动调用Pro/E，并在Ansys 自己的工作目录中生成一个*。
Anf 文件。
注意：这一办法在Ansys5.6以下的版本中，*. prt 文件必须存放在不包含空格的路径中，否则将出现Ansys 致命错误并退出，估计是一个bug！
方法四：上面方法二和方法三中产生的anf 文件其实是一个文本文件，而且实际上起作用的就是这个文件，因此，完全可以不必拘泥于上面的方法，只要产生好了anf 文件，随时可以运行Ansys ，从File_Read input from...中选择该文件，完成模型的输入，
不过模型输入完成后不显示图形--只要plot一下就可以了！
方法五：不必安装上面方法2、3、4中的"连接"，在Pro/E中，打开建好的模型，选择菜单Applications_Mechanica ，此时会进入有限元FEM模式，可以进行结构，热等的分析，选择结构- -分网（mesh）--create--solid--start，开始分网，完成后关闭对话框，
选择菜单中的Run，在对话框的求解器中选择Ansys ，输出到文件，填入文件名，点取OK（材料不必输入），即可生成一个*. ans 文件。
上面产生的*. ans 文件其实是一个文
本文件，与上面方法4产生的anf 文件功能完全一样，因此运行Ansys ，从File_Read
input from...中，选择刚才产生的ans 文件，就可以完成输入，而且输入的是分网好的模型，只是不知是何种单元类型？为了保险起见，可以清除之，重新定义单元、材料后再分网！}。
