砌体结构工程实测实量记录

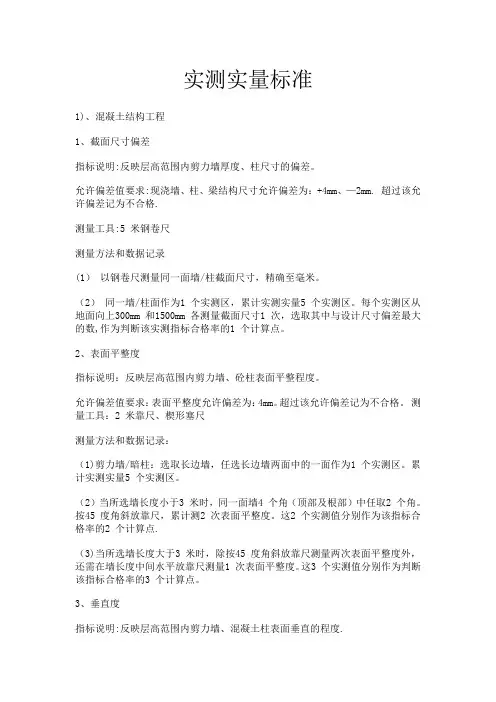

实测实量标准

实测实量标准1)、混凝土结构工程1、截面尺寸偏差指标说明:反映层高范围内剪力墙厚度、柱尺寸的偏差。

允许偏差值要求:现浇墙、柱、梁结构尺寸允许偏差为：+4mm、—2mm. 超过该允许偏差记为不合格.测量工具:5 米钢卷尺测量方法和数据记录(1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。

（2）同一墙/柱面作为1 个实测区，累计实测实量5 个实测区。

每个实测区从地面向上300mm 和1500mm 各测量截面尺寸1 次，选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1 个计算点。

2、表面平整度指标说明：反映层高范围内剪力墙、砼柱表面平整程度。

允许偏差值要求：表面平整度允许偏差为：4mm。

超过该允许偏差记为不合格。

测量工具：2 米靠尺、楔形塞尺测量方法和数据记录：（1)剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1 个实测区。

累计实测实量5 个实测区。

（2）当所选墙长度小于3 米时，同一面墙4 个角（顶部及根部）中任取2 个角。

按45 度角斜放靠尺，累计测2 次表面平整度。

这2 个实测值分别作为该指标合格率的2 个计算点.（3)当所选墙长度大于3 米时，除按45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1 次表面平整度。

这3 个实测值分别作为判断该指标合格率的3 个计算点。

3、垂直度指标说明:反映层高范围内剪力墙、混凝土柱表面垂直的程度.允许偏差值要求：垂直度允许偏差为：4mm（层高≦5m）、5mm(层高﹥5m）。

超过该允许偏差记为不合格.测量工具：2 米靠尺测量方法和数据记录：（1）剪力墙：任取长边墙的一面作为1 个实测区。

累计实测实量5 个实测区。

(2）当墙长度小于3 米时，同一面墙距两端头竖向阴阳角300mm 位置，分别按以下原则实测2 次：一是靠尺顶端接触到上部混凝土顶板位置时测1 次垂直度,二是靠尺底端接触到下部地面位置时测1 次垂直度,这2 个实测值分别作为判断该实测指标合格率的2 个计算点。

实测实量记录表

体工
饰
工
程Array
工程
装饰工
程
贴（地面）
装饰工
程
质量实测合格率评估记录
厚度），以此作为偏差计算的数值进行合格性判断。

每1个座便器预留排水管孔距的实测值与设计值之间的偏差值，作为判断该实测指标合格率的1个计算点。

距离
灰饼或抹灰完成或装饰面完成阶段，且管孔填嵌固定后测量。

实测前，通过图纸确定座便器预留排水管孔距，并将其管预留洞
和地面找平层施工，以确保实测值的准确性。

每一个户内门洞都作为1个实测区。

实测前需了解所选套房
厅或较大房间地面的中部区域需加测1次。

记录
检查情况
原始数据——检测点
数）。

实测实量合格率及计算内容

12月份实测实量合格率(海天建设)新城保利天地项目混凝土结构:98、164%1、截面尺寸:总共测点16个,合格16个,合格率100%2、墙面平整度:总共测点96个,合格88点,合格率91、66%3、墙面垂直度:总共测点96个,合格96点,合格率100%4、顶板水平高差:总共测点120个,合格119个,合格率99、16%5、楼板厚度:总共测点10个,合格10个,合格率100%混凝土合格率统计:(100%+91、66%+100%+99、16%+100%)/5=98、164% 砌体结构:96、458%1、平整度:总共测点80个,合格75个,合格率93、75%2、垂直度:总共测点80个,合格79个,合格率98、75%3、外门窗洞口尺寸:总共测点32个,合格31个,合格率96、875%砌体结构合格率统计:(93、75%+98、75%+96、875%)/3=96、458% 总计合格率:(98、164%+96、458%)/2=97、311%保利中央公园项目混凝土结构:95、916%1、截面尺寸:总共测点16个,合格16个,合格率100%2、墙面平整度:总共测点96个,合格93点,合格率96、875%3、墙面垂直度:总共测点96个,合格89点,合格率92、708%4、顶板水平高差:总共测点120个,合格120个,合格率100%5、楼板厚度:总共测点10个,合格9个,合格率90%混凝土合格率统计:(100%+96、875%+92、708%+100%+90%)/5=95、916% 砌体结构:99、583%1、平整度:总共测点80个,合格79个,合格率98、75%2、垂直度:总共测点80个,合格80个,合格率100%3、外门窗洞口尺寸:总共测点32个,合格32个,合格率100%砌体结构合格率统计:(98、75%+100%+100%)/3=99、583%抹灰工程:1、室内抹灰平整度:总共测点64个,合格62个,合格率96、875%2、室内抹灰垂直度:总共测点64个,合格62个,合格率96、875%3、室内阴阳角方正:总共测点48个,合格47个,合格率97、916%4、公区抹灰垂直度:总共测点45个,合格40个,合格率88、888%5、公区抹灰平整度:总共测点45个,合格45个,合格率100%6、公区阴阳角方正:总共测点24个,合格21个,合格率87、5%7、开间/进深:总共测点20个,合格20个,合格率100%8、户内门洞尺寸偏差:总共测点20个,合格20个,合格率100%9、户内门洞口厚度:总共测点8个,合格8个,合格率100%10、外门窗内侧墙体大小头偏差:总共测点8个,合格8个,合格率100%11、室内裂缝空鼓:总共测点40个,合格40个,合格率100%12、公区裂缝空鼓:总共测点20个,合格19个,合格率95%抹灰工程合格率统计:(96、875%+96、875%+97、916%+88、888%+100%+87、5%+100%+100%+100%+100%+100%+95%)/12=96、921% 总计合格率:(95、916%+99、583%+96、921%)/3=97、473%。

砌体工程实测实量方案

砌体结构实测实量方案1.砌筑工程1.1.基本原则1.1.1.实测前，根据同一标段内各楼栋进度随机选取处于砌筑阶段2－4套房作为砌筑工程的实测套房。

户数最多的房型为必选。

累计实测实量10个实测区。

1.2.表面平整度（砌筑工程）1.2.1.指标说明：反映层高范围内砌体墙体表面平整程度。

1.2.2.测量工具：2米靠尺、楔形塞尺1.2.3.测量方法和数据记录：（1）每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。

累计实测实量10个实测区。

（2）当墙面长度小于3米，各墙面顶部和根部4个角中，任取2个角。

按45度角斜放靠尺分别测量2次，其实测值作为判断该实测指标合格率的2个计算点。

（3）当墙面长度大于3米时，还需在墙长度中间位置增加1次水平测量，3次测量值均作为判断该实测指标合格率的3个计算点。

（4）墙面有门窗、过道洞口的，在各洞口45度斜交叉各测一次，作为新增实测指标合格率的2个计算点。

（5）所选2套房中墙面表面平整度的实测区不满足10个时，需增加实测套房数. 1.2.4.示例：注：（1）墙长小于3米第二尺取消；（2）第四尺仅用于有门洞墙体。

平整度测量示意1.3.垂直度（砌筑工程）1.3.1.指标说明：反映层高范围砌体墙体垂直的程度。

1.3.2.测量工具：2米靠尺1.3.3.测量方法和数据记录：（1）每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。

累计实测实量10个实测区。

（2）实测值主要反映砌体墙体垂直度，应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。

（3）当墙长度小于3米时，同一面墙距两侧阴阳角30CM位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置30CM时测1次垂直度，这2个实测值分别作为判断该实测指标合格率的2个计算点。

（4）当墙长度大于3米时，同一面墙距两端头竖向阴阳角30CM和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置30CM时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。

实测实量记录表格

-------
附表三：实测实量记录表格式（A5版）
实测实量记录表目录
----
钢筋绑扎实测实量记录表（A5版） hnwj-gc-zl-scsl-01
----
----
----
----
----
----
内墙涂饰实测实量记录表（A5版） hnwj-gc-zl-scsl-05
----
------- 本表由质检组填写，由质量主管留存。

----
-------
水泥地面实测实量记录表（A5版） hnwj-gc-zl-scsl-06
----
地砖地面实测实量记录表（A5版） hnwj-gc-zl-scsl-07
楼梯地面实测实量记录表（A5版） hnwj-gc-zl-scsl-08
------- 本表由质检组填写，由质量主管留存。

饰面砖墙面实测实量记录表（A5版） hnwj-gc-zl-scsl-09
外墙抹灰实测实量记录表（A5版） hnwj-gc-zl-scsl-10
外墙保温实测实量记录表（A5版） hnwj-gc-zl-scsl-11
------- 本表由质检组填写，由质量主管留存。

-------
屋面找坡层、找平层实测实量记录表（A5版） hnwj-gc-zl-scsl-12
------- 本表由质检组填写，由质量主管留存。

屋面面层实测实量记录表（A5版） hnwj-gc-zl-scsl-13
防水层实测实量记录表（A5版） hnwj-gc-zl-scsl-14
安装实测实量记录表（A5版） hnwj-gc-azzl-scsl-01
本表由质检组填写，由质量主管留存。

砌体结构实体质量实测实量检查表

9515
合格率（%） % % % %
2
6
%
5
%
±2
%
±2
%
±2
%
10
%
7
%
±5
%
4
±5
%
+10,-5
%
10
%
6 7
楼面层高外墙砌体砂浆灰缝饱满度 0 0
±15 ≥90% 施工单位检查人员：
% % 监理（建设）单位项目负责人员：
总测点合格率：%年月日年月
日
年
月
日
砌体结构实体质量实测实量检查表
实测项目砌体每层垂直度 1 垂直度全高（≤10m）全高（＞10m）砌砖，混凝土小型空心砌块（混水墙、柱）砌体表面蒸压加气混凝土砌块（混水墙、平整度柱）清水墙、柱砌块水平灰缝厚度 10mm 混凝土小型空心砌块水平灰缝厚度 3 砌体灰缝垂直灰缝宽度 10mm 水平灰缝平直度 10mm内混水墙水平灰缝平直度 10mm内清水墙砖砌体门窗洞口砌体门窗混凝土小型空心砌洞口块门窗洞口宽度加气混凝土砌块门窗洞口宽度 5 轴线位置允许偏差（mm） 5 10 20 8 实测偏差值

砌体样板检测记录

砌体样板检测记录项目名称：XXX建筑项目检测日期：20XX年X月X日检测单位：XXX建筑材料检测中心检测对象：砌体样板一、检测目的本次砌体样板检测旨在对砌体的质量进行评估，确认其是否符合设计要求和相关标准，为后续建筑工程提供可靠的基础。

二、检测内容1.检测外观质量：包括砌体墙体的垂直度、平整度以及破损情况等。

2.检测尺寸精度：包括砌体墙体的厚度、长度以及宽度等。

3.检测强度指标：包括砌体墙体的抗压强度和抗折强度等。

4.检测保温和隔热性能：包括砌体墙体的导热系数等。

三、检测方法1.外观质量检测：通过目测、量测和用手摸等方式对砌体墙体的垂直度、平整度以及破损情况进行评价。

2.尺寸精度检测：通过测量工具对砌体墙体的厚度、长度以及宽度等进行精确测量。

3.强度指标检测：采用万能材料试验机进行抗压强度和抗折强度的实验测试，并根据测试结果进行评估。

4.保温和隔热性能检测：通过热工性能测试仪进行导热系数的测定，并对测试结果进行分析。

四、检测结果与评价1.外观质量评价：经检测，砌体墙体的垂直度符合设计要求，平整度在允许范围内，无明显破损和裂缝现象。

2.尺寸精度评价：经测量，砌体墙体的厚度、长度和宽度符合设计要求，尺寸精度良好。

3.强度指标评价：抗压强度测试结果显示，砌体墙体抗压强度达到标准要求。

抗折强度测试结果也符合设计要求，能够满足正常使用条件下的荷载要求。

4.保温和隔热性能评价：导热系数测试结果显示，砌体墙体的保温和隔热性能较好，达到或超过了设计要求，能够满足建筑节能要求。

五、结论与建议综合上述检测结果，砌体样板的质量良好，符合设计要求和相关标准。

建议在后续施工过程中继续加强工艺质量控制和施工管理，确保砌体在实际工程中的稳定性和耐久性。

六、附录1.检测仪器设备清单2.抗压强度和抗折强度测试报告3.导热系数测试报告备注：本检测记录仅对砌体样板进行检测，不涉及后续工程的施工和质量控制。

如需进行实际工程中的检测和评估，请另行委托检测机构进行。

砌体结构实体质量实测实量检查记录表

10
清水墙
7
4
砖砌体门窗洞□
砌体门窗洞口
±5
混凝土小型空心Hale Waihona Puke 块门窗洞口宽度+5
加气混凝土砌块门窗洞口宽度
+10,-5
5
轴线位置
10
6
楼面层高
±15
总测点合格率：（%）
施工单位检查人员：
年月日
监理（建设）单位检查人员：
年月日
注：多层建筑允许偏差项目的实测数量应不少于50%的层数，高层建筑不应少于30%的层数，且每层不少于5点,合格点率不低于90%。实测位置应由检宣人员于检测前在施工图上随机确定，其中底层及顶层必须有检测点。
砌体结构实体质量实测实量检查记录表
实测项目
允许偏差(mm)
实测数值
合格率(%)
1
垂直度
砌体每层垂直度
5
全高垂直度
10
2
砌体表面平整度
砌砖、混凝土小型空心砌块
8
蒸压加气混凝土砌块
6
清水墙
5
3
砌体
灰缝
砌砖水平灰缝厚度IOmm
+2
混凝土小型空心砌块水平灰转厚度IOmm
±2
垂直灰缝宽度IOmm
+2
水平灰缝平直度混水墙IOm内

建设项目砌体工程质量抽查评分记录表通用表格

砌体工程质量抽查评分记录表
工程名称
XXXXXXXX主体工程
结构/层数
框架／地下2层、地上8层
结构类型
框架
施工单位
XXXXX建设有限公司
检查项目轴线位移
允许偏差 mm
8
基础、墙、柱顶面标高 ±12
检查部位
施工阶段
主体检查记录
每层
5
墙面பைடு நூலகம்直度
≤10m 8
全高
＞10m 16
清水墙、柱 5 表面平整度
混水墙、柱 8
水平灰缝
清水墙
6
平直度
混水墙
8
门窗洞口高、宽（后塞口） ±10
外墙上下窗口偏移
20
权重值：10分
抽测结果
应得分合计：实得分合计：
砌体结构实测实量抽测得分=
实得分和应得分和
×10=
分值得分
10 10 10 10 10 10 10 10 10 10 10
检查人员：
年
月
日
注：1、实测值合格1个点，得分计1分； 2、实得分合计为抽检项目实际得分之和，应得分合计为抽检项目分值之和。

实测实量检查记录表

3
接头位置、错开距离
第5.4.4/6条
4
绑扎搭接长度
第5.4.7条
5
钢筋加工直径偏差
(对调直后的每种规格钢筋随机抽查10根)
第5.3.3条
6
抗宸结构箍筋弯钩角度135°
第5.3.3条
7
抗震结构箍筋弯钩平直段长度
第5.3.3条2IOd
8
受力钢筋沿长度方向的净尺寸
9
弯起钢筋的弯折位置
±20
10
箍筋外膜尺寸
±5
11
直螺纹丝头长度偏差
≤2p
12
直螺纹丝头加工质量检验
通规旋入
止规W3p
13
直螺纹接头现场安装质量
≤2p
14
直螺纹接头扭矩
JGJl076.2.1
15
绑扎钢筋网
长、宽
±10
网眼尺寸
±20
绑扎钢筋骨架
长
±10
宽、高
±5
钢
筋纵向受力钢筋安
锚固长度
-20
间距
±10
排距
±5
芹
允纵向受力钢
;筋的混
1凝土保护层厚
项目管理表格
抹灰工程质量实测实量检查记录表-
表格编号
工程名称/部位
实测日期
施工执行规范名称（编号）
建筑装饰装修工程质量验收规范（GB50210-2018）
规范规定
检查评定记录
备注
检
查
项
目
1
抹灰厚度
235mm采取加强措施
2
加强网与基体搭接宽度
三100mm
3
立面垂直度
≤4mm保温层薄抹灰：≤3mm
4

实测实量操作指南

1.1.1测量工具：2m靠尺
1.1.2测量方法：
当墙长小于3m时，在距两端头竖向阴阳角约30cm位置，靠尺顶端接触到上部砼顶板位置，靠尺底端接触到下部地面位置（可避让开顶端、底端错台部位）各测1次垂直度，取偏差较大值作为实测记录值。
当墙长大于3m时，除在墙面两端头测量2次垂直度外，还须在墙中间位置上、下各测量1次垂直度，取偏差较大值作为1个实测记录值。
3.4.3.5抹灰阴阳角方正
3.5.1测量工具：阴阳角测量尺
3.5.2测量方法：每面墙的任意一个阴角或阳角均作为1个实测区。选取对观感影响较大的阴阳角，同一个部位，从地面向上300mm和1500mm位置分别测量1次，选取其中偏差最大值，作为一个实测记录值。
当墙长小于3m时，同一面墙4个角中，任选相对的两个角按45?角斜放靠尺分别测量1次表面平整度。
当墙长大于3m时，还需在墙长度中间位置增加1次水平测量。墙面有门窗洞口的，在各洞口45?角斜测一次。
每一次测量均作为一个实测记录值。
2.2.3合格标准：[0，8]mm
2.2.4示例：
2.3砌体门窗洞口尺寸偏差
1.4混凝土顶板水平度极差
1.4.1测量工具：激光扫平仪、塔尺
1.4.2测量方法：
使用激光扫平仪，在实测板跨内打出一条水平基准线。在距顶板边约30cm处位置选取4个角点，以及顶板中心位（若板单侧跨度较大可在中心部位增加1个测点），分别测量砼顶板与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差。选取偏差最大的数，作为一个实测记录值。
2.3.1测量工具：5m钢卷尺、激光测距仪
2.3.2测量方法：
在距门窗洞口的底部200mm和距顶部200mm处，测量2次洞口宽度，取洞口尺寸偏差较大的实测值作为实测记录值。

项目工程质量实测实量检查记录表

项目工程质量实测实量检查记录表一、检查项目及内容本次检查的项目为XX工程，内容包括但不限于以下几项：1.混凝土强度：检查现场混凝土的工作性能、强度试验以及标准差等指标；2.钢筋直径和数量：检查现场的钢筋直径和数量是否符合设计要求、钢筋的防锈处理等；3.砌体质量：检查现场砌体的垂直度、水平度、整体平整度、强度等指标；4.泥工质量：检查现场泥工的表面光洁度、平整度以及表面防水性等指标；5.油漆漆膜附着力：检查现场油漆漆膜的附着力、颜色、光泽度等指标。

二、检查时间和地点本次检查时间为2021年9月1日 8:30-12:00，地点为XX施工现场。

三、检查人员本次检查由以下人员组成：•检查组长：XXX•检查员1：XXX•检查员2：XXX•监督员：XXX四、检查结果本次检查共发现以下问题：1.混凝土强度不符合设计要求：具体来说，由于对拌和站的原料控制不严和现场施工水泥浆水量调整不合理，导致混凝土强度未达到设计强度。

2.钢筋数量少于设计要求：具体来说，由于现场人员进行了二次焊接，但补焊环节没有尽早落实到位，导致补焊处的数量无法达到设计要求。

3.砌体垂直度不符合标准：具体来说，由于现场施工中墙体施工的水平标准不够，加之基础质量不稳定，导致整体墙体出现了大面积的垂直度差异。

4.泥工表面光洁度不符合标准：具体来说，由于水泥质量不过关，泥工技术不熟练等原因，导致现场泥工表面光洁度不达标。

5.油漆漆膜附着力不符合标准：具体来说，由于油漆使用不当、表面清洗处理不合格、施工温度过低等原因，导致油漆漆膜附着力不达标。

五、整改措施针对以上问题，我们决定采取以下整改措施：1.混凝土强度问题的整改措施：调整水泥的生产工艺,严格控制拌和站的水泥、骨料、水等原料，保证每一车混凝土的施工效果；2.钢筋数量不足问题的整改措施：进行损伤拼焊处理，确保每一处都能够达到设计要求；3.砌体垂直度问题的整改措施：重新采用标准化施工，逐步完善配重工序，确保每一道墙体的砌筑都能够达到更好的效果；4.泥工表面光洁度问题的整改措施：加强泥工质量管控，让施工人员不断改进自己的技术，并在现场合理配比，避免出现过于水泥干燥的情况；5.油漆漆膜附着力问题的整改措施：进一步提高工人的工艺水平，加强油漆施工表面的清洗处理，确保施工温度达到标准，以及常态化的质量巡检。

砌体工程施工实测记录范本

砌体工程施工实测记录范本工程名称：XXX工程工程地点：XXX市XXX区XXX街道施工单位：XXX建设集团有限公司监理单位：XXX监理有限公司施工进度：XXX年XX月XX日一、概述本次施工实测记录是针对XXX工程的砌体工程施工过程中进行的实测记录，旨在全面记录砌体工程施工过程中的实际情况，为工程质量的控制提供参考依据。

监理单位将会对实测结果进行核实，并及时向施工单位提出整改意见。

二、施工准备1. 施工单位于XX年XX月XX日对本工程进行施工准备工作，包括搭建脚手架，准备砌筑工具和材料等。

2. 监理单位对施工准备情况进行了检查，确认符合工程要求后，允许施工单位进行砌体工程的施工。

三、实测内容1. 材料验收：对砖块、水泥、砂浆等材料进行了验收，并保留了相应的取样，送往实验室进行检测。

2. 砌筑过程：对砌体工程的实际施工情况进行了记录，包括砌体墙体的垂直度、水平度、取芯、夯实等情况。

3. 砌体质量：对砌体墙体的密实度、强度等进行了实测，并将实测数据与设计要求进行了对比。

4. 点验收：对施工中的关键节点进行了验收，包括砌体接口处、开孔处等。

四、实测记录1. 材料验收记录1.1 砖块验收记录1.1.1 规格：240mm×115mm×53mm1.1.2 数量：6000块1.1.3 外观：无破损、无开裂1.1.4 测量尺寸：符合规定1.1.5 备注：合格1.2 水泥验收记录1.2.1 品种：普通硅酸盐水泥1.2.2 用量：100袋1.2.3 外观：无结块、无异物1.2.4 试验结果：符合规定1.2.5 备注：合格1.3 砂浆验收记录1.3.1 配比：1份水泥：3份砂：0.5份灰1.3.2 用量：5方1.3.3 外观：均匀无结块1.3.4 试验结果：符合规定1.3.5 备注：合格2. 砌体实际施工情况记录2.1 墙体垂直度实测2.1.1 墙体垂直度要求：不大于5mm/m2.1.2 实测结果：1#墙体垂直度为3mm/m，2#墙体垂直度为4mm/m 2.1.3 备注：符合要求2.2 墙体水平度实测2.2.1 墙体水平度要求：不大于5mm/m2.2.2 实测结果：1#墙体水平度为2mm/m，2#墙体水平度为3mm/m2.2.3 备注：符合要求2.3 墙体砌筑质量实测2.3.1 墙体强度要求：不小于XXMPa2.3.2 实测结果：1#墙体强度为XXMPa，2#墙体强度为XXMPa2.3.3 备注：符合要求3. 关键节点验收记录3.1 砌体接口处验收3.1.1 砌体接口要求：砌缝不得漏浆，且整体平整3.1.2 验收结果：1#砌体接口处无漏浆现象，整体平整3.1.3 备注：合格3.2 开孔处验收3.2.1 开孔处要求：开孔位置准确，边缘整齐3.2.2 验收结果：1#开孔处位置准确，边缘整齐3.2.3 备注：合格五、存在问题及整改措施根据实测记录，施工中存在以下问题：1. 1#墙体部分砌块垂直度超过了规定标准；2. 2#墙体强度未达到设计要求；3. 部分砌体接口处漏浆现象。

主体及砌体工程实测实量操作细则

主体及砌体工程实测实量操作细则1.测量点的选取：主体工程的实测实量要在实际施工现场进行，首先需要选择测量点。

在选取测量点时，应考虑到测量结果的代表性和可行性。

通常情况下，测量点应包括主要的结构节点、连接点和荷载集中点。

2.测量仪器的选择：主体工程的实测实量需要使用一定的测量仪器。

根据具体的测量需求，可以选择高精度的仪器，如全站仪、激光测距仪等，也可以选择较为简便的仪器，如刷线仪、测量尺等。

选择合适的测量仪器可以提高测量的准确性和效率。

3.测量方法的确定：主体工程的实测实量需要确定合适的测量方法。

根据具体的施工要求和实测实量的目的，可以选择不同的测量方法，如直接测量、间接测量、对称测量等。

在确定测量方法时，需要考虑到测量的可行性和准确性。

4.测量操作的步骤：主体工程的实测实量需要按照一定的操作步骤进行。

一般情况下，测量操作包括以下几个步骤：(1)准备工作：包括查看测量仪器的工作状态和校准情况，确定测量点的位置和范围，清理测量点的杂物等。

(2)测量操作：根据实际需求，采用合适的测量仪器和方法进行测量。

在测量时，应严格按照测量仪器的工作原理和操作规范进行，并记录测量数据。

(3)数据处理：对测量得到的数据进行处理、分析和统计。

根据需要，可以采用数学方法、计算机软件等进行数据处理，以得到准确的测量结果。

(4)结果评价：对测量结果进行评价，包括与设计值的比较、误差的分析和界定、测量误差的修正等。

评价结果可以作为施工质量的参考依据。

5.数据记录和报告：主体工程的实测实量需要进行数据的记录和报告。

测量数据应按照一定的格式进行记录，包括测量点的位置、测量结果、测量时间等信息。

根据测量的目的和要求，可以编制相应的测量报告，包括测量结果的分析、评价和建议等。

1.砌体测量点的选取：砌体工程的实测实量需要选择合适的测量点。

通常情况下，砌体测量点应包括墙体的对角线交点、开口位置、结构连接点等。

在选取测量点时，应考虑到墙体的结构特点和测量的可行性。

蒸压加气混凝土砌块砌体结构实测实量质量检查记录表1

合格□
不合格□
合格□
不合格□
搭砌长度
《砌体工程工作联系函》2.7条
全数检查
合格□
不合格□
合格□
不合格□
塞顶
《砌体工程工作联系函》2.10条
全数检查
合格□
不合格□
合格□
不合格□
灰缝宽度
《砌体工程工作联系函》2.8条
全数检查
合格□
不合格□
合格□
不合格□
砂浆饱满度
《砌体工程工作联系函》2.9条
全数检查
合格□
资料留存
本表一式3份，由施工、监理、甲方各留一份归档（附件：本层检查示意图）
蒸压加气混凝土砌块砌体结构
实测实量质量检查记录表1
工程名称
分项工程名称
检查部位
施工单位
专业工长
Байду номын сангаас执行标准
《GB50203-2011砌体工程施工质量验收规范》
检查项目
检查部位
条文规定
检查要求
检查结果
不合格点整改后是否合格
反坎
《砌体工程工作联系函》2.1条
全数检查
合格□
不合格□
合格□
不合格□
拉结筋设置
《砌体工程工作联系函》2.2条
不合格□
合格□
不合格□
水电开槽
《砌体工程工作联系函》2.15条
全数检查
合格□
不合格□
合格□
不合格□
评定结果
本层检查点数：合格点数：合格率：
评定等级：
不合格点整改后是否符合要求：符合□；不符合□
各单位签字
建设单位：
监理单位：
施工单位：
检查日期：年月日

实测实量核查记录

实测实量核查记录实测对象：建筑工程项目实测目的：核实工程实施过程中各环节的数据准确性和可靠性实测时间：2024年5月1日-5月5日实测人员：张三、李四、王五实测方法：使用测量仪器进行测量，包括但不限于测量带、水平仪等。

实测内容：1.地基工程实测项目：地基埋深实测位置：工程场地内各测点实测结果：地基埋深平均值为2.5米，最大值为3.0米，最小值为2.2米。

满足设计要求。

实测项目：地基土壤强度实测位置：地基各挖掘断面实测结果：土壤强度均值为10MPa，符合设计要求。

2.结构工程实测项目：柱体尺寸实测位置：建筑各层楼柱体实测结果：柱体尺寸符合设计要求，无明显偏差。

实测项目：梁体斜度实测位置：建筑各层楼梁实测结果：梁体斜度平均值为1%，最大值为1.5%，最小值为0.8%。

满足设计要求。

3.给排水工程实测项目：给水管道压力实测位置：建筑各楼层水龙头实测结果：给水管道压力稳定在0.2MPa左右，满足日常用水需求。

实测项目：排水管道流量实测位置：建筑各楼层下水道实测结果：排水管道流量稳定在100L/min左右，符合设计要求。

综上所述，本次实测实量核查对地基工程、结构工程和给排水工程进行了全面的测量和记录，并对得到的数据进行了分析。

通过核实，各项数据均符合设计要求，验证了工程实施过程中的数据准确性和可靠性。

同时，在实测过程中未发现任何偏差或问题，工程具备较好的施工质量。

建议在后续的工程施工过程中加强对实测实量的监督和管理，确保数据的准确性和可靠性。

实测实量记录表(自动计算)

的一面墙作为1个实测区
30
。1个实测区取1个实测值。1个实测值作为1个
合格率计算点。所选2套
房累计30个实测区，不
6
每1个卫生间为1个实测区所,选累户计型6个内测各区应，设不反足坎6
部位分别为1个实测区，
10 如卫生间、厨房间、空
调板或飘板等。每一个
实测区取1个实测值，每
6
共选取2栋楼，每栋楼每一户为1个测区，共6个
施工单位负责监人理（负签责名人）（签名）
甲方项目负责人（签名）
原始数据——检测点
主体工程
表面平整度
垂直度
[0，8]mm [0，5]mm
每一面墙都可以作为1
10
30
个实测区，优先选用有门窗、过道洞口的墙面
。测量部位选择正手墙
每一面墙都可以作为1个
10
30
实测区，优先选用有门窗、过道洞口的墙面,测
砌筑节点凝土块、实心砖；空心砖墙体则在 (1) 门窗洞边200mm内的孔洞须用细石混
30
凝土填实；预制块或实心砖的宽度
砌筑节点（1）无断砖、通缝、瞎缝；（2）（2）墙顶空隙的补砌挤紧或灌缝
20
主体工程合计
户内每一面砌体墙作为1
30
个实测区。所选2套房中实测区不满足30个时，
需增加实测套房数。每1
点/板跨几何中心位砼顶同一跨板作为1个实测区
15
。每个实测区取1个样本点，取点位置为该板跨
中1／3区域。1个实测值
15 抽检15面混凝土墙/柱。
每面墙/柱均作为一个实
15
测区。
墙/柱截面尺寸
墙表面平整度
墙/柱垂直度

质量月——“实测实量+数据上墙”操作指引

质量月——“实测实量+数据上墙”操作指引“实测实量+数据上墙”已成为行业优秀建企进行工程质量管理的必备法宝，特别是对工程具有高标准高要求、以创优创文明为目标的项目，这样的管理办法实现了靠制度管理、靠数据说话，使得工程管理轻松高效。

实测实量实测实量应贯穿建筑施工全过程，涵盖混凝土、砌筑、抹灰及机电各主要阶段，作为重要分部工程验收依据。

1混凝土工程依据《混凝土结构工程施工质量验收规范》，混凝土工程实测实量的常规上墙数据包括5项：（1）截面尺寸偏差【数据说明】反映层高范围内剪力墙、柱施工尺寸与设计尺寸的偏差。

【合格标准】[-5,10]㎜。

【测量方法】使用5m钢卷尺测量：选取地面向上300及1500㎜位置各测一次。

（2）表面平整度【数据说明】反映层高范围内剪力墙、柱表面平整程度。

【合格标准】[0,8]㎜。

【测量方法】使用2m靠尺和楔形塞尺测量：墙长度小于3m 时，选取左上及右下角两处，以45°角斜放靠尺测量，共两尺；墙长度大于3m时，增加墙体中间一处，水平放靠尺测量，共三尺；跨洞口部位必测。

（3）垂直度【数据说明】反映层高范围内剪力墙、柱垂直程度。

【合格标准】[0,10]㎜。

【测量方法】使用2m靠尺测量：（1）墙长度小于3m时，选取距墙左右两边30㎝处，竖放靠尺分别接触底部和顶部测量，共两尺；墙长度大于3m时，增加墙居中位置，竖放靠尺测量，共三尺；墙体洞口一侧必测。

（2）柱选取四面中的两面，竖放靠尺分别接触底部和顶部测量，共两尺。

（4）顶板水平度极差【数据说明】反映同一房间内混凝土顶板的平整程度。

【合格标准】[0,15]㎜。

【测量方法】使用激光扫平仪和塔尺测量：用激光扫平仪打出一条水平基准线，选取距顶板天花线30㎝处4个角点以及板跨中心处1点，共5点，分别测量顶板与水平基准线的垂直距离；以最低点为基准点，计算另外四点与最低点的偏差。

（5）楼板厚度偏差【数据说明】反映同跨板厚度的施工尺寸与设计尺寸的偏差。

砌筑标准做法及实测实量

用配套混凝土砌块斜顶砌筑，在 45-60度斜顶砌筑时逐块敲紧，与框架梁底挤实，填满砂浆
砌体顶部与梁板之间预留30－ 50MM空隙，分两次嵌填密实；嵌缝前清除浮灰，第一次用C20细石微膨胀混凝土填塞，两侧留出 20MM，待砼初凝后，再用水泥砂浆嵌缝压实。
Page 13
第一次灌缝第二次灌缝
混凝土挡水坎高度不小于200MM，宜采取与结构楼面板同时浇筑，确有困难的，作为二次结构浇筑挡水坎前，要清理和凿毛地面、墙面。
混凝土挡水坎模板应固定牢靠。最新砌体规范规定混凝土高度不小
于150mm
Page 5
砌块墙体与钢筋混凝土柱或剪力墙拉结
填充墙应沿钢筋混凝土墙或柱全高不超过600mm设置2Ф6拉结钢筋
建筑与结构图纸叠图
绘制砌筑排砖图绘制门窗洞口定位控制图绘制墙体水电定位控制图
Page 3
灰缝饱浆要求：将新砌筑的砌块揭开，砌块的铺浆面和座浆面的挂浆面积≥90%
水平及竖向灰缝宽度8～12mm，均匀一致，双面勾缝
Page 4
有防水要求砌块墙体的混凝土导墙
按外墙门窗、外墙、屋面、楼地面防渗漏节点做法中需要设置混凝土导墙作为挡水坎的部位。
Page 9
对于砌体墙，外窗洞下口必须浇筑宽与墙厚相同、高度不小于 120MM、长度能通常则通常混凝土窗台板（针对窗台下砌体八字缝措施）,已设钢筋混凝土凸窗套或窗台板者除外。窗台板为C20混凝土，内配3Φ10主筋和Φ6@250U型分布筋。
窗台卧梁须由里往外找坡，坡度
≥10%
6@250
填充墙砌体中蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。凡小于上述数字且大于两皮的均为通缝（不能满足要求，应在水平灰缝处设置 2Φ6 的拉结钢筋，拉结钢筋长度应不小于 700mm。但竖向通缝仍不得超过两皮砌块）
