(整理)AM-FM收音机的安装与调试方法.
AMFM收音机的安装与调试教案
AMFM收音机的安装与调试教案【标题】AMFM收音机的安装与调试教案【摘要】本文旨在提供AMFM收音机的安装与调试教案，包括安装前的准备工作、安装步骤、调试方法以及常见问题解答等方面的内容。
通过本教案的指导，读者可以了解到AMFM收音机的正确安装方法，掌握调试技巧，解决常见问题，从而使收音机能够正常工作。
【关键词】AMFM收音机、安装、调试、教案、准备工作、安装步骤、调试方法、常见问题解答【正文】一、准备工作在进行AMFM收音机的安装与调试前，需要做好以下准备工作：1. 确定安装位置：选择一个合适的位置安装收音机，避免受到电磁干扰和其他外界因素的影响。
2. 确认所需材料：准备好所需的安装工具，如螺丝刀、电钳等，并检查收音机配套的安装附件是否齐全。
3. 阅读说明书：子细阅读收音机的说明书，了解安装与调试的具体步骤和注意事项。
二、安装步骤根据收音机的具体型号和品牌，安装步骤可能会有所不同。
以下是普通的安装步骤：1. 关闭电源：确保安装过程中电源已经关闭，以免发生电击等危（wei）险。
2. 拆卸原有设备（若有）：如果需要替换原有的收音机或者其他设备，先将其拆卸下来。
3. 连接电源线：根据收音机说明书的指示，将电源线正确连接到电源插座。
4. 连接天线：将天线线缆与收音机的天线接口连接好，并将天线适当地放置在收音机的周围。
5. 连接扬声器：根据收音机的声音输出接口，将扬声器正确连接到收音机上。
6. 安装其他附件：根据需要，安装其他附件，如外置存储设备、蓝牙模块等。
7. 固定收音机：使用螺丝刀等工具，将收音机固定在安装位置上。
三、调试方法安装完成后，需要进行调试以确保收音机正常工作。
以下是普通的调试方法：1. 打开电源：打开电源开关，确保收音机接通电源。
2. 调整天线：根据信号强度，调整天线的方向和位置，以获得最佳的信号接收效果。
3. 搜索频道：根据收音机的操作说明，使用搜索功能搜索可接收的AMFM频道。
4. 调节音量：根据需要，调节收音机的音量大小。
AMFM收音机的安装与调试教案新部编本(课本一样)
教师学科教案[ 20 – 20 学年度第__学期]任教学科：_____________任教年级：_____________任教老师：_____________xx市实验学校AM/FM收音机的安装与调试☆概述一、实习目的：1、学习收音机的调试与装配。
2、提高读整机电路图及电路板图的能力。
3、掌握收音机生产工艺流程，提高焊接工艺水平。
二、实习内容：1、收音机电路原理分析。
2、掌握印制电路板的组装及焊接工艺。
3、进行AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求：1、会检测元器件并判别其质量。
2、独立完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ω☆收音机的基本工作原理1．收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。
集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。
AM/FM型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。
图1 AM/FM型收音机电路方框图2、本实训收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集CXA1191M/CXC1191P 组成。
由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。
电装实习—— AM_FM收音机的调试(本调试部分课件可到实验中心主页...
2、动态调试（中周易损坏，调节需细心） （1）中频调试 ① AM中频调试 AM中频是455KHz。中频调试是超外差收 音机的关键步骤，它直接关系到收音机灵敏度 的好坏。 将收音机的波段开关置于AM处，接通3V 直流电源，使收音机处在调幅工作状态并接收 到任意一个电台（如不能接收到电台则可以用 DDS信号源产生中波频率范围内的AM信号， 信号输出线靠近电路板集成电路14脚附近即 可），仔细微调T1磁芯（黄色中周），使接 收到的声音最大。
2、输出AM信号的设定
按上述方法设定好输出频率和输出信号幅度。 按“调幅”按键启动调幅功能，显示屏显示“AM”。 按“菜单”键选择调幅参数：依次为“调幅系数”、 “调制信 号Ω频率” 、“调制信号波形”、 “调制源选择”。
电装实习
成都信息工程学院电子基础教学实验中心
3、输出FM信号的设定
按上第1步设定好输出频率和输出信号幅度。 按“调频”按键启动调频功能，显示屏显示“FM”。 按“菜单”键选择调频参数：依次为“调频系数（频 偏）”、 “调制信号Ω频率”、“调制信号波形”、 “调制源选择”。 注：由于信号源直接输出频率小于40MHz，不能直接 供收音机接收，而只能接收它的3次谐波来作为调试 信号源。
电装实习 成都信息工程学院电子基础教学实验中心
（2）频率覆盖系数——接收频率范围调整 接收频率范围是由本振频率决定的，故该 调整实际就是调节接收机本振频率范围。 ① 调幅（AM）中波段的覆盖调整 A、让收音机在频率低端接收到一个已知频率的 电台（例如可以采用DDS送出的600KHz调幅 信号并将信号送到磁棒天线附近），调节红色 磁帽本振线圈L4的磁芯，使该电台刚好在刻 度盘上对应的频率位置（如：600KHz处）接 收到。

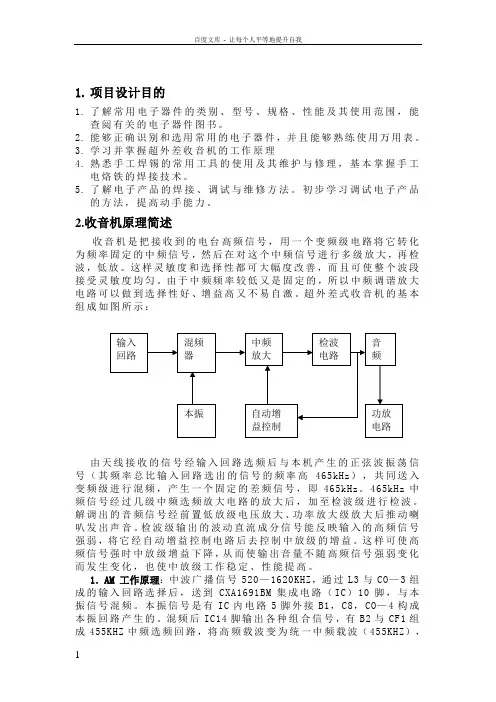

HX203AMFM收音机的组装与调试报告
1.项目设计目的1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
2.能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
3.学习并掌握超外差收音机的工作原理4.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
5.了解电子产品的焊接、调试与维修方法。
初步学习调试电子产品的方法，提高动手能力。
2.收音机原理简述收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
超外差式收音机的基本组成如图所示：由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。
1．AM 工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。
本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。
混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。
(整理)收音机调试步骤及调试方法
收音机调试步骤及调试方法一．AM、IF中频调试1、仪器接线图扫频仪频标点频率为：450KHZ、455KHZ 、460KHZ或460KHZ、465KHZ 、470KHZ。
扫频仪1、检波输出2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
B：RF射频信号输入（如CD2003的○4脚输入）。
RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号将AM的振荡信号短路（即PVC的振荡联短路），或将AM天线RF输入端与高频地短路，（如CD2003○16与PVC地脚短路。
）C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。
再连接到显示器前面的INPUT端口上以观察波形。
3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到AM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为原色或黄色的中周），并且以水平线Y轴为基准点，看波形的左右两半边的弧度应基本对称，以确保基增益达到最大、选择性达到最佳。
如图标准：波形左右两边的弧度基本等等幅相对称，455KHZ频率在波形顶端为最理想，偏差不超过±5KHZ。
如果中频无须调试的，则经标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。
二、FM IF中频调试１、器接线图①扫频仪频率分别为10.6MHZ,10.7MHZ,10.8MHZ至少三个频率点。
1、检波输出2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT）②测试点及信号连接；A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
AMFM 收音机的组装及调试
机械与车辆学院《电子实习Ⅲ》实习报告（2010-2011学年第一学期）实习题目：AM/FM 收音机的组装及调试姓名：学号：班级：指导老师：实习时间：成绩：一：实习目的通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。
二：实习内容和要求1、对照原理图讲述整机工作原理；2、对照原理图看懂装配接线图；3、了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5、认真细致地安装焊接，排除安装焊接过程中出现的故障。
三：实习设备及材料RW08-11收音机实验套件，电烙铁，焊锡丝，电脑，protel 99软件，五号电池四：收音机原理分析1. 各部分电路的工作原理接收回路工作原理收音机输入回路的任务是接收广播电台发射的无线电波，并从中选择出所需电台信号。
输入回路是由收音机内部的磁棒天线线圈、与调台旋钮相连的可变电容串联构成的LC调谐电路。
旋转调台旋钮可改变电容数值，以达到改变串谐电路固有频率的目的。
变频电路工作原理收音机接收回路送到高频调幅信号(高频调幅信号是运载被传输音频信号的“载波”)，变频电路的作用就是将高频载波变成频率固定为465KHz的中频调幅波，同时保持原调制信号包络线的形状。
中放电路工作原理输入电台信号与本振信号之差是恒为465kHz的固定中频，此差频可在中频“通道”中畅通无阻，并被中频放大器逐级放大，因为这个固定中频就是并联谐振电路的预定谐振频率。
对其它邻近电台的电磁波信号或干扰信号来讲，由于它们与本振信号所产生的差频不是预定的中频，便被“拒之门外”，因而使收音机的选择性大为提高检波电路工作原理混频电路输出的携带音频信号的中频载波由中频放大电路进行两级放大，使得到达二极管检波器的中频载波振幅足够大。
二极管将中频载波振幅中的包络线检波出来，这个包络线就是我们需要的音频信号。
低放和功放工作原理收音机的低放电路，其主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压；而功放级则是进一步把放大后的音频信号进行功率放大，以推动扬声器振动发出声音。
AM收音机的组装及调试报告
电子工艺实习报告——AM收音机组装与调试AM收音机组装与调试一、实习目的：通过对一台正规产品“收音机”的安装、焊接及调试，了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机的转配工艺；培养动手能力及严谨的科学作风。
通过对收音机的通电检测调试，了解一般电子产品调试过程, 初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、实习要求：1.对照电原理图看懂接线图。
2.了解图上的符号，并与实物对照。
3.根据技术指标测试各元器件的主要参数。
4.认真细心地安装焊接。
三、AM收音机电路结构框图:图1 AM收音机电路结构框图主要由输入电路、混频电路、中放电路、检波电路、前責低频放大器、功率放大电路和喇叭或耳机组成。
四、AM收音机电路及原理：1.AM收音机电路原理图：D E-MS4H8炉﹂g ・22s A 4A ・8mA一〜23{5C 1fC 二4︼e 2K2貝□23£cp:討\<492岳< 923H 討R &24K*0HKW4+9壬仆IC4HD-4・昙图2AM 收音机电路原理图«i sDC—— —IO L 偷——2. AM收音机工作原理：AM收音机主要由输入电路、混频电路、中放电路、检波电路、前責低频放大器、功率放大电路和喇叭或耳机组成。
输入电路，即选择电路，或称调谐电路把空中许多无线电广播电台发出的信号选择其中一个，送给混频电路。
混频将输入信号的频率变为中频，但其幅值变化规律不改变。
不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为465KHZ。
中频放大器将中频调幅信号放大到检波器所要求的大小。
由检波器将中频调幅信号所携带的音频信号取下来，送给前責放低频放大器。
前責低频放大器将检波岀来的音频信号进行电压放大。
再由功率放大器将音频信号放大，放大到其功率能够推动扬声器或耳机的水平。
由扬声器或耳机将音频电信号转变为声音。
当调幅信号感应到B1及C1组成的天线调谐回路，选出我们所需的电信号f进VI (9018H)三极管基极；本振信号调谐在高出fl频率一个中频的f2(fl+465KHz)例：fl二700KHz则f2=700+465KHz二1165KHZ进入VI发射极，由VI三极管进行变频，通过B3选取出465KHZ中频信号经V2和V3二级中频放大, 进入V4检波管，检出音频信号经V5(9014)低频放大和由V6、V7 组成功率放大器进行功率放大，推动扬声器发声。
（整理）AM-FM收音机的安装与调试方法.
（整理）AM-FM收音机的安装与调试方法.AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。
2、提高读整机电路图及电路板图的能力。
3、掌握收音机生产工艺流程，提高焊接工艺水平。
二、实习内容：1、收音机电路原理分析。
2、掌握印制电路板的组装及焊接工艺。
3、进行AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求：1、会检测元器件并判别其质量。
2、独立完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ω精品文档ξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。
集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。
AM/FM型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。
图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。
50型收音机电路图如图2所示。
精品文档图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。
AMFM收音机的调整和调试
第五章AM/FM收音机的调整和调试装配和调试作为整个实践环节的两个阶段都是非常重要的。
装配是电子器件的初步组装，构成硬件基础；调试包括调整和测试，调整是对组成整机的可调元器件、部件进行调整，测试是对整机各项电气性能进行测试，将各硬件特性相互协调，使整机性能达到最佳状态。
整机调试过程可参照图4-1所示进行。
外观检查外观检查图4-1 AM/FM收音机的调试步骤AM的中频是455KHz，AM中波波段的频率范围是535KHz—1605KHz。
FM的中频为10.7MHz，FM调频波段的频率范围是87MHz—108.6MKHz。
第一节外观检查及开口检查一、外观检查1．检查各元器件安装是否有误，尤其是集成块不得装反，电解电容“+”，“-”极性是否安装正确。
检查天线、蜂鸣片线、电源线、喇叭线是否连好。
2．各焊点有无虚焊，漏焊，碰焊。
二、开口检查与试听开口检查是调试前的初步调整，判断电路是否基本正常。
如果检查满足要求，就可进行试听电台的播音。
1.收音线路板电源“+”“-”极间正反电阻的测量及加电检查与试听。
a.测量电阻不安装电池，打开音量开关，用MF47万用表选择×1K档位测量电池正负极间的正反电阻，R＋－＝6k，R－＋＝10k，接近值也属正常，若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等。
b.通电检查电池正负极间的正反电阻R＋－、R－＋为正常值，方可安装电池通电检查。
拨开L1匝间距离，间隙为2mm，打开音量开关，按S1和S2应能搜索到FM电台，在电台正常播放时间里若不能收到电台，应取出电池继续仔细检查有无错误，必要时用MF-47型万用表分别以黑表笔和红表笔接地测量IC1各脚电阻和对地电位是否与参考值一致，并记录下各值作教师辅导分析使用。
2.显示线路板正反电阻的测量及加电检查a.测量电阻测量正向电阻R31=5k. 反向电阻R13=200k或接近值也属正常。
若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等b.加电检查五芯排线1与3间的正反向电阻为正常值,方可安装电池通电检查。
高频电子3.4.7FMAM收音机组装与调试
第三环 1 2 3 4 5 6 7 8 9 0
乘数 101 102 103 104 105 106 107 108 109 100
误差 ±1% ±2%
±0.5% ±0.25% ±0.10% ±0.05%
± 5% ± 10% ± 20%
4 7 0 103 ±1%
对应电阻值：
470×103 ±1% =470k ±1%
解调器将得到得中频调制信号变换为原基带信号，再经低频 或20视19/5频/25 放大器放大后从扬声器或显象管输出。
高频电子技术精品课程
一、 无线电广播的接收
无线广播的接收仪器为收音机。在晶体管收音机中，多采用磁性 天线作为接收信号的天线。
线圈
次级
LC并联谐振回路：
fa 2ຫໍສະໝຸດ 1 LC初级磁棒
C
CL
音频 信号
放大的 音频信 号
高频电子技术精品课程
超外差收音机先将高频信号通过变频变成中频信号，此信号的频
率高于音频信号频率，其频率固定为465kHz。由于465kHz取自于本
地振荡信号频率于外部高频信号频率之差，故成为超外差。
即： f中频 f（ 0 本振） fS（高频调幅信号）
465kHz
1000~2070kHz 535~1605kHz
② 不标单位的直接表示法：用1~3位数字表示，容量单位为 pF，如103=10×103 PF
③ 色码表示法 ：（类似电阻的色码）
2019/5/25
2019/5/25
高频电子技术精品课程
ADS-22FM/AM收音机电路原理图
2019/5/25
高频电子技术精品课程
2019/5/25
高频电子技术精品课程
AMFM收音机的调整和调试.
AMFM收⾳机的调整和调试.第五章AM/FM收⾳机的调整和调试装配和调试作为整个实践环节的两个阶段都是⾮常重要的。
装配是电⼦器件的初步组装，构成硬件基础；调试包括调整和测试，调整是对组成整机的可调元器件、部件进⾏调整，测试是对整机各项电⽓性能进⾏测试，将各硬件特性相互协调，使整机性能达到最佳状态。
整机调试过程可参照图4-1所⽰进⾏。
外观检查外观检查图4-1 AM/FM收⾳机的调试步骤AM的中频是455KHz，AM中波波段的频率范围是535KHz—1605KHz。
FM的中频为10.7MHz，FM调频波段的频率范围是87MHz—108.6MKHz。
第⼀节外观检查及开⼝检查⼀、外观检查1．检查各元器件安装是否有误，尤其是集成块不得装反，电解电容“+”，“-”极性是否安装正确。
检查天线、蜂鸣⽚线、电源线、喇叭线是否连好。
2．各焊点有⽆虚焊，漏焊，碰焊。
⼆、开⼝检查与试听开⼝检查是调试前的初步调整，判断电路是否基本正常。
如果检查满⾜要求，就可进⾏试听电台的播⾳。
1.收⾳线路板电源“+”“-”极间正反电阻的测量及加电检查与试听。
a.测量电阻不安装电池，打开⾳量开关，⽤MF47万⽤表选择×1K档位测量电池正负极间的正反电阻，R＋－＝6k，R－＋＝10k，接近值也属正常，若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等。
b.通电检查电池正负极间的正反电阻R＋－、R－＋为正常值，⽅可安装电池通电检查。
拨开L1匝间距离，间隙为2mm，打开⾳量开关，按S1和S2应能搜索到FM电台，在电台正常播放时间⾥若不能收到电台，应取出电池继续仔细检查有⽆错误，必要时⽤MF-47型万⽤表分别以⿊表笔和红表笔接地测量IC1各脚电阻和对地电位是否与参考值⼀致，并记录下各值作教师辅导分析使⽤。
2.显⽰线路板正反电阻的测量及加电检查a.测量电阻测量正向电阻R31=5k. 反向电阻R 13=200k或接近值也属正常。
调幅调频收音机的组装与调试实训报告
AM/FM收音机的安装与调试实训报告一、实训目的：1、学习收音机的调试与装配。
2、提高读整机电路图及电路板图的能力。
3、掌握收音机生产工艺流程，提高焊接工艺水平。
二、实训内容：1、收音机电路原理分析。
2、掌握印制电路板的组装及焊接工艺。
3、进行AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实训基本要求：1、会检测元器件并判别其质量。
2、独立完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
四、实训步骤（一）对照元件清单表清点元件（二）元件的插接与焊接（三）收音机的整机调试1、调幅部分的调整①中频放大电路的调整——调AM中周调整时，整机置中波AM收音位置将音量电位器置于最大位置，将收音机调谐到无电台广播又无其它干扰的地方(或者将可调电容调到最大，即接收低频端)。
使高频信号发生器输出载频为465kHz，调制信号频率为1000Hz，调制度为30％的调幅信号接入IC的“10”脚。
用无感螺丝刀微微旋转中频变压器(黑色中周)的磁帽向上或向下调整，使示波器显示的波形幅度最大无失真。
在调整中频变压器时也可以用喇叭监听，当喇叭里能听到1000Hz的音频信号，且声音最大，音色纯正，此时可认为中频变压器调整到最佳状态。
②、调整接收范围(频率覆盖)——调AM的电感和电容调整时，整机置中波AM收音位置。
将音量电位器置于最大位置。
低端频率调整：将可变电容器(调谐双联)旋到容量最大处，即机壳指针对准频率刻度的最低频端。
使高频信号发生器输出载频为515kHz，调制信号频率为1000Hz，调制度为30％的高频调幅信号接入IC的“l0”脚。
用无感螺丝刀调整中波振荡线圈的磁芯(红色中周)，以改变线圈的电感量，使示波器出现1000Hz波形，并使波形最大。
或直接鉴听收音机的声音，使收音机发出的声音最响最清晰。
高端频率调整：将整机的可变电容器置容量最小处，这时机壳指针应对准频率刻度的最高频端。
收音机的调整和调试
第五章AM/FM收音机的调整和调试装配和调试作为整个实践环节的两个阶段都是非常重要的。
装配是电子器件的初步组装，构成硬件基础；调试包括调整和测试，调整是对组成整机的可调元器件、部件进行调整，测试是对整机各项电气性能进行测试，将各硬件特性相互协调，使整机性能达到最佳状态。
整机调试过程可参照图4-1所示进行。
外观检查外观检查图4-1 AM/FM收音机的调试步骤AM的中频是455KHz，AM中波波段的频率范围是535KHz—1605KHz。
FM的中频为10.7MHz，FM调频波段的频率范围是87MHz—108.6MKHz。
第一节外观检查及开口检查一、外观检查1．检查各元器件安装是否有误，尤其是集成块不得装反，电解电容“+”，“-”极性是否安装正确。
检查天线、蜂鸣片线、电源线、喇叭线是否连好。
2．各焊点有无虚焊，漏焊，碰焊。
二、开口检查与试听开口检查是调试前的初步调整，判断电路是否基本正常。
如果检查满足要求，就可进行试听电台的播音。
1.收音线路板电源“+”“-”极间正反电阻的测量及加电检查与试听。
a.测量电阻不安装电池，打开音量开关，用MF47万用表选择×1K档位测量电池正负极间的正反电阻，R＋－＝6k，R－＋＝10k，接近值也属正常，若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等。
b.通电检查电池正负极间的正反电阻R＋－、R－＋为正常值，方可安装电池通电检查。
拨开L1匝间距离，间隙为2mm，打开音量开关，按S1和S2应能搜索到FM电台，在电台正常播放时间里若不能收到电台，应取出电池继续仔细检查有无错误，必要时用MF-47型万用表分别以黑表笔和红表笔接地测量IC1各脚电阻和对地电位是否与参考值一致，并记录下各值作教师辅导分析使用。
2.显示线路板正反电阻的测量及加电检查a.测量电阻=200k或接近值也属正常。
若不正常测量正向电阻R31=5k. 反向电阻R13应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等b.加电检查五芯排线1与3间的正反向电阻为正常值,方可安装电池通电检查。
AMFM收音机的安装与调试教案
AMFM收音机的安装与调试教案一、教学目标：1.学生能够了解AM/FM收音机的基本结构和工作原理；2.学生能够正确安装AM/FM收音机；3.学生能够进行基本的调试和设置。
二、教学内容：1.AM/FM收音机的基本结构和工作原理；2.收音机的安装步骤；3.收音机的调试和设置。
三、教学过程：1.引入（5分钟）：向学生简要介绍AM/FM收音机的基本概念和用途，并与学生讨论其在生活中的应用。
引发学生的兴趣和思考。
2.讲解（20分钟）：2.1.讲解AM/FM收音机的基本结构和工作原理，包括天线、调谐电路、放大电路等。
2.2.讲解收音机如何接收和处理AM和FM信号，并将其转化为声音。
2.3.讲解常见的收音机调节按钮、控制开关等功能。
3.实践（30分钟）：3.1.学生分组进行实践，每组准备一个AM/FM收音机。
3.2.教师指导学生进行收音机的安装，包括接通电源、插入天线和连接外接音箱等。
3.3.学生根据实际情况进行调试，调节天线位置、调谐频道、音量等。
观察效果是否正常。
4.总结（10分钟）：4.1.教师进行简要总结，强调学生所学的关键知识点和注意事项。
4.2.教师和学生共同回顾整个过程，对学生的实践结果进行评价和讨论。
4.3.学生提出问题并进行讨论，进一步加深对AM/FM收音机的理解。
五、延伸活动（10分钟）：引导学生思考AM/FM收音机的进一步应用和发展，并结合现实生活中的例子进行讨论和分享。
六、作业：要求学生回家观察家庭中的收音机，了解其型号和品牌，并对其进行简要说明。
七、教学反思：本课程设计主要以实践为主，让学生通过亲自操作和调试AM/FM收音机，更好地理解其基本原理和使用方法。
同时，通过引导学生思考和讨论，促使学生深入了解收音机的应用和发展。
在今后的教学中，可以进一步拓展相关主题，并结合现代科技的发展，引入更多感兴趣的内容，提高学生的学习兴趣和效果。
调幅调频收音机的组装与调试实训报告
AM/FM收音机的安装与调试实训报告一、实训目的：1、学习收音机的调试与装配。
2、提高读整机电路图及电路板图的能力。
3、掌握收音机生产工艺流程，提高焊接工艺水平。
二、实训内容：1、收音机电路原理分析。
2、掌握印制电路板的组装及焊接工艺。
3、进行AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实训基本要求：1、会检测元器件并判别其质量。
2、独立完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
四、实训步骤（一）对照元件清单表清点元件（二）元件的插接与焊接（三）收音机的整机调试1、调幅部分的调整①中频放大电路的调整——调AM中周调整时，整机置中波AM收音位置将音量电位器置于最大位置，将收音机调谐到无电台广播又无其它干扰的地方(或者将可调电容调到最大，即接收低频端)。
使高频信号发生器输出载频为465kHz，调制信号频率为1000Hz，调制度为30％的调幅信号接入IC的“10”脚。
用无感螺丝刀微微旋转中频变压器(黑色中周)的磁帽向上或向下调整，使示波器显示的波形幅度最大无失真。
在调整中频变压器时也可以用喇叭监听，当喇叭里能听到1000Hz的音频信号，且声音最大，音色纯正，此时可认为中频变压器调整到最佳状态。
②、调整接收范围(频率覆盖)——调AM的电感和电容调整时，整机置中波AM收音位置。
将音量电位器置于最大位置。
低端频率调整：将可变电容器(调谐双联)旋到容量最大处，即机壳指针对准频率刻度的最低频端。
使高频信号发生器输出载频为515kHz，调制信号频率为1000Hz，调制度为30％的高频调幅信号接入IC的“l0”脚。
用无感螺丝刀调整中波振荡线圈的磁芯(红色中周)，以改变线圈的电感量，使示波器出现1000Hz波形，并使波形最大。
或直接鉴听收音机的声音，使收音机发出的声音最响最清晰。
高端频率调整：将整机的可变电容器置容量最小处，这时机壳指针应对准频率刻度的最高频端。
am-fm收音机的安装与调试方法
am-fm收音机的安装与调试方法am-fm收音机是一种应用广泛的设备，可以方便地接收到AM和FM频段的广播信号。
安装和调试am-fm收音机需要注意一些技巧和方法，下面是一些常用的安装和调试方法：1. 器材准备安装am-fm收音机需要准备一些必要的器材，包括收音机、天线、音箱和电源线等。
天线是接收电磁波的装置，需要根据实际使用环境和收听习惯来选择。
音箱则用于放大声音，可以根据需要选择不同的规格和品牌。
电源线则是供电的关键，需要选择符合国家标准的电源线，同时要注意线的长度和材料的质量等。
2. 安装准备在安装am-fm收音机之前需要进行一些准备工作，包括选择合适的安装位置和安装支架等。
安装位置要避免靠近电磁干扰源，如电视机、电脑等，同时要考虑到收听时的方便性和安全性。
安装支架则要选择牢固和稳定的材料和方式，以确保收音机不易掉落或晃动。
3. 天线安装天线是接收信号的关键部件，安装时要注意以下几点：（1）选择合适的天线类型和规格，如室内天线、室外天线、定向天线等。
（2）安装天线时要考虑到天线与收音机之间的电缆长度，以确保信号传输的质量。
（3）在安装天线时要注意天线的朝向和姿态，以确保能够接收到最佳的信号。
通常来说，天线的朝向应该与广播塔方向垂直，天线的姿态则应该平稳和稳定。
4. 连接音箱音箱连接是收音机使用的一个重要环节，需要注意以下几点：（1）选择符合收音机规格和音质要求的音箱。
（2）连接音箱时要注意音箱与收音机之间的电缆长度和接口类型，以确保音质的清晰和稳定。
（3）在连接音箱时要确保电源线插头插在正确的插座上，并不能出现松动或接触问题。
5. 调试收音机调试收音机需要通过掌握一些基本技巧和方法，下面是一些常用的调试方法：（1）打开收音机电源，调整音量大小，以适应不同的场景和环境。
（2）选择AM或FM频段，调整天线朝向和姿态，以确保接收到清晰的信号。
（3）调整调频钮和调幅钮，以获取不同的频段和音频信号。
（4）测试收音机的杂音和变形等问题，以便及时调整声音的质量和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。
2、提高读整机电路图及电路板图的能力。
3、掌握收音机生产工艺流程，提高焊接工艺水平。
二、实习内容：1、收音机电路原理分析。
2、掌握印制电路板的组装及焊接工艺。
3、进行AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求：1、会检测元器件并判别其质量。
2、独立完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ω精品文档ξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。
集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。
AM/FM型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。
图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。
50型收音机电路图如图2所示。
精品文档图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。
精品文档图3 CXA1191M/CXC1191P的内部方框图下面介绍收音机电路图的功能块电路的作用。
（1）调谐（即选台）与变频由于同一时间内广播电台很多，收音机天线接收到的不仅仅是一个电台的信号。
各电台发射的载波频率均不相同，收音机的选频回路通过调谐，改变自身的振荡频率，当振荡频率与某电台的载波频率相同时，即可选中该电台的无线信号，从而完成选台。
精品文档选出的信号并不是立即送到检波级，而是要进行频率的变换。
利用本机振荡产生的频率与外接收到的信号进行差频，输出固定的中频信号（AM的中频为465KHz，FM的中频为10.7MHz）。
图2所示收音机的电路中，这部分电路有四个LC调谐回路，带箭头用虚线连在一起的四联可变电容器Cl-1a、2a、3a、4a，其中1a、2a分别是调幅和调频波段的输入回路(选台回路)，3a、4a属于其本机振荡回路。
C1-1b、2b、3b、4b是与它们分别适配的微调电容，用作统调。
与Cl-1a 并联的电感L1为AM(调幅)波段的线圈(绕在中波无线磁棒上)，C1-2a、L2组成调频末级高放的负载选台回路。
与C1-3a、4a 并联的L3、L4为振荡电感，与L4并联的电容C4为垫整电容，以改善低频端的跟踪。
S1是波段开关，与集成电路内部的电子开关配合完成波段转换。
以上元件与集成电路(IC)内部有关电路一起构成调谐和本机振荡电路，变频功能由IC内部完成。
（2）中频放大与检波选台、变频后的中频调制信号送入中频放大电路进行中频放大，然后再进行检波，取出调制信号。
在图2电路中，中频放大电路的特征是具有“中周(中频变压器)”调谐电路和中频陶瓷滤波器。
IC内部变频电路送出的中频信号从“14”脚接线端输出，10.7MHz的调频中频信号经三端陶瓷滤波器CF2选出送IC的“17”脚接线端，465kHz的调幅中频经T1中周选出送IC的“16”脚接线端。
中频信号进入IC内部进行放大并检波。
鉴频(调频检波)和调幅检波电路都在IC内部，检波电路的滤波电容因无法集成到IC内部而外接。
C16是检波电路中滤除中频载波的滤波电容，IC的“23-24”脚接线端之间的C15是检波信号经滤波耦合到音频输入端的耦合电容，“2”脚接线端外接的T2是FM鉴频中周。
（3）低频放大与功率放大解调后得到的音频信号经低频放大和功率放大电路放大后送到扬声器或加到耳机，完成电声转换。
这部分电路大多数是通过音量电位器的中心抽头为信号输入。
图2电路中IC的“3”、“4”、“24～28”脚接线端内部都是低频放大电路。
“1”脚接线端为静噪滤波，接有电容C22，“3”脚接线端所接C8为功率放大电路的负反馈电容，“4”脚接线端为音量控制端，外接音量控制电位器。
IC的“25”脚接线端接的C17是功率放大电路的自举电容，以提高OTL功放电路的输出动态范围。
音频信号经“24”脚接线端输入到IC中进行电压和功率放大，放大后的音频信号从“27”脚接线端输出，经C21耦合送到扬声器或耳机发声。
（4）电源及其他电路本机的电源部分包括有电池、去耦滤波电容C18、C19及由音量电位器连动的电源开关S2。
“21”脚接线端的C13、“22”脚接线端的C14是自动增益控制(AGC)电路滤波电容。
此外，为了防止各部分电路的相互干扰，IC内部各部分的电路都单独接地，并通过多个接线端与外电路的地相接。
精品文档CXAll91M／CXAll91P内部还设有调谐高放电路，目的是提高灵敏度。
拉杆天线收到的调频电磁波经由C1、C2、C3、L1组成的选通滤波器进入高放，再进行混频。
调幅部分则由天线磁棒接收电磁波，经L1的次级线圈进入变频电路。
ξ3收音机电路板的装配1、收音机元件清单：精品文档精品文档2、收音机的装配电路板元件的插件图如图4：印刷电路板的装配是整机质量的关键，装配质量的好坏对收音机的性能有很大的影响。
因此印制电路板装配总的要求是：元器件装插正确，不能有插错，漏插；焊点要光滑、无虚焊、假焊和连焊。
在装插元器件时，要执行工艺指导卡以及装配样板的规定，遵循元器件的装插原则。
（1）、元器件的装插焊接应遵循先小后大，先轻后重，先低后高，先里后外的原则，这样有利于装配顺利进行。
（2）、在瓷介电容、电解电容及三极管等元件立式安装时，引线不能太长，否则降低元器件的稳定性；但也不能过短，以免焊接时因过热损坏元器件。
一般要求距离电路板面2mm，并且要注意电解电容的正负极性，不能插错。
（3）、可调电容器(四联)装插，四脚应插到位，焊接时，先用少量焊锡固定任意1脚，(此时用一手指按住可调电容器，使其紧贴线路板)然后同时焊接其余三个脚，最后再重新补焊四个脚一次。
（4）、音量电位器的安装，首先用铜铆钉固定两边开关脚，然后再进行焊接。
使电位器与线路板平行，在焊电阻器的三个焊接片时，应在短时间内完成，否则易焊坏电阻器动片、从而造成音量电位器不起作用或接触不良。
精品文档（5）、集成电路的焊接：CXA1191为双列28脚扁平式封装，在焊接时，首先要弄清引线脚的排列顺序，并与线路板上的焊盘引脚对准，核对无误后，先焊接1、19脚用于固定IC，然后再重复检查，确认后再焊接其余脚位。
由于IC引线脚较密，焊接完后要检查有无虚焊，连焊等现象，确保焊接质量。
图 4 电路板元件的插件图印刷电路板底版如图5 ：精品文档图5 印刷电路板底版图精品文档ξ4收音机电路板的调整1、收音机电路板的调整的原理收音机的调整是收音机实训的其中一个重要内容，有些同学一焊接完，就以为大功告成，特别是有些同学还能收到一两个电台，就忽视了后面的实训，这是非常错误的指导思想。
我们一定要重视收音机的调试部分的实训。
在调试前必须确保收音机能接收到沙沙的电流声（或电台），若听不到电流声或电台，应先检查电路的焊接有无错误、元件有无损坏，直到能听到声音才可做以下的调整实验。
超外差收音机的调整有三种：1、调中频——即是调中频调谐回路中放电路是决定收音电路的灵敏度和选择性的关键所在，它的性能优劣决定了整机性能的好坏。
调整中频变压器，使之谐振在AM/465kHz（或FM/10.7MHz）频率，这是中放电路调整的任务。
2、调覆盖——即是调本振谐振回路超外差收音机电路接收信号的频率范围与机壳刻度上的频率标志应一致，所以，要进行校准调整，也叫调覆盖。
在超外差收音机中，决定接收频率的是本机振荡频率与中频频率的差值，而不是输入回路的频率，因此，调覆盖实质是调本振频率和中频频率之差。
因此调覆盖即调整本振回路，使它比收音机频率刻度盘的指示频率高AM/465kHz（或FM/10.7MHz）。
在本振电路中，改变振荡线圈的电感值（即调节磁芯）可以较为明显地改变低频端的振荡频率（但对高频端也有影响）。
改变振荡微调电容的电容量，可以明显地改变高频端的振荡频率。
3、统调——即是调输入回路统调又称为调整灵敏度，本振频率与中频频率确定了接收的外来信号频率，输入回路与外来信号的频率的谐振与否，决定超外差收音机的灵敏度和选择性（即选台功能），因此，调整输入回路使它与外来信号频率谐振，可以使收音机灵敏度高，选择性较好。
调整输入回路的选择性也称为调补偿或调跟踪，但是在外差式收音电路中，调整输入谐振回路的选择性会影响灵敏度，因此，调整谐振回路的谐振频率主要是调整灵敏度，使整机各波段的调谐点一致。
调整时，低端调输入回路线圈在磁棒上的位置，高端调天线的微调电容。
2、收音机电路板的调整的实验精品文档（1）、调幅部分的调整①、中频放大电路的调整——调AM中周用调幅高频信号发生器进行调整方法如下：图2.7-6中频变压器调整仪器连接示意图调整时，整机置中波AM收音位置，调整前按图2.7-6配置仪表和接线或直接听收音机的喇叭输出声音。
将音量电位器置于最大位置，将收音机调谐到无电台广播又无其它干扰的地方(或者将可调电容调到最大，即接收低频端)，必要时可将振荡线圈初级或次级短路，使之停振。
使高频信号发生器的输出载波频率为465kHz，载波的输出电平为99dB，调制信号的频率为1000Hz，调制度为30％的调幅信号接入IC的“l4”脚或通过圆环天线发射，由磁性天线接收作为调整的输入信号。
用无感螺丝刀微微旋转中频变压器(黄色中周)的磁帽向上或向下调整，使示波器显示的波形幅度最大，若波形出现平顶，应减小信号发生器的输出，同时再细调一次。
在调整中频变压器时也可以用喇叭监听，当喇叭里能听到1000Hz的音频信号，且声音最大，音色纯正，此时可认为中频变压器调整到最佳状态。
精品文档提示若中频放大器的谐振频率偏离465kHz较大时，示波器可能没有输出或幅度极小，这时可左右偏调输入调幅信号的频率，使示波器有输出，待找到谐振点后，再把调幅高频信号发生器的频率逐步向465kHz靠拢，同时调整中频变压器，直到把频率调整在465kHz。
