水封罐
氮气水封罐结构
氮气水封罐的工作原理
氮气水封罐的工作原理基于水封和氮气压差。当氮气进入罐体时，水位上升，罐 内压力增加；当需要调节氮气压力或流量时，通过调节水位来控制压力和流量。
水封的作用是隔离罐体与外界，避免外界空气进入罐体，同时减少氮气的逸出， 提高氮气的利用率和纯度。
02
氮气水封罐的结构设计
罐体设计
01
组装罐体
按照顺序组装罐体各部件，确保连接牢固、 密封良好。
调试与测试
在完成安装后，进行调试与测试，检查罐体 和附件的工作状态，确保正常工作。
调试与测试
氮气压力测试
对氮气水封罐进行压力 测试，检查罐体的密封
性能和强度。
水位控制测试
检查水位控制系统的灵 敏度和准确性，确保能 够根据液位变化自动调
节。
安全阀校验
核对设计图纸，确保与实际需求相符，并了 解各部件的尺寸和功能。
确认现场条件
检查现场基础是否平整、牢固，确保无障碍 物影响安装。
准备工具和材料
根据安装需要，准备必要的工具和材料，如 螺丝、螺母、垫片、密封圈等。
安装步骤
基础制作
按照设计图纸要求，制作混凝土基础，确保 水平度和标高符合要求。
安装附件
安装氮气水封罐的进、出口管道、阀门等附 件，确保连接正确、无泄漏。
定期检查氮气和水封的密封性，确保密封良好，无泄漏 现象。
日常维护保养
01
02
03
04
定期清洗氮气水封罐， 清除内部的杂质和污垢。
检查罐体和管道连接处 是否紧固，如有松动应 及时紧固。
定期更换水封内的水， 保持水质的清洁。
对氮气管道和阀门进行 定期检查，确保其正常 工作。
常见故障及排除方法
氮气水封罐结构及原理经典.ppt
一、氮气水封罐的作用 2、隔绝空气，保护储罐内的物质，避免氧化变质； 3、封住储罐内的毒害气体，防止泄漏危险； 4、封住储罐内的氮气，减少氮气泄漏损失。
精品文档
二、氮气水封罐的构造
氮气出入口 注水口
上下腔连通管 液封隔板
观察排水口
上腔对空口 下腔对空口
排污口
精品文档
三、对储罐内压力升高的平衡原理
当储罐内压力下降，供氮气管道和水封 罐内的氮气向储罐流动。由于水封罐上腔 的对空口淹没在水面之下，而下腔的对空 口未淹没、无背压，因此大气压力将使下 腔内的密封水通过上下腔连通管向上运动， 直至水柱高度与大气压力平衡为止。（见 下图）
精品文档
△h=P
大气压力P P
精品文档
五投运
氮气水封罐首次投运时，先用氮气将罐内部的 空气置换完毕，再关闭氮气管线上的阀门和排污 阀，而打开底部侧向的观察排水阀，打开注水阀。 新鲜水在上腔灌注到与上下腔连通管上端齐平时 向下腔流动，当水面与液封隔板齐平后，多余的 新鲜水将从观察排水阀流出，此时充灌结束，关 闭注水阀，待观察排水阀无水流出后将其关闭。
氮气水封罐的结构和原理
精品文档
提纲
一、氮气水封罐的作用 二、氮气水封罐的构造 三、对储罐内压力升高的平衡原理 四、对储罐内压力下降的平衡原理 五、投运 六、工作流程示意图
精品文档
一、氮气水封罐的作用
1、在一定范围内平衡储罐内气压，防止罐体因过 度膨胀或收缩而损坏； 注：无压力平衡措施时，储罐在受热或充装液 体时，上部气相压力将上升，导致罐体膨胀； 罐体在受冷或排放液体时，上部气相压力下降， 罐体将在大气压力下收缩。
精品文档
六、工作流程示意图
储罐
对 空 口
水封罐_精品文档
水封罐水封罐是一种用于存储液体或气体的封闭容器。
它通常由金属或塑料制成，具有高度密封性和耐腐蚀能力。
水封罐在许多工业和家用领域广泛应用，它的设计和功能使其成为许多过程和设备中必不可少的一部分。
本文将介绍水封罐的工作原理、应用领域以及与其相关的安全性考虑因素。
一、水封罐的原理1. 工作原理水封罐的原理基于液位差的平衡。
水封罐中注入一定量的水或液体填充物，液位在一定高度上形成一个封闭的水柱。
当液体或气体进入水封罐时，液位或者水柱对其进行阻隔，以防止气体或液体进入到系统中。
当系统中产生压力变化时，水封罐中水的液位也会发生相应变化，从而起到调节和平衡系统压力的作用。
2. 水封罐的类型水封罐分为多种类型，包括定压水封罐、浮球水封罐和多级水封罐等。
定压水封罐用于维持系统的恒定压力。
浮球水封罐则通过浮球的升降运动来控制系统的液位和流量。
而多级水封罐则是由多个水封装置构成的复杂系统，可适用于需要更高液位控制精度的场合。
二、水封罐的应用领域1. 建筑工程在建筑工程中，水封罐常用于水力系统、供暖系统和空调系统等。
它可以调节系统中的水压，确保各个设备的正常运行，并防止系统压力过高或过低引起的损坏。
2. 化学工程在化学工程中，水封罐常用于各种反应装置、储罐和管道系统中。
它可以防止有毒或腐蚀性气体泄漏到环境中，确保工作环境的安全性。
3. 石油与天然气工业在石油与天然气工业中，水封罐被用于石油炼制、储存和运输过程中。
它可以确保系统的密封性，防止气态或液态石油和天然气泄漏，并提供压力平衡。
4. 医疗器械在医疗器械中，水封罐被用于吸引器和负压引流系统中。
它可以有效收集和排除体内积液，维持正常生理环境，防止感染和其他并发症的发生。
三、水封罐的安全性考虑因素1. 腐蚀性由于水封罐常用于储存腐蚀性物质，因此其材料的耐腐蚀性至关重要。
对于承受酸碱腐蚀的场合，必须选用抗腐蚀性能较好的材料，如不锈钢或塑料。
2. 温度和压力水封罐需要承受不同温度和压力的变化。
水封罐直径计算
水封罐直径计算一、引言水封罐是一种常见的储存液体的设备，广泛应用于工业生产和民用领域。
在设计和使用水封罐时，准确计算罐体的直径是非常重要的。
本文将介绍如何根据相关参数计算水封罐的直径。
二、水封罐直径的影响因素水封罐的直径受到以下几个因素的影响：1. 储存液体的体积：直径与液体的体积成正比关系，液体体积越大，直径也会相应增加。
2. 罐体壁厚：为了保证罐体的结构强度和稳定性，罐体的壁厚会影响到罐的直径。
一般来说，罐体壁厚越大，直径也会相应增加。
3. 压力要求：如果液体在罐内存在压力，那么罐体的直径需要根据压力要求来计算。
高压液体需要更大直径的罐体来承受压力。
三、计算公式根据上述因素，可以使用以下公式来计算水封罐的直径：D = 2√(V/(πh))其中，D表示罐的直径，V表示液体的体积，h表示罐体的壁厚。
四、实例分析以某工业生产中常用的5000L水封罐为例，假设罐体壁厚为10mm，我们来计算一下该罐的直径。
根据公式，我们需要知道液体的体积。
假设液体的密度为1000kg/m³，那么液体的体积可以通过以下公式计算：V = m/ρ其中，V表示液体的体积，m表示液体的质量，ρ表示液体的密度。
假设液体的质量为5000kg，代入公式计算得到液体的体积V=5m³。
接下来，代入公式计算罐的直径：D = 2√(5/(π×0.01)) ≈ 3.18m所以，该5000L水封罐的直径约为3.18米。
五、注意事项在进行水封罐直径计算时，需要注意以下几点：1. 确定液体的体积时，要考虑液体在罐内的填充率，即液体占据罐体总容积的比例。
2. 确定罐体壁厚时，要根据设计要求和使用环境来确定，保证罐体的结构强度和安全性。
3. 在实际应用中，还需要考虑罐体的材质选择、罐底形状等因素，以满足具体的使用需求。
六、结论通过本文的介绍，我们了解到水封罐直径的计算是根据液体的体积、罐体壁厚和压力要求来确定的。
在进行计算时，需要根据实际情况选择合适的公式，并注意相关细节和注意事项。
水封罐操作规程
QHSE/CYD/GC/ 27水封罐流程操作规程1.水封罐流程的作用及工作原理水封罐流程的作用：使单井生产流程高架罐密闭生产，高架罐中原油沉降分离后的含硫化氢天然气通过水封罐密闭流程后放空燃烧，从而降低生产区域硫化氢的环境浓度，水封罐装有防爆门，具有防回火和防爆的作用。
水封罐流程的工作原理：密闭生产罐中原油沉降分离后的含硫化氢天然气通过水封罐进口管道进入水封罐的底部，通过底部筛管分散气流后进入水域空间，含硫化氢天然气从水域底部上升后聚集在水封罐的液体上部空间，当气体不断由液体中分离出来，在上部空间聚集形成一定压力后，由水封罐顶部出口管线排出燃烧。
当发生回火时，水域成为含硫化氢天然气流程的隔断部分，能够有效的保护生产罐，同时天然气通过水域空间时，一部分凝液被降温分离，在水域上部形成凝析液层，减缓了阻火器的堵塞情况。
2.水封罐的使用要求2.1 各连接部位紧固、牢靠、无渗漏；2.2 水封罐的液位（淡水或盐水）必须保持在500mm至700mm之间；2.3 当气温高于5℃时可使用淡水，当气温低于5℃时须使用盐水（ρ≥1.14g/cm3）；2.4补水罐距离水封罐应不小于10米，保持罐内液体（淡水或盐水）充足；2.5压力表的使用量程在安全范围内，量程应小于0.1MPa；2.6保持液位计的上下阀完好，玻璃管内壁清洁，液位显示正常；2.7进出口必须安装正确，进口应在水封罐水中，气出口应在水封罐的顶部；2.8水封罐的排水管线斜度应保持在3/1000，排水管线长度应大于8米，排污坑低于末端管线500mm。
3.水封罐的投运3.1投运前的检查3.1.1确认流程封闭完好；3.1.2确认水封罐各安全附件齐全完好；3.1.3确认液位计完好，水封罐内的液体在500mm至700mm之间；3.1.4确认水封罐的排气管线的阻火器完好；3.1.5确认整个流程是否满足设计要求。
3.2投运操作步骤3.2.1操作过程须保持两人操作，一人监护，一人作业；3.2.2操作人员佩戴好硫化氢防护及保护用品（腕式硫化氢检测仪和正压式空气呼吸器）；3.2.3打开水封罐顶部压力表及进罐管道上的压力表；3.2.4打开水封罐液位计的上下阀门，确认液位在要求范围内（500mm至700mm 之间），如果水位不够，必须补水；3.2.5依次打开放空管线阻火器后、阻火器前、水封罐的出口管线的阀门；3.2.6打开水封罐的进口管线的阀门、生产管顶部集气管线闸门，点燃放空口伴烧火炬。
火炬系统水封罐计算
火炬系统水封罐计算SGST 0017-20021 总则1.1 目的为规范石油化工企业火炬系统水封罐计算，特编制本标准。
1.2 范围1.2.1 本标准规定了石油化工企业火炬系统水封罐计算的一般要求、计算公式等要求。
1.2.2 本标准适用于石油化工企业火炬系统水封罐计算。
本标准适用于国内工程，对涉外工程应按指定标准执行。
2 计算要求2.1 一般要求2.1.1 水封罐能够分离气体中大于等于300 µm～600 µm的液滴。
2.1.2 不带挡液板的卧式水封罐的气体空间高度不小于950 mm。
2.1.3 带挡液板的卧式水封罐的直径不宜小于3 m。
2.1.4 带挡液板的卧式水封罐的分液端不考虑存液，挡液板顶端应高出最高水位200 mm。
2.1.5 挡液板上方气体通道面积应大于进气口截面积。
2.1.6 立式水封罐中气体的线速度取液滴沉降速度的80 %。
2.1.7 水封罐中的有效水量应满足水封罐进气立管长度3 m的充水量。
2.2 计算公式2.2.1 不带挡液板的卧式水封罐（见图2.2.1）按式（2.2.1-1）和式（2.2.1-2）计算。
式中：D1——水封罐直径，m；h1——水封罐内的液面高度，m；b——系数，由表2.2.1查得；L1——水封罐进出口中心距离，m；T——操作条件下的气体温度，K；Q——气体体积流量，Nm3/h；K1——系数，一般取2.5～3；P——操作条件下的气体压力（绝对压力），kPa；V——液滴沉降速度，m/s。
图 2.2.1 不带挡液板的卧式水封罐示意图表 2.2.1 系数 bh1/D1 b h1/D1 b h1/D1 b h1/D1 b0.02 0.005 0.28 0.229 0.54 0.551 0.80 0.8580.04 0.013 0.30 0.252 0.56 0.576 0.82 0.8780.06 0.025 0.32 0.276 0.58 0.601 0.84 0.8970.08 0.038 0.34 0.300 0.60 0.627 0.86 0.9140.10 0.052 0.36 0.324 0.62 0.651 0.88 0.9320.12 0.069 0.38 0.349 0.64 0.676 0.90 0.9480.14 0.085 0.40 0.374 0.66 0.700 0.92 0.9630.16 0.103 0.42 0.399 0.68 0.724 0.94 0.9760.18 0.122 0.44 0.424 0.70 0.748 0.96 0.9870.20 0.142 0.46 0.449 0.72 0.771 0.98 0.9950.22 0.163 0.48 0.475 0.74 0.793 1.00 1.0000.24 0.185 0.50 0.500 0.76 0.8160.26 0.207 0.52 0.526 0.78 0.8372.2.2 带挡液板的卧式水封罐（见图2.2.2）按式（2.2.2-1）至式（2.2.2-3）计算。
火炬系统中分液罐和水封罐的设计分析
火炬系统中分液罐和水封罐的设计分析摘要火炬系统在化工系统担任着环保的重任，通过燃烧各种材料产生火炬气，通常由于分液罐和水封罐组成，且分液罐和水封罐的设计工艺均不相同，本文首先分析了火炬系统中分液罐和水封罐概述，同时阐述了火炬系统中分液罐和水封罐的设计工艺，最后总结了全文。
关键词火炬系统；分液罐；水封罐；设计工艺1 火炬系统中分液罐和水封罐概述1.1 分液罐概述在火炬系统内分液罐是最重要的组成部分，分液罐能够有效地去除火炬内的各种液体，避免引发火雨，分液罐大致主要分为卧式分液罐和立式分液罐，其中卧式分液罐有分为単流式分液罐和双流式分液罐。
1.2 水封罐概述水封罐同样也是火炬系统内的重要组成部分，水封罐主要是设置在火炬气进入火炬筒内的位置，其目的是为了防止火炬筒体回火，确保火炬管网、装置的安全。
水封罐的优点是能够将罐内的凝结物质有效去除，为不带挡板的水封罐及时补水[1]。
具体的结构如下图1所示。
2 火炬系统中分液罐和水封罐的设计工艺2.1 火炬系统中分液罐的设计工艺目前我国使用的分液罐类型主要有两种，SH3009-2001、AP1521-2007，不论运用何种计算方式，都需要遵守一点原则，即是：气体的停留时间必须要大于液滴的沉降时间，气体的速度最低值需要满足液体的沉降，其目的是为了防止没有完全蒸发的燃料液体滴入火炬内，引发火雨。
SH3009-2001的计算方式需要三种假设：①分液罐内的存液考虑为30%；②火炬系统进出口管的距离比值为2.5，最高不超过3；③液体降落的时候同气体进出的时间均等。
（2）AP1521-2007计算方法在进行AP1521-2007分液罐计算的时候，假设的内容主要包括液罐的直径和切口距离，需要注意的是最终的实际罐长应该小于假设的罐长，若是通过计算，实际罐长和假设罐长均等或大于，需要重新制定假设罐的长度和直径。
在AP1521-2007的存液计算中，需要考虑以下几点：①气体排放过程中产生的凝液；②气体泄放中液体的排放，要在泄放30分钟左右才能确定泄放液体的体积，近而实施阻止；③分液罐内原本的存液。
某厂水封罐低压降改造说明
一、水封罐工作原理150-D-406150-D-408/409150-D-406(改）150-D-408/409图1 水封罐方案改造方案及原方案炼厂中烟气系统中的水封罐有两种操作状态：全开状态及水封状态。
全开状态下，水封罐内无水封介质，烟气从进口流入水封罐后从出口流出，此时水封罐仅作为烟气的流通通道；水封状态下，水封介质进入水封罐内，由于水封罐的进出口存在一定的压差，水封介质在水封罐内形成一定高度差，依靠该高度差形成的静压差阻止烟气的流动，从而达到完全密封的效果。
一般情况下，炼厂烟气系统装有能量回收装置，为提高烟气能量的回收效率，一般要求在全开状态下，烟气流经水封罐时的压降尽可能低；为安全考虑，要求水封罐在水封状态下能达到完全阻断烟气流动，且能承受来由烟气压力在一定范围内的波动。
本说明将从水封原理及低压降特征两方面说明此次方案选型的原因。
水封罐150-D-408/409与水封罐150-D-406均是常开的水封罐，正常情况下，该水封罐仅作为烟气的流通通道，因此该水封罐的流动阻力不能过大，否则从烟气轮机出来的烟气的压头将有相当一部分用来克服该水封罐的流动阻力，造成无谓的压头损失，这也是当前各设计院力推低压降水封罐的主要原因。
水封状态下，向水封罐中注入的水会在烟气压力的作用下在内筒的内外形成一定的高度差，该高度差造成的静压差阻止了烟气的流动，达到密封的效果。
二、水封罐低压降原理由流体力学可知，烟气在管道内以及水封罐内一般呈湍流流动，湍流内部存在着各种尺度的涡，其中大的尺度的涡从流动中汲取能量并逐级传递到最小尺度的涡，该尺度的涡中烟气流体分子之间相互摩擦，将传递到该尺度的机械能耗散成热能，宏观尺度上表现为烟气压头的下降。
由于最小尺度的涡耗散的机械能是从最大尺度的涡传递而来的，因此降低最大尺度涡的强度对于降低最终的机械能耗散量也即降低烟气的压头损失有重要意义。
对于图1a所示的上进侧出形式的水封罐，传统结构的装置内部的流场如图2所示。
水封罐如何控制液位高低的方法
水封罐如何控制液位高低的方法水封罐是工业生产过程中常见的设备，主要用于储存和调节压力，其中液位的控制尤为关键。
本文将详细介绍水封罐控制液位高低的方法，以保障生产过程的安全和效率。
### 导语在水封罐的运行过程中，液位的稳定对系统的正常运行至关重要。
合理的液位控制不仅能确保设备安全，还能提高生产效率。
下面将探讨几种控制水封罐液位高低的有效方法。
### 1.浮球式液位控制法浮球式液位控制器是一种常见的机械式控制方法。
它通过浮球随着液位上升或下降，触发相应的机械或电气开关，从而控制进水或排水的阀门。
这种方法的优点是结构简单，维护方便。
### 2.压力式液位控制法压力式液位控制器利用液体静压力的变化来控制液位。
通过安装压力传感器，当液位变化时，液体对传感器的压力也会发生变化，从而发送信号给控制系统，调整进排水阀门的开闭。
### 3.磁翻板液位控制法磁翻板液位计通过磁性浮子随液位上升或下降，翻动磁翻板，进而改变磁场，触发信号。
这种方法具有指示清晰、信号可靠的特点，适用于远距离液位监控。
### 4.超声波液位控制法超声波液位计利用超声波在介质中的传播速度来检测液位高度。
当超声波发射器向液面发射超声波，并通过接收器接收反射回来的波时，控制系统根据超声波往返的时间计算出液位，并自动调节。
### 5.液位调节阀控制法通过安装液位调节阀，可以自动调节进水或排水的流量，以维持水封罐内的液位稳定。
这种方法可以与上述任何一种液位检测方法配合使用，实现精确控制。
### 6.PLC自动控制系统可编程逻辑控制器（PLC）结合各种传感器，可以构成一套复杂的自动控制系统。
PLC能够实时处理液位数据，自动调节阀门，保持液位在设定范围内。
### 结尾控制水封罐的液位高低，不仅需要选择合适的控制方法，还需要根据实际生产需求进行合理的系统设计。
催化余热锅炉烟气水封罐工作原理
催化余热锅炉烟气水封罐
一、锅炉的烟气流程为：高温再生烟气（约430℃）从水封罐顶部进口进入水封罐。
通过水封从水封罐的侧面烟道出来后，进入余热锅炉。
烟气依次通过进口烟道、过热器、蒸发器、省煤器、出口烟道（约180℃）、由烟囱排入大气。
二、水封罐的结构：
三、水封罐工作原理：
其工作原理是：烟气经过烟道进入水封罐内筒，经过内筒折反后流经内外夹套后流出，水封罐隔断烟气主要依靠的是内外筒间的水的静压力，需要截断烟气时，从下部进入循环水，随着液面的上升，内筒的水在一定压力烟气的压缩下，液面比外筒的液面低，当内筒与外筒的液面差产生的压差大于烟气压力时，烟气即被隔断了。
1、在正常生产时大水封是没有水的，为了防止烟气泄漏，投用小水封封住烟气，相当于一个阀门，也可用阀门代替。
2、当锅炉需要检修或停运时，才起用大水封罐，进入循环水阻隔烟气。
3、大水封是防止烟气通过该管线，小水封是防止烟气经过该管线而从放水线漏出。
酸气放空系统水封罐的选材设计
酸气放空系统水封罐的选材设计酸气放空系统是制药厂中重要的设施之一，其作用是将生产过程中产生的气体（尤其是酸性气体）排放到大气中，以避免对生产环境和工作人员造成不良影响。
而在酸气放空系统中，水封罐是一项重要的组件，它可以有效防止有害气体逆流回系统中，造成可能的危害。
因此，水封罐的选材设计对于酸气放空系统的稳定运行和安全作业至关重要。
一、设计要求在进行水封罐的选材设计前，需要明确其主要的设计要求：1. 耐腐蚀性能：因为酸气放空系统中的气体大多具有强腐蚀性，故水封罐必须具有良好的耐腐蚀性能，以确保其长期使用不会受到酸侵蚀而失效。
2. 施工方便：水封罐的设计要符合无尘无菌的施工要求，避免普通钢质材料因生锈而引起细菌污染。
3. 尺寸合适：水封罐的尺寸大小要与酸气放空系统相匹配。
大量废液的引入不仅会使水封罐的工作效率降低，而且还会导致水封罐失效。
二、选材原则在进行水封罐的选材时，应考虑以下原则：1. 腐蚀抵抗：应选择耐酸碱腐蚀的材料，如聚丙烯、PVC、玻璃钢等。
2. 绝缘性：水封罐应具有一定的绝缘性，以防止静电和腐蚀气体的影响，适合选择玻璃钢和聚丙烯等材料。
3. 易于清洗：水封罐应该具备清洗方便的特性，避免水封罐内部残留酸液影响后续生产的质量，适合选择材质表面平滑，不易积存污垢的玻璃钢水封罐。
三、环氧树脂玻璃钢水封罐在多种材质中，玻璃钢材质的水封罐具备了多种优点，比如良好的耐腐蚀性能、高刚性、良好的机械性能和好的绝缘性等。
在制药行业以及其他领域，玻璃钢水封罐已经得到了广泛的应用。
为了增加温度处理的耐受程度，玻璃钢还会涂抹环氧树脂，提高了水封罐的耐化性和韧性。
而且在密闭性能上无可匹敌，对于制药企业大型生产的高纯碱性或酸性废水处理，玻璃钢水封罐是首选。
总之，酸气放空系统中的水封罐是非常必要的组件，其选材设计直接关系到酸气放空系统的性能和安全。
在实践中，玻璃钢材料的水封罐是较为优秀的选择，但在不同情况下，也需要根据实际情况来选择材质。
化工尾气水封罐的工作原理
化工尾气水封罐的工作原理
化工尾气水封罐是一种用于处理化工工艺中产生的尾气的设备。
其工作原理主要包括以下几个步骤：
1. 尾气进入水封罐：化工尾气通过管道进入水封罐。
尾气在进入水封罐之前可能含有高温、高压、有害气体等。
2. 水封罐水位调节：水封罐内装有一定的水，水封罐内的水位会随着尾气的进入而发生变化。
通过调节进水或排水阀门，控制水位的变化，以避免过高或过低的水位对尾气处理产生不良影响。
3. 尾气与水的接触：尾气进入水封罐后，会与水混合接触。
由于尾气中可能存在有害物质，水封罐中的水会吸收或吸附尾气中的有害物质，从而起到净化尾气的作用。
4. 尾气的分离和排放：水封罐内的水将尾气中的有害物质吸收或吸附后，尾气的成分将发生变化。
水封罐内装有气体排放管道，处理后的尾气通过排放管道排出。
总的来说，化工尾气水封罐利用水封罐内的水与尾气进行接触，通过水的吸收或吸附作用，使尾气中的有害物质得到分离和净化，从而达到净化尾气的目的。
酸性水罐安全水封罐失效原因及气液分布分析
酸性水瘫安全水封罐失效原因及气液分布分析侯金宝（中国兵器工业集团盘锦北方沥青股份有限公司，辽宁盘锦124022）摘要：主要通过概述常见酸性水汽提装置酸性水罐安全保护系统的组成，以及影响酸性水罐安全运行的一般因素（包括介质组成变化、进出料量变化、气候变化等），重点分析了北沥公司现有装置酸性水汽提单元中安全水封罐的作用和工作原理。
结合实际生产运行中的安全水封罐失效原因及气液分布分析,排查当前所使用安全水封罐内部结构和外部配管的设计缺陷，并通过改造安全水封罐外部配管和内部挡板结构，提高了安全水封罐的可操作性和安全性，切实消除了北沥公司酸性水罐生产运行过程中的安全隐患，改善了现场作业环境，推进了环保工作进展。
关键词:酸性水罐；安全水封；水封脱臭；氮封系统；安全水封罐中图分类号:TB492文献标志码:AAnalysis of Failure Causes and Gas-liquid Distribution of Water Sealed Tank for Sour WaterHOU Jinbao（Panjin North Asphalt Stock Co.，Ltd.of CNGC,Panjin124022,China）Abstract:Through presenting the safety protection system composition of safe water seal tank in common sour water stripping unit，and safety factors which affected sour water tank such as changes of medium component，flow rate，climate and so on,this paper mainly analyzed function and working principle of being used sour water stripping unit safe water seal bined with analysis of failure cause and gas-liquid distribution of safe water seal tank，we investigated inner structure of safe water seal tank and design defect of external pipe，and through reforming structure of external pipe and inner flap of safe water seal tank，improved operability and safety of safe water seal tank，practically eliminated the hide danger during operation of sour water tank of North Asphalt Stock Co.，Ltd.，improved the site operating environment，and boosted environmental progress.Key words:sour water tank，safe water seal，deodorization，nitrogen seal system，safe water seal tank酸性水汽提装置一般是加氢裂化或催化裂化装置的配套工程，是用来处理酸性水的环保型装置。
火炬系统水封罐计算

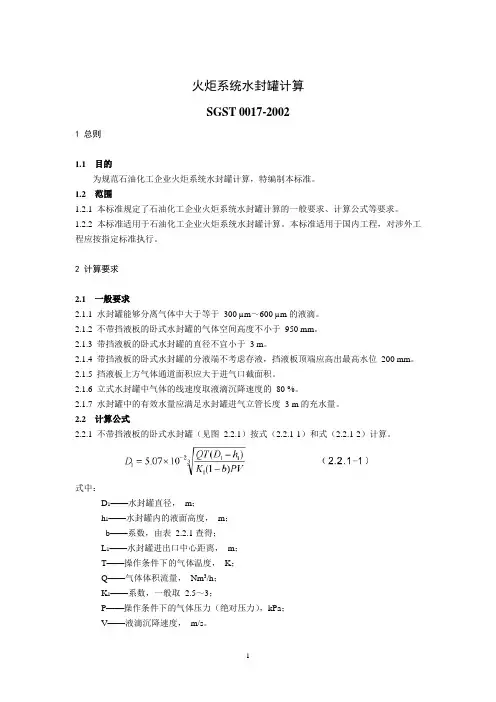

火炬系统水封罐计算SGST 0017-20021 总则1.1 目的为规范石油化工企业火炬系统水封罐计算，特编制本标准。
1.2 范围1.2.1 本标准规定了石油化工企业火炬系统水封罐计算的一般要求、计算公式等要求。
1.2.2 本标准适用于石油化工企业火炬系统水封罐计算。
本标准适用于国内工程，对涉外工程应按指定标准执行。
2 计算要求2.1 一般要求2.1.1 水封罐能够分离气体中大于等于300 µm～600 µm的液滴。
2.1.2 不带挡液板的卧式水封罐的气体空间高度不小于950 mm。
2.1.3 带挡液板的卧式水封罐的直径不宜小于3 m。
2.1.4 带挡液板的卧式水封罐的分液端不考虑存液，挡液板顶端应高出最高水位200 mm。
2.1.5 挡液板上方气体通道面积应大于进气口截面积。
2.1.6 立式水封罐中气体的线速度取液滴沉降速度的80 %。
2.1.7 水封罐中的有效水量应满足水封罐进气立管长度3 m的充水量。
2.2 计算公式2.2.1 不带挡液板的卧式水封罐（见图2.2.1）按式（2.2.1-1）和式（2.2.1-2）计算。
式中：D1——水封罐直径，m；h1——水封罐内的液面高度，m；b——系数，由表2.2.1查得；L1——水封罐进出口中心距离，m；T——操作条件下的气体温度，K；Q——气体体积流量，Nm3/h；K1——系数，一般取2.5～3；P——操作条件下的气体压力（绝对压力），kPa；V——液滴沉降速度，m/s。
图 2.2.1 不带挡液板的卧式水封罐示意图表 2.2.1 系数 bh1/D1 b h1/D1 b h1/D1 b h1/D1 b0.02 0.005 0.28 0.229 0.54 0.551 0.80 0.8580.04 0.013 0.30 0.252 0.56 0.576 0.82 0.8780.06 0.025 0.32 0.276 0.58 0.601 0.84 0.8970.08 0.038 0.34 0.300 0.60 0.627 0.86 0.9140.10 0.052 0.36 0.324 0.62 0.651 0.88 0.9320.12 0.069 0.38 0.349 0.64 0.676 0.90 0.9480.14 0.085 0.40 0.374 0.66 0.700 0.92 0.9630.16 0.103 0.42 0.399 0.68 0.724 0.94 0.9760.18 0.122 0.44 0.424 0.70 0.748 0.96 0.9870.20 0.142 0.46 0.449 0.72 0.771 0.98 0.9950.22 0.163 0.48 0.475 0.74 0.793 1.00 1.0000.24 0.185 0.50 0.500 0.76 0.8160.26 0.207 0.52 0.526 0.78 0.8372.2.2 带挡液板的卧式水封罐（见图2.2.2）按式（2.2.2-1）至式（2.2.2-3）计算。
