第4章 板式家具结构设计
4_32MM系列板式家具的结构设计与制造精品资料
A=门上边缘至铰链杯座中心距离; B=侧板上边缘至连接杆中心距离,
即1/2顶板厚度; F=门上边缘高出或低于侧板上边缘尺寸; X=n×32mm.
铰链位置计算公式举例: 当F=0时,
A=B+X-16MM 如1/2顶板厚度B=16mm,n=3mm, 则:A=16/2+3×32-16=89.5 因此当F确定时,铰链位置即可以确定.
2. 结构形式
• 常见两种形式:
• ① 顶板盖旁板，旁板落地，底板下有望板(偏心件连接)
• ② 典型橱柜结构:面板、柜体分开，旁板上有两块拉条 板连接，旁板与底板平，柜体下有调整脚或坐板。
① 顶板盖旁板，旁板落地，底板下有望板(偏心件)
② 典型橱柜结构:面板、柜体分开，旁板上有两块拉条板连 接，旁板与底板平，柜体下有调整脚或坐板。
• 门最大高度=柜高－底板高
（2）屉面与屉盒的相对位置与抽屉旁板
• 屉面板高度是32mm整数倍; • 屉面板与侧板精确定位; • 侧板滑轨预留出滑轨宽度; • 滑轨款根据规格定; • 上下抽屉要能够互换.
（3）旁板的高度确定
• 根据:不同结构及门与顶、底板的关系确定 • 门全盖顶、底板，则旁板高度＝门高; • 门半盖顶、底板，则旁板高度＝门高＋1/2顶板
设计准则
• 以旁板设计为核心; • 所有的顶板、底板、层板、抽屉轨道都必须与之接合. • 因此,旁板设计在32mm系列家具设计中至关重要.
四 32mm系统 怎么用?
• 机械设备中齿轮最小间距16mm; • 现代柜类家具最大钻孔直径不超过35mm,
要求钻头中心距不小于30mm;
• 以32mm为模数设计,和建筑规范正好匹配.
结构孔与底板 踢脚板的关系: B=1/2底板厚+h
板式家具的产品结构与加工工艺
板式家具的产品结构与加工工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII板式家具的产品结构与加工工艺板式家具，指以人造板为基材，为板件为主体，采用专用的五金连接件或圆木榫连接装配,以表面贴纸或者木皮，经封边、喷漆修饰而制成的家具。
同实木家具相比其主要有两点特征：一是不易变形，可拆卸安装，方便运输和仓储。
二是节约木材资源，提高木材利用率。
板式家具可分为：木皮板式家具、贴纸板式家具、实色板式家具、三聚氰胺类板式家具以及由以上类别的一种两种或多种组成的混合类别板式家具。
一、板式家具的结构1．产品部件自身的结构板式家具部件一般是以人造板为基材，表面进行覆面装饰的构件。
板式家具的主要基材有：中密度纤维板（简称中纤板）、刨花板、胶合板、细木工板、三聚氨胺板等。
目前公司板式产品主要以中纤板为基材，其部件按表面装饰材料可分为以下几种：1）中纤板贴木纹纸或木皮后做透明漆2）中纤板做实色漆，如银珠，白色，蓝色3）中纤板贴热压纸后封PVC边4）中纤板贴三聚氰胺浸渍纸后封PVC边中纤板厚度规格主要有：3，5，9，12，15，18，25mm七种厚度，当板件的设计厚度超过25mm时就需要加厚来实现。
板式家具部件的形式一般可分以下几种：1）实心板：当板件宽度较小时可考虑用实心板，如一些脚、柱类的板件。
2）空心板：当板件宽度较大且两面均为可视面时可考虑空心板内填蜂窝纸，如一些边板、层板类的板件。
3）边部加厚板：当板件宽度较大而只有一面为可视面时可考虑用边部加厚板。
如一些面板、底板类的板件。
4）弯板：当产品部件设计为曲面时就需要压弯板实现。
由多层3mm或5mm厚的板材加胶在特制的冷压模具中压制而成。
也可只用正反两块3mm或5mm厚的板材，中间2夹小木条加胶在模具中压制。
无论用哪种方法压成后其部件的厚度要满足部件的设计厚度。
2．产品部件之间的连接板式家具摒弃了框式家具中复杂的榫卯连接结构，而采用圆孔接合方式。
板式家具的结构特
板式家具的结构特点1. 引言板式家具是一种常见的家居产品，它采用板材作为主要材料，通过一定的结构方式进行组装和制作。
板式家具具有许多独特的结构特点，这些特点决定了其在家居设计中的重要地位。
本文将介绍板式家具的结构特点，并探讨其在家居设计中的应用。
2. 结构特点2.1. 材料选择板式家具的主要材料是板材，常见的有密度板、刨花板和纤维板等。
这些板材经过加工处理，可以具备较好的韧性和稳定性。
与实木家具相比，板式家具的材料选择更加灵活多样，能够满足不同设计需求。
2.2. 拼接方式板式家具的拼接方式主要有插销拼接、胶水拼接和榫卯拼接等。
插销拼接是常用的一种方式，通过在板材上预先开孔，将插销插入实现固定。
胶水拼接则是通过使用胶水将板材粘接在一起，形成稳固的结构。
榫卯拼接是一种传统的木工拼接方式，通过制作榫头和卯榫，在它们之间形成准确的契合，保证家具的稳定性。
2.3. 结构设计板式家具的结构设计需要考虑多个因素，包括承重能力、稳定性和易于组装等。
在设计过程中，通常会采用加强筋、支撑架和各种连接件来增加结构的稳定性。
此外，板式家具还可以根据具体的需求进行模块化设计，便于搬迁和组装。
3. 应用案例3.1. 衣柜板式家具在衣柜设计中广泛应用。
其结构特点使得衣柜可以根据不同尺寸需求进行定制，并具备较强的稳定性和承重能力。
此外，板式家具的拆装性也使得衣柜可以方便地搬迁和安装。
3.2. 书桌板式家具在书桌设计中也有着广泛的应用。
其结构设计可以满足书桌的日常使用需求，并且各种连接件的运用可以增加书桌的稳定性。
此外，板式家具在书桌设计中还能够充分考虑电线的走向和布局，提供更好的使用体验。
3.3. 餐桌板式家具在餐桌设计中同样具有重要作用。
其结构特点可以满足餐桌的承重需求，并且板材的加工工艺可以使得餐桌表面具备一定的耐磨性和抗污能力。
此外，板式家具还可以根据餐桌的使用场景设计不同的形状和尺寸。
4. 总结板式家具作为一种常见的家居产品，具有独特的结构特点。

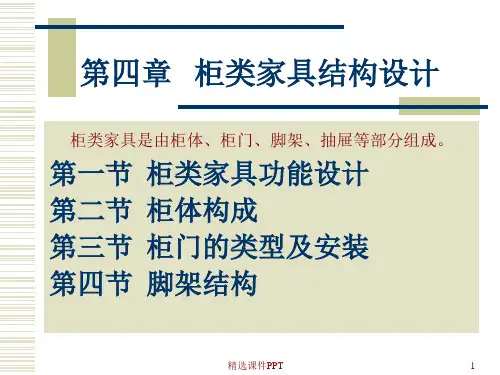

柜类家具结构设计---第四章PPT课件
精选课件PPT
22
第二节 柜体构成
精选课件PPT
23
第二节 柜体构成
木条（角铁）加螺钉：通过方木条或角铁 分别向旁板与顶板上拧入木螺钉，使两板 接合，操作简单，但不能多次拆装，价格 低廉，使用方便。
精选课件PPT
24
第二节 柜体构成
圆榫连接：接合部位钻好孔，孔内壁涂胶， 插入圆榫。适用于固定结构。
精选课件PPT
5
第二节 柜体构成
一、柜体结构与构成形式
1、柜体结构分类：柜体结构根据材料、构成的形 式，有不同的结构组成。有框式、板式、拆装等 结构。
2、构成形式：柜体由顶（面）板、底板、旁板、 背板、搁板、中隔板构成，主要形式有两种：
（1）顶板置于旁板之上。 （2）顶板齐于旁板中间。
精选课件PPT
精选课件PPT
9
第二节 柜体构成
4、本节主要讲述板式拆装结构的柜体。 大幅面的板件一般不采用实木拼板或框
架结构，可采用人造材料，以缓解木材紧 缺的矛盾，提高木材的利用率。同时，生 产工艺简单、便于实现机械化、自动化的 流水线，还便于运输、储存。
精选课件PPT
10
第二节 柜体构成
二、顶、底板与旁板的连接形式、特点和应用
1、连接形式设计原则 顶、底板与旁板的连接形式是指柜体的角部连接
形式，设计原则有三：
（1）了解各种连接件的结构性能和适应范围。 （2）结合产品质量、外观要求选择连接件。连接
件种类很多，有金属、塑料、尼龙等材料组成， 根据其连接结构原理可分为：螺栓式、偏心式。
（3）还要考虑连接件的供应和库存。
精选课件PPT
精选课件PPT
16
第二节 柜体构成
塞孔螺母连接件：常用于较高尺寸的柜类 家具顶、底板与旁板连接。当螺钉头露于 旁板外侧时，影响美观。螺母预埋入板件 中。

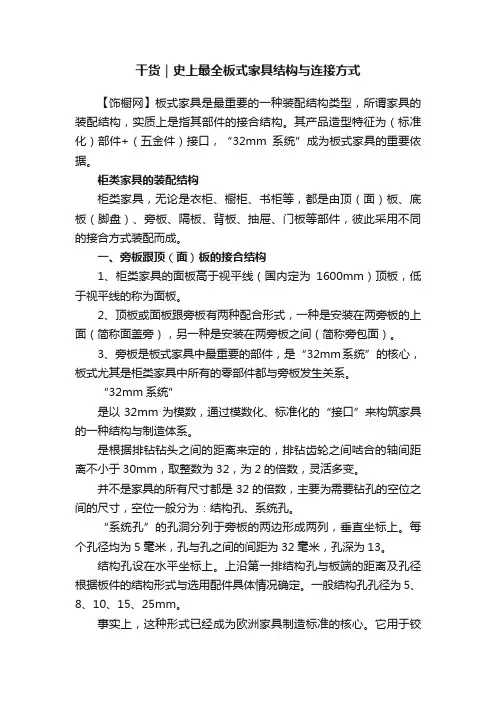

干货｜史上最全板式家具结构与连接方式
干货｜史上最全板式家具结构与连接方式【饰橱网】板式家具是最重要的一种装配结构类型，所谓家具的装配结构，实质上是指其部件的接合结构。
其产品造型特征为（标准化）部件+（五金件）接口，“32mm系统”成为板式家具的重要依据。
柜类家具的装配结构柜类家具，无论是衣柜、橱柜、书柜等，都是由顶（面）板、底板（脚盘）、旁板、隔板、背板、抽屉、门板等部件，彼此采用不同的接合方式装配而成。
一、旁板跟顶（面）板的接合结构1、柜类家具的面板高于视平线（国内定为1600mm）顶板，低于视平线的称为面板。
2、顶板或面板跟旁板有两种配合形式，一种是安装在两旁板的上面（简称面盖旁），另一种是安装在两旁板之间（简称旁包面）。
3、旁板是板式家具中最重要的部件，是“32mm系统”的核心，板式尤其是柜类家具中所有的零部件都与旁板发生关系。
“32mm系统”是以32mm为模数，通过模数化、标准化的“接口”来构筑家具的一种结构与制造体系。
是根据排钻钻头之间的距离来定的，排钻齿轮之间啮合的轴间距离不小于30mm，取整数为32，为2的倍数，灵活多变。
并不是家具的所有尺寸都是32的倍数，主要为需要钻孔的空位之间的尺寸，空位一般分为：结构孔、系统孔。
“系统孔”的孔洞分列于旁板的两边形成两列，垂直坐标上。
每个孔径均为5毫米，孔与孔之间的间距为32毫米，孔深为13。
结构孔设在水平坐标上。
上沿第一排结构孔与板端的距离及孔径根据板件的结构形式与选用配件具体情况确定。
一般结构孔孔径为5、8、10、15、25mm。
事实上，这种形式已经成为欧洲家具制造标准的核心。
它用于铰链底座、抽屉滑道、搁板等的安装。
“圆榫定位”（1）木方条+螺钉或螺栓接合可反复多次转折，经济实用，但影响顶板的外观美。
（2）木方条+螺钉接合经济美观，但装拆的次数不能过多，对玻璃门或无门的柜不宜用此方法接合。
（3）角尺连接件+螺钉接合经济美观，但装拆的次数不能过多，对玻璃门或无门的柜不宜用此方法接合。
