告诉你金属氧化物避雷器怎么选择
交流系统金属氧化物避雷器的选择
交流系统金属氧化物避雷器的选择摘要：介绍了用于中性点直接接地和非直接接地交流电力系统的金属氧化物避雷器（MOA）的选择方法。
以GB11032—2000为基础，结合安装点自然条件和系统条件(如当地环境条件、安装点的工频过电压、持续运行电压、操作通流能力、标称放电电流、污秽耐受能力等)，合理地选择MOA的保护特性和运行特性，以期取得良好的技术经济效益。
关键词：交流电力系统；金属氧化物避雷器；接地方式；保护特性；运行特性1概述三相交流电力系统中，作用于电器设备上的电压有运行工作电压、工频过电压、操作过电压、雷电过电压。
不同的自然环境条件及各种过电压对电力设备的安全运行构成威胁。
金属氧化物避雷器(MOA)的主要任务是将变电站内各类设备上的过电压限制在允许范围内，并使自身的损坏率控制在可接受的范围内。
从使用方面分类，金属氧化物避雷器的特性可分为保护特性和运行特性。
保护特性由保护水平决定；而运行特性则有额定电压、冲击通流能力（雷电通流能力，长持续时间耐受能力）、工频电压耐受时间特性、耐污性能、短路电流试验等级等决定，其中避雷器的短路电流试验等级主要由系统的容量和避雷器的安装点决定，具有独立的属性。
避雷器的保护特性和运行特性是互相制约的。
在系统条件一定，阀片性能一定的条件下，若避雷器的额定电压提高，则其允许的持续运行电压就高，耐受工频电压、能量吸收的能力随之提高，标称电流下的残压也随之提高，但保护裕度却会减小；反之，若避雷器的额定电压降低，则其允许的持续运行电压就低，耐受工频电压、能量吸收的能力随之降低，标称电流下的残压也随之降低，但保护裕度却会增大。
若对系统的接地方式、过电压的幅值及持续时间等情况掌握得清楚的话，就可以选择最佳的避雷器额定电压值，以取得较大的保护裕度；反之，若对系统的情况了解得不清楚、不准确，那么就要选择额定电压高一些的避雷器，这时避雷器的保护裕度就会小一些，被保护物的绝缘所受的电应力就会大一些。
金属氧化物避雷器的选择 图文 民熔
避雷器避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。
避雷器牌子选择个人推荐；民熔电气1、无间隙金属氧化物避雷器的选择选择的一般要求如下:(1)、应按照使用地区的气温、海拔、风速、污染以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装出最大故障电流，选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2、主要特性参数选择(1)、持续运行电压Uc .中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统，如单相接地故障能在10s以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取:10s及以内切除故障U。
2U1后2h及以上切除故障3~10kV 1.0~1. 1U，35~66kV Uc≥UL至于10s~2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。

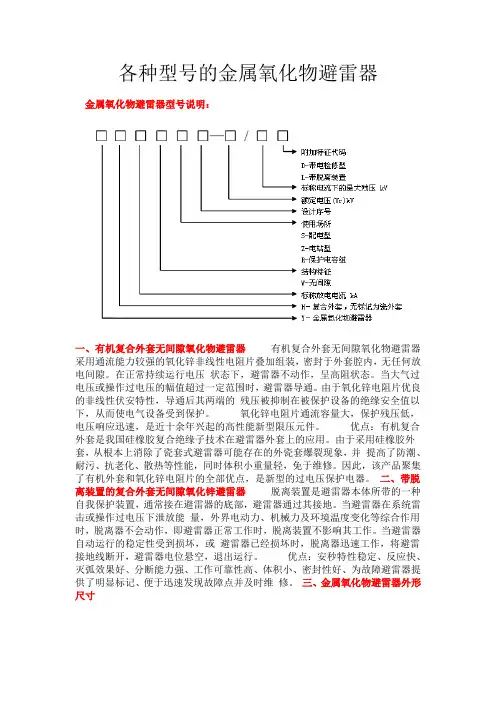

各种型号的金属氧化物避雷器
各种型号的金属氧化物避雷器金属氧化物避雷器型号说明：一、有机复合外套无间隙氧化物避雷器有机复合外套无间隙氧化物避雷器采用通流能力较强的氧化锌非线性电阻片叠加组装，密封于外套腔内，无任何放电间隙。
在正常持续运行电压状态下，避雷器不动作，呈高阻状态。
当大气过电压或操作过电压的幅值超过一定范围时，避雷器导通。
由于氧化锌电阻片优良的非线性伏安特性，导通后其两端的残压被抑制在被保护设备的绝缘安全值以下，从而使电气设备受到保护。
氧化锌电阻片通流容量大，保护残压低，电压响应迅速，是近十余年兴起的高性能新型限压元件。
优点：有机复合外套是我国硅橡胶复合绝缘子技术在避雷器外套上的应用。
由于采用硅橡胶外套，从根本上消除了瓷套式避雷器可能存在的外瓷套爆裂现象，并提高了防潮、耐污、抗老化、散热等性能，同时体积小重量轻，免于维修。
因此，该产品聚集了有机外套和氧化锌电阻片的全部优点，是新型的过电压保护电器。
二、带脱离装置的复合外套无间隙氧化锌避雷器脱离装置是避雷器本体所带的一种自我保护装置，通常接在避雷器的底部，避雷器通过其接地。
当避雷器在系统雷击或操作过电压下泄放能量，外界电动力、机械力及环境温度变化等综合作用时，脱离器不会动作，即避雷器正常工作时，脱离装置不影响其工作。
当避雷器自动运行的稳定性受到损坏，或避雷器已经损坏时，脱离器迅速工作，将避雷接地线断开，避雷器电位悬空，退出运行。
优点：安秒特性稳定、反应快、灭弧效果好、分断能力强、工作可靠性高、体积小、密封性好、为故障避雷器提供了明显标记、便于迅速发现故障点并及时维修。
三、金属氧化物避雷器外形尺寸避雷器型号D（mm）h（mm）H（mm）伞数重量（kg）YH5WS1-17/50 90 190 260 5 1.5 YH5WZ1-17/45 92 190 260 5 1.7避雷器型号D（mm）h（mm）H（mm）伞数重量（kg）YH5WS1-17/50L 90 210 286 6 1.8 YH5WZ1-17/45L 92 220 296 62.0交流无间隙金属氧化物避雷器技术性能指标典型的电站型和配电型避雷器电气特性GB11032产品型号系统额定电压kv（有效值）避雷器额定电压kv（有效值）避雷器持续运行电压kv（有效值）陡波冲击电流下残压kv（峰值）雷电冲击电流下残压kv（峰值）操作冲击电流下残压kv（峰值）4/10us大电流冲击耐受kv（峰值）直流1mA电压kv不小于2ms方波电流峰值A不小于YH5WS-5/15 3 5 4.0 17.3 15.0 12.8 65 7.5 75(150) YH5WS-10/30 6 10 8 34.6 30 25.6 65 15 75(150) YH5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WS-17/50L 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) Y5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WZ-5/13.5 3 5 4.0 15.5 13.5 11.5 65 7.2 150(200) YH5WZ-10/27 6 10 8 31 27 23.0 65 14.4 150(200) YH5WZ-17/45 10 17 13.6 51.8 45 38.3 65 24 150(200) YH5WZ-51/134 35 51 40.8 154 134 114 100 73(76) 400(600) 注：括号内为企业内控参数，下同。
避雷器主要特性及参数选择 图文 民熔
避雷器避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器,方能发挥其应有的防雷保护作用。
1、无间隙金属氧化物避雷器的选择选择的一般要求如下:(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值,选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值, 线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2.主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器,其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统，如单相接地故障能在10s以内切除,其Uc 何按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取:10s及以内切除故障U。
2U132h及以上切除故障3~ 10kV 1.0~ 1.1UL, 35~ 66kV Uc2UL至于10s~2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。
避雷器参数选择
避雷器参数选择第一篇：避雷器参数选择复合外套氧化物避雷器参数选择1.避雷器选型总体原则避雷器选型的一般原则如下。
(1)根据被保护对象选择避雷器类型。
(2)按系统中长期作用在避雷器上的最高电压确定避雷器的持续运行电压。
(3)估算通过避雷器的雷电放电电流幅值，选择避雷器的标称放电电流。
(4)根据被保护设备的额定雷电冲击耐受电压和操作冲击耐受电压，按照绝缘配合系数的要求，留够绝缘裕度，确定避雷器雷电冲击保护水平和操作冲击保护水平。
2、避雷器额定电压：施加避雷器端子间的最大允许工频电压有效值，按照此电压所设计的避雷器，能在所规定的动作负载试验中确定的暂时过电压下正确地工作。
（1）按IEC 标准规定，避雷器在注入标准规定的能量后，必须能耐受相当于额定电压数值的暂时过电压至少10s。
（2）避雷器额定电压选择。
避雷器额定电压可按(下)式选择Ur≥kUt(1)式中：Ur——避雷器额定电压，kV；k——切除短路故障时间系数，10s 及以内切除故障k=1.0，10s 以上切除故障k=1.3；Ut——暂时过电压，kV。
在选择避雷器额定电压时，仅考虑单相接地、甩负荷和长线电容效应引起的暂时过电压，可按表3选取即：10kV避雷器额定电压选17kV；35kV避雷器额定电压选54KV。
3、避雷器的标称放电电流的选取避雷器的标称放电电流分lkA、1．5kA、2．5kA、5kA、10kA 和20kA共6个等级。
确定避雷器的额定电压后，对照《交流电力系统金属氧化物避雷器使用导则》中避雷器分类表，可查出相应的避雷器标称放电电流等级。
一般保护110kV一220kV设备的避雷器选10kA；保护35kV以下设备的避雷器选5kA；变压器中性点避雷器选1.5kA。
即:油田配电线路选取标称电流为5kA.在确定避雷器的标称放电电流时，按照《交流无间隙金属氧化物避雷器》GBll032--2000附录K给出的各标称放电电流等级的避雷器每单位额定电压下典型的最大残压范围，用各设备额定雷电冲击电流的耐受电压值除以1．4得到允许的最大残压值，再除以相应电压等级下选定的避雷器的额定电压值得到一个比值(这个比值为允许的最大值)，在附录K中，查出相应的额定电压和雷电冲击保护水平栏中对应的最相近的放电电流等级，也可得到选定的避雷器标称放电电流等级。
避雷器全参数及选型原则.之欧阳家百创编
金属氧化物避雷器的选择欧阳家百（2021.03.07）避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。
1、无间隙金属氧化物避雷器的选择选择的一般要求如下：(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。
(2)、按照被保护的对象确定避雷器的类型。
(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。
(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。
(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。
(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。
(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。
(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。
(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。
(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。
2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。
在中性点非直接接地系统，如单相接地故障能在10s以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取：10s及以内切除故障2h及以上切除故障3～10kV 1.0～1.1U L，35～66kV Uc≥U L至于10s～2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。
浅谈氧化锌避雷器的分类及选型
浅谈氧化锌避雷器的分类及选型摘要：概述避雷器的简要分类，探讨在多种场合的应用，如何确定避雷器的型号及几个重要参数。
关键词：避雷器；分类；选型1 概述为防止电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏，必须在规定的位置设置过电压保护装置。
避雷器是最常用的过电压保护装置。
避雷器经历了保护间隙、排气式避雷器、阀式避雷器、磁吹避雷器等阶段的发展之后，在70年代出现了金属氧化物避雷器。
金属氧化锌避雷器性能优异，在工程中得到了广泛的应用。
在工程实施中如何正确选型非常重要，关系着设备的安全运行，本文拟在这方面作一些探讨，并对单相交流金属氧化锌避雷器的主要参数进行说明。
2氧化锌避雷器选型的主要参数及选型2.1 依据JB/T 8459-2011《避雷器产品型号编制方法》，交流金属氧化物避雷器型号结构如下：产品型式：Y—表示瓷套式金属氧化物避雷器；YH(HY)—表示复合外套金属氧化物避雷器。
标称放电电流：用来划分避雷器放电电流等级的，具有8/20波形的雷电冲击电流峰值。
根据GB11032-2010,氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5 kA 五类。
根据GB11032-2010的建议，不同的电压等级及避雷器的使用场所确定避雷器的标称放电电流。
结构特征：W—表示无间隙；C—表示串联间隙；B－表示有并联间隙。
使用场所：S—适用于配电；Z—适用于变电站；R—适用于保护电容器组；D—适用于旋转电机；N-适用于变压器或旋转电机的中性点；F-适用于气体绝缘金属封闭开关设备；B-适用于阻波器；T—适用于电气化铁道；A适用于换流站交流母线；FA适用于换流站交流滤波器。
附加特性：TL-避雷器附带脱离器；F带电插拔避雷器；P-不带电插拔避雷器；W—重防污地区；G—高海拨地区；T—湿热带地区；YJ-液浸式。
2.2额定电压避雷器额定电压是施加到避雷器端子间的最大运行工频电压有效值，它是表明避雷器运行特性的一个重要参数，但它不等于系统标称电压。
避雷器选型
3~220kV金属氧化物避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。
有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。
二、使用条件a)适用于户内、外；b)环境温度-40℃~+40℃；c)海拔高度不超过3000m（瓷套式不超过1000m）；d)电源频率不小于48Hz、不超过62 Hz；e)长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f)地震烈度8度及以下地区；g)最大风速不超过35m/s。
三、产品型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：□□□□□—□/□□-□防污等级附加特性代号标称放电电流下残压避雷器额定电压设计序号（用阿拉伯数字表示）使用场所结构特征标称放电电流产品型式产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙使用场所：S—表示配电型Z—表示电站型R—表示并联补偿电容器用D—表示电机用T—表示电气化铁道用X—表示线路型附加特性：W—表示防污型G—表示高原型TH—表示湿热带地区用DL—表示电缆型避雷器（优点：产品采用全密封结构，缩小相间距离，爬电距离大。
）防污等级：3－表示Ⅲ级防污四、选型用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
五、金属氧化物避雷器用途及主要参数1．配电型是用于保护相应电压等级的开关柜、变电压、箱式变、电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
告诉你金属氧化物避雷器怎么选择
金属氧化物避雷器的选择是电力系统主要的防雷装置之一。
只有正确选择避雷器，才能发挥其应有的防雷作用。
（一）无隙金属氧化物避雷器选型的一般要求如下：
1.根据使用区域的气温、海拔、风速、污染、地震等条件，以及额定电压、最高电压，确定金属氧化物避雷器的环境条件，系统的额定频率和中性点应连接短路电流值和接地故障持续时间决定避雷器的系统运行条件。
2.根据保护对象确定避雷器的类型。
3.根据长期作用在避雷器上的最高电压，确定避雷器的连续工作电压。
4.根据避雷器安装现场临时过电压的幅值和持续时间，选择避雷器的额定电压。
5.估算避雷器的放电电流幅值，选择避雷器的标称放电电流。
6. 根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝对配合的要求确定避雷器的雷电过电压保护等级和操作过电压保护等级。
7.估算避雷器的冲击电流和能量，选择避雷器的试验电流幅值、线路放电耐受试验水平和能量吸收能力。
8.根据避雷器安装位置的最大故障电流选择避雷器的泄压等级。
9.根据避雷器安装地点的环境污染程度，选择避雷器瓷套的泄漏比距离。
10.避雷器的机械强度应根据导线张力、风速、地震等条件选择。
11.当避雷器不能满足绝缘配合要求时，可采取适当降低其额定电压或额定放电电流水平或提高被保护设备的绝缘水平等补救措施。
（2）主要特性参数选择（1），连续工作电压Uc
对于中性点直接接地系统的相间无间隙MOA，UC可选择不低于系统最高相电压。
在中性点间接接地系统中，如果单相接地故障能在10s内排除，其UC仍可以按不小于选择，但由于我国大多数中性点间接接地系统允许带接地故障运行2小时以上，所以UC可按以下选择原则：105内切除故障u.2u1/52h及以上，切除故障3~10kV 1.0~1.1L，35~66kV ueul，时间10s~2H，可选择2H以上，也可根据避雷器工频耐压特性曲线。
（3）。
额定电压ur ur是指避雷器两端最大允许工频电压的有效值。
在60℃注入规定的能量后能承受额定电压ur 10s，在UC下能承受30min，以保持热稳定性。
（4）临时过电压ur临时过电压UT是确定避雷器额定电压的依据。
在选择ur时，主要考虑了单相接地、甩负荷和长线路电容效应引起的工频电压升高。
可根据以下条件选择振幅。
①中性点间接接地系统：3~10kV ur=1.1um 35~66kV，ur=um②中性点直接接地系统：110~220kV U4=140A/5线侧u，=14ua/5。
