浆砌片石技术交底

技术交底书表格编号
1310 项目名称新建和顺至邢台铁路省道S322道路改移工程
交底编号路（技）03
工程名称路基浆砌片石
设计文件图号施工设计图
施工部位浆砌片石
交底日期2018.3.27
技术交底内容：浆砌片石工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路省道S322道路改移工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路先期段工程HXZQ-X标段内浆砌片石工程。

二、工程概况
新建和顺至邢台铁路先期段省道S322道路改移工程内浆砌片石工程内容主要有：护肩、骨架护坡、路堤边坡防护脚墙、边坡平台、路堤侧沟、侧沟平台、天沟。

砌体工程采用M7.5浆砌片石进行。

浆砌片石护坡：脚墙底宽8.75cm,顶宽0.6cm；坡率1:1.5，M10浆砌片石护砌厚度0.3m，下面有0.1m砂砾垫层；
骨架护坡：主骨架厚0.3m，拱骨架厚0.3m；拱形护坡，每5个拱设置2cm宽沉降缝，缝内用沥青麻絮沿墙内外填塞20cm深。

C25预制块体积为6x18x30立方厘米。

窗式护面墙:平台厚0.3m,宽2m，最高坡顶处护砌平台宽1m厚0.25m。

斜坡厚度0.4m,拱顶镶边厚0.47m(坡率为1:1.25)；拱顶镶边厚0.6m(坡率为1:1. 5),弧形镶边处预制块长0.35m；脚墙底宽0.9m，顶宽0.6m。

边坡平台：厚0.3m，宽≥2.0m；
路堑侧沟平台：厚0.3m，宽2.0m；；
平台截水沟及路堤侧沟（梯形沟）：厚0.3m。

堑顶坡面较陡截水沟可设底宽0.5m,深0.6m的矩形沟。

新建和顺至邢台铁路先期段工程施工技术交底签到表。

浆砌片石工程技术交底

浆砌片石工程技术交底浆砌片石工程施工技术交底一、施工工艺交底：1．浆砌片石挡土墙施工：挡土墙施工严格按照施工设计图纸要求进行施工，确保路基稳定，其施工工艺如下：施工工艺流程：测量放样---基础开挖---基础砌筑---墙身砌筑---勾缝---养护1）采用全站仪放出墙址路基中心线及主轴线、墙顶轴线，并做好控制桩的保护。

2）按照设计尺寸要求进行基础开挖，基础施工时做好排水设施，确保基础施工质量，若基底岩层有外露的软弱夹层，应在墙址前做封面防护。

3）基础采用M7.5浆砌片石砌筑，砌筑时紧靠坑壁砌筑，并用砂浆将间隙塞满，使基础与岩层形成整体，基础分段跳槽开挖，每开挖一段立即砌筑一段，每段宜不大于10m。

4）基础砌筑完后进行基础回填土，并用打夯机进行夯实，基坑应随砌筑分层回填夯实，并在表面留3%的向外斜坡，砌体应分层座浆砌筑，砌筑上层时，不应振动下层。

砌体砌筑完成后，应进行勾缝。

5）采用M7.5浆砌片、块石砌筑，10号砂浆勾凹缝，σ=350KPa，石料抗压强度应≥40 MPa，片石最小厚度为≥20cm，一条边长≥30cm。

6）挡土墙每砌筑一段设伸缩缝一道，采用沥青麻絮沿墙内、外、顶三边填塞，深度不小于15 cm。

7）墙身采用埋设φ10cmPVC管设置泄水孔，布置间距为1～3米，上下交错布置，渗水丰富地方适当加密泄水孔，最低排泄水孔的底部应高出地面30 cm，在泄水孔进口处设置透水土工布，面积为1m2。

8）挡土墙的沉降伸缩缝设置原则为：纵向每10m~15m长设一道沉降伸缩缝，缝宽2~3cm，以沥青麻絮填塞，。

9）挡土墙的基础墙身应满足：临河道有冲刷处挡土墙基础底面应置于局部冲刷线以下不小于1m，在风化软质岩层不小于1.0米。

10）当墙身的强度达到设计强度的75%时，方可进行回填等工作。

在距墙背0.5~1.0以内，不宜用重型振动压路机碾压。

2．浆砌片石排水工程施工：排水工程同路基土石方工程同步施工，根据两阶段施工图纸设计要求，结合施工段的地形、地质等条件进行施工，确保路基的质量和稳定性，具体施工工艺如下：1）边沟施工工艺流程为：测量放样─基础开挖─铺砌M7.5浆砌片石─安装C25砼预制盖板─现浇C20砼帽石①挖方路段设置宽60cm、深80 cm的矩形边沟。

浆砌片石技术交底1

浆砌片石技术交底1浆砌片石技术交底目前我标段挡墙、截水沟等砌体工程已展开施工，为确保工程质量，以及砌体工程的规范标准施工，现将浆砌片石砌筑技术交底如下：一、所用材料1、石料：所用石料应采用长石石英砂岩块石，形状大体方正，其直径和厚度不得小于30cm。

镶面石直径大约50cm，要求修面。

石料表面应清洗干净，风化的石料严禁使用。

2、砂浆（1）砂浆为M7.5砂浆，严格按照试验室给定的配合比采用机械拌制，严禁采用人工拌合。

将砂浆存放于铁皮或木板上，严禁存放在地上。

砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。

拌合的砂浆应在3-4小时内用完，气温超过30度时拌合的砂浆应在2-3小时内用完，已凝结的砂浆严禁使用。

在施工时,严格遵守拌合料的质量比,不得使用体积比。

砂子等材料的称量必须以试验室验收过的量测工具为准。

（2）砂浆试件的制作每拌合100m3(不足100m3按100m3计)或每一个工作日制作一组试件，一组试件由6块试块组成，试模尺寸为70.7×70.7×70.7mm。

制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂的试模中，用捣棒（直径为20mm、长度200mm的钢棒，底面加工成平面）对每层砂浆沿螺旋方向均匀插捣25次。

第二次插捣完毕后，用抹刀沿模壁插数次，使砂浆高出模壁6～8mm。

试件成型后0.5～1小时，再用抹刀刮掉多余砂浆，并抹平表面覆盖养护，养护温度25℃左右。

养护24小时后，进行脱模并送至试验室进行养护。

二、浆砌边沟、截水沟1、测量放线：根据实际地形以及结合桥涵结构物放出截水沟、急流槽的开挖线，并用石灰标出开挖轮廊线，确保超欠挖能控制在允许范围内。

测量放样应适当加密，确保沟体线形美观，达到线型顺适、圆滑，截水沟距路堑开挖线至少5m。

2、基坑开挖1基坑开挖前应白灰洒出开挖边线，并保护好中线及高程的控制桩。

基坑采用人工配合小型机具开挖，开挖至距基底20～30cm，然后改人工开挖至设计标高并修坡、清底。

浆砌片石挡土墙施工安全技术交底

浆砌片石挡土墙施工安全技术交底1. 施工前准备工作1.1 施工场地环境检查在施工前，必须对施工场地进行环境检查，检查内容包括地形、地貌、岩体、水源情况等，以确定施工的可行性。

对于管理员工程、工地道路、仓储用房的附属工程等，要对附属工程的施工作业进行评估分析，根据评估结果确定施工方法和施工时的危险源。

1.2 施工场地布置施工场地布置是为保证施工安全和施工效率，必须进行的准备工作。

在施工之前，需要将施工区域清除干净，将工地道路、仓储用房的附属工程等结构物进行划分，确定实验室位置，为施工后的使用提供便利。

同时对周边的环境进行评估分析，如土质、岩石、水流等，以确定施工时的危险源。

1.3 施工设备与器具准备在施工前，必须准备好施工所需的设备和器具，包括挖掘机、推土机、吊装机、浆砌机、巡视灯、安全带、安全帽、鞋子等。

设备的选择和器具的使用必须符合安全规定，确保施工时不会发生意外事件。

2. 浆砌片石挡土墙施工技术交底2.1 施工方案和流程施工方案是施工的蓝本，必须制订合理的施工方案，保证施工质量、效率和安全。

确定施工方案后，再按照施工流程进行实施。

具体施工流程分为以下几步：1.测量用绳标出挡土墙的范围，按照等高线进行勾勒。

2.按设计深度进行挖土。

3.根据挡土墙高度进行基础的处理。

4.安放排水管道和水池。

5.进行篦毛，并拔出大块岩石。

6.开始浆砌。

2.2 浆砌片石挡土墙的浆料配制浆料的质量直接影响施工的气密性和耐水性。

浆砌片石挡土墙的浆料配制应该按照设计方案和相关规定进行，以保证浆料的质量。

2.3 浆砌施工注意事项浆砌片石挡土墙的浆砌施工有以下注意事项：1.浆砌机的操作人员必须经过专业培训、熟悉操作规程及安全知识。

2.浆砌机应根据设计方案按规定间距、行距进行摆放。

3.要保证石块上表面有湿度，石块与墙体间面犁高度必须充足，墙体犁高度顶部必须偏低，以充分发挥浆料的粘结作用。

4.在墙体阴角处不能出现空麻，墙顶必须压实，墙体表面不能出现泛浆现象。

浆砌片石挡墙技术交底

13、砌体完工后及时清除积土，疏通排水沟，整理现场。
二，安全管理
1、进入施工区域的人员要穿戴整齐，戴安全帽（正确佩带，系扣要下放扣紧）；高处砌筑需
要搭架子作业时，现场做好安全防护，铺设木板，竹夹板，挂安全网等安全防护设施。必须检
查脚手架的稳定性，并配安全绳，防坠器；
2、转运片石时，注意安全，避免被片石砸伤；
浆砌片石挡墙技术交底
单位名称：贵州桥梁建设集团有限责任公司
工程名称
里程桩号
交底部分
浆砌片石挡墙部分
施工部位
挡墙部分
一，施工技术
1、挡土墙砌筑前先进行现场勘察根据现场施工放样，砌筑时应先两面立杆挂线或样板挂线，夕卜面线应顺直整齐，逐层收坡；砌筑过程中经常校正线杆，以保证砌体各部尺寸符合技术交底要求。
满，无空洞、宽逢、大堆砂浆填隙和假缝。
5、各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，坚缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。
6、砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
7、所有石料均应座浆在新拌的水泥砂浆上，砂浆采用重量比配料，砂浆拌和机拌制，控制拌和时间，保证拌和出的砂浆均匀饱满。砂浆必须具有良好的和易性，其稠度以标准圆锥体沉入度表示，用于石砌体时宜为50~70mn气温较高时可适当增大.零星工程用砂浆的稠度，也可用直观法进行检查，以用于能将砂浆捏成小团，松手后既不松散又不由灰铲上流下为度。砂浆的拌和宜用机械拌和，拌和时间宜为3~5mi n。砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在3~4h内使用完毕；在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。每50m3砌体取试件1组，砂浆中砂料宜用中砂或粗砂，砂的最大粒径不宜大于5mm

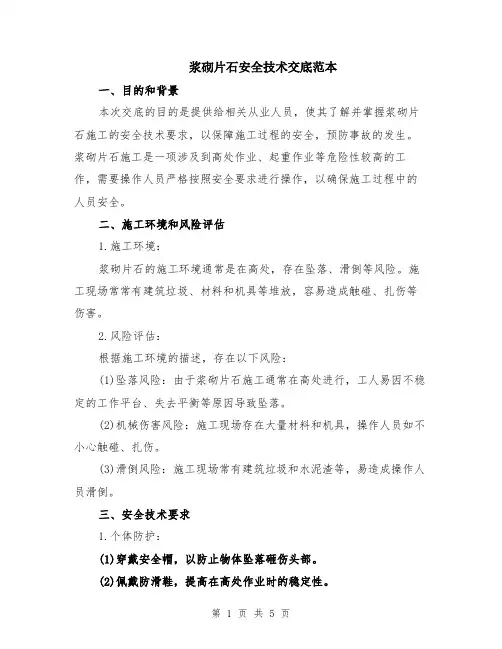

浆砌片石安全技术交底范本（2篇）

浆砌片石安全技术交底范本一、目的和背景本次交底的目的是提供给相关从业人员，使其了解并掌握浆砌片石施工的安全技术要求，以保障施工过程的安全，预防事故的发生。

浆砌片石施工是一项涉及到高处作业、起重作业等危险性较高的工作，需要操作人员严格按照安全要求进行操作，以确保施工过程中的人员安全。

二、施工环境和风险评估1.施工环境：浆砌片石的施工环境通常是在高处，存在坠落、滑倒等风险。

施工现场常常有建筑垃圾、材料和机具等堆放，容易造成触碰、扎伤等伤害。

2.风险评估：根据施工环境的描述，存在以下风险：(1)坠落风险：由于浆砌片石施工通常在高处进行，工人易因不稳定的工作平台、失去平衡等原因导致坠落。

(2)机械伤害风险：施工现场存在大量材料和机具，操作人员如不小心触碰、扎伤。

(3)滑倒风险：施工现场常有建筑垃圾和水泥渣等，易造成操作人员滑倒。

三、安全技术要求1.个体防护：(1)穿戴安全帽，以防止物体坠落砸伤头部。

(2)佩戴防滑鞋，提高在高处作业时的稳定性。

(3)穿戴防护手套，以防止触碰到锋利的材料或机具。

(4)佩戴护目镜和口罩，防止灰尘和异物进入眼睛和呼吸道。

2.作业平台的搭设：(1)搭设稳定、牢固的作业平台，确保施工人员能够安全稳定地进行工作。

(2)禁止在不稳定的作业平台上工作，如脚手架、梯子等存在不稳定的情况，应及时修复或更换。

3.高处作业的安全要求：(1)禁止进行未经培训的高处作业。

(2)施工人员在高处作业时，应紧扣安全绳，保持身体平衡。

(3)高处作业时不得随意移动或踩踏脚手架或其他临时设施。

4.起重作业的安全要求：(1)提前进行起重设备的维护和检修，确保其正常运行。

(2)起重作业时应保证操作人员清晰地看到起重物体的运动轨迹和周围环境。

(3)起重作业时，应根据起重物体的重量和形状，选择合适的起重设备和起重工艺。

四、应急预案1.突发事故的应急处理：(1)一旦发生坠落、滑倒等事故，应立即停止工作，确保施工人员的安全。

浆砌片石挡墙技术交底

浆砌片石挡墙技术交底1、合同主体11 甲方（发包方）：＿___________________________12 地址：＿___________________________13 法定代表人：＿___________________________14 联系方式：＿___________________________15 乙方（承包方）：＿___________________________16 地址：＿___________________________17 法定代表人：＿___________________________18 联系方式：＿___________________________2、合同标的21 本合同的标的为浆砌片石挡墙的施工技术交底及相关工作。

22 浆砌片石挡墙的具体规格、尺寸、位置等技术要求应符合国家及行业相关标准，并满足甲方的设计要求。

23 施工过程中所需的材料、设备等由乙方负责采购和准备，但应符合甲方规定的质量标准和技术参数。

3、权利义务31 甲方权利义务311 有权对乙方的施工过程进行监督和检查，确保施工符合技术交底要求。

312 按照合同约定及时支付工程款。

313 提供施工所需的必要技术资料和现场条件。

32 乙方权利义务321 有权要求甲方按照合同约定支付相应款项。

322 严格按照技术交底要求进行施工，确保施工质量和进度。

323 遵守施工现场的管理规定，做好安全防护工作，对施工过程中的安全事故负责。

324 负责施工过程中的环境保护，避免对周边环境造成污染。

4、违约责任41 若甲方未按照合同约定支付工程款，每逾期一天，应按照未支付金额的具体比例向乙方支付违约金。

42 若乙方未按照技术交底要求进行施工，导致工程质量不合格，应负责无偿返工直至合格，并承担由此给甲方造成的损失。

43 若乙方未按照合同约定的工期完成施工，每逾期一天，应按照合同总价的具体比例向甲方支付违约金。

2024年浆砌片石安全技术交底(三篇)

2024年浆砌片石安全技术交底一、浆砌片石作业主要存在列危险源、危害因素：1、未按规定使用劳保用品，造成物体打击事故。

2、边坡上下同时作业，滚石落下造成人员伤亡。

3、搬运石头由于人员疏忽大意砸伤脚。

4、雾雨天未设防滑设施和安全警示牌，造成其他伤害。

5、现场用电不符合要求，造成触电事故。

二、预防措施：1.操作人员必须经过培训上岗，遵守操作安全规程。

进入施工现场所有作业人员佩戴好安全帽，不得穿拖鞋、短裤进入施工现场，遵章守纪，听从指挥，严禁酒后作业，。

2.在基坑周围两米范围设密目网，并挂安全警示牌。

3.施工操作平台必须按规范要求搭设、稳固可靠，并经安全员验收合格后方可使用。

4、所有作业人员上岗前接受安全技术、环保交底，熟悉相关安全操作规程。

5、石料的质量和规格及砂浆所用材料的质量和规格应符合设计要求，按规定配合比施工。

6、砌筑片石的地基承载力必须满足设计要求。

7、砌筑应分层错缝，浆砌时坐浆挤紧，嵌填饱满密实，不得有空洞；干砌时不得松动、叠砌和浮塞。

8、作业人员在搬运石头的时候应注意安全，要量力而行，防止搬运石头砸伤脚，并注意滚石危险；在破解片石时，要背向行人方向，以免片石飞溅伤人。

9、在砌筑片石时边坡上下不得同时作业，上下作业应距离5米以上的距离，防止滚石落下伤人。

10、进行砌筑时应检查和注意边坡土质情况的变化，材料堆放应距离边坡1米以外。

11、遇雨天应做好防雨准备，设置安全警示标志，防止坍塌事故的发生。

12、现场用电设施必须有专人负责，必须三级配电两极保护，每台用电设备接电按一机、一闸、一漏、一箱配置，野外作业照明应用防爆型灯具和防水插座，另设开关箱，并且配电箱要在下班后上锁。

13、发电机、配电箱、开关箱、电焊机、电动机等用电设施设备均应挂设触电警示标志，现场照明设施及其它用电设备的电线必须埋地60cm以上，严禁现场乱拉乱扯。

14、施工现场的发电机、用电设备必须做好防雨设施，照明的碘钨灯必须有可靠的安全防护装置。

浆砌片石挡墙技术交底

浆砌片石挡土墙施工技术交底（一级）二、施工准备1、设备、机具、辅助材料（1）砂浆拌和设备：砂浆搅拌机或滚筒式搅拌机、原材料称重器具。

（2）安全设备：安全警示牌、安全绳、安全防护栏（3）人员浆砌工程技术交底培训2、主要材料（1）砂浆：M7.5号或M10号，根据设计要求确定不同部位的砂浆强度。

（2）石材：质地均匀，无裂缝，不易风化。

石材强度等级：MU40及以上。

（3）片石：经爆破后选择所得的形状不规则的、边长及厚度一般不小于15cm 的石块，其中一条边长不小于30cm，体积不小于0.01m3，卵石不得使用。

（砌筑时如用小片石垫平、垫稳，可不受此限）3、作业条件（1）石料、砂浆在坡面上运输的设备已准备完成（2）一般情况下，砌筑前应使石料表面湿润（3）砂浆的和易性、保水性能满足要求三、操作工艺1、测量放线根据设计图纸，按照道路、高程点测放挡墙的平面位置和纵段高程。

在基础或垫层表面弹出轴线及墙身线。

2、基础开挖在开挖过程中，选择合适的基坑开挖边坡，如地质情况较差则应减少开挖长度或分段跳槽开挖或设置适当的支护，确保工人人身安全。

开挖土及时运到指定的弃土场，不得在四周乱堆乱放。

如为准备回填则应堆放在安全、合适的地点。

为避免超挖，最后一般以工清理基坑为主。

3、地基承载力检测基坑开挖到设计高程后，应进行地基承载力检验，地基承载力在0.3MPa以下的可采用轻型触探仪，在0.33MPa以上的可采用重型触探仪进行检测，地基承载力不能满足要求的，报监理工程师和设计单位进行变更处理。

对于排水沟，截水沟、护坡、护面墙等浆砌片石工程，没有地基承载力要求的，可不检测，但应对基底进行拍实。

4、基坑验收经检测地基承载力满足设计要求，测量人员对基底高程、轴线进行复核，请监理工程师进行验收。

5、砂浆、砼拌制砂浆全采用机械搅拌，投料顺序应先倒砂、水泥、掺合料，最后加水。

搅拌时间宜为3～5min，不得少于90s。

砂浆稠度应控制在50mm～70mm。

浆砌片石技术交底

浆砌石块砌筑技术交底一、浆砌片石砌筑要求1、片石应分层砌筑，宜以2-3层砌块组成一工作层，每一工作导的水平缝应大致找平。

各工作层竖缝应相互错开，不得贯通。

2、片石镶面应对片石进行修整大致方正，镶面片石之间砌缝应不大于4cm，且砌缝应横平竖直。

3、较大的砌块应使用于下层，安放砌块时应选取形状及尺寸较合适的砌块，尖锐部分应去除。

二、浆砌块石砌筑要求1、块石形状符合有关文件要求，块石表面平整度要求不超过3mm。

2、石块应平砌，每层石料高度应一致。

外圈定位行和镶面石块，应丁顺相间。

砌缝宽度不大于30mm，上下层竖缝错开距离不小于80mm。

3、砌筑前应先计算层数，选好料，砌筑时应严格控制平面位置和高度。

三、注意事项1、砌体勾缝采用凹缝，勾缝砂浆为M10号。

勾缝应嵌入砌缝内约20mm 深。

2、砌石在使用前必须浇水湿润，就保证石料无混土、水锈等杂物。

3、砌筑基础第一层砌块时，如基底为土质，应先将基底表面清洗湿润再坐浆砌筑，如为地质直接坐浆砌筑。

4、砌筑工作中途中断后复砌时，已砌筑的砌层表面应加经清扫和湿润。

5、砂浆拌和严格按配合比进行，施工现场必须有地磅。

水泥、砂子必须过秤。

6、砌体砌筑完毕后立即用草袋洒水养生，保持草湿润，养生时间7-14天。

7、砂子必须过筛，砂浆拌合后尽快使用，存放时间不得超过40分钟，运输砂浆手推车应干净无污物，砂浆堆放应置于铁皮上。

8、每天一次必须打砂浆试块2组。

1组6块。

9、现场施工，材料应堆放整齐，应有标识牌，每天完工必须整理好施工现场。

安全注意事项1、树立安全生产第一的思想观念，进场必须戴安全帽。

2、砌体到一定高度，脚手架应安全牢固，脚手架上不得堆放材料。

3、邻近若有石方爆破，应注意爆破安全。

4、施工机械及用电应专人负责，持证上岗不得随意让人操作。

浆砌片石挡墙交底

⑷.现场设专职安全员，坚持班前安全教育；
⑸.加强施工用电安全管理，严禁乱接、乱拉电线，安装配电箱与漏电保护装置等；
3.2环保要求
⑴.现场搅拌砂浆的时候要随拌随用，用不完的砂浆应集中堆放并运到指定的位置；
⑵.施工过程中产生的废弃材料、水泥袋等应统一集中处理，严禁随意倾倒；
⑶.生产生活中产生的垃圾废弃物及时处理，运到当地环保部门指定的地点弃置；
6、运砂浆、片石
①砂浆要随运随用，不宜拌制过多，以免凝结影响砂浆的质量。
②砂浆运输时采用斗车、翻斗车进行，困难地段使用砂浆胶桶挑运至砌筑地点，倒入灰槽内。严禁随处乱倒。
③片石和砂浆的运输是同时进行的，洗刷干净的片石，用斗车、或小铲车或人工抬运至砌筑地点，卸下时轻起轻落，放于跳板或没有污泥的地方，严禁随意乱砸，以免伤人或砸坏已砌好初凝的砌体，尤其由高处向低处运石时，更要注意安全和质量。
7、砌筑
①基础砌筑施工时，如基底为土基，应夯实后直接坐浆，以挤浆法砌筑使砌石时砂浆饱满，不留有空洞，严禁小块石集中使用，在大块石之间，为了节省砂浆可以用小块石填塞，但要保证片石周围有砂浆包裹，严禁“硬碰硬”，砂浆要仔细捣固密实。
②砌石将分层进行，砌体过长时分段砌筑，并按设计预留伸缩缝。两相邻工作段的砌筑高度差小于1.2米，且要挂线施工，所立的样板和线架要稳固。
9、养护
施工期间，对已完成的砌体要经常洒水，整个砌体完成以后，根据天气情况，定期洒水养护，以保证砌体不失水，提高砂浆的强度。
10、沿线设施严格按设计图纸要求与施工技术规范规定施工，严把各道工序质量关。
砌体允许偏差和检验方法
序号
项目
允许偏差（mm）
检验方法
1
顶面高程
±50
水准仪检查

浆砌片石挡墙施工技术交底

浆砌片石挡墙施工技术交底1、材料要求：片石：石料质地坚硬，不易风化、无裂纹，表面的污渍及泥土予以清除。

片石形状不受限制，但其中部厚度不得小于15cm。

卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。

砂：采用中（粗）砂，砂的粒径不大于5mm，使用前用5mm孔径筛过筛。

砂的含泥量不得大于5%。

水泥：每批水泥均应有生产厂家的出厂合格证，储存期超过三个月的水泥应重新试验确定标号。

水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用。

拌合水：使用经化验合格后的水或饮用水。

2、砌筑操作要求砂浆：使用经试验确定的配合比，严格采用重量比配料，用机械拌合，严禁用人工拌合砂浆。

砂浆应有良好的和易性，施工现场可用直观法进行检查，即用手能将砂浆捏成小团，松手后既不松散，又不会由灰铲上流下。

砂浆应随拌随用，在搅拌后3-4小时内用完。

每个施工班组每天至少做两组砂浆试件。

砂浆配比（质量比）水泥：砂：水=280:1450:300砂浆应随拌随用，当运输或贮存过程中发生离析、泌水现象时，砌筑前应重新拌合，已凝结的砂浆不得使用。

砂浆运至施工地点时，应铺设灰盘存放，严禁将砂浆直接倒在地面上。

3、砌筑工艺：1) 砌筑石块在使用前浇水湿润，石料表面如有泥土、水锈，应清洗修凿干净。

为了控制好墙身内外侧的坡度，在砌筑前，首先用木板钉好坡度架，其坡度按各段设计图纸进行控制。

坡度架制作好后立于砌筑段的两端，并拉小线进行砌筑。

2) 砌体采用剂浆法分层卧砌、分段进行砌筑，2～3层砌块组成一个工作层，每一个工作层的水平缝应大致水平，各工作层竖缝应相互错开，不得贯通。

分段长度为10m，分段位置在沉降缝处，相邻工作段的砌筑高差不宜超过1.2m。

严禁抛石灌浆砌筑。

浆砌片石砌缝宽度为2-3cm。

较大的石块应放置在下层且大面朝下，严禁将石块立放砌筑，石块尖锐突出部分应敲掉。

竖缝较宽时，应在砂浆中塞以小石块，不得在片石下面用高于砂浆砌缝的小石片支垫。

浆砌片石挡墙安全技术交底

浆砌片石挡墙安全技术交底1. 引言浆砌片石挡墙作为一种常见的挡土结构，被广泛应用于土木工程和建筑工程中。

为了保证浆砌片石挡墙的安全性，需要对其施工过程和技术细节进行全面的交底。

本文档旨在详细介绍浆砌片石挡墙的安全施工技术，以确保施工人员正确理解并能够按照要求操作。

2. 施工前准备在进行浆砌片石挡墙施工前，需要进行详细的准备工作，以确保施工的顺利进行和安全性。

以下是一些需要注意的准备工作细节：•确认基地的地质状况，并根据地质调查报告进行结构设计和选择合适的材料；•针对挡墙的具体要求，制定详细的施工方案，并明确工程进度和工作职责；•准备所需的施工设备和工具，并确保其在施工过程中的安全性和正常运转；•与相关监理和检测部门进行沟通，确保施工符合相关标准和规范。

3. 施工过程控制在进行浆砌片石挡墙施工时，需要对施工过程进行全面的控制，以保证质量和安全。

以下是一些重要的施工过程控制要点：3.1 材料质量控制•确保所使用的片石材料符合国家标准和工程设计要求，材料应经过质量检测并获得合格证明；•对片石材料进行分类、分级，以保证材料质量的均匀性和稳定性；•严禁使用损坏、变形、开裂或有其他质量问题的片石材料。

3.2 施工工艺控制•在挡墙施工前，需要对地基进行处理，确保地基的平整度和稳定性；•进行基础浇筑前，应制定施工方案，包括浇筑顺序、浇筑时间和混凝土配比等；•在施工过程中，要根据浇筑情况进行及时的检查和调整，保证浇筑质量；•浆砌片石挡墙施工时，要控制砌筑速度和挡墙的高度，确保施工质量和安全性。

3.3 安全措施•建立健全的安全管理制度，确保施工人员的安全意识和行为规范；•在施工现场设置警示标志和安全警示标识，提醒施工人员注意安全；•配备必要的安全防护设备，如安全帽、防护眼镜等，并确保施工人员正确使用；•定期进行安全培训和教育，提高施工人员的安全知识和技能。

4. 质量检验与验收在浆砌片石挡墙施工完成后，需要进行质量检验和验收工作，以确保施工质量符合要求。

浆砌片石挡墙安全技术交底模板

一、交底目的为确保浆砌片石挡墙施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将浆砌片石挡墙施工过程中的安全技术要求交底如下。

二、施工人员要求1. 施工人员必须具备相应的施工技能和安全生产知识，熟悉本工程的安全技术要求。

2. 施工人员应经过专业培训，取得上岗资格。

3. 施工人员必须遵守施工现场的安全规章制度，正确佩戴个人防护用品。

三、施工准备1. 施工前，对施工现场进行勘察，了解地质、地形、环境等因素，制定合理的施工方案。

2. 施工现场应设置明显的警示标志，确保施工区域安全。

3. 施工材料、设备应满足施工要求，并符合国家相关标准。

四、施工过程安全技术要求1. 基坑开挖：（1）基坑开挖前，做好地面排水设施，确保排水畅通。

（2）采用机械开挖时，人工配合刷坡，确保边坡稳定。

（3）基底开挖尺寸应满足设计要求，一般基底应比基础的平面尺寸大0.3m。

2. 浆砌片石：（1）选用符合设计要求的浆砌片石，表面应平整，厚度不小于15cm，强度不小于MU30。

（2）砌筑前，对石材进行清理，确保无泥土、杂草等杂物。

（3）砌筑过程中，按设计要求进行排版、放样，确保砌体结构稳定。

（4）砌筑过程中，注意砂浆饱满，确保砌体强度。

3. 伸缩缝设置：（1）护坡沿线路方向每隔10～15m设伸缩缝一道，缝宽0.02m，深度不小于0.2m。

（2）伸缩缝内填充沥青麻筋，确保缝内密实。

4. 拦水沟施工：（1）拦水沟应设置在挡墙外侧，确保水流顺畅。

（2）拦水沟底部采用碎石垫层，顶部采用水泥混凝土浇筑。

（3）拦水沟施工过程中，注意与挡墙连接紧密，防止水流冲刷。

五、安全防护措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。

2. 施工人员必须正确佩戴安全帽、安全带、防护眼镜等个人防护用品。

3. 施工过程中，加强现场巡查，发现安全隐患及时整改。

4. 施工现场配备必要的安全防护设施，如防护栏、安全网等。

六、应急处理1. 发生安全事故时，立即启动应急预案，组织人员进行救援。

浆砌片石式车挡技术交底书

表格编号技术交底书交底编号：第1 页项目名称国投新集公司矿区铁路改扩建工程共4 页工程名称国投新集矿区铁路改扩建工程设计文件图号施工部位浆砌片石式车挡交底日期一、技术交底范围本技术交底适用于梁庄站浆砌片石式车挡施工。

二、设计情况本浆砌片石式车挡梁庄站场内共有2处，分别位于第四股道K3+053.499和第三股道K4+791.332处。

三、开始施工的条件及施工准备工作1. 测量放线，按设计要求定出墙基位置及开挖边界，用石灰粉撒出轮廓线。

2. 选择50号浆砌片石，石料表面的污渍应予以清除。

所选片石应按石料试验规程进行，片石规格和强度应符合设计要求。

3. 选定符合设计的砂浆配合比，由工地试验室下达配合比通知单现场配置。

砂浆应按设计及规范要求进行配制，砂浆强度应符合设计要求。

四、施工工艺施工准备→测量放线→填土夯实→片石砌筑→车挡标识器安装。

五、技术要求1. 砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。

2. 砌筑基础的第一层砌块时，如基底为岩层或混凝土基础，应先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。

3. 砌体应分层砌筑，砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致。

4. 各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应与里层砌块交错连成一体。

砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。

砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用，并随即用水泥砂浆将缝勾完，否则应待砌体砂浆凝固后，将空缝清洗干净再勾缝。

砌体隐蔽面砌缝可随砌随刮平，不另勾缝。

5. 各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。

砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。

用小石子混凝土塞竖缝时，应捣实密实。

浆砌片石挡墙安全技术交底

浆砌片石挡墙安全技术交底安全技术交底交底编号ZXSJ-1-A122016711工程名称正安至习水高速公路A12标段项目部主送单位大临作业队交底部位桃子垭隧道出口便道页数第1页共2页交底主要内容一、针对性针对本工程浆砌片石挡墙作业。

二、施工准备1、首先，根据项目部施工员指导下，安排施工队伍中施工技术人员熟悉图纸、技术要求，对图纸进行仔细研究，制定出详细的施工方案。

对参与本次施工的所有人员进行岗前培训和技术安全教育。

2、根据图纸及有关文件要求，项目部施工技术人员利用全站仪对开挖断面进行准确、详细的施工放样工作，放样后应报项目技术负责人进行考核、认定。

要求施工队伍技术负责人一定牢记放样的位置、施工时能准备按照放样位置施工。

3、对施工现场搞好清洁工作，对材料堆放地进行对面处理。

材料堆放地应选择在地市较高的地方，严防水流冲刷，造成不必须要的损失。

且场地要平整、坚实，不允许有杂草、杂物，矿石材料应分开堆放，严禁混杂，各种砂石材料应堆放整齐，并设置标示牌。

三、基础开挖在项目技术负责人对放样进行复核认定后方可进行基础开挖工作，首先采用挖机根据现场技术人员利用测量数据指导开挖，挖到设计标高以上30cm左右时停止，由人工进行削坡及基础清理工作。

如果遇有坚石是，应有人工进行打眼放炮，打浅眼，放小炮，严禁放大炮。

以防止破坏已完成的稳定。

放炮时应由有经验的专业人员进行装药稳定。

放炮时应由有经验的专业人员进行装药引爆，爆炸去周围应该有安全警示牌，有专业人员及车辆进行指挥。

待人工清基达到设计标高后，应由项目实验室人员进行对地基承载力试验及基坑断面的验收，合格后方可砌筑工作否则要根据项目部技术负责人的要求进行修整、处理，直到满足设计要求为止。

接收人员签名管理人员：劳务队长：劳务工班长：其他作业人员：编制人：复核人：审批人：时间：注：本交底一式三份，施工作业队一份，现场安全人员一份，安全质量部一份存档。

安全技术交底交底编号ZXSJ-1-A122016711工程名称正安至习水高速公路A12标段项目部主送单位大临作业队交底部位桃子垭隧道出口便道页数第2页共3页四、材料要求1、首先应掌握好砂浆配合比，砂浆拌合要用砂浆拌合机活小型滚筒式拌合机，严禁人工拌合，水泥和砂要进行检测。

浆砌片石土堆式车挡技术交底

兰州枢纽北编组站挡车器技术交底交底单位中铁九局兰州枢纽项目经理部工程名称挡车器施工部位兰州北编组站各场车挡端头交底日期2012年10交底内容
兰州枢纽北编组站挡车器技术交底
交底单位
中铁九局兰州枢纽项目经理部
工程名称
挡车器
施工部位
兰州北编组站各场车挡端头
交底日期
2012年10月30日
交底内容：
1、在兰州北编组站各场线路末端设置M7.5浆砌片石土堆式车挡，并设置车挡表示器。挡车器中间夯填C类土，外边用400mm厚浆砌片包边砌筑。车挡表示器用于线路终端车挡上，由一个红色方牌向线路方向显示，不得有侧转；车挡表示器埋设要垂直、无歪斜、无松动；方牌用油漆刷新时应先用钢丝刷将表面灰土擦拭干净；调好油漆，在方牌上面薄薄地均匀刷一遍，稍后再涂刷一遍，不能一次涂刷过厚，以免油漆起皮。在砌筑的时候务必确认此处线路标高已经抬道至设计标高。
交底人
胡佳
施工负责人
技术负责人
接底人
2、下图所示为土堆式车挡。
土堆式车挡（单位mm）
3、单个车挡表示器断面尺寸（单位mm）
标柱（钢筋）一根：1500mm×10mm直径。
方牌（铁板）一块：300×300×3mm
4、工程数量
预计设置23个，具体施工部位请参照兰州北编组站总平面图。
5、如有对图纸理解不透或者施工存在问题，请及时联系项目技术人员协商解决。
