基坑支护与降水ppt课件

况时应采用井点降水的人工降水方法施工。
精选PPT课件
11
精选PPT课件
12
井点降水的作用
精选PPT课件
13
精选PPT课件
14
井点降水的种类
⑴ 轻型井点
轻型井点是沿基坑四周将井点管埋入 蓄水层内,利用抽水设备将地下水从井点
管
内不断抽出,将地下水位降至基坑底
以下。
精选PPT课件
1⑵ 喷射井点
是在井点管内设特制的喷射器,用高压水泵或空气压缩机向喷 射器输入高压水或压
缩空气,形成水气射流,将地下水抽出排走。其降水深度可达 8~20m。
⑶ 电渗井点
电渗井点以井点管作负极,打入的钢筋作正极,通入直流电后, 土颗粒自负极向正
极移动,水则自正极向负极移动而被集中排出。本法常与轻型 井点或喷射井点结合
使用。
精选PPT课件
17
此课件下载可自行编辑修改,供参考! 感谢您的支持,我们努力做得更好!
此课件下载可自行编辑修改,此课件供参考! 部分内容来源于网络,如有侵权请与我联系删除!感谢你的观看!
此课件下载可自行编辑修改,此课件供参考! 部分内容来源于网络,如有侵权请与我联系删除!感谢你的观看!
精选PPT课件
7
4)与管理不当有关的事故
①放坡开挖时坡度过陡,土坡可能丧失其稳定性
②基坑周围过多堆放荷载,引起边坡失稳 ③挖土施工速度过快,改变了原土层的平衡状态,
易造成滑坡 ④基坑周围停放重型机械,使支护荷载增大,引起
边垛失稳破坏 ⑤附近基坑施工对基坑支护的影响引起围护结构破
坏 ⑥基坑暴露时间过长,坑底回弹增大从而影响支护
结构稳定性
精选PPT课件
8
精选PPT课件
精选PPT课件
11
精选PPT课件
12
井点降水的作用
精选PPT课件
13
精选PPT课件
14
井点降水的种类
⑴ 轻型井点
轻型井点是沿基坑四周将井点管埋入 蓄水层内,利用抽水设备将地下水从井点
管
内不断抽出,将地下水位降至基坑底
以下。
精选PPT课件
1⑵ 喷射井点
是在井点管内设特制的喷射器,用高压水泵或空气压缩机向喷 射器输入高压水或压
缩空气,形成水气射流,将地下水抽出排走。其降水深度可达 8~20m。
⑶ 电渗井点
电渗井点以井点管作负极,打入的钢筋作正极,通入直流电后, 土颗粒自负极向正
极移动,水则自正极向负极移动而被集中排出。本法常与轻型 井点或喷射井点结合
使用。
精选PPT课件
17
此课件下载可自行编辑修改,供参考! 感谢您的支持,我们努力做得更好!
此课件下载可自行编辑修改,此课件供参考! 部分内容来源于网络,如有侵权请与我联系删除!感谢你的观看!
此课件下载可自行编辑修改,此课件供参考! 部分内容来源于网络,如有侵权请与我联系删除!感谢你的观看!
精选PPT课件
7
4)与管理不当有关的事故
①放坡开挖时坡度过陡,土坡可能丧失其稳定性
②基坑周围过多堆放荷载,引起边坡失稳 ③挖土施工速度过快,改变了原土层的平衡状态,
易造成滑坡 ④基坑周围停放重型机械,使支护荷载增大,引起
边垛失稳破坏 ⑤附近基坑施工对基坑支护的影响引起围护结构破
坏 ⑥基坑暴露时间过长,坑底回弹增大从而影响支护
结构稳定性
精选PPT课件
8
精选PPT课件

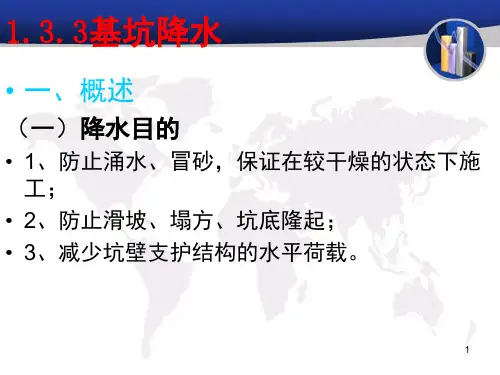

基坑开挖降水ppt课件

43
解:采用环型轻型井点 系统。
为使总管接近地下水位, 表层土先挖除1米,则基 坑上口尺寸为: 11.5*15.5 m2。 则总管长度为:
L =((11.5+2) +15.5+2))*2 =62m ,取64米。 (一)布置 1、平面布置如右图; 2、高程布置,如下图:
环状井点平面及高程布4置4
45
s
• Q=1.366K(2H-S)S / (lg(R+X0)-lgX0) (m3/d)
• K――土层渗透系数(m/d);
• H――含水层厚度(m);
• S――水位降低值(m);
• R――抽水影响半径(m),R=2 S(HK)1/2;
• X0――环状井点系统的假想半径(m);
– 当长宽比A/B≯5时,X0=(F/π)1/2,否则分块计算涌水量再
• s——井点系统中心处的水位降低值, • s’——井点管处的水位降低值。
40
(4)承压完整井
R
承压水位
H M
s
不透水层
h
含水层
不透水层
•Q=2.73KMS/(lgR-lgX0) (m3/d)
•M――承压含水层厚度(m)
41
• 5.确定井管的数量与间距
• (1)单井出水量:q=65πd l K1/3 (m3/d)
• 当H埋>6m时:降低埋设面;
•
采用二级井点;
•
改用其它井点。
35
• 4.计算涌水量Q:(环状井点系统)
(1)判断井型(图)
• 按照滤管与不透水层的关系: –完整井――到不透水层 –非完整井――未到不透水层.
• 按照是否承压水层: –承压井 –无压井
36
解:采用环型轻型井点 系统。
为使总管接近地下水位, 表层土先挖除1米,则基 坑上口尺寸为: 11.5*15.5 m2。 则总管长度为:
L =((11.5+2) +15.5+2))*2 =62m ,取64米。 (一)布置 1、平面布置如右图; 2、高程布置,如下图:
环状井点平面及高程布4置4
45
s
• Q=1.366K(2H-S)S / (lg(R+X0)-lgX0) (m3/d)
• K――土层渗透系数(m/d);
• H――含水层厚度(m);
• S――水位降低值(m);
• R――抽水影响半径(m),R=2 S(HK)1/2;
• X0――环状井点系统的假想半径(m);
– 当长宽比A/B≯5时,X0=(F/π)1/2,否则分块计算涌水量再
• s——井点系统中心处的水位降低值, • s’——井点管处的水位降低值。
40
(4)承压完整井
R
承压水位
H M
s
不透水层
h
含水层
不透水层
•Q=2.73KMS/(lgR-lgX0) (m3/d)
•M――承压含水层厚度(m)
41
• 5.确定井管的数量与间距
• (1)单井出水量:q=65πd l K1/3 (m3/d)
• 当H埋>6m时:降低埋设面;
•
采用二级井点;
•
改用其它井点。
35
• 4.计算涌水量Q:(环状井点系统)
(1)判断井型(图)
• 按照滤管与不透水层的关系: –完整井――到不透水层 –非完整井――未到不透水层.
• 按照是否承压水层: –承压井 –无压井
36

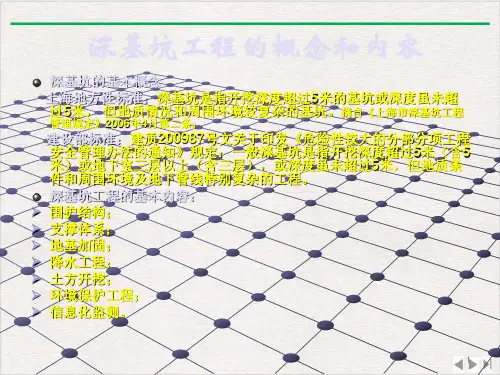

深基坑工程施工安全质量控制ppt课件

2
上海地区软土地基的特点和不良地层表现
序号 第一层 第二层 第三层 第四层 第五层
第六层
第七层 第八层 第九层
土层名称
土层特点和不良地层表现
杂填土层
人工填土含碎石、石块和垃圾,植物根茎等,土质松散易坍塌
褐(灰)黄色粉 3个亚层,②1土层较好,适合作为浅基础建筑的持力层, ②3层
质粘土
粉砂土易液化,局部分布,主要延苏州河呈带状分布
接驳器套筒进场检查需提供产品出厂合格证和连接套筒原材料质量保证书,产品应有正规包装盒,包装盒上应有产品规格、型号、检
环 验人员、生产日期等信息标签,建议套筒上能够打上品牌标签的钢印;
接头和槽底清淤——清淤工作要认真仔细,施工管理人员要把好关。
法
11
人——从广义的范畴可以指从事深基坑施工管理 的相关单位(围护结构施工、支撑、挖土、降水、 监测、结构施工等单位),也可以指总包、专业 分包,这些单位的资质和业绩及现场管理能力。 总包管理水平低下,以包代管、层层转包现象严 重;
是综合性和系统工程;
基坑工程主要包括支护体系设计和土方开挖两部分。土方开挖的施工 组织是否合理将对支护体系是否成功具有重要作用。不合理的土方开 挖、步骤和速度可能导致主体结构桩基变位、支护结构过大的变形, 甚至引起支护体系失稳而导致破坏。同时在施工过程中,应加强监测, 力求实行信息化施工。
环境效应显著。
围护结构变形过大造成周围建筑物及地下管线破坏事故
型钢定位、安放垂直度的控制。
流砂破坏
支撑失稳
8
基坑工程事故类型
(a) 墙体折短破坏
(b) 整体失稳破坏
(c) 基坑隆起破坏
(d) 踢脚失稳破坏
(e) 流土破坏
上海地区软土地基的特点和不良地层表现
序号 第一层 第二层 第三层 第四层 第五层
第六层
第七层 第八层 第九层
土层名称
土层特点和不良地层表现
杂填土层
人工填土含碎石、石块和垃圾,植物根茎等,土质松散易坍塌
褐(灰)黄色粉 3个亚层,②1土层较好,适合作为浅基础建筑的持力层, ②3层
质粘土
粉砂土易液化,局部分布,主要延苏州河呈带状分布
接驳器套筒进场检查需提供产品出厂合格证和连接套筒原材料质量保证书,产品应有正规包装盒,包装盒上应有产品规格、型号、检
环 验人员、生产日期等信息标签,建议套筒上能够打上品牌标签的钢印;
接头和槽底清淤——清淤工作要认真仔细,施工管理人员要把好关。
法
11
人——从广义的范畴可以指从事深基坑施工管理 的相关单位(围护结构施工、支撑、挖土、降水、 监测、结构施工等单位),也可以指总包、专业 分包,这些单位的资质和业绩及现场管理能力。 总包管理水平低下,以包代管、层层转包现象严 重;
是综合性和系统工程;
基坑工程主要包括支护体系设计和土方开挖两部分。土方开挖的施工 组织是否合理将对支护体系是否成功具有重要作用。不合理的土方开 挖、步骤和速度可能导致主体结构桩基变位、支护结构过大的变形, 甚至引起支护体系失稳而导致破坏。同时在施工过程中,应加强监测, 力求实行信息化施工。
环境效应显著。
围护结构变形过大造成周围建筑物及地下管线破坏事故
型钢定位、安放垂直度的控制。
流砂破坏
支撑失稳
8
基坑工程事故类型
(a) 墙体折短破坏
(b) 整体失稳破坏
(c) 基坑隆起破坏
(d) 踢脚失稳破坏
(e) 流土破坏

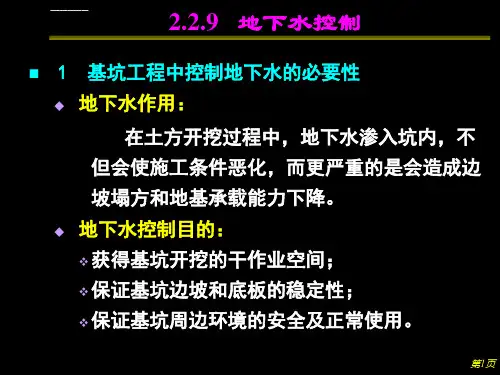

基坑支护与地下水控制ppt课件

施工顺序:安装水泵设备及泵的进出水管路 ;铺设进水总管和回水总管;沉设井点管(包括 灌填砂滤料);接通进水总管后及时进行单根试 抽、检验;全部井点管沉设完毕后,接通回水总 管,全面试抽,检查整个降水系统的运转状况和 降水效果。
进水总管和回水总管同每根井点管的连接管 均需安装阀门,以便调节使用和防止不抽水时发 生回水倒灌。井点管路接头应安装严密。
➢ 适用于渗透系数为1~200m/d的土层; ➢ 降水深度为>5m。
2024/7/18
《地基与基础工程》
第14页
火 灾 袭 来 时 要迅速 疏散逃 生,不 可蜂拥 而出或 留恋财 物,要 当机立 断,披 上浸湿 的衣服 或裹上 湿毛毯 、湿被 褥勇敢 地冲出 去
管井可用钢管管井和混凝土管管井等。钢管 管井的管身采用直径150~250mm的钢管,其过 滤部分采用钢筋焊接骨架外包孔眼为1~2mm的 滤网,长度2~3m。混凝土管管井的内径为 400mm,分实管与过滤管两种,过滤管的孔隙率 为20~25%,吸水管可采用直径为50~100mm的 钢管或胶皮管,其下端应沉入管井抽吸时的最 低水位以下。水泵可采用2~4英寸潜水泵或单 级离心泵。
分类:
❖ 轻型井点;
❖ 喷射井点;
❖ 管井井点;
❖ 深井泵井点;
2024/7/18
❖ 电渗井点。
《地基与基础工程》
第7页
火 灾 袭 来 时 要迅速 疏散逃 生,不 可蜂拥 而出或 留恋财 物,要 当机立 断,披 上浸湿 的衣服 或裹上 湿毛毯 、湿被 褥勇敢 地冲出 去
2.2.9 地下水控制
(1)喷射井点降水;
地下水控制
❖ 深井井点构造:
潜 水 电 泵
2024/7/18
《地基与基础工程》
进水总管和回水总管同每根井点管的连接管 均需安装阀门,以便调节使用和防止不抽水时发 生回水倒灌。井点管路接头应安装严密。
➢ 适用于渗透系数为1~200m/d的土层; ➢ 降水深度为>5m。
2024/7/18
《地基与基础工程》
第14页
火 灾 袭 来 时 要迅速 疏散逃 生,不 可蜂拥 而出或 留恋财 物,要 当机立 断,披 上浸湿 的衣服 或裹上 湿毛毯 、湿被 褥勇敢 地冲出 去
管井可用钢管管井和混凝土管管井等。钢管 管井的管身采用直径150~250mm的钢管,其过 滤部分采用钢筋焊接骨架外包孔眼为1~2mm的 滤网,长度2~3m。混凝土管管井的内径为 400mm,分实管与过滤管两种,过滤管的孔隙率 为20~25%,吸水管可采用直径为50~100mm的 钢管或胶皮管,其下端应沉入管井抽吸时的最 低水位以下。水泵可采用2~4英寸潜水泵或单 级离心泵。
分类:
❖ 轻型井点;
❖ 喷射井点;
❖ 管井井点;
❖ 深井泵井点;
2024/7/18
❖ 电渗井点。
《地基与基础工程》
第7页
火 灾 袭 来 时 要迅速 疏散逃 生,不 可蜂拥 而出或 留恋财 物,要 当机立 断,披 上浸湿 的衣服 或裹上 湿毛毯 、湿被 褥勇敢 地冲出 去
2.2.9 地下水控制
(1)喷射井点降水;
地下水控制
❖ 深井井点构造:
潜 水 电 泵
2024/7/18
《地基与基础工程》
深基坑支护技术ppt课件

40
第四节 支护结构施工
二、土钉墙施工 (一)土钉墙施工技术
4、绑扎钢筋网,喷射第二道混凝土面层 (3)喷射混凝土
做锚头 41
第四节 支护结构施工
二、土钉墙施工 (二)土钉现场测试
通过现场设置测试钉,进行抗拔试验,估计土钉的界面极 限粘结强度。 测试要求: 1、测试钉的数量。(每一典型土层中至少应设3个测试钉) 2、测试钉的工况。(除总长度和粘结长度外,与工作钉相同; 粘结长度不小于工作钉的二分之一且不短于5m) 3、测试土钉抗拔与位移,以确定极限荷载下的界面粘结强度 实测值。其平均值应大于设计计算所用标准值的1.25倍,否则 应修改设计。
▪ 施工单元槽段的划分;(槽段的深长比 H/l ,影响土拱作
用的发挥)
19
第四节 支护结构施工
3、地下连续墙施工技术 (2)挖深槽
3)防止槽壁坍方的措施 ② 防止措施: • 缩小单元槽段长度; • 改善泥浆质量,根据土质选择泥浆配合比,保证泥浆在安 全液面以上; • 注意地下水位的变化; • 减少地面荷载,防止附近车辆和机械对地层的振动影响。
(简单插导管浇筑)
3、地下连续墙施工技术 (5)混凝土浇筑 导管法浇筑:
• 导管插入深度
一般在1.5m以上;最大≯9m;浇至墙顶时减为 1.0m
• 导管间距 R=6.25SV
S —— 砼坍落度(m)
V —— 砼浇注(上升)速度(m/h)
25
结构接头:
预埋螺栓套筒连接。
26
结构接头:
预埋螺栓套筒连接。
5
第四节 支护结构施工
一、地下连续墙施工 (三)地下连续墙施工
2、地下连续墙施工工艺过程 主要工序: 修筑导墙、泥浆制备与 处理、挖深槽、钢筋笼 制作与吊装、混凝土浇 筑。
第四节 支护结构施工
二、土钉墙施工 (一)土钉墙施工技术
4、绑扎钢筋网,喷射第二道混凝土面层 (3)喷射混凝土
做锚头 41
第四节 支护结构施工
二、土钉墙施工 (二)土钉现场测试
通过现场设置测试钉,进行抗拔试验,估计土钉的界面极 限粘结强度。 测试要求: 1、测试钉的数量。(每一典型土层中至少应设3个测试钉) 2、测试钉的工况。(除总长度和粘结长度外,与工作钉相同; 粘结长度不小于工作钉的二分之一且不短于5m) 3、测试土钉抗拔与位移,以确定极限荷载下的界面粘结强度 实测值。其平均值应大于设计计算所用标准值的1.25倍,否则 应修改设计。
▪ 施工单元槽段的划分;(槽段的深长比 H/l ,影响土拱作
用的发挥)
19
第四节 支护结构施工
3、地下连续墙施工技术 (2)挖深槽
3)防止槽壁坍方的措施 ② 防止措施: • 缩小单元槽段长度; • 改善泥浆质量,根据土质选择泥浆配合比,保证泥浆在安 全液面以上; • 注意地下水位的变化; • 减少地面荷载,防止附近车辆和机械对地层的振动影响。
(简单插导管浇筑)
3、地下连续墙施工技术 (5)混凝土浇筑 导管法浇筑:
• 导管插入深度
一般在1.5m以上;最大≯9m;浇至墙顶时减为 1.0m
• 导管间距 R=6.25SV
S —— 砼坍落度(m)
V —— 砼浇注(上升)速度(m/h)
25
结构接头:
预埋螺栓套筒连接。
26
结构接头:
预埋螺栓套筒连接。
5
第四节 支护结构施工
一、地下连续墙施工 (三)地下连续墙施工
2、地下连续墙施工工艺过程 主要工序: 修筑导墙、泥浆制备与 处理、挖深槽、钢筋笼 制作与吊装、混凝土浇 筑。
基坑支护、降水工艺工法介绍PPT课件

合的设计方法开始得到重视和运用。 商业化的深基坑设计软件大量使用。 内支撑出现了大直径圆环的形式和两道
支撑合用围檩的方案,最大限度克服了 支撑对施工的干扰。
10
第三阶段:进入新世纪以后 在更多的城市中,大规模地兴建高层建
筑和地下铁道,地下工程向更深部发展 空间,出现了更深、更大的深基坑工程, 基坑面积达到了4~5万平方米,深度超 过30m,最深达50m,深基坑工程施工 与相邻环境的相互影响更趋严峻。 在一些城市里又出现了新一波的深基坑 工程事故。
23
24
土钉墙的一般规定
7.每段土坡开挖完成后,土钉支护施工要及时迅 速地完成;
8.应慎重考虑土钉墙的变形对环境的影响; 9.要严格控制基坑挖方的每层挖深及每段长度,
严禁超挖; 10.上一层支护未完成,不得进行下一层土方的
开挖; 11.对土钉支护的基坑应加强监测工作。
25
26
7.面层钢筋网的钢筋直径6~10mm,网格尺寸150~300mm, 搭接长度应大于300mm。当面层厚度大于120mm时,宜 设置两层钢筋网。面层中也可以与土钉等间距设置 Φ12~18mm的加强钢筋,可水平、垂直设置,也可斜向交 叉设置。加强钢筋宜采用焊接连接,且应与每根土钉可靠 连接。
31
32
33
2.深基坑工程设计应满足强度和变形两 种极限状态,在许多情况下,由于环境 条件的限制,满足变形控制的要求比满 足强度和稳定性的要求更为严格,基坑 工程的成败经常取决于变形控制。
14
3.地下水是控制基坑工程性状的重要条 件,水压力占作用于围护结构侧向压力 的重要部分,地下水的动水压力和渗透 破坏常常是基坑工程失效的主要原因, 地下水影响是基坑工程设计中不确定性 最大、控制最困难的问题。
支撑合用围檩的方案,最大限度克服了 支撑对施工的干扰。
10
第三阶段:进入新世纪以后 在更多的城市中,大规模地兴建高层建
筑和地下铁道,地下工程向更深部发展 空间,出现了更深、更大的深基坑工程, 基坑面积达到了4~5万平方米,深度超 过30m,最深达50m,深基坑工程施工 与相邻环境的相互影响更趋严峻。 在一些城市里又出现了新一波的深基坑 工程事故。
23
24
土钉墙的一般规定
7.每段土坡开挖完成后,土钉支护施工要及时迅 速地完成;
8.应慎重考虑土钉墙的变形对环境的影响; 9.要严格控制基坑挖方的每层挖深及每段长度,
严禁超挖; 10.上一层支护未完成,不得进行下一层土方的
开挖; 11.对土钉支护的基坑应加强监测工作。
25
26
7.面层钢筋网的钢筋直径6~10mm,网格尺寸150~300mm, 搭接长度应大于300mm。当面层厚度大于120mm时,宜 设置两层钢筋网。面层中也可以与土钉等间距设置 Φ12~18mm的加强钢筋,可水平、垂直设置,也可斜向交 叉设置。加强钢筋宜采用焊接连接,且应与每根土钉可靠 连接。
31
32
33
2.深基坑工程设计应满足强度和变形两 种极限状态,在许多情况下,由于环境 条件的限制,满足变形控制的要求比满 足强度和稳定性的要求更为严格,基坑 工程的成败经常取决于变形控制。
14
3.地下水是控制基坑工程性状的重要条 件,水压力占作用于围护结构侧向压力 的重要部分,地下水的动水压力和渗透 破坏常常是基坑工程失效的主要原因, 地下水影响是基坑工程设计中不确定性 最大、控制最困难的问题。
深基坑支护工程施工质量控制ppt课件

京、津地区开始应用,为建设部推广的新技术。该工
艺技术可靠,结构简单,施工工期短,不污染环境, 安全性无问题。 缺点:整体成桩刚度较小,变形较大。计算弯矩很大, 要解决这一问题,应桩顶设置刚度很大的连系梁才能 实现桩整体工作,费用相对较高。
2.3 锚杆支护施工 锚杆是一种新型承拉杆件,它的一端与结构物或挡土 墙桩联结,另一端锚固于地基岩石中,利用岩石与锚 杆不能与锚固力来承受各种向外倾覆力。基坑开挖至
二、深基坑支护常用几种型式:
2.1 钻孔灌注桩和止水帷幕
基坑采用钢筋混凝土钻孔灌注桩作支护结构,外作深
层搅拌水泥土桩作防水帷幕。基坑内局部设无砂混凝 土滤管管井,采取井点降水。
优点:成熟技术,安全可靠,支护结构刚度大,变形小,
深层搅拌水泥土桩防水帷幕防渗效果良好。是当前广 泛应用于软土地区比较成熟和相对经济的的深基坑支 护体系。 缺点:混凝土灌注桩施中产生较多泥浆。在城市内不能排 入下水系统,需车装外运。
2)施工场地周围的旧建筑物都会存在一些损坏现象, 此时要对深基坑施工对周围房屋沉降变形以及材料收
缩变形进行考虑。
3)在城市周围建筑物较密集,地下管线较多,使得基 坑的施工受到了很大的限制,这时往往要进行垂直开 挖,而在开挖时要考虑一些潜在威胁。 4)深基坑的施工工期紧而且场地较狭小,因此在施工 时要注意对施工场地的合理安排,对施工流程要进行 综合考虑。
的控制、地面变形、防止基坑隆起、流砂和管涌等险 情,是基坑支护施工控制的关键。 3.2 实时的调整支护方案,且要根据地质、环境因素的变 化来进行。施工应注意以下几个方面: 1)在城市施工时,环保方面的要求是非常高的,因此在 选择支护体系时,不仅要对支护工程施工产生的振动
进行考虑,对城市环境的影响进行考虑。
基坑支护与施工降水ppt课件

4.2.1 内 因
取决于土的性质,当土的孔隙比大、含水量大、粘粒含 量少、粉粒多、渗透系数小、排水性能差等均容易产生流砂 现象。流砂现象极易发生在细砂、粉砂和亚粘土中,但是否 发生流砂现象,还取决于一定的外因条件。
流砂发生 基坑满目狼籍
流砂支挡
强行施工 31
共70页 第65页
4.2 产生流砂的原因
⑵ 钢筋砼内支
2.4.7 挡墙+内撑支 护
撑
钢筋砼内支撑刚度大、变形小,能有效控制挡
墙和
周围地面的变形。它可随挖土逐层就地现浇,形式
可随
基坑形状而变化,适用于周围环境要求较高的深基
坑
1
共70页 第35页
2.4.7 挡墙+内撑支 护
就地制作钢筋砼内支撑
内支撑下挖桩间土方
格构式立
柱 内支撑下的基础工程施工
平面尺寸大的内支撑应在交点处设置立
柱,
立柱宜为格构式柱,以免影响底板穿筋,立柱2下
端
共70页 第36页
2.4.7 挡墙+内撑支 护
3
共70页 第37页
深基坑边坡支护坍塌事故
4
杭州地铁塌陷事故
2008年11月15日下午,杭州萧 山湘湖段地铁施工现场发生塌陷 事故。风情大道长达75m的路面 坍塌并下陷15m。行驶中的11辆 车陷入深坑,数十名地铁施工人 员被埋。
2 基坑(槽)支护
5
共70页 第39页
2 基坑(槽)支护
6
共70页 第40页
陷落的车辆 被吊起
2 基坑(槽)支护
清理塌陷现场
事故附近的房 屋
已被全部推倒
事故造成21人死亡、24 人受伤、直接经济损失4961万 元,是中国地铁建设史上最惨
取决于土的性质,当土的孔隙比大、含水量大、粘粒含 量少、粉粒多、渗透系数小、排水性能差等均容易产生流砂 现象。流砂现象极易发生在细砂、粉砂和亚粘土中,但是否 发生流砂现象,还取决于一定的外因条件。
流砂发生 基坑满目狼籍
流砂支挡
强行施工 31
共70页 第65页
4.2 产生流砂的原因
⑵ 钢筋砼内支
2.4.7 挡墙+内撑支 护
撑
钢筋砼内支撑刚度大、变形小,能有效控制挡
墙和
周围地面的变形。它可随挖土逐层就地现浇,形式
可随
基坑形状而变化,适用于周围环境要求较高的深基
坑
1
共70页 第35页
2.4.7 挡墙+内撑支 护
就地制作钢筋砼内支撑
内支撑下挖桩间土方
格构式立
柱 内支撑下的基础工程施工
平面尺寸大的内支撑应在交点处设置立
柱,
立柱宜为格构式柱,以免影响底板穿筋,立柱2下
端
共70页 第36页
2.4.7 挡墙+内撑支 护
3
共70页 第37页
深基坑边坡支护坍塌事故
4
杭州地铁塌陷事故
2008年11月15日下午,杭州萧 山湘湖段地铁施工现场发生塌陷 事故。风情大道长达75m的路面 坍塌并下陷15m。行驶中的11辆 车陷入深坑,数十名地铁施工人 员被埋。
2 基坑(槽)支护
5
共70页 第39页
2 基坑(槽)支护
6
共70页 第40页
陷落的车辆 被吊起
2 基坑(槽)支护
清理塌陷现场
事故附近的房 屋
已被全部推倒
事故造成21人死亡、24 人受伤、直接经济损失4961万 元,是中国地铁建设史上最惨
