风扇控制器
电风扇控制器原理
电风扇控制器原理嗨,朋友们!今天咱们来聊聊电风扇控制器的原理,这可真是个特别有趣的东西呢。
我有个朋友叫小李,有一次他的电风扇出毛病了,控制器怎么按都不听话。
他跑来问我:“你说这电风扇的控制器到底是咋工作的呀?怎么就突然不好使了呢?”我就跟他说啊,这得从电风扇控制器的基本结构说起。
一般来说,电风扇的控制器就像是一个小小的指挥官,指挥着电风扇的各种动作。
它里面最主要的部件有好几个呢。
比如说,有一个叫电位器的东西。
这电位器啊,就像是一个可以滑动的小滑梯。
你看啊,当你转动电风扇的调速旋钮的时候,就好像是有个小小孩在这个滑梯上滑动呢。
这个滑动的过程呢,其实就是在改变电阻的大小。
电阻这东西,就像是道路上的障碍物。
电阻越大,电流通过的时候就越费劲,就像你在路上遇到好多大石头,走得就慢。
在电风扇里呢,电流通过这个有不同电阻的电路,就会让电风扇的电机转得快或者慢。
这就好比你骑自行车,在平地上没什么阻碍,你就骑得快;要是路上坑坑洼洼的,你骑起来就费劲,速度也就慢了。
小李就瞪大了眼睛说:“哇,原来这么神奇呢!”还有啊,现在很多电风扇的控制器有定时功能。
这定时功能是怎么实现的呢?这里面就有一个定时器电路。
这个定时器电路就像是一个小闹钟。
你设定了多久之后关闭电风扇,就像是给这个小闹钟上了发条。
它里面有一些电子元件,这些元件会按照你设定的时间,慢慢地进行计数。
就好像小闹钟的指针在滴答滴答地走。
当计数到你设定的时间的时候呢,它就会给整个电路一个信号,就像小闹钟响了,然后告诉电风扇:“嘿,时间到啦,该停啦!”我跟小李这么一讲,他就说:“哎呀,这就像魔法一样呢!”再说说那些带遥控功能的电风扇控制器吧。
这遥控功能就更酷了。
遥控器和电风扇上的接收器就像是一对好朋友在对话。
遥控器按下按钮的时候,就会发出一种特定频率的信号,这个信号就像是一种特殊的语言。
而电风扇上的接收器呢,就像是一个懂得这种语言的小耳朵。
它接收到这个信号之后,就会告诉控制器:“嘿,主人想让风扇摇头啦,或者想让风扇加速啦。
MTC5060微型风扇控制器使用说明
MTC5060微型风扇控制器使用说明概述MTC5060微型风扇控制器是一款用于控制微型风扇工作的设备。
本文档将详细介绍如何正确使用该控制器。
功能特点- 支持微型风扇的速度调节功能- 支持风扇的开关控制- 具有过载保护功能,能够保护风扇和控制器本身的安全使用步骤1. 确保控制器与风扇正确连接。
将控制器的电源线与电源适配器相连,将风扇线与控制器上的风扇接口相连。
2. 打开控制器的电源开关,此时控制器的电源指示灯应亮起。
3. 调节风扇速度:通过控制器上的速度调节按钮或旋钮,可以调整风扇的速度。
根据实际需求,选择合适的风速。
4. 控制器还支持风扇的开关功能。
按下或拨动开关按钮,可以打开或关闭风扇。
5. 当控制器或风扇出现过载时,控制器会自动断电保护。
此时需要关闭控制器电源开关,等待片刻后再重新启动。
注意事项1. 请勿将控制器和风扇暴露在潮湿或有水的环境中,以免发生电路短路或其他安全问题。
2. 使用过程中,若发现控制器或风扇异常,请立即停止使用并检查所接线路是否正确。
3. 请不要长时间将风扇以最大速度运行,以免导致风扇过热或控制器损坏。
4. 请遵循国家相关法律法规和使用承诺书中的规定,正确、合法地使用该控制器。
5. 详情请参考控制器附带的用户手册,了解更多详细操作步骤和注意事项。
常见问题解答Q: 风扇转速无法调节怎么办?A: 首先检查控制器与风扇的连接是否正确,确保风扇线接触良好。
如果问题仍然存在,可尝试重启控制器并再次调节。
Q: 风扇无法启动怎么办?A: 检查控制器电源开关是否打开,风扇线是否连接正确。
如果问题仍然存在,可能是风扇本身故障,建议联系售后服务。
总结通过本文档,你已经了解了MTC5060微型风扇控制器的使用方法。
请按照使用步骤操作,遵循注意事项,以确保正确、安全地使用该控制器。
如有其他问题,请参考用户手册或联系售后服务。
祝使用愉快!。
风扇控制器安装说明书1
风扇控制器安装说明书安装前请务必阅读该注意事项●安装前的准备工作1、所需工具:可以在厚为0.8mm钢板上钻直径为3.2孔的电钻、“十”字头螺丝刀、扳手两把。
2、安全检查:安装前请务必认真检查电源,确认完全断电后再进行安装操作。
!警告无电工操作证、没有接受专门培训的人员禁止操作!●安装1、打开室外机维修板及电控盒盖,拆下的所有与电控盒相连的连线,将电控盒从外机底盘取下。
在电控盒后背板钻直径为3.2mm的孔4个,孔的位置尺寸见下图:注意:1、钻孔时请不要用力过大,防止电控盒变形或损坏电控盒内电器元件2、钻孔位置应严格按照图纸尺寸,否则容易造成安装困难。
2、用备用螺钉将风扇控制器安装在相应位置上,紧固。
安装部位如下图:如上图将电源线及压力管引出。
注意:压力管折弯时,不要用力过猛,弯曲半径应大于10mm。
风扇控制器引线口必须朝下,以防止水进入风扇控制器。
3、压力管的安装:如上图:将压力管由风扇控制器引出从毛细管下引至维修阀,拧紧,多余的压力管在图示位置上折弯,将压力管及毛细管隔离后用线扎扎紧。
注意:1、压力管在伸直过程中,切勿用力过猛,折弯处的弯曲半径应大于10mm。
2、将螺母与维修阀拧紧过程中,应用两只扳手,切勿用一只扳手,以免将维修阀拧坏。
3、螺母上紧后,请立即检漏。
4、电线连接:除风扇电机外,将其余的连线接好。
风扇控制器的电源线沿室外热交传感器位置引入电控盒内。
风扇控制器的四个插接端子如下图任意连接,(风扇控制器的端子一端与电控盒的电源端相连,另一端与风扇插接端子相连),零线接地。
另两根插接头与下图“1”的继电器接好,顺序不限。
安装好电控盒及维修板。
注意:电控盒内连线应保持整齐、安全。
各电器元件的插接部分应高于电控盒底板50mm以上,以防止水进入电控盒而造成事故。
●调试:开机试运转,在制冷工况下检测室外机高压侧,(低外气工况下)室外机风扇转速随压力的降低而降低,随压力升高而升高。
●附:连线图。
汽车风扇控制器技术要求
1h
90ms
A
脉冲 4
-7V
1个脉冲
/
C
脉冲 5b
34V
1个脉冲
/
A
试验要求:试验功能等级要求A。
技术参数
1.工作温度范围:-40℃~+105℃
2.存储温度范围:-40℃~+130℃
3.工作电压范围:(9~16)V;
4.单通道最大负载电流:20A
5.输入PWM信号参数
5.1 频率:
输入频率:500Hz
输出频率:20kHz±5%
5.2 有效电平:高电平(4.6~16)V, 低电平(0~1.9)V;
(1)汽油
(2)发动机油
(3)液压油
(4)冷却夜30%水溶液
(5)刹车油
(6)洗涤液
试验要求:试验完成后,样件功能应正常。
电气特性测试
考查长时间工作过压能力:温度120℃,电压(17±0.1)V,试验时间1h,带负载;.
短时间过压能力:电压(24±0.1)V,试验时间1min,不带负载。
试验要求:试验后,样件功能应正常。
试验要求:试验后样件功能应正常。
湿度试验
温度55℃,相对湿度95%~100%,一个周期24h,循环6次。
试验要求:试验后样件功能应正常。
机械冲击试验
固定在测试台上测试,峰值加速度400m/s2,持续时间11ms,空间6个方向,每个方向1次。
试验要求:试验后,样件功能应正常。
耐溶性试验
将RFC接上插件后浸入上述溶液中,通电放置24小时。
转换时间1h,
环境温度120℃,试验时间24h;试验周期为:1h关,1h开(负载输出:80%,100%),反复进行。
PLC风扇控制器设计doc
PLC风扇控制器设计.doc PLC风扇控制器设计一、引言可编程逻辑控制器(PLC)是一种广泛应用于工业自动化领域的控制设备。
由于其具有高可靠性、灵活性以及易于编程等优点,PLC在各种生产过程中得到了广泛应用。
本文将介绍一种基于PLC的风扇控制器的设计。
二、设计需求设计一个能够控制风扇运转的PLC控制器,应满足以下需求:1.能够根据环境温度自动控制风扇的开启和关闭;2.可以通过手动方式控制风扇的运转;3.当风扇出现故障时,能够及时发出警报;4.能够记录风扇的运转时间,为维护提供依据。
三、硬件设计1.温度传感器:选用DS18B20温度传感器,能够实时监测环境温度,并通过数据线将温度数据传输给PLC。
2.PLC选型:根据控制需求,选择具有模拟量输入、输出,以及能够进行PID控制的PLC。
例如,西门子S7-200系列PLC。
3.风扇:选择具有直流电机的风扇,可以通过PLC控制其转速。
4.报警装置:选用蜂鸣器和LED灯,当风扇出现故障时,PLC控制蜂鸣器发出警报,LED灯闪烁。
四、软件设计1.温度控制:通过PLC的PID控制算法,根据DS18B20传感器采集的环境温度值,自动控制风扇的开启和关闭。
例如,当环境温度高于设定值时,PLC输出高电平,风扇启动;当环境温度低于设定值时,PLC输出低电平,风扇关闭。
2.手动控制:通过PLC的输入模块,接收手动开关的信号,从而控制风扇的运转。
例如,当按下手动开关时,PLC接收高电平信号,输出高电平给风扇,启动风扇;当松开手动开关时,PLC接收低电平信号,输出低电平给风扇,关闭风扇。
3.故障检测:在风扇电机的电源线上设置一个检测点,当电机出现断路等故障时,该检测点会向PLC发送故障信号,PLC接收到故障信号后,控制报警装置发出警报。
4.记录风扇运转时间:在PLC中设定一个计时器,每当风扇运转一定时间(例如1分钟),计时器加一。
这样就可以记录风扇的运转时间。
五、调试与测试在完成硬件和软件设计后,需要进行实际的调试和测试。

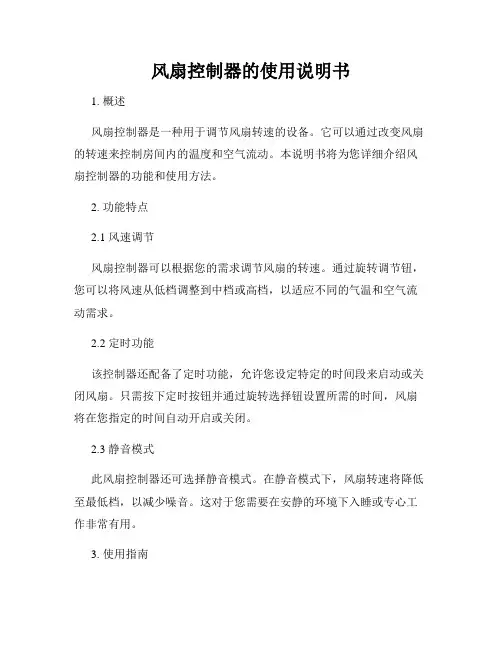

风扇控制器的使用说明书
风扇控制器的使用说明书1. 概述风扇控制器是一种用于调节风扇转速的设备。
它可以通过改变风扇的转速来控制房间内的温度和空气流动。
本说明书将为您详细介绍风扇控制器的功能和使用方法。
2. 功能特点2.1 风速调节风扇控制器可以根据您的需求调节风扇的转速。
通过旋转调节钮,您可以将风速从低档调整到中档或高档,以适应不同的气温和空气流动需求。
2.2 定时功能该控制器还配备了定时功能,允许您设定特定的时间段来启动或关闭风扇。
只需按下定时按钮并通过旋转选择钮设置所需的时间,风扇将在您指定的时间自动开启或关闭。
2.3 静音模式此风扇控制器还可选择静音模式。
在静音模式下,风扇转速将降低至最低档,以减少噪音。
这对于您需要在安静的环境下入睡或专心工作非常有用。
3. 使用指南在开始使用风扇控制器之前,请确保已经将控制器正确连接至风扇电源。
以下是一些使用指南以确保您可以正确操作该设备。
3.1 风速调节旋转控制器上的调节钮可以调整风扇的转速。
顺时针旋转将增加风速,而逆时针旋转则会减小风速。
请根据实际需求调整转速。
3.2 定时器设置按下定时按钮,然后使用旋转选择钮设置启动或关闭风扇的时间。
可以设置从数分钟到数小时的时间段。
确保定时器被正确设置以避免不必要的能源浪费。
3.3 静音模式若您希望在消除噪音的同时享受微风,只需按下静音模式按钮。
风扇将在最低速档运行,确保了一个宁静的环境。
4. 注意事项在使用风扇控制器时,请注意以下事项以确保您的安全和设备的正常运行:4.1 电源接线确保控制器正确连接至风扇的电源。
检查电源线是否牢固连接,并避免将电源线与其他插头混淆。
4.2 温度控制虽然风扇控制器可以帮助您调节室温,但请确保房间的温度处于安全范围内。
控制器不应被用于调节非常低或非常高的温度。
4.3 定时器安全在设置定时器时,请确保设定的时间段合理并遵循消防和安全规定。
不应将风扇长时间保持在未监督的情况下运行。
5. 故障排除如果您在使用风扇控制器时遇到问题,可以尝试以下故障排除方法:5.1 检查电源确保控制器已正确连接至电源插座,并检查电源线是否正常工作。
风扇控制器的原理
风扇控制器的原理风扇控制器是一种用于控制风扇运行的设备,根据不同的需求来调整风扇的转速。
其原理主要包括检测温度、信号传输、信号解析和电压/电流控制等方面。
首先,风扇控制器需要测量环境温度或其他对象的温度。
一般情况下,控制器通过温度传感器来实现温度检测。
常见的温度传感器有热敏电阻、热电偶和半导体温度传感器等,其中最常用的是热敏电阻。
这些传感器能够将温度转化成电信号,并传送给风扇控制器。
得到温度信号后,风扇控制器需要将信号进行传输。
这一过程通常是通过模拟信号的处理来实现的。
控制器会将模拟信号进行放大、滤波等处理,使得信号能够更好地被后续电路所识别和解析。
接下来是信号解析的过程。
风扇控制器需要将从传感器获取的模拟信号转化成数字信号,通常采用的方式是通过模数转换器(ADC)来实现,将连续的模拟信号转换成离散的数字信号。
这样就能够使得后续的逻辑电路对信号进行处理和分析。
在信号解析后,风扇控制器会根据解析出的数字信号来进行判断和控制。
根据设定的阈值或控制逻辑,控制器会根据不同的需求来调整风扇的转速。
比如在温度过高的情况下,控制器会加大电压或电流输出,使得风扇转速增加,从而加强散热效果。
而在温度较低的情况下,控制器会相应地减小电压或电流输出,使得风扇转速降低以节能。
整个风扇控制器的工作原理可以简单概括为:通过温度传感器检测环境温度,将温度信号进行模拟信号处理,再通过模数转换器将模拟信号转换成数字信号,最后通过对数字信号进行分析与处理,根据设定的阈值或控制逻辑来控制风扇的转速。
除了以上的基本原理,风扇控制器还需要考虑一些其他的因素。
例如,需要注意控制器的输出电压或电流是否符合风扇的工作要求,以及是否能够提供足够的功率输出。
同时,控制器还需要考虑信号传输和解析过程中的稳定性和准确性等问题,以确保风扇的控制效果。
总结来说,风扇控制器的工作原理涉及了温度检测、信号传输、信号解析和电压/电流控制等多个方面。
通过测量环境温度、将温度信号进行模拟信号处理和转换成数字信号,并根据设定的阈值或控制逻辑来调整风扇的转速,实现对风扇工作的控制。
风扇遥控器原理
风扇遥控器原理
风扇遥控器是一种用于控制风扇运行的设备。
它通常由两部分组成:遥控器和接收器。
遥控器是由电池供电的手持设备,使用者可以通过按下按钮来发送无线信号。
这些按钮通常包括开/关风扇、调节风速、设
置定时器等功能。
接收器则安装在风扇主体上,它接收并解码遥控器发送的信号,并据此控制风扇的运行。
接收器通常由微控制器和无线接收模块组成。
无线接收模块接收到遥控器发送的信号后,将其转换成数字信号,并传给微控制器进行处理。
微控制器是接收器的核心部件,它负责解码数字信号并根据解码结果来控制风扇的运行。
根据遥控器发送的信号,微控制器可以控制风扇的开/关状态,调节风速等。
此外,微控制器还
可以实现其他功能,如风扇的定时启动、摇头功能等。
风扇遥控器利用了无线通信技术,通常采用红外线或无线射频作为传输介质。
遥控器通过红外线或无线射频将控制信号发送给接收器,接收器接收到信号后进行解码并控制风扇的运行。
为了保证稳定可靠的通信,遥控器和接收器之间会采用特定的协议和编码方式。
总的来说,风扇遥控器的工作原理是通过遥控器发送无线信号,接收器接收并解码信号后控制风扇的运行。
这种设计使得用户可以方便地控制风扇,提供了更多的使用便利性。
风扇控制器的操作说明书
风扇控制器的操作说明书操作说明书目录:1. 概览2. 产品组成3. 驱动安装4. 连接方式5. 控制模式6. 使用方法7. 注意事项8. 常见问题及解决方案1. 概览本操作说明书旨在帮助用户正确使用风扇控制器,了解其组成部分、驱动安装、连接方式以及使用方法。
2. 产品组成风扇控制器包含以下组件:- 控制主板:具有风扇控制功能的主板,可通过操作按钮或遥控器来控制风扇的启停、转速等参数。
- 风扇连接线:将风扇与控制主板连接的线缆。
- 遥控器(可选):通过遥控器可以远程控制风扇的运行状态。
3. 驱动安装在使用风扇控制器之前,需要安装相应的驱动程序。
请按照以下步骤进行安装:1) 将随附的驱动光盘插入电脑的光驱中。
2) 在电脑上运行光盘中的安装程序,并按照提示完成驱动的安装。
4. 连接方式将风扇与控制主板连接的步骤如下:1) 将控制主板的电源线插入电源插座,并确保主板显示屏处于待机状态。
2) 将风扇的电源线插入控制主板的相应接口。
3) 连接完成后,确保所有线缆连接牢固,并避免过度弯曲或拉扯线缆。
5. 控制模式风扇控制器具有多种控制模式,用户可以根据需求进行选择:1) 手动模式:手动控制风扇的启停以及转速调节。
通过控制主板上的操作按钮或遥控器上的按键进行设置。
2) 自动模式:风扇根据环境温度自动调节转速。
用户可以根据需求设置温度阈值,当环境温度超过阈值时,风扇将自动运行并逐渐增加转速。
6. 使用方法根据所选择的控制模式,使用风扇控制器的方法如下:1) 手动模式:- 启动风扇:按下控制主板上的启动按钮或遥控器上的相应按键,风扇将开始运行。
- 调节转速:通过控制主板上的转速调节按钮或遥控器上的相应按键,可以调节风扇的转速。
按一次按钮增加一个档位,反之减少一个档位。
- 停止风扇:按下控制主板上的停止按钮或遥控器上的相应按键,风扇将停止运行。
2) 自动模式:- 设置温度阈值:通过控制主板上的温度设置按钮或遥控器上的相应按键,设置风扇启动的温度阈值。
双PWM风扇速度控制器MAX6615/6616
P WM2 b # 接N— MO F T来驱动 冷却风 S E 扇 ,其 转 速 信 号 输 入 T A C H l及
TACH2 ,两 个 4 7 为上 拉 电 阻 。 .kQ OT
端 、 AN— AI 内部为开 漏结构 , F F L端 输
出 的 信 号 与 C或 P的 I O接 E ,用 / l
来控制 系统在超 温 、风扇 故障时切 断 系
图 3 MA B 1 X 6 6的典 型应用 电路
统 电源 。
计算 机 、 服务器 、 网络设 备及工 作站等 。
( REF) ,同时测 量 器件 自身的 管芯 温
M AX6 l 6 6的 典 型 应 用 电 路 如 图 3
度。 将三个模拟 温度 经A/ D转换 器转 换 所 示 。 其 差 别 仅 是 多 了 6个 开 漏 输 出的
号有 P wMl P 和 WM2 出湍 )及两个 输 风 扇转 速记 数 器输 入端 ( TA CH l及 TACH2 , ) 用来检 测风扇 有无故 障 。该
器 件 的 电 源 电 压 Vc =3 5 5 从 Vc c ~ .V( c
湍 输入) 有风扇 故障信号 ( AN— AI ) , F F L
7 ℃ 范 围 时 允 差 为 ± 0 1 ,小 尺 寸 珠 0 .℃
状封装 , 径 中2 4 m,快速 响应 、稳 直 .r a 定性及可 靠性好 ) ,由 RE F端提供 参考
电 压 ,各 热 敏 电 阻 串 接 1 6 电 阻 。 .kQ S DA、 C S L与 C或 P连 接 。 W M l P 、
M 所示 。 它 由四 个主要部 分组成:1 外部 号传 输 及 寄存 器部 分 ;3. . 逻辑 电路部 应用资 料 ,请访 问 MAXI 公司网站 , 两个热 敏 电阻温 度传感 器的模拟信号输 分 ,有 OT输 出 ( 超温 时输 出 低 电平 ) 、 入 ( THl TH2 ,并提 供了基准 电压 SM 及 ) B uS从地 址 选 择 湍 ( A D D 0及
如何选择适合自己的电脑机箱风扇控制器类型
如何选择适合自己的电脑机箱风扇控制器类型在今天这个数字化时代,电脑已经成为我们生活中不可或缺的一部分。
无论是游戏、办公还是日常使用,电脑都需要保持适当的散热,以确保其性能的稳定和持久。
而电脑机箱风扇控制器就扮演着重要的角色,它能够有效地调节电脑的散热效果。
本文将介绍如何选择适合自己的电脑机箱风扇控制器类型。
一、了解电脑机箱风扇控制器的作用电脑机箱风扇控制器是一种用于电脑机箱风扇的设备,它能够控制风扇的转速和温度,以保持电脑的稳定性能和降低噪音。
它可以根据电脑的温度情况自动调节风扇的转速,或者手动调节风扇的转速。
二、根据需求选择机箱风扇控制器类型1. 手动控制型手动控制型机箱风扇控制器是最基本的一种类型,它通常配备有旋钮或按钮来手动调节风扇的转速。
这种类型的控制器适合需要根据自己的需求随时调节风扇转速的用户。
它的优点是简单易用,价格相对较低。
缺点是需要手动调节,不具备自动控制功能。
2. 自动控制型自动控制型机箱风扇控制器能够根据电脑的温度情况自动调节风扇的转速,以保持电脑的稳定性能且降低噪音。
这种类型的控制器通常具有温度传感器,能够实时监测电脑的温度,并自动调节风扇转速。
它的优点是操作简便,无需手动调节,能够根据实际情况智能地调节风扇速度。
缺点是价格相对较高,但对于追求便利和舒适的用户来说,是一种不错的选择。
3. PWM控制型PWM(Pulse Width Modulation)控制型机箱风扇控制器是一种通过控制电源的脉冲宽度来调节电机转速的技术。
它能够精确地调节风扇的转速,使电脑的散热效果更为出色。
这种类型的控制器通常与主板上的PWM接口相连接,以实现快速、精确的风扇转速调节。
优点是具备精确的控制效果,适用于追求高性能和稳定性能的用户。
缺点是需要与主板的PWM接口兼容,价格相对较高。
三、考虑购买机箱风扇控制器的其他因素除了控制器类型,还有一些其他的因素需要考虑,在购买机箱风扇控制器时应该注意以下几点:1. 兼容性:机箱风扇控制器应该与你的电脑主板兼容,以确保能够正常工作。
PWM 风扇控制器概要
PWM 风扇控制器1 PWM(Pulse Width Modulation)系利用Pulse的周期来控制
能量的高效率,节省能源系统
2 应用于交流变频马达、交换型调节器
3 DC无刷马达伺服为新突破的技术应用
4PWM的优点:
4-1.高效率的能源运用在最适当的时间输出最适当的能
量避免能源的浪费,为电力环保的最佳选择.
4-2.可由使用者选择能量输出,并且由可程序来控制马达
转速,不论数字与模拟控制都适用,兼容性高
4-3.降低使用者的噪音问题,在要求静音的环境是最佳的
选择(因为转速可调)
4-4.延长使用者马达的寿命,使轴承组件的运转寿命可以
加长,节省成本,可靠性高(因磨耗减少)。
pwm 风扇原理
pwm 风扇原理
PWM风扇原理
PWM(脉冲宽度调制)风扇通过调节电源输入的脉冲宽度来
控制风扇的转速。
其原理是通过改变电源输入信号的占空比来控制风扇叶片的旋转速度。
PWM风扇一般由风扇电机和
PWM控制器组成。
风扇电机是PWM风扇的核心部件,它由电机、驱动电路和传
感器组成。
电机负责提供旋转力,并将风扇叶片驱动起来。
驱动电路负责控制电流的流动,保证电机正常工作。
传感器用于监测风扇的旋转情况,以便及时调整控制信号。
PWM控制器是PWM风扇的关键部分,它接收来自主机或控
制器的PWM信号,根据信号的脉宽调整电源供电的时间比例。
当PWM控制器接收到高电平脉冲信号时,它会让风扇以全速
运转;而当接收到低电平脉冲信号时,它会让风扇停止转动或以很低的速度旋转。
通过不同占空比的PWM信号,PWM风
扇可以实现转速的精确控制。
PWM风扇的优点是能够根据实际需要调整转速,从而达到降
低噪音、节省能源和延长风扇寿命的效果。
与传统的调压风扇相比,PWM风扇在低转速时噪音更小,在高转速时散热效果
更好。
由于其精确控制能力,PWM风扇广泛应用于计算机散热、电子设备冷却等领域。
总之,PWM风扇通过调节脉冲宽度来实现转速的精确控制,
具有节能降噪、提高散热效率等优点,被广泛应用于各个领域。
555电风扇综合控制器电路图
555电风扇综合控制器电路图如图所示为电扇综合控制电路。
该电路由降压整流电路、调速控制电路、定时电路、间隙开关电路、可控硅控制电路等组成。
其中降压整流电路为整个控制器提供直流电压。
调速控制电路由IC1(555)和BG1~BG4等组成,其中由555和R3、R4、W1、C3等组成的可控式多谐振荡器的振荡周期为T=0.693(R3+R4+Rw1)C3,调节W1只可改变其振荡脉冲的占空比,而不影响其振荡频率。
对由BG3、D3、D4组成的与逻辑驱动电路,当IC1、IC2均相应输出高电平时,BG4则输出一组连续的过零脉冲,触发可控硅SCR导通,使电扇或其他被控电路的电源接通。
调节W1控制其占空比。
就可控制SCR输出的周波数比,从而调节输出平均电压或调节输出功率。
输出的平均电压为:Vcp≈D·Vin=(R3+Rw1)/(R4+r3+Rw1)·220V,调节W1可使输出电压为交流(22~210)V,负载功率从10%变化到100%。
定时电路由多谐振荡器(IC2、R11、W2、C5)和IC3(CD4024)构成。
其中CD4024为7位二进制串行计数器/分频器,振荡器的振荡周期为T=0.693(R11+2Rw2)C5。
由IC2⑤脚输出的信号加至IC3进行计数,当计数至27=128个脉冲(Q7输出)时,D端变为高电平,BG5导通,E点呈低电平,将IC1和IC2振荡部分锁定,相应SCR截止,定时结束。
本控制器的定时时间td在1分钟至10小时40分钟。
间隙开关电路由IC2的另一半与R12、C6组成的单稳定时电路构成,其输出的信号(⑨脚)经D4后与IC1的输出相与,控制SCR的导通与否,从而实现间歇吹风的功能。
本控制器可实现无级定时和无级调速,在对电扇、电热类、电机类产品进行控制时,不仅不消耗无功功率,且定时时间长,定时精度高。
智能风扇控制器的说明书
智能风扇控制器的说明书
感谢您购买本产品,本说明书将详细介绍智能风扇控制器的使用、功能及相关注意事项。
在使用本产品之前,请务必认真阅读本说明书并按照说明操作。
一、产品介绍
智能风扇控制器是一款可控制风扇转速的智能设备。
该设备集成了先进的智能控制芯片,可以通过上下左右方向键调节风扇转速,同时还可以设置定时开关机,方便实用。
本设备支持多个风扇同时使用,有效的解决了多风扇管理问题。
二、使用说明
(一)设置风扇转速
1.将电源插座插入智能风扇控制器。
2.将风扇插入智能风扇控制器后面的风扇接口。
3.按下设备上的上下左右方向键,可分别调节风扇的转速。
(二)设置定时开关机
1.按下设备上的“定时”键,设备进入定时模式。
2.按下“加”或“减”键,可分别设置开启或关闭设备的时间。
3.完成设定后,再次按下“定时”键,退出定时模式。
三、注意事项
1.请勿将本产品安装在阳台等露天场所,以免受到雨水等天气影响。
2.请勿将本产品长时间处在高温潮湿的环境中,否则可能导致设备
内部电路损坏。
3.本设备采用220V电源,请勿插入与其电压不符的电源。
4.请勿将本设备接入过载的电路中,以免引起电路过负载而导致电
器故障或火灾等危险事故。
感谢您阅读本说明书,如有任何问题或者建议,欢迎随时与我们联系。
我们会尽最大的努力为您解决问题并提供优质的服务。
遥控电风扇控制器 说明书
遥控电风扇控制器特性说明四种型号 HS8207BA4KL HS8207BA4KHS8207BA4L HS8207BA4三种风类正常风自然风睡眠风三种风速强中弱定时模式0.5124小时累进计时一组独立式彩灯控制功能一组非独立式水平摆头控制功能一组非独立式俯仰角度调角控制输出适用于壁扇应用独立开/关键操作K版本具备记忆功能免却每次开机重新设定运作模式 HS8207BA4K蜂鸣器响声开机' Bi-Bi ' HS8207BA4关机' Bi '其它操作' Bi '配HS5104编码器可实现全功能遥控中风起动功能455KHz振荡器作振荡电路输入2位元用户码设定绝对最高限值电源电压 -0.36V输入/输出电压 Vss0.3VDD0.3V功率损耗 500mW工作温度1070 HS8207BA4KL贮存温度40125 HS8207BA4L直流特性参数符号条件最小标准最大单位工作电压VDD 356V静态电流ISB VDDVSS5VOSC停止输出无负载500µA输入高电平VIH3.5 V输入低电平VIL1.5VVOL0.7VOFF MODE SPEED TIMER10 mA可控硅VOL0.7V10 mACOM1COM340mA输出电流IOL蜂鸣片VOH 4.3V15 mA功能一般说明HS8207风扇控制器是以电子式的触控开关和定时器取代传统机械式开关和定时器除了保留原有传统风扇之常风及定时功能外又增加了自然风和睡眠风设计提供二组摆头功能一组彩灯控制功能' L ' 版强化了风扇的功能配上特定编码器实现多通道遥远控制提升其附加价值' 关 ' 键切断马达电源风扇停止运转控制电路复原静态状态并记忆关机前之运作模式待下次开机时即以记忆状态运行定时及睡眠风不会被记忆' 开/风速 ' 键当风扇静止时此为起动键风扇中风启动以增大扭力三秒钟后回复设定之弱风状态初次上电或被记忆之风速状态运行当风扇转动中此为风速设定键弱中强弱中…循环式选择'开/关'键('K'版本) 当风扇静止时按此键启动风扇风扇中风启动以增大扭力三秒钟后回复设定之弱风状态初次上电或被记忆之风速状态运行当风扇转动时按此键切断马达电源风扇停止运转控制电路复原静态状态并记忆关机前之运作模式待下次再按此键启动风扇时即以记忆状态运行定时及睡眠风不会被记忆'风速'键'K'版本风速设定键弱中强弱中…循环式选择'风类 ' 键选择风扇转动之类别按正常风自然风睡眠风正常风自然…循环式选择正常风风扇按设定之强中弱风恒速运转自然风风扇马达按预编电脑程式作不规则运转配合风速键之设定可分强自然风中自然风弱自然风模仿大自然之风吹效果令风量更柔和舒适睡眠风风扇马达进入自然风电脑程式控制根据人的体温会随入睡后慢慢下降风扇之风量亦会慢慢减弱以免入睡后着凉其减弱规律如下1当最初设定为强风时风扇按强自然风运转半小时后转为中自然风半小时后再变为弱自然风直至预置时间结束或被关掉为止2当最初设定中风时风扇按中自然风运转半小时转为弱自然风直至预置时间结束或被关掉为止3当最初设定为弱风时风扇按弱自然风运转直至预置时间结束或被关掉为止' 定时 ' 键设定风扇之预置时间: 0.5124小时四段式累进计时当风扇在定时状态中运转时LED之显示会随时间之过去而显示预置剩余时间以清楚显示风扇尚会进行多长工作时间才会停止'水平摆头 ' 键当风扇运转时按此键可控制电子水平摆头运转当风扇停止时此键不动作'俯仰角调角 '键当风扇运转时按住此键使垂直摆头之同步电机通电风扇依上下摆动当调节到理想角度后放开按键同步电机停止运转'彩灯'键按此键可控制彩灯之开关此键之动作与风扇运转否无关配上编码器HS5104可设计出七通道全功能遥控以上各按键之发射器每次按键皆有蜂鸣器响声以表示按键讯号成功接收控制面板:• 4•强•睡眠• 2•中•自然• 1•弱•正常• 0.5 ••HS8207BA4KL 开/关风速风类定时水平摆头俯仰角彩灯HS8207BA4L 关开/风速风类定时水平摆头俯仰角彩灯• 4•强•睡眠• 2•中•自然• 1•弱•正常• 0.5 ••HS8207BA4K 开/关风速风类定时水平摆头俯仰角HS8207BA4 关开/风速风类定时水平摆头俯仰角脚位说明脚位HS8207BA4 HS8207BA4KHS8207BA4LHS8207BA4KL名称 I/O 说明1LIGHTI彩灯键输入1 2DII遥控讯号输入2 3OFFI/O关机键输入及LED扫描输出端3 4TIMERI/O定时键输入及LED扫描输出端4 5SPEEDI/O风速键输入及LED扫描输出端5 6MODEI/O风类键输入及LED扫描输出端6 7COM1O用户码C1选择及LED扫描公共端7 8COM2O用户码C2选择及LED扫描公共端8 9COM3OLED扫描公共端9 10SW1I水平摆头键输入及用户码选择二极管连接端10 11SW2I俯仰角调角输入键11 12TUO2O俯仰角驱动输出12 13SHO1O摆头驱动水平摆头13 14STRONGO强风驱动14 15MEDIUMO中风驱动15 16LOWO弱风驱动16 17VDD正电源17 18BUZO蜂鸣器驱动18 19OSC2O19 20OSC1I455KHz振荡器20 21VSS负电源22LTOO彩灯驱动应用电路电源部份元件清单符号器件参数FUSE 保险丝 1A250VR1 碳膜电阻2×180Ω/2WR2 碳膜电阻 200K/0.5WR3 碳膜电阻2×47Ω/0.25WR4 碳膜电阻 1KΩ/0.5WC1 聚丙烯电容 1.2µF,400VACC2 电解电容 470µF,16VC3 电解电容 470µF,10VC4 瓷片电容 0.1µFD1D2 二极管 IN4007D3 稳压管 5.1V,1W控制部分D4D5 用户编码C1C2对应HS5104 C1C20 接IN4148 1 空接元件清单符号器件参数R4-R0 碳膜电阻 10KΩ,0.25WR11-R16 碳膜电阻 470Ω,0.25WR17-R19 碳膜电阻 100Ω,0.25WR20R21 碳膜电阻 560Ω,0.25WC5C6 瓷片电容 100pFC7 电解电容 220F10VC8 瓷片电容 0.1uFXL 晶振 455KHzBUZ 蜂鸣片Ф27LED 发光二极管Ф312D4D5 二极管 IN4148KEY 轻触开关6mm7IRM IR接收头 5302IC 控制器 HS8207BA4系列T1-T6 可控硅 MAC97A6HS5104发射器线路图元件清单符号器件参数C1 电解电容 10µF10VC2C3 瓷片电容 100pFXL 陶瓷振荡器 455KHzLED1 发光二极管Ф3LED2 红外线发射管 LTE5208AR 碳膜电阻 4.7Ω,0.25WQ1Q2 三极管9014 or 8050IC 发射IC HS5104。
风扇控制器的散热原理
风扇控制器的散热原理风扇控制器是电子设备中常见的一种电路,用于控制风扇的运转,以实现散热和保护电子元件的目的。
在电子设备中,由于电路元件的工作产生了大量的热量,如果不能及时散热,就会导致元件的过热损坏。
风扇控制器通过控制风扇的运转速度和散热效果,有效地维护了电子设备的正常工作状态。
散热原理是风扇控制器发挥作用的核心机制。
当电子设备中的元件产生热量时,风扇控制器会通过监测温度传感器上的温度信号来判断是否需要启动风扇。
一旦温度超过设定的阈值,风扇控制器会通过输出的控制信号来启动风扇。
风扇作为散热设备的一种,其工作原理是通过旋转风叶产生气流,通过对流和对流传导的方式将热量从设备中散发出去。
当风扇启动后,风叶的旋转将空气带动起来,在设备表面形成气流,加快了热量传输的速度。
除了风扇的工作原理外,风扇控制器还根据实际需要调整风扇的运转速度,以达到最佳的散热效果。
在电子设备中,不同区域的热量产生和散热需求是不一样的。
一般而言,CPU等核心部件产生的热量较大,需要较高的风扇转速来进行散热;而其他部件的热量产生较小,可以采用较低的风扇转速来满足散热要求。
风扇控制器通常采用PWM调速模式(Pulse Width Modulation)来实现风扇转速的调节。
PWM调速通过改变风扇控制信号的占空比来控制风扇的转速。
占空比是指单位时间内,风扇控制信号高电平的时间占整个周期的比例,通过调整高电平时间的长短,可以控制风扇转速的快慢。
此外,风扇控制器还可以根据系统的负载情况和环境温度的变化调整风扇的转速。
当负载较大或环境温度较高时,风扇控制器会相应提高风扇的转速,以增加散热效果;而当负载较小或环境温度较低时,风扇控制器会适当降低风扇的转速,以节能降噪。
总之,风扇控制器的散热原理是通过监测温度信号、启动风扇、调节风扇转速等多种手段来实现对电子设备的散热控制。
它不仅可以有效地保护电子元件免受过热损坏,还可以提高设备的工作稳定性和寿命。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.2 风扇电动机
通风系统即空气循环系统是空调的重要组成,
包括室内空气循环系统、室外空气冷却系统和 新风系统3个部分,有离心风扇、轴流风扇、 贯流风扇、风扇电动机(又称风机)、风道和 空气过滤网等部件。其作用是通过风扇电动机 工作强迫空调器内外两侧的换热器进行热量交 换,以获得制冷(热)效果。
结束
自动模式外设控制程序
2.2 外设驱动程序
(1)高层管理程序(void Cntrl_op(void)) 制冷模式处理
开始
t=设温
压缩机开 Y N 设温-1<室温 Y (fun)制冷压机关 (fun)制冷压机开
N
设温<室温 Y (fun)制冷压机开
N
(fun)制冷送风控制
结束
制冷模式外设控制程序
2.2 外设驱动程序
(1)高层管理程序(void Cntrl_op(void)) 该程序主要是根据当前的工作状态控制压缩机、风机、 风向工作状态,在主循环中完成。
开始
关机 Y (fun)压缩机关
N
动作延时=0
N
盘管或回风热敏故障
Y Y (fun)压缩机关
N
(fun)风机关
(fun)风机关
(fun)运行制冷
风扇控制器软件开发
1 3
2 3
解读功能说明 设计程序流程图 编码及测试
风扇控制器软件开发
完成的功能 显示 按键 外设控制 显示: 风扇通电关机时,只显示电源(LED1) 风扇开机后,显示电源LED2,自动模式显示LED3,手动模式不显示LED3,高风速下 显示LED4,低风速下不显示LED3,两种模式下数码管均显示温度,当传感器故障时, 显示故障码Er 按键: S1为开机键,按下在开关机间切换 S2为模式切换键,开机后有效按下在手动、自动模式间切换,默认为手动模式 S3为风速键,手动模式时,按下在高低风间切换,默认为高风工作 (PTG2 高风驱动)(PTG3 低风驱动)2.2 外 Nhomakorabea驱动程序
(2)中层管理程序: 在中层管理程序中通过开压机、关压机、开风机风向、 关风机风向函数,对相关标志位进行设置,需要注意的 是,在这里并没有对I/O端口进行操作。 制冷开压机程序 压缩机关程序
开压机控制程序
风机风向关程序
2.2 外设驱动程序
(3)底层管理程序:
底层管理程序按照标志将控制信号输出到I/O端口。该
3 分别绘制显示、按键、AD流程图,完成相应代码 4 绘制外设驱动流程图,完成代码
附加功能
定时功能:自行设计功能并完成
1 空调外设
空调机内主要动力部件是由压缩机、室外冷却风扇电机、
室内送风电机和摆页电机组成,除压缩机外,其他三类 电机均为小功率电机。 教材所使用的窗机控制器中由单片机控制的外设为压缩 机、室内送风电机和摆页(风向)电机。
2.2 外设驱动程序
外设驱动程序按照功能说明书的要求进行编写。
控制程序可以划分为高层管理、中层管理和底 层管理三部分。
高层及中层管理程序由主循环当中的外设控制
程序(void Cntrl_op(void))完成。 底层管理程序则为主循环当中的外设驱动程序 (void Main_drv(void))。
本节主要内容:
1.1 压缩机 1.2 风扇电动机 1.3 风向电动机 1.4 外设驱动电路
1.1 压缩机
( (
3 屋 外 屋 内 4
)
)
90
5
90
2
10
1 13 12 11 9 8 7
6
1.1 压缩机
压缩机在空调器中的作用是吸收蒸发器的低压 低温蒸气,经压缩后变成高温高压的蒸气,在 制冷循环系统中形成压力差,使制冷剂强制循 环流动,因而它是空调器制冷循环的动力源.是 制冷系统的心脏
Y
制冷模式
N
N
自动模式 Y 自初始 Y
N
(fun)运行送风
Y
送风模式
结束
(fun)初始化设置
外设控制程序
2.2 外设驱动程序
(1)高层管理程序(void Cntrl_op(void))
自动工作模式
开始
清除原有工作标记
室温<23
Y
N
设温=22
(fun)设置送 风工作模式
(fun)设置 制冷工作模式
1.1 压缩机
压缩机电机一旦停止运转后,必须延时3min以
上才能启动。因为停机后的短时间内,压缩机 吸、排气两侧的压力差较大,若立即启动压缩 机,有可能因启动负荷增大而不能启动,甚至 烧毁电机。因此需延时3min,使高低压两侧毛 细管制冷剂压力达到平衡后再启动。为安全起 见,现在的窗式空调器(特别是带遥控式均有 3min延时保护装置。
部分程序在主循环程序中单独拿出来执行。需要注意的 是对于风机的操作,由于电机的性能要求,当风机的输 出状态发生变化时,如从高风切换到低风时,必须将风 机关闭0.25秒,才能重新打开。
开始
有变风速标志 N
2.2 外设驱动程序
Y Y
(3)底层管理程序:
风速驱动标志与端口 设置一致 有0.25秒间隔 N N 风速发生变 化先关风机 0.25秒之后才 可以送驱动 屏蔽中断是 为了保证送 驱动过程不 被干扰,清 计时单位是 为了保证0.25 的精度 屏蔽中断 送相应风机口电平 关所有风机 开放中断 开放中断 清变风速标志 设0.25秒间隔
本节主要内容:
2.1 外设驱动功能 2.2 外设驱动程序
2.1 外设驱动功能
外设驱动功能根据当前的工作状态对压缩机、
风向及风扇做出控制。空调在开机后可以工作 在自动运行、制冷、送风三种模式下。
自动运行 模式 制冷工作 模式 送风 模式
根据当前室温选择制冷或者送 风工作模式 会按照室温等要求对压缩机、 风扇、风向进行控制。 关闭压缩机,仅对风扇及风向 进行控制。
1.3 风向电动机
在空调器的室内出风口上都装有导风板,由电
动机带动连杆系统推动导风板上下或者来回摆 动风向,风向电动机主要采用低极式永磁步进 电机,进行室内气流方向调节。由于其结构简 单、成本低、更宜小型化等特点而广泛应用于 空调器领域。
1.4 外设驱动电路
继电器输出、蜂鸣器输出电路
2 外设驱动
外设控制: 手动模式时,开机后,送高风只有K1工作,送低风只有K2工作,关机时均不工作 自动模式下,关机不工作,开机时,若温度高于30度,送高风,温度高于28度低于 30度,送低风,低于28度,风机不工作。
风扇控制器软件开发
1 绘制主函数流程图,完成主函数程序
2 绘制中断函数流程图,完成中断函数
