复合材料课件第六章 陶瓷基复合材料-1
抑制晶粒组织长大，获得超细晶粒结构材料， 显著改善材料的显微组织。
但在微波烧结陶瓷中存在一些值得关注的特殊 现象。
1）过热点。由于微波场的不均匀分布或 材料组分不均匀导致某些部分局部明显高于 其它部分，出现过热点。
2）热应力开裂。一些热膨胀系数大而热 导率又较小的陶瓷材料在微波降温段，由于 试样中存在的温度梯度而引起的热应力开裂。
1930年，美国科学家提出利用等离子体脉冲烧结原理 1965年，脉冲电流烧结技术在美国和日本等国得到应用 1988年，日本研制出第一台工业型等离子体烧结装置 1996年，日本组织了等离子体烧结研讨会，每年召开一次 1998年，瑞典购进等离子体烧结系统，对碳化物、氧化物及 生物陶瓷等进行较多研究工作 2006年6月武汉理工大学购置了国内首台等离子体烧结装置， 此后国内多所高校及研究所相继引进该装置，成为材料制备 的全新技术
微波烧结：微波烧结是一种新型的粉末 冶金烧结致密化工艺，微波烧结是利用 微波加热来对材料进行烧结。
微波加热中出现区别与常规加热的现象有促
进物质的扩散、加快致密化进程、降低反应
温度、加快反应进程。作为一种新型加热技 术具有以下优点：1）可经济地获得2000℃高 温；2）加热速度快，升温速率可达50℃/min； 3）具有即时性特点，只要有微波辐射，物料 即刻得到加热，微波停止加热也立刻停止；4） 微波能量转换率高，可达80～90；5）与常规 烧结相比烧结温度降低，同时快速升温可以
化学制粉 优点：高纯、超细、均匀 缺点：需复杂的设备，工艺严格，成本高
液相共沉淀法 溶胶-凝胶法 冰冻干燥法 喷雾干燥法
②成型
成型后，胚体的密度越高，烧结样品的收缩率越小， 尺寸约容易控制，缺陷约少。
模压成型 热压成型 轧膜成型 注射成型
但在微波烧结陶瓷中存在一些值得关注的特殊 现象。
1）过热点。由于微波场的不均匀分布或 材料组分不均匀导致某些部分局部明显高于 其它部分，出现过热点。
2）热应力开裂。一些热膨胀系数大而热 导率又较小的陶瓷材料在微波降温段，由于 试样中存在的温度梯度而引起的热应力开裂。
1930年，美国科学家提出利用等离子体脉冲烧结原理 1965年，脉冲电流烧结技术在美国和日本等国得到应用 1988年，日本研制出第一台工业型等离子体烧结装置 1996年，日本组织了等离子体烧结研讨会，每年召开一次 1998年，瑞典购进等离子体烧结系统，对碳化物、氧化物及 生物陶瓷等进行较多研究工作 2006年6月武汉理工大学购置了国内首台等离子体烧结装置， 此后国内多所高校及研究所相继引进该装置，成为材料制备 的全新技术
微波烧结：微波烧结是一种新型的粉末 冶金烧结致密化工艺，微波烧结是利用 微波加热来对材料进行烧结。
微波加热中出现区别与常规加热的现象有促
进物质的扩散、加快致密化进程、降低反应
温度、加快反应进程。作为一种新型加热技 术具有以下优点：1）可经济地获得2000℃高 温；2）加热速度快，升温速率可达50℃/min； 3）具有即时性特点，只要有微波辐射，物料 即刻得到加热，微波停止加热也立刻停止；4） 微波能量转换率高，可达80～90；5）与常规 烧结相比烧结温度降低，同时快速升温可以
化学制粉 优点：高纯、超细、均匀 缺点：需复杂的设备，工艺严格，成本高
液相共沉淀法 溶胶-凝胶法 冰冻干燥法 喷雾干燥法
②成型
成型后，胚体的密度越高，烧结样品的收缩率越小， 尺寸约容易控制，缺陷约少。
模压成型 热压成型 轧膜成型 注射成型
第八章陶瓷基复合材料
特点
优点：不损伤增强体，不需要成型模具，能制造大型零件， 优点：不损伤增强体，不需要成型模具，能制造大型零件，工艺较简单 缺点：增强体与基体比例难以精确控制， 缺点：增强体与基体比例难以精确控制，增强体在基体中分布不太均匀
电泳沉积成型法( 8.4.5 电泳沉积成型法(electrophoretic deposition )
与热压烧结相比，由于热等静压是均匀地将压力作用于材料各个表面， 与热压烧结相比，由于热等静压是均匀地将压力作用于材料各个表面，进而材 料各向同性
固相反应烧结成型法( 8.4.3 固相反应烧结成型法(Solid-state Reaction)
概念
固相反应烧结成型是通过固相化学反应， 固相反应烧结成型是通过固相化学反应，使反应物素坯直接得到复合材料 烧结体的一种烧结工艺方法。 烧结体的一种烧结工艺方法。其以生成物烧结体与反应物素坯间化学位之 差为动力，在进行固相化学反应同时完成材料的烧结， 差为动力，在进行固相化学反应同时完成材料的烧结，不加或少加烧结助 剂，属无压烧结
工艺
反应物粉末＋增强体混合均匀→ 反应物粉末＋增强体混合均匀→素坯在一定温度下反应得新化合物基体 基体与增强体结合得复合材料烧结体（ →基体与增强体结合得复合材料烧结体（也有同时生成基体和增强体并 形成复合材料） 形成复合材料）
设备条件
电阻炉；高温反应在惰性气氛(Ar,N 反应物粉末需纯度高、颗粒细、 电阻炉；高温反应在惰性气氛(Ar,N2)；反应物粉末需纯度高、颗粒细、 较高的反应活性；可添加一些催化剂加速反应； 较高的反应活性；可添加一些催化剂加速反应；需控制素坯空隙率
料浆浸渍热压成型法( 8.4.4 料浆浸渍热压成型法(impregnation-hot pressing )
第八章陶瓷基复合材料ppt课件
的性能与SiCw含量之间的关系。
完整版PPT课件
50
断 裂 韧 性
弯 曲 强 度
f(MPa)
KIC(MPa.m1/2)
ZrO2(Y2O3)
复 合
SiCw含量（vol%）
SiCw含量（vol%）材Fra bibliotek料 的
维 氏 硬
力
度
弹 性 模 量
E(GPa) HV(GPa)
学
性
能
完整版PPT课件
51
SiCw含量（vol%）
完整版PPT课件
11
但是，必须对碳纤维进行有效 的保护以防止它在空气中或氧化性 气氛中被腐蚀，只有这样，才能充 分发挥它的优良性能。
完整版PPT课件
12
陶瓷基复合材料中的增强体中， 另一种常用纤维是玻璃纤维。
制造玻璃纤维的基本流程如下 图所示：
完整版PPT课件
13
将玻璃小球 熔化，然后通过 1mm左右直径的 小孔把它们拉出 来。
9
目前，碳纤维常规生产的品种主要有两种， 即高模量型和低模量型。
其中，高模量型的拉伸模量约为400 GPa， 拉伸强度约为1.7 GPa；
低模量型的拉伸模量约为240 GPa，拉伸
强度约为2.5 GPa。
完整版PPT课件
10
碳纤维主要用在把强度、刚度、 重量和抗化学性作为设计参数的构 件，在1500℃的温度下，碳纤维仍 能保持其性能不变。
可达0.1E(E为杨氏模量)，这已非常接
近于理想拉伸强度0.2E。
相比之下，多晶的金属纤维和块
状金属的拉伸强度只有0.02E和0.001E。
完整版PPT课件
23
由于晶须具有最佳的热性能、低密度和 高杨氏模量，从而引起了人们对其特别的关 注。
第十四章--陶瓷基复合材料PPT课件
制备方法：反应烧结、常压烧结、热压烧结等。
.
47
性能特点： 优异的高温强度，可保持到1600℃； 热传导能力高，仅次于氧化铍陶瓷； 抗磨损性高、摩擦系数低，良好的耐腐蚀
性，低热膨胀系数，适宜的力学性能。 缺点：断裂韧性较低且在任何温度下都很
脆。
.
53
14.3 增强体
1.纤维 2.晶须 3.颗粒
.
18
.
19
.
20
.
21
.
22
主要性能： 硬度很高，2000MPa，仅次于金刚石、氮化 硼、碳化硅 耐磨性好 耐腐蚀性强：由于铝氧之间键合力很大，氧化 铝又具有酸碱两重性。 电绝缘性好 抗热震性能差，不能承受环境温度的突然变化
.
23
2、氧化锆陶瓷
以氧化锆(ZrO2)为主要成分的陶瓷称为氧 化锆陶瓷。
.
54
碳纤维
1、碳纤维是指纤维中含碳量95%左右的碳纤维和含 碳量99%左右的石墨纤维。制造陶瓷基复合材料最 常用的纤维之一。
2、原料:
人造丝（粘胶纤维） 聚丙烯腈PAN(主要原料) 沥青
.
55
3、制造
热牵伸法
预氧化
碳化
.
石墨化
58
碳化
石墨化
.
59
.
60
4、性能特点
• 强度和模量高、密度小，和碳素材料一样具有很 好的耐酸性。
➢ 耐磨性，轴承、密封件和替代人骨(如髋关节)等 ➢ 低热传导性，汽车发动机中作活塞顶、缸盖底板
和汽缸内衬。 ➢ 氧化锆增韧氧化物陶瓷基体，制成韧性较基体材
料高的复合材料。 ➢ 氧化锆的韧性在所有陶瓷中是最高的。
.
30
二、氮化物陶瓷
.
47
性能特点： 优异的高温强度，可保持到1600℃； 热传导能力高，仅次于氧化铍陶瓷； 抗磨损性高、摩擦系数低，良好的耐腐蚀
性，低热膨胀系数，适宜的力学性能。 缺点：断裂韧性较低且在任何温度下都很
脆。
.
53
14.3 增强体
1.纤维 2.晶须 3.颗粒
.
18
.
19
.
20
.
21
.
22
主要性能： 硬度很高，2000MPa，仅次于金刚石、氮化 硼、碳化硅 耐磨性好 耐腐蚀性强：由于铝氧之间键合力很大，氧化 铝又具有酸碱两重性。 电绝缘性好 抗热震性能差，不能承受环境温度的突然变化
.
23
2、氧化锆陶瓷
以氧化锆(ZrO2)为主要成分的陶瓷称为氧 化锆陶瓷。
.
54
碳纤维
1、碳纤维是指纤维中含碳量95%左右的碳纤维和含 碳量99%左右的石墨纤维。制造陶瓷基复合材料最 常用的纤维之一。
2、原料:
人造丝（粘胶纤维） 聚丙烯腈PAN(主要原料) 沥青
.
55
3、制造
热牵伸法
预氧化
碳化
.
石墨化
58
碳化
石墨化
.
59
.
60
4、性能特点
• 强度和模量高、密度小，和碳素材料一样具有很 好的耐酸性。
➢ 耐磨性，轴承、密封件和替代人骨(如髋关节)等 ➢ 低热传导性，汽车发动机中作活塞顶、缸盖底板
和汽缸内衬。 ➢ 氧化锆增韧氧化物陶瓷基体，制成韧性较基体材
料高的复合材料。 ➢ 氧化锆的韧性在所有陶瓷中是最高的。
.
30
二、氮化物陶瓷
复合材料概论精_第六章_陶瓷基复合材料ppt课件
• 延性（金属）颗粒：延性颗粒强化CMC的韧性 显著提高，但强度变化不明显，且高温性能下降。
• 高性能连续纤维：加入数量较多的高性能连续纤 维（如CF、SiC纤维）除韧性显著提高外，强 度和模量均有不同程度的提高。
表6-2 C纤维增韧Si3N4复合材料的性能
完整编辑ppt
7
表6-1 SiCw增韧氧化铝陶瓷性能
➢CMC的制备过程通常分为两个步骤： • 首先将增强材料掺入未固结的（或粉末
状的）基体材料中； • 使基体固结。
完整编辑ppt
13
6.3.1 连续纤维增强CMC成型工 艺
连续纤维增强CMC制备方法有料浆浸渍及 热压烧结法、化学气相沉积（CVD）法、直 接氧化沉积法、先驱体热解法等
1）料浆浸渍及热压烧结法：
晶须含量 弯曲强度
/vol% /MPa
0
250
10
500
20
550
30
600
维氏硬度HV /GPa 14.5 16.5 17.5 18.2
断裂韧性1K/2 IC /MPa·m 4.5 6 6.5 7
完整编辑ppt
8
表6-2 C纤维增韧Si3N4复合材料
的性能 材料
性能
Si3N4
C/Si3N4
密度
3.44

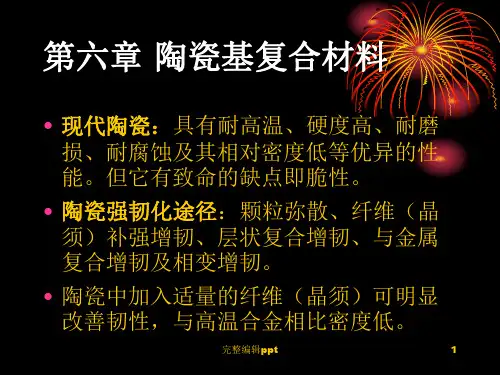

第六章 陶瓷基复合材料
• 现代陶瓷：具有耐高温、硬度高、耐磨 损、耐腐蚀及其相对密度低等优异的性 能。但它有致命的缺点即脆性。
• 陶瓷强韧化途径：颗粒弥散、纤维（晶 须）补强增韧、层状复合增韧、与金属 复合增韧及相变增韧。
• 陶瓷中加入适量的纤维（晶须）可明显 改善韧性，与高温合金相比密度低。
完整编辑ppt
• 优点：比常压烧结的烧结温度低，时间短， 致密度高；
陶瓷基复合材料 ppt课件
陶瓷基复合材料
PPT课件
1
回顾一下：
陶瓷致命缺点：
脆性
改善韧性的有效手段：
向陶瓷材料中加入起增韧作用的第二相
增韧机制：
靠纤维（晶须）的拔出、裂纹的桥连与转向机 制对强度和韧性的提高产生作用。
PPT课件
2
10.3 陶瓷基复合材料的种类及基本性能
10.3.1 纤维增强陶瓷基复合材料
纤维增强陶瓷材料是常见的重要手段！！ 按纤维排布方式的不同，可将其分为
裂纹垂直于纤维方向扩展示意图 PPT课件
5
当外加应力进一步提高时，由于基体与纤维间
的界面离解，同时又由于纤维的强度高于基体的强
度，从而使纤维从基体中拔出。 当拔出的长度达到某一临界值时，会使纤维发 生断裂。
裂纹垂直于纤维方向扩展示意图 PPT课件
6
因此，裂纹的扩展必须克服纤维的拔出功和
纤维断裂功，结果就是使得材料的断裂变得更为
困难，从而起到了增韧的作用。
单向排布纤维增韧陶瓷只是在纤维排列方向 上的轴向性能较为优越，而其横向性能显著低于 纵向性能，所以只适用于单轴应力的场合。
PPT课件
7
二、多向排布纤维增韧复合材料
而许多陶瓷构件则要求在二维及三维方向上 均具有优良的性能，这就要进一步的制备多向排 布纤维增韧陶瓷基复合材料。
莫来石+ Si3;SiCw
452
551~580
4.4
5.4~6.7
很明显，由ZrO2+SiCw与莫来石制得的复合材料要比 单独用SiCw与莫来石制得的复合材料的性能好得多。
PPT课件 32
10.4 陶瓷基复合材料的制备
陶瓷基复合材料的制造分为两个步骤：
第一步是将增强材料掺入未固结(或粉末状)的基
PPT课件
1
回顾一下：
陶瓷致命缺点：
脆性
改善韧性的有效手段：
向陶瓷材料中加入起增韧作用的第二相
增韧机制：
靠纤维（晶须）的拔出、裂纹的桥连与转向机 制对强度和韧性的提高产生作用。
PPT课件
2
10.3 陶瓷基复合材料的种类及基本性能
10.3.1 纤维增强陶瓷基复合材料
纤维增强陶瓷材料是常见的重要手段！！ 按纤维排布方式的不同，可将其分为
裂纹垂直于纤维方向扩展示意图 PPT课件
5
当外加应力进一步提高时，由于基体与纤维间
的界面离解，同时又由于纤维的强度高于基体的强
度，从而使纤维从基体中拔出。 当拔出的长度达到某一临界值时，会使纤维发 生断裂。
裂纹垂直于纤维方向扩展示意图 PPT课件
6
因此，裂纹的扩展必须克服纤维的拔出功和
纤维断裂功，结果就是使得材料的断裂变得更为
困难，从而起到了增韧的作用。
单向排布纤维增韧陶瓷只是在纤维排列方向 上的轴向性能较为优越，而其横向性能显著低于 纵向性能，所以只适用于单轴应力的场合。
PPT课件
7
二、多向排布纤维增韧复合材料
而许多陶瓷构件则要求在二维及三维方向上 均具有优良的性能，这就要进一步的制备多向排 布纤维增韧陶瓷基复合材料。
莫来石+ Si3;SiCw
452
551~580
4.4
5.4~6.7
很明显，由ZrO2+SiCw与莫来石制得的复合材料要比 单独用SiCw与莫来石制得的复合材料的性能好得多。
PPT课件 32
10.4 陶瓷基复合材料的制备
陶瓷基复合材料的制造分为两个步骤：
第一步是将增强材料掺入未固结(或粉末状)的基
陶瓷基复合材料的制备方法与工艺 ppt课件
②将连续纤维编织制成预成型坯件，再 进行化学气相沉积(CVD)，化学气相渗透 (CVI)，直接氧化沉积(Lanxide)；
③利用浸渍--热解循环的有机聚合物裂 解法制成陶瓷基复合材料。
ppt课件
7
对于颗粒弥散型陶瓷基复合材料， 主要采用传统的烧结工艺，包括常压烧 结、热压烧结或热等静压主要是高 温状态)、同环境的相容性(包括内部和外部， 而外部环境的相容主要包括氧化和蒸发)。
ppt课件
5
针对不同的增强材料，已经开发了多 种加工技术。
例如，对于以连续纤维增强的陶瓷基 复合材料的加工通常采用下面三种方法：
①首先采用料浆浸渍工艺，然后再热
压烧结；
ppt课件
6
8
此外，一些新开发的工艺如固相反 应烧结、高聚物先驱体热解、CVＤ、溶 胶—凝胶、直接氧化沉积等也可用于颗 粒弥散型陶瓷基复合材料的制备。
ppt课件
9
晶须补强陶瓷基复合材料的制备方法：
将晶须在液体介质中经机械或超声分散， 再与陶瓷基体粉末均匀混合，制成一定形状 的坯件，烘干后热压或热等静压烧结。
ppt课件
30
⑤为了减少最终制品的孔隙率，在 热压之前，要设法完全除去挥发性黏结 剂，使用比纤维直径更小的颗粒状陶瓷 基体。
ppt课件
31
⑥热压操作非常关键，通常是在一个 非常窄的操作温度范围，缩短操作时间可 以减少纤维的损坏。
ppt课件
32
浆料浸渍工艺可以制得纤维定向排列、 低孔隙率、高强度的陶瓷基复合材料。它可 以用在C、Al2O3、SiC和Al2O3.SiO2纤维增强 玻璃、玻璃陶瓷和氧化物陶瓷的制造工艺中。
ppt课件
21
