DTⅡ型固定式带式输送机的设计【摘要】总结国内外带式输送机的设计经验，对dtⅱ型带式输送机进行了设计，包括设计原则、主要技术参数及主要部件等。
本输送机主要应用在混凝土搅拌站设备中，起到转运和输送物料的任务。
可输送粉状、粒状和块状等各种散状物料及成件物品，在实际应用中效果很好。
【关键词】dtⅱ；输送带；传动系统；固定式带式输送机dtⅱ型固定式带式输送机是通用型系列产品，可广泛用于冶金、矿山、港口、电站、建材、化工、轻工等各个行业。
由单机或多机组合成运输系统来输送物料，可输送松散密度为500～2500kg/m3的各种散状物料及成件物品。
适用的工作环境温度一般为-25～+40℃。
如遇特殊工作环境，如需耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另采取相应的防护措施。
它具有输送能力强、输送效率高、输送质量好、能耗低等特点，故用途广泛。
1.总体方案的确定1.1设计原则1.1.1 输送机倾角输送机的输送能力随其倾角的提高而减小，因而尽量选用较小倾角。
对于带速超过2.5m/s的输送机，为保证不撒料，输送机的最大倾角应较规定值减小2°～4°，速度越高，倾角应越小。
输送多种物料的输送机的最大倾角，按最大倾角规定值最小的那种物料确定。
槽角=45°的输送机，其最大倾角可较一般输送机提高2°～3°。
下运带式输送机的倾角应较一般输送机减少2°～4°。
某些情况下，输送机的倾角可提高到28°或更高。
此时需要采取特殊措施，例如降低带速、提高托辊槽角，改变侧型已增加水平或较缓坡段等，并请教专家进行经济和技术评估，不应贸然采取大倾角。
1.1.2 带速的选择带速是输送机的重要参数，长距离、大运量、宽度大的输送机可选择较高带速；倾角越大、运距越短则带速亦应越小；粒度大、磨琢性大、易粉碎和易起尘的物料宜选用较低带速；卸料车卸料时带速不宜超过2.5m/s，梨式卸料器卸料时，带速不宜超过2m/s；输送成件物品时，带速不得超过1.25m/s；手选用带式输送机带速一般为0.3m/s。
DTII型带式输送机毕业设计1
驱动全部件的选用计算
胶带的扭矩
电机功率
皮带的各项参数的选择及计算
1
皮带的宽度，速度的选择
2
ቤተ መጻሕፍቲ ባይዱ
制动报警装置的选择
3
皮带的阻力的计算
4
皮带的张力的计算
5
减速器的计算
初步选择
传动路线
滚筒
托辊
初步选择各个部件
滚筒直径的选择计算
托辊类型和参数的选择
减速器的局部图
各个轴的参数
轴
参
名
数
转速n（）
电动机轴 1475
I轴
1475
II轴
III轴
252.05
62.30
中间轴
62.30
功率（） 70.0
转矩（） 453.22
传动比
1
效率
0.979
68.6 444.16 5.852 0.965
66.2
63.9
62.6
2508.27
9795.26
9595.99
4.18
4.18
1
0.965
0.965
0.98
清扫器局部图
弹簧清扫器
TDII型皮带机工作原理
带式输送机又称胶带运输机，其主要部件是输送带，亦称为胶带，输 送带兼作牵引机构和承载机构。带式输送机组成及工作原理，它主要 包括一下几个部分：输送带(通常称为胶带)、托辊及中间架、滚筒拉 紧装置、制动装置、清扫装置和卸料装置等。
输送带1绕经传动滚筒2和机尾换向滚筒3形成一个无极的环形带。输 送带的上、下两部分都支承在托辊上。拉紧装置5给输送带以正常运 转所需要的拉紧力。工作时，传动滚筒通过它和输送带之间的摩擦力 带动输送带运行。物料从装载点装到输送带上，形成连续运动的物流， 在卸载点卸载。一般物料是装载到上带(承载段)的上面，在机头滚筒 (在此，即是传动滚筒)卸载，利用专门的卸载装置也可在中间卸载。
(完整版)固定式带式输送机的设计_毕业设计
固定式带式输送机的设计摘要本次毕业设计是关于固定式带式输送机的设计，因其具有输送能力大、结构简单、投资费用相对较低及维护方便等特点而被广泛应用于港口、码头、冶金、热电厂、焦化厂、露天矿和煤矿井下的物料输送。
本次毕业设计是关于矿用固定式带式输送机的设计。
首先对胶带输送机作了简单的概述；接着分析了胶带输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。
普通型带式输送机由六个主要部件组成：传动装置，机尾或导回装置，中部机架，拉紧装置以及胶带。
最后简单的说明了输送机的安装与维护。
目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。
本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。
关键词：带式输送机传动装置导回装置AbstractThe design is a graduation project about the belt conveyor. Because of its large transmission capacity, simple structure, relatively low investment costs and easy maintenance,it has been widely used in ports, docks, metallurgical, power plants, coking plants, open-pit coal mine and transportation of materials. The design is a graduation project about the belt conveyor used in coal mine. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End. Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them.There are a lot of wastes in the design of belt conveyor.Key words: the belt conveyor Drive Unit Delivery End目录前言 (1)1 带式输送机概述 (2)1.1 带式输送机的工作原理 (2)1.2 带式输送机的分类 (2)1.3 各种带式输送机的特点 (3)1.4 国内外带式输送机的发展与现状 (4)1.4.1 国外带式输送机技术现状和发展趋势 (5)1.4.2 国内煤矿用带式输送机的技术现状及存在的问题 (7)1.5 带式输送机的结构和布置形式 (9)1.5.1 带式输送机的结构 (9)1.5.2 布置方式 (10)2 带式输送机的设计计算 (13)2.1 原始参数及物料特征 (13)2.2 确定带宽、带速 (14)2.3 由带宽验算输送能力 (15)2.4 驱动力及所需传动功率计算 (16)2.4.1 圆周驱动力F (16)2.4.2 传动功率计算 (20)2.5带张力计算 (21)2.5.1 限制输送带下垂度的最小张力 (21)2.5.2 输送带工作时不打滑需保持的最小张力 (21)2.5.3 输送带不打滑条件 (22)2.5.4 各特性点张力计算 (23)2.5.5 传动滚筒校核 (25)2.5.6 输送带层数计算 (25)2.6 拉紧装置重锤质量计算 (26)2.7 校核辊子载荷 (26)2.7.1 静载计算 (26)2.7.2 动载计算 (27)3 驱动装置的选用与设计 (28)3.1 电机的选用 (29)3.2 减速器的选用 (29)3.2.1 传动装置的总传动比 (30)3.2.2 液力偶合器 (30)3.2.3 联轴器 (31)4 带式输送机部件的选用 (35)4.1 输送带 (35)4.1.1 输送带的分类 (36)4.1.2 输送带的连接 (38)4.2 传动滚筒 (39)4.2.1 传动滚筒的作用及类型 (39)4.2.2 传动滚筒的选型及设计 (39)4.2.3 传动滚筒结构 (40)4.2.4 传动滚筒的直径验算 (41)4.2.5 滚筒体厚度的计算 (42)4.2.6 传动滚筒轴的设计计算 (44)4.3 托辊 (46)4.3.1 托辊的作用与类型 (46)4.3.2 托辊的选型 (50)4.4 制动装置 (53)4.4.1 制动装置的作用 (53)4.4.2 制动装置的选型 (53)4.5 改向装置 (54)4.6拉紧装置 (54)4.6.1 拉紧装置的作用 (54)4.6.2 张紧装置在使用中应满足的要求 (55)4.6.3 拉紧装置在过渡工况下的工作特点 (55)4.6.4 拉紧装置布置时应遵循的原则及选用 (56)4.7 机架与中间架 (56)4.8 给料装置 (58)4.8.1 对给料装置的基本要求 (58)4.8.2 装料点的缓冲 (59)4.9 卸料装置 (60)4.10 清扫装置 (60)4.11 头部漏斗 (62)总结 (69)致谢 (70)参考文献 (70)前言带式输送机是以无极挠性输送带载运材料的连续运输机械，带式输送机常以多台串联衔接，构成一完整的连续运输系统。
DTⅡ型皮带运输机设计
本科毕业设计（论文）通过答辩摘要本篇设计主要介绍了DTⅡ皮带运输机的概况,及其主要设计计算过程，同时也介绍了皮带运输机中一些重要零部件。
皮带运输机是以胶带、钢带、布带和其它带型（如塑料带、合成带等）作为传送物料的工具。
其主要设计计算过程如下所示1驱动力及所需传动功率的计算,其中主要计算圆周驱动力的计算(包括计算主要、阻力FH,主要特种阻力FS1、附加特种阻力FS2、倾斜阻力Fst) 传动滚筒轴功率的计算;2传动滚筒、电机及驱动装置组合的选择;3输送带张力计算 ;4输送带张力校核 ; 5凹弧段曲率半径计算;6拉紧装置重垂装置质量的计算;7启制动计算（分别考虑空载、满载）;另外一个重要环节就是要绘图,要完成如下部分绘制胶带机总图、绘制驱装装配图、绘制头架装配图、托辊图。
皮带运输机由皮带、机架、驱动滚筒、改向滚筒、承载托辊、回程托辊、张紧装置、清扫器等零部件组成。
在正文作了详细介绍。
关键词皮带运输机；设计ABSTRACTThis design mainly introduced the DT II belt conveyer survey, and its the main design calculation process, simultaneously also introduced in the belt conveyer some important parts. The belt conveyer is by the adhesive tape, the steel belt, the cotton tape and other belts (for example plastic tape, synthesis belt and so on) takes the transmission material the tool. Its main design calculation process as follows shows 1 driving influence and needs the transmission power the computation, main computation circumference driving influence computation (is main, resistance FH including computation, main special resistance FS1, attachment special resistance FS2, inclines resistance Fst) the transmission drum shaft power computation;2 )transmissions drums, electrical machinery and drive combination choice;3) conveyor belts tensities computation; 4 )conveyor belts tensities examination; 5) concave segmental arcs radius of curvature computation;6 )tightening devices hang the installment quality again the computation;7) opens applies the brake to calculate (separately considers idling, full load); Moreover an important link is must draw a chart, must complete as follows partially draws up the adhesive tape machine assembly drawing, the plan drives to install the assembly drawing, the plan frame assembly drawing, the request roller chart. The belt conveyer by the leather belt, the rack, actuates the drum, to change to the drum, the load bearing holds the roller, the return trip to hold the roller, the stretching device, sweeping clear and so on the spare part to be composed. In document detailed introduction.Key words the belt conveyer; design题目:DTⅡ皮带运输机的设计目录1 带式输送机概况 (3)1.1 带式输送机 (3)1.2 胶带输送机的特点与在国民经济中的地位 (3)1.3国内应用情况 (6)2设计计算及过程 (7)2.1驱动力及所需传动功率的计算 (7)2.1.1圆周驱动力的计算 (7)2.1.2传动滚筒轴功率的计算 (10)2.2传动滚筒、电机及驱动装置组合的选择 (11)2.2.1传动滚筒的选择 (11)2.2.2电动机的选择 (12)2.2.3驱动装置组合的选择 (12)2.3输送带张力计算 (12)2.3.1逐点张力法计算 (13)2.3.2各段阻力的计算 (13)2.4输送带张力校核 (15)2.4.1输送带下垂度的限制 (15)2.4.2胶带张力校核 (16)2.5凹弧段曲率半径计算 (16)2.6拉紧装置重垂质量的计算 (16)2.7启制动计算（分别考虑空载、满载） (16)2.7.1质量计算 (16)2.7.2启动时间计算 (17)2.7.3制动时间及制动力矩计算 (17)2.8胶带输送机简图 (17)2.9重要零部件简介 (18)参考文献 (30)致谢 ................................................................................................... 错误！未定义书签。
带式输送机的设计毕业设计(论文)
毕业设计（论文）任务书设计（论文）题目：带式输送机设计设计方案及参数：运量1200t/h带宽1200mm、带速3.15m/s、倾角16°设计内容1、输送机输送能力与胶带及带速的验算2、运行阻力的计算包括直线段和曲线段的运行阻力3、胶带张力的计算根据摩擦条件和垂度条件计算各点张力4、胶带强度的验算根据带内张力验算其强度5、牵引力和电动机功率计算6、输送机总体布置图7、驱动装置布置图毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
DT2带式输送机的设计

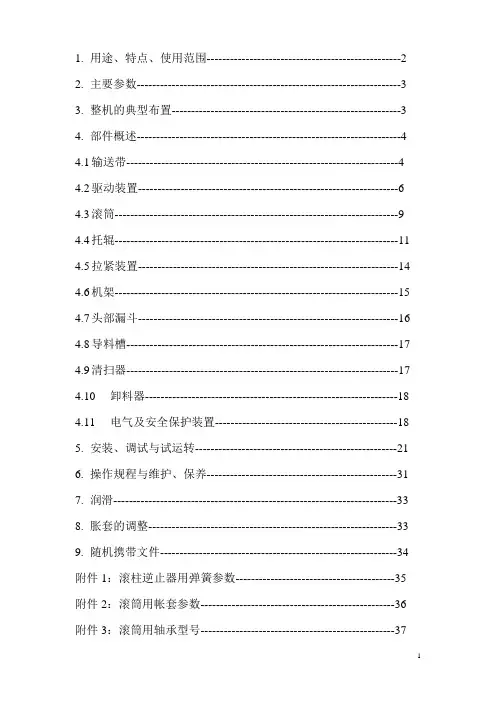

1.用途、特点、使用范围--------------------------------------------------22.主要参数--------------------------------------------------------------------33.整机的典型布置-----------------------------------------------------------34.部件概述--------------------------------------------------------------------4输送带----------------------------------------------------------------------4 驱动装置-------------------------------------------------------------------6 滚筒-------------------------------------------------------------------------9 托辊-------------------------------------------------------------------------11 拉紧装置-------------------------------------------------------------------14 机架-------------------------------------------------------------------------15 头部漏斗-------------------------------------------------------------------16 导料槽----------------------------------------------------------------------17 清扫器----------------------------------------------------------------------17 卸料器-----------------------------------------------------------------18电气及安全保护装置-----------------------------------------------185.安装、调试与试运转----------------------------------------------------216.操作规程与维护、保养-------------------------------------------------317.润滑-------------------------------------------------------------------------338.胀套的调整----------------------------------------------------------------339.随机携带文件-------------------------------------------------------------34 附件1：滚柱逆止器用弹簧参数-----------------------------------------35 附件2：滚筒用帐套参数--------------------------------------------------36 附件3：滚筒用轴承型号--------------------------------------------------371.用途、特点、使用范围DTⅡ型固定带式输送机是通用型系列产品，是以棉帆布，尼龙，聚酯帆布及钢绳芯输送带做曳引构件的连续输送设备，可广泛用于煤炭、冶金、矿山、港口、化工、轻工、石油及机械等行业，输送各种散状物料及成件物品。
DTⅡ型固定式带式输送机的设计正文
DTⅡ型固定式带式输送机的设计正文
1.输送物料的种类
在设计DTⅡ型固定式带式输送机时，首先要考虑的是输送物料的种类。
不同的物料有不同的物性特点，比如颗粒大小、密度、湿度等，这些特点会影响输送机的选择和设计。
根据输送物料的特点，可以选择合适的输送带材料、输送带宽度和输送带速度，以确保输送机的正常运行。
2.输送距离和输送能力
输送距离和输送能力是设计DTⅡ型固定式带式输送机时需要考虑的重要因素。
输送机的输送距禿会影响输送带的长度和支撑结构的设计，而输送能力则决定了输送机需要的功率和传动系统。
通过合理的设计，可以实现输送机的高效运行，提高生产效率。
3.输送机的结构设计
DTⅡ型固定式带式输送机的结构设计主要包括输送带、输送辊、传动装置和支撑结构等部件。
输送带应选择合适的材料和规格，以确保输送机的耐磨性和使用寿命。
输送辊的设计要考虑到物料的传输和支撑作用，传动装置需要选择合适的电机和减速器，支撑结构要考虑到输送机的稳定性和可靠性。
4.输送机的安全性设计
在设计DTⅡ型固定式带式输送机时，需要考虑到输送机的安全性。
输送机在运行过程中可能会发生一些意外情况，比如带子脱落、传动系统故障等，因此需要设置相应的安全装置，如带速监测器、均压装置和断带器等，以保障操作人员和设备的安全。
总之，设计DTⅡ型固定式带式输送机需要考虑到输送物料的种类、
