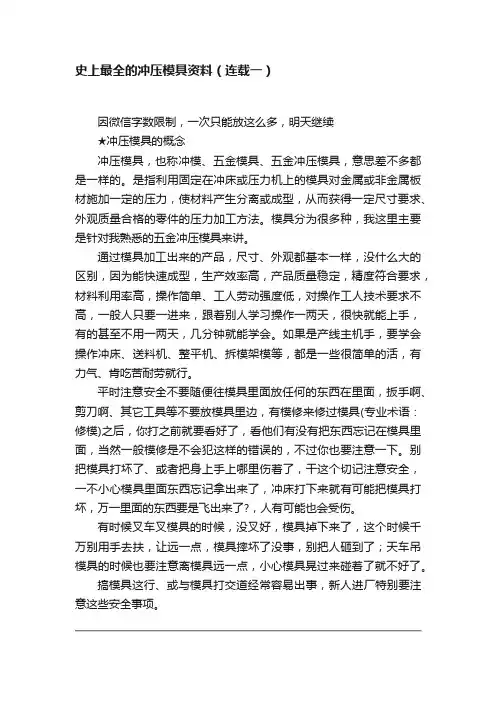

冲压模具简介与材料(doc 16页)??冲压模具系列冲压模具，是在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。

冲压，是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。

目录简述分类根据工艺性质分类根据工序组合程度分类依产品的加工方法分类模具典型结构组成第一类第二类模具先进制造工艺及设备高速铣削加工电火花铣削加工慢走丝线切割技术磨削及抛光加工技术数控测量模内攻牙技术模具新材料及热、表处理冲压模具材料热处理、表处理新工艺冲压模具材料的选用原则生产批量被冲压材料的，性能、模具零件的使用条件材料性能降低生产成本开发专用模具钢考虑我国模具的生产和使用情况模具CAD/CAM技术冲压模具行业发展现状及技术趋势现状PDX软件界面未来冲压模具制造技术发展趋势我国涌现大批冲压模具龙头企业生产批量被冲压材料的，性能、模具零件的使用条件材料性能降低生产成本开发专用模具钢考虑我国模具的生产和使用情况模具CAD/CAM技术冲压模具行业发展现状及技术趋势现状PDX软件界面未来冲压模具制造技术发展趋势我国涌现大批冲压模具龙头企业冲压模具结构对安全的影响模具的主要零件、作用及安全要求模具设计的安全要点展开苏州LED灯研磨编辑本段简述冲压模具是冲压生产必不可少的工艺装备，是技术密集型产品。

冲压件的质量、生产效率以及生产成本等，与模具设计和制造有直接关系。

模具设计与制造技术水平的高低，是衡量一个国家产品制造水平高低的重要标志之一，在很大程度上决定着产品的质量、效益和新产品的开发能力。

编辑本段分类冲压模具的形式很多，冲模也依工作性质,模具构造,模具材料三方面来分类。

根据工艺性质分类a.冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。

如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

b.弯曲模使板料毛坯或其他坯料沿着直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。

c.拉深模是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。

d.成形模是将毛坯或半成品工件按图凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。

如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。

根据工序组合程度分类a.单工序模在压力机的一次行程中，只完成一道冲压工序的模具。

b.复合模只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。

c.级进模（也称连续模）在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。

d.传递模综合了单工序模和级进模的特点，利用机械手传递系统，实现产品的模内快速传递，可以大大提高产品的生产效率，减低产品的生产成本，节俭材料成本，并且质量稳定可靠。

依产品的加工方法分类依产品加工方法的不同，可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。

a. 冲剪模具：是以剪切作用完成工作的，常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。

b.弯曲模具：是将平整的毛胚弯成一个角度的形状，视零件的形状、精度及生产量的多寡，乃有多种不同形式的模具，如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。

c.抽制模具：抽制模具是将平面毛胚制成有底无缝容器。

d.成形模具：指用各种局部变形的方法来改变毛胚的形状，其形式有凸张成形冲模、卷缘成形冲模、颈缩成形冲模、孔凸缘成形冲模、圆缘成形冲模。

e.压缩模具：是利用强大的压力，使金属毛胚流动变形，成为所需的形状，其种类有挤制冲模、压花冲模、压印冲模、端压冲模。

编辑本段模具典型结构组成第一类工艺零件，这类零件直接参与工艺过程的完成并和坯料有直接接触，包括有工作零件、定位零件、卸料与压料零件等；第二类结构零件，这类零件不直接参与完成工艺过程，也不和坯料有直接接触，只对模具完成工艺过程起保证作用，或对模具功能起完善作用，包括有导向零件、紧固零件、标准件及其它零件等，如表1.1.3所示。

应该指出，不是所有的冲模都必须具备上述六种零件，尤其是单工序模，但是工作零件和必要的固定零件等是不可缺少的。

编辑本段模具先进制造工艺及设备模具制造技术现代化是模具工业发展的基础。

随着科学技术的发展，计算机技术、信息技术、自动化技术等先进技术正不断向传统制造技术渗透、交叉、融合，对其实施改造，形成先进制造技术。

目前又出现了在冲压模内攻牙技术,引导了不少冲压厂家为了降低成本,引起了一股抢购热潮.模具先进制造技术的发展主要体现在：高速铣削加工普通铣削加工采用低的进给速度和大的切削参数，而高速铣削加工则采用高的进给速度和小的切削参数，高速铣削加工相对于普通铣削加工具有如下特点：a.高效高速铣削的主轴转速一般为15000r/min～40000r/min，最高可达100000r/min。

在切削钢时，其切削速度约为400m/min，比传统的铣削加工高5～10倍；在加工模具型腔时与传统的加工方法(传统铣削、电火花成形加工等)相比其效率提高4～5倍。

b.高精度高速铣削加工精度一般为10μm，有的精度还要高。

c.高的表面质量由于高速铣削时工件温升小（约为3°C），故表面没有变质层及微裂纹，热变形也小。

最好的表面粗糙度Ra小于1μm，减少了后续磨削及抛光工作量。

d.可加工高硬材料可铣削50～54HRC的钢材，铣削的最高硬度可达60HRC。

鉴于高速加工具备上述优点，所以高速加工在模具制造中正得到广泛应用，并逐步替代部分磨削加工和电加工。

电火花铣削加工电火花铣削加工（又称为电火花创成加工）是电火花加工技术的重大发展，这是一种替代传统用成型电极加工模具型腔的新技术。

像数控铣削加工一样，电火花铣削加工采用高速旋转的杆状电极对工件进行二维或三维轮廓加工，无需制造复杂、昂贵的成型电极。

日本三菱公司最近推出的EDSCAN8E电火花创成加工机床，配置有电极损耗自动补偿系统、CAD/CAM集成系统、在线自动测量系统和动态仿真系统，体现了当今电火花创成加工机床的水平。

慢走丝线切割技术目前，数控慢走丝线切割技术发展水平已相当高，功能相当完善，自动化程度已达到无人看管运行的程度。

最大切割速度已达300mm2/min，加工精度可达到±1.5μm，加工表面粗糙度Ra0.1～0.2μm。

直径0.03～0.1mm细丝线切割技术的开发，可实现凹凸模的一次切割完成，并可进行0.04mm的窄槽及半径0.02mm 内圆角的切割加工。

锥度切割技术已能进行30°以上锥度的精密加工。

磨削及抛光加工技术磨削及抛光加工由于精度高、表面质量好、表面粗糙度值低等特点，在精密模具加工中广泛应用。

目前，精密模具制造广泛使用数控成形磨床、数控光学曲线磨床、数控连续轨迹坐标磨床及自动抛光机等先进设备和技术。

数控测量产品结构的复杂，必然导致模具零件形状的复杂。

传统的几何检测手段已无法适应模具的生产。

现代模具制造已广泛使用三坐标数控测量机进行模具零件的几何量的测量，模具加工过程的检测手段也取得了很大进展。

三坐标数控测量机除了能高精度地测量复杂曲面的数据外，其良好的温度补偿装置、可靠的抗振保护能力、严密的除尘措施以及简便的操作步骤，使得现场自动化检测成为可能。

模具先进制造技术的应用改变了传统制模技术模具质量依赖于人为因素，不易控制的状况，使得模具质量依赖于物化因素，整体水平容易控制，模具再现能力强。

编辑本段模内攻牙技术模内攻牙又称模内攻丝,是一种替代了传统人工攻牙的新技术,目前传统的攻牙设备已经不能适应冲压产品需求,效率太低,加工时间长.远远满足不了市场的需要.模内攻牙技术的导人使得冲压模具真正的实现了自动化,效率化,攻牙范围可达到最小M0.6,最大可达到M45.精度可达到0.01mm,模内攻牙技术使的冲出来的产品不需要再进行第二次人工攻牙,其挤压出来的产品质量有保证,表面光洁度好,效率高,成本低.广泛应用于冲压模具行业.编辑本段模具新材料及热、表处理随着产品质量的提高，对模具质量和寿命要求越来越高。

而提高模具质量和寿命最有效的办法就是开发和应用模具新材料及热、表处理新工艺,不断提高使用性能,不锈钢板材冲压模具材料改善加工性能。

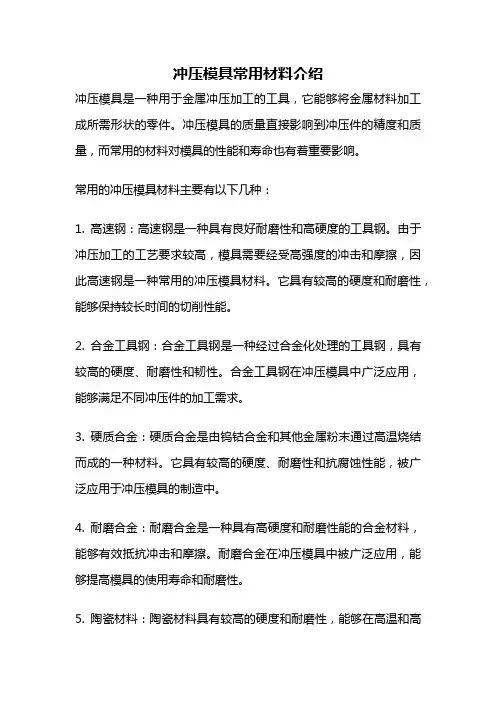

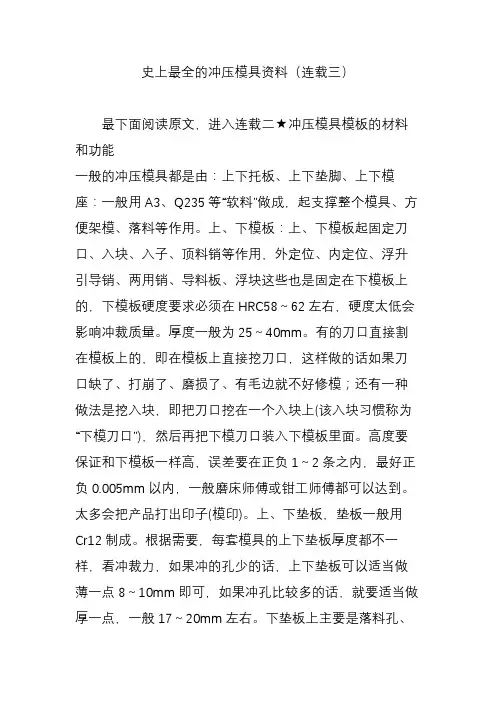

冲压模具材料制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。

目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。

a.碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。

但淬透性和红硬性差，热处理变形大，承载能力较低。

b.低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。

与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。

用于制造模具的低合金钢有CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、6CrNiSiMnMoV(代号GD)等。

c. 高碳高铬工具钢常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2），它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。

但碳化物偏析严重，必须进行反复镦拔（轴向镦、径向拔）改锻，以降低碳化物的不均匀性，提高使用性能。

d. 高碳中铬工具钢用于模具的高碳中铬工具钢有Cr4W2MoV、Cr6WV 、Cr5MoV等，它们的含铬量较低，共晶碳化物少，碳化物分布均匀，热处理变形小，具有良好的淬透性和尺寸稳定性。

与碳化物偏析相对较严重的高碳高铬钢相比，性能有所改善。

e. 高速钢高速钢具有模具钢中最高的的硬度、耐磨性和抗压强度，承载能力很高。

模具中常用的有W18Cr4V（代号8-4-1）和含钨量较少的W6Mo5 Cr4V2（代号6-5-4-2，美国牌号为M2）以及为提高韧性开发的降碳降钒高速钢6W6Mo5 Cr4V（代号6W6或称低碳M2）。

高速钢也需要改锻，以改善其碳化物分布。

f. 基体钢在高速钢的基本成分上添加少量的其它元素，适当增减含碳量，以改善钢的性能。

这样的钢种统称基体钢。

它们不仅有高速钢的特点，具有一定的耐磨性和硬度，而且抗疲劳强度和韧性均优于高速钢，为高强韧性冷作模具钢，材料成本却比高速钢低。

模具中常用的基体钢有6Cr4W3Mo2VNb（代号65Nb）、7Cr7Mo2V2Si （代号LD）、5Cr4Mo3SiMnV AL（代号012AL）等。
