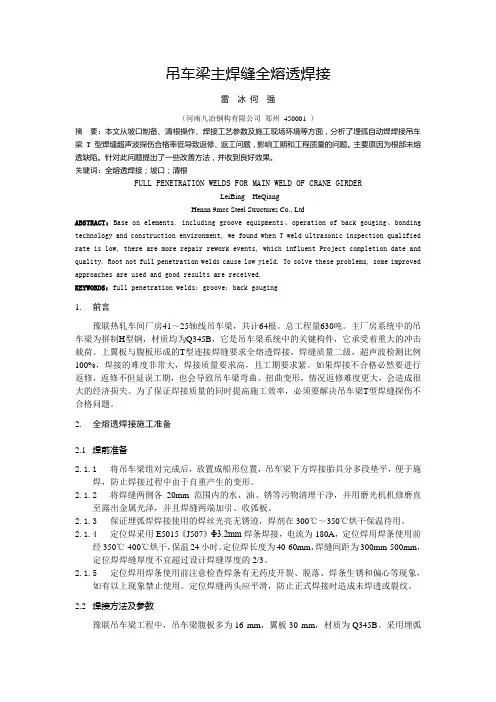

吊车梁主焊缝全熔透焊接
吊车梁主焊缝全熔透焊接
雷冰何强
（河南九冶钢构有限公司郑州450001 ）
摘要：本文从坡口制备、清根操作、焊接工艺参数及施工现场环境等方面，分析了埋弧自动焊焊接吊车梁T 型焊缝超声波探伤合格率低导致返修、返工问题，影响工期和工程质量的问题。主要原因为根部未熔透缺陷。针对此问题提出了一些改善方法，并收到良好效果。
关键词：全熔透焊接；坡口；清根
FULL PENETRATION WELDS FOR MAIN WELD OF CRANE GIRDER
LeiBing HeQiang
Henan 9mcc Steel Structures Co., Ltd
ABSTRACT：Base on elements, including groove equipments、operation of back gouging、bonding technology and construction environment, we found when T weld ultrasonic inspection qualified rate is low, there are more repair rework events, which influent Project completion date and quality. Root not full penetration welds cause low yield. To solve these problems, some improved approaches are used and good results are received.
KEYWORDS：full penetration welds；groove；back gouging
1.前言
豫联热轧车间厂房41～25轴线吊车梁，共计64根。总工程量630吨。主厂房系统中的吊车梁为拼制H型钢，材质均为Q345B，它是吊车梁系统中的关键构件，它承受着重大的冲击载荷。上翼板与腹板形成的T型连接焊缝要求全熔透焊接，焊缝质量二级，超声波检测比例100%，焊接的难度非常大，焊接质量要求高，且工期要求紧。如果焊接不合格必然要进行返修，返修不但延误工期，也会导致吊车梁弯曲、扭曲变形，情况返修难度更大，会造成很大的经济损失。为了保证焊接质量的同时提高施工效率，必须要解决吊车梁T型焊缝探伤不合格问题。
2.全熔透焊接施工准备
2.1焊前准备
2.1.1将吊车梁组对完成后，放置成船形位置，吊车梁下方焊接胎具分多段垫平，便于施
焊，防止焊接过程中由于自重产生的变形。
2.1.2将焊缝两侧各20mm范围内的水、油、锈等污物清理干净，并用磨光机机修磨直
至露出金属光泽，并且焊缝两端加引、收弧板。
2.1.3保证埋弧焊焊接使用的焊丝光亮无锈迹，焊剂在300℃～350℃烘干保温待用。
2.1.4定位焊采用E5015《J507》Φ
3.2mm焊条焊接，电流为180A，定位焊用焊条使用前
经350℃-400℃烘干，保温24小时。定位焊长度为40-60mm，焊缝间距为300mm-500mm，定位焊焊缝厚度不宜超过设计焊缝厚度的2/3。
2.1.5定位焊用焊条使用前注意检查焊条有无药皮开裂、脱落、焊条生锈和偏心等现象，
如有以上现象禁止使用。定位焊缝两头应平滑，防止正式焊接时造成未焊透或裂纹。
2.2焊接方法及参数
豫联吊车梁工程中，吊车梁腹板多为16 mm，翼板30 mm，材质为Q345B。采用埋弧自动焊焊接，腹板刨K形坡口，焊丝为H10Mn2，焊剂HJ431，吊车梁放置在焊接胎具上倾斜45°角，焊丝垂直于地面，分别与腹板、翼板成45°夹角。
表1：全熔透焊接工艺参数
焊丝牌号焊丝规格焊剂焊接电流(A) 焊接电压(V) 焊接速度
H10Mn2 φ4.0mm HJ431 650~700 36~38 35~38 cm/min
2.3防止焊接变形措施
2.3.1由于吊车梁整体要求上拱，而吊车梁下翼板与腹板之间为角焊缝，上翼板与腹板之
间为K型坡口焊接，并进行清根，这就很容易出现下挠现象。因此，腹板必须进行保证起拱，同时在埋弧焊焊接过程中，首先焊接腹板与下翼板T型主焊缝，再焊接腹板与上翼板T型主焊缝，防止焊接导致的吊车梁下挠现象发生。
2.3.2焊条的材质、性能要与母材相符合，防止因焊材金属与母材金属强度不等导致焊后
产生过大的应力而变形。
2.3.3主焊缝焊接过程中，采用正确的焊接规范和参数，防止在焊缝和热影响区产生过大
的受热面积，而导致焊后构件产生较大的应力变形。
3.焊缝检验标准
3.1超声波探伤标准
超声波探伤：按GB50205-2001《钢结构工程施工质量验收规范》标准中5.2.4条要求执行，对接焊缝、腹板与上翼板焊缝为全熔透且为一级，其余二级焊缝。
3.2外观检验
按GB50205-2001《钢结构工程施工质量验收规范》标准中5.2.6条要求执行, 焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
4.超声波探伤不合格主要因素
经过前期准备工作，对初次焊接的4件吊车梁构件进行超声波探伤。从检查结果中看出，影响吊车梁全熔透焊接质量缺陷表现为下表：
表2吊车梁主焊缝焊缝质量调查表
序号杆件号抽查点数合格点数不合格点数一次合格率(%)
1 GDLM12-15Zg 60 45 15 75
2 GDLM18-4SR 60 47 1
3 78.3
3 GDLM18-4ZR 60 48 12 80
4 GDLM18-4ZY
60 46 14 76.67 合计
240
186
54
77．5
表3：吊车梁全熔透焊接质量缺陷调查表
从上述分析表格可以看出影响吊车梁全熔透焊接质量的主要因素是根部未熔透，占频率总量的53.3%，因此要保证吊车梁主角缝全熔透焊接质量必须消除根部未熔透缺陷。 5. 根部未熔透原因分析 5.1 腹板坡口不符合工艺要求
经过对现场腹板坡口角度以及钝边进行检查，发现有坡口角度偏小、钝边大小不均匀现象，均不符合工艺要求，不能保证全熔透焊接质量。 5.2 焊接方法不当
最初焊接的吊车梁主焊缝，施工人员采用埋弧焊焊机直接对正面主焊缝进行逐层焊接。正面焊完后，使用磨光机对背面焊道进行打磨处理，再焊背面焊缝。这种方法处理背面焊缝，不能达到清根彻底的目的，会直接导致根部不能熔透。 5.3 焊接现场光线差
埋弧焊焊接区域不管是白天还是晚上，光线均比较昏暗，尤其是夜班施工，操作时有阴影，无法保证焊丝沿焊缝坡口方向行走，对全熔透焊接影响大。 6. 改善施工措施
6.1 加大腹板坡口、减小钝边
a ．对刨边机平台进行调整找平，以保证腹板坡口角度55°及钝边（0~1mm ）均匀。提高腹板坡口刨边精度，使坡口角度偏差控制在±1 °，坡口钝边控制在0～1 mm 。
序号 检查项目 检查方法
频数 累计频数 频率(%) 1 根部未熔透 超声波探伤 外观检查 32 32 53.3 2 内部气孔 10 42 16.7 3 夹 渣 10 52 16.7 4 表面气孔 5 57 8.3 5
裂 纹
3
60
5.0
图1 吊车梁焊接坡口示意图
b．对刨边过程存在的吃刀量大小、小车运行速度根据工艺调试，寻找最佳的工艺参数，保证刨出的坡口都能够达到下道工序的要求。
6.2改进焊接方法
严格按照焊接工艺规范和焊接顺序施焊，正面采用CO2气体保护焊进行打底，再使用埋弧焊焊完其他各层。背面采用碳弧气刨进行清根，并用磨光机对焊道进行打磨，影响焊接的定位焊点必须以碳弧气刨清除掉，采用砂轮打磨出金属光泽，然后清理干净。增大焊接电流、降低焊接速度，增大焊接熔深，以消除局部焊点处的未熔合。
焊完第一层后清理焊渣，检查焊缝表面有无缺陷（如裂纹、未融合、夹渣物等）。确认没有缺陷后方可进行下道工序的焊接，在焊接填充层中，焊接线量不能太大，同时合理的控制好焊接参数。
要注意的是背面焊缝底层焊前必须采用碳弧气刨清根，碳棒的伸出长度一般为80～100mm，碳棒烧损后需及时进行调整，空压机的空气压力一般为4～6kg/cm2，清根完毕后，使用磨光机清理焊缝内的碳化物，使底面露出金属光泽方可施焊。
图2 焊接顺序示意图
注：①采用CO2气体保护焊打底；②用埋弧焊焊接其余各层；③用碳弧气刨清理坡口；④用埋弧焊焊接其他各层焊缝。
6.3保证焊接现场光线
照明条件对焊接这一工序至关重要，充足的光线可以使焊接操作人员直接清晰的看到埋弧焊机机头行走轨迹。针对现场的照明不足的现状，采取在焊机机头前部增设安全行灯，保证焊接时光线充足。同时在焊嘴处增设与工作焊丝同步的钢丝，并将光线垂直投向钢丝，钢丝正投影于焊道。当焊接机头偏离主焊缝时，操作人员可以及时对工作焊丝的行走方向进行即时调整，为焊接熔透消除未熔透扫除障碍。
7.夹渣、咬边、气孔等缺陷防止措施
7.1适当降低埋弧焊焊接速度，对母材预热，同时降低焊接电流，增加电弧电压，使焊缝宽
度和高度同步增加。
7.2在填充层焊接中，焊接速度不能太慢，电流不能过大，每层焊道不能太厚，太厚容易出
现铁水圈肉，造成夹渣，晶粒度变得粗大，焊缝出现裂纹，直接影响焊接质量。
7.3焊接过程中必需严格控制焊接热输入量,这不仅是为了确保焊接接头力学机能的需要,而
且对防止裂纹的产生有着十分重要的作用。埋弧焊焊接电流的大小对终端裂痕的敏感性有很大的影响,由于焊接电流的大小直接与温度场和焊接热输入量相关。
8.结语
通过以上几种措施对吊车梁主焊缝全熔透焊接过程控制，全熔透焊接中根部未熔透缺陷得到了有效的改善，焊接质量稳定。同时解决了焊接技术难点，降低了返工率，提高了生产效率，为保证工期奠定了基础，降低了生产成本，并大大降低了人工费用。最终，对后来焊接的吊车梁进行超声波检测，全部达到质量要求。
参考文献
[1] 陈祝年编著．焊接工程师手册．北京：机械工业出版社，2002.
[2] GB 50205—2001 钢结构工程施工质量验收规范[S].
[3] JGJ81 建筑钢结构焊接技术规程.
