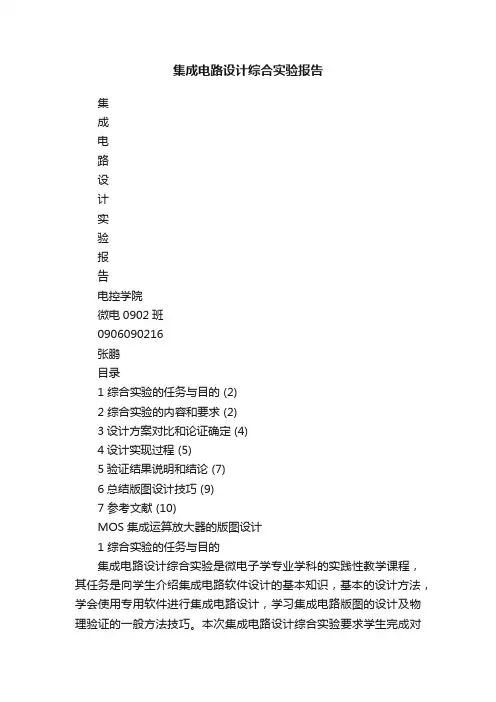

集成电路设计综合实验报告集成电路设计实验报告电控学院微电0902班0906090216张鹏目录1 综合实验的任务与目的 (2)2 综合实验的内容和要求 (2)3设计方案对比和论证确定 (4)4设计实现过程 (5)5验证结果说明和结论 (7)6总结版图设计技巧 (9)7 参考文献 (10)MOS集成运算放大器的版图设计1 综合实验的任务与目的集成电路设计综合实验是微电子学专业学科的实践性教学课程，其任务是向学生介绍集成电路软件设计的基本知识，基本的设计方法，学会使用专用软件进行集成电路设计，学习集成电路版图的设计及物理验证的一般方法技巧。
本次集成电路设计综合实验要求学生完成对CMOS 集成运算放大器电路的版图设计及其物理验证。
2 综合实验的内容和要求2.1 实验的内容本次集成电路设计综合实验的内容为：CMOS 集成运算放大器的版图设计以及采用DIVA工具进行物理验证。
版图设计的过程是：先进行电路分析，计算出各端点的电压及各管的电流，从而求出各管的W/L比，进而依据设计规则设计各管图形，进行布局、布线以及物理验证，最后完成整个版图设计。
2.1.1 目标电路及其性能要求目标电路原理图如图1所示，为两级CMOS集成运算放大器，其中M1～M4构成有源负载的差分输入级；M5提供该级的工作电流；M8，M9构成共源放大电路，作为输出级；M7为源跟随器，作为增益为1的缓冲器，以克服补偿电容的前馈效应，并消除零点；M6提供M7的工作电流；M10，M11组成运放的偏置电路。
图1 CMOS 集成运算放大器原理图电路的性能要求：输出电压摆幅大于V 3±；最大转换速率为s V μ/30；补偿电容Cc 为10pF 。
2.1.2 工艺选择本设计选择0.6um double metal double poly mixed signal technology 。
工艺信息描述：工艺名称：6S06DPDM-CT工艺尺寸：0.6um多晶硅层数：2铝的层数：2电压类型： 3~5V工艺参数：)/(4002s V cm N ?=μ，)(2002s V cm P ?=μ，01.0=λ，28/103.2cm F C ox -?=，V V TP 1-=，V V TN 1=。
集成实验DC实验报告
武汉大学电工电子实验教学示范中心集成电路设计实验实验报告电子信息学院电子信息工程专业2014 年 5 月 2 日实验名称逻辑综合（DC工具）实验指导教师姓名江燕婷年级2011级学号2011301200025 成绩一、预习部分1．实验目的（预期成果）2．实验基本原理（概要）3．主要仪器设备（实验条件，含必要的元器件、工具）一、实验目的1.掌握综合的基本流程和Design Compile软件的使用2.对设计进行分块设计以获得更好的综合效果；3. 对设计进行时间约束的综合。
二、实验原理1.综合DC是把RTL级的代码转化为门级网表。
综合包括翻译，优化，映射三个步骤。
优化是基于所施加的一定时序和面积的约束条件，综合器按照一定的算法对翻译结果做逻辑优化和重组。
在映射过程中，根据所施加的一定的时序和面积的约束条件，综合器从目标工艺库总搜索符合条件的单元来构成实际电路。
2.时序与面积约束通过描述其设计环境，目标任务和设计规则来系统的约束设计。
约束主要包含时序和面积信息，它们通常是从规格说明中提取出来的。
DC用这些约束去综合和优化设计以符合其目标任务。
3.环境变量，设计规则和设计优化(1)设计环境条件约束的环境变量set_operating_conditions描述了设计的工艺、电压和温度等条件；set_load定义了输出单元总的驱动能力；set_driving_cell模拟了驱动输入管脚的驱动单元的驱动电阻；set_drive指明了输入管脚的驱动强度，模拟了输入管脚的外部驱动电阻；set_wire_load用来提供估计的统计线载(wire load)信息，反过来也用线载信息模拟net 延时。
(2) 设计规则set_max_transition，set_max_ capacitance，set_max_fanout 设计规则在技术库中设置，为工艺参数所决定。
set_max_transition <value> <object list>set_max_capacitance <value> <object list>set_max_fanout <value> <object list>三. 实验设备与软件平台基于UNIX 系统的服务器、PC 机（windows）、DC 综合软件二、实验操作部分1．实验数据、表格及数据处理（综合结果概要、仿真波形图、时序分析结果、signalTAPII 结果等）2．实验操作过程（可用图表示）3．结论四. 实验内容1. 对设计进行分块设计；2. 会用DC_tcl完成设计命令；3. 时间约束设计；4.环境属性设置和规则设计。
集成电路试验报告
通用集成电路实验报告系别：电子信息工程学院专业：--- ----班级：----------小组：第六组小组成员：--- --- ------ ---指导教师：-----完成时间：2011年5月实验报告目录实验报告目录 (2)实验课题一：可调稳压电源 (3)实验课题二：触摸式“叮咚”门铃 (6)一、实验目的 (6)二、实验内容 (6)实验课题三：专用有源音箱 (9)一、实验目的 (9)二、实验内容 (9)三、实验总结 (11)实验课题四：元器件YD2822资料 (12)实验课题五:光控自动照明小灯 (18)一、实验目的 (18)二、实验内容 (18)三、实验小结 (19)全部实物照片 (20)实验课题一：可调稳压电源一、实验目的1、掌握二极管的单向导电性。
2、熟悉桥式整流的组成结构、工作原理和电路参数的计算。
3、掌握电容虑波电路的工作原理以及电路的参数计算。
4、掌握三端稳压、可调集成稳压电路的基本应用方法。
5、掌握完成直流稳压电源的设计、安装、调试、并测试其参数 二、实验内容1、电路原理图及工作原理图 电路原理图DIN4001TC20.33C3104C11000u fC4470uf1237805R 510RP 1K+-R21kLE D工作原理：第一阶段：降压。
变压器将电网220v 交流电降为符合要求的12V 交流电，并输送给整流电路。
第二阶段：整流。
此电路采用桥式整流，整流桥将变压器输出的交流电变为脉动的直流电，并输送给滤波电路。
第三阶段：滤波。
首先用大容量的电解电容滤除较大的纹波成分，再由独石电容或瓷片电容滤除其他交流成分，从而得到较平滑的直流电。
第四阶段：稳压。
经由三段集成稳压片7805得到5V 的直流电压，由于接地端接可调电阻可以得到可调的基准的电压，从而制成可调的直流稳压电源。
2、元件清单3、实物图片4、测试结果：见附表 三、实验小结名称变压器In4001 电容1000uf 电容470uf 电容104 电容333 LED电阻1K 电阻510 万用版 数量 1个4个1个1个1个1个1个 1个1个1个使我们对电子元件及电路安装有一定的感性和理性认识；培养和锻炼我们的实际着手能力。
集成电路实验报告
集成电路实验报告第一篇：集成电路实验报告集成电路实验报告班级：姓名：学号：指导老师：实验一：反相器的设计及反相器环的分析一、实验目的1、学习及掌握cadence图形输入及仿真方法；2、掌握基本反相器的原理与设计方法；3、掌握反相器电压传输特性曲线VTC的测试方法；4、分析电压传输特性曲线，确定五个关键电压VOH、VOL、VIH、VIL、VTH。
二、实验内容本次实验主要是利用 cadence 软件来设计一基本反相器(inverter)，并利用仿真工具Analog Artist(Spectre)来测试反相器的电压传输特性曲线(VTC，Voltage transfer characteristic curves)，并分析其五个关键电压:输出高电平VOH、输出低电平VOL、输入高电平VIH、输入低电平VIL、阈值电压 VTH。
三、实验步骤1.在cadence环境中绘制的反相器原理图如图所示。
2.在Analog Environment中，对反相器进行瞬态分析(tran)，仿真时间设置为4ns。
其输入输出波形如图所示。
分开查看：分析：反相器的输出波形在由低跳变到高和由高跳变到底时都会出现尖脉冲，而不是直接跳变。
其主要原因是由于MOS管栅极和漏极上存在覆盖电容，在输出信号变化时，由于电容储存的电荷不能发生突变，所以在信号跳变时覆盖电容仍会发生充放电现象，进而产生了如图所示的尖脉冲。
3.测试反相器的电压传输特性曲线，采用的是直流分析(DC),我们把输入信号修改为5V直流电源，如图所示。
4.然后对该直流电源从0V到5V进行线性扫描,进而得到电压传输特性曲线如图所示。
5.为反相器创建symbol，并调用连成反相器环，如图。
6.测量延时，对环形振荡器进行瞬态分析，仿真时间为4ns，bcd 节点的输出波形如图所示。
7.测量上升延时和下降延时。
(1)测量上升延时：可以利用计算器(calculator)delay函数来计算信号c与信号b间的上升延时和下降延时如图所示。
集成电路导论实验报告
集成电路导论实验报告实验一：集成电路的基本参数测量方法实验目的：1. 了解集成电路的基本参数。
2. 学习集成电路的测量方法。
3. 掌握集成电路测量所需的仪器和设备的使用方法。
实验器材：1. 集成电路：选取常见的几种逻辑门电路芯片。
2. 集成电路测试台：包括电源、波形发生器、示波器等。
3. 测试电缆和测量仪器。
实验步骤：1. 准备集成电路和测试台，并将电源、波形发生器和示波器连接好。
2. 将集成电路插入测试台相应插槽，并按照测试仪器的要求连接电路。
3. 打开电源并设置合适的电压和频率。
4. 使用示波器观察集成电路的输入输出电压波形，并记录相应数据。
5. 根据所测数据计算集成电路的基本参数，如电压增益、功耗等。
6. 对不同类型的集成电路重复上述步骤，进行不同参数的测量。
实验结果：以74LS00为例，通过测量得到的数据如下：输入电压：2V输出电压：4V功耗：20mW增益：2实验讨论：根据测得的数据，可以看出74LS00逻辑门电路芯片在2V的输入电压下，产生4V的输出电压，且功耗为20mW。
通过计算得到的增益为2，即输出电压是输入电压的2倍。
这些参数的测量结果可以用来评估集成电路的性能和设计电路时的参考。
实验总结：通过本次实验，我们学习了集成电路的基本参数测量方法，掌握了集成电路测量所需的仪器和设备的使用方法。
实验中我们选取了几种常见的逻辑门电路芯片进行了测量，通过观察波形、记录数据和计算参数，获得了它们的基本参数。
这些参数的测量对于电路设计和性能评估都具有重要的参考价值。
集成电路实习报告(通用6篇)精选全文
可编辑修改精选全文完整版集成电路实习报告艰辛而又充满意义的实习生活又告一段落了，想必都收获了成长和成绩，是时候回头总结这段时间的实习生活了。
你所见过的实习报告应该是什么样的？下面是小编帮大家整理的集成电路实习报告（通用6篇），仅供参考，大家一起来看看吧。
集成电路实习报告1一：实习目的1、学习焊接电路板的有关知识，熟练焊接的具体操作。
2、看懂收音机的原理电路图，了解收音机的基本原理，学会动手组装和焊接收音机。
3、学会调试收音机，能够清晰的收到电台。
4、学习使用protel电路设计软件，动手绘制电路图。
二：焊接的技巧或注意事项焊接是安装电路的基础，我们必须重视他的技巧和注意事项。
1、焊锡之前应该先插上电烙铁的插头，给电烙铁加热。
2、焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成45度，这样焊锡与电烙铁夹角成90度。
3、焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。
4、元件的腿尽量要直，而且不要伸出太长，以1毫米为好，多余的可以剪掉。
5、焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。
三：收音机的原理本收音机由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成接收频率范围为535千赫1065千赫的中段。
1、具体原理如下原理图所示：2、安装工艺要求：动手焊接前用万用表将各元件测量一下，做到心中有数，安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。
电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
瓷片电容和三极管的脚剪的长短要适中，它们不要超过中周的高度。
电解电容紧贴线路板立式焊接，太高会影响后盖的安装。
、棒线圈的四根引线头可直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动上锡，四个线头对应的焊在线路板的铜泊面。
集成电路实验报告 反相器与非门设计
集成电路集中上机实验报告——反相器、与非门设计学院：专业：姓名：学号：一、实验目的（一）全面了解Schematic设计环境，并学会运用（二）掌握与非门、或非门、反相器等电路原理图输入方法（三）掌握逻辑符号创建方法二、实验原理启动Schematic Editor后，在命令解释窗口CIW中，打开任意库与单元中的Schematic视图，浏览Schematic Editing窗口，具体介绍如下：图2.1 Schematic Editing窗口菜单栏中可选菜单有Tool、Design、Window、Edit、Add、Check、Sheet、Options等项。
图标栏内的所有命令都可以在菜单栏实现，图标栏提供使用频率较高的一些菜单为快捷方式，旨在提高设计效率。
在设计过程中，除了可以使用图标快捷方式外，还有盲键（Bindkey）快捷方式。
Cadence系统安装过程中已经设置了通用的盲键，但用户可以根据自己的需要自行设置，在CIW窗口中，选择Options→Bindkeys，可以对所有设置的盲键自定义。
Cadence系统支持3D鼠标，左、中、右分别定义为LMB、MMB、RMB。
LMB用于点击和选择之用，MMB用于辅助编辑，RMB与LMB配合使用，在调查元件属性，局域放大，元件旋转等方面都有应用，在具体实验过程中有详细说明。
在所有元件的添加中，必须定义元件的属性。
最后，为了后续设计中执行仿真，每个元件必须具有物理模型（Model），在lab3中将有实例说明。
三、电路原理图设计的一般流程（一）创建库与视图（二）添加元件：在Schematic Editing窗口中，选择Add→Instance。
（三）添加Pins ：在左侧Tool bar图标栏中选择pin icon图标，出现Add form，在Pin names栏中输入。
（四）添加Sources和Ground：选择Add→Instance，在Library column中选择analogLib，再选择vdd并添加到schematic中。
集成电路综合实验报告
集成电路设计综合实验实验报告学院：电气与控制工程学院班级：姓名：学号： 1完成日期：目录一.实验要求 (2)二.实验目的 (2)三.实验内容 (2)(一)版图提出电路并分析仿真 (3)3.1.1提取电路图 (3)3.1.2电路测试图 (3)3.1.3电路版图 (4)3.1.4电路仿真图 (4)3.1.5功能分析 (5)(二)CMOS结构的二选一选择器 (5)3.2.1实验步骤 (5)3.2.2二选一电路图 (6)3.2.3电路测试图 (6)3.2.4电路版图 (7)3.2.5仿真结果 (7)四.心得体会 (8)一：实验要求完成并掌握D触发器，二选一电路的电路设计和版图设计。
二：实验目的1.学习并掌握集成电路设计集程（正，反方向）；2.培养从版图设计提取电路的能力；3.学习版图设计技巧，方法；4.学习并掌握电路仿真分析能力；5.复习和巩固基本数字单元电路设计。
三：实验内容3.1反向提取给定电路模块，画出电路原理图，分析功能，并进行仿真验证，画出电路版图，完成DRC验证。
3.1.1提取电路图3.1.2电路测试图3.1.3电路版图3.1.4电路仿真图3.1.5功能分析使能端控制输出，当为高电平时输出与输入有关，当为低电平时输出全部被置“1”。
当使能端有效时，在时钟在低电平的时候，输出与输入反向。
在时钟高电平时输出保持不变。
所以是低电平有效的D触发器。
3.2设计一个CMOS结构的二选一多路选择器，并仿真分析，完成其版图设计及DRC验证。
3.2.1实验步骤1.分析二选一多路选择器功能2.构建CMOS结构电路图3.在cadence上仿真电路4.分析结果是否满足功能要求5.如果有误调整电路6.根据电路图绘制版图7.对版图进行DRC验证并修改3.2.2二选一电路图3.2.3电路测试图3.2.4电路版图3.2.5仿真结果四：心得体会在这为期两周的课程中我学到了很多，刚开始在版图中提取电路图遇到了困难，不知道如何下手，经过老师和同学的指导渐渐发现了规律，先确定管子，再弄清楚连线关系，就可以提取出电路图了。
集成电路实验报告
集成电路分析与设计实验报告姓名：胡鑫旭班级：130242学号：13024229成绩：目录实验2 Linux 环境下基本操作 (3)1.实验目的 (3)2.实验设备与软件 (3)3.实验内容和步骤 (3)4.实验结果和分析 (3)5.心得体会 (5)实验3 RTL Compiler 对数字低通滤波器电路的综合 (6)1.实验目的 (6)2.实验设备与软件 (6)3.实验内容与步骤 (6)4.实验结果与分析 (6)5.心得体会 (12)实验4 NC 对数字低通滤波器电路的仿真 (12)1.实验目的 (12)2.实验设备与软件 (13)3.实验内容与步骤 (13)4.实验结果与分析 (13)5.心得体会 (15)实验5 反相器设计 (16)1.实验目的 (16)2.实验设备与软件 (16)3.实验内容与步骤 (16)4.实验结果与分析 (18)5.心得体会 (21)实验2 Linux 环境下基本操作1.实验目的1. 熟悉linux 文件、目录管理命令。
2. 熟悉linux 文件链接命令。
3. 熟悉linux 下文件编辑命令。
2.实验设备与软件集成电路设计终端Linux RedHat AS43.实验内容和步骤1.系统登陆启动计算机，选择启动linux输入用户名：cdsuser，输入密码：cdsuser至此，完成系统启动，并作为用户cdsuser 登录2. 创建终端和工作文件夹在桌面区域单击右键，选择New Terminal，至此进入命令行模式（可根据需要打开多个）。
键入察看当前目录命令：pwd ↙说明：此时出现的是当前用户的根文件夹路径。
路径指的是一个文件夹或文件在系统中的位置。
Linux 根路径为“/”;当前路径为“./”; 当前路径的上一级路径为“../ ”。
使用从根路径开始的路径名称成为绝对路径，如“/home/holygan/”。
利用“../”，“./”等方式定义的路径名称成为相对路径，如“../holygan/”。
电子科技大学集成电路实验报告――模拟集成电路
电子科技大学集成电路实验报告――模拟集成电路CMOS模拟集成电路设计及HSPICE使用实验学时：4学时实验一CMOS工艺参数测量一、实验目的：学习和掌握EDA仿真软件Hspice；了解CMOS工艺技术及元器件模型，掌握MOSFET工作原理及其电压电流特征；通过仿真和计算，获得CMOS中NMOS和PMOS的工艺参数kp,kn, p, n,Vtp,Vtn，为后续实验作准备。
二、实验内容：1）通过Hspice仿真，观察NMOS和PMOS管子的I-V特性曲线；2）对于给定长宽的MOSFET，通过Hspice仿真，测得几组栅-源电压、漏-源电压和漏-源电流数据，代入公式IDSn1WKn()n(VGS Vtn)2(1 nVDS)，求得对应的工艺参数2Lkp,kn, p, n,Vtp,Vtn 。
三、实验结果：本实验中所测试的NMOS管、PMOS管L=1u，W由学号确定。
先确定W。
W等于学号的最后一位，若学号最后一位=0，则W=10u。
所以，本实验中所测试的NMOS管、PMOS管的尺寸为：（1）测0.5um下NMOS和PMOS管的I-V特性曲线所用工艺模型是TSMC 0.50um。
所测得的Vgs=1V时，NMOS管Vds从0V到2.5V变化时的I-V特性曲线为：所测得的Vds=1.2V时，NMOS管Vgs从0V到2.5V变化时的I-V特性曲线为：所测得的Vsg=1V时，PMOS管Vsd从0V到2.5V变化时的I-V特性曲线为：所测得的Vsd=1.2V时，PMOS管Vsg从0V到2.5V变化时的I-V特性曲线为：（2）计算TSMC 0.50um工艺库下mos管对应的工艺参数测试NMOS管相关参数，Hspice中仿真用源文件（.sp文件）为：NOMS I-V Characteristic M1 OUT IN 0 0 CMOSn L=1U W=8U VIN IN 0 1 VOUT OUT 0 1.2.***** LIST NODE POST *.DC VOUT 0 2.5 0.1 .DC VIN 0 2.5 0.1*.DC VOUT 0 2.5 0.1 VIN 0.8 1.0 0.2 .PRINT DC I(M1).LIB “C:\synopsys\project\tsmc_050um_model.lib"CMOS_MODELS .END所测得的NMOS管电流曲线为：所测的数据如下表：根据公式IDSn1Kn()n(VGS Vtn)2(1 nVDS)，计算kn, n,Vtn，分别为：2Lkn 119 10-6, n 0.028,Vtn 1.37测试PMOS管相关参数，Hspice中仿真用源文件（.sp文件）为：POMS I-V CharacteristicM1 OUT IN Vdd Vdd CMOSP L=1U W=8UVIN Vdd IN 1 VOUT Vdd OUT 1.2.***** LIST NODE POST *.DC VOUT 0 2.5 0.1 .DC VIN 0 2.5 0.1*.DC VOUT 0 2.5 0.1 VIN 0.8 1.0 0.2.PRINT DC I(M2).LIB "C:\synopsys\project\tsmc_050um_model.lib"CMOS_MODELS .END所测得的PMOS管电流曲线为：所测的数据如下表：计算TSMC 0.50um 工艺中pmos 参数pptp，分别为：Kp 54.89 10-6, p 0.017,Vtp 0.927综上所述，可得：四、思考题2）不同工艺，p, n不同。
模拟集成电路基础实验报告
实验报告课程（项目）名称：模拟集成电路基础一Multisim 7 的应用一．实验目的1. 学会使用电路仿真软件Multisim 7完成三种放大电路。
2.调电路参数观察对输出波形的影响。
3.放大电路的电压放大倍数、输出电阻的测量。
二、实验内容1. 共发射极放大电路（如下图）（1）调整和测试静态工作点调整直流稳压电源为12伏，接通电源，调整电位器RP, 用万用表测UCEQ=6V。
测量基极电阻（RP+Rb）并记录。
如图所示为直流电路，测得的基极电阻为1.138GOhm。
通过静态分析可得到静态工作点，锗三极管的Ubeq=0.2V,Ibq=1.037mA,共基电流直流传输系数为0.99, 共射电流直流传输系数为99，Icq=102.663 mA。
（2）计算电压放大倍数放大电路的输入端加有效值为5mv,频率10KHz的正弦波，观察输出波形是否失真。
记录输入、输出波形曲线，测量不失真时的输出电压，并计算电压放大倍数。
输出波形没有失真。
输入电压=9.995mv，输出电压=1.299V，放大倍数=129.96（3）观察放大电路最大不失真输出范围a.加大输入信号的幅值，观察到的最大不失真的输出电压的波形。
测量其峰峰值。
b．调节静态工作点，确立电路最大不失真电压范围，并指出最大饱和不失真电压值和最大截止不失真电压值。
加大输入信号的幅值为9.194mV，最大不失真的输出电压峰峰值=2.360V（4）观察静态工作点对的影响放大电路的输入端加有效值为5mv,频率10KHz的正弦波。
增大电位器RP 阻值为最大，观察输出波形出现何种失真，并记录输入、输出波形曲线。
减小电位器RP 阻值为最小，观察输出波形出现何种失真，并记录输入、输出波形曲线。
（5）测量放大电路的输出电阻不接RL时,U1=751.851mv接RL时,U2=392.90mvR0=(U1/U2-1)RL=2.73kohm2．共集电极放大电路（如下图）步骤及要求同共发射极放大电路（1）调整和测试静态工作点调整直流稳压电源为12伏，接通电源，调整电位器RP, 用万用表测UCEQ=6V。
数字集成电路实验报告2
1.1表决电路：设有三人对一事进行表决，多数（二人以上）赞成即通过；否则不通过。
1.2若三人中的A有否决权，即A不赞成，就不能通过，又应如何实现呢？
2、交通信号灯监测电路：设一组信号灯由红（R）、黄（A）、绿（G）三盏灯组成。
正常情况下，点亮的状态只能是红、绿或黄加绿当中的一种。
当出现其它五种状态时，是信号灯发生故障，要求监测电路发出故障报警信号。
3. 故障报警：某实验室有红、黄两个故障指示灯，用来指示三台设备的工作情况。
当只有一台设备有故障时，黄灯亮；有两台设备有故障时，红灯亮；只有当三台设备都发生故障时，才会使红、黄两个故障指示灯同时点亮。
集成电路实验报告
|Vtp 1 |
2 0.24 2 0.24
80.6= 35.8=
（ （
）（1 − |Vtp |）
2 2
）（0.8 − |Vtp |）
得到：K p2 ，
|Vtp 2 |
K p =（K p1 +K p2 ）/2= 47.1 |Vtp | = （ |Vtp 2 | +|Vtp 2 |）/2=0.39
Ids 5 >=74.1uA
所以选择 Ids 5 =110uA D、根据共模输入最大值 VIC max = VDD − VSG 3 + VTN 1 ，可以计算 M3 和 M4 的尺寸 1.6v = 1.8v-VSG 3 +0.41v
55 0.5∗K P ∗( )
W L
VSG 3 = 0.61=
求解可得：(
.LIB "..\tsmc_018um_model.lib" CMOS_MODELS .END
PMOS PMOS I-V Characteristic M2 OUT IN VDD VDD CMOSP L=0.24U W=2U VIN VDD IN 0.8 VOUT VDD OUT 1 .OPTIONS LIST NODE POST .DC VOUT 0 1.8 0.1 sweep VIN 0.8 1.0 0.2 .PRINT DC I(M2) .LIB "..\tsmc_018um_model.lib" CMOS_MODELS .END 5、结论和分析：
联立两式可得λn =0.16 B、计算K n 和Vtn ：
235= 102=
Kn 2 Kn 2
（ （
2 0.24 2 0.24
）（1 − Vtn ）
集成电路实验报告 (2)
实验 3 使用T-Spice 进行单元电路的瞬时分析3.1 实验目的及要求1．进一步熟悉Tanner Pro 软件中T-Spice 软件的使用；2．掌握使用T-Spice 分析简单电路的方法与操作流程，从而学会分析较为复杂的逻辑电路。
3.2 实验内容3.2.1 反相器瞬时分析（1）打开S-Edit，由于本实例中所使用的电路需要在反相器电路的基础上进行适当修改，为不影响后面的版图设计，同学们可以建立新文件EX3，将EX2 中反相器模块复制到EX3 文件中，再打开加入电源进行适当修改即可。
反相器电路设计较为简单，在此只是教大家掌握复制模块的方法，希望大家掌握。
（2）复制inv 模块方法如下：先打开实验 2 中设计的“EX2.sdb”。
进行复制前必须回到EX3 文件环境，方法为选择Module－>Open 命令，打开Open Module 对话框，在Files下拉列表中选择EX3，单击OK 回到EX3 环境，才能进行复制模块操作。
选择Module－>Copy命令，打开Copy Module 对话框，在下拉列表中选择EX2 选项，在Select Module To Copy列表中选择inv 选项，单击OK 按钮即可。
（3）加入工作电源：inv 模块在电路设计模式下，选择Moudle－>Symbol Browser 命令，在Library 列表框中选择spice 组件库，其中有很多电压源符号，选取直流电压源Source_v_dc 作为此电路的工作电压源。
直流电压源Source_v_dc 符号有正（+）端与负（－）端。
在inv 模块编辑窗口中直流电压源有两种接法可以直接连线接到原电路图的Vdd 与Gnd，也可另外复制两个Vdd 与Gnd（Ctrl＋C 复制Ctrl＋V 粘贴）接到电压源正负极，虽然两个全域符号Vdd 与Gnd 符号分开放置，但两个分离的Vdd 符号实际上是接到同一个节点，而两个Gnd 符号也是共同接地的。
集成电路实验报告
实验一EDA软件实验实验性质：验证性实验级别：必做开课单位：信息与通信工程学院信息对抗专业学时：4学时一、实验目的：1、了解Quartus II软件的功能。
2、初步掌握Quartus II的VHDL输入方法。
3、掌握Quartus II的原理图文件输入和元件库的调用方法。
4、掌握Quartus II软件元件的生成方法和调用方法。
5、掌握Quartus II编译、功能仿真和时序仿真。
6、掌握Quartus II原理图设计、管脚分配、综合与实现、数据流下载方法。
7、了解所编电路器件资源的消耗情况。
二、实验器材：计算机、Quartus II软件与Modelsim三、实验内容：1、本实验以8位二进制加法器为例，在Quartus II软件平台上完成设计电路的VHDL文本输入，编辑，编译，仿真，关键分配和编程下载等操作。
下载芯片选择Altera公司的FLEX10K系列的EPF10K10LC84-3器件。
2、用步骤1所设计的8位二进制加法器的VHDL文件生成一个adder8的元件，在Quartus II软件原理图设计平台上完成adder8元件的调用，用原理图的方法设计一个8位二进制加法器，实现编译，仿真，管脚分配和编程下载等操作。
五、实验结果截图实验二 组合逻辑电路的VHDL 语言实现实验性质：验证性 实验级别：必做 开课单位：信息与通信工程学院信息对抗专业 学时：2学时 一、实验目的：1、掌握VHDL 语言设计基本单元及其构成2、掌握用VHDL 语言设计基本的组合逻辑电路的方法。
3、掌握VHDL 语言的主要描述语句。
二、实验器材：计算机、Quartus II 软件与Modelsim 三、实验内容：1、用VHDL语言实现带使能端的3-8译码器的设计并实现功能仿真。
2、用VHDL语言实现优先编码器的设计并实现功能仿真。
3、用VHDL语言实现四选一选择器的设计并实现功能仿真。
四、实验步骤及实验结果截图（一）、用VHDL语言实现带使能端的3-8译码器的设计并实现功能仿真。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集成电路设计综合实验
题目：集成电路设计综合实验
班级：微电子学1201
姓名：
学号：
集成电路设计综合实验报告
一、实验目的
1、培养从版图提取电路的能力
2、学习版图设计的方法和技巧
3、复习和巩固基本的数字单元电路设计
4、学习并掌握集成电路设计流程
二、实验内容
1. 反向提取给定电路模块（如下图1所示），要求画出电路原理图，分析出其所完成的逻辑功能，并进行仿真验证；再画出该电路的版图，完成DRC验证。
图1
1.1 查阅相关资料，反向提取给定电路模块，并且将其整理、合理布局。
1.2 建立自己的library和Schematic View（电路图如下图2所示）。
图2
1.3 进行仿真验证，并分析其所完成的逻辑功能（仿真波形如下图3所示）。
图3
由仿真波形分析其功能为D锁存器。
锁存器:对脉冲电平敏感，在时钟脉冲的电平作用下改变状态。
锁存器是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值，当锁存器处于使能状态时，输出才会随着数据输入发生变化。
简单地说，它有两个输入，分别是一个有效信号EN,一个输入数据信号DATA_IN，它有一个输出Q，它的功能就是在EN有效的时候把DATA_IN的值传给Q，也就是锁存的过程。
只有在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号。
其中使能端A 加入CP信号，C为数据信号。
输出控制信号为0时，锁存器的数据通过三态门进行输出。
所谓锁存器，就是输出端的状态不会随输入端的状态变化而变化，仅在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号到来时才改变。
锁存，就是把信号暂存以维持某种电平状态。
1.4 生成Symbol测试电路如下(图4所示)
图4
1.5 由电路设计的版图（如下图5所示）。
图5
该版图完成DRC 验证准确无误。
2. 设计一个CMOS 结构的二选一选择器。
（1）根据二选一选择器功能，分析其逻辑关系。
（2）根据其逻辑关系，构建CMOS 结构的电路图。
（3）利用EDA 工具画出其相应版图。
（4）利用几何设计规则文件进行在线DRC 验证并修改版图。
2.1查阅相关资料可得CMOS 结构的2选1选择器，逻辑电路图（图6如下所示）二选一数据选择器逻辑表达式为Y SA SB =+（S 是数据选择控制端，S 为0时选择A ，为1时选S 择B ）
图6
根据逻辑表达式所列真值表如下图所示
2.2 根据其逻辑关系，构建CMOS结构的二选一选择器CMOS结构的电路图（图7所示）。
图7
2.3 进行仿真验证，并分析其所完成的逻辑功能（仿真波形如下图8所示）
图8
经分析可知该电路设计符合二选一选择器的要求。
2.4生成Symbol测试电路如下(图9所示)
图9
2.5由电路设计的版图（如下图10所示）。
图10
完成DRC验证准确无误
三、总结
为期两周的课程设计落下了帷幕，在这次的课程设计中不仅检验了我所学习的知识，也培养了我如何去把握一件事情，如何去做一件事情，又如何完成一件事情。
在刚开始进行课程设计时，由于Cadence 软件使用不够熟练，以至于频繁的出错，心情也不免有些失落，最后在老师和同学们的帮助指导下，对Cadence 软件的使用有了进一步的提高。
Cadence 软件和我们专业息息相关，这次课设和我们专业的相关度很高，对于即将毕业的我们应该牢牢抓住这次课设的锻炼机会，是自己的能力再有一定的提高。
通过这次课设提高了我自己的动手能力，同时也提高了自己的独立思考能力、解决问题的能力。
在做这次课程设计的过程中，有过失败的泄气，也有过成功的喜悦。
同时把课本上的理论知识再一次的巩固，也发现了一些自己平时学习中的不足，但终究还是完成了这次课程设计任务。
在此感谢老师的细致讲解，我也多次向老师提出问题，感谢老师的耐心解答啊。
同时，也感谢各位同学的帮助，对我有问必答，知无不言，言无不尽。
