实训二：发动机拆装与检修的常用工量具及其正确使用综述

实训二：发动机拆装与检修的常用工量具及其正确使用

一、实训目的及要求

1、了解常用工具和量具的种类和作用

2、掌握各种扳手、锤、撬棒等常用拆装工具的使用方法

3、掌握各种量具的使用方法

4、学会汽车举升机、吊车、千斤顶等举升机具的使用方法和要求

二、实训设备和工量具

各种扳手、活塞环装卸钳、气门弹簧装卸钳、千斤顶、汽车举升机、吊车；钢板尺、游标卡尺、外径千分尺、百分表、量缸表、塞尺。

三、课时2节

四、实训内容

(一)发动机常用拆装工具的作用和使用方法

1、扳手

扳手用以紧固或拆卸带有棱边的螺母和螺栓，常用的扳手有开口扳手、梅花扳手、套筒

扳手、活动扳手、管子扳手等。

(1)开口扳手

最常见的一种扳手，又称呆扳手，如图所示。其开口的中心平面和本体中心平面成15°角，

这样既能适应人手的操作方向，又可降低对操作空间的要求。其规格是以两端开口的宽度s(mm)来表示的，如8—10、12 —14等；通常是成套装备，有八件一套、十件一套等；通常用45号、50号钢锻造，并经热处理。(2)梅花扳手

梅花扳手同开口扳手的用途相似。其两端是花环式的。其孔壁一般是12边形，可将螺

栓和螺母头部套住，扭转力矩大，工作可靠，不易滑脱，携带方便。如图所示。使用时，扳动30后，即可换位再套，因而适用于狭窄场合下操作。与开口扳手相比，梅花扳手强度高，使用时不易滑脱，但套上、取下不方便。其规格以闭口尺寸S(mm)来表示，如8 —10、12—14 等；通常是成套装备，有八件一套、十件一套等；通常用45号钢或40Cr锻造，并经热处理。

(3)套筒扳手

套筒扳手的材料、环孔形状与梅花扳手相同，适用于拆装位置狭窄或需要一定扭矩的螺栓或螺母，如图所示。套筒扳手主要由套筒头、滑头手柄、棘轮手柄、快速摇柄、接头和接

杆等组成，各种手柄适用于各种不同的场合，以操作方便或提高效率为原则，常用套筒扳手

的规格是10〜32 mm。在汽车维修中还采用了许多专用套筒扳手，如火花塞套筒、轮毂套筒、轮胎螺母套筒等。

9 S 7

套筒扳手

1 一快速摇柄；2—万向接头；3 一套筒头；4 一滑头手柄；5—旋具接头；6—短接杆；7—长接

杆；8 一棘轮手柄；9一直接杆

(4)活动扳手

其开口尺寸能在一定的范围内任意调整，使用场合与开口扳手相同，但活动扳手操作起来不

太灵活。如图所示，其规格是以最大开口宽度(mm)来表示的，常用的有150mm、300 mm

1 一扳手体；

2 一活动扳口；

3 一蜗轮；

4 一蜗杆；5—蜗杆轴

(5)扭力扳手

它是一种可读出所施扭矩大小的专用工具，如图所示。其规格是以最大可测扭矩来划分的，

常用的有294 Nm、490 N m两种。扭力扳手除用来控制螺纹件旋紧力矩外，还可以用来测

(6)内六角扳手

是用来拆装内六角螺栓(螺塞)用的，如图所示。规格以六角形对边尺寸表示，有3〜27 mm 尺寸的13种，汽车维修作业中使用成套内六角扳手拆装M4〜M30的内六角螺栓。

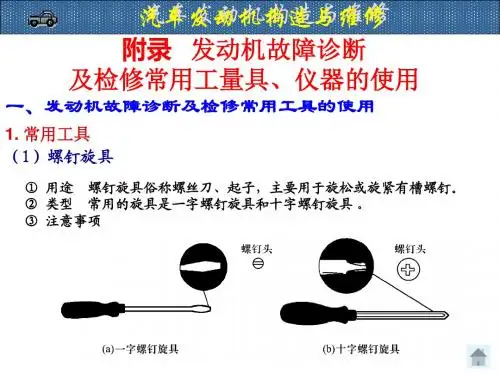

2、螺钉旋具

螺钉旋具俗称螺丝刀，主要用于旋松或旋紧有槽螺钉。螺钉旋具（以下简称旋具）有

很多类型，其区别主要是尖部形状，每种类型的旋具都按长度不同分为若干规格。

常用的旋具是一字螺钉旋具和十字槽螺钉旋具。

3、钳子

钳子多用来弯曲或安装小零件、剪断导线或螺栓等，分为鲤鱼钳、夹紧钳、钩钳、尖嘴钳、组合钢丝钳和剪钳。（1）鲤鱼钳和组合钢丝钳，鲤鱼钳钳头是平口细齿，适用于夹捏小零件；中部夹持圆柱形零件，也可代替扳手旋紧小螺栓和螺母；钳口后部的刃口可剪切金属丝，钳口的张

开度很方便的变化，可适应不同的大小的零件，其规格以钳长来表示一般有165mm、

200mm两种。钢丝钳的用途和鲤鱼钳相仿，但其支销相对于两片钳体是固定的，故

使用起来不灵活，但剪钢丝的效果比鲤鱼钳好，规格有150mm、175mm、200mm

三种。

（2）尖嘴钳，其头部细长，所以可以在较小的空间内工作，规格160mm 一种。

常用钳子类型

1 一鲤鱼钳；2—夹紧钳；3 一钩钳；4 一尖嘴钳；5—组合钢丝钳；6—剪钳

4、锤子

汽车维修中常用锤子有手锤、木锤和橡胶锤。手锤，锤头应安装牢固，手握锤柄末端, 用锤头正面击打物体。木锤和橡胶锤主要用于击打加工表面，以保护零件不被损坏。

5、活塞环拆装钳

活塞环拆装钳是专门用于拆装活塞环的工具。 6、气门弹簧拆装架

千斤顶

a ）机械丝杆式；

b ）液压式

千斤顶是一种最常用、最简单的起重工具，按照其工作原理可分为机械丝杆式和液 压式，如图所示。按照所能顶起的质量可分为

3000kg 、5000kg 、9000kg 等多种不同

规格。目前广泛使用的是液压式千斤顶。

9、 举升机 10、 起重吊机

（二）发动机维修常用量具 1、 钢板尺

是一种最简单的测量长度直接读数的量具。 2、 游标卡尺

气门弹簧拆装架是专门用于拆装气门弹簧的工具。 7、拉器

拉器使用于拆卸过盈配合安装在轴上的齿轮和轴承等零件的专用工具。 8、千斤顶

1 t ( I I I f I

234567*9 10

【注意事项】

1游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥地方防止锈蚀。

2•测量时，应先拧松紧固螺钉，移动游标不能用力过猛。两量爪与待测物的接触不宜过紧。不能使被夹紧的物体在量爪内挪动。

3 •读数时，视线应与尺面垂直。如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。

4•实际测量时，对同一长度应多测几次，取其平均值来消除偶然误差

是用来测量零件的内外直径和孔的深度等，其精度分为0.10mm、0.05mm、0.02mm三种。

3、外径千分尺

活动套筒

测砧测轴转轴限荷棘轮

千分尺又称螺旋测微器、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用

它测长度可以准确到0.01mm，测量范围为几个厘米。它是利用精密螺纹副原理测长的手携式通用长度测量工具。精密螺杆在螺母中每转动一圈，即沿轴线移动一个螺距。因此可用螺

杆转动的角度来表示移动的距离。测量时，转动的整圈数从固定套管上的刻度读出，小数部分

从微分筒圆周上的50个等分刻度读出。精密螺杆的螺距常采用0.5毫米,转动微分筒上的一

个刻度，相当于精密螺杆移动0.01毫米，这就是千分尺的分度值。采用高精度螺杆并利用

游标（见卡尺）或其他细分读数机构时，可以制成分度值为0.001毫米的千分尺。千分尺的
