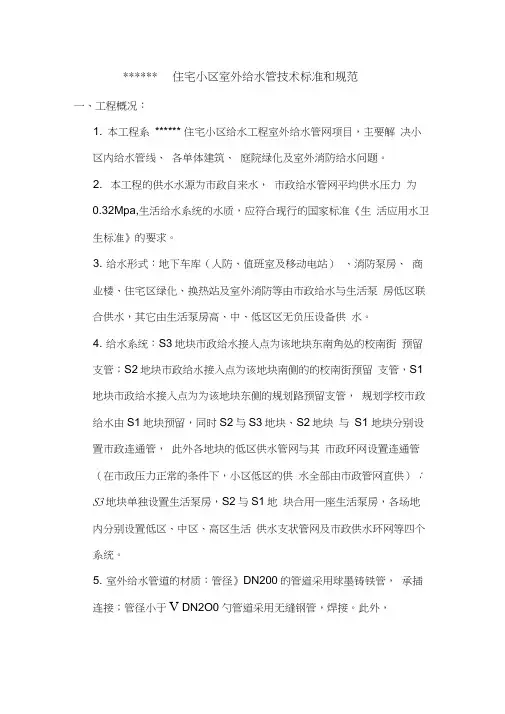

******住宅小区室外给水管技术标准和规范

一、工程概况：

1.本工程系******住宅小区给水工程室外给水管网项目，主要解

决小区内给水管线、各单体建筑、庭院绿化及室外消防给水问题。

2. 本工程的供水水源为市政自来水，市政给水管网平均供水压力

为0.32Mpa，生活给水系统的水质，应符合现行的国家标准《生活应用水卫生标准》的要求。

3.给水形式：地下车库（人防、值班室及移动电站）、消防泵房、

商业楼、住宅区绿化、换热站及室外消防等由市政给水与生活泵房低区联合供水，其它由生活泵房高、中、低区区无负压设备供水。

4.给水系统：S3地块市政给水接入点为该地块东南角处的校南街

预留支管；S2地块市政给水接入点为该地块南侧的的校南街预留支管，S1地块市政给水接入点为为该地块东侧的规划路预留支管，规划学校市政给水由S1地块预留，同时S2与S3地块、S2地块与S1地块分别设置市政连通管，此外各地块的低区供水管网与其市政环网设置连通管（在市政压力正常的条件下，小区低区的供水全部由市政管网直供）；S3地块单独设置生活泵房，S2与S1地块合用一座生活泵房，各场地内分别设置低区、中区、高区生活供水支状管网及市政供水环网等四个系统。

5.室外给水管道的材质：管径≥DN200的管道采用球墨铸铁管，

承插连接；管径小于＜DN200的管道采用无缝钢管，焊接。此外，

①闸阀均采用软密闭闸阀，②水表前必须安装锁闭阀，③室外安

装水表选用湿式B级水表，④抗干扰阀及减压阀：选用可调式减压阀及铜质抗干扰阀⑤止回阀：生活给水采用普通止回阀（与市政连接表后采用低阻力倒流防止器除外）

6.消火栓：选用室外双口地下式消火栓（SA100/65-1.0）。

7.阀门的工作压力：当pt≤0.9Mpa；当pt≤0.9-1.4Mpa时，阀

门工作压力1.6Mpa。

二、******小区室外建筑给水管网施工流程：安装前的准备工作→沟槽开挖与验收→室外给水管道安装→管道附件安装及附属构筑物的施工→沟槽初步回填→室外给水管道水压试验和冲洗→沟槽收尾全部回填

1、安装前的准备工作：

承包商项目经理及现场技术人员应至少在正式施工前7天进场查看施工条件，并于总包单位做施工工艺协商及施工准备；安装施工人员如需住宿工地的应至少在正式施工前三天进场准备；材料应至少在正式安装前二天进场并统一堆放于预定位置。

工程开工前，施工单位应该认真领会施工图纸及有关施工文件，摸清原有建筑设施、公用管线和施工现场环境与条件、制定施工方案。如发现问题，施工单位须在图纸会审中及时提出解决。如果没有问题，施工单位在此基础上提出劳动力、材料供应和施工机具的配备计划，有效的指导和组织施工。材料进场时应完好无损，需要送检的材料须按规定见证送样至当地质检部门检测，发现不合格产品须立即退场；

对于分批进场的同一种材料，除第一批材料必须送样检测之外，其它至少须随机再抽取其中一批材料送样检测。

1.1管材的现场检查

(1)给水铸铁管：

①铸铁管、管件应符合设计要求和国家现行规范标准，并有出厂合格证。

②管身内外应整洁，不得有裂缝、砂眼、碰伤，检查时可用小锤

轻轻敲打管口、管身，声音嘶哑处即有裂缝，有裂缝的管材不得使用。

③承口内部、插口端部附有毛刺、砂砾和沥青应清除干净。

④铸铁管内外表面的漆层应完整光洁，附着牢固。

（2）钢管：

①表面应无裂缝、变形、壁厚不均匀等现象。

②检查直管口断面有无变形，是否与管身垂直。

③管身内外是否锈蚀，凡锈蚀管子，在安装前应进行除锈，刷防

锈漆。

（3）柔性接口所用的胶圈应有管材厂配套供应，每个橡胶圈的接头不宜超过两个，外观应平整光滑，不得有裂缝、破损、气孔、重皮等缺陷。

1.2阀门的现场检查：

①核对阀门的型号、规格、材质是否与设计要求一致。

②检查阀体有无裂缝或其他损坏，阀杆转动是否灵活，闸板是否

牢固。

③DN100及以上的阀门应100%进行强度和严密性试验。若有不合

格，应进行解体、研磨、检查密封材料并压紧，再进行试压。

若仍有不合格，则不能使用。

2、沟槽开挖与验收

2.1测量放线：

通过测量放线将室外地下管线按照设计位置和高程敷设在地下。即沟槽开挖前，测量人员须根据设计图纸对管线位置进行准确的放线定位；施工单位应根据现场地下水的情况制定详细的排水措施并将排水设备准备到位。

2.2沟槽开挖和管道基础：

2.2.1根据图纸要求******小区室外给水管道均按开槽式直埋式施

工，管顶覆土厚度不低于2米，管道间距为0.5米。

2.2.2沟槽的断面形式以及开挖的深度和边坡坡度由施工单位根据现

场的实际情况决定，但放坡系数必须在施工方案中明确标注，并采取措施保证边坡稳定，确保施工期间边坡不坍塌。

2.2.3一般土壤且地下水位低于沟底时，可开直形槽，但槽深不得超

过下列规定：砂土和砂砾土不得超过1.0m；亚砂土和亚粘土不得超过1.25m。当沟槽超过上述规定时，槽帮应放坡开挖，当槽沟深度超过2m时宜分层开挖

2.2.4开挖前应摸清地下障碍物和地面上架设高压线缆位置高度等情

况，并采取严格的防护措施，确定挖土机在工作时的回转半径

内有无障碍物。开挖沟槽土方应置于距沟边0.8m以外处，高度

不宜超过1.5m，须按要求放坡堆放，不得随意堆放，而影响到

其它工程。

2.2.5沟槽开挖应该严格控制标高，防止槽底超挖或对槽底土的扰动。

采用机械挖土应留0.2-0.3米厚的土层，待铺管前用人工清挖至

设计标高；采用人工挖土，暂不铺管也应留0.15米厚的土层，待铺前再挖至设计标高。

2.2.6沟槽开挖至设计标高后，一般土质应夯实基槽，避免扰动原状

土，遇湿陷性土质需要将管道基础下0.5米范围内采取三七灰

土换填处理，压实系数不小于0.95，管道基础做法详见图集

04S531-1的P10-P12页。

2.3沟槽的验收

2.3.1不扰动天然地基或地基处理符合设计要求。

2.3.2槽壁平整，有边坡要求的其坡度符合施工设计规定。

2.3.3槽底不得水浸湿或受冻。

2.3.4沟槽允许偏差，根据建设部标准《市政排水管渠工程工程质量检验评定标准》中规定如下表：
