施工测量方案1、施工测量准备(1)将用于本工程施工测量的仪器设备送技术监督局计量检测所进行检定,保证所有仪器设备都处于正常状态。

(2)详细勘察现场的场容场貌和周边环境特点,综合考虑这些因素对测量控制的影响,优化设计测量线路和控制网的布设。

(3)仔细审阅总平面图,确定建筑物高程和平面相对定位关系。

2、轴线控制网的布设与复核本着先整体、后局部,高精度控制低精度的原则布设测量控制网。

可利用全站仪进行平面轴线的控制。

根据设计图纸,先用全站仪复核甲方移交的平面基准点和高程基准点,确认无误后,沿基坑周围引测、加密若干坐标点,可以更方便地测设轴线控制网。

再根据图纸,在所要测设的各控制线上选择两个点,计算其坐标,所选择的点必须在基坑边,并能架设仪器,通视条件良好,便于向基坑内投测轴线。

长方向要加强观测,多测回,反复复核。

轴线控制网布设完毕,检查复核角度和距离后,便可作为负一层施工期间用外控法进行施工测量的依据。

轴线控制网完成后,根据结构图纸上的墙体、柱的具体分布情况,在建筑物平面上建立矩形控制网,然后根据施工需要,进行轴线加密和细部放线,以满足施工需要。

施工过程中要定期复查轴线和角度,确保测量精度。

3、±0.00以下部分施工测量±0.00以下部分施工阶段测量工作的重点为基础轴线和底板标高的控制。

拟采用外控法进行基础平面轴线的控制。

本工程进行分段施工,因此每层每段上投测的纵横轴线不得少于2条,以便进行角度、距离的校核。

先在负一层垫层上引测建筑物轴线交点,然后根据基础平面图弹出所有轴线及建筑物外边线。

将轴线控制点外移至基坑外固定的建筑物或地标上,并在基坑内设置木桩作为地下结构的平面控制点。

在施工过程中,每当平面轴线布设完毕,进入竖向施工,在柱子和剪力墙浇筑成形拆除模板后,应在柱子和剪力墙四个侧面投测出相应的轴线,弹出墨线,距楼地面1.5m左右高处用红油漆画出三角标记并标明轴号。

同时,在柱子四周及墙上弹出建筑或结构1m线,并标明相对标高,作为初装修、机电安装等的标高控制依据。

工程施工技术准备(三篇)

工程施工技术准备(三篇)

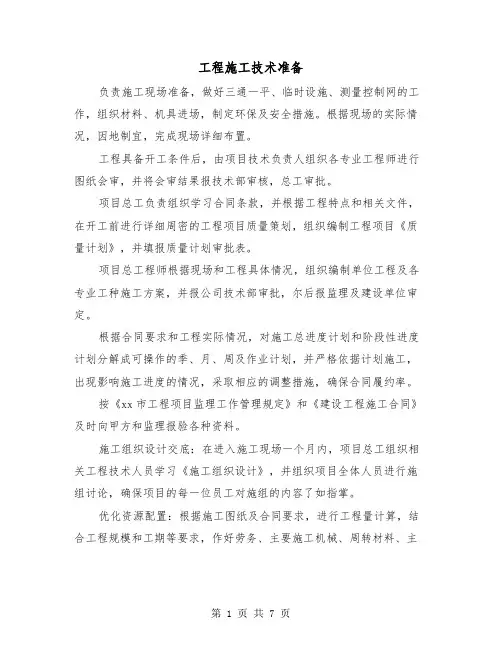

工程施工技术准备负责施工现场准备,做好三通一平、临时设施、测量控制网的工作,组织材料、机具进场,制定环保及安全措施。
