活性炭吸附塔结构图
活性炭吸附塔_计算书
科文环境科技有限公司计算书工程名称: 活性炭吸附塔2016 年 5 月13 日活性炭吸附塔1、设计风量：Q＝20000m3/h＝5.56m3/s 。
2、参数设计要求：①管道风速：V1＝10~20m/s，②空塔气速为气体通过吸附器整个横截面的速度。
空塔风速：V2＝0.8~1.2m/s ，③过滤风速：V3＝0.2~0.6m/s ，④过滤停留时间：T1＝0.2~2s ，⑤碳层厚度：h＝0.2~0.5m ，⑥碳层间距：0.3~0.5m 。
活性炭颗粒性质：平均直径d p =0.003m，表观密度ρ s =670kg/ m3，堆积密度ρ B =470 kg/ m3孔隙率0.5~0.75 ，取0.753、（1）管道直径d取0.8m，则管道截面积A1=0.50m2 则管道流速V1=5.56÷0.50=11.12m/s ，满足设计要求。
（2）取炭体宽度B=2.2m，塔体高度H=2.5m，则空塔风速V2=5.56÷2.2 ÷2.5=1.01m/s ，满足设计要求。
（3）炭层长度L1取4.3 m，2 层炭体，则过滤风速V3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s ，满足设计要求4）取炭层厚度为0.35m，炭层间距取0.5m，则过滤停留时间T1=0.35 ÷0.392=0.89s ，满足设计要求5）塔体进出口与炭层距离取0.1m，则塔体主体长度L'=4.3+0.2=4.5m则塔体长度L=4.5+0.73 ×2=5.96m4 、考虑安装的实际情况：塔体尺寸L×B×H＝6m×2.2m×2.5m =0.73m两端缩口长0.8 2活性炭吸附塔1、设计风量： Q ＝20000m 3/h ＝5.56m 3/s 。
2、参数设计要求：① 管道风速： V 1＝ 10~20m/s ， ②空塔气速为气体通过吸附器整个横截面的速度。
活性炭吸附装置设计计算
活性炭吸附床计序号名称符号单位项目符号意义1 VOC 处理风量 Q m3/h 2VOC 气体的浓度 C 0 mg/m3 3 VOC 气体 VOC 气体的温度 T℃ 4 VOC 气体的压力 P Pa 5 原始数据VOC 气体的密度 ρ 0kg/m3 6 VOC 气体的黏度 μ Pa.S 7 VOC 气体的比热容 Cp kJ/(kg. C) 8 蜂窝状活性炭堆积密度 ρs kg/m3 9 蜂窝状活性炭静态活性 X T % 10蜂窝状活性炭动态活性 X T1%11 活性炭 蜂窝状活性炭孔隙率 ε12 数据蜂窝状活性炭比表面积 a m2/g 13 蜂窝状活性炭使用温度 T S ℃ 14 蜂窝状活性炭抗压强度 Mpa 15 蜂窝状活性炭外形规格 mm 16 吸附器吸附效率 η % 17 吸附器的空塔截面流速 um/s 18 固定床 吸附器的截面有效面积 A m2 19 吸附器活性炭层有效高度 Zm 数据及20 活性炭层的容积 Vsm3 计算 21 吸附器的截面有效长度 L m 22 吸附器的截面有效宽度 B m 23 活性炭作用时间 th 24 吸附时间在吸附作用时间内的吸附量Xkg 25 计算吸附波的移动速度 Ucm/s 26 有效高度下的活性炭作用时间 t'h 27 经验公式 活性炭层有效高度 Z m 28 压降计算活性炭床压降△PPa 29活性炭细管内的流速 u1m/s30 细管的当量直径 de31 活性炭平均直径d p3233当量直径34压降计算3536 雷诺数 Re37 当Re/(1- ε) ≤2500时按下式计算38 活性炭床压降△Pm m ABCD Pa附床计算公式算值备注30000500401031251.1272651.91616E-051.002500kg吸附质 /kg 吸附剂（厂家提供）0.35kg吸附质 /kg 吸附剂（实验获得）0.1 取值0.5700≤400≤0.8100x100x1000.93（Q/3600）/A 1.780626781L*B 4.680.5 0.5m~0.9m A*Z（或 L*B*Z） 2.34取值 2.6取值 1.8( Vs* ρs*XT1)/(C/1000000*Q* η) 8.387096774C0*Q/1000000* η*t 117(u* C0/1000000)/( ρs*XT1) 1.78063E-05Z/Uc/3600 7.8 t' 接近t0.5经验公式： 945.1*u 1.055×Z868.5647061u/ ε 3.561253561 1、废气成分：乙酸乙酯、异丙醇、醋酸酯、丙醇等1.一般空塔流速 0.8~1.2m/s 时，动活性XT1=(0.75~0.8)XT ，流速越快，动活性越小，公司取 8%~10%标准上规定：固定床吸附剂颗粒性炭 0.2-0.6 纤维状吸附剂（活性炭纤维毡） 0.1-0.15 蜂窝状吸附剂 0.7-1.2层高中间需要留一定空间，使热量分散，局部碳层过热烧炭被吸附物沸点升高，吸附量增加（规(4* ε） /[a*(1-ε)]6/a2 3(1- ε)/ εμ*u/d p2(1- ε)/ ε2ρ0*u 2/d pd p* ρ0*u/ μ△P=(150*A*B+1.75*C*D)*Z 0.0057142860.00857142920.4644054882416.9832542897.8861464 1795.772293 ≤2500 799.3815182、醋酸正丙活性速越快，动活性越小，颗粒型活维状吸附剂（活性炭蜂窝状吸附剂 0.7- .2使热量均匀热烧炭加（规律）。
活性炭、喷淋塔、集气罩设计参数与技术规格

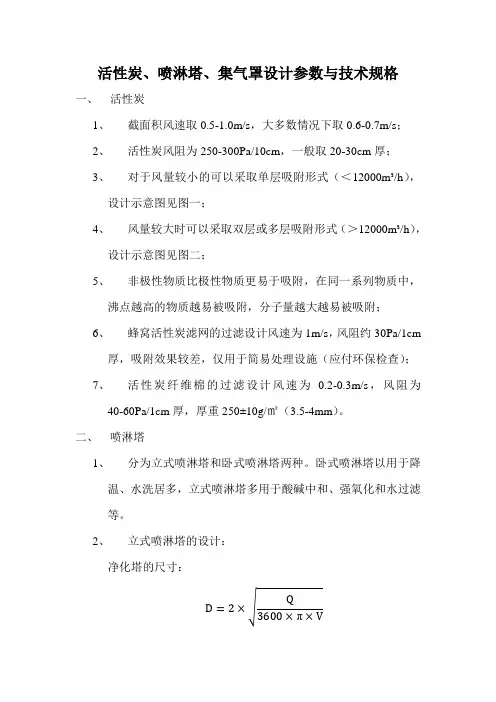

活性炭、喷淋塔、集气罩设计参数与技术规格一、活性炭1、截面积风速取0.5-1.0m/s，大多数情况下取0.6-0.7m/s；2、活性炭风阻为250-300Pa/10cm，一般取20-30cm厚；3、对于风量较小的可以采取单层吸附形式（＜12000m³/h），设计示意图见图一；4、风量较大时可以采取双层或多层吸附形式（＞12000m³/h），设计示意图见图二；5、非极性物质比极性物质更易于吸附，在同一系列物质中，沸点越高的物质越易被吸附，分子量越大越易被吸附；6、蜂窝活性炭滤网的过滤设计风速为1m/s，风阻约30Pa/1cm厚，吸附效果较差，仅用于简易处理设施（应付环保检查）；7、活性炭纤维棉的过滤设计风速为0.2-0.3m/s，风阻为40-60Pa/1cm厚，厚重250±10g/㎡（3.5-4mm）。
二、喷淋塔1、分为立式喷淋塔和卧式喷淋塔两种。
卧式喷淋塔以用于降温、水洗居多，立式喷淋塔多用于酸碱中和、强氧化和水过滤等。
2、立式喷淋塔的设计：净化塔的尺寸：D=2×√Q3600×π×V注：式中D表示喷淋塔直径，单位mQ表示风量，单位m³/hV表示空塔流速，单位m/s3、空塔流速设计需根据废气性质和实际应用要求进行设计，一般设计规律如下：①含氰废气，V取0.3-0.6m/s，停留时间取8-10s；②含铬废气，V取0.3-0.6m/s，停留时间取9-12s；③含氨废气，V取0.3-0.6m/s，停留时间取7-12s；④酸性废气（HCl、硫酸雾），V取1m/s，停留时间取5-6s；⑤含NO X废气，V取0.3-0.6m/s，停留时间取8-10s；⑥含HF废气，V取0.3-0.6m/s，停留时间取9-12s（不宜采用填料塔，氟化物多为难溶或不溶物质，易造成堵塞，通常采取旋流板塔或者空塔）；⑦含尘气体（以除尘为主要目的），采用卧式喷淋塔，V取0.8-1.0m/s，停留时间取3-4s；⑧有机废气（溶于水、酸或碱的以及可加强化剂【如次氯酸钠等】去除的），V取0.4-0.6m/s，停留时间取8-12s；4、喷淋塔的液气比一般按2.0-2.5L/m³设计；5、各类型废气的处理方法：①含铬废气需采用过滤回收预处理和湿式喷淋深度处理相结合的方式。
活性炭有机废气吸附塔介绍、选型
活性炭有机废气吸附塔介绍
吸附塔、废气吸附塔、有机废气吸附塔、电子元件生产废气吸附塔、酸洗作业车间废气吸附塔、实验室排风废气吸附塔、化工废气塔、涂装车间有机废气吸附塔、食品及酿造有机废气吸附塔
一、活性炭吸附塔产品概述:
活性炭有机废气吸附塔，设计完善，附属设备配套齐全，吸附能力强，净化效率高。
多年来公司根据实际安装和应用情况，总结国类产品的生产经验，改进设计制造，推出下料形式方便，表面平整度更好，结构强度更高，吸附能力更强，HXFⅡ型活性炭有机废塔。
二、活性炭吸附塔原理:
活性炭有机废气吸附塔通过利用高性能活性炭吸附剂固体本身的表面作用力，将有机废气分子之吸附质吸引附着再吸附剂表面，能醇、酮、酯、汽油类等有机溶剂的废气吸附，更适用于大风量低浓度的有机废气治理，它能有效地净化环境、消除污染、改善劳动操件，确保工人身体健康，并能回收有机溶剂，降低生产成本。
三、活性炭吸附塔性能特点:
1、吸附效率高,能力强；
2、能够同时处理多种混合有机废气；
3、设备构造紧凑，占地面积小，维护管理简单，运转成本低廉；
4、采用自动化控制运转设计，操作简易、安全；
5、全密闭型，室内外皆可使用。
四、活性炭吸附塔适用范围:
适合低浓度大风量或高浓度间歇排放废气的作业环境。
主要应用领域包括：电子元件生产、电池（电瓶）生产、酸洗作业车间、实验风、冶金、化工厂、医药生产厂、涂装车间、食品及酿造、家具生产等。
五、活性炭吸附塔技术性能表:
活性炭吸附塔经济且有效的处理有机废气，去除率可高达85%以上。
注：表中外形尺寸，为塔体尺寸，不含支架800mm，护栏1000mm；HXFⅡ型活性炭有机废气吸附塔，塔体外形尺寸一样，支600mm，护栏1000mm。
活性炭、喷淋塔、集气罩设计参数与技术规格
活性炭、喷淋塔、集气罩设计参数与技术规格一、活性炭1、截面积风速取0.5-1.0m/s，大多数情况下取0.6-0.7m/s；2、活性炭风阻为250-300Pa/10cm，一般取20-30cm厚；3、对于风量较小的可以采取单层吸附形式（＜12000m³/h），设计示意图见图一；4、风量较大时可以采取双层或多层吸附形式（＞12000m³/h），设计示意图见图二；5、非极性物质比极性物质更易于吸附，在同一系列物质中，沸点越高的物质越易被吸附，分子量越大越易被吸附；6、蜂窝活性炭滤网的过滤设计风速为1m/s，风阻约30Pa/1cm厚，吸附效果较差，仅用于简易处理设施（应付环保检查）；7、活性炭纤维棉的过滤设计风速为0.2-0.3m/s，风阻为40-60Pa/1cm厚，厚重250±10g/㎡（3.5-4mm）。
二、喷淋塔1、分为立式喷淋塔和卧式喷淋塔两种。
卧式喷淋塔以用于降温、水洗居多，立式喷淋塔多用于酸碱中和、强氧化和水过滤等。
2、立式喷淋塔的设计：净化塔的尺寸：D=2×√Q3600×π×V注：式中D表示喷淋塔直径，单位mQ表示风量，单位m³/hV表示空塔流速，单位m/s3、空塔流速设计需根据废气性质和实际应用要求进行设计，一般设计规律如下：①含氰废气，V取0.3-0.6m/s，停留时间取8-10s；②含铬废气，V取0.3-0.6m/s，停留时间取9-12s；③含氨废气，V取0.3-0.6m/s，停留时间取7-12s；④酸性废气（HCl、硫酸雾），V取1m/s，停留时间取5-6s；⑤含NO X废气，V取0.3-0.6m/s，停留时间取8-10s；⑥含HF废气，V取0.3-0.6m/s，停留时间取9-12s（不宜采用填料塔，氟化物多为难溶或不溶物质，易造成堵塞，通常采取旋流板塔或者空塔）；⑦含尘气体（以除尘为主要目的），采用卧式喷淋塔，V取0.8-1.0m/s，停留时间取3-4s；⑧有机废气（溶于水、酸或碱的以及可加强化剂【如次氯酸钠等】去除的），V取0.4-0.6m/s，停留时间取8-12s；4、喷淋塔的液气比一般按2.0-2.5L/m³设计；5、各类型废气的处理方法：①含铬废气需采用过滤回收预处理和湿式喷淋深度处理相结合的方式。
活性炭吸附塔-计算书
科文环境科技有限公司计算书工程名称: 活性炭吸附塔工程代号:专业: 工艺计算:校对:审核:2016年5月13日1、设计风量：Q ＝20000m 3/h ＝5.56m 3/s 。
2、参数设计要求：①管道风速：V 1＝10~20m/s ，②空塔气速为气体通过吸附器整个横截面的速度。
空塔风速：V 2＝0.8~1.2m/s ， ③过滤风速：V 3＝0.2~0.6m/s ， ④过滤停留时间：T 1＝0.2~2s ， ⑤碳层厚度：h ＝0.2~0.5m ， ⑥碳层间距：0.3~0.5m 。
活性炭颗粒性质：平均直径d p =0.003m ，表观密度ρs =670kg/3m ，堆积密度ρB =470 kg/3m 孔隙率0.5~0.75，取0.753、（1）管道直径d 取0.8m ，则管道截面积A 1=0.50m 2 则管道流速V 1=5.56÷0.50=11.12m/s ，满足设计要求。
（2）取炭体宽度B=2.2m ，塔体高度H=2.5m ，则空塔风速V 2=5.56÷2.2÷2.5=1.01m/s ，满足设计要求。
（3）炭层长度L 1取4.3m ，2层炭体，则过滤风速V 3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s ，满足设计要求。
（4）取炭层厚度为0.35m ，炭层间距取0.5m ，则过滤停留时间T 1=0.35÷0.392=0.89s ，满足设计要求。
（5）塔体进出口与炭层距离取0.1m ，则塔体主体长度L’=4.3+0.2=4.5m两端缩口长L”=⎪⎪⎭⎫ ⎝⎛+2d -2H B 3322=⎪⎪⎭⎫ ⎝⎛+20.8-25.22.23322=0.73m 则塔体长度L=4.5+0.73×2=5.96m4、考虑安装的实际情况：塔体尺寸L×B×H ＝6m×2.2m×2.5m1、设计风量：Q ＝20000m 3/h ＝5.56m 3/s 。
