一、截交线
1、定义：当基本体被平面切割成两部分时，其中任何一部分都被称为截断体，该平面被称为截平面，而截平面与立体表面的交线，称为截交线。
2、性质
1）共有性
2）封闭性
3、圆柱截交线
1）截平面垂直轴线，截交线为圆
2）截平面平行轴线，截交线为矩形
3）截平面倾斜轴线，截交线为椭圆
4、圆锥截交线
1）截平面垂直轴线，截交线为圆
2）截平面平行轴线，截交线为等腰三角形或抛物线加直线
3）截平面倾斜轴线，课后作业。
师生问好，强调课堂纪律。
提问学生到黑板完成练习题
详细讲解截交线的定义
详细讲解截交线的性质
详细讲解圆柱的截交线
板
书
设
计
3.2 截交线的投影作图
一、截交线
1、定义
2、性质
3、圆柱、圆锥、圆球的截交线
课 后
小 结
通过学习，学生掌握截交线和相贯线的画法。
教 学 过 程
教 学
环 节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一、
二、
三、
四、
组织教学与引入前言
问候同学，组织课堂教学，强调课堂纪律。
复习、提问
教 学 设 计
授课班级
授课日期
12.25-12.31
第 33、34课时
课 型
新授
教具、资料
教材、教案、教具、多媒体
课 题
3.2 截交线的投影作图
教 学
目 标
要 求
知识
目标
掌握截交线的定义和性质
截交线公开课教案
公开课教案
教学
环节
教学内容教师活动学生活动
新授
课堂练习截交线-----截平面与立体表面的交线；
截断面-----因截平面的截切，在立体上形成的平
面。
二、截交线的性质
1、封闭的平面图形；
2、截平面与立体表面的共有线和共有点。
三、实质：求作截交线就是求截平面与立体表
面的共有点和共有线截交线的画法——平
面立体被切割
例1：求作正四棱锥被截切后的水平投影和侧面投
影。
练习一：完成正四棱锥被截切后的俯视图和左视
图。
边画图边
讲解作图
方法与步
骤
引导学生
动手和动
脑，可以
促进学生
自主学
习，提高
解决问题
的能力。
老师巡
视，及时
发现问题
并纠正
理解、消
化知识点
请一位学
生上黑板
演示，其
他
学生自行
练习，
在练习中
发现问题
并解决问
题
教学
环节
教学内容教师活动学生活动
小结作业练习二：完成正六棱柱被截切后的俯视图和左视
图。
思考：如果用两个相交的平面切割立体，如何来
求截交线？
1、截交线的性质
（1）封闭性
（2）共有性
2、求截交线的步骤
（1）分析（2）求点（3）连线
（4）验证(5)检查
练习册P22 1、2、3
教师引导
巡视、指
导、答疑
强调不可
见的轮廓
线不能遗
漏
思维拓展
学生自行
练习
留给学生
课后思考
共同总结。

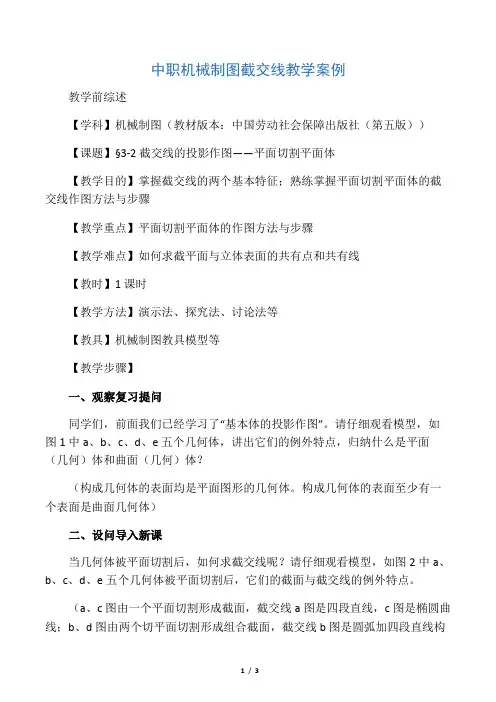

中职机械制图截交线教学案例-教育文档资料

中职机械制图截交线教学案例教学前综述【学科】机械制图（教材版本：中国劳动社会保障出版社（第五版））【课题】§3-2截交线的投影作图——平面切割平面体【教学目的】掌握截交线的两个基本特征；熟练掌握平面切割平面体的截交线作图方法与步骤【教学重点】平面切割平面体的作图方法与步骤【教学难点】如何求截平面与立体表面的共有点和共有线【教时】1课时【教学方法】演示法、探究法、讨论法等【教具】机械制图教具模型等【教学步骤】一、观察复习提问同学们，前面我们已经学习了“基本体的投影作图”。
请仔细观看模型，如图1中a、b、c、d、e五个几何体，讲出它们的例外特点，归纳什么是平面（几何）体和曲面（几何）体？（构成几何体的表面均是平面图形的几何体。
构成几何体的表面至少有一个表面是曲面几何体）二、设问导入新课当几何体被平面切割后，如何求截交线呢？请仔细观看模型，如图2中a、b、c、d、e五个几何体被平面切割后，它们的截面与截交线的例外特点。
（a、c图由一个平面切割形成截面，截交线a图是四段直线，c图是椭圆曲线；b、d图由两个切平面切割形成组合截面，截交线b图是圆弧加四段直线构成，d图是部分椭圆曲线加四段直线构成；e图由三个切平面切割形成组合截面，截交线是四段圆弧加两条直线构成）我们先学习平面体被切割后，如何求截交线的问题。
▲板书1：§3-2截交线的投影作图——平面切割平面体三、新课讲授我们一起观看模型，如下图a。
（1）截交线的定义：观察模型得出截交线的定义。
▲板书2：1.定义：平面几何体被平面切割后的交线叫截交线（2）平面几何体截交线的基本特征：引导学生观察模型，师生共同探讨，分析得出截交线的两个基本特征。
▲板书3：2.截交线的基本特征：截交线是封闭的平面图形；是切平面与立体表面的共有线（3）例题讲解。
例题1：六棱柱被一平面切割画出俯视图和左视图。
▲板书4：图请问切平面属于什么面？（正垂面）。
同学们看黑板，我们来分析并画图。
