光学镀膜工艺指导概要
光学镀膜工艺指导
光学镀膜工艺指导一、背景介绍光学镀膜工艺是一种重要的光学加工技术，可以在光学元件表面形成一层薄膜，用于改变光学器件的透射、反射、吸收等性能。
本文旨在提供光学镀膜工艺的指导，确保制备高质量的光学薄膜。
二、工艺流程光学镀膜工艺主要包括以下几个步骤：基片清洗、基片预处理、镀膜材料选择、膜层设计和计算、真空镀膜、后处理等。
1. 基片清洗基片清洗是镀膜工艺的首要步骤，它的目的是去除基片表面的污染物和气体，使得基片表面干净。
通常使用有机溶剂或无机酸碱溶液进行清洗，清洗后需要进行漂洗和烘干。
2. 基片预处理基片预处理是为了提高基片表面的附着性，常见的预处理方法有机械划伤、化学刻蚀等。
通过预处理，可以增加镀膜层与基片表面的结合力，提高镀膜层的附着性和耐磨性。
3. 镀膜材料选择镀膜材料的选择直接影响到膜层的光学性能。
根据不同的需求，可以选择金属、半导体、氧化物等材料进行镀膜。
在选择材料时，需要考虑其光学特性、机械性能、耐化学性能等因素。
4. 膜层设计和计算膜层设计是光学镀膜的关键步骤，通过对薄膜层厚度和折射率的设计和计算，可以实现所需的光学性能。
常用的方法有光学膜设计软件、等离子体监测仪等。
5. 真空镀膜真空镀膜是将镀膜材料蒸发或溅射到基片表面，形成一层薄膜的过程。
真空环境可以排除气体和灰尘对膜层质量的影响，确保膜层的均匀性和致密性。
镀膜方法包括电子束蒸发、磁控溅射等。
6. 后处理后处理是为了提高膜层的光学性能和机械性能，常见的后处理方法有退火处理、氧化处理等。
通过后处理可以降低膜层的内应力，提高膜层的抗氧化性和耐磨性。
三、工艺注意事项在进行光学镀膜工艺时，需要注意以下几个方面：1. 温度控制镀膜过程中应控制好温度，过高的温度会导致基片热变形、膜层结构破坏等问题，过低的温度则会影响薄膜的致密性。
因此，需要根据具体材料和工艺要求，控制适宜的温度范围。
2. 气压控制在真空镀膜中，气压是一个重要的参数。
过高的气压会导致气体对膜层的污染，过低的气压则会影响镀膜速率和膜层致密性。
光学镀膜技术_文库
19
例：空气折射率是1，玻璃折射率是1.8，镀膜折射率是1.5。
光线从空气直接进入玻璃 透射率=4*1*1.8/（1+1.8） 2=91.84%;
光线从空气进入镀膜再进入玻璃透射率=【4*1*1.5/（1+1.5） 2】*【4*1.5*1.8/（1.5+1.8）2】=95.2%;
利用这种干涉现象，通过对光学零件表面薄膜的材料和厚度的 控制，人为的控制光的干涉，根据需要来实现光能的重新分配。
光学镀膜工作原理
6
光照到光学零件表面时，一部分 光发生反射，另外一部分光投射 进入光学零件。反射光的存在无 疑降低了透射光的强度，反之透 射光的存在降低了反射光的强度；
为了减少反射光或者透射光的强
作用： ➢ 增加光学系统的通透率； ➢ 减少杂散光； ➢ 提高像质；
增透➢膜增加作用距离；
18
当光线从折射率为n0的介质射入折射率为n1的另一介质时，在 两介质的分界面上就会产生光的反射, 如果介质没有吸收，分界 面是一光学表面，光线又是垂直入射，则：
反射率 R=(n0-n1)2/(n0+n1)2
增透膜
20
单层增透膜反射率
增透膜
21
多层窄带增透：多个膜层叠加对单个波长进行反复干涉相消以使 得反射率达到最小。
增透膜
22
多层宽带增透：多个膜层叠加对不同波长的反射光都进行干涉相 消从而达到对一个宽波段的光增透。
增透膜
23
应用：所有透过型光学系统如照相机、测距仪、潜望镜、显微 镜等各种视觉观察和测量系统；
d
膜上表面和下表面的反射光线在上表面的相
位差为1个波长，干涉相长，从而使反射光
镀膜工艺指南
镀膜工艺指南嘿，朋友们！今天咱来聊聊镀膜工艺这档子事儿。
你说这镀膜工艺啊，就好比是给物品穿上一件超级酷炫的“保护衣”。
想象一下，你有个宝贝玩意儿，要是没这层“保护衣”，那得多容易受伤啊！咱先来说说这镀膜前得准备些啥。
就像你要出门得先收拾利落一样，得把要镀膜的东西清理得干干净净，不能有一点灰尘、油污啥的，要不然这膜镀上去也不牢固呀。
这就跟你脸上有脏东西就抹粉一样，那能好看吗？肯定不行啊！然后呢，就是选镀膜材料啦。
这可不能马虎，就跟你挑衣服似的，得选适合的。
有的材料耐磨，有的材料耐酸碱，你得根据你的需求来呀。
可别瞎选，不然到时候后悔都来不及。
开始镀膜啦！这过程就像画画一样，得细心、耐心。
要是手一抖，哎呀，那可就不完美啦。
而且这镀膜的手法也有讲究，得均匀、得恰到好处。
你说要是这边厚那边薄的，那多难看呀。
镀完膜还没完事儿呢！还得检查检查，看看有没有瑕疵。
这就跟你出门前照镜子一样，得看看自己打扮得好不好看。
要是有问题，赶紧补救，可不能让它就这么“破破烂烂”地出去见人呀。
你说这镀膜工艺是不是很神奇？它能让普通的东西变得闪闪发光，变得与众不同。
就像灰姑娘穿上了水晶鞋，一下子就变得高大上了。
咱再想想啊，要是没有镀膜工艺，那好多东西不就没那么耐用了吗？那些漂亮的手机壳、精致的眼镜片，不都是靠镀膜工艺才变得这么吸引人的吗？这镀膜工艺啊，真的是给我们的生活带来了好多便利和美好呢！你看那些汽车的挡风玻璃，要是没有镀膜，那多容易刮花呀。
有了镀膜，不仅更清晰了，还更耐刮了呢。
还有那些高级的手表，那表面的镀膜让它们看上去更加精致、更加有质感。
所以啊，朋友们，可别小看了这镀膜工艺。
它就像一个默默付出的小天使，让我们身边的东西都变得更加美好。
咱得好好感谢发明镀膜工艺的人，是他们让我们的生活变得更加丰富多彩。
总之呢，镀膜工艺就是这么个神奇又重要的东西，咱可得好好珍惜它，让它为我们的生活增添更多的光彩！。

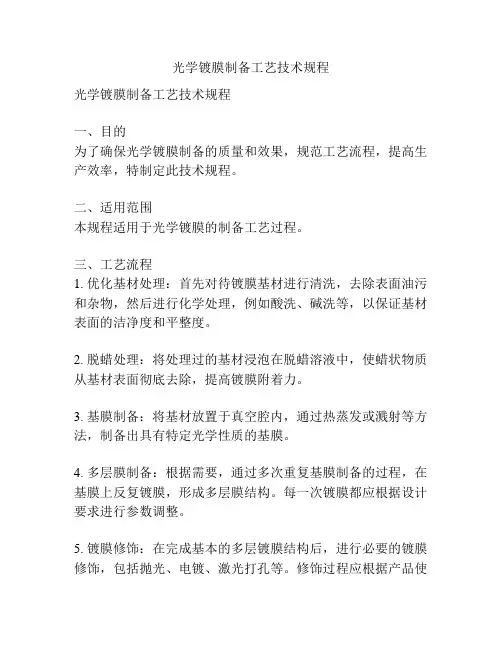

光学镀膜制备工艺技术规程
光学镀膜制备工艺技术规程光学镀膜制备工艺技术规程一、目的为了确保光学镀膜制备的质量和效果，规范工艺流程，提高生产效率，特制定此技术规程。
二、适用范围本规程适用于光学镀膜的制备工艺过程。
三、工艺流程1. 优化基材处理：首先对待镀膜基材进行清洗，去除表面油污和杂物，然后进行化学处理，例如酸洗、碱洗等，以保证基材表面的洁净度和平整度。
2. 脱蜡处理：将处理过的基材浸泡在脱蜡溶液中，使蜡状物质从基材表面彻底去除，提高镀膜附着力。
3. 基膜制备：将基材放置于真空腔内，通过热蒸发或溅射等方法，制备出具有特定光学性质的基膜。
4. 多层膜制备：根据需要，通过多次重复基膜制备的过程，在基膜上反复镀膜，形成多层膜结构。
每一次镀膜都应根据设计要求进行参数调整。
5. 镀膜修饰：在完成基本的多层镀膜结构后，进行必要的镀膜修饰，包括抛光、电镀、激光打孔等。
修饰过程应根据产品使用要求进行。
6. 检测与质量控制：在各个制备过程中，应进行相应的检测和质量控制，包括基材处理前后的表面洁净度检测、镀膜的光谱特性检测、膜厚的测量等。
7. 包装和验收：制备完成的光学镀膜产品应进行包装，并经过验收合格后，方可出厂。
四、工艺要求1. 使用优质的原材料，确保镀膜的质量和稳定性。
2. 严格控制每一步骤的工艺参数，避免因参数偏差导致的镀膜质量问题。
3. 做好镀膜的质量记录，方便追溯和问题分析。
4. 加强仪器设备的维护和保养，确保设备的稳定性和可靠性。
5. 检测和质量控制工作要求严格，避免次品流入市场。
6. 操作人员要持证上岗，经过培训和考核合格后方可操作。
五、安全措施1. 在酸洗、碱洗等化学处理过程中，操作人员应佩戴化学防护服和防护手套，避免直接接触化学品。
2. 真空腔内的操作人员应戴上呼吸器，在保证安全的前提下进行操作。
3. 定期检测和维护设备，确保设备的运行安全。
4. 做好镀膜过程中的废物处理，避免对环境造成污染。
六、总结本规程依据光学镀膜制备工艺的实际情况，对工艺流程和要求进行了明确规定，对操作人员的安全和产品的质量都起到了重要的指导作用。

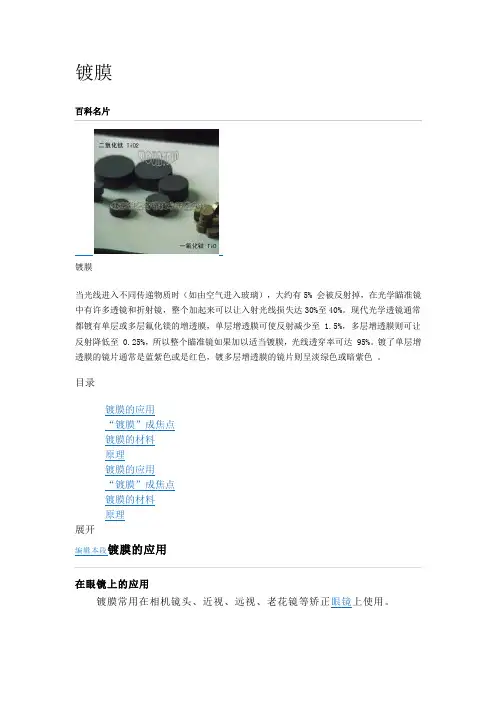

镀膜加工工艺
镀膜镀膜当光线进入不同传递物质时（如由空气进入玻璃），大约有5% 会被反射掉，在光学瞄准镜中有许多透镜和折射镜，整个加起来可以让入射光线损失达30%至40%。
现代光学透镜通常都镀有单层或多层氟化镁的增透膜，单层增透膜可使反射减少至 1.5%，多层增透膜则可让反射降低至 0.25%，所以整个瞄准镜如果加以适当镀膜，光线透穿率可达 95%。
镀了单层增透膜的镜片通常是蓝紫色或是红色，镀多层增透膜的镜片则呈淡绿色或暗紫色。
目录在眼镜上的应用镀膜常用在相机镜头、近视、远视、老花镜等矫正眼镜上使用。
镀膜是在表面镀上非常薄的透明薄膜。
目的是希望减少光的反射，增加透光率，抗紫外线并抑低耀光、鬼影；不同颜色的镀膜，也使的成像色彩平衡的不同。
此外，镀膜尚可延迟镜片老化、变色的时间。
眼镜镀膜常用药品：二氧化锆（ZrO2）、二氧化硅（SiO2）、ITO（增加镜片导电抗紫外线）、HT-100（防水膜，防止老化和氧化）……镀膜原理：高电压电子枪将以上几种药品汽化，均匀分布在镜片表面。
在汽车上的应用镀膜美容是漆面保护的最高措施，可以避免氧化，达到使漆面增亮、抗酸碱、抗氧化、抗紫外线等多重功效。
由于膜的材料本身是一种无机物，对车漆没有损害。
一般在给车镀膜时，车身由于老化而变色脆化的漆皮及长年腐蚀形成的氧化层会一并除掉。
可增加漆面硬度，避免小的划痕和光圈产生。
保持时间也最长，约有一年多。
镀膜也不是十全十美的，镀完膜时光亮度不如封釉，所以并不适合爱靓的车友，整车镀膜的价格在千元以上。
编辑本段“镀膜”成焦点从去年下半年开始，汽车美容界有了新动向，一个新词汇迅速在业界传递：镀膜。
有机硅镀膜、玻璃纤维镀膜、物理镀膜、电泳镀膜，一时间镀膜成了汽车美容界最关注话题。
何为镀膜？汽车镀膜剂的主要成分PTFE是人类所掌握的最光滑物质之一，这种极度光滑的材质能使你的汽车不沾灰，神奇地保持干净，甚至水都无法沾在漆膜上，因而用水就可以很轻易地冲洗掉附着在车漆面上的任何脏物。
光学镀
Sep ,15, 2012
GEMS Confidential
光学镀工艺难点
光学镀是手机外壳上首次使用，现行业内良品率较低；
光学镀对于深颜色的开发中涂层较多，波动范围大，工序 多。
Sep ,15, 2012
GEMS Confidential
光学镀工艺简介

THANKS
Sep ,15, 2012
光学镀塑胶件的模具
◆光学镀塑胶件的模具与普通的喷油塑胶模. ◆由于光学镀过程中有喷油,所以需要作喷油夹 具.
Sep ,15, 2012
GEMS Confidential
光学镀特点:
光学镀膜表面形成一层强的反光层，通过不同镀 膜厚度（450nm-750nm)，可以镀可见光中任何 颜色，以下为光学镀样品图片：
光学镀工艺简介
光学镀工艺 说明 光学镀工艺 过程 光学镀工艺 特点 光学镀工艺 难点
Sep ,15, 2012
GEMS Confidential
光学镀工艺说明
◆塑胶件表面处理新工艺:
原则上利用高温来熔融靶材SiO2或TiO2, 由固态直接升华到气态。气态的靶材原 子或分子,利用在蒸发源旁边,附加一个 分离式的离子源,当靶材蒸发到腔体空 间时,再使用离子粒子撞击靶材,将可加 速靶材速度,崁入在基板表面，工件上 面的沉积薄膜厚度均匀,镀膜成品得到 一致的光学功能。
波长低于450nm,为紫外线，波长高于 750nm,为红外线，都为人眼不可见光， 只有波长为450nm-750nm为可见光，分 别是紫、蓝、青、绿、黄、橙、红，根 据不同的波长，镀相应的厚度，就形成 相应的颜色。例如三星电池盖表面为蓝 离子源 色，光学镀厚度就是相应的540nm。
Sep ,15, 2012
