钼铁的化学成分生产方法及用途
钼铁的成份

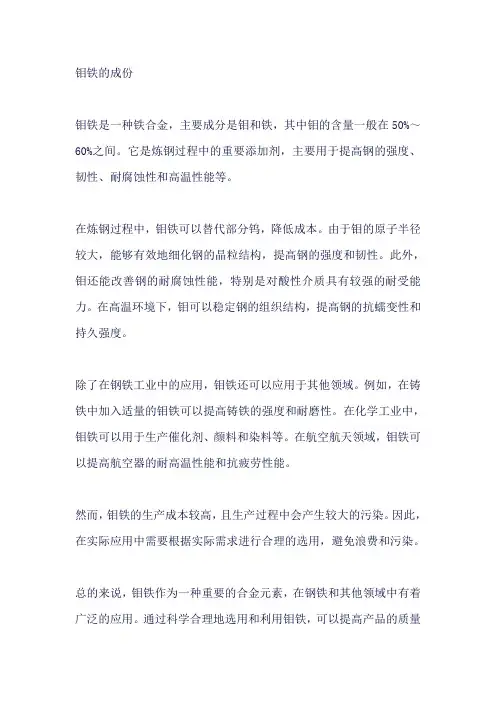

钼铁的成份
钼铁是一种铁合金,主要成分是钼和铁,其中钼的含量一般在50%~60%之间。
它是炼钢过程中的重要添加剂,主要用于提高钢的强度、韧性、耐腐蚀性和高温性能等。
在炼钢过程中,钼铁可以替代部分钨,降低成本。
由于钼的原子半径较大,能够有效地细化钢的晶粒结构,提高钢的强度和韧性。
此外,钼还能改善钢的耐腐蚀性能,特别是对酸性介质具有较强的耐受能力。
在高温环境下,钼可以稳定钢的组织结构,提高钢的抗蠕变性和持久强度。
除了在钢铁工业中的应用,钼铁还可以应用于其他领域。
例如,在铸铁中加入适量的钼铁可以提高铸铁的强度和耐磨性。
在化学工业中,钼铁可以用于生产催化剂、颜料和染料等。
在航空航天领域,钼铁可以提高航空器的耐高温性能和抗疲劳性能。
然而,钼铁的生产成本较高,且生产过程中会产生较大的污染。
因此,在实际应用中需要根据实际需求进行合理的选用,避免浪费和污染。
总的来说,钼铁作为一种重要的合金元素,在钢铁和其他领域中有着广泛的应用。
通过科学合理地选用和利用钼铁,可以提高产品的质量
和性能,推动相关行业的发展。
钼铁的化学分析方法
钼铁的分析钼铁用于炼钢中钼元素的加入剂,按其杂质含量不同分为下列两个牌号。
钼铁中Mo的测定——铜离子接触剂比色法一、方法要点:以Cu2+为接触剂,用氯化亚锡还原钼至低价而呈黄色,借此进行比色。
二、试剂:1、硫酸铜溶液:0.4%2、氯化亚锡溶液:10%。
称10 g氯化亚锡溶于20ml盐酸中,稀释至100ml。
3、硝酸溶液:1+34、硫酸溶液:1+1三、分析方法:称样0.3g于250ml烧杯中,加入硝酸20ml,加热溶解后加(1+1)硫酸25ml,蒸发至冒硫酸烟2~3分钟(呈乳白状),冷却后移入100ml容量瓶中,加水至刻度,摇匀.用25ml移液管取出25ml上述溶液移至50ml容量瓶中,加硫酸铜溶液15ml,氯化亚锡溶液5ml,静置10分钟,加水稀释至刻度,摇匀.在721型比色计420nm处用1cm比色皿比色.四、注:1、硝酸要赶尽,冒硫酸烟时温度要低,待水分蒸发完后才冒硫酸烟。
硫酸烟为白色丝絮状。
2、加氯化亚锡前体积不得少于25ml。
3、此法斜率低。
4、蒸发至冒硫酸烟时,如有白色浑浊现象,冒完烟后稍冷可加些水,加热至其溶液清亮。
冷却后移入容量瓶中。
5、也可称0.1g试样加硝酸溶解,加(1+1)硫酸冒白烟,稍冷后加水30ml溶解盐类,再加水45ml,加入铜溶液1ml,边摇边加氯化亚锡10ml,用水稀至100ml,待10分钟后比色。
(加氯化亚锡前体积不得少于70ml)。
——8-羟基喹啉重量法一、方法要点:试样溶在硝酸中,加入EDTA络合,然后调节试液酸度为PH4,在加热的情况下用8-羟基喹啉使钼产生羟基喹啉钼【MoO2(C9H6ON)2】沉淀,称重后计算出钼含量。
二、分析方法:称样0.2g于250ml烧杯中,加入硝酸(1+2)15ml,加热溶解,加水100ml,加入5%EDTA溶液50ml,加甲基橙指示剂3滴,用氨水调节至试液呈黄色,加缓冲溶液4毫升,再滴加氨水(1+1)5滴(此时试液PH=4),加热近沸,即加8-羟基喹啉液25ml,充分搅拌,用已称重的玻璃砂芯坩埚抽气过滤,以水洗涤至无色,于130℃处烘干至恒重。
钼铁生产工艺流程
钼铁生产工艺流程文件管理序列号:[K8UY-K9IO69-O6M243-OL889-F88688]钼铁生产工艺流程一、钼金属特性介绍钼的主要物理化学性质如下:相对原子质量95.95密度/(g/cm3)10.2熔点/K2883沸点/K5833熔化热/(kJ/mol)7.37蒸发热/(kJ/mol)536.3熵(298K时)/(J/(mol.K))28.61钼的熔点较高,在高温下钼的蒸气压很低蒸发速度小,钼的最大特点是导电性强。
钼能耐无机酸的腐蚀,但能很快地溶解在硝酸及硫酸的混合溶液中。
钼与铁可按任何比例互溶。
在1453-1813K范围内,化合物MoFe (含Mo63.29%)固态稳定。
1753K以下即使处于固相也会结晶出Mo2Fe3。
含钼量大于50%时,合金熔点显着升高,如含钼60%的合金熔点为2073K,含钼高的钼铁不能从炉内流出。
钼与碳生成碳化物Mo2C和MoC。
Mo2C的熔点为2653K,MoC的熔点为2843K,还可能生成复合碳化物Fe3Mo3C和Fe3CMo3C。
钼与硅生成Mo3Si、Mo5Si3、MoSi2。
钼与铝生成MoAl。
钼与硫生成一系列的硫化物,MoS2、Mo2S3、MoS3,其中MoS2是主要的硫化物。
含MoS2的钼矿称为辉钼矿。
当温度大于673K时MoS2易氧化成MoO3和MoO2。
钼与氧生成一系列的氧化物MoO3、MoO2、Mo2O3、Mo4O11等,其中最稳定的是MoO3和MoO2。
MoO3具有明显的酸性,称为钼酸酐,是浅绿色的粉未;加热时呈鲜黄色。
熔点978K,沸点1428K,生成热746kJ/mo,密度4.4g/cm3,当温度大于873K时MoO3就显着升华。
MoO3微溶于水,能溶于苛性碱、苏打、氨的溶液中而生成钼酸盐。
MoO2是紫褐色的粉末,并有金属光泽。
当温度大于1273K时MoO2显着升华,其生成热为588.2kJ/mol,密度6.34g/cm3。
MoO2不溶于水和碱性水溶液,也不溶于硫酸、盐酸等酸中。
钢铁冶炼中的钼铁合金冶炼技术

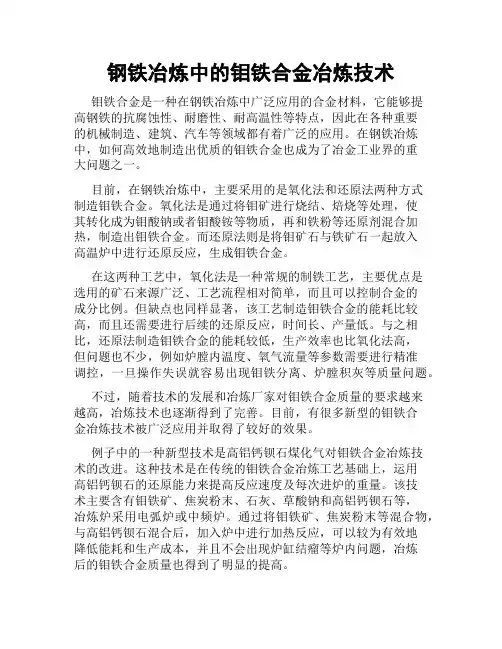

钢铁冶炼中的钼铁合金冶炼技术钼铁合金是一种在钢铁冶炼中广泛应用的合金材料,它能够提高钢铁的抗腐蚀性、耐磨性、耐高温性等特点,因此在各种重要的机械制造、建筑、汽车等领域都有着广泛的应用。
在钢铁冶炼中,如何高效地制造出优质的钼铁合金也成为了冶金工业界的重大问题之一。
目前,在钢铁冶炼中,主要采用的是氧化法和还原法两种方式制造钼铁合金。
氧化法是通过将钼矿进行烧结、焙烧等处理,使其转化成为钼酸钠或者钼酸铵等物质,再和铁粉等还原剂混合加热,制造出钼铁合金。
而还原法则是将钼矿石与铁矿石一起放入高温炉中进行还原反应,生成钼铁合金。
在这两种工艺中,氧化法是一种常规的制铁工艺,主要优点是选用的矿石来源广泛、工艺流程相对简单,而且可以控制合金的成分比例。
但缺点也同样显著,该工艺制造钼铁合金的能耗比较高,而且还需要进行后续的还原反应,时间长、产量低。
与之相比,还原法制造钼铁合金的能耗较低,生产效率也比氧化法高,但问题也不少,例如炉膛内温度、氧气流量等参数需要进行精准调控,一旦操作失误就容易出现钼铁分离、炉膛积灰等质量问题。
不过,随着技术的发展和冶炼厂家对钼铁合金质量的要求越来越高,冶炼技术也逐渐得到了完善。
目前,有很多新型的钼铁合金冶炼技术被广泛应用并取得了较好的效果。
例子中的一种新型技术是高铝钙钡石煤化气对钼铁合金冶炼技术的改进。
这种技术是在传统的钼铁合金冶炼工艺基础上,运用高铝钙钡石的还原能力来提高反应速度及每次进炉的重量。
该技术主要含有钼铁矿、焦炭粉末、石灰、草酸钠和高铝钙钡石等,冶炼炉采用电弧炉或中频炉。
通过将钼铁矿、焦炭粉末等混合物,与高铝钙钡石混合后,加入炉中进行加热反应,可以较为有效地降低能耗和生产成本,并且不会出现炉缸结瘤等炉内问题,冶炼后的钼铁合金质量也得到了明显的提高。
除此之外,还有一些类似的新型冶炼技术值得关注。
例如,我们可以利用高效节能技术,优化炉膛内的温度和压力等参数,尤其是通过智能化的控制系统实现钼铁合金冶炼过程的自动化控制,大大提高产品质量和生产效率。
钼铁矿简介介绍
,为资源开发利用提供理论支持。
采矿技术
02
不断探索高效、环保的采矿技术和装备,提高采矿效率,降低
对环境的影响。
选矿工艺
03
研究新的选矿工艺和药剂,提高钼铁矿的选矿回收率,降低生
产成本。
钼铁矿的未来发展趋势
资源利用
加强钼铁矿资源的勘探和开发,提高资源利用率 ,保障国家战略资源安全。
技术创新
推动采矿、选矿、冶炼等环节的技术创新,提高 生产效率和资源利用率。
环保要求
加强环保法规的制定和执行,推动绿色矿山建设 和生态恢复,实现可持续发展。
钼铁矿的科研与产业互动
科研机构与企业合作
加强科研机构与企业之间的合作,推动科技成 果的转化和应用。
技术交流与人才培养
通过技术交流和人才培养,提高产业整体水平 ,培养高素质的专业人才。
政策支持与资金投入
政府应加大对钼铁矿科研与产业发展的政策支持和资金投入,促进产业的健康 发展。
THANKS
谢谢您的观看
浮选
利用不同矿物表面物理化学性质的不同,通过泡沫浮 选法进行选矿。
磁选
利用不同矿物磁性的差异,通过磁场作用进行选矿。
钼铁矿的提取率与价值
提取率
指从原矿中实际提取出来的有用 成分占原矿的比例。
价值
指钼铁矿的市场价格和潜在的经 济效益。
04
钼铁矿的市场与经济价值
国际钼铁矿市场分析
全球钼铁矿产量
全球钼铁矿产量保持稳定增长,主要生产国包括中国、美国、智利 等。
硬度
约5-6,相对较软
比重
约4.7-5.0,比重大
光泽
金属光泽或半金属光泽
结构与形态
晶体结构
属于正交晶系
钼铁的用途及市场
本文摘自再生资源回收-变宝网()钼铁的用途及市场变宝网11月18日讯钼铁是一种合金,主要由钼和铁组合成,主要用于炼钢用,因为钼可以使钢淬透性提高,有利于消除回火脆性,钢细晶组织变均匀,钼加铁可以使增大其强度和耐磨性。
一、钼铁的性质钼铁是生产过程中的非晶态金属添加剂,它具有传递到新合金的几个优良特性。
钼铁合金的主要好处之一是它的硬化性能,使钢的焊接性极强,钼铁是全国5高熔点金属之一。
此外,增加对钼铁的合金可以提高耐腐蚀性。
钼铁的特性使得它在其他金属上多了一层保护膜,适用于各种产品。
二、钼铁的用途钼铁最大的应用在于依据钼含量和范围的不同,生产铁合金,它适用于机床和设备,军事装备,炼油厂油管,承重部件和旋转演习。
钼铁也被用于轿车,卡车,机车,船舶等。
此外,钼铁用于不锈钢和耐热是由合成燃料和化学工厂,换热器,发电机,炼油设备,泵,涡轮管,船舶推进器,塑料和酸,贮存容器内聘用钢。
工具钢具有高比例的钼铁范围内,用于高速机械加工件,冷作工具,钻头,螺丝刀,模具,凿子,重型铸件,球和轧机,轧辊,缸体,活塞环大钻头。
三、钼铁的市场自二战以来的开始和二战结束以后的钼铁价格的下降看到了形势的好转。
今天,市场仍然稳定,当智利进入市场时价格有显著下降,并不断扩大生产的钼铁,以及其他合金。
另一个影响钼铁市场的历史因素是前苏联,那里的开采和生产单一系统由于解体受到严重破坏。
近年来,由于中国的需求增加,价格也再次增加。
更多钼铁相关资讯关注变宝网查询本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站;变宝网官网网址:/newsDetail373453.html网上找客户,就上变宝网!免费会员注册,免费发布需求,让属于你的客户主动找你!。
钼铁的国际标准
钼铁的国际标准是ISO5452-80。
钼铁是一种铁钼二元合金,其中钼的含量通常在55%~75%之间。
这种合金的密度约为9.0\~9.5g/cm³,熔点范围为1750\~1980℃。
外层电子结构为4d5s,具有较高的熔点和沸点。
在工业应用中,钼铁通常含有约60%Mo,熔化温度为1800\~1900℃。
钼铁主要用于炼钢中作为钼元素的加入剂,以提高钢的强度、韧性、耐腐蚀性和高温性能。
此外,钼铁还可用于生产不锈钢、合金钢、高速工具钢等特殊钢材,广泛应用于机械、汽车、航空、石油等行业。
如需了解更多信息,可以咨询金属材料领域的专业人士或查阅相关的国际标准文件。
另外,建议在选购和使用钼铁时,选择符合国际标准的产品,以确保其质量和性能符合要求。
以上内容仅供参考,如有需要,建议查阅相关网站或咨询专业人士。
请注意,对于具体的金属材料和合金,其性能和用途可能因成分、状态和其他因素而有所不同。
在使用前应进行充分了解和测试,以确保其适用于特定的应用场景。
钼铁对炼钢的作用原理
钼铁对炼钢的作用原理钼铁对炼钢的作用原理主要有:
1. 钼铁是一种合金,由钼和铁两种元素组成。
2. 在炼钢过程中,钼铁可作为配料添加于钢水或钢包中。
3. 钼具有很高的熔点,可显著提高钢的热强度。
4. 钼可精炼钢中的化学成分,去除硫、氧等杂质元素。
5. 钼可提高钢的抗渗碳化性,防止奥氏体质钢脆化。
6. 钼可增强钢的抗氢脆性,提高韧性。
7. 钼可提高热处理钢的切削加工性能。
8. 适量钼使钢具有良好的焊接性能。
9. 钼可使钢耐高温软化和耐蠕变能力增强。
10. 钼钢在低温也保持良好的脆韧过渡性能。
综合利用钼铁的各种效果,可调质调性,生产出优良的合金钢产品。
它是炼钢的良好添加剂。
金属钼铁粉
金属钼铁粉金属钼铁粉是一种制备于化学工业中的材料,它的制备除了主成分钼和铁之外,还有其他的杂质和添加物。
一些好的金属钼铁粉具有较好的稳定性和高硬度,且可作为许多其他金属配方的主要组成部分,广泛应用于冶金、航空航天、汽车、机械和电子等领域。
金属钼铁粉作为一种材料,它具有多种在其他材料不具有的特性。
它的特性取决于它的制备工艺以及主成分和添加物的配比。
一些金属钼铁粉可在气氛或气氛变化下进行控制结晶,从而获得理想的磁性、光泽和机械强度等特性。
另外,金属钼铁粉可用于制备高性能磁性材料和耐磨材料,如钻头和粉末冶金零件。
为了生产出优质的金属钼铁粉,本文介绍了一些关键的制备技术和常用的性质测试方法。
1. 制备技术金属钼铁粉的制备有很多种方法,其中有些是物理方法,有些则是化学方法。
我们在以下列举一些最常用的方法:1.1 高温还原法这种方法适用于制备高质量的金属钼铁粉。
我们可以首先混合一些合适比例的钼酸钠和铁酸钠,并将混合物热解到一定温度下,这样就会产生一些氧化的钼铁粉末。
然后我们将产生的氧化钼铁粉末放入一个高温反应炉中,通过金属还原剂(如钙加热),将氧化钼铁粉末还原成金属钼铁粉。
1.2 激光飞散法这种方法利用激光瞬间加热金属表面,使金属表面冷却急剧,从而形成微粒。
该方法可得到颗粒均匀、结晶良好并且呈圆形或球形的纯钼铁粉。
1.3 高速冷却法这种方法在液相中将熔融状态下的合金直接高速冷却得到金属钼铁粉。
通过控制冷却速度和温度,可以精密控制金属钼铁粉的组成和形态。
2. 性质测试方法为了检测制备的金属钼铁粉的性能,本文介绍了一些常用的性能测试方法。
2.1 扫描电镜观察扫描电镜(SEM)能够快速地、高分辨率地观察样品的表面形貌和微结构,可以用于分析样品微观结构、分布和细节等信息。
通过SEM观察金属钼铁粉的颗粒大小、形状、分布和晶体结构等特性。
2.2 X射线衍射分析X射线衍射(XRD)可以准确地确定晶体的晶体结构和晶格常数。
钼铁研究报告
钼铁研究报告
本报告是一项关于钼铁材料的研究,旨在探讨钼铁材料的性质、应用及制备方法等方面。
首先,本报告介绍了钼铁的基本性质。
钼铁是一种金属材料,由钼和铁两种元素组成,具有较高的强度和硬度,同时具有较好的耐腐蚀性能和热稳定性。
钼铁材料常用于制作高温、高压和腐蚀环境下的设备和部件。
其次,本报告探讨了钼铁材料的应用领域。
钼铁材料广泛应用于航空、航天、国防、化工、电子、医疗等领域。
在航空航天领域,钼铁材料常用于制作航空发动机、导弹、卫星等部件。
在化工领域,钼铁材料可用于制作反应釜、蒸馏塔等化工设备。
在电子领域,钼铁材料常用于制作半导体材料和电子元件。
最后,本报告介绍了钼铁材料的制备方法。
钼铁材料的制备方法包括粉末冶金法、熔融法、化学气相沉积法等。
其中,粉末冶金法是较为常用的方法,可制备出具有较高密度和良好机械性能的钼铁材料。
综上所述,钼铁材料具有较好的性能和广泛的应用领域,其制备方法也较为成熟。
未来,钼铁材料的应用前景将更加广阔。
- 1 -。
钼铁 钼含量
钼铁钼含量钼铁是一种含钼量较高的合金,其中钼含量一般在55%至75%之间,同时也含有一定量的铁和其他元素。
一、钼铁的制备制备钼铁的主要方法是采用钼粉和铁粉为原料,在高温下进行冶炼。
具体的工艺流程包括以下几个步骤:配料:根据所需的钼铁成分,将钼粉和铁粉按照一定的比例进行配料。
熔炼:将配好的原料放入真空熔炼炉中进行熔炼。
在炉中,原料被加热至高温,达到熔点以上,形成液态合金。
铸锭:将熔炼后的液态合金倒入铸锭模具中,冷却后形成一定形状和尺寸的铸锭。
加工:对铸锭进行进一步的加工,如切割、研磨、拉丝等,得到所需的钼铁制品。
二、钼铁的应用钼铁是一种重要的合金材料,其应用主要集中在以下几个领域:钢铁行业:钼铁中的钼元素可以增强钢铁材料的强度和硬度,提高其耐腐蚀性和耐磨性。
因此,钼铁在钢铁行业中得到广泛应用。
有色金属行业:钼铁中的钼元素可以增强有色金属材料的强度和韧性,提高其耐腐蚀性和耐高温性能。
因此,钼铁在有色金属行业中也有一定的应用。
航空航天行业:钼铁具有较高的强度和硬度,同时还有良好的耐高温性能,因此可以在航空航天领域中应用。
例如,一些航空器的发动机零件需要使用到钼铁材料。
电子行业:钼铁在电子行业中也有一定的应用,例如可以作为电子器件的支撑材料和保护材料。
三、钼铁的市场和发展趋势随着经济的快速发展和技术的不断进步,钼铁市场也在不断扩大。
未来,钼铁市场的发展趋势主要包括以下几个方面:高性能材料的需求:随着各个行业对材料性能要求的不断提高,对高性能的钼铁材料的需求也将不断增加。
例如,在航空航天、石油化工等领域,需要使用具有更高强度、硬度、耐腐蚀性和耐高温性能的钼铁材料。
技术创新和产业升级:随着科技的不断进步和创新,钼铁生产技术和加工技术将不断得到改进和提升。
同时,产业升级也将成为未来发展的趋势,通过提高产品质量、降低生产成本、提高生产效率等手段,实现产业的可持续发展。
环保和可持续发展:随着全球环保意识的不断提高,对环保和可持续发展的要求也越来越高。
钼铁基础知识
钼铁基础知识(牌号化学成分、检验标准等)钼铁是钼和铁的合金。
它的主要用途是在炼钢中作为钼元素的加入剂。
钢中加入钼可使钢具有均匀的细晶组织,并提高钢的淬透性,有利于消除回火脆性。
在高速钢中,钼可代替一部分钨。
钼同其他合金元素配合在一起广泛地应用于生产不锈钢、耐热钢、耐酸钢和工具钢,以及具有特殊物理性能的合金。
钼加于铸铁里可增大其强度和耐磨性。
钼铁通常采用金属热法熔炼。
钼铁是法定检验商品。
主要产地有吉林、河北、江苏、河南、辽宁等,主要输往美国、荷兰、德国等。
1.牌号和化学成分按GB3649—87规定,钼铁按钼及杂质含量的不同分为三个牌号,其化学成分应符合下表的规定,如需方对表列元素有特殊要求,可由供需双方另行协商。
需方要求时,可协商提供表列以外其它元素的实测数据。
钼铁化学成分指标牌号化学成分 %Mo Si S P C Cu Sb Sn不大于FeMo70 65.0~75.0 1.5 0.1 0.05 0.1 0.5FeMo70Cu1 65.0~75.0 2 0.1 0.05 0.1 1FeMo70Cu1.5 65.0~75.0 2.5 0.2 0.1 0.1 1.5FeMo60-A 55.0~65.0 1 0.1 0.04 0.1 0.5 0.04 0.04FeMo60-B 55.0~65.0 1.5 0.1 0.05 0.1 0.5 0.05 0.06FeMo60-C 55.0~65.0 2 0.15 0.05 0.2 1 0.08 0.08FeMo60 ≥60.0 2 0.1 0.05 0.15 0.5 0.04 0.04FeMo55-A ≥55.0 1 0.1 0.08 0.2 0.5 0.05 0.06FeMo55-B ≥55.0 1.5 0.15 0.1 0.25 1 0.08 0.082.物理状态产品以块状交货,块度范围为10~150mm,10 10mm以下粒度不得超过该批总重的5%,允许少量块度在一个方向最大尺寸为180mm。
钼铁的生产工艺
钼铁的生产工艺嘿,咱今儿就来说说钼铁的生产工艺,这可真是个有意思的事儿呢!钼铁啊,就像是一个神秘的宝藏,要想得到它可不容易。
首先得有钼矿,这就好比做饭得有食材一样。
钼矿被开采出来后,就进入了加工的旅程。
想象一下,这些钼矿就像是一群等待训练的小兵,要经过各种关卡才能成为精锐。
第一步呢,就是要把钼矿进行破碎和磨细,让它们变得小小的,乖乖听话。
这就好像给小兵们穿上合适的装备,让他们能更好地行动。
然后呢,就到了关键的环节啦!要把这些处理好的钼矿和其他材料混合在一起,就像给小兵们配上合适的战友,大家一起并肩作战。
这里面的学问可大啦,比例得掌握好,多一点少一点都不行,这可不是闹着玩的呀!接着,就是高温的考验啦!把它们放进高温的炉子里面,就好像让小兵们去经历一场激烈的战斗。
在高温下,各种反应发生着,钼和铁慢慢地结合在了一起,形成了钼铁。
这过程可真神奇,就像变魔术一样。
等出炉的时候,哇哦,那就是我们期待的钼铁啦!它们就像是经过了洗礼的勇士,闪闪发光呢。
不过,这还没完呢!还得对钼铁进行各种检测和处理,确保它们的质量过硬。
这就好比给勇士们进行最后的考核,只有合格的才能成为真正的英雄。
你说这钼铁的生产工艺是不是很有趣?就像是一场奇妙的冒险。
在这个过程中,工人们就像是勇敢的探险家,不断地探索和尝试,寻找着最好的方法。
咱再想想,如果没有钼铁,那好多东西可都造不出来啦!那些厉害的机器、工具,都得靠钼铁来帮忙呢。
所以啊,钼铁的生产工艺可真是太重要啦,它为我们的生活提供了好多便利呢!总之呢,钼铁的生产工艺虽然复杂,但却充满了魅力。
它让我们看到了人类的智慧和勤劳,也让我们感受到了科技的力量。
让我们一起为钼铁的生产工艺点赞吧!。
钼铁的化学成分生产方法及用途
钼铁的化学成分、生产方法及用途
钼铁的定义:钼和铁组成的铁合金,一般含钼50~60%,用作炼钢的合金添加剂.钼铁的牌号及化学成分:
钼铁的原料及冶炼方法:
冶炼钼铁的原料主要为辉钼矿MoS2.冶炼前通常把钼精矿用多膛炉进行氧化焙烧,获得含硫小于0.07%的焙烧钼矿.钼铁冶炼一般采用炉外法.炉子是一个放置在砂基上的圆筒,内砌粘土砖衬,用含硅75%的硅铁和少量铝粒作还原剂.炉料一次加入炉筒后,用上部点火法冶炼.在料面上用引发剂硝石、铝屑或镁屑,点火后即激烈反应,然后镇静、放渣、拆除炉筒.钼铁锭先在砂窝中冷却,再送冷却间冲水冷却,最后进行破碎,精整.金属回收率为92~99%.在炼钢工业中近年广
泛采用氧化钼压块代替钼铁.
钼铁的用途:
它的主要用途是在炼钢中作为钼元素的加入剂.钢中加入钼可使钢具有均匀的细晶组织,并提高钢的淬透性,有利于消除回火脆性.在高速钢中,钼可代替一部分钨.钼同其他合金元素配合在一起广泛地应用于生产不锈钢、耐热钢、耐酸钢和工具钢,以及具有特殊物理性能的合金.钼加于铸铁里可增大其强度和耐磨性.
钼铁通常采用金属热法熔炼.钼铁是法定检验商品.主要产地有吉林、河北、江苏、河南、辽宁等,主要输往美国、荷兰、德国等.。
钼铁取样和制样方法和流程
钼铁取样和制样方法和流程一、钼铁取样钼铁是一种重要的金属材料,具有很高的熔点和耐腐蚀性能,常用于制造化工设备、电子元件和航天航空领域。
在生产和制造过程中,为了确保产品质量和性能,需要对钼铁进行取样和制样,以便进行各种性能测试和分析。
下面将介绍钼铁的取样和制样方法和流程。
1. 取样方法钼铁的取样方法有多种,主要包括手工取样和机械取样两种。
(1)手工取样手工取样适用于小批量的钼铁材料,操作简单,成本低。
具体操作步骤如下:a. 准备好取样器具,包括样杯、取样钳等。
b. 将取样器具清洗干净并晾干,确保无杂质污染。
c. 打开钼铁材料的包装袋或容器,将材料均匀摊开。
d. 使用取样钳从不同位置取出一定量的钼铁材料,放入样杯中。
e. 关闭样杯盖,进行标识并记录取样位置和时间。
f. 将样杯送至实验室进行测试和分析。
(2)机械取样机械取样适用于大批量的钼铁材料,效率高,取样精度高。
具体操作步骤如下:a. 准备好机械取样设备,包括取样机、传送带等。
b. 将钼铁材料通过传送带输送至取样机上。
c. 启动取样机进行取样,根据需要设置取样时间和速度。
d. 取出取样后的钼铁材料,并进行标识和记录。
e. 将取样材料送至实验室进行测试和分析。
2. 制样方法钼铁的制样主要包括熔融制样和压制制样两种方法。
(1)熔融制样熔融制样适用于钼铁粉末或颗粒状材料,操作简单,制样效果好。
具体操作步骤如下:a. 准备好制样设备,包括熔融炉、模具等。
b. 将一定量的钼铁粉末或颗粒状材料放入熔融炉中。
c. 启动熔融炉进行加热,将钼铁材料熔化。
d. 将熔化后的钼铁倒入模具中,进行冷却凝固。
e. 取出制成的钼铁制样,进行标识和记录。
(2)压制制样压制制样适用于钼铁块状材料,制样成本低,制样速度快。
具体操作步骤如下:a. 准备好压制设备,包括压制机、模具等。
b. 将一定量的钼铁块状材料放入模具中。
c. 启动压制机进行压制,将钼铁材料加工成制样。
d. 取出制成的钼铁制样,进行标识和记录。
炉外法生产钼铁工艺简介
炉外法生产钼铁工艺简介原料熟钼矿是生产钼铁的主要原料,是钼铁中的钼的来源,除要求品位高以外,对杂质也有严格的要求。
一般成分为:Mo48%-52%,S≤0.065%,P≤0.023%,Cu≤0.30%,SiO28%-14%,Pb0.2%-0.5%。
粒度不得大于20mm,10-20mm粒度不得大于总量的20%。
硅铁粉是75%硅铁经破碎、球磨的粉状原料,用于还原熟钼矿、铁鳞等氧化物。
硅铁粉在使用前必须有准确的硅、铝含量分析,含硅量要求为75%-77%,粒度要求是:1.0-1.8mm不超过1%,0.5-1.0mm粒度的不超过10%,其余为0.5mm以下。
粒度过大会造成钼铁含硅升高,使用含硅量高的硅铁粉效果比含硅量低的好。
铝粒要有准确的含铝量以作为配料计算的依据,其粒度要求在3mm以下。
粒度过小,生产中不安全;过大,则对冶炼反应不利。
铝粒的配加量要根据熟钼矿的温度、含钼量、生产规模、气温条件而定,一般每批料配入5-8kg。
铁鳞是轧钢、锻造时的氧化铁皮,是冶炼中的氧化剂及熔剂。
在冶炼反应中约30%进入合金,是合金中铁的来源之一;约70%的铁鳞以FeO的形式进入炉渣,起稀释炉渣的作用。
对铁鳞的要求:Fe≥68%,S≤0.05%,P≤0.035%,C≤0.30%,Cu≤0.1%。
铁鳞在使用前须加热干燥去掉水分及油分,在生产中也可以使用铁矿,但铁矿含硫较高,现国内已很少使用。
钢屑是合金中铁的主要来源,要求含铁大于98%,一般用碳素钢钢屑。
萤石粒度应在20mm以下,使用前要加热干燥,去掉水分,萤石中CaF≥90%,S≤0.05%,P≤0.05%,方可使用。
炉料中萤石的配加量取决于实际炉渣情况和熟钼矿中SiO2的含量,一般配入量每批料2-3kg。
硝石就是硝酸钠,当使用含钼低的熟钼矿时,常由于氧量不足,还原剂不能多加,而造成炉料发热量偏低,可用硝石作补热剂,每批料配加1-3kg。
配料计算计算条件计算条件为:(1)以100kg熟钼矿为计算基础,并称其为一批料。
钼铁 规格
钼铁规格钼铁是一种具有优异物理化学性能的金属材料,其广泛应用于石油、化工、航空航天、电子、冶金等领域。
以下是有关钼铁的规格和相关参考内容。
1. 钼铁的基本规格:- 成分:钼铁的主要成分是钼和铁,其中钼的含量一般在30%~70%之间。
- 密度:钼铁的密度为9.8~10.2 g/cm³,因其含有较高比例的钼,比纯铁的密度要大。
- 熔点:钼铁的熔点约为2620°C,具有较高的耐高温性能。
- 硬度:钼铁具有较高的硬度,通常为6-6.5 Mohs硬度。
2. 钼铁的制备方法:- 粉末冶金法:将钼粉和铁粉按一定比例混合,通过高温烧结、热压或等离子烧结等方法制备得到钼铁材料。
- 熔炼法:将钼和铁按比例加入电弧炉或感应炉等熔炼设备中进行熔炼,经过冷却后得到钼铁合金。
3. 钼铁的特性和应用:- 耐腐蚀性:钼铁具有良好的耐腐蚀性,可在酸、碱等恶劣环境下使用,因此广泛应用于化工和石油工业中的设备制造。
- 耐高温性:钼铁的高熔点和较低的热膨胀系数使其在高温环境下具有优异性能,适用于航空航天、核能等领域的高温结构材料。
- 电子性能:钼铁具有良好的电子性能,可用于电子器件的制造,例如X射线管、电阻器等。
- 强度和刚性:钼铁具有较高的强度和刚性,可用于制造机械零部件、刀具等。
4. 钼铁的应用案例:- 太空航天:钼铁合金可用于制造航天器的热保护罩、发动机喷管等部件,以抵御极端的高温和高速气流。
- 化工工业:钼铁在化工工业中常作为反应容器的内衬材料,以提供良好的耐腐蚀性和耐磨性,保证设备的长期稳定运行。
- 电子器件:钼铁可用于制造X射线管、半导体材料、发光二极管等器件,其良好的热导性和电导性可以提高设备的性能和稳定性。
综上所述,钼铁作为一种具有优异物理化学性能的金属材料,具有广泛的应用前景。
其特性包括耐高温性、耐腐蚀性、优良的电子性能等,因此在航空航天、化工、电子等领域中有着重要的应用价值。
一种高钼含量钼铁粉末的制备方法与流程
一种高钼含量钼铁粉末的制备方法与流程简介钼铁粉末作为一种重要的合金材料,被广泛应用于航空、军工、汽车等行业。
其中,钼铁合金中钼的含量对其物理和化学性质的影响较大,而目前市场上的钼铁粉末钼含量大多较低。
因此,本文介绍一种制备高钼含量钼铁粉末的方法与流程。
制备方法1.制备钼铁合金材料。
选择高纯度的钼、铁粉末,根据所需比例混合均匀,放入钼合金电弧炉中进行熔炼,保持一定的熔炼温度和时间,待合金冷却后取出。
2.将钼铁合金材料进行机械研磨、筛分,制备成较为细小的均匀颗粒。
3.制备金属硼粉末,选择较高纯度的硼粉,放入高温碳化炉中处理,产生反应得到金属硼粉末。
4.将钼铁合金粉末与金属硼粉末按一定比例混合后,在惰性气氛下进行合成反应,反应产物为高钼含量钼铁粉末。
5.将反应产物进行烘干、筛分、包装即可得到高钼含量钼铁粉末。
流程图graph TD;A(制备钼铁合金材料)-->B(机械研磨、筛分);B-->C(制备金属硼粉末);C-->D(混合钼铁合金粉末和金属硼粉末);D-->E(惰性气氛下进行合成反应);E-->F(烘干、筛分、包装);实验条件在制备高钼含量钼铁粉末的过程中,需要考虑以下实验条件:•钼、铁、硼粉末的纯度要求较高,应选择高纯度的原材料。
•电弧炉的熔炼温度和时间要保持稳定,确保钼铁合金材料的成分和品质。
•硼粉末的处理需要在高温碳化炉中进行,需要控制温度和反应时间。
•合成反应需要在惰性气氛下进行,可以选择氩气等惰性气体作为保护气体。
结论通过本文介绍的方法与流程,可以制备出高钼含量的钼铁粉末,在钼铁合金的应用领域中具有较高的附加值和竞争优势。
同时,在实验过程中需要注意原材料的纯度要求和实验条件的控制,确保合成反应的稳定性和粉末品质的稳定性。
钼铁冶炼渣成分
钼铁冶炼渣成分哎呀呀,不知道大家有没有听说过钼铁冶炼渣呢?这东西可神奇了呢!我有个朋友在钢铁厂工作,他就经常跟我提起钼铁冶炼渣,这让我对它的成分产生了浓厚的兴趣。
咱先来说说钼铁冶炼渣的主要成分吧。
其中一个重要成分就是钼。
钼这个元素啊,它可是从钼矿石中提炼出来的哦。
钼在这其中的作用可不小呢,它能让产品更加坚固耐用,就好像给东西穿上了一层坚固的铠甲。
而且在很多工业领域都有着重要的地位呢。
要说它的效果,那就是能提升材料的性能啦。
不过呢,钼也不是完美无缺的,它的成本相对来说会高一些。
但对于一些对品质要求特别高的产品来说,这点成本也就不算什么啦。
还有铁,这可是我们再熟悉不过的啦。
它就像是我们生活中的老伙计,到处都有它的身影。
铁的来源自然就是铁矿石啦。
铁的作用那就是提供强度和硬度啦,让东西变得结实起来。
在我们的日常生活中,很多东西都离不开铁的贡献呢。
它的优点就是常见又好用,缺点嘛,就是相对来说比较重啦。
再来说说硅,硅就像是一个默默无闻的小助手。
它一般来自石英砂之类的。
硅能让产品的结构更加稳定,就像给东西搭了一个稳稳的架子。
在使用中,它能让产品不容易变形。
对皮肤倒是挺友好的,也没啥特别明显的缺点。
这些成分对我们的健康或使用效果的影响也是有的呢。
钼在合理范围内对人体没啥危害,反而在一些特殊的工业应用中发挥着重要作用。
铁就更不用说啦,我们人体也需要铁元素呢。
硅通常也不会有什么问题。
当然啦,任何东西都不是绝对安全的,钼铁冶炼渣也有潜在风险。
比如在加工过程中,如果防护不当,可能会对工人的健康造成一定影响。
不过只要按照规范操作,一般也不会有大问题啦。
总结一下哈,钼铁冶炼渣的成分都各有特点和作用。
在选择相关产品的时候呢,我们要根据自己的实际需求来。
要是注重强度和耐用性,那钼和铁的含量就得考虑考虑啦。
不同肤质的人选择的时候也得留点心,要是对某些成分比较敏感,那可得小心选择。
我觉得啊,生活中到处都是这些有趣的小知识,只要我们多留点心,就能发现很多意想不到的乐趣呢。
钼铁生产工艺流程
室,炉气温度较高,这里一直把精矿烧到含硫0.07%以下才能出炉,每隔7-8分钟搅拌一次。
发生固化时要开大炉门不停地搅拌,直到分散时精矿已脱硫合格,此时应立即出炉。
∙各炉门的温度控制可通过调节炉尾部的插板和燃烧室的供热量来实现。
尽量控制精矿温度在923K以下以减少的挥发。
单层炉焙烧钼精矿回收率为94%左右。
∙2、回转窑焙烧钼精矿∙在国内用外加热式回转窑焙烧钼精矿,回转窑技术参数为:长度18000mm;直径1100mm;转速0.5-1r/min;倾角1%。
每小时加料190-200kg,每台窑日产氧化钼砂3.8-4.5t。
∙窑内物料在窑体旋转和倾斜作用下,由窑尾向窑头运动。
同时,辉钼矿的氧化反应开始进行。
根据MoS2在窑内发生的热化学反应和加热炉的热效应作用,窑内大致可分成三段,每段的位置随加料速度及精矿的物理性质及化学成分不同而有所变化:∙(1)预热干燥带。
此段在窑尾部6-7m处,温度在773-923K之间,物料在这段里预热干燥,除去油和水。
∙(2)反应带。
此段在窑中间4-5m处,温度在923-1073K,MoS2在这段达到燃点,主要靠本身的化学反应热进行氧化反应生成钼的氧化物。
当物料的残硫降至3.5%以下时,不能靠反应热脱硫,此时靠加热炉供给的高温,使残硫继续脱掉。
∙(3)冷却带。
在窑头7-8m处,温度在923-1023K之间,焙烧好的熟钼矿在这段里降温冷却后出炉。
∙回转窑焙烧钼精矿,物料在炉内停留约4h。
采用重力和旋风除尘器收尘。
回转窑焙烧钼精矿回收率96.6%-97.5%,熟钼矿含硫达到小于0.08%以下,合格率达到90%。
回转窑的窑体加热部位容易被烧坏,一般3个月换一次。
∙3、多层炉焙烧钼精矿∙多层炉在国内外较普遍使用,是一种较好的焙烧设备。
炉子是由内衬耐火粘土砖的筒形外壳铁壳组成,炉子的中央装有由电动机通过减速器带动旋转的中心轴,固定耙齿的耙臂固定在中心轴上,耙齿放在炉床上作围绕中心轴的圆周运动。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钼铁的化学成分、生产方法及用途
钼铁的定义:钼和铁组成的铁合金,一般含钼50~60%,用作炼钢的合金添加剂。
钼铁的牌号及化学成分:
钼铁的原料及冶炼方法:
冶炼钼铁的原料主要为辉钼矿(MoS2)。
冶炼前通常把钼精矿用多膛炉进行氧化焙烧,获得含硫小于%的焙烧钼矿。
钼铁冶炼一般采用炉外法。
炉子是一个放置在砂基上的圆筒,内砌粘土砖衬,用含硅75%的硅铁和少量铝粒作还原剂。
炉料一次加入炉筒后,用上部点火法冶炼。
在料面上用引发剂(硝石、铝屑或镁屑),点火后即激烈反应,然后镇静、放渣、拆除炉筒。
钼铁锭先在砂窝中冷却,再送冷却间冲水冷却,最后进行破碎,精整。
金属回收率为92~99%。
在炼钢工业中近年广泛采用氧化钼压块代替钼铁。
钼铁的用途:
它的主要用途是在炼钢中作为钼元素的加入剂。
钢中加入钼可使钢具有均匀的细晶组织,并提高钢的淬透性,有利于消除回火脆性。
在高速钢中,钼可代替一部分钨。
钼同其他合金元素配合在一起广泛地应用于生产不锈钢、耐热钢、耐酸钢和工具钢,以及具有特殊物理性能的合金。
钼加于铸铁里可增大其强度和耐磨性。
钼铁通常采用金属热法熔炼。
钼铁是法定检验商品。
主要产地有吉林、河北、江苏、河南、辽宁等,主要输往美国、荷兰、德国等。
