罗茨水环真空泵说明书
ZJ-ZJP型罗茨真空泵说明书
JIANG YIN TIANTIAN V ACUUM EQUIPMENT.CO.,LTD.ZJ型 ZJP 型罗茨真空泵安装使用维护手册中华人民共和国江阴天田真空设备制造有限公司地址：中国江阴云亭工业区B区松文头路19号邮编：214422电话: 86-0510-*******销售直线：86-0510-*******传真: 86-0510-*******目录A.安全警告-------------------------------------------------------------------------3B.概述----------------------------------------------------------------------------4C.主要技术参数------------------------------------------------------------------ 6D.安装说明-------------------------------------------------------------------------7E.使用说明-------------------------------------------------------------------------8F.维护检查及产品维修--------------------------------------------------------- 9G.故障原因与消除方法----------------------------------------------------------17H.易损件表-------------------------------------------------------------------------15-------------------------------------------------------- 16A.安全警告1.本产品不能单独使用，必须在配备由本公司专业技术人员推荐的前级真空泵的前提下才可投入使用。
罗茨泵使用说明书
使用说明书目录章节页号重要安全考虑 (5)1. 简介 (9)1.1 设计和功能 (9)1.2 标准规格 (12)1.3 技术数据（SI单位） (13)1.4 附件 (17)2. 运输和贮存 (18)3. 安装与连接 (18)3.1 安装 (18)32 充入润滑油 (19)3.3 电气接线 (21)3.4 法兰连接 (24)4. 运行 (25)4.1 启动和用户指南（变频器） (25)4.2 启动 (33)4.3 运行 (33)4.4 停车和贮存 (34)4.5垂直抽气变为水平抽气 (34)5. 维护 (35)5.1 安全须知 (35)5.2 更换润滑油 (36)5.3 清理风扇罩和冷却翅片 (37)5.4 清洗入口保护网 (38)5.5 清洗泵腔 (38)5.6 常规维护 (39)5.7 莱宝维修 (40)6. 故障信息和故障排除 (40)6.1 变频器上的故障信息 (40)6.2 故障信息，注解 (42)6.3 泵故障排除 (44)符合EC声明 (47)图参考图-例如（1/2），依次表示图号和序号我们保留修改设计和给定数据的权利其中图例也不受限制莱宝维修如果将泵返回莱宝，必须说明泵中是否存在对人体健康有伤害的物质或是否已污染。
如果已污染还要说明危害性质。
如果没有污染声明，莱宝必然会将泵按地址返还给发货者。
废油处理在1986.11.1通过的废物处理修正法案（在德意志联系共和国内生效）中对使用过的油的处理有新条款。
按照废物处理法规，采取所谓因果律原则，因而，使用过的油的拥有者负有正确处理这些废物的责任。
来自真空泵的使用过的油不得与其它物质相混合。
来自真空泵使用过的油（莱宝矿物油），由于受到环境大气中氧气氧化、温度上升影响及机械磨损已受污染，所以必须按使用过油处理规程进行处理。
对受其它物质污染的真空泵使用过油必须做标识，按特殊废物依据污染分类贮存和处理。
如果将泵发往莱宝维修，必须注明在泵油内或在泵表面是否含有有害物质。
多级罗茨真空泵说明书
多级罗茨真空泵说明书产品号：161065V01161040V01目录0 重要的安全信息 (6)0.1机械危险 (6)0.2电气危险 (6)0.3热危害 (6)0.4物料和物质造成的危害 (6)0.5噪声危害 (7)1简介 (8)1.1 安全提示 (8)1.2 技术数据 (8)1.3订货信息 (10)1.4附件 (10)2运输和储存 (12)3安装 (13)3.1 放置 (13)3.2 符合要求的应用 (13)3.2.1不符合要求的应用 (14)3.3连接泵 (15)3.4电气连接 (16)4操作 (17)4.1 手动操作 (17)4.2 接口 (17)4.2.1 X1控制接口 (17)4.2.2 X104 串行RS-485接口 (19)4.2.3 变频器显示屏 (24)4.3 气镇 (24)4.4停机/拆卸 (26)5维修 (27)5.1 LEYBOLD维修 (27)6故障排除 (28)7 废料处理 (30)8 证书 (30)安全信息注意安全提示安装和调试泵之前，仔细阅读这些操作说明书并遵守该信息以确保从一开始就优化和安全工作。
Leybold 的ECODRY plus已按照这些操作说明书设计了使用恰当时的安全有效操作。
使用者负责仔细阅读并严格遵守本章节及全部操作说明书中所述的所有安全保护措施。
另外，遵守所有附加的开关、阀门等操作说明书的信息。
该泵只能在适当条件及操作说明书中规定的条件项下进行运行。
只能由专业人员进行操作和维修。
咨询当地、州和国家机构的有关具体要求和条例。
任何进一步的安全、操作和/或维修问题，提交我们最近的办事处处理。
危险危险是指如果不避免，将会造成死亡或严重受伤的紧急危险情况。
警告是指如果不避免，将会造成死亡或严重受伤警告的潜在危险情况。
警示警示是指如果不避免，将会造成轻微或中度受伤的潜在危险情况。
注意用于告知使用者重要的安装、操作、编程或注意维护信息，而不是与危险相关的信息。
我们保留改变这些操作说明书中所述的设计或任何数据的权利。
罗茨水环真空泵说明书
罗茨水环真空泵说明书
一、简介
1.定义和分类
2.罗茨水环真空泵的工作原理
3.罗茨水环真空泵的主要构成部分
二、工作原理
1.罗茨水环真空泵的工作流程
2.罗茨水环真空泵的正向工作阶段
3.罗茨水环真空泵的反向工作阶段
三、应用领域
1.罗茨水环真空泵在化工行业的应用
2.罗茨水环真空泵在医疗行业的应用
3.罗茨水环真空泵在电子行业的应用
4.罗茨水环真空泵在食品行业的应用
四、优缺点对比
1.罗茨水环真空泵的主要优点
2.罗茨水环真空泵的主要缺点
五、维护和保养
1.罗茨水环真空泵的日常维护
2.罗茨水环真空泵的定期保养
1. 罗茨水环真空泵的日常维护
•清洁罗茨水环真空泵外壳和进气口
•定期检查罗茨水环真空泵的密封性能
•检查罗茨水环真空泵的轴承和润滑油
2. 罗茨水环真空泵的定期保养
•更换罗茨水环真空泵的润滑油
•检查罗茨水环真空泵的密封圈
•清洗罗茨水环真空泵的滚子轴承
六、常见问题及解决方案
1.罗茨水环真空泵运行时产生异常噪音的原因及解决方案
2.罗茨水环真空泵漏油的原因及解决方案
3.罗茨水环真空泵无法正常启动的原因及解决方案
4.罗茨水环真空泵无法达到所需真空度的原因及解决方案
七、注意事项
1.罗茨水环真空泵的运行环境要求
2.罗茨水环真空泵的安全操作指南
3.罗茨水环真空泵的故障排除方法
八、总结
•罗茨水环真空泵在工业领域的重要性
•如何选购适合自己需求的罗茨水环真空泵
•罗茨水环真空泵的未来发展趋势。
JZJ2B（S）系列罗茨-水（液）环真空机组操作管理规程SOP（伯仲）
JZJ2B（S）系列罗茨-水（液）环真空机组操作管理规程SOP（伯仲）JZJ2B(S)系列罗茨-水（液）环真空机组操作管理规程SOP1 目的与适用范围建立设备使用、维护保养及检修操作规程。
适用于JZJ2B(S)系列罗茨-水（液）环真空机组的使用、维护保养及检修。
2 职责使用部门负责本规程的具体实施，维修部、生产部、工程部负责对规程实施的监督管理。
3 内容3.1 JZJ2B(S)系列罗茨-水（液）环真空机组的操作方法3.1.1试车前注意事项1）机组启动前，应检查真空机组的吸气管路、排气管路、排水管路、工作液管路、罗茨真空泵冷却管路及电气联接等是否正确连接，各管道应无泄漏。
2）给电控柜送电前，还应遥测其绝缘电阻不大于10MΩ，且机架与各电机有良好的接地。
3）水（液）环泵启动前要点车启动，检查是否卡住，同时检查水（液）环泵的转向，如转向不符，应调整水（液）环泵转向。
4）启动前还应按《罗茨真空泵使用说明书》将罗茨泵油箱及油杯内油位注至指定要求。
5）真空泵如采用联轴器传动，在试车前要仔细检查联轴器同轴读，若有必要重新调整；真空泵为皮带传动时，运行5小时后要检查皮带张力，若有必要重新调整。
3.1.2空载试车1）将真空机组上方总抽气阀门（旁通管路带截止阀、电磁阀或气动阀）关闭。
2）将电控柜的万能转换开关切换至“手动”状态。
3）对于水环机组，打开水环泵供水口阀门（如前级泵为油环泵，则水环泵供水口处阀门可常开）对水环泵供水并迅速按下前级泵启动按钮启动前级泵（水环真空泵），运行过程中观察前级泵排水口及排气口状态是否正常。
如无工作液及气体排出则应检查工作液水环泵供水口处管路。
4）前级泵运行过程中打开充气口处阀门从罗茨真空机组上方充气，观察各罗茨真空泵（主罗茨泵、二级泵、三级泵）是否转动灵活。
如各罗茨真空泵不能在前级泵的抽气作业下被动转动，则应检查和罗茨真空泵内是否有焊渣等异物，如有异物则应立即清除。
5）关闭充气口处阀门使真空表（电接点真空表）处压力达到-0.09MPa以上，点动水（液）环真空泵上一级罗茨真空泵并检查其转向，转向不符则调整其转向。

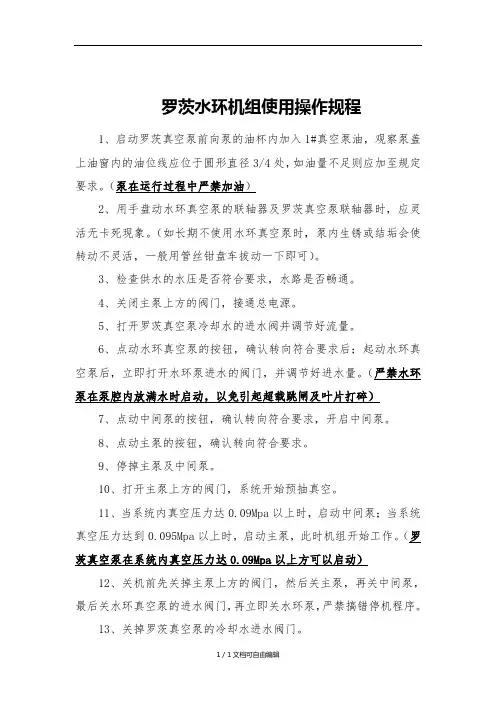

罗茨水环机组使用操作规程
罗茨水环机组使用操作规程1、启动罗茨真空泵前向泵的油杯内加入1#真空泵油，观察泵盖上油窗内的油位线应位于圆形直径3/4处，如油量不足则应加至规定要求。
（泵在运行过程中严禁加油）2、用手盘动水环真空泵的联轴器及罗茨真空泵联轴器时，应灵活无卡死现象。
（如长期不使用水环真空泵时，泵内生锈或结垢会使转动不灵活，一般用管丝钳盘车拔动一下即可）。
3、检查供水的水压是否符合要求，水路是否畅通。
4、关闭主泵上方的阀门，接通总电源。
5、打开罗茨真空泵冷却水的进水阀并调节好流量。
6、点动水环真空泵的按钮，确认转向符合要求后；起动水环真空泵后，立即打开水环泵进水的阀门，并调节好进水量。
（严禁水环泵在泵腔内放满水时启动，以免引起超载跳闸及叶片打碎）7、点动中间泵的按钮，确认转向符合要求，开启中间泵。
8、点动主泵的按钮，确认转向符合要求。
9、停掉主泵及中间泵。
10、打开主泵上方的阀门，系统开始预抽真空。
11、当系统内真空压力达0.09Mpa以上时，启动中间泵；当系统真空压力达到0.095Mpa以上时，启动主泵，此时机组开始工作。
（罗茨真空泵在系统内真空压力达0.09Mpa以上方可以启动）12、关机前先关掉主泵上方的阀门，然后关主泵，再关中间泵，最后关水环真空泵的进水阀门，再立即关水环泵，严禁搞错停机程序。
13、关掉罗茨真空泵的冷却水进水阀门。
14、关闭总电源。
附注：（1）根据水环真空泵用水的水质情况，定期清除水环真空泵的泵腔内水垢（每月清除一次）。
清除时可用工业锅炉用的去垢剂，从水环泵排气口内倒入，泵内放满水浸泡约20分钟，利用放水螺塞放尽水环真空泵体内的水，再启动水环真空泵并通水运转几分钟洗涤、排出水垢。
（2）如果机组长期停止使用或冬季防止泵腔内冻裂，必须将罗茨真空泵及水环真空泵中的冷却水放尽。
（3）罗茨真空泵及水环真空泵的日常检查、维护及保养按照相应单泵使用要求进行。
（4）在机组工作中，当水环真空泵出现尖叫声时，调节水环真空泵隔板上的放气阀（G1/8铜球阀）螺钉，至尖叫声明显下降不刺耳即可。
真空罗茨泵设计说明书
摘要真空泵，机械，物理，化学，物理和化学方法如萃取容器中，以获得和维持真空设备。
真空泵和其他设备（如真空容器，真空阀，真空计，连接管路等）组成的真空系统，广泛应用于电子，冶金，化工，食品，机械，制药，航空航天等行业。
按泵的工作原理，本质上捕获气体进入气体泵和泵的类型。
泵包括：液环真空泵，往复式真空泵，旋片式真空泵，真空泵定子，活塞泵，摆线泵，干式真空泵，真空泵，分子泵，牵引泵，复合泵，水喷射泵气体喷射泵，蒸汽喷射泵，扩散泵。
捕获的气体泵，包括：一个吸附泵和低温泵。
针对设计要求，对罗茨真空泵进行了设计。
主要包括传动系统的设计。
罗茨真空泵工作原理与罗茨鼓风机相似。
由于转子的连续旋转，气体从进气口吸入到转子与壳体之间的空间中，然后通过排气口排出。
因为空间是封闭的抽吸状态下，所以不存在气体在泵室的压缩和膨胀。
然而，当转动时，转子的排气口的上边缘，该空间与排气侧连通，排气侧的气体压力越高，洗涤气体的一部分返回到该空间中，气体的压力急剧增加。
随着转子继续旋转时，气体排出泵。
关键词：真空镀膜机；真空泵；结构设计AbstractVacuum pumps with mechanical，physical，chemical，physical and chemical methods such as container extraction in order to obtain and maintain a vacuum device . Vacuum pumps and other equipment (such as vacuum container，vacuum valves，vacuum gauges，connecting pipes，etc.) consisting of a vacuum system，widely used in electronics，metallurgy，chemical，food，machinery，pharmaceuticals，aerospace and other sectors. Press the pump works，essentially trapping gases into the gas pump and pump types . Pump include : liquid ring vacuum pumps，reciprocating pumps，rotary vane vacuum pumps，vacuum pump stators，piston pumps，trochoid pump，dry vacuum pumps，vacuum pumps，molecular pumps，traction pumps，composite pumps，water jet pump gas jet pumps，steam jet pumps，diffusion pumps. Trapped gas pump comprising: a sorption pump and a cryopump .For the design requirements，the Roots vacuum pump design . Including the transmission system designs. Roots vacuum pump works with the Roots blower similar. Due to the continuous rotation of the rotor，gas is drawn from the intake port into the space between the rotor and the casing，and then discharged through the exhaust port. Because the space is closed suction state，so there is no gas in the pump chamber compression and expansion . However，when the top edge of the exhaust port of the rotor rotated，the space communicates with the exhaust side，the higher the exhaust -side gas pressure，a portion of the washed gas back to the space，the gas pressure is abruptly increased. As the rotor continues to rotate，the gas discharge pump .Key Words:Vacuum Coating Equipment; Vacuum pump; Structure design目录摘要 (I)Abstract (II)目录 (III)第1章绪论 (1)1.1真空镀膜机的概述 (1)1.2 真空泵的应用现状及发展趋势 (2)1.3课题设计内容 (11)第2章真空泵总体方案设计 (13)2.1设计真空泵的技术要求 ............................................................. 错误！未定义书签。
真空泵操作方法说明书
真空泵操作方法说明书1. 概述真空泵是一种广泛应用于工业、医疗、科研等领域的设备，用于抽取空气或其他气体，以达到产生真空的目的。
本操作方法说明书将为您详细介绍真空泵的操作步骤，以确保您正确、安全地运行真空泵。
2. 设备准备在操作真空泵之前，请确保以下准备工作已经完成：2.1 检查设备完整性：检查真空泵是否完好无损，确保所有连接件紧固可靠。
2.2 检查电源供应：确保真空泵的电源供应符合要求，电压和频率匹配。
2.3 检查冷却水供应：如果真空泵需要冷却水，确保冷却水供应充足，并检查冷却水系统的正常运行。
3. 操作步骤3.1 打开电源：按照真空泵的电源接线图，将电源插头正确地插入电源插座，并将电源开关打开。
3.2 启动泵机：根据真空泵的类型和规格，启动泵机。
通常有以下两种方法：3.2.1 旋钮启动：将泵机开关旋钮从“停止”位置逆时针旋转至“启动”位置，直至泵机启动。
3.2.2 按钮启动：按下启动按钮，直至泵机启动。
3.3 观察泵机工作状态：当泵机启动后，通过橡胶套管或透明观察窗观察泵机的工作状态。
注意观察泵机是否运转正常，是否有异常噪音或振动。
3.4 调节泵机参数：根据需求，使用泵机上的调节旋钮或按钮，调节泵机运行参数，例如转速或抽取速度。
3.5 抽气操作：连接泵机与待抽取的系统或设备，确保连接紧密可靠。
开启系统阀门，开始抽取气体。
根据实际情况，可能需要调节泵机运行参数以达到所需的真空度。
3.6 监测真空度：使用真空度检测仪器监测抽气系统的真空度，确保真空度符合要求。
3.7 停机操作：当抽气任务完成或需要停机时，请按照以下步骤进行：3.7.1 关闭系统阀门：先关闭待抽气系统的阀门，以防止气体回流。
3.7.2 关闭泵机：将泵机开关旋转至“停止”位置或按下停止按钮，使泵机停止工作。
4. 安全注意事项在操作真空泵时，请遵守以下安全注意事项：4.1 了解真空泵的额定工作条件和参数，并确保在这些范围内操作。
4.2 在操作真空泵之前，务必戴上适当的防护手套和眼镜，以防止意外伤害。
罗茨真空泵技术规范书
罗茨真空泵技术规范书本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March皖能合肥发电有限公司#5机组凝汽真空系统高效节能改造技术规范书编写审核批准皖能合肥发电有限公司2015年9月目录一、总则 (3)二、改造范围及供货周期 (4)三、技术要求与性能保证 (5)四、供货界限及接口规则 (14)五、供货清单及设备规范 (14)六、清洁，油漆，包装，装卸，运输与储存 (15)七、性能验收试验 (16)八、技术服务 (17)九、质量保证 (18)十、设备交货进度 (19)十一、施工组织管理 (19)技术规范书一、总则1、本规范书适用于皖能合肥发电有限公司#5机组真空系统优化工程。
它提出了提出了对采购罗茨真空泵及配套设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2、本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。
投标方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。
3、如投标方没有对本规范书提出书面异议，招标方则可认为投标方提供的产品完全满足本规范书的要求。
4、如招标方有除本规范书以外的其他要求，应以书面形式提出，经招、投标双方讨论、确认后，载于本规范书。
5、本规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。
6、本规范书经招、投标双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。
7、在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。
二、改造范围及供货周期1 、皖能合肥发电有限公司#5机组为东方汽轮机有限公司制造的超临界、一次中间再热、单轴、三缸四排汽、双背压、凝汽式汽轮机，额定功率为1×630MW，#5机配置三台真空泵，型号：2BW4 353-OEK4，生产厂家为广东佛山水泵厂，正常运行电流198A ，为保证机组抽真空系统设备的安全、可靠、节能运行，通过调研拟在#5机组增加二套维持真空泵。
ZJQ罗茨泵说明书
浙江真空设备集团有限公司版权所有 仿冒必究
吸气状态 返冷气状态
5
ZJQ150、ZJQ300、ZJQ600、ZJQ1200、ZJQ1800、ZJQ2500、ZJQ3750 气冷式罗茨真空泵使用说明书
三、性能规范
型号
抽气速率 极限压强 极限压强 同步转速 最大功率 润滑油 冷气-环境
1.3×104
注： 1、使用 1#真空泵油；
5×10-2 5×10-2 5×10-2 5×10-2 5×10-2 5×10-2 5×10-2
3000 1500 1500 1500 1500 1000 1500
15
5
<15
30
5
<15
75
10
<15
135
12
<15
200
12
<15
280
25
<15
350
础上，用户应当尽力保证基础稳定牢固。在泵安装时，由于各方面原因，往往会出 现泵脚与基础接触不良这种情况，此时切不可用螺栓强行固定，以免造成泵的不良 受力状况，严重时可造成泵体扭曲变形，从而导致泵的噪音加大或者振动加大，甚 至可能造成泵的损坏。碰到这种情况，应在泵底脚与基础之间垫入调整垫片，确保 泵底脚与基础之间的良好接触。 5、泵不应露天工作，并应尽量避免环境过热或过冷，合适的环境温度约 5~40°C。 6、进、排气管道必须保证密封，即使微小泄漏都会影响泵的工作真空度。 7、 进、排气管道长度原则上应尽可能短，少用接头和弯头，管道直径不应小于泵的口 径。如管路过长时，可适当增大直径。 8、 罗茨泵和其它真空泵或系统进行连接时，最好在连接管路中加入一段弹性软管（可采
警告 警告
水环式真空泵说明书(运行及检修)
水环式真空泵说明书警告：在泵开始启动并持续供应有洁净工作液之前不要进行操作。
若在无液体情况下运行，将会损坏泵，务必使用过滤网以防砂粒和水垢随液体进入泵。
1、工作原理：液环式真空泵又圆柱泵体和装有固定叶片的转子等组成，转子相对泵体偏心安装。
工作液（通常是水）随着转子旋转，沿着泵体形成同心液环，由于泵体和转子偏心安装，形成了逐渐增加和逐渐减少的腔体，因此形成真空和压力。
通过这种方式，气体被吸入和排出。
在泵运转时，工作液必须不断补充进入，以吸入压缩产生的热量和补充随气体排出的液体。
为达到额定性能，必须保证密封液的温度为15摄氏度。
当水被作为工作液时，进口真空度不应低于3.3Kpa以防汽蚀。
2、应用该泵能够处理所有与泵材料相容的气体，并且能够处理带有少量的液体或软颗粒的气体。
如果密封水温度为15摄氏度和排出压力是一个大气压101.3Mpa，最低的吸入压力可达到3.3Kpa。
如果在进气口安装大气喷射泵可以得到更低的真空度。
泵的吸气量和功率可参考相应的性能曲线。
最低的真空度的获得决定与工作液的饱和蒸汽压。
当进口压力接近与工作液的饱和蒸汽压时，泵内会发生汽蚀。
发生汽蚀时，真空很高并可以听到很大的噪声。
可以在进气口安装反汽蚀的叶片加以预防。
(1mbar=0.1Kpa,1psi=6.895kPa=0.06895bar)3、进口气体或蒸汽进口气体或气体/蒸汽的混合气体不应含有坚硬的颗粒。
虽然这样，但是液环泵能够处理带有少量的液体或粉末的气体。
如果进口气体的温度超过70摄氏度，工作液流量必须比表2的流量增加50%。
4、工作液在运行期间，清洁的工作液必须不断补充进入，像沙和泥这样的杂质将影响泵的寿命。
如果在工作液中存在固体杂志推荐在进入泵之前的工作液管中增加过滤器。
为了稳定操作，推荐工作液的压力至少比泵进口压力高101.283Kpa。
工作液随气体通过出口管排出。
在泵的出口可以提供一只分离器将液体从气体中分离。
分离器允许采用部分或全部循环工作液。
ZJZJB型罗茨真空泵使用说明书
ZJ/ZJB型罗茨真空泵使用说明书1 序言上海慕泓真空设备有限公司（以下简称慕泓）对传统的罗茨真空泵进行了一系列的改进设计，并定型生产ZJ/ZJB系列内冷式过载保护罗茨真空泵，以其大抽速、低温升、高真空度、高运行平稳性、超低噪声、超低振动等特点得到广大用户的检验和认同。
更由于其独特的产品造型、精良的制造工艺，客户至上的服务理念得到客户的认同。
2 工作原理ZJ/ZJB系列内冷式过载保护罗茨真空泵是利用一对在相对密闭的泵腔中作等速反向旋转的、相互间保持相对恒定间隙的“8”字形转子所产生的吸气和排气作用，达到抽除固定容器内气体的目的。
慕泓生产的ZJ/ZJB系列内冷式过载保护罗茨真空泵着重在泵的冷却方面作了大的改进，采用了端盖直接水冷技术，从内部直接冷却轴承、转子、泵体、端盖及油箱，将压缩功产生的热量通过冷却水带走，从而降低轴承、转子、泵体、端盖及油箱温度；在泵的外表面增加大量的风冷翘片，可以确保在较好的抽气工况下不通水泵照样能正常运行。
3 应用领域慕泓生产的ZJ/ZJB系列过载罗茨真空泵被广泛地应用于真空获得的各个方面，由于该系列的罗茨真空泵具有高转速、小体积、大抽速的特点，并在1~100Pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中作为主泵或前级泵使用，被广泛应用于真空气相干燥、真空排气、真空冶炼、真空浸渍、真空热处理、真空除尘、真空输送、真空镀膜、真空冷冻、真空蒸馏和食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等工艺过程中。
4 主要技术参数5 安装说明5.1 罗茨泵应水平安装于通风、清洁的场所。
泵距离墙壁或其他物体不少于400mm,油窗孔应易于观察。
5.2 泵通电时应注意电机转向，从泵电机端看电机风扇的转向应为顺时针方向。
通电时可先点动电机，观察其转向是否正确，如相反，则调换三相电源接头中的任意两相。
5.3 联结罗茨泵与被抽容器的管道应经过严格检漏，并确保清洁、干燥。
罗茨真空泵说明书
ZBK系列罗茨真空泵使用说明书(沈阳市造纸机械厂) 一、用途ZBK系列两叶罗茨真空泵是一种粗真空获得的真空设备，与水环式真空泵相比，具有效率高，体积小、重量轻节能明显等特点，其用电量仅为水环式真空泵用电量的50%左右，因此已广泛用于造纸、食品、化工、服装、制糖等行业的真空脱水以及卷烟行业的抽吸使用。
抽吸介质可为干、湿空气或气水混合气体但介质中不能含有颗粒状固体物质。
二、结构与工作原理本系列产品的基本型式有卧式、立式两种,如图二所示。
产品的基本结构如图一所示、主要由两端盖1、泵体2以及一对“8”字形转子3组成的。
这对“8”字形转子的工作面之间有一定的间隙，两转子相互间有一定的相对位置，这个相对位置是靠轴端的同步齿轮4、5的相对位置来决定的。
因此调整两转子的间隙或相对位置时是通过调整同步齿轮的相对位置来实现的。
电机通过三角皮带带动主动转子转动，通过同步齿轮驱动另一转子使两转子不断作同步转动。
工作时吸入侧容积扩张，排出侧容积收缩，完成排吸作用，造成系统的真空。
泵体的出口有一消音箱，并同时具有稳定压力，密封作用、提高泵的工作效率。
三、主要技术参数表一四、产品的安装ZBK13、ZBK15A、ZBK16型产品分带基础板和不带基础板两种，如用户购买不带基础板的产品时，可根据图三、图四以及表二、表三所提供的有关尺寸自行配备基础板及电机底轨进行安装，基础平面图由用户根据自备的基础板、电机底轨的尺寸而定。
电机安装在进口侧还是安装在出口侧由用户根据工艺管路的需要确定。
若用户购买带基础板的产品时，需在订货合同上说明，安装时则应根据图五~图八所提供的有关尺寸进行安装。
基础的深度由用户根据土质的情况决定。
安装时应注意如下几个问题1、安装前必须详细检查产品内腔和上部消音箱内有无异物，如发现异物必须清除后方能安装。
2、应选择合理的管路方案（1）真空系统的出口与泵的入口之间的距离越短越好。
（2）管路拐弯越少载好（3）进口管路不要低于泵的入口中心线，出口管路不要有引起较大阻力的因素如出口管上爬，直角拐弯等。
真空泵操作说明书
真空泵的排 气口与被抽 气体相连， 使气体被抽
出。
真空泵的进 气口与被抽 气体相连， 使气体被吸
入。
真空泵的排 气口与被抽 气体相连， 使气体被抽
出。
真空泵的进 气口与被抽 气体相连， 使气体被吸
入。
真空泵的种类和用途
旋片式真空泵：适用于抽吸空气、水蒸气等气体， 广泛应用于实验室、医疗等领域。
定期保养
定期检查真空 泵的油位和油 质，及时添加
或更换
定期检查真空 泵的密封性能，
确保不漏气
定期检查真空 泵的电机和电 气系统，确保
正常运行
定期清洗真空 泵的过滤器， 确保过滤效果
常见故障及排除方法
真空度下降：检查泵体是否漏气，更换 密封圈或垫片
泵体振动：检查泵体是否平衡，调整 平衡块或更换轴承
检查真空 泵的电源 和接地情 况
检查真空 泵的油位 和油温
检查真空 泵的进气 和排气压 力
检查真空 泵的振动 和噪音情 况
检查真空 泵的冷却 水和润滑 油情况
检查真空 泵的报警 和故障情 况
停机操作
关闭电源：确保真空泵已关闭电源，避免意外触电。 关闭阀门：关闭真空泵的进气阀和排气阀，防止空气进入泵内。 排空泵内气体：打开排气阀，将泵内剩余的气体排出。 清洁泵体：用干布擦拭泵体，保持清洁。 存放：将真空泵存放在干燥、通风的地方，避免潮湿和腐蚀。
真空泵的特点和优势
真空度高：能 够达到较高的 真空度，满足 不同行业的需
求
结构简单：设 计简单，易于
维护和操作
保要求
应用广泛：适 用于各种行业， 如电子、化工、
医药等
01
真空泵操作步骤
准备工作
罗茨真空泵与真空罐怎么连接(罗茨水环真空泵组安装维护操作调试手册)
罗茨真空泵与真空罐怎么连接（罗茨水环真空泵组安装维护操作调试手册）气冷罗茨真空泵水环真空泵成套机组安装维护、操作调试手册注：在安装使用本机组前，请仔细阅读本手册注意！本操作手册提供了气冷罗茨泵水环真空泵成套机组的安装维护和操作调试说明，具体水环真空泵与气冷罗茨泵的安装、使用和维护说明，请有关技术、操作人员细读《2BE1水环真空泵及机组安装使用说明书》与《ZJQ气冷式罗茨真空泵使用说明书》。
1、产品概述罗茨水环真空泵组是技术成熟的成套设备，具有运行安全可靠、结构紧凑、配套完善、工作范围广的显著特点。
该成套机组由2BE1系列水环真空泵、ZJQ系列气冷罗茨真空泵、换热器、控制元件、接线箱等部件组成。
2、型号表示2B—表示配套2BE1系列真空泵Q—表示配套气冷式罗茨泵60—表示在21℃进气温度，压力（绝对）：4.9KPa时，高效节能装置抽吸干空气量：60Kg/h。
3、机组主要零部件说明（对照操作流程图）：1、气冷罗茨真空泵，机组的主泵，在较低的入口压力时有较大的抽气速率，但不能单独使用，必须与前级真空泵串连，待被抽系统的压力被前级泵抽到允许入口压力时才开始工作，并且气冷罗茨真空泵不允许高压差时工作，否则会因过载或过热而损坏，详细使用说明请参阅《ZJQ气冷罗茨真空泵使用说明书》2、水环真空泵，作为气冷罗茨真空泵的前级泵，由水环真空泵先把入口压力抽到气冷罗茨真空泵允许的入口压力，再启动气冷罗茨真空泵。
气冷罗茨真空泵启动后，机组形成气冷罗茨真空泵水环真空泵串联运行状态，气冷罗茨真空泵排出的气体由水环真空泵抽走。
3、气体冷凝器，与气冷罗茨真空泵连成一体，用于冷却罗茨真空泵，同时冷凝部分从气冷罗茨真空泵内排出的水蒸汽。
4、气水分离器，对水环真空泵排出的气、水进行分离，气体由排气口排出，水由回流管路经换热器冷却后回流到水环真空泵循环使用。
5、换热器，对水环真空泵的循环工作水进行冷却，保证工作水可以在较低温度下循环使用。
罗茨真空泵讲解
罗茨真空泵操作规程一、起动前的准备工作（1）按泵的使用说明书加油（2）检查水压是否足够（3）将电接点压力表指针调到0.5*105~1.0*105Pa,另根据被抽系统实际情况调节各电接点真空表指针值，此值是各表所控制的罗茨真空泵的允许启动和工作的压力值，后启动的罗茨真空泵的压力值应比前启动的罗茨真空泵的压力值低。
（4）用手转动各泵轴无卡住现象，如停机时间较长，起动前必须清除卡住现象。
二、起动程序（1）将进水阀打开，调节水量至最佳为宜，此时由于前级泵的抽气作用，被抽系统内气体通过罗茨真空泵内部被抽，由于压差作用，使罗茨真空泵产生自转，此现象随系统内压力降低而减弱到一定的压力时，罗茨真空泵就停止自转了。
（2）待系统内压力达到了罗茨真空泵的允许启动和工作压力时，逐级启动罗茨真空泵，罗茨真空泵起动以后，要注意其泵的温升和电流情况，如发现有过热或电流过高情况，要停掉罗茨真空泵，检查原因，不允许在罗茨真空泵工作时停止前级泵（无油真空泵）。
三、停机程序（1）关闭系统至进气口官道上的阀门（2）逐级停掉《主泵》、2#《中间泵》、1#《中间泵》、《前级泵》。
（3）关闭总进水阀，停止供水。
（4）切断电源胺化岗位作业指导书操作工岗位作业指导书一、“一口清”内容一）工作职责1、设备区域：明确自己负责的设备、消防器材、应急器材和网格内卫生区域。
2、操作：熟记本岗位操作规程，熟悉车间其他岗位操作规程；能够熟练操作所使用的设备。
3、设备性能、工艺流程：熟悉自己负责的设备性能、温度、压力、液位等工艺参数、工艺指标；熟悉车间工艺流程。
4、原料产品：熟悉车间使用的原辅料名称、产品品种、产品种类及名称。
5、按时完成上级安排的工作任务。
二）安全职责1、熟悉法律规章：化工企业保障安全生产十条规定等有关的法律法规；熟悉公司安全管理制度的有关内容。
2、“手指口述”：熟悉本岗位的设备，并能熟练操作，达到“手指口述”要求。
3、危险因素、防范、处置：熟悉本岗位存在的危险有害因素，明确防范措施；熟练掌握岗位异常情况的应急处置措施。
水环真空泵使用说明书
水环真空泵使用说明书目录1 用途 (1)2 特点 (1)3 单泵型号表示方法 (1)4 工作原理 (2)5 泵结构说明 (2)6 性能参数表 (4)7 安装 (4)8 使用和维护 (5)9 泵的拆、装 (7)10 常见故障及补救方法 (8)11 外形安装尺寸 (9)附页受控部件明细表 (13)安全警告：●该设备应用于含有大电流设备的工业系统中，取决于工作条件，特别是在应用有害介质时，不当的操作将会导致严重的人身伤害或财产损失。
●只允许资格人员操作该设备！●操作人员在操作该设备时，必须能够随时得到随机提供的使用说明书和其它相关产品资料，而且必须遵守这些规定。
●非资格人员禁止操作或接近该设备！●若在煤矿使用，须配用相应等级的防爆电动机，防爆电动机应有有效的安全标志证书；若使用三角带传动，应使用防静电和阻燃的三角带。
●若在煤矿使用，须严格按照煤矿安全规程的要求安装监控、安全设备。
2BEA系列水环真空泵1用途该系列水环真空泵是用来抽吸空气或其他无腐蚀性、不溶于水、不含固体颗粒的气体，以使被抽密闭的容器形成一定的真空。
吸入的气体中允许混有微量的液体。
该泵推荐的工作区间为-0.04MPa—0.09 MPa.该类真空泵主要应用于化工、石化、轻工、制药、冶金、建材、电器、食品、洗煤、选矿、化肥等行业。
当配有防爆电机时，可抽吸易燃、易爆的气体，当泵体材料为耐腐蚀材料时，可以抽吸具有一定腐蚀性的气体。
2 特点2.1高可靠性由于该类泵采用了轴与叶轮孔的牢固热装过盈配合及轴和轴承安全系数大，因而具有相当高的可靠性。
采用焊接叶轮，轮毂与叶片全部加工，从根本上解决了动平衡问题，运转平衡，低噪音。
2.2维护方便由于在泵的两端盖上设置了检查孔（拆下压板即可），因而可方便地查看内部结构或间隙，并可快速而方便地更换排气口阀板。
此外，填料的更换也可在不拆泵盖的情况下进行，十分方便。
2.3高效节能该系列水环泵采用了系统优化设计，分配板，叶轮等主要部件设计结构合理，效率较高，另外，该类水环泵都采用了柔性排气阀设计，避免了气体压缩过程中的过压缩，通过自动调排气面积而降低能量消耗。
水环真空泵使用说明书
水环真空泵使用说明书使用说明书：水环真空泵1：产品概述1.1 产品简介本产品为水环真空泵，适用于各种工业领域的真空抽取工作。
其工作原理是通过水环的旋转来产生负压，将气体抽出。
1.2 产品特点- 高效能：具备快速吸收气体和高真空度的特点。
- 节能环保：采用水环作为密封介质，无油脂污染，低噪音，环保节能。
- 易维护：结构简单，易于清洁和维修。
- 安全可靠：采用高品质材料制作，确保产品的耐用性和可靠性。
2：安全操作2.1 使用前检查在使用水环真空泵之前，请检查以下项目：- 泵体和连接件是否有损坏。
- 输送介质是否符合泵的规格要求。
- 电源是否正常。
2.2 正确连接- 将水环真空泵正确连接到需要抽空的设备或管道。
- 确保连接件牢固紧密，无泄漏。
2.3 启动操作- 打开水源，确保水环能够正常运转。
- 将电源插头插入适配器插座，并打开电源开关。
- 按下启动按钮，启动水环真空泵。
- 观察泵的运转状态，确保正常工作。
2.4 停止操作- 按下停止按钮，停止水环真空泵的运行。
- 关闭电源开关。
- 如果需要，关闭水源。
3：维护与保养3.1 定期清洁定期清洁水环真空泵可以保持其良好工作状态。
- 关闭电源。
- 使用清水或适当的清洁剂擦拭泵体表面。
- 定期更换水环。
3.2 检查和更换零部件定期检查水环真空泵的各个部件是否存在异常磨损或损坏，并及时进行更换。
4：附件本使用说明书所涉及的附件：- 泵体连接件- 水源连接件- 适配器插座和电源线5：法律名词及注释5.1 水环真空泵：一种通过水环旋转产生负压从而实现气体抽取的设备。
5.2 真空度：指在一定条件下，气体压力低于大气压的程度。
5.3 介质：指通过水环真空泵进行抽取处理的气体或物质。
