模拟电子技术第4章习题答案
（华北电力大学主编）模拟电子技术基础习题答案
（华北电⼒⼤学主编）模拟电⼦技术基础习题答案模拟电⼦技术基础习题答案电⼦技术课程组2018.8.15⽬录第1章习题及答案 (1)第2章习题及答案 (14)第3章习题及答案 (36)第4章习题及答案 (45)第5章习题及答案 (55)第6章习题及答案 (70)第7章习题及答案 (86)第8章习题及答案 (104)第9章习题及答案 (117)第10章习题及答案 (133)模拟电⼦技术试卷1 (146)模拟电⼦技术试卷2 (152)模拟电⼦技术试卷3 (158)第1章习题及答案1.1选择合适答案填⼊空内。
（1）在本征半导体中加⼊元素可形成N型半导体，加⼊元素可形成P型半导体。
A. 五价B. 四价C. 三价（2）PN结加正向电压时，空间电荷区将。
A. 变窄B. 基本不变C. 变宽（3）当温度升⾼时，⼆极管的反向饱和电流将。
A. 增⼤B. 不变C. 减⼩（4）稳压管的稳压区是其⼯作在。
A. 正向导通B.反向截⽌C.反向击穿解：（1）A、C （2）A （3）A （4）C1.2.1写出图P1.2.1所⽰各电路的输出电压值，设⼆极管是理想的。
（1）（2）（3）图P1.2.1解：（1）⼆极管导通U O1=2V （2）⼆极管截⽌U O2=2V （3）⼆极管导通U O3=2V1.2.2写出图P1.2.2所⽰各电路的输出电压值，设⼆极管导通电压U D＝0.7V。
（1）（2）（3）图P1.2.2解：（1）⼆极管截⽌U O1=0V （2）⼆极管导通U O2=-1.3V （3）⼆极管截⽌U O3=-2V1.3.1电路如P1.3.1图所⽰，设⼆极管采⽤恒压降模型且正向压降为0.7V，试判断下图中各⼆极管是否导通，并求出电路的输出电压U o。
图P1.3.1解：⼆极管D1截⽌，D2导通，U O=-2.3V1.3.2电路如图P1.3.2所⽰，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设⼆极管正向导通电压可忽略不计。
模拟电子技能技术总结习题及答案
精心整理模拟电子技术第1章半导体二极管及其基本应用1．1填空题1．半导体中有空穴和自由电子两种载流子参与导电。
2．本征半导体中，若掺入微量的五价元素，则形成N型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成P型半导体，其多数载流子是空穴。
3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。
456781．1A2．A3A4A5A1．12341．1值。
解：(a)二极管正向导通，所以输出电压U＝(6—0.7)V＝5.3V。
(b)令二极管断开，可得UP ＝6V、UN＝10V，UP<UN，所以二极管反向偏压而截止，U＝10V。
(c)令V1、V2均断开，UN1＝0V、UN2＝6V、UP＝10V，UP—UN1>Up—UN2，故V1优先导通后，V2截止，所以输出电压U＝0.7V。
2．电路如图T1．2所示，二极管具有理想特性，已知ui＝(sinωt)V，试对应画出ui 、u、iD的波形。
解：输入电压ui 为正半周时，二极管正偏导通，所以二极管两端压降为零，即u＝0，而流过二极管的电流iD ＝ui／R，为半波正弦波，其最大值IDm＝10V／1kΩ＝10mA；当ui为负半周时，二极管反偏截止，iD ＝0，u＝ui为半波正弦波。
因此可画出电压u电流iD的波形如图(b)所示。
3．稳压二极管电路如图T1．3所示，已知UZ ＝5V，IZ＝5mA，电压表中流过的电流忽略不计。
试求当开关s断开和闭合时，电压表和电流表、读数分别为多大?解：当开关S断开，R2支路不通，IA2＝0，此时R1与稳压二极管V相串联，因此由图可得可见稳定二极管处于稳压状态，所以电压表的读数为5V。
当开关S闭合，令稳压二极管开路，可求得R2两端压降为故稳压二极管不能被反向击穿而处于反向截止状态，因此，R1、R2构成串联电路，电流表A1、A2的读数相同，即而电压表的读数，即R2两端压降为3.6V。
第2章半导体三极管及其基本应用2．1填空题12种载流子参与导电。
《模拟电子技术基础》(童诗白、华成英第四版)习题解答
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。

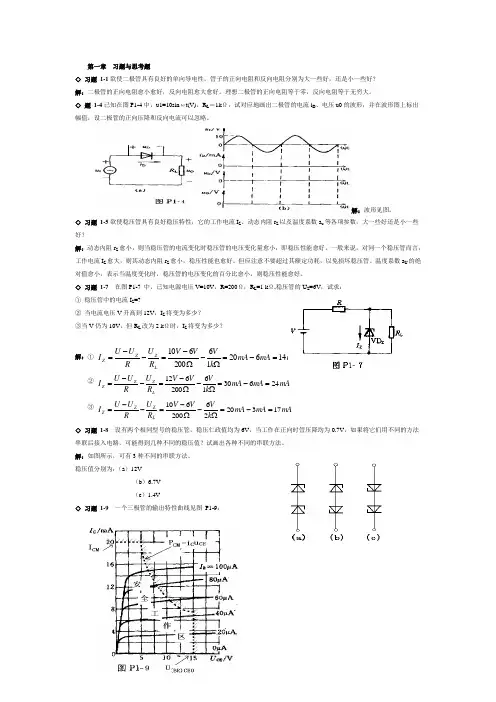

模拟电子技术课后答案(1到9章)最经典的考试题
第一章 习题与思考题◇ 习题 1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？ 解：二极管的正向电阻愈小愈好，反向电阻愈大愈好。
理想二极管的正向电阻等于零，反向电阻等于无穷大。
◇ 题 1-4已知在图P1-4中，u1=10sin ωt(V)，R L ＝1k Ω，试对应地画出二极管的电流i D 、电压u0的波形，并在波形图上标出幅值，设二极管的正向压降和反向电流可以忽略。
解：波形见图。
◇ 习题 1-5欲使稳压管具有良好稳压特性，它的工作电流I Z 、动态内阻r Z 以及温度系数a u 等各项参数，大一些好还是小一些好？解：动态内阻r Z 愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，即稳压性能愈好。
一般来说，对同一个稳压管而言，工作电流I Z 愈大，则其动态内阻r Z 愈小，稳压性能也愈好。
但应注意不要超过其额定功耗，以免损坏稳压管。
温度系数a U 的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。
◇ 习题 1-7 在图P1-7 中，已知电源电压V =10V ，R=200Ω，R L =1 k Ω,稳压管的U Z =6V，试求： ①稳压管中的电流I Z =?② 当电流电压V 升高到12V ，I Z 将变为多少？ ③当V 仍为10V ，但R L 改为2 k Ω时，I Z 将变为多少？ 解：① mA mA mA k V V V R U RU U ILZ ZZ1462016200610=-=Ω-Ω-=--=② mA mA mA k V V V R U R U U IL Z ZZ2463016200612=-=Ω-Ω-=--=③ mA mA mA k V V V R U RU U ILZ ZZ1732026200610=-=Ω-Ω-=--=◇ 习题 1-8 设有两个相同型号的稳压管，稳压仁政值均为6V ，当工作在正向时管压降均为0.7V ，如果将它们用不同的方法串联后接入电路，可能得到几种不同的稳压值？试画出各种不同的串联方法。
模拟电子技术习题答案
模拟电⼦技术习题答案模拟电⼦技术习题答案电⼯电⼦教学部第⼀章绪论⼀、填空题：1. ⾃然界的各种物理量必须⾸先经过传感器将⾮电量转换为电量，即电信号。
2. 信号在频域中表⽰的图形或曲线称为信号的频谱。
3. 通过傅⽴叶变换可以实现信号从时域到频域的变换。
4. 各种信号各频率分量的振幅随⾓频率变化的分布，称为该信号的幅度频谱。
5. 各种信号各频率分量的相位随⾓频率变化的分布，称为该信号的相位频谱。
6. 周期信号的频谱都由直流分量、基波分量以及⽆穷多项⾼次谐波分量组成。
7. 在时间上和幅值上均是连续的信号称为模拟信号。
8. 在时间上和幅值上均是离散的信号称为数字信号。
9. 放⼤电路分为电压放⼤电路、电流放⼤电路、互阻放⼤电路以及互导放⼤电路四类。
10. 输⼊电阻、输出电阻、增益、频率响应和⾮线性失真等主要性能指标是衡量放⼤电路的标准。
11. 放⼤电路的增益实际上反映了电路在输⼊信号控制下，将供电电源能量转换为信号能量的能⼒。
12. 放⼤电路的电压增益和电流增益在⼯程上常⽤“分贝”表⽰，其表达式分别是 dB lg 20v A =电压增益、dB lg 20i A =电流增益。
13. 放⼤电路的频率响应指的是，在输⼊正弦信号情况下，输出随输⼊信号频率连续变化的稳态响应。
14. 幅频响应是指电压增益的模与⾓频率之间的关系。
15. 相频响应是指放⼤电路输出与输⼊正弦电压信号的相位差与⾓频率之间的关系。
⼆、某放⼤电路输⼊信号为10pA 时，输出为500mV ，它的增益是多少属于哪⼀类放⼤电路解：Ω105A10V50pA 10mV 5001011i o r ?====-.i v A 属于互阻放⼤电路三、某电唱机拾⾳头内阻为1MΩ，输出电压为1V （有效值），如果直接将它与10Ω扬声器连接，扬声器上的电压为多少如果在拾⾳头与扬声器之间接⼊⼀个放⼤电路，它的输⼊电阻R i =1MΩ，输出电阻R o =10Ω，电压增益为1，试求这时扬声器上的电压。
模拟电子技术教程第4章习题答案
第4章习题1．概念题（1）在多级直接耦合放大器中，对电路零点漂移影响最严重的一级是第1级，零漂最大的一级是最后1级。
（2）差分放大电路有 4 种输入输出连接方式，其差模电压增益与输出方式有关，与输入方式无关。
（3）集成运放是一种采用直接耦合方式的放大电路，所以低频性能好，其最大的问题是零漂大。
（4）一个带宽为0.1～10MHz的宽频带多级放大电路，应采用的耦合方式是（B、D ）。
A：阻容耦合B：直接耦合C：变压器耦合D：光电耦合（5）有两个性能完全相同的放大器，其开路电压增益为20dB，R i=2kΩ，R o=3kΩ。
现将两个放大器级联构成两级放大器，则开路电压增益为（B，20dB+12dB=32dB ）。
A：40 dB B：32 dB C：16 dB D：160dB（6）放大电路中采用复合管的目的是（ C ）。
A：增加输入阻抗B：减小零点漂移C：提高电压或电流放大倍数（7）一般情况下，我们用输入短路，将测得的输出电压除以运放的增益的实验法测得输入失调电压U IO。
（8）双入双出的差分放大电路，其共模信号幅值不管多大都不会影响差模输出。
对吗？（不对）（9）共模信号和差模信号都可以是交流信号，也可以是直流信号。
对吗？（对）（10）对于长尾式差分放大电路，不论是单端输入还是双端输入，在差模交流通路中，射级电阻R e可一概视为短路。
对吗？（对）（11）有源负载可以增大放大电路的输出电流。
对吗？（不对）（12）电压输入输出型运放是用量最大的运放，因而产量大、价格低。
对吗？（对）（13）基本镜像恒流源的原理是两个三极管工作在同一条输出特性曲线上。
（14）在运放中恒流源的作用有提供静态工作电流或提供有源负载。
（15）由于频率特性好且易于集成，光电耦合具有很广阔的前景。
2 .如图4-63所示多级放大电路中，试判断各单级放大电路的类型及各级间的耦合方式。
解：（a）两级共射，阻容耦合（b）两级共射，直接耦合（c）共射-共集，直接耦合（d）共源-共射，阻容耦合（e）共射-共源-共射，阻容-变压器耦合3 .画出题2中各图微变等效电路，并写出A u、R i及R o的表达式。
电路与模拟电子技术(第二版)殷瑞祥_习题答案_第1-4章标准版-高等教育出版社
1.4习B 详解I - I 电BSOW 尼聲讥心 6 V*V^ 9 Veff 識t KR 供电圧Ld/aten 实斥为向U^ -II _6^9 、W; *-- j y 3 A 」 ■代tt 累《锁值.S 示宜li/F 角吁«费甘宙帽復•印 电A 宾杯te 由bd 翱鼻b?.= R/二 3》(-« ) \ = = 5 V.实WJL a 点电 Gitt bA 电也低;*暫1- ：电》&»析打;.從升船S 合F 勺打开3«神情&F,求・上咼点齡电«： <A 哪・ ft 科耶，V, H V,二 b.二 220 Vih 制弃J 电崎呻电*为手，V ； : S 22U V • V, % * 0 V .II,«5苗«桥张电納•康»丘信的功事■幷悅«•气Sft •电au •非无W r 负<v 咂滋蓝也悅功•勲负«瞰ft 的功*&冷平«9幻灯片2幻灯片1b-— c■曲| »电Ift 号电子ft 术学月号母1-5 一个《定«为 220 V.IO kW 的电ffl 炉可 S 接fl 220 V.3O kW 的*fe K L*用7如果将它粮鋼220 V,5 kW 的电《上.WaXtoM?«: 一个为220 V.IO kW 的电佩炉可以«鹤220 V.30 kW 的电# t 使用・H 为负《(电®炉〉正常21^房筒》的电压、功率均未«过电》电压.功 *的・定值;但不總接期220 V.5 kW 的电《 I ・凶为英功事耶出电湾氛定功率 J 倍.務导»电懣烧坏.1-6 票电i 只1 kmi W 的电ffi 元件，但手边R 有0 5 W 的 250 n.500 n.75O n.l kC 的电Rl 爹只•怎样连接才16符合《值和功*的•求9K ：0.0 5W(n 电!a*联&来即酊.同为这祥总电n 值为(500+ 5oo>n. I kn.jft 足ffl 値耍求；若《设总电tt 为u ・则每个电W 卜的电压为 ¥ •毎个电a 的功卡为W=o 5 W ・电谿的0功幸为島=吕备：《 2X0 5 w=| w ・也同时慣足《求・采取具他方法能｝A 足用值《琨但无隆粉时 爲足功华要求，1-7电»如图所示•已»:/< = 2 A.U,«10 V.分W 来理«电植恥和《 »电压》发岀的功率•说朗功率半*关系•M ： P,-« -10X2 W= -20 w .电潦»发出功*,fi 电樣｛1 = 10*2>^- 20 w.ifejia 取用功奉・5负«：P, + H… = n.电《发岀的功来算于负«取月的功率•电閒中功■ Sir1-8电WJfflffi 所斯■材一电乐U 、为230 V.内W 为肌的««电».n« 根电》为R,的供电喪对负ft 供电，求：(1) 当按人R “时，电«表指示负載电说L = 2 A ・rt 只电&丧孫示电徹龟 压U* -228 V.负載电压17, »224 V.求R •，出 和Ru 的值$(2) 当电祸X*人负«Ru 后•负假电« /u = W A.试求 R…*为参少9 M ： <n 2耳迥"■] n4().sTU 丄I I 几HB 1-7車璋糞取ill 第虜丰，畔；55^功辛谴爭#馆,ii-j 赴凶屛呃湍中.己运佔訂严于鹑电功1；申列w W " Uft M H 廨口釣 曲卜筛硯密W W丄的W J 叫I 热"电忒；J M H 閔阳咲 < I :■'口M#1如*孕T A LIII*轴I i 申、・沉《+<芝吐元** 一>_2£ 1 *kb 沖一- '60'V_ 11tV_右--f7|- kt A *h A F 点 pp^v 申料¥ 関V ®sr IIa<S'i 1 NVt A XhzP, *»• 1 "『二的W ■欄震•ftiElB 咸讨屯卓的畫厢方旬WK. 旣以1负険,家刪叩卜， LI <fTJ\ = W : W 購收4£耿》・业山底车 V 兀+» ;比“ W 网;rF 无件rl\ J\・儿• F3 4 I W 40'3 W：i?船■ le?韋屯也41聲【』电A 的賞麻A 料牺卜2 = =2t»就’电* -IM W,电・M) > 3 W 1W» W.fter F\ *尸.卽一如=120 - W03 W 才*.业IB L 嵐型的助泄V 加薛：：'屯囱的«巾」匸前密性* 试讣旨备訂眼孤的賞血门：茬辰电鳥構第电址朋离tv 也图I -7験丽.•1 L口匚Z M«懵 til 4冀叭-:Ml\\.i冷 V 25 V *■ 幻灯片3祖…「号 V 巧 V , L — %» = ；00 V'..:严也:L %¥产［输Win■: «岸4卩匀man*VR., - *-警 n ・in n (1) 口 ・0”尼人"2»-|!* IE V-3W¥ [.I, - t\ - ((f, +l«|)Ji -C2M 3" UH V-MB V n ■豈r 鵲Z g(j-J, rj - CID I T91 A-B.?l A R«■井ft 处衣n心» R ⑵-曲般 細％-■。
电子技术基础第四章 习题答案
4.3 在分析反相加法、差分式减法、反相积分和微分电路中，所根 据的基本概念是什么？KCL是否得到应用？如何导出它们输入-输出的 关系？
答：所根据的基本概念是虚短、虚断。KCL在分析反馈电流与比较 电流的关系时得到应用。根据反馈电流与比较电流的关系导出输出-输 入的关系。
第4章 习 题
4.1 在反相求和电路中，集成运放的反相输入端是如何形成虚地 的？该电路属于何种反馈类型？
答：在反相求和电路中，集成运放的反相输入端是等于同相输入端 的电压，而同相端接地，所以在反相形成虚地。该电路属于电压并联负 反馈
4.2 说明在差分式减法电路中，运放的两输入端存在共模电压，为 提高运算精度，应选用何种运放？
输出波形如图（b）。传输特性如图（c）.
答： 4.10求图所示电路的输出电压uo，设运放是理想的
； ； ； ； 将电路中的电阻参数代入上式得
； ；；
整理后： 代入 中 =2.31u3+1.16u4-2u2-1.25u1 4.11 画出实现下述运算的电路：
uo=2ui1－6ui2+3ui3－0.8ui4
4.12 图为积分求和运算电路，设运放是理想的，试推导输出电压与 各输入电压的关系式。
解：根据虚断：i1+i2+i3=if 4.13 实用积分电路如图所示，设运放和电容均为理想的。 （1）试求证：；
（2）说明运放A1、A2各起什么作用？
解：
；； ∵ Rf＝R2 R1＝R3 ∴ ∵ ①；将 代入①后u01得：
对等式两边积分得： － 4.14 求图所示比较器的阀值，画出传输特性。又若输入电压uI波形 如图所示时，画出uo波形（在时间上必须与uI对应）。 解：uo=6V时 uo=-6V时
华北电力大学模拟电子技术基础习题
模拟电子技术基础习题答案电子技术课程组2018.8.15目录第1章习题及答案1第2章习题及答案15第3章习题及答案37第4章习题及答案46第5章习题及答案55第6章习题及答案71第7章习题及答案87第8章习题及答案106第9章习题及答案118第10章习题及答案134模拟电子技术试卷1147模拟电子技术试卷2153模拟电子技术试卷3159第1章习题及答案1.1选择合适答案填入空内。
（1）在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。
A.五价B.四价C.三价（2）P N结加正向电压时，空间电荷区将。
A.变窄B.基本不变C.变宽（3）当温度升高时，二极管的反向饱和电流将。
A.增大B.不变C.减小（4）稳压管的稳压区是其工作在。
A.正向导通B.反向截止C.反向击穿解：（1）A、C（2）A（3）A（4）C1.2.1写出图P1.2.1所示各电路的输出电压值，设二极管是理想的。
（1）（2）（3）图P1.2.1解：（1）二极管导通U O1=2V（2）二极管截止U O2=2V（3）二极管导通U O3=2V1.2.2写出图P1.2.2所示各电路的输出电压值，设二极管导通电压U D＝0.7V。
（1）（2）（3）图P1.2.2解：（1）二极管截止U O1=0V（2）二极管导通U O2=-1.3V（3）二极管截止U O3=-2V1.3.1电路如P1.3.1图所示，设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出电路的输出电压U o。
图P1.3.1解：二极管D1截止，D2导通，U O=-2.3V1.3.2电路如图P1.3.2所示，已知u i＝10s i nωt(v)，试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
图P1.3.2解：当u i>0V时，D导通，u o=u i；当u i≤0V时，D截止，u o=0V。
u i和u o的波形如解图1.3.2所示。
模拟电子技术基础-自测题答案
第1章半导体二极管及其基本应用1．1 填空题1．半导体中有空穴和自由电子两种载流子参与导电。
2．本征半导体中，假设掺入微量的五价元素，则形成N 型半导体，其多数载流子是电子；假设掺入微量的三价元素，则形成P型半导体，其多数载流子是空穴。
3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。
4．当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。
5．整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。
稳压二极管是利用二极管的反向击穿特性实现稳压的。
6．发光二极管是一种通以正向电流就会发光的二极管。
7．光电二极管能将光信号转变为电信号，它工作时需加反向偏置电压。
8．测得某二极管的正向电流为1 mA，正向压降为0.65 V，该二极管的直流电阻等于650 Ω，交流电阻等于26 Ω。
1．2 单项选择题1．杂质半导体中，多数载流子的浓度主要取决于( C )。
A．温度B．掺杂工艺C．掺杂浓度D．晶格缺陷3．硅二极管的反向电流很小，其大小随反向电压的增大而(B )。
A．减小B．基本不变C．增大4．流过二极管的正向电流增大，其直流电阻将( C )。
A．增大B．基本不变C．减小5．变容二极管在电路中主要用作(D )。
、A．整流B．稳压C．发光D．可变电容器1．3 是非题1．在N型半导体中如果掺人足够量的三价元素，可将其改型为P型半导体。
(√)2．因为N型半导体的多子是自由电子，所以它带负电。
(×)3．二极管在工作电流大于最大整流电流I F时会损坏。
(×)4．只要稳压二极管两端加反向电压就能起稳压作用。
(×)第2章半导体三极管及其基本应用2．1 填空题1．晶体管从结构上可以分成PNP 和NPN两种类型，它工作时有2种载流子参与导电。
2．晶体管具有电流放大作用的外部条件是发射结正偏，集电结反偏。
3．晶体管的输出特性曲线通常分为三个区域，分别是放大、饱和、截止。
4．当温度升高时，晶体管的参数β增大，I CBO增大，导通电压U BE 减小。
《模拟电子技术基础》典型习题解答
半导体器件的基础知识1.1 电路如图P1.1所示，已知u i＝5sinωt (V)，二极管导通电压U D＝0.7V。
试画出u i 与u O的波形，并标出幅值。
图P1.1 解图P1.1 解：波形如解图P1.1所示。
1.2 电路如图P1.2（a）所示，其输入电压u I1和u I2的波形如图（b）所示，二极管导通电压U D＝0.7V。
试画出输出电压u O的波形，并标出幅值。
图P1.2解：u O的波形如解图P1.2所示。
解图P1.21.3 已知稳压管的稳定电压U Z ＝6V ，稳定电流的最小值I Zmin ＝5mA ，最大功耗P ZM R 的取值范围。
图P1.3解：稳压管的最大稳定电流 I ZM ＝P ZM /U Z ＝25mA电阻R 的电流为I ZM ～I Zmin ，所以其取值范围为Ω=-=k 8.136.0ZZ I ～I U U R 1.4 U Z ＝6V ，最小稳定电流I Zmin ＝5mA ，最大稳定电流I Zmax ＝25mA 。
（1） 别计算U I 为10V 、15V 、35V 三种情况下输出电压U O 的值； （2） 若U I ＝35V 时负载开路，则会出现什么现象?为什么？图P1.4解：（1）当U I ＝10V 时，若U O ＝U Z ＝6V ，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。
故V33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，若U O ＝U Z ＝6V ，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。
故LO I L 5VR U U R R =⋅≈+当U I ＝35V 时，稳压管中的电流大于最小稳定电流I Zmin ，所以U O ＝U Z ＝6V 。
（2）=-=R U U I )(Z I D Z 29mA ＞I ZM ＝25mA ，稳压管将因功耗过大而损坏。
1.5 电路如图P1.5（a ）、（b ）所示，稳压管的稳定电压U Z ＝3V ，R 的取值合适，u I 的波形如图（c ）所示。
(完整版)电路与模拟电子技术(第二版)殷瑞祥_习题答案_第1-4章标准版-高等教育出版社
1.4习械详解!-i 电珞#艮R已MHL in： *aii!feWRin(n 流P童尿胃的於*/芥深虏口套际方凯. .ijLb*■ J口丁. —¥ -9 A _ 4 * 11 ♦ L * f■: J，5 ----- ---- s-A = - I A *11 JL『峋di也f»果蛭金哈,去元丈峋击斜。
卷考方满牝度.珂丫岫淹安际L是偷、也禽■・ _________ IRi-sx v= - a v.t^ii*flit? 9EF1-> tkttb点电ttft3 V 1-3 电SUffJSK**1t« F，术-L 用点的电ft Q A<«a«Y,V^ V b- - 220 Vt自断开,血藉中岫奏为―、U--22A v,v k< %mv.1-3・0|游暗电屋L率样元陌的对率.并侵明•蛇丘惜*电・1.•琴瓦忤If或栽“也深发白貌由*黑黄戒醵枝的小拳是由乎花"幻灯片2电悠与Rlltt电孑枝娘学月曹导、习财解舀1-5 一个参定位为220 V. 10 kW的电阻炉可否接到220 V.30 kW的咆W 知果将它榛算I 220 V.5 kW的电潭上.情E乂由付？解：一个如定供为22U V.IOkW的电阳炉可以摘封220 V.30 kW的电淼上使用.畏为负裁(电昵炉)正您工什所石。
的电压、助率均未&过电源宅底•功率的敏定值;但不腹技到220 V,5 kW的电源I•.因为其鹿率强出电旃或定功率I倍.游导敢电源.烧坏ai-6 某电wae-H 1 kn.i 元件.他手边只有o 5 w的250 A.500 n.75O n,l hfl的电用多只，住样连接才旭林合81值枷功攀的要求？M：将两卜Suoa.o 3 W的电阳串联秘来叩可」区为这辑£电01僚为(500 ♦ 500» Qri kn.*足为他要求；若魄设总电压为C.«H个电阳k的电队为%时电徵的用书为品W5 5W.电点的山为扁=泻= 2X0 5 w = l W.也同时埔足餐浆.采取M地方底能角定船仙噂求但无法同时质足或木妾成》1-7也路m医所承.已知：L = 2 A,U.・10 V.分新来理想电流源和珂肥电任潭发出的功率.说朗功率平骨关系•*>P L -10X2 -20 出功率.母电*iP v= 10x2 w =20 W .ifefl®取HI功卒.是负破」P.-M产加电跟发州的玩率斗于勇裁取用的功率.电跋中功率平U N1-8电略MUi所小，有■电斥U、为？30 V.内阵为七的直道电漫•竖网快唱吼月R•的供电埃对负氧供电，求：(1)当底入酎，电潴火指柔筑栽电流k=2 A,«只电匮表指示电*电}£^«228 V；fttt 电压U\ 224 V.求R..E.和七•的皿(2)为电A*电机上= 】0A。
模拟电子技术基础第四版课后答案解析
模拟电子技术基础第1章 常用半导体器件选择合适答案填入空内。
(l)在本征半导体中加入( A )元素可形成N 型半导体，加入( C )元素可形成P 型半导体。
A.五价 B. 四价 C. 三价 (2)当温度升高时，二极管的反向饱和电流将(A) 。
A.增大 B.不变 C.减小(3)工作在放大区的某三极管，如果当I B 从12 uA 增大到22 uA 时，I C 从l mA 变为2mA ，那么它的β约为( C ) 。
(4)当场效应管的漏极直流电流I D 从2mA 变为4mA 时,它的低频跨导g m 将( A ) 。
A.增大；B.不变；C.减小 电路如图 所示，已知10sin i u t ω=(V )，试画出i u 与o u 的波形。
设二极管导通电压可忽略不计。
图 解图解：i u 与o u 的波形如解图所示。
电路如图所示，已知t u i ωsin 5=(V )，二极管导通电压U D =。
试画出i u 与o u 的波形图，并标出幅值。
图 解图电路如图所示, 二极管导通电压U D =,常温下mV U T 26≈，电容C 对交流信号可视为短路；i u 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流 ()/ 2.6DD I V U R mA =-=其动态电阻:/10D T D r U I ≈=Ω 图故动态电流的有效值：/1di D I U r mA =≈现有两只稳压管，稳压值分别是6V 和8V ，正向导通电压为。
试问： (1)若将它们串联相接，则可得到几种稳压值？各为多少？ (2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得4种：；14V ；；。
(2)并联相接可得2种：；6V 。
已知图 所示电路中稳压管的稳定电压6ZU V =，最小稳定电流min 5Z I mA =，最大稳定电流max 25Z I mA =。
(1)分别计算I U 为10V 、15V 、35V 三种情况下输出电压O U 的值； (2)若35IU V=时负载开路，则会出现什么现象？ 为什么？解：(1)只有当加在稳压管两端的 电压大于其稳压值时，输出电压才为6V 。
模拟电子技术第一,四章答案
2.73k
A u
(Rc ∥ RL ) rbe (1 )Rf
7.7
Ri Rb1 ∥ Rb2 ∥[rbe (1 )Rf ] 3.7k
Ro Rc 5k
（2）Ri 增大， Ri≈4.1kΩ；
A u
减小，
Au
RL' Rf Re
≈－ 1.92。
§4.5
一、 电路如 图 P4.5.1 所示，晶体管的＝80，rbe=1kΩ。 （1）求出 Q 点；
（7）× （8）√ （9）√ （10）× （11）× （12）√
二 电路如 图 P4.3.2 所示，已知晶体管 ＝50，在下列情况下，用直流电
压 表 测 晶 体 管 的 集 电 极 电 位 ，应 分 别 为 多 少 ？ 设 VCC＝ 12V，晶 体 管 饱 和 管 压
降 UCES＝ 0.5V。
（ 1） 正 常 情 况
解答：p102
二、填空
1、三极管实现放大的三个内部条件是（
）、（
）、
（
）。
2、三极管具有放大作用外部电压条件是发射结（ ），集电结（ ）。
3、三极管工作在饱和区时，发射结（ ）,集电结（ ）；工作在截止区时，发射结（ ）,
集电结（ ）；
3 工作在放大区的某三极管，如果当 IB 从 12μA 增大到 22μA 时，IC 从 1mA 变为 2mA，
化？
图 P4.4.1
解 ：（ 1） 静 态 分 析 ：
U BQ
Rb1 Rb1 Rb2
VCC
2V
I EQ
U BQ U BEQ Rf Re
1mA
I BQ
I EQ 1
10μ
A
U CEQ VCC I EQ (Rc Rf Re ) 5.7V
[童诗白版]模拟电子技术 习题答案 第4章 集成运算放大电路[童诗白版]模拟电子技术 习题答案 第4
![[童诗白版]模拟电子技术 习题答案 第4章 集成运算放大电路[童诗白版]模拟电子技术 习题答案 第4](https://img.taocdn.com/s3/m/41c93c2cb14e852459fb5716.png)
第四章 集成运算放大电路自 测 题一、选择合适答案填入空内。
（1）集成运放电路采用直接耦合方式是因为 。
A ．可获得很大的放大倍数B . 可使温漂小C ．集成工艺难于制造大容量电容（2）通用型集成运放适用于放大 。
A ．高频信号B . 低频信号C . 任何频率信号（3）集成运放制造工艺使得同类半导体管的 。
A . 指标参数准确B . 参数不受温度影响C ．参数一致性好（4）集成运放的输入级采用差分放大电路是因为可以 。
A ．减小温漂 B . 增大放大倍数C . 提高输入电阻（5）为增大电压放大倍数，集成运放的中间级多采用 。
A ．共射放大电路 B . 共集放大电路C ．共基放大电路解：（1）C （2）B （3）C （4）A （5）A二、判断下列说法是否正确，用“√”或“×”表示判断结果填入括号内。
（1）运放的输入失调电压U I O 是两输入端电位之差。
( )（2）运放的输入失调电流I I O 是两端电流之差。
( )（3）运放的共模抑制比cd CMR A A K ( ) （4）有源负载可以增大放大电路的输出电流。
( )（5）在输入信号作用时，偏置电路改变了各放大管的动态电流。
( )解：（1）× （2）√ （3）√ （4）√ （5）× 三、电路如图T4.3所示，已知β1=β2=β3=100。
各管的U B E 均为0.7V ，试求I C 2的值。
图T4.3解：分析估算如下：100BE1BE2CC =--=R U U V I R μAβCC B1C0B2C0E1E2CC1C0I I I I I I I I I I I I R +=+=+====1001C =≈⋅+=R R I I I ββμA四、电路如图T4.4所示。
图T4.4（1）说明电路是几级放大电路，各级分别是哪种形式的放大电路（共射、共集、差放……）；（2）分别说明各级采用了哪些措施来改善其性能指标（如增大放大倍数、输入电阻……）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 基本放大电路自我检测题一．选择和填空1. 在共射、共基、共集三种基本放大电路组态中，希望电压放大倍数绝对值大，可选用 A 或C ；希望带负载能力强，应选用 B ；希望从信号源索取电流小，应选用 B ；希望既能放大电压，又能放大电流，应选用 A ；希望高频响应性能好，应选用 C 。
（A ．共射组态，B ．共集组态，C ．共基组态）2．射极跟随器在连接组态方面属共 集电 极接法，它的电压放大倍数接近 1 ，输入电阻很 大 ，输出电阻很 小 。
3．H 参数等效电路法适用 低 频 小 信号情况。
4．图解分析法适用于 大 信号情况。
5．在线性放大条件下，调整图选择题5所示电路有关参数，试分析电路状态和性能指标的变化。
（A ．增大， B ．减小，C ．基本不变）（1）当R c 增大时，则静态电流I CQ 将 C ，电压放大倍数v A 将 A ，输入电阻R i 将 C ，输出电阻R o 将 A ；（2）当V CC 增大，则静态电流I CQ 将 A ，电压放大倍数v A 将 A ，输入电阻R i 将 B ，输出电阻R o 将 C 。
6．在图选择题5所示电路中 ，当输入电压为1kHz 、5mV 的正弦波时，输出电压波形出现底部削平失真。
回答以下问题。
（1）这种失真是 B 失真。
（A ．截止，B ．饱和，C ．交越，D ．频率） （2）为了消除失真，应 B 。
（A ．增大C R ，B ．增大b R ，C ．减小b R ，D ．减小 CC V ，E ．换用β大的管子）。
R b R c+V CCC 2C 1R Lv iv oT图选择题57. 随着温度升高，晶体管的电流放大系数_A_，穿透电流CEO I _A_，在I B 不变的情况下b-e 结电压V BE_B _。
（ A ．增大，B ．减小，C ．不变）8．随着温度升高，三极管的共射正向输入特性曲线将 C ，输出特性曲线将 A ，输出特性曲线的间隔将 E 。
（A ．上移， B ．下移，C ．左移，D ．右移，E ．增大，F ．减小，G ．不变） 9．共源极放大电路的v o 与v i 反相位，多作为 中间级 使用。
10．共漏极放大电路无电压放大作用，v o 与v i 同 相位。
11．共栅极放大电路v o 与v i 反 相位。
12. 在相同负载电阻情况下，场效应管放大电路的电压放大倍数比三极管放大电路 低 ，输入电阻 高 。
13. 场效应管放大电路常用的栅压偏置电路如图选择题13所示，说明下列场效应管可以采用哪些类型的偏置电路。
（1）结型场效应管可以采用图示电路中的 b 、d ； （2）增强型MOS 场效应管可以采用图示中的 c 、d ；（3）耗尽型MOS 场效应管可以采用图示电路中的 a 、b 、c 、d 。
(a )DD V C 1R gR dC 2( b )DDV C 1R gR dC 2( c )DD V C 1R dC 2R sC sR g1R g2( d )DD V C 1R dC 2R g1R g2R sC sv iv iv iv i v ov o v ov oVTVTVTVT图选择题1314．在共源组态和共漏组态两种放大电路中， A 的电压放大倍数vA 比较大，B 的输出电阻比较小。
B 的输出电压与输入电压是同相的。
（A ．共源组态，B ．共漏组态）15．在多级放大电路中，为了使各级静态工作点互不影响,应选用 阻容 耦合。
16．多级放大电路的电压放大倍数是各级电压放大倍数的 乘积 。
17．在三级放大电路中，已知各级电压放大倍数分别是251 v A 、1002 v A 、403 v A ，则三级放大电路 v A 105折合为 100 dB 。
18．在三级放大电路中，已知各级电压增益分别是20dB 、25dB 、35dB ，则三级放大电路总增益为 80 dB ，折合为 104倍。
19．在多级放大电路中，后一级的输入电阻可视为前一级的 负载电阻 ，而前一级的输出电阻可视为后一级的 信号源内阻 。
20．两个单管放大电路如图选择题20（a ）、（b ）所示。
令（a ）图虚线内为放大电路Ⅰ（b ）图虚线内为放大电路Ⅱ，由它们组成的阻容耦合多级放大电路如图（c ）、（d ）、（e ）所示，在典型参数范围内，就下列问题在图（c ）、图（d ）、图（e ）中选择一个（或几个）填空：（1）输入电阻比较大的多级放大电路是 c 、e ； （2）输出电阻比较小的多级放大电路是 d 、e ； （3）源电压放大倍数s v A 值最大的多级放大电路是 e 。
(c)(d)(e)+V v oo图选择题2021. 多级放大电路如图选择题21所示。
试选择正确的答案填空：T 1构成 A 放大电路组态；T 2构成 C 放大电路组态；T 3构成 B 放大电路组态。
（A ．共射， B ．共集， C ．共基）图选择题2122．在多级放大电路常见的三种耦合方式中选择合适的一种或几种填空。
（A ．阻容耦合，B ．直接耦合，C ．变压器耦合） （1）要求各级静态工作点互不影响，可选用 A C ； （2）要求能放大变化缓慢的信号，可选用 B ； （3）要求能放大直流信号，可选用 B ；（4）要求电路输出端的温漂小，可选用 A C ；（5）要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 C 。
23. 试判断图选择题23中复合管的接法哪些是合理的，哪些是错误的，在正确的复合管中进一步判断它们的等效类型。
从括号内选择正确答案用A 、B 、C …填空，管①是 B ；管②是 E ；管③是 A ；管④是 C ；管⑤是 E 。
(A ．NPN 管，B ．PNP 管，C ．N 沟道场效应管，D ．P 沟道场效应管，E ．错误的）图选择题2324.图选择题24中给出不同连接方式的复合管，为下列不同要求选择合适的复合管，用a、b、c、d填空（如果存在多种选择，应都选择）。
要求等效PNP型，应选择 B、C ；要求等效输入电阻大，应选择 A、B 。
图选择题24二．判断题（正确的在括号内画√，错误的画×）1．组成放大电路的基本原则之一是电路中必须包含有源器件（√）。
有源器件是指：为满足晶体管正常工作条件，需加上直流电源（×）。
2．为了保证晶体管工作在线性放大区，双极型管的发射结和集电结都应加上正向偏置电压。
（×）3．直流放大器必须采用直接耦合方式（√），所以它无法放大交流信号。
（×）4. 放大电路的静态是指：（1）输入端开路时的电路状态。
（×）（2）输入信号幅值等于零时的电路状态。
（√）（3）输入信号幅值不变化时的电路状态。
（×）（4）输入信号为直流时的电路状态。
（×）5．H参数等效电路法和图解法都能求解电路的静态工作点。
（×）6．H参数模型是交流小信号模型，所以无法解直流放大电路的电压放大倍数。
（×）7．晶体管的输入电阻r be是一个动态电阻，所以它与静态工作点无关。
（×）8．在共射放大电路中，当负载电阻R L减小，电压放大倍数下降，（√）输出电阻也减小。
（×）9．共集放大电路电压放大倍数小于1，所以不能实现功率放大。
（×）10．图判断题10所示放大电路具备以下特点：（1）电压放大倍数接近于1，负载R L 是否接通关系不大； （ √ ） （2）输出电阻比2k 小得多，（ √ ）与晶体管的β大小无关；（ × ）（3）输入电阻几乎是be r 的β倍。
（× ）R L 2k图判断题1011．结型场效应管通常采用两种偏置方式，即自偏压和分压式偏置电路。
（ √ ） 12. 在共源放大电路中，当负载电阻减小时，电压放大倍数绝对值下降，输出电阻也减小。
（ × ）13．MOS 场效应管的栅极输入电流几乎等于零，所以MOS 管组成的放大电路的输入电阻总可以视为无穷大 （ × ）14．场效应管的跨导随漏极静态电流增大而增大（ √ ），输入电阻则随漏极静态电流增大而减小。
（ × ）15．场效应管的栅极电流几乎等于零，所以场效应管放大电路的输入电阻通常很大（ √），输出电阻也很大。
（ × ）16．共漏放大电路电压放大倍数总是小于1（ √ ），所以不能实现功率放大。
（ × ） 17．场效应管的跨导g m =I DQ /V GSQ （ × ）还是m g ＝D I /GS V 。
（ √ ）18．增强型绝缘栅场效应管可以采用自偏压电路。
（ × ） 19．耗尽型绝缘栅场效应管不能采用自偏压电路。
（ × ） 20．如果输入级是共射放大组态，则输入电阻只与输入级有关。
（ √ ） 21．如果输入级是共集放大组态，则输入电阻还与后级有关。
（ √ ） 22．如果输出级是共射放大组态，则输出电阻只与输出级有关。
（ √ ） 23．如果输出级是共集放大组态，则输出电阻还与前级有关。
（ √ ） 24．放大直流信号，只能采用直接耦合方式。
（ √ ）25．放大交流信号，只能采用阻容耦合方式或变压器耦合方式。
（×）26．欲提高多级放大电路的输入电阻，试判断以下一些措施的正确性：（1）输入级采用共集组态放大电路。
（√）（2）输入级中的放大管采用复合管结构。
（√）（3）输入级中的放大管采用场效应管。
（√）27．复合管的β值近似等于组成复合管的各晶体管的 值乘积。
（√）28．一个NPN管和一个PNP管可以复合成NPN管也可以复合成PNP管。
（√）习题定性判断图题中哪些电路不具备正常的放大能力，并说明不能放大的原因。
图题解：（a）不能放大，输入回路无偏置电压（b）能放大（c）不能放大，V CC极性不正确。
放大电路及晶体管输出特性如图题所示。
按下述不同条件估算静态电流I BQ（取V7.0BEV）并用图解法确定静态工作点Q（标出Q点位置和确定I CQ、V CEQ的值）。
（1）V CC＝12V，b150R k，c2R k，求Q1；（2）V CC＝12V，b110R k，c2R k，求Q2；（3）V CC＝12V，b150R k，c3R k，求Q3；（4）V CC＝8V，b150R k，c2R k，求Q4。
L图题解： bBECC BQ R V V I，作出各种情况下直流负载线c CQ CC CE R I V V ，得Q 点见下图 CE（1）Q 1：I BQ ≈75μA， I CQ ≈4mA ， V CEQ ≈4V （2）Q 2：I BQ ≈100μA， I CQ ≈， V CEQ ≈. （3）Q 3：I BQ ≈75μA， I CQ ≈， V CEQ ≈ （4）Q 4：I BQ ≈49μA， I CQ ≈， V CEQ ≈3V某晶体管输出特性和用该晶体管组成的放大电路如图题所示，设晶体管的V BEQ ＝，电容对交流信号可视为短路。
